GB/T 50132-2014 工程結構設計通用符號標準 （完整版）
公告
中華人民共和國住房和城鄉建設部
公告
第486號
住房城鄉建設部關于發布國家標準《工程結構設計通用符號標準》的公告
現批準《工程結構設計通用符號標準》為國家標準，編號為GB/T50132-2014，自2015年5月1日起實施。原《工程結構設計基本術語和通用符號》GBJ132-90同時廢止。
本標準由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2014年7月13日
前言
前言
根據住房和城鄉建設部《關于印發<2008年工程建設標準規范制訂、修訂計劃（第一批））的通知》（建標[2008]102號）的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，參考有關國內標準和國際標準，并在廣泛征求意見的基礎上，修訂了《工程結構設計基本術語和通用符號》GBJ132-90和《建筑結構設計術語和符號標準》GB/T50083-97中的符號部分，并將其合并修訂為本標準。
本標準的主要技術內容是：1．總則；2．術語；3．工程結構設計的符號規則；4．工程結構設計的通用符號。
本標準修訂的主要技術內容是：1．增加了術語一章，對“物理量”、“量綱”、“符號”進行了定義；2．根據原標準和最新的國際標準，對符號的構成規則作出了規定；3．在通用符號中增加了常用的地基基礎設計符號和工程抗震設計符號；4．在附錄中增加了“符號涵義中常用的中英文詞匯對照”；5．為方便使用并促進各部門之間的溝通、融合，在本標準條文說明中還分列了我國房屋建筑、鐵路、公路、水運、水利水電等工程建設各領域常用的符號等。
本標準由住房和城鄉建設部負責管理，由中國建筑科學研究院負責具體技術內容的解釋。執行過程中如有意見或建議，諸寄送中國建筑科學研究院（地址：北京市北三環東路30號；郵政編碼：100013）。
本標準主編單位： 中國建筑科學研究院
本標準參編單位： 中國鐵道科學研究院
中交公路規劃設計院有限公司
中交水運規劃設計院有限公司
水利部水利水電規劃設計總院
水電水利規劃設計總院
大連理工大學
中冶京誠工程技術有限公司建筑設計研究院
本標準主要起草人員：史志華 陳基發 白生翔 高文生
江靜貝 劉曉光 趙君黎 胡家順
雷興順 李昇 貢金鑫 余海群
本標準主要審查人：邵卓民 竇以松 夏靖華 石永久
戴國瑩 薛吉崗 任勝健 劉永繡
周建平 姚繼濤 高連玉 吳體
1 總則
1.0.1為統一我國工程結構設計的符號，制定本標準。1.0.2本標準適用于房屋建筑、鐵路、公路、水運和水利水電等各類土木工程的結構設計及其相關領域。
1.0.3工程結構設計采用的符號，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1物理量physical quantity描述物理現象或量度物體屬性的量。
2.0.2量綱dimension
某個物理量與指定量制中各基本量之間的一種依從關系，用該量制中帶指數的基本量的乘積式表示。
2.0.3符號symbols
在圖形、文字表述或數學表達式中，根據一定的規則、習慣或約定．由拉丁字母、希臘字母、專門字符單獨或共同或與相關的數字、標記一起，用于表示相應的物理量、材料、產品或某種專門涵義等的字符系統。
3 工程結構設計的符號規則
4 工程結構設計的通用符號
附錄A常用的土力學和水力學量綱例外符號

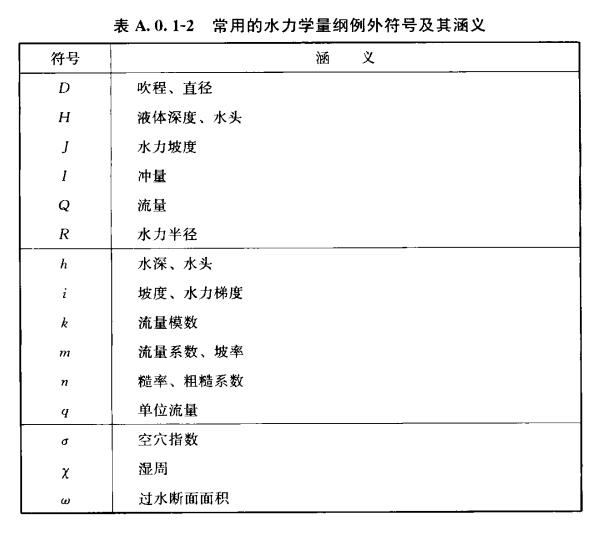

A.0.1工程結構設計中常用的土力學和水力學量綱例外符號及其涵義，可分別按表A.0.1-1和表A.0.1-2采用。

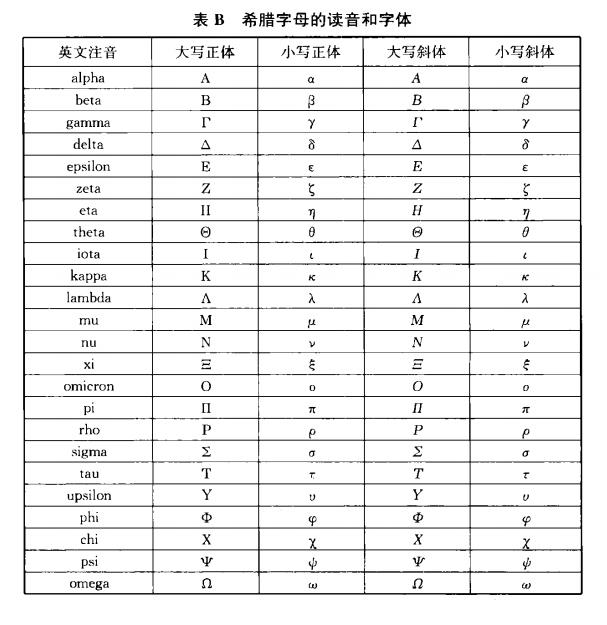

附錄B希臘字母的讀音和字體
附錄B希臘字母的讀音和字體

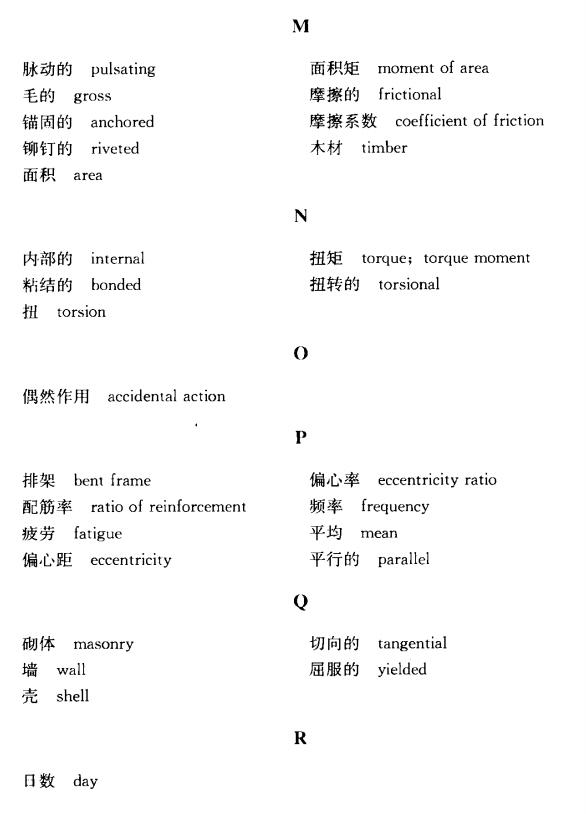

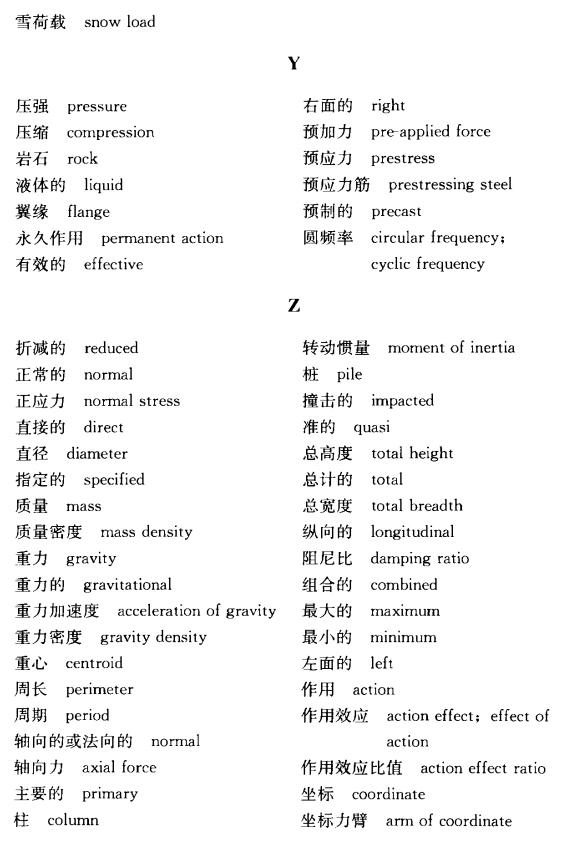

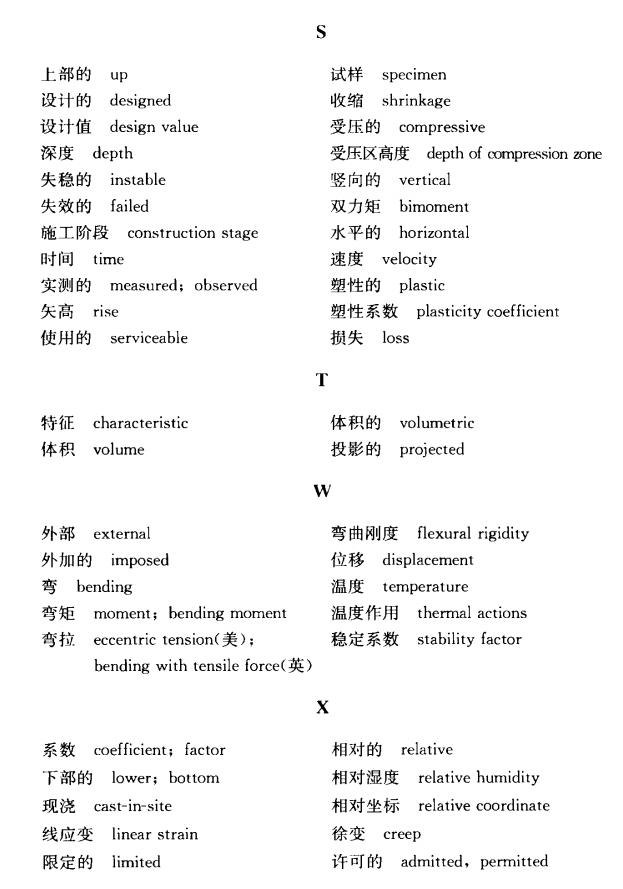

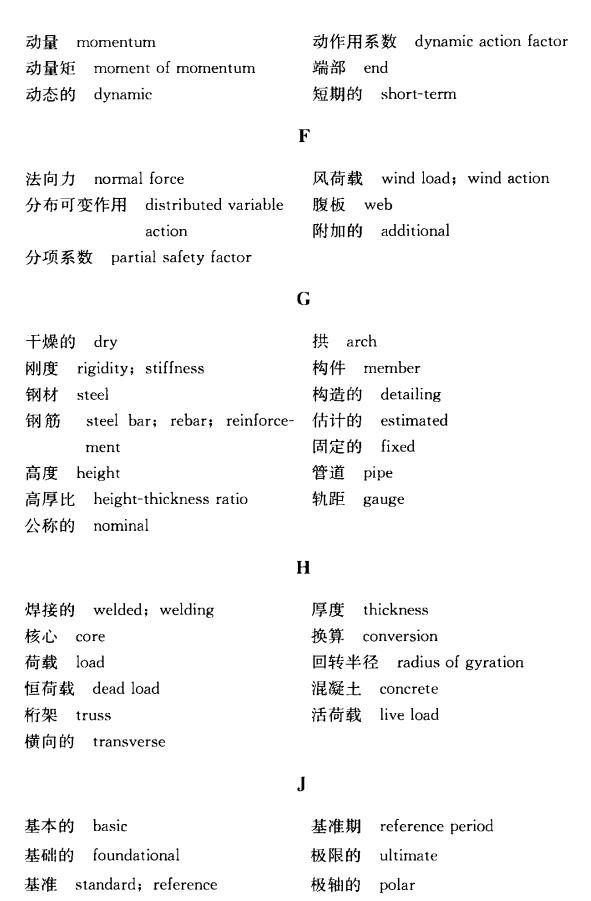

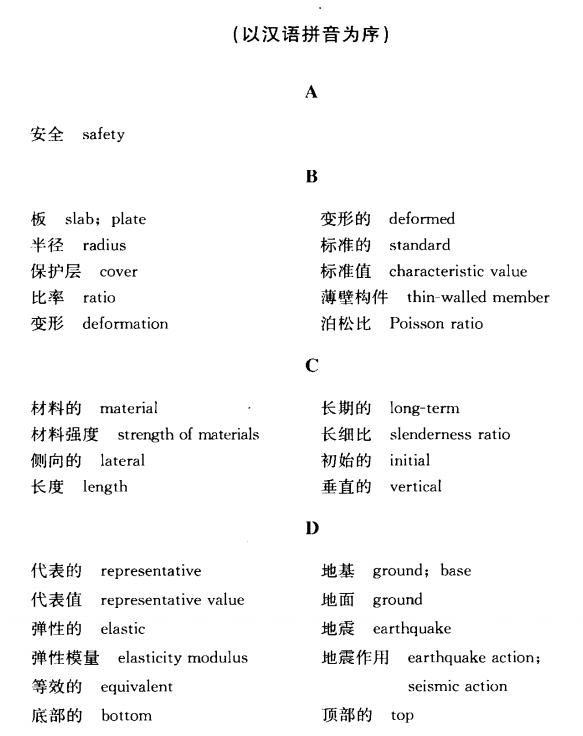

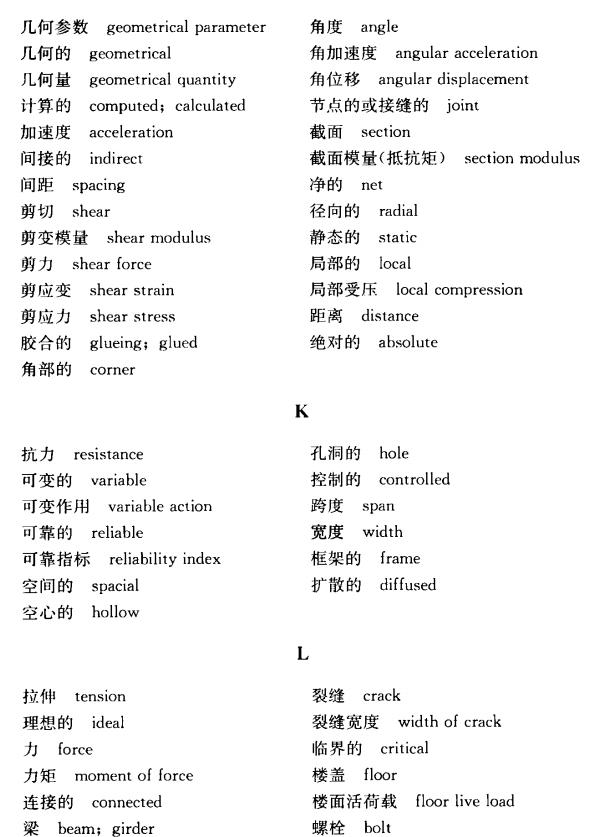

附錄C符號涵義中常用的中英文詞匯對照
附錄C符號涵義中常用的中英文詞匯對照
