前言
GB 51014-2014 水泥工廠巖土工程勘察規范 （完整版）
詳情
1 總 則
1.0.1 為在水泥工廠巖土工程勘察中貫徹執行國家有關技術經濟政策，做到技術先進、經濟合理、保證工程質量、提高投資效益，制定本規范。
1.0.2 本規范適用于新建、改建和擴建水泥工廠建設工程的巖土工程勘察。
1.0.3 水泥工廠建設工程在設計和施工前，必須按基本建設程序進行巖土工程勘察。
1.0.4 水泥工廠巖土工程勘察應按工程建設各勘察階段的要求，正確反映工程地質條件，查明不良地質作用和地質災害隱患，提出資料完整、評價合理的勘察報告。
1.0.5 水泥工廠巖土工程勘察除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 高大重載 tall and big heavy load
水泥工廠中高大建(構)筑物產生的重荷載。
2.0.2 反復荷載 repeatedly load
物料裝卸過程中產生的不斷往復的變動荷載。
2.0.3 超前鉆 advanced drilling
施工勘察階段為查明基礎以下一定范圍內異常地質現象而進行的鉆探。
3 基本規定
3.0.1 水泥工廠生產線規模應分為大型、中型、小型三類，具體劃分標準應符合現行國家標準《水泥工廠設計規范》GB 50295的有關規定。

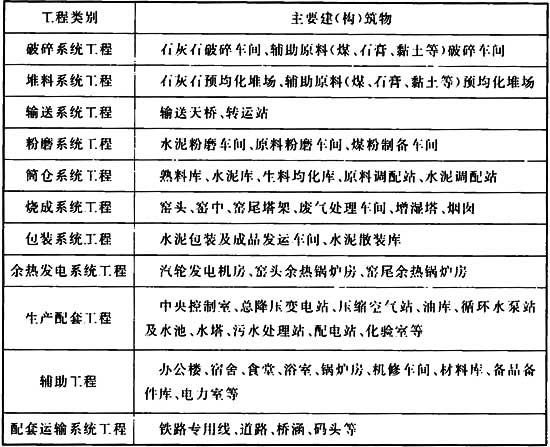

3.0.2 水泥工廠建設項目可劃分為破碎系統工程、堆料系統工程、輸送系統工程、粉磨系統工程、筒倉系統工程、燒成系統工程、包裝系統工程、余熱發電系統工程、配套工程、輔助工程及配套運輸系統工程11個工程類別，廠內的主要建(構)筑物宜按本規范附錄A歸類。
3.0.3 水泥工廠巖土工程勘察等級可根據工程重要性等級、場地復雜程度等級和地基復雜程度等級確定，并應符合下列規定：
1 水泥工廠工程重要性等級可按表3.0.3-1劃分。

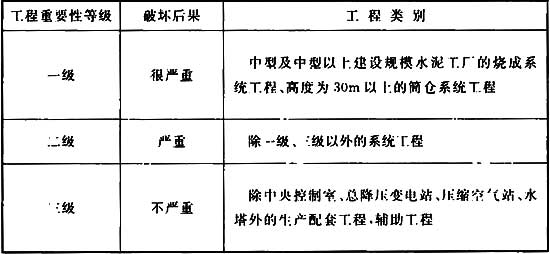

表3.0.3-1 水泥工廠工程重要性等級劃分
2 場地復雜程度等級和地基復雜程度等級應符合現行國家標準《巖土工程勘察規范》GB 50021的規定。
3 水泥工廠巖土工程勘察等級可按表3.0.3-2劃分。

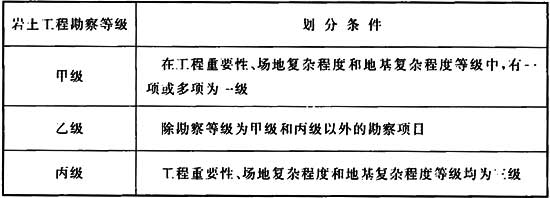

表3.0.3-2 水泥工廠巖土工程勘察等級劃分
注：建筑在巖質地基上的一級工程，當場地復雜程度等級和地基復雜程度等級均為三級時，巖土工程勘察等級可定為乙級。
3.0.4 水泥工廠巖土工程勘察應分為可行性研究勘察、初步勘察、詳細勘察、施工勘察四個階段。有下列情況之一時，可合并勘察階段：
1 新建水泥工廠的巖土工程勘察，當工程地質條件、水文地質條件簡單，擬建場地平面位置基本確定，或已有建筑經驗的場地，可結合工程實際合并勘察階段，但應滿足相應各勘察階段的技術要求；
2 擴建或改建水泥工廠的巖土工程勘察，當現有資料已滿足初步設計要求時，可直接進行詳細勘察。

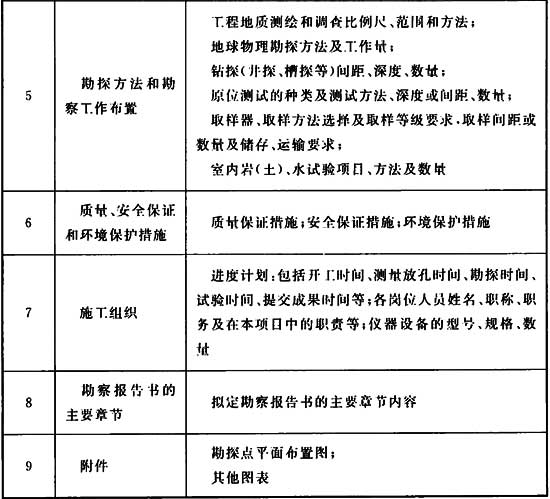

3.0.5 水泥工廠巖土工程勘察前，應編制巖土工程勘察綱要。巖土工程勘察綱要的編制宜滿足本規范附錄B的要求。
3.0.6 擬建水泥工廠場地及附近存在對工程安全有影響的巖溶時，應進行巖溶勘察。
3.0.7 巖溶等不良地質作用的工程勘察除應符合本規范的規定外，尚應符合現行國家標準《巖土工程勘察規范》GB 50021的有關規定。
3.0.8 土與巖石的分類和鑒定、特殊性巖土、地下水、勘探和取樣、原位測試、室內試驗、水和土腐蝕性的評價等，均應符合現行國家標準《巖土工程勘察規范》GB 50021的有關規定。
3.0.9 水泥工廠現場檢驗和監測，除應符合現行國家標準《巖土工程勘察規范》GB 50021的有關規定外，還應符合下列規定：
1 高大重載的建(構)筑物應進行沉降觀測；
2 因巖溶水排泄不暢可能暫時淹沒的場地，以及因地下水位下降可能造成地面塌陷或大面積地面沉降的場地，應進行地下水位的長期觀測。
3.0.10 擬建建(構)筑物場地及附近存在對工程有影響的邊坡時，應進行邊坡勘察。邊坡勘察應符合現行國家標準《巖土工程勘察規范》GB 50021和《建筑邊坡工程技術規范》GB 50330的有關規定。
3.0.11 生產配套工程、輔助工程及配套運輸系統工程的巖土工程勘察應按國家現行有關標準執行。
3.0.12 鉆探、探井、探槽等勘探工作完成后的封孔、回填，應符合現行行業標準《建筑工程地質勘探與取樣技術規程》JGJ／T 87的有關規定。
3.0.13 地基變形計算應按現行國家標準《建筑地基基礎設計規范》GB 50007的有關規定執行。
3.0.14 地基承載力應結合地區經驗按國家現行有關標準確定。并應滿足建(構)筑物對地基土強度和變形的要求。有不良地質作用的場地，建在坡上或坡頂?shù)慕?構)筑物，以及基礎側旁開挖的建(構)筑物，應評價建(構)筑物的穩定性。
4 可行性研究勘察
4.0.1 可行性研究勘察應對擬建場地的穩定性和適宜性作出評價。
4.0.2 可行性研究勘察應在充分搜集和分析已有資料的基礎上，進行現場踏勘、調查。當擬建場地工程地質條件復雜、已有資料不能滿足要求時，應進行工程地質測繪、勘探工作。
4.0.3 可行性研究勘察應包括下列工作內容：
1 了解擬建場地和附近的地質構造、地震歷史及地震動參數；
2 了解地形地貌、地層巖性、成因類型及分布特征；
3 了解不良地質作用和地質災害的類型、成因及發育程度；
4 了解擬建場地地下水埋藏條件及對場地的影響；
5 了解擬建場地及附近礦產的分布及開采情況。
4.0.4 可行性研究勘察工作前，應搜集下列資料：
1 擬建水泥工廠建設的相關資料；
2 擬建場地及周邊地區區域地質、區域水文地質、氣象、水文等資料；
3 擬建場地的比例尺為1：5000～1：50000地形圖；
4 固體礦產地質勘查報告及壓覆礦產情況；
5 擬建場地及附近地區巖土工程勘察資料及建筑經驗；
6 有關地下埋藏物資料。
4.0.5 工程地質測繪和調查應符合下列規定：
1 測繪范圍應包括擬建場地及影響范圍；
2 測繪和調查比例尺宜選用1：5000～1：10000；
3 工程地質測繪要求可按本規范第5.0.5條第3款～第6款的規定執行。
4.0.6 水泥工廠選址時應符合下列規定：
1 廠址應避開不良地質作用和地質災害強烈發育、對場地穩定性有直接危害的地段；
2 廠址應避開建筑抗震危險地段；
3 廠址應避開洪水或地下水對建筑場地有嚴重威脅的地段；
4 廠址宜避開地下存在不穩定采空區的地段；
5 廠址宜避開地下埋藏有價值礦藏的地段。
4.0.7 可行性研究勘察的巖土工程分析評價與建議應包括下列內容：
1 評價場地穩定性與工程建設適宜性；
2 分析評價斷層的活動性、地震效應及對工程建設的影響程度；
3 分析評價場地內不良地質作用和地質災害的種類及對工程的影響程度；
4 有兩個或兩個以上擬選場地時，應進行比選分析，推薦最優場地方案；
5 提出下一步開展工作的建議。
5 初步勘察
5.0.1 初步勘察應滿足初步設計的要求，且應對場地內擬建建(構)筑物地段的穩定性作出評價。
5.0.2 初步勘察宜采用工程地質測繪和調查、勘探、測試與試驗等方法。
5.0.3 初步勘察應包括下列內容：
1 初步查明地質構造、地層結構及巖土工程特性；
2 初步查明特殊性巖土的分布及工程特性；
3 查明不良地質作用和地質災害的成因、分布、規模及發展趨勢；
4 查明場地抗震設防烈度、建(構)筑物抗震設防類別；
5 季節性凍土地區應調查場地土的標準凍結深度；
6 初步查明地下水的埋藏條件及變化規律；
7 初步判定水和土對建筑材料的腐蝕性；
8 初步查明可能對建(構)筑物有影響的邊坡地段的工程地質條件和水文地質條件。
5.0.4 初步勘察前應搜集下列資料：
1 擬建場地的項目可行性研究報告、場地有關巖土工程資料和建筑經驗等有關文件、資料；
2 附有初步擬定的水泥工廠建(構)筑物的荷載、功能特點、結構類型、場地整平標高等資料的巖土工程勘察任務書；
3 比例尺為1：1000～1：5000的地形圖；
4 氣象、水文、植被、土的標準凍結深度等資料。
5.0.5 工程地質測繪和調查應符合下列規定：
1 測繪和調查的范圍應包括擬建場地及周邊100m以內的地段，有條件時宜外擴至200m以內。
2 測繪和調查比例尺宜選用1：2000～1：5000。
3 工程地質測繪和調查的精度應符合下列規定：
1)測繪填圖時所劃分地質單元的最小尺寸應為2mm；對水泥工廠建(構)筑物有重要影響的小于2mm的地質單元，應局部擴大比例標在圖上。
2)地質界線和地質觀察點的測繪精度，在圖上的誤差不應超過3mm。
4 工程地質測繪應布置不少于3條相交的實測工程地質剖面，其中至少1條應貫穿主廠區。
5 地質觀測點的布置、密度和定位應符合下列規定：
1)在地質構造線、地層接觸線、巖性分界線、標準層位和每個地質單元均應有地質觀測點；
2)地質觀測點的選取應具有代表性，密度應根據場地的地貌、地質條件、成圖比例尺和工程要求等確定；
3)地質觀測點應充分利用已有的天然和人工露頭，當露頭少時應根據具體情況布置一定的探坑或探槽；
4)地質觀測點的定位應根據精度要求選用適當方法；地質構造線、地層接觸線、巖性分界線、軟弱夾層、地下水露頭及不良地質作用等特殊地質觀測點，宜使用儀器定位。
6 工程地質測繪和調查應包括下列內容：
1)地形地貌特征及其與地層、構造、不良地質作用的關系，劃分地貌單元。
2)地層巖性、厚度和分布；巖層應鑒定風化程度，土層應區分各種特殊性土。
3)地質構造、斷層性質及規模、巖體結構面的產狀和性質及節理裂隙。
4)不良地質作用和地質災害的形成、分布、形態、規模、發育程度及其對工程建設的影響。
5)地下水的類型、補給來源、排泄條件，井泉位置，含水層的巖性特征、埋藏深度、水位變化、污染情況及其與地表水體的關系，調查最高洪水位及其發生時間、淹沒范圍。
6)人類活動對場地穩定性的影響。
5.0.6 當場地覆蓋層面積較大、巖溶較發育時宜采用工程物探手段，探測巖土的分界面、可能存在的隱伏構造的產狀和分布以及巖溶的分布與規模。若工程物探結果顯示明顯異常，則宜進行鉆探或井探驗證。
5.0.7 工程物探工作布置宜符合下列規定：
1 工程物探宜采用兩種或兩種以上方法進行綜合探測；
2 物探線宜按縱、橫兩個方向布置，主測線宜垂直地層或構造線的走向布置。
5.0.8 初步勘察的勘探工作應符合下列規定：
1 勘探線應垂直地貌單元、地質構造和地層界線布置；沿每條規劃生產線方向應至少布置1條勘探線。
2 勘探點應沿勘探線布置，地形平坦地區可按網狀布置。
3 在地貌單元交界處、微地貌、地層變化較大處及物探異常點，以及可能設置水泥粉磨車間、原料粉磨車間和高大重載建(構)筑物的地段，應布置勘探點。
4 對影響建(構)筑物平面布置的特殊性巖土、不良地質作用和地質災害地段，應適當加密勘探點。
5 控制性勘探點數量宜占勘探點總數的1／5～1／3，且每個地貌單元不應少于1個。
6 對巖質地基、勘探線和勘探點的布置及勘探孔深度，應根據地質構造、巖體特性、風化情況等按當?shù)亟?jīng)驗確定；對土質地基，應符合本規范第5.0.9條～第5.0.12條的規定。
5.0.9 初步勘察的勘探線、勘探點間距可按表5.0.9確定。
表5.0.9 初步勘察勘探線、勘探點間距
| 地基復雜程度 | 勘探線間距 | 勘探點間距 |
| 一級（復雜） 二級（中等復雜） 三級（簡單） |
50～100 75～150 150～300 |
30～50 40～100 75～200 |
注：表中勘探點包括鉆探點、槽探點、外探(坑探)點、靜力觸探點，但不包括工程物探點。
5.0.10 初步勘察的勘探孔深度應根據水泥工廠生產規模按表5.0.10確定，并應符合下列規定：
1 場地(或地段)可能有較大挖方整平時，勘探孔深度應加深；在預定深度內遇基巖時，除控制性勘探孔仍應鉆入基巖一定深度外，其他勘探孔達到基巖后即可終止鉆進。
2 在預定深度內有厚度較大且均勻分布的堅實土層時，除控制性勘探孔應達到規定深度外，一般性勘探孔的深度可適當減小。在預定深度內有軟弱土層時，勘探孔深度應適當增加，部分控制性勘探孔應穿透軟土層或達到預定深度。
3 對可能布置高大重載建(構)筑物的地段應適當增加勘探孔深度。
4 用于劃分場地類別的勘探孔深度應大于覆蓋層厚度。
表5.0.10 初步勘察的勘探孔深度
| 水泥工廠生產規模 | 控制性勘探孔 | 一般性勘探孔 |
| 大型 中型 小型 |
≥50 25～50 15～25 |
≥25 15～25 10～15 |
5.0.11 初步勘察取土試樣和原位測試的勘探點應符合下列規定：
1 取土試樣和原位測試的勘探點應結合地貌單元、地層結構和土的工程性質布置，勘探點的數量可占勘探點總數的1／4～1／2。
2 取土試樣的數量和原位測試的豎向間距，應按地層特點和土的均勻程度確定；每層土均應采取土試樣或進行原位測試，數量不應少于6個。
3 每個地質單元宜選擇不少于3個代表性的鉆孔測定巖土層的剪切波速。
5.0.12 初步勘察應進行下列水文地質工作：
1 應調查含水層埋藏條件、地下水類型、補給排泄條件、各含水層地下水位及變化幅度；
2 當需要繪制地下水等水位線圖時，應根據地下水的埋藏條件及層位，統一量測地下水位；
3 當?shù)叵滤赡芙窕A(chǔ)時，應采取水試樣進行腐蝕性評價；
4 缺乏長期地下水觀測資料的地區，對于地下水位變化可能對建(構)筑物產生嚴重影響的場地，宜進行地下水位的長期觀測工作。
5.0.13 抗震設防烈度大于或等于6度的地區應進行場地地震效應評價，并應符合下列規定：
1 應根據國家批準的地震動參數區劃和國家現行有關標準，提供場地的抗震設防烈度、設計基本地震加速度和設計地震分組，劃分建筑抗震地段及建(構)筑物抗震設防類別；
2 應提供土層剖面、覆蓋層厚度和剪切波速等有關參數，確定建筑場地類別；
3 抗震設防烈度大于或等于7度的地區，應對飽和砂土和粉土的地震液化進行判別，并應初步判定液化等級。
5.0.14 初步勘察的巖土工程分析評價與建議應包括下列內容：
1 提供初步設計需要的巖土參數和水文地質參數；
2 分析評價擬建建(構)筑物地段的穩定性；
3 評價對水泥工廠建(構)筑物有影響的邊坡的穩定性；
4 初步評價抗震設防烈度大于或等于6度的場地和地基的地震效應；
5 初步分析評價場地地下水和土層對建筑材料的腐蝕性；
6 根據場地工程地質條件，對擬建場地總平面布置的合理性進行評價；
7 提出不同建(構)筑物地段可能采取的地基基礎類型、地基處理方案的初步建議；
8 提出整治不良地質作用和地質災害的初步方案建議。
6 詳細勘察
6.0.1 詳細勘察應根據水泥工廠系統工程或單體建(構)筑物施工圖設計的要求，提出詳細的巖土工程資料和巖土參數以及建筑地基的巖土工程評價，并應對地基類型、基礎型式、地基處理、基坑支護、工程降水和不良地質作用的防治等提出建議。詳細勘察應包括下列工作內容：
1 查明不良地質作用的類型、成因、分布范圍，提出有關巖土參數和整治方案的建議；
2 查明建(構)筑物范圍內巖土層的類型、深度、工程特性，分析和評價地基的穩定性、均勻性和承載力；
3 對需進行沉降計算的建(構)筑物，提供地基變形計算參數，預測建(構)筑物的變形特征；
4 查明埋藏的河道、溝浜、墓穴、防空洞、孤石等對工程不利的埋藏物；
5 查明地下水的埋藏條件，提供地下水位及地下水位的變化幅度；
6 判定水和土對建筑材料的腐蝕性。
6.0.2 詳細勘察前應搜集下列資料：
1 工程勘察任務書及技術要求；
2 具有坐標和地形的廠區建(構)筑物總平面布置圖；
3 廠區的地面整平標高、生產線規模、各建(構)筑物高度或?qū)訑?shù)、荷載、結構特點、基礎型式、埋置深度、地基允許變形等資料；
4 前期巖土工程勘察資料及當?shù)亟ㄖ?jīng)驗。
6.0.3 當建(構)筑物采取樁基礎或需進行基坑支護、地基處理時，應按現行國家標準《巖土工程勘察規范》GB 50021的有關規定執行。
6.0.4 詳細勘察應論證地下水在施工期間對工程和環境的影響。對水文地質條件復雜的工程，需論證使用期間水位變化和需提出抗浮設防水位時，應進行專門研究。
6.0.5 詳細勘察的勘探宜采用鉆探與觸探相配合的方式。在復雜地質條件、濕陷性土、膨脹巖土、風化巖和殘積土地區，宜布置適量探井。
6.0.6 當存在對工程有不良影響的地質體時，宜補充工程地質測繪，比例尺可選用1：500～1：1000；地質條件復雜時，局部比例尺可選用1：100～1：500。

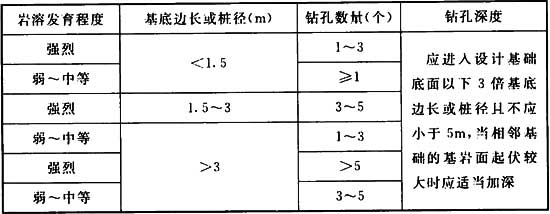

6.0.7 巖溶發育程度為中等及中等以上的場地，宜采用工程物探工作進一步探測巖溶分布、形態特征，并應對物探異常區采用鉆探驗證。
6.0.8 詳細勘察勘探點布置和勘探孔深度，應根據建(構)筑物特性和巖土工程條件確定。巖質地基應根據地質構造、巖體特性、風化情況，結合建(構)筑物對地基的要求，按當?shù)亟?jīng)驗確定；土質地基應按本規范第6.0.9條～第6.0.14條規定執行。
6.0.9 詳細勘察勘探點的間距可按表6.0.9確定。
表6.0.9 詳細勘察勘探點的間距
| 地基復雜程度等級 | 一級（復雜） | 二級（中等復雜） | 三級（簡單） |
| 勘探點間距 |
10～15 | 15～30 | 30～50 |
注：對堆料系統工程和輸送系統工程可適當加大勘探點間距。
6.0.10 詳細勘察的勘探點布置應符合下列規定：
1 勘探點宜按建(構)筑物周邊線和角點或柱列線布置，環形基礎宜按周邊線及中心點布置。
2 重大設備基礎應單獨布置勘探點；重大動力機器基礎和高聳構筑物，勘探點不宜少于3個。
3 同一建(構)筑物范圍內的主要受力層或有影響的下臥層起伏較大時，應加密勘探點。
4 控制性勘探點的數量不應少于勘探點總數的1／3。
6.0.11 各系統工程的勘探點布置應符合下列規定：
1 破碎系統工程、粉磨系統工程、包裝系統工程、余熱發電系統工程建(構)筑物的勘探點宜沿周邊線、角點和設備基礎中心布置。
2 堆料系統工程的勘探點宜在堆料系統范圍內方格網布置。
3 輸送系統工程的輸送天橋宜沿輸送系統線路在相應柱位中心逐柱或隔柱布置；轉運站宜沿角點和中心布置。
4 筒倉系統工程的勘探點宜以筒倉中心呈環狀布置，外環應為筒倉輪廓線，內環應為1／2筒倉半徑，中心應為筒倉圓心。
5 燒成系統工程的窯尾塔架、窯中、窯頭、廢氣處理車間和增濕塔宜沿建(構)筑物周邊線、角點和設備基礎中心布置；煙囪宜沿周邊線及中心布置。
6 對密集布置的建(構)筑物群，可適當減少勘探點，但每個單體建(構)筑物應有勘探點。

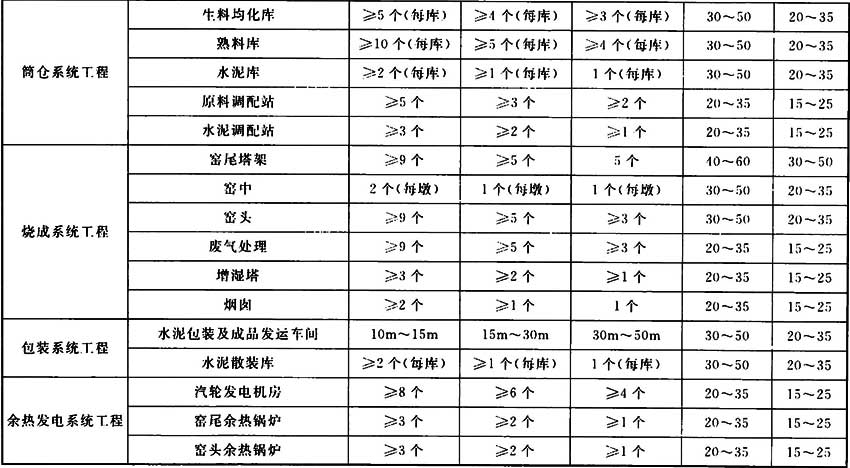

7 各系統工程勘探點的具體布置應按本規范附錄C的規定執行。
6.0.12 詳細勘察的勘探深度應自基礎底面算起，并應符合下列規定：
1 勘探孔深度應能控制地基主要受力層，當基礎底面寬度不大于5m時，勘探孔的深度對條形基礎不應小于基礎底面寬度的3倍、對單獨柱基不應小于基礎底面寬度的1.5倍，且不應小于5m。
2 窯尾塔架、筒倉等高大重載建(構)筑物和需作變形驗算的地基，控制性勘探孔的深度應超過地基變形計算深度，一般性勘探孔應達到基底下0.5倍～1.0倍基礎寬度，并應深入穩定分布的地層。
3 計算地基變形深度時，中、低壓縮性土可取附加壓力等于上覆土層有效自重壓力20％的深度；高壓縮性土層可取附加壓力等于上覆土層有效自重壓力10％的深度。
4 當需進行地基整體穩定性驗算時，控制性勘探孔深度應根據具體條件滿足驗算要求。
5 當需確定場地抗震類別而鄰近無可靠的覆蓋層厚度資料時，應布置波速測試孔，測試孔的深度應滿足確定覆蓋層厚度的要求。
6 重大設備基礎、重大動力機器基礎的勘探孔深度不宜小于基礎底面寬度的2倍。
7 堆料系統工程地段、存在大面積填土地段或軟弱下臥層地段，應適當加深控制性勘探孔的深度。
8 在預定深度內遇厚度較大，且均勻分布的堅實土層或基巖時，勘探孔深度可適當減小。
9 各系統工程勘探孔深度的具體要求應按本規范附錄C的規定執行。
6.0.13 詳細勘察采取土試樣和進行原位測試應滿足巖土工程評價的要求，并應符合下列規定：
1 采取土試樣和進行原位測試的勘探孔的數量，應根據地層結構、地基土的均勻性和工程特點確定，且不應少于勘探孔總數的1／2。采用鉆探和靜力觸探相結合勘察手段時，鉆探取土孔的數量不應少于勘探孔總數的1／3。
2 采取土試樣或進行原位測試的數量，每一系統工程類別中每一主要土層的原狀土試樣或原位測試數據不應少于6件(組)。
3 在地基主要受力層內，對厚度大于0.5m的夾層或透鏡體，應采取土試樣或進行原位測試。
6.0.14 每條生產線應布置不少于2個且每個地質單元不少于3個剪切波速測試孔，剪切波速測試孔宜設置在水泥粉磨車間、原料粉磨車間和高大重載建(構)筑物的地段。當動力機器基礎設計需要提供地基土動力參數時，應作相應的模型基礎動力參數測試，試驗方法及測試數量應符合現行國家標準《地基動力特性測試規范》GB／T 50269的有關規定。
6.0.15 詳細勘察的巖土工程分析評價與建議應包括下列內容：
1 提供地基基礎設計需要的巖土工程參數和水文地質參數；當基礎需承載動力作用時，應提供地基土的動力特性指標。
2 提供地下水位及變化幅度、提供抗浮設計水位及防水設計水位、地下水對施工影響的防治措施，判定地下水和土對建筑材料的腐蝕性。
3 各建(構)筑物可能采取的基礎類型、地基處理方案的分析評價；提出基坑開挖、支護及工程降水的方案。
4 預測建(構)筑物沉降、差異沉降和傾斜等變形特征。
5 抗震設防烈度大于或等于6度的場地，應進行場地和地基的地震效應的判定；抗震設防烈度大于或等于7度的場地，應進行液化判別。
6 評價對水泥工廠建(構)筑物有影響的邊坡的穩定性，提出最優坡形和坡角的建議，并應對處理方案進行論證。
7 提出不良地質作用和地質災害的防治意見，提供所需的計算參數。
8 對施工、運營期間可能發生的巖土工程問題進行預測，提出監控和預防措施的建議，對施工勘察、工程施工及運營期間的現場檢測和監測提出建議。
6.0.16 詳細勘察中，對水泥工廠各子項工程的巖土工程分析評價與建議除應滿足本規范第6.0.15條的要求外，還應符合下列規定：
1 破碎系統工程的巖土工程分析評價與建議應包括下列內容：
1)評價場地及地基在靜力和動力作用條件下地基土的穩定性、變形性質和承載力；
2)分析動力機器基礎振動作用對地基土的不利影響，當設計有需要時，應提出動力機器基礎設計所需的地基土動力參數；
3)提出支護結構選型的建議及相關的計算參數；
4)提出基坑施工方法和施工中可能遇到的問題及防治措施建議。
2 堆料系統工程的巖土工程分析評價與建議應包括下列內容：
1)評價大面積堆載對堆料基礎及相鄰基礎產生不均勻沉降和水平位移的影響；
2)對斜坡或岸邊工程因堆載產生滑移的可能性進行評價；
3)對軟土地基和不均勻地基提出巖土工程治理的措施，并分析評價治理措施的可行性；
4)分析反復荷載對地基土強度及地基變形的影響。
3 輸送系統工程的巖土工程分析評價與建議應包括下列內容：
1)分段評價巖土工程條件，不良地質作用和地質災害的影響，半挖半填地基區的地基基礎穩定性；
2)提出巖土工程設計參數和設計、施工方案的建議。
4 粉磨系統工程的巖土工程分析評價與建議應包括下列內容：
1)評價場地及地基在靜力和動力作用條件下地基土的穩定性、變形性質和承載力；
2)分析動力機器基礎振動作用對地基土的不利影響，并提出動力機器基礎設計所需的地基上動力參數；
3)判定砂土振動壓密、沉陷及飽和砂土震動液化的可能性；
4)判定軟土震陷的可能性；
5)判定造成一般黏性土的抗剪強度降低而使地基土結構破壞、失穩的可能性，提出提高地基強度的措施；
6)預測動力機器基礎沉降、差異沉降和傾斜等變形特征。
5 筒倉系統工程的巖土工程分析評價與建議應包括下列內容：
1)評價高大重載作用下的地基穩定性和建筑適宜性；
2)分析反復荷載對地基土強度及地基變形的影響；
3)評價地基的均勻性；
4)預測建(構)筑物基礎沉降、差異沉降和傾斜等變形特征。
6 燒成系統工程的巖土工程分析評價與建議應包括下列內容：
1)評價高大重載作用下的地基穩定性和建筑適宜性；
2)預測基礎沉降、差異沉降和傾斜等變形特征；
3)評價場地及地基在靜力和動力作用條件下地基土的穩定性、變形性質和承載力。
7 包裝系統工程應評價反復荷載對地基土強度及地基變形的影響。
8 余熱發電系統工程的巖土工程分析評價與建議應包括下列內容：
1)評價場地及地基在靜力和動力作用條件下地基土的穩定性、變形性質和承載力；
2)動力機器基礎振動作用對地基土的不利影響，并提出動力機器基礎設計所需的地基土動力參數。
7 施工勘察
7.0.1 施工勘察應針對所需解決的具體問題，采取相應的勘察方法，并應進行分析、評價、提出建議、提供相應的巖土參數。
7.0.2 遇下列情況之一時，應進行施工勘察：
1 基坑(或基槽)開挖揭露的地基條件與勘察資料不符，或發現有必須查明的異常情況時；
2 以基巖為基礎持力層處于巖溶發育的地段、花崗巖地區球狀風化發育的地段、基巖中存在軟弱夾層的地段。
7.0.3 施工勘察前應搜集下列資料：
1 場地內已有的巖土工程勘察、工程地質及水文地質資料；
2 施工圖設計文件及設計部門對地基基礎的相關要求；
3 基坑(或基槽)施工的現狀及施工資料；
4 當?shù)厥┕た辈旖?jīng)驗。
7.0.4 當基坑(或基槽)開挖揭露的地基條件與勘察資料不符，或發現有必須查明的異常情況時，施工勘察方法、巖土工程評價與建議應滿足詳細勘察的要求。
7.0.5 以基巖為基礎持力層處于巖溶發育的地段、花崗巖地區球狀風化發育的地段、基巖中存在軟弱夾層的地段，施工勘察中可采用超前鉆的方法，并應符合下列規定：
1 巖溶發育的地段應查明基礎持力層深度范圍內溶洞、巖溶裂隙、頂板破碎程度、頂板厚度及巖溶堆填物性狀等；
2 花崗巖地區球狀風化發育的地段應查明基礎持力層深度范圍內是否存在孤石；
3 基巖中存在軟弱夾層的地段應查明基礎持力層深度范圍內是否存在軟弱夾層。
7.0.6 以基巖為基礎持力層處于巖溶發育的地段，超前鉆的鉆孔數量、鉆孔深度應根據巖溶發育程度、基底邊長或樁徑的不同區別布置，并應符合表7.0.6的要求。
表7.0.6 超前鉆的鉆孔數量、鉆孔深度
7.0.7 當巖溶強烈發育時，宜結合采用適當?shù)墓こ涛锾椒椒?，查明基礎下持力層深度范圍內巖溶的分布、規模及形態特征。
7.0.8 以基巖為基礎持力層時，對于處于花崗巖地區球狀風化發育的地段、基巖中存在軟弱夾層的地段，超前鉆鉆孔宜逐柱(或逐樁)布置，鉆孔深度應穿過孤石或軟弱夾層進入設計基礎底面以下3倍基底邊長或樁徑，且不應小于5m。當相鄰基礎的基巖面起伏較大時應適當加深。
7.0.9 施工勘察的巖土工程分析評價與建議應包括下列內容：
1 結合地基基礎的檢驗驗槽資料，分析開挖揭露的地基條件與勘察資料不符及異常情況的原因，評價異常情況對工程的影響程度；
2 根據超前鉆資料，提出地基基礎方案修改、優化或地基處理方案建議；
3 分析基礎施工過程中可能遇到的巖土工程問題并提出措施建議。
8 巖土工程分析評價與成果報告
附錄A 水泥工廠工程分類
附錄A 水泥工廠工程分類
表A 水泥工廠工程分類表
附錄B 水泥工廠巖土工程勘察綱要編制要求
B.0.1 水泥工廠巖土工程勘察綱要應在充分搜集、分析已有資料和現場踏勘的基礎上，依據勘察目的、任務要求和相應技術標準，針對擬建工程的特點編制。
B.0.2 現場踏勘宜在分析已有資料的基礎上進一步了解擬建場地條件。
B.0.3 勘察綱要應確定執行的技術標準，當合同、協議、招標文件有要求時，應滿足約定的技術標準。
B.0.4 巖土工程勘察綱要的主要內容宜符合表B.0.4的規定。
表B.0.4 巖土工程勘察綱要的主要內容
注：勘察綱要內容宜根據工程特點和不同勘察階段的要求取舍，丙級勘察工程的巖土工程勘察綱要可適當簡化，也可采用圖表形式并輔以文字說明。
B.0.5 當場地情況變化大、設計方案變更等原因，使擬定勘察工作不能滿足要求時，應及時調整勘察綱要或編制補充勘察綱要。
B.0.6 勘察綱要及變更應按質量管理程序?qū)徟?，由相關責任人簽署。
附錄C 詳細勘察勘探點布置及勘探孔深度一覽表
附錄C 詳細勘察勘探點布置及勘探孔深度一覽表
表C 詳細勘察勘探點布置及勘探孔深度一覽表
注：1 表中勘探點數是根據不同地基復雜程度所要求的勘探點間距結合目前水泥工廠建(構)筑物普遍情況換算而成，當表中數值與按地基復雜程度所要求的勘探點間距布置的勘探點數不一致時，應按地基復雜程度所要求的勘探點間距調整；
2 表中括號內的數字是依據本規范第6.0.9條調整的勘探點間據，相對應的勘探點數量應按調整后的間距確定。
