GB/T 28990-2012 古建筑木構件內部腐朽與彈性模量 應力波無損檢測規程 （完整版）
1 范圍
1 范圍
本標準規定了對古建筑木結構的木構件內部腐朽與彈性模量進行應力波無損檢測的測試方法與步驟等。
本標準適用于古建筑木結構維修與維護勘察時使用。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 1933-2009 木材密度測定方法
GB／T 20737-2006 無損檢測 通用術語和定義
GB／T 59452-2008 古建筑防工業振動技術規范
3 術語和定義
3.1
古建筑 historic building
歷代留傳下來的對研究社會政治、經濟、文化發展有價值的建筑物。
[GB／T 50452-2008，定義2.1.1]
3.2
古建筑木結構 historic timber structure
以木材為承重骨架的古建筑結構。
[GB／T 50452-2008，定義2.1.3]
3.3
木構件 wooden structure member
用于古建筑木結構上的木材組件，如柱、梁、檁等。
3.4
無損檢測 non-destructive evaluation
以不損害預期實用性和可靠性的方法來檢查材料或零部件，其目的是為了：探測、定位、測量和評定傷；評價完整性、性質和構成；測量幾何特性。
[GB／T 20737-2006，定義2.20]
3.5
木材應力波無損檢測 non-destructive evaluation by stress wave method ef wood
采用應力波儀器，在不破壞木材本身的前提下，使木材產生應力波并在木材內部傳播，通過測定應力波的傳播時間，計算其傳播速度，來評估木材腐朽、計算木材彈性模量的方法。
3.6
木構件內部腐朽 interior decay of wood
木構件受木腐菌侵害所形成的心材(或熟材)部分的腐朽。
4 木材應力波無損檢測原理、儀器和工具
4.2 應力波無損檢測儀器與工具
應力波無損檢測儀器與工具有：
a) 應力波無損檢測儀：儀器測定記錄時間至少為微秒(μs)級；
b) 木材含水率快速測定儀：測量含水率測量范圍應為0～50％，測量精度±1.5％；
c) 游標卡尺，精度0.02mm；
d) 卷尺，精度1mm；
e) 記號筆。
4.3 古建筑木構件應力波無損檢測技術應用選擇
木材橫向應力波技術可用于檢測古建筑木構件內部腐朽，縱向應力波技術可用于檢測古建筑木構件的彈性模量。
5 古建筑木構件內部腐朽的應力波無損檢測程序
5.1 確定木構件的檢測部位及數量
根據木構件的種類(如：柱、梁、檁、椽等)、高度(或長度)以及表面腐朽狀況，對不同木構件確定不同的檢測部位與間距。如對于柱材，一般在基部1.0m范圍內，每隔20cm選擇一個檢測部位；在1.5m以上部位，則可以每隔1.0m選擇一個檢測部位。如果肉眼觀察發現沿柱身方向有明顯腐朽區域，則可在該區域適當增加檢測點的數量。
對于其他類型的木構件，可參照上述方法確定檢測部位及數量。
6 古建筑木構件彈性模量的應力波無損檢測程序
6.1 確定木構件數量
根據古建筑木結構木構件的種類，分別對房椽、檁、柱、大梁等木構件彈性模量進行檢測。每個古建筑每種木構件的檢測數量根據檢測目的和現場情況由檢測者自己確定。
6.2 確定木構件的檢測方向
沿木材順紋方向?qū)δ緲?gòu)件彈性摸量進行檢測，每個木構件彈性模量檢測1次。
6.5 檢測結果應用
應力波無損檢測獲得的木構件彈性模量數據可用于古建筑木結構安全評估參考。
附錄A 古建筑木構件內部腐朽應力波無損檢測記錄表
附錄A 古建筑木構件內部腐朽應力波無損檢測記錄表

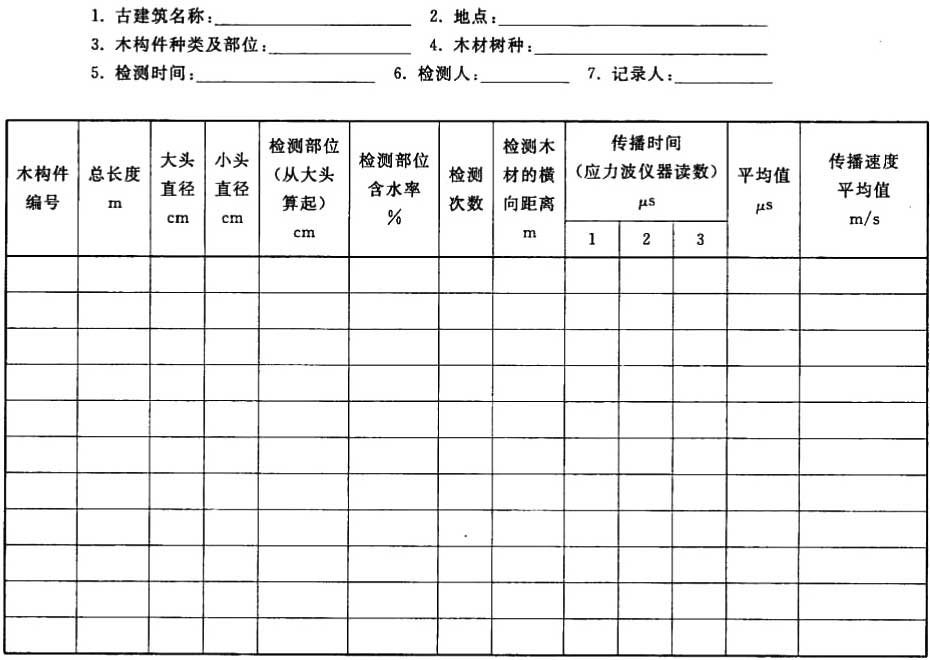

表A.1 古建筑木構件內部腐朽應力波無損檢測記錄表
附錄B 健康材的徑向應力波傳播速度參考值
附錄B 健康材的徑向應力波傳播速度參考值

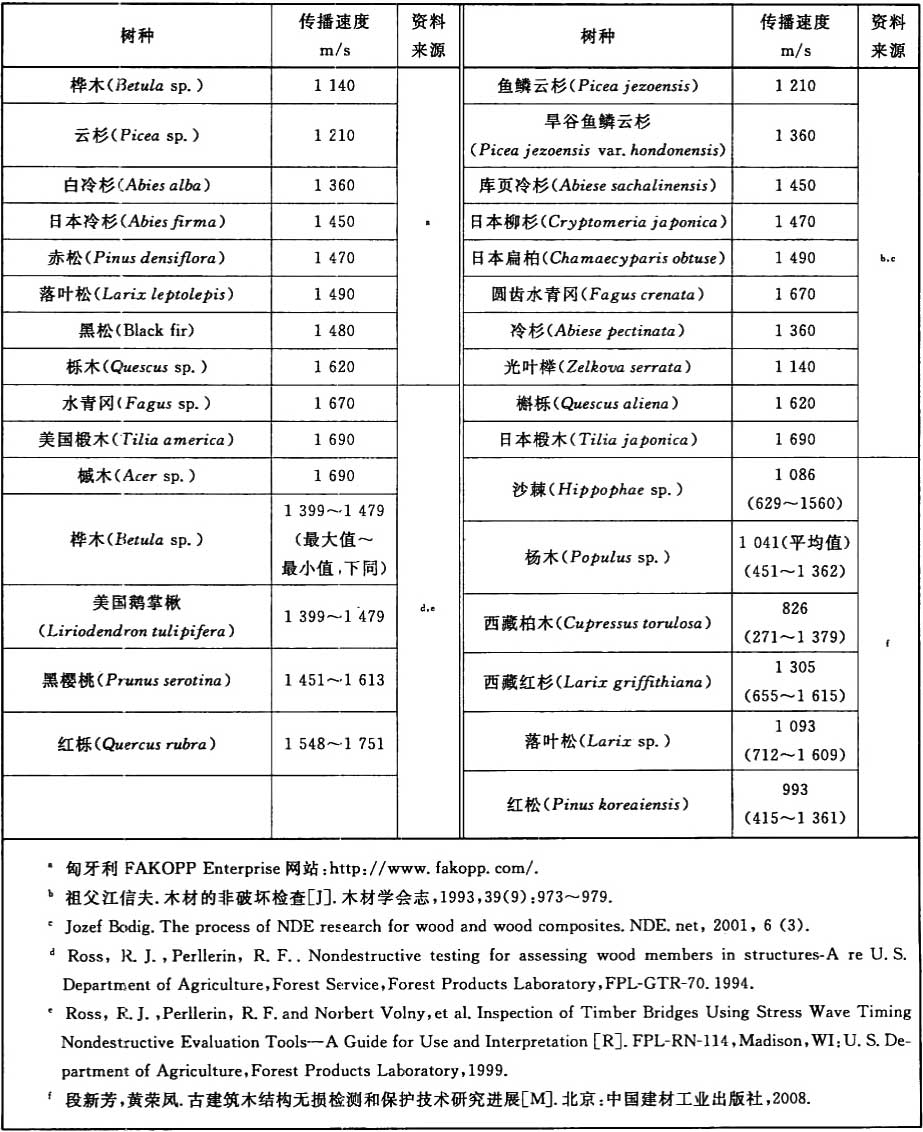

表B.1 健康材的徑向應力波傳播速度參考值
附錄C 古建筑木構件彈性模量應力波無損檢測記錄表
附錄C 古建筑木構件彈性模量應力波無損檢測記錄表

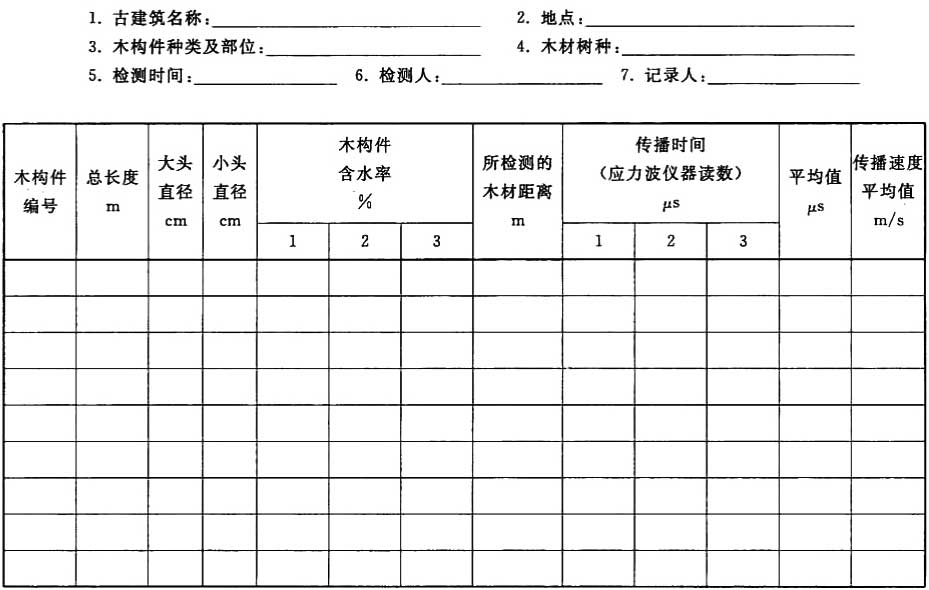

表C.1 古建筑木構件彈性模量應力波無損檢測記錄表
附錄D 古建筑木構件木材密度測定與木材彈性模量計算表
附錄D 古建筑木構件木材密度測定與木材彈性模量計算表
表D.1 古建筑木構件木材密度測定與木材彈性模量計算表
注：附錄D中的應力波傳播速度平均值與附錄C相同。
