GB/T 8074-2008 水泥比表面積測(cè)定方法勃氏法 （完整版）
前言
前 言
本標(biāo)準(zhǔn)修訂參照了ASTM C204《用透氣法測(cè)定波特蘭水泥細(xì)度標(biāo)準(zhǔn)試驗(yàn)方法》，JIS R5201《水泥物理試驗(yàn)方法細(xì)度試驗(yàn)》和EN 196-6《水泥試驗(yàn)方法細(xì)度測(cè)定》三個(gè)標(biāo)準(zhǔn)。
本標(biāo)準(zhǔn)代替GB/T 8074-1987《水泥比表面積測(cè)定方法（勃氏法）》。
本標(biāo)準(zhǔn)與GB/T 8074-1987相比，主要變化如下：
——引用文件中增加了GB/T 208《水泥密度測(cè)定方法》標(biāo)準(zhǔn)（本版第2章）；
——引用文件中增加了GB/T 1914《化學(xué)分析濾紙》標(biāo)準(zhǔn)（本版第2章）；
——引用文件中增加了GB 12573《水泥取樣方法》標(biāo)準(zhǔn)（本版第2章）；
——在原有勃氏法比表面積測(cè)定儀的基礎(chǔ)上增加了自動(dòng)比表面積測(cè)定儀（本版第5.1條）；
規(guī)定P工、PⅡ型水泥空隙率選用o．500，其他水泥空隙率選用0.530 (1987版第5.2條，本版第7.3條)；
——規(guī)定在改變空隙率時(shí)用2000g砝碼來(lái)壓實(shí)搗器（本版第7.3條）；
——取消了原標(biāo)準(zhǔn)附錄A中的表3。
本標(biāo)準(zhǔn)附錄A和附錄B為資料性附錄。
本標(biāo)準(zhǔn)由中國(guó)建筑材料聯(lián)合會(huì)提出。
本標(biāo)準(zhǔn)由全國(guó)水泥標(biāo)準(zhǔn)化技術(shù)委員會(huì)(SAC/TC 184)歸口。
本標(biāo)準(zhǔn)負(fù)責(zé)起草單位：中國(guó)建筑材料科學(xué)研究總院。
本標(biāo)準(zhǔn)參加起草單位：無(wú)錫建儀儀器機(jī)械有限公司
紹興肯特機(jī)械電子有限公司
河北科析儀器設(shè)備有限公司。
本標(biāo)準(zhǔn)主要協(xié)作單位：北京順發(fā)拉法基水泥有限公司
山東華銀特種水泥股份有限公司
中國(guó)水泥發(fā)展中心物化檢測(cè)所
本溪水泥廠、冀東水泥股份有限公司
撫順?biāo)喙煞萦邢薰?/span>
浙江省建筑材料科技有限公司建材質(zhì)量檢測(cè)中心
貴州省建材行業(yè)產(chǎn)品質(zhì)量監(jiān)督檢驗(yàn)站
國(guó)家建筑工程質(zhì)量監(jiān)督檢驗(yàn)中心。
本標(biāo)準(zhǔn)主要起草人：陳 萍 顏碧蘭 宋立春 張學(xué)萃 李釗海 王文茹。
本標(biāo)準(zhǔn)所代替標(biāo)準(zhǔn)的歷次版本發(fā)布情況為：——GB/T 8074-1987。
1 范圍
1 范圍
本標(biāo)準(zhǔn)規(guī)定了用勃氏透氣儀來(lái)測(cè)定水泥細(xì)度的試驗(yàn)方法。
本標(biāo)準(zhǔn)適用于測(cè)定水泥的比表面積及適合采用本標(biāo)準(zhǔn)方法的、比表面積在2000cm2/g到6000cm2/g范圍的其他各種粉狀物料，不適用于測(cè)定多孔材料及超細(xì)粉狀物料。
2 規(guī)范性引用文件
2 規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內(nèi)容）或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標(biāo)準(zhǔn)。
GB/T 208 水泥密度測(cè)定方法
GB/T 1914 化學(xué)分析濾紙
GB 12573 水泥取樣方法
GSB 14-1511 水泥細(xì)度和比表面積標(biāo)準(zhǔn)樣品
JC/T 956 勃氏透氣儀
3 方法原理
3 方法原理
本方法主要是根據(jù)一定量的空氣通過(guò)具有一定空隙率和固定厚度的水泥層時(shí)，所受阻力不同而引起流速的變化來(lái)測(cè)定水泥的比表面積。在一定空隙率的水泥層中，空隙的大小和數(shù)量是顆粒尺寸的函數(shù)，同時(shí)也決定了通過(guò)料層的氣流速度。
4 術(shù)語(yǔ)和定義
4.1 水泥比表面積 specific area
單位質(zhì)量的水泥粉末所具有的總表面積，以平方厘米每(cm 2 /g)或平方米每千克(m 2 /kg)來(lái)表示。
4.2 空隙率 area ratio
試料層中顆粒間空隙的容積與試料層總的容積之比，以ε表示。
5 試驗(yàn)設(shè)備及條件
5.1 透氣儀

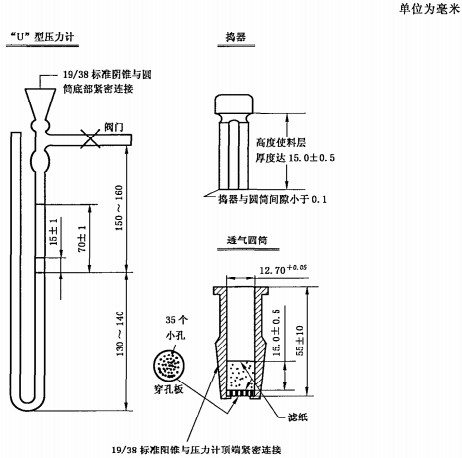

本方法采用的勃氏比表面積透氣儀，分手動(dòng)和自動(dòng)兩種，均應(yīng)符合JC/T 956的要求。
5.2 烘干箱
控制溫度靈敏度±1℃。
5.3 分析天平
分度值為0.001 g。
5.4 秒表
精確至0.5 s。
5.5 水泥樣品
水泥樣品按GB 12573進(jìn)行取樣，先通過(guò)0.9 mm方孔篩選，再在110℃±5℃下烘干1h，并在干燥器中冷卻至室溫。
5.6 基準(zhǔn)材料
GSB 14-1511或相同等級(jí)的標(biāo)準(zhǔn)物質(zhì)。有爭(zhēng)議時(shí)以GSB 14-151為準(zhǔn)。
5.7 壓力計(jì)液體
采用帶有顏色的蒸餾水或直接采用無(wú)色蒸餾水。
5.8 濾紙
采用符合GB/T 1914的中速定量濾紙。
5.9 汞
分析純汞。
5.10 試驗(yàn)室條件
相對(duì)濕度不大于50％。
6 儀器校準(zhǔn)
6.1 儀器的校準(zhǔn)采用GSB 14-1511或相同等級(jí)的其他標(biāo)準(zhǔn)物質(zhì)。有爭(zhēng)議時(shí)以前者為準(zhǔn)。
6.2 儀器校準(zhǔn)按JC/T 956進(jìn)行。
6.3 校準(zhǔn)周期
至少每年進(jìn)行一次。儀器設(shè)備使用頻繁則應(yīng)半年進(jìn)行一次；儀器設(shè)備維修后也要重新標(biāo)定。
7 操作步驟
7.1 測(cè)定水泥密度
按GB/T 208測(cè)定水泥密度。
7.2 漏氣檢查
將透氣圓筒上口用橡皮塞塞緊，接到壓力計(jì)上。用抽氣裝置從壓力計(jì)一臂中抽出部分氣體，然后關(guān)閉閥門(mén)，觀察是否漏氣。如發(fā)現(xiàn)漏氣，可用活塞油脂加以密封。
7.3 空隙率(ε)的確定
PI、PⅡ型水泥的空隙率采用0.500±0.005，其他水泥或粉料的空隙率選用0.530±0.005
當(dāng)按上述空隙率不能將試樣壓至7.5條規(guī)定的位置時(shí)，則允許改變空隙率。
空隙率的調(diào)整以2000g砝碼（5等砝碼）將試樣壓實(shí)至7.5規(guī)定的位置為準(zhǔn)。
7.4 確定試樣量

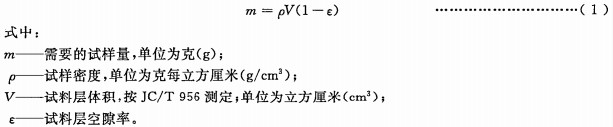

試樣量按公式(1)計(jì)算：
8 計(jì)算

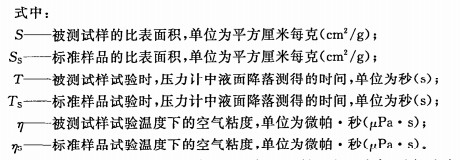

8.1 當(dāng)被測(cè)試樣的密度、試料層中空隙率與標(biāo)準(zhǔn)樣品相同，試驗(yàn)時(shí)的溫度與校準(zhǔn)溫度之差≤3℃時(shí)，可按式(2)計(jì)算。
如試驗(yàn)時(shí)的溫度與校準(zhǔn)溫度之差＞3℃時(shí)，則按式(3)計(jì)算：
8.2 當(dāng)被測(cè)試樣的試料層中空隙率與標(biāo)準(zhǔn)樣品試料層中空隙率不同，試驗(yàn)時(shí)的溫度與校準(zhǔn)溫度之差≤3℃時(shí)，可按式(4)計(jì)算。
如試驗(yàn)時(shí)的溫度與校準(zhǔn)溫度之差＞3℃時(shí)，則按式(5)計(jì)算：
8.3 當(dāng)被測(cè)試樣的密度和空隙率均與標(biāo)準(zhǔn)樣品不同，試驗(yàn)時(shí)的溫度與校準(zhǔn)溫度之差≤3℃時(shí)，可按式(6)計(jì)算。
如試驗(yàn)時(shí)的溫度與校準(zhǔn)溫度之差大于3℃時(shí)，則按式(7)計(jì)算：
