GB 50038-2005 人民防空地下室設計規范 （完整版）
1 總則
1.0.1 為使人民防空地下室（以下簡稱防空地下室）設計符合戰時及平時的功能要求，做到安全、適用、經濟、合理，依據現行的《人民防空工程戰術技術要求》制定本規范。
1.0.2 本規范適用于新建或改建的屬于下列抗力級別范圍內的甲、乙類防空地下室以及居住小區內的結合民用建筑易地修建的甲、乙類單建掘開式人防工程設計。
1 防常規武器抗力級別5級和6級（以下分別簡稱為常5級和常6級）；
2 防核武器抗力級別4級、4B級、5級、6級和6B級（以下分別簡稱為核4級、核4B級、核5級、核6級和核6B級）。
注：本規范中對“防空地下室”的各項要求和規定，除注明者外均適用于居住小區內的結合民用建筑易地修建的單建掘開式人防工程。
1.0.3 防空地下室設計必須貫徹“長期準備、重點建設、平戰結合”的方針，并應堅持人防建設與經濟建設協調發展、與城市建設相結合的原則。在平面布置、結構選型、通風防潮、給水排水和供電照明等方面，應采取相應措施使其在確保戰備效益的前提下，充分發揮社會效益和經濟效益。
1.0.4 甲類防空地下室設計必須滿足其預定的戰時對核武器、常規武器和生化武器的各項防護要求。乙類防空地下室設計必須滿足其預定的戰時對常規武器和生化武器的各項防護要求。
1.0.5 防空地下室設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2符號
△Pcm——常規武器地面爆炸空氣沖擊波最大超壓；
Pch——常規武器地面爆炸空氣沖擊波感生的土中壓縮波最大壓力；
σ0——常規武器地面爆炸直接產生的土中壓縮波最大壓力；
pc——常規武器地面爆炸作用在土中結構上的均布動荷載最大壓力；
qce——常規武器地面爆炸作用在結構構件上的均布等效靜荷載；
Kr——常規武器地面爆炸產生的土中壓縮波作用于結構上的綜合反射系數；
Ce——常規武器地面爆炸作用于結構上的動荷載均布化系數；
t0——常規武器地面爆炸空氣沖擊波按等沖量簡化的等效作用時間；
tr——常規武器地面爆炸土中壓縮波的升壓時間；
td——常規武器地面爆炸土中壓縮波按等沖量簡化的等效作用時間；
△Pm——核武器爆炸地面空氣沖擊波最大超壓；
Pm——核武器爆炸土中h深處壓縮波的最大壓力；
Pc——核武器爆炸地面沖擊波作用在結構上的動荷載；
qe——核武器爆炸地面沖擊波作用在結構構件上的均布等效靜荷載；
qi——鋼筋混凝土平板門門扇傳給門框墻的壓力；
t0h——核武器爆炸土中壓縮波升壓時間；
t1——核武器爆炸地面空氣沖擊波按切線簡化的等效正壓作用時間；
t2——核武器爆炸地面空氣沖擊波按等沖量簡化的等效正壓作用時間；
v0——土的起始?jí)毫Σㄋ伲?br/>
v1——土的峰值壓力波速；
δ——土的應變恢復比；
γc——土的波速比；
K——核武器爆炸土中壓縮波作用于結構頂板的綜合反射系數；
ξ——?jiǎng)雍奢d作用下土的側壓系數；
η——?jiǎng)雍奢d作用下整體基礎的底壓系數；
Kd——結構構件的動力系數；
[β]——結構構件的允許延性比，系指結構構件允許出現的最大變位與彈性極限變位的比值；
γd——?jiǎng)雍奢d作用下材料強度綜合調整系數；
α1——飽和土的含氣量。
3 建筑
4 結構
5 采暖通風與空氣調節
6 給水、排水
7 電氣
附錄A 常用擴散室、擴散箱的內部空間最小尺寸
A.0.1 戰時通風量不大于14500(m3/h)的乙類防空地下室和核6B級甲類防空地下室，其擴散室內部空間的長×寬×高可按1.0m×1.0m×1.6m。核5級和核6級甲類防空地下室常用擴散室內部空間的最小尺寸，可按表A.0.1采用。

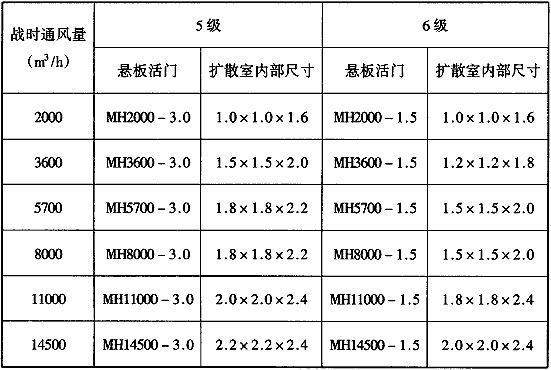

表A.0.1 甲類防空地下室常用擴散室的內部空間（長×寬×高）最小尺寸
注：本表適用于采用國冢建筑標準設計《防空地下室建筑設計》(04FJ03)圖集中的MH系列懸板活門。
A.0.2 戰時通風量不大于14500(m3/h)的乙類防空地下室和核6B級甲類防空地下室，其擴散箱內部空間的長×寬×高可按1.0m×1.0m×1.0m。核5級和核6級甲類防空地下室常用擴散箱的內部空間最小尺寸可按表A.0.2采用（圖A.0.2）。

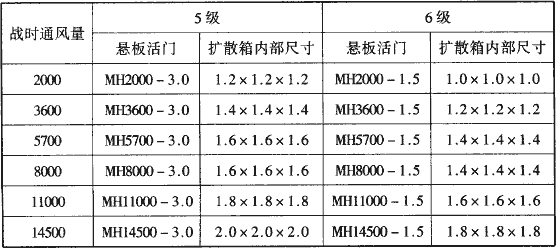

表A.0.2 甲類防空地下室常用擴散箱的內部空間(長×寬×高)最小尺寸
注：本表適用于采用國家建筑標準設計《防空地下室建筑設計》(04FJ03)圖集中的MH系列懸板活門。

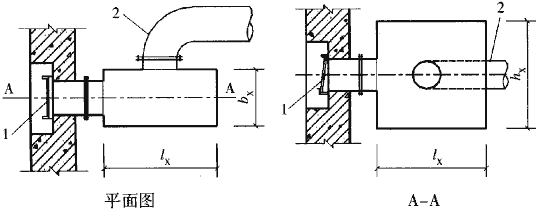

圖A.0.2 擴散箱內部空間尺寸
1-懸板活門；2-通風管
lx，bx，hx——分別為擴散箱的箱內凈長、凈寬、凈高
附錄B 常規武器地面爆炸動荷載
B.0.1 常規武器地面爆炸空氣沖擊波最大超壓△Pcm及按等沖量簡化的無升壓時間三角形等效作用時間t0，可按下列公式計算確定：
式中 C——等效TNT裝藥量，應按國家現行有關規定取值；
R——爆心至作用點的距離，爆心至外墻外側水平距離應按國家現行有關規定取值。
B.0.2 常規武器地面爆炸土中壓縮波參數可按下列規定確定：
1 常規武器地面爆炸空氣沖擊波感生的土中壓縮波參數可按下列公式計算確定：
式中 Pch——地面空氣沖擊波在深度h(m)處感生的土中壓縮波最大壓力(N/mm2)；
tr——土中壓縮波的升壓時間；
td——土中壓縮波按等沖量簡化的等效作用時間；
v0——土的起始?jí)毫Σㄋ?m/s)，當無實測資料時，可按表4.4.3-1、表4.4.3-2采用；
γc——土的波速比，當無實測資料時，對非飽和土可按表4.4.3-1采用，對飽和土取γc＝1.5；
v1——土的峰值壓力波速(m/s)；
δ——土的應變恢復比，當無實測資料時，對非飽和土和飽和土，均可按表4.4.3-1采用；
η——修正系數，η＝1.5～2.0，非飽和土取大值。
2 常規武器地面爆炸直接產生的土中壓縮波參數可按下列公式計算確定：
式中 σ0——作用點處直接產生的土中壓縮波最大壓力(kN/m2)；
tr——土中壓縮波的升壓時間；
td——土中壓縮波按等沖量簡化的等效作用時間；
R——爆心至作用點的距離；
ρ——土的質量密度(kg/m3)；
c——土的地震波波速(m/s)，當無實測資料時，可取用土的起始?jí)毫Σㄋ伲幢鞡.0.2-1、表8.0.2-2采用；
W——常規武器的裝藥重量(N)，W＝7.40C；
n——土的衰減系數，可按表8.0.2-1、表8.0.2-2采用。

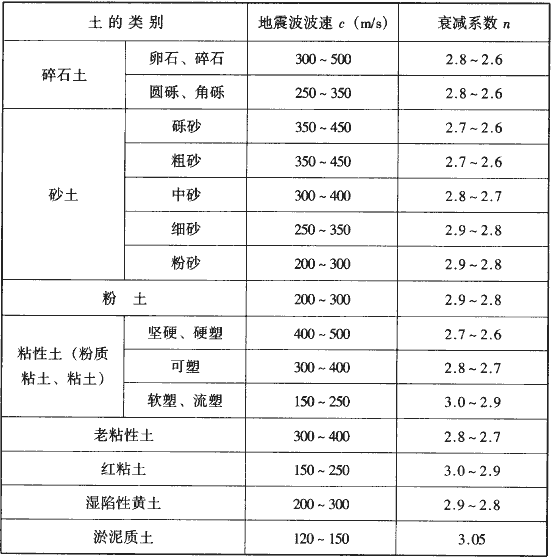

表B.0.2-1 非飽和土c、n值
注：1 粘性土堅硬、硬塑狀態c取大值，軟塑、流塑狀態c取小值；
2 碎石土、砂土土體密實時，c取大值；
3 c取大值時，n取小值。

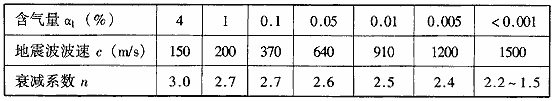

表B.0.2-2 飽和土c、n值
注：1 α1為飽和土的含氣量，可根據飽和度sv、孔隙比e，按式α1＝e(1－sv)/(1＋e)計算確定；
2 當α1介于表中數值之間時，可按線性內插法確定。
B.0.3 常規武器地面爆炸時，防空地下室土中結構頂板的均布動荷載最大壓力可按下列公式計算確定（圖B.0.3）：
式中 pc1——土中結構頂板計算板塊的均布動荷載最大壓力(N/mm2)；
Pch——結構頂板計算板塊中心處感生的土中壓縮波最大壓力(N/mm2)；
Kr——頂板綜合反射系數，當頂板覆土厚度小于等于0.5m時，Kr可取1.0；當覆土厚度大于0.5m時，Kr可取1.5；
Ce——頂板荷載均布化系數。當頂板覆土厚度小于等于0.5m時，Ce可取1.0；當覆土厚度大于0.5m時，Ce可取0.9。

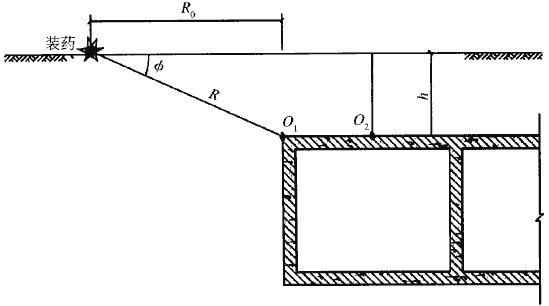

圖B.0.3 常規武器地面爆炸示意圖
B.0.4 常規武器地面爆炸時，防空地下室土中外墻某處的法向動荷載最大壓力可按下列公式計算確定：
式中 p——作用在土中外墻某處的法向動荷載最大壓力(kN/m2)；
ξ——土的側壓系數，可按表4.5.5采用；
Kr一外墻綜合反射系數，可取1.5；
φ——土中壓縮波傳播方向與結構外墻法向的夾角(°)；
R0——爆心至結構外墻平面的垂直距離。

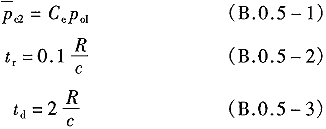

B.0.5 防空地下室土中結構外墻的均布動荷載最大壓力pc2及其升壓時間tr、作用時間td可按下列公式計算確定：
式中 pc2——土中結構外墻均布動荷載最大壓力(kN/m2)；
R——爆心到土中結構外墻頂點O1(圖B.0.3)的距離；
pO1——土中結構外墻頂點O1處法向動荷載最大壓力(kN/m2)，可按式(B.0.4-1)計算；
Ce——外墻荷載均布化系數，可按表8.0.5采用；
tr——土中結構外墻均布動荷載的升壓時間；
td——土中結構外墻均布動荷載的作用時間。

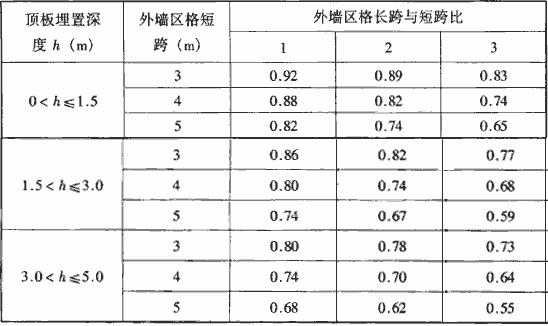

表B.0.5 土中結構外墻荷載均布化系數Ce
B.0.6 當防空地下室頂板底面高出室外地面時，常規武器地面爆炸空氣沖擊波直接作用在外墻上的水平均布動荷載最大壓力可按下列公式計算確定：
式中 p——空氣沖擊波作用下，外墻水平均布動荷載最大壓力(N/mm2)；
△Pcm——空氣沖擊波直接作用在外墻上的最大正反射壓力(N/mm2)；
△Pcm——外墻平面處入射空氣沖擊波最大超壓(N/mm2)，可按式(B.0.1-1)計算，此時R為爆心至外墻外側的水平距離；
Ce——荷載均布化系數，可按表8.0.6采用。
表B.0.6 高出室外地面外墻荷載均布化系數Ce
附錄C 常用結構構件對稱型基本自振圓頻率計算
C.0.1 單跨和等跨的等截面梁撓曲型自振圓頻率ω(1/s)，可按下列公式計算確定：
式中 Ω——梁的頻率系數，可按表C.0.1-1采用；
B——梁的抗彎剛度；
φ——?jiǎng)偠日蹨p系數，可按表C.0.1-2采用；
Ed——?jiǎng)雍奢d作用下材料彈性模量(kN/m2)，按本規范第4.2.4條的規定確定；
h——梁的高度；
b——梁的寬度；
l——梁的計算跨度；
m——梁的單位長度質量；
m＝γbh/g
γ——材料重力密度(kN/m3)；
g——重力加速度(m/s2)。
表C.0.1-1 單跨及等跨梁的頻率系數Ω
表C.0.1-2 剛度折減系數φ

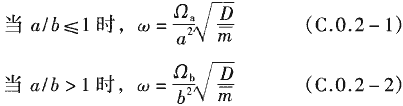

C.0.2 雙向薄板撓曲型自振圓頻率ω(l/s)，可按下列公式計算確定：
式中 a、b——板的計算跨度；
D——板的抗彎剛度；
d——板的厚度；
v——材料泊松比；
m——板的單位面積質量；
m＝γd/g
Ωa、Ωb——頻率系數，可按表C.0.2采用。

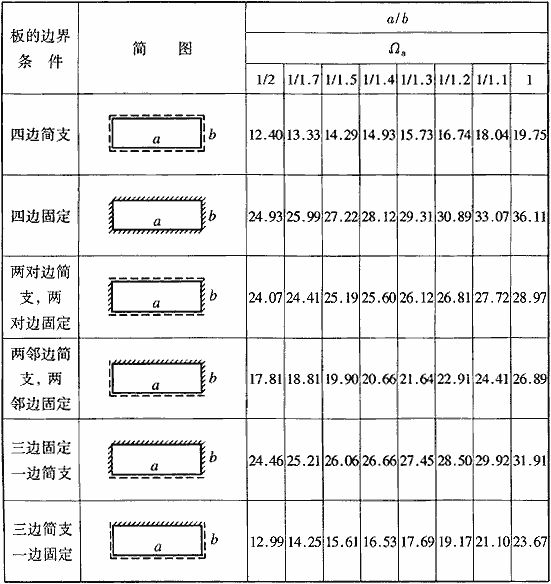

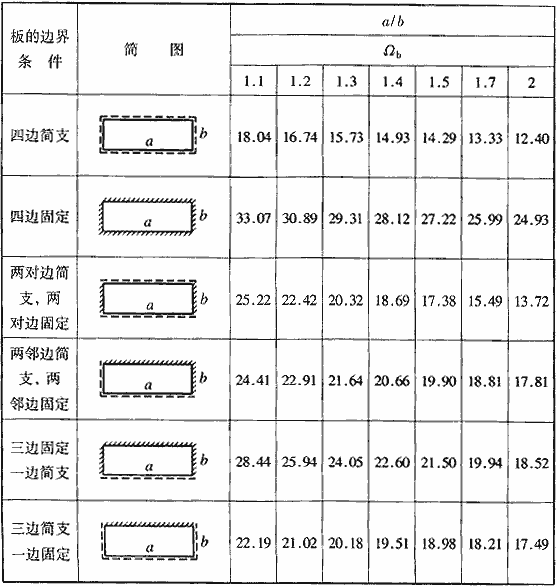

表C.0.2 矩形薄板自振圓頻率系數Ωa或Ωb
續表C.0.2
附錄D 無梁樓蓋設計要點
附錄E 鋼筋混凝土反梁設計要點
附錄F 消波系統
F.0.1 進風口、排風口的消波系統允許余壓值應根據防空地下室內是否有掩蔽人員確定。當有掩蔽人員時，允許余壓值可取0.03N/mm2；當無掩蔽人員時，允許余壓值可取0.05N/mm2。柴油發電機排煙口消波系統的允許余壓值可取0.10N/mm2。
F.0.2 懸板活門直接接管道的余壓Pov(N/mm2)可按下列公式計算：
式中 Pc——活門超壓設計值，可按表4.5.8取值。

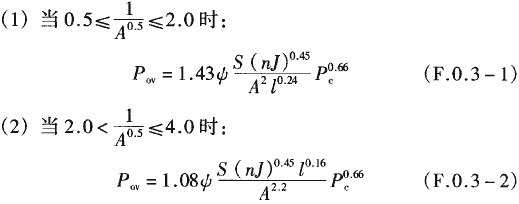

F.0.3 懸板活門加擴散室消波系統的余壓Pov(N/mm2)，可按下列規定計算：
式中A——擴散室橫截面面積(m2)；
l——擴散室的長度；
n——活門懸板的個數，可按表F.0.3-2采用；
J——活門懸板的轉動慣量(kg·m2)，可按表F.0.3-2采用；
S——活門的通風面積(m2)，可按表F.0.3-2采用；
φ——影響系數，可按表F.0.3-1采用。
表F.0.3-1 影響系數φ

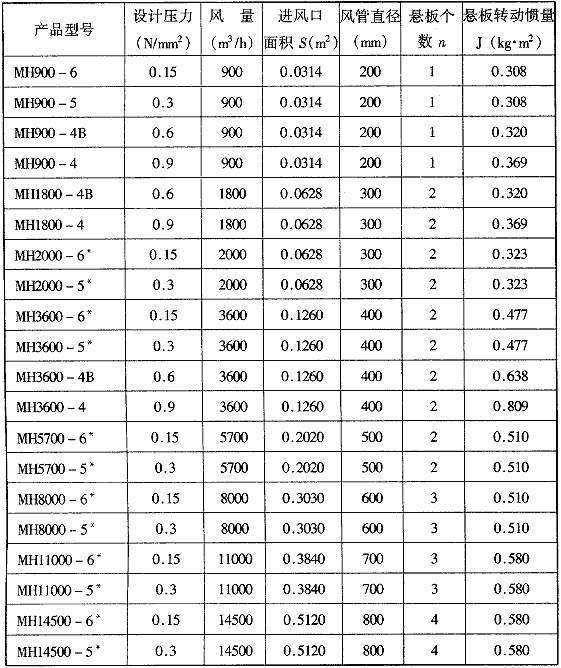

表F.0.3-2 懸板活門參數表
注：*為按國家建筑標準設計《防空地下室建筑設計》圖集(04FJ03)選用的懸板活門。
附錄G 淺埋防空地下室圍護結構傳熱量計算
G.0.1 有恒溫要求的防空地下室圍護結構的傳熱量，宜按下列公式計算：
式中 Q——恒溫淺埋防空地下室壁面?zhèn)鳠崃?w)；
Q1——室內空氣年平均溫度與年平均地溫之差引起的壁面?zhèn)鳠崃?W)；
Q2——地面建筑與防空地下室溫差引起的頂板傳熱量(W)；
Q3——地表面溫度年周期性波動通過地下室外墻傳遞的熱量(W)；
tnc——防空地下室內空氣恒定溫度（或年平均溫度）(℃)；
t0——地下室周圍巖(土)體的年平均溫度(℃)；
N——壁面年平均傳熱計算參數(W/℃)；
α——換熱系數，一般取5.8～8.7(W/(m2·℃))；
l——地下建筑物長度；
b——地下建筑物寬度；
h——地下建筑物高度；
Tpb——年平均溫度參數，根據土壤的導熱系數，建筑物的寬度b和高度h值，查表G.0.1-1確定；
K——樓板傳熱系數(W/(m2·℃))；
αb——地下室與地面建筑的換熱系數(W/(m2·℃))；
δ——地下室與地面建筑之間樓板的厚度；
λb——樓板材料的導熱系數(W/(m·℃))；
t'np——地面建筑內空氣日平均溫度(℃)；
Θdb——地表面溫度年周期性波動引起的側壁面溫度參數，根據土壤的λ和α(壁面導溫系數)以及建筑物高度h查表G.0.1-2；
θd——地表面溫度年周期性波動波幅(℃)，計算時可查表G.0.1-3；
+——夏季取“－”，冬季取“＋”。

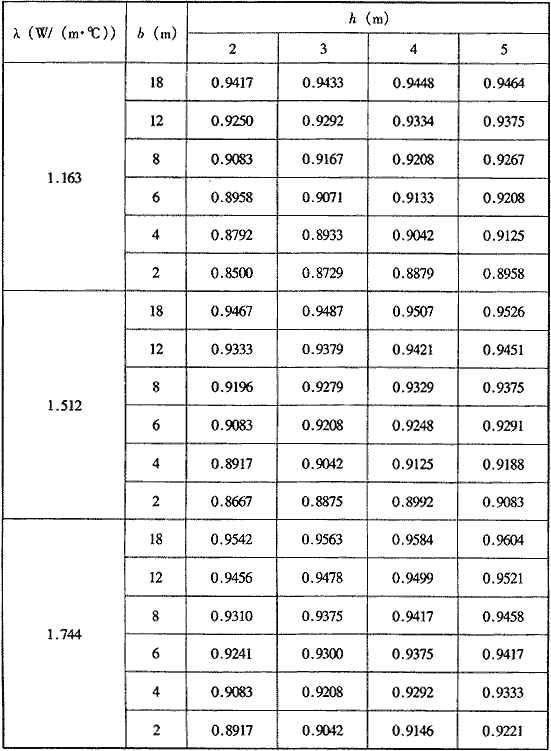

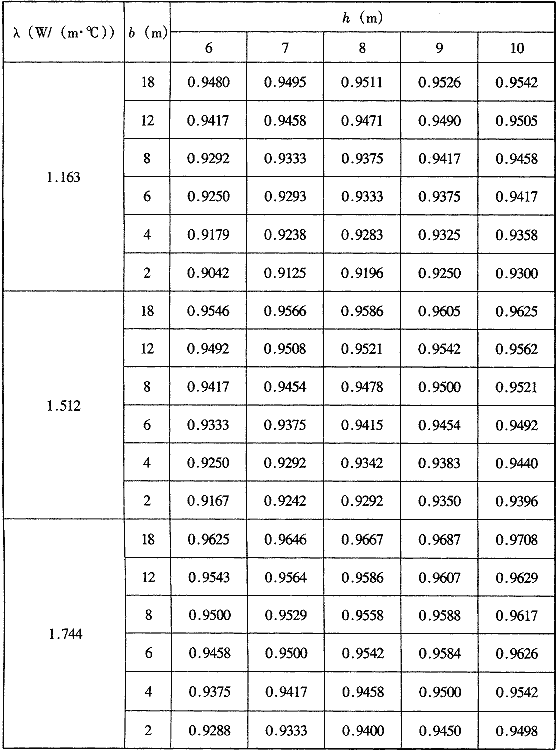

表G.0.1-1 年平均溫度參數Tpb

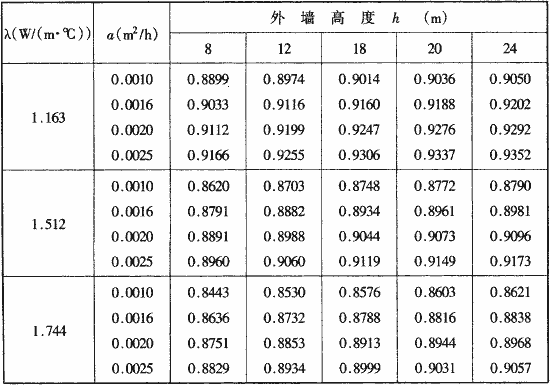

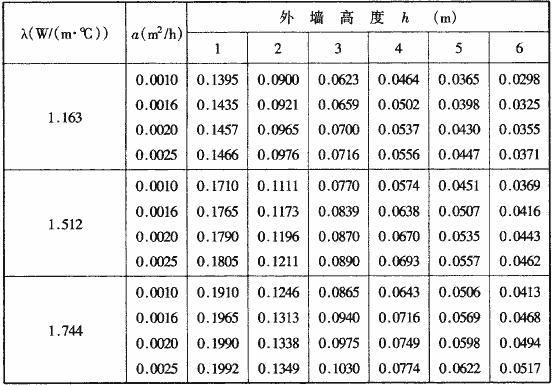

表G.0.1-2 Θdb值（外墻平均）

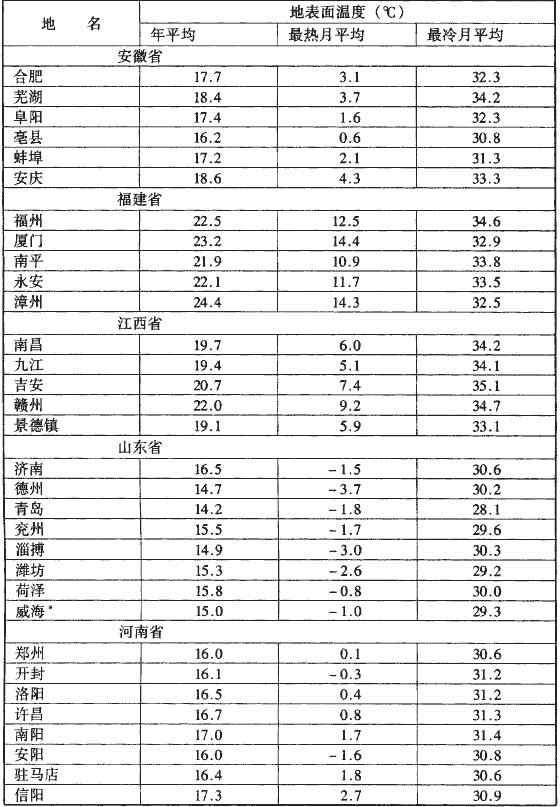

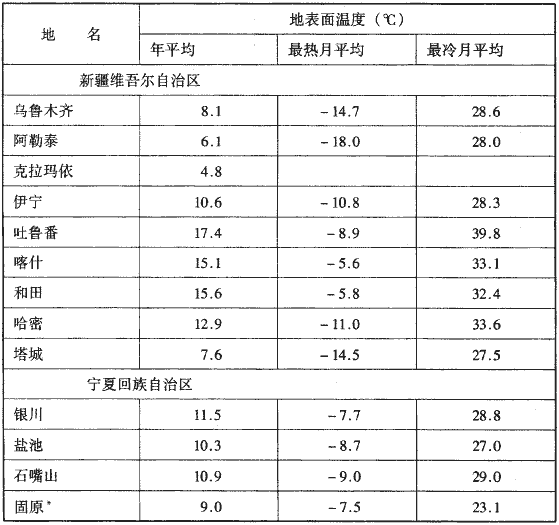

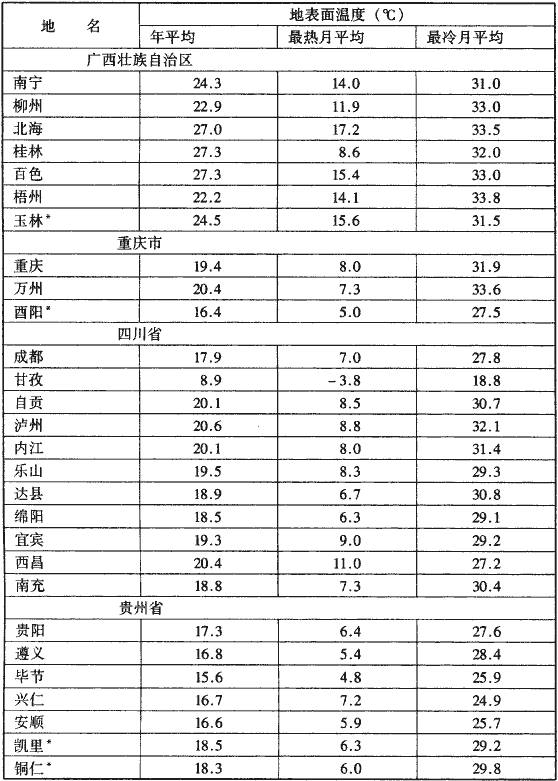

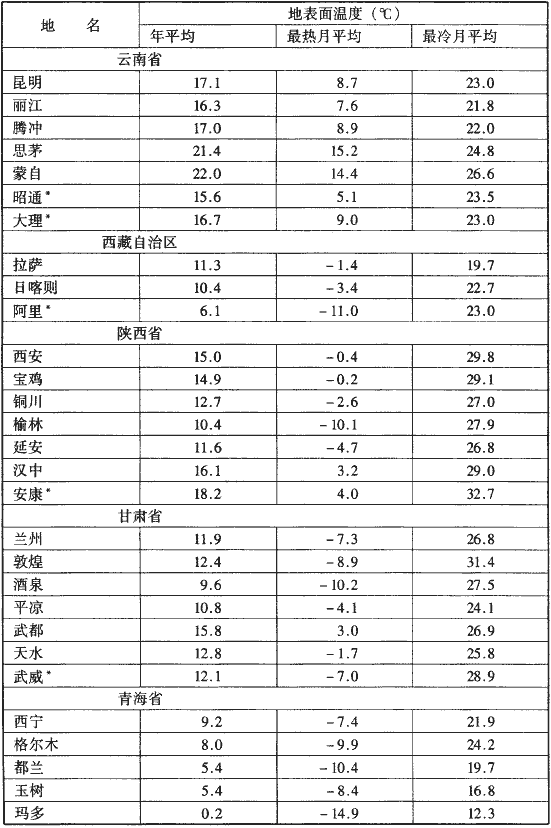

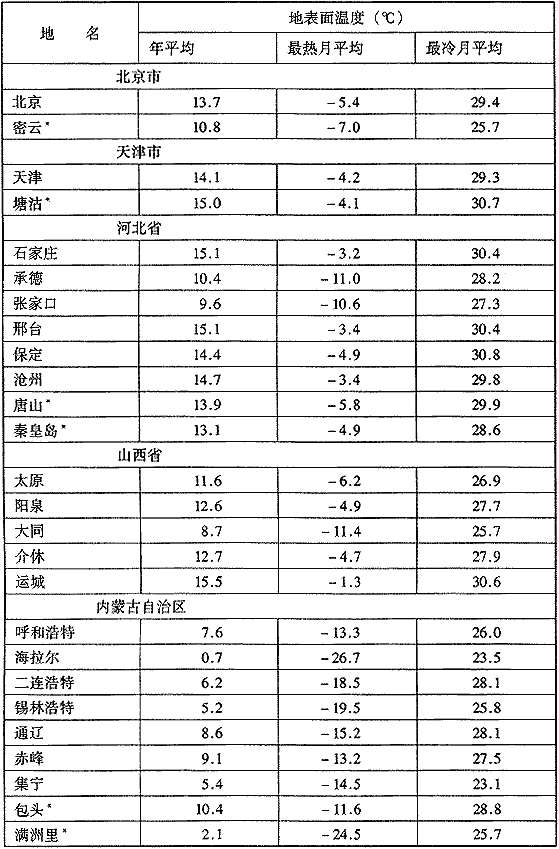

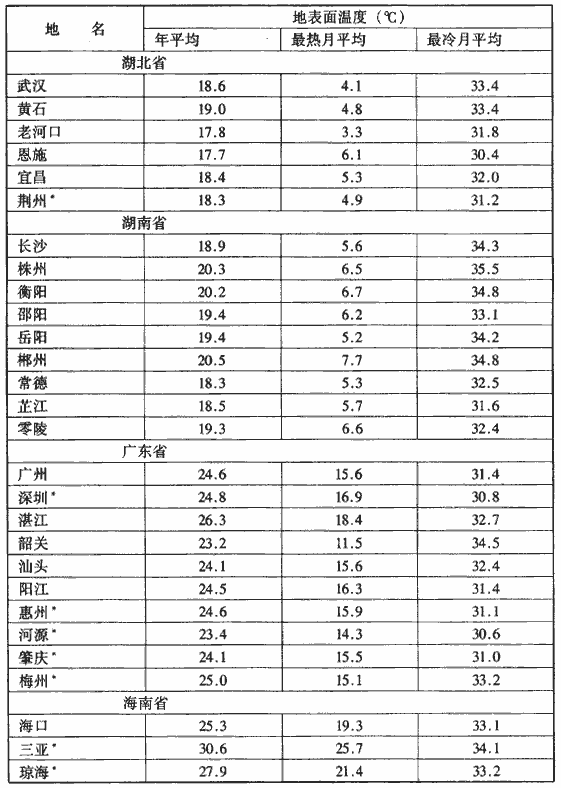

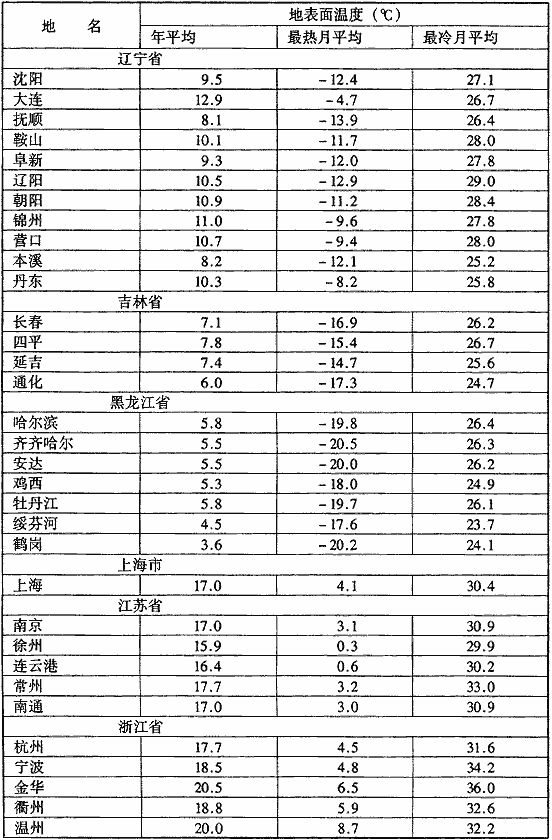

表G.0.1-3 θd值計算用表
注：帶*者為新增城市，其室外計算參數統計年份為1992年至2001年。
G.0.2 無恒溫要求的防空地下室圍護結構的傳熱量，宜按下列公式計算：
式中 Q——非恒溫淺埋防空地下室壁面?zhèn)鳠崃?W)；
Q1——恒溫傳熱量(W)，根據公式(G.0.1-2)計算；
Q2——壁面年波動傳熱量(W)；
θn1——防空地下室內空氣溫度年波幅(℃)；
tnp——防空地下室夏季室內空氣日平均溫度(℃)；
tnc——防空地下室夏季室內空氣年平均溫度(℃)；
M——壁面周期性波動傳熱計算參數(W/℃)；
Θnb——防空地下室室溫年周期波動的溫度參數，根據土壤的λ和α以及(0.5b＋h)值查表G.0.2；
±——夏季取“＋”，冬季取“－”；
kb——壁面?zhèn)鳠嵯禂?shù)(W/(m2·℃))；
其余符號意義同前。

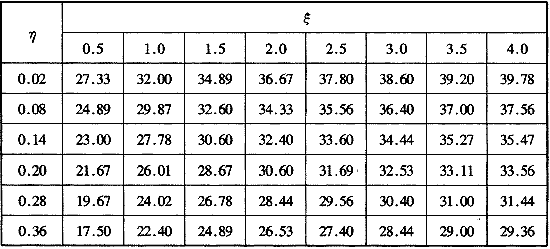

表G.0.2 Θnb值
附錄H 深埋防空地下室圍護結構傳熱量計算
H.0.1 有恒溫要求的防空地下室圍護結構傳熱量，宜按下列公式計算：
式中 Q——恒溫深埋防空地下室壁面?zhèn)鳠崃?w)；
Q1——室內空氣年平均溫度與年平均地溫之差引起的壁面?zhèn)鳠崃?W)；
Q2——地面建筑與防空地下室溫差引起的頂板傳熱量(W)，根據公式(G.0.1-4)計算確定；
tnc——防空地下室內空氣恒定溫度(℃)；
td——當?shù)氐乇砻婺昶骄鶞囟?℃)；
f(F0，Bi)——壁面恒溫傳熱計算參數，根據準數F0＝ατ/r02、Bi＝αr0/λ值，查表H.0.1-1或H.0.1-2確定。
a——壁面導溫系數(m2/h)；
τ——預熱時間；
α——換熱系數(W/(m2·℃))；
λ——導熱系數(W/(m·℃))
r0——防空地下室當量半徑；
體形為當量圓柱體的防空地下室：r0＝P/2π（P為防空地下室橫斷面周長，m）
體形為當量球體的防空地下室：r0＝0.62V1/3（V為防空地下室體積，m3）
m——壁面?zhèn)鳠嵝拚禂?shù)：襯砌結構m＝1；襯套結構、巖石m＝0.72；土壤m＝0.86；
F——傳熱壁面面積(m2)。

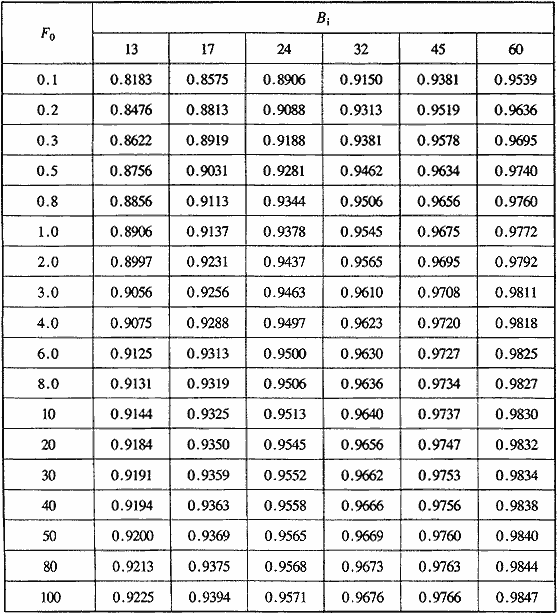

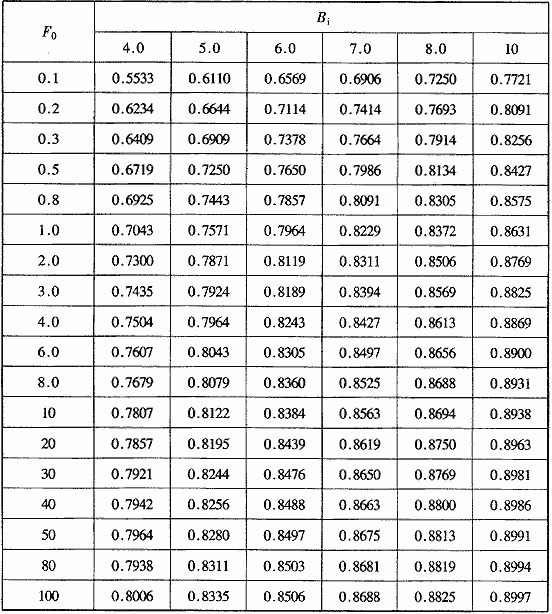

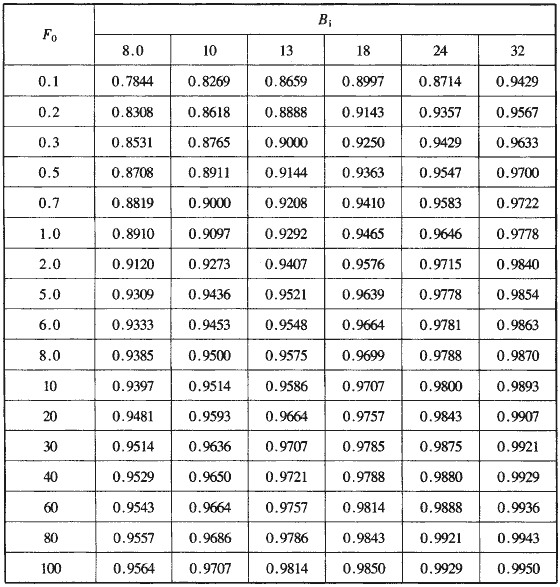

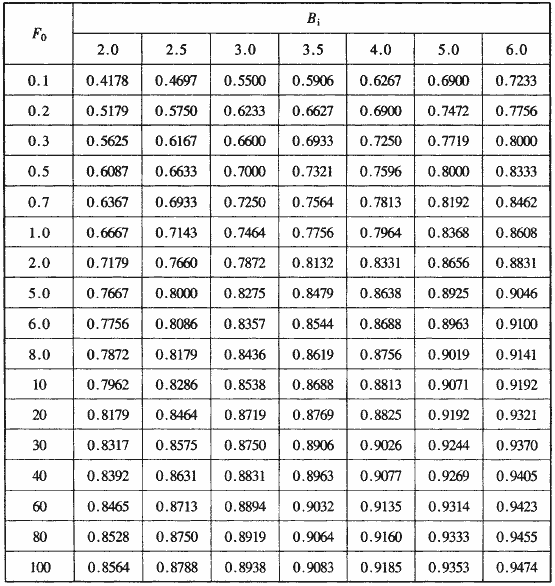

表H.0.1-1 當量圓柱體地下建筑壁面?zhèn)鳠嵊?jì)算參數f(F0，Bi)
表H.0.1-2 當量球體地下建筑壁面?zhèn)鳠嵊?jì)算參數f(F0，Bi)

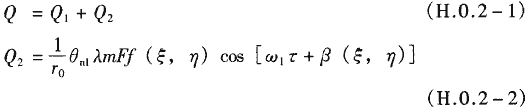

H.0.2 無恒溫要求的防空地下室圍護結構傳熱量，宜按下列公式計算：
式中 Q——無恒溫深埋防空地下室壁面?zhèn)鳠崃?W)；
Q1——壁面恒溫傳熱量(W)，根據公式(H.0.1-2)計算；
Q2——壁面年波動傳熱量(W)；
f(ξ,η)，β(ξ,η)——壁面年周期波動傳熱計算參數和壁面熱流超前角度，根據準數ξ，η值查表H.0.2-1至H.0.2-4；
ω1——溫度年周期性波動頻率(rad/h)；
τ——自防空地下室室內空氣溫度年波動出現最大值為起點的時間。
其余符號意義同前。

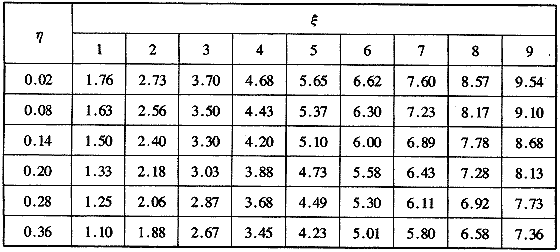

表H.0.2-1 當量圓柱體地下建筑年周期波動傳熱計算參數f(ξ,η)

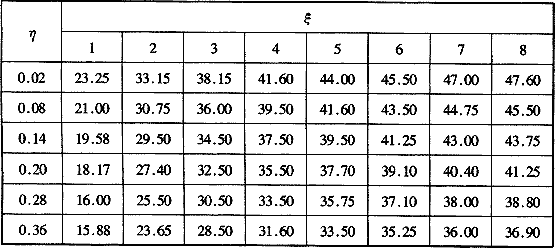

表H.0.2-2 當量圓柱體地下建筑年周期波動傳熱超前角度β(ξ,η)

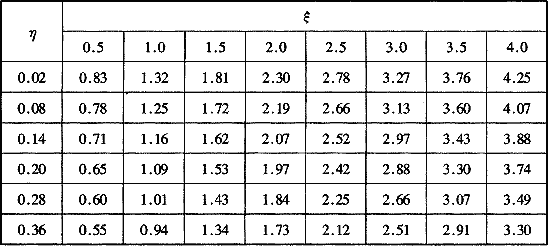

表H.0.2-3 當量球體地下建筑年周期波動傳熱計算參數f(ξ,η)
表H.0.2-4 當量球體地下建筑年周期波動傳熱超前角度β(ξ,η)
