GB/T 28888-2012 下水道及化糞池氣體監測技術要求 （完整版）
1 范圍
1 范圍
本標準規定了下水道及化糞池氣體監測種類和監測系統結構、要求、監測終端試驗方法和監測終端檢驗規則等。
本標準適用于下水道及化糞池的有毒和可燃?xì)怏w監測。污水泵站、污水處理廠、垃圾填埋場的氣體監測可參照?qǐng)?zhí)行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB/T 2423.5-1995 電工電子產品環境試驗 第二部分：試驗方法 試驗Ea和導則：沖擊
GB/T 2423.8-1995 電工電子產品環境試驗 第二部分：試驗方法 試驗Ed：自由跌落
GB/T 2423.10-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）
GB 3836.1-2010 爆炸性環境 第1部分：設備 通用要求
GB 3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB 3836.4-2010 爆炸性環境 第4部分：由本質安全型“i”保護的設備
GB 4208 外殼防護等級（IP代碼）
GB/T 10111-2008 隨機數的產生及其在產品質量抽樣檢驗中的應用程序
GB 12358-2006 作業場所環境氣體檢測報警儀 通用技術要求
GB 15322.1-2003 可燃?xì)怏w探測器 第1部分：測量范圍為0～100％LEL的點型可燃?xì)怏w探測器
MT 210-1990 煤礦通信、檢測、控制用電工電子產品基本試驗方法
3 術語和定義
3.1 監測終端 monitoring terminal
實現對監測點的氣體濃度和終端設備工作狀態進行檢測，并將數據上傳至監測管理平臺，同時可接收監測管理平臺的指令并按指令進行相應操作的監測點物理終端設備。
3.2 采集點 collection point
監測終端現場數據采集的最小單位。
3.3 監測區域 monitor area
一個或者多個采集點構成的區域。
3.4 監測管理平臺 monitoring and management platform
對監測區域?qū)嵤┓旨?jí)管理的軟件系統。
3.5 監測系統 monitoring system
具有數據采集、傳輸、存儲、處理、顯示、打印、報警等功能的軟、硬件組合。
3.6 采樣間隔 sampling interval
對氣體進行相鄰兩次采樣的間隔時間。
3.7 報警設定值 alarm setting value
預先設置的報警啟動值。
注：改寫GB 15322.1-2003，定義3.1。
3.8 報警動作值 alarm value
監測終端報警時對應的最小氣體濃度值。
注：改寫GB 15322.1-2003，定義3.2。
3.9 預警設定值 early warning setting value
對氣體濃度值的預警界限，表示氣體濃度已經趨近危險值。
3.10 顯示值 displayed value
監測終端顯示的測量數值。
注：改寫GB 13486-2000，定義3.1。
3.11 零點 zero point
監測終端在清潔空氣中正常工作時的顯示值。
[GB 13486-2000，定義3.2]
3.12 基本誤差 basic error
在正常試驗條件下所測定的監測終端的誤差值。
[GB 13486-2000，定義3.5]
3.13 校準點 calibration point
監測終端為滿足測量準確度所選擇的校準氣體樣值。
3.14 響應時間(T90) response time
當測量氣體濃度發生階躍變化時，監測終端顯示值達到穩定值的90％時所需的時間。
注：改寫GB 20936.1-2007，定義3.6.6。
4 氣體監測種類
4 氣體監測種類
監測氣體種類為：甲烷、一氧化碳、硫化氫、氧氣、氯氣、二氧化硫等氣體。
5 監測系統結構
5.1 系統軟件物理結構

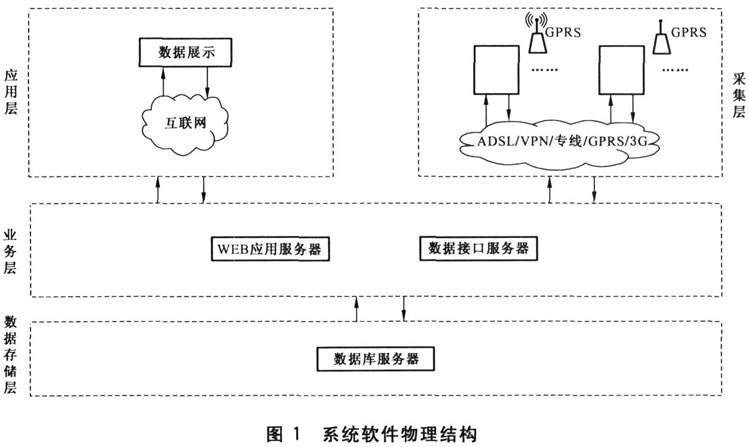

系統軟件物理結構參見圖1。監測終端采集數據，通過網絡傳輸給數據接口服務器，經過系統處理存入系統數據庫中，再由WEB應用服務器進行顯示。
5.2 監測管理平臺結構

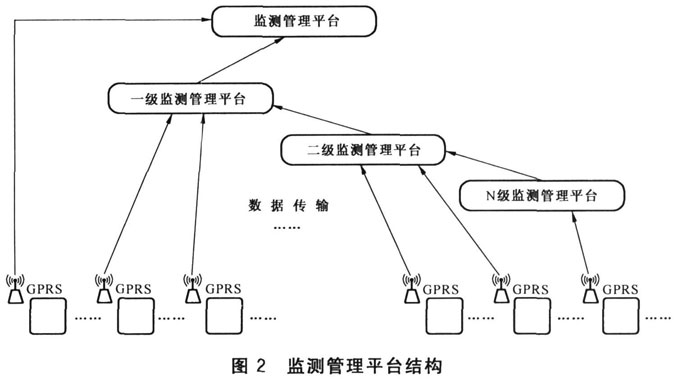

監測管理平臺結構參見圖2。應采用多層結構進行管理，上級管理平臺既能管理下一級管理平臺，也能實現對最末端監測終端進行遠程監視等管理功能。
6 要求
7 監測終端試驗方法
7.1 環境條件
除環境試驗或有關標準中另有規定外，試驗應在下列環境條件下進行：
a)溫度：(15～35)℃；
b)相對濕度：(45～75)％；
c)大氣壓力：(80～116)kPa。
7.3 外觀及結構檢查
用目測方法檢查監測終端外觀及結構。
7.5 工作穩定性測定
將調整好的監測終端在空氣中連續運行15d，每隔12h記錄零點并按規定流量通入表5所規定的標準氣樣3min，記錄顯示值和輸出信號值。試驗期間不應調整監測終端。
7.6 響應時間(T90)測定
按規定流量通入清潔空氣，待監測終端零點穩定后，以相同的流量通入表5所規定的標準氣樣3min，記錄顯示值。然后通入清潔空氣，待監測終端零點穩定后，把以相同的流量通入表5所規定的標準氣樣，并開始記錄監測終端的指示值達到原顯示值90％所需要的時間，測量3次，取其算術平均值。
7.8 備用電源連接工作時間試驗
用準確度為0.5級的電流表測定監測終端滿負載工作時的電流值，將蓄電池的額定容量除以額定工作電流即為連續工作時間。
7.9 絕緣電阻檢測
按GB 15322.1-2003中6.12規定的方法進行。
7.10 工頻耐壓試驗
按MT 210-1990中第8章規定的方法進行。
7.13 恒定濕熱試驗
按GB/T 2423.3-2006中試驗Cab規定的方法進行，在溫度為(40±2)℃，相對濕度為(93±3)％RH條件下，持續時間為10d，監測終端非包裝，不通電，不進行中間檢測，試驗后，在7.1規定的條件下保持2h，進行絕緣電阻與工頻耐壓試驗，再測定基本誤差，并檢查其外觀。
7.14 振動試驗
按GB/T 2423.10-2008中試驗Fc規定的方法進行，嚴酷等級：掃頻頻率范圍10Hz～150Hz，加速度幅值為50m/s2，掃頻循環次數為5次，監測終端不包裝，固定使用的監測終端不通電，不進行中間檢測，機載移動使用的監測終端通電，進行中間檢測，試驗后，進行外觀檢查和測定基本誤差。
7.15 沖擊試驗
按GB/T 2423.5-1995中試驗Ea規定的方法進行，嚴酷等級：峰值加速度為500m/s2，脈沖持續時間為(11±1)ms，3個軸線每個方向連續沖擊3次（共18次），監測終端不包裝，固定使用的監測終端不通電，不進行中間檢測；機載移動使用的監測終端通電，進行中間監測，試驗后，進行外觀檢查和測定基本誤差。
7.16 跌落試驗
按GB/T 2423.8-1995中試驗Ed規定的方法進行，嚴酷等級：跌落高度為500mm，以正常使用方向自由落向平滑、堅硬的混凝土面上共50次，監測終端不包裝，不進行中間檢測；試驗后，進行外觀檢查，再測定基本誤差。
8 監測終端檢驗規則
8.1 檢驗分類
檢驗分出廠檢驗和型式檢驗。
8.4 抽樣
從出廠檢驗合格的監測終端中按GB/T 10111-2008規定的方法進行，抽樣基數不少于10臺。抽樣數量不少于3臺。
8.5 判定規則
受檢監測終端為3臺。在檢驗中，如6.2.10、6.2.11、6.2.12、6.2.13、6.2.14、6.2.22.6項中有一臺項不合格，或其他項目中有2臺項不合格，則判該批產品為不合格。如不包括6.2.10、6.2.11、6.2.12、6.2.13、6.2.14、6.2.22.6項的其他項目中有一臺項不合格則對全項目加倍復檢，如仍有不合格，則判該批監測終端為不合格。
