GB/T 50451-2017 煤礦井下排水泵站及排水管路設計規范 （完整版）
1 總 則
1.0.1 為在煤礦井下排水泵站及排水管路設計中貫徹執行國家煤炭工業的法規和技術政策，確保礦井安全生產及所采用的工藝系統和設備等安全可靠、技術先進、經濟合理、節能、環保，制定本規范。
1.0.2 本規范適用于新建、改建和擴建煤礦的下列工程設計：
1 主排水泵站；
2 采區排水泵站；
3 井底水窩泵站；
4 抗災排水泵站；
5 井下排水管路。
1.0.3 礦井水的處理應比較井下處理的合理性。
1.0.4 當?shù)V井水的pH值小于5時，應采取防酸措施。
1.0.5 煤礦井下排水泵站及排水管路設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
B——泵站硐室寬度；
DN——公稱直徑；
Dw——管子外徑；
Dx——吸水管濾網直徑；
G——水泵機組總重；
H——泵井起重設備起吊高度；
Hqg——泵站底板至起重梁底面或起重機軌面高度；
Hsmax——水泵允許的最大吸水高度；
Hw——管路未淤積時的水泵工況揚程；
Hz——水泵軸中心線至水倉底板的安裝高度；
kf——電動機的富余系數；
L——泵站硐室長度；
N——電動機計算功率；
p——計算管段的最大工作壓力；
p′a——水泵安裝地點的大氣壓力；
p′v——水泵安裝地點實際水溫的飽和蒸汽壓力；
PN——公稱壓力；
Qp——通過配水閘閥的最大流量；
Qw——管路未淤積時的水泵工況流量；
Ta——管路安裝時的環境溫度；
Tj——計算管段的環境極限溫度；
[σ]——管材許用應力；
[△h]——水泵樣本必需的汽蝕余量；
ηw——管路未淤積時的水泵工況效率；
ηm——機械傳動效率；
δ——計入附加厚度后的管壁計算厚度；
δ′——管子計算壁厚；
φ——管子焊縫系數。
3 泵站型式的選擇
3.0.1 在滿足水泵吸程和通風條件下，正常排水系統宜采用吸入式離心泵站。
3.0.2 正常排水系統在下列情況下宜采用潛水泵站：
1 采用吸入式離心泵，吸水高度不能滿足要求時；
2 采用吸入式離心泵站，導致通風困難，泵站溫度過高，而采取降溫措施又不經濟時；
3 采用吸入式離心泵站，噪聲超過規定，而采取降噪措施又不經濟時。
3.0.3 抗災排水系統應采用潛水泵站。
4 排水設備及管路選擇
5 排水設備及管路布置與安裝
6 供配電、控制和照明
附錄A 吸入式離心泵站的布置
A.0.1 吸入式離心泵站宜軸向單排布置。水泵臺數較多、泵站長度過長時，如硐室圍巖條件好，可采用雙排布置。
A.0.2 單排布置泵站的硐室長度和寬度宜符合下列規定：
1 泵站硐室長度可按下式計算，當采用真空泵引水時，泵站硐室應增加真空泵布置所需長度：
式中：L——泵站硐室長度；
Njz——機組臺數；
Ljj——機組凈間距，應滿足電動機轉子抽芯和水泵的檢修要求，如果設有集中檢修區，則可適當減小，但不得小于0.8m；
Ljz——機組長度；
Ldj——大件(水泵、電動機、平板車)中的最大長度；
Ljx——集中檢修區長度，如果機組臺數多，Ljj又較長，則宜設檢修區，以減小Ljj；如果不設，則為零；
Lzb——值班室長度，如果不設，或與集中檢修區合并，或設置值班壁龕時，則為零。
2 泵站硐室寬度可按下列公式計算，并應取其大者：
式中：B——泵站硐室寬度；
B1——基礎邊(靠吸水井側)至硐室壁的距離，宜取為0.8m～1.0m，并不應小于0.7m；
B2——基礎寬度；
B3——水泵或電動機外形(靠軌道側)至基礎寬度中心線的距離；
B4——大件(水泵、電動機、平板車)中的最大寬度；
B5——控制箱的厚度。
A.0.3 雙排布置泵站的硐室長度和寬度宜符合下列規定：

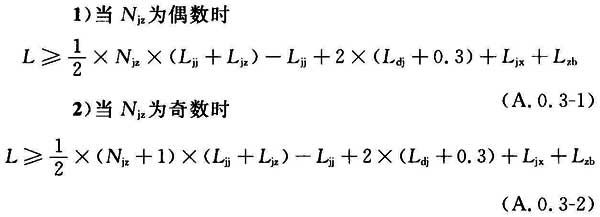

1 泵站硐室長度可按下列公式計算：
3)當采用真空泵引水時，泵站硐室長度應增加真空泵布置所需長度。
2 泵站硐室寬度可按下列公式計算，并應取其大者：

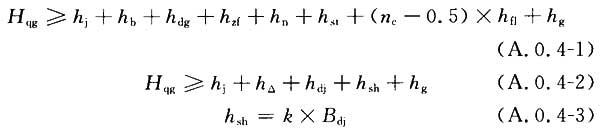

A.0.4 泵站底板至起重梁底面或起重機軌面的高度可按下列公式計算，并應取其大者：
式中：Hqg——泵站底板至起重梁底面或起重機軌面高度；
hj——水泵基礎頂面至泵站底板高度；
hb——水泵高度(包括底座)(m)；
hdg——短管長度(如果需要)(m)；
hzf——閘閥高度；
hn——止回閥高度或微阻緩閉止回閥高度；
hst——三通高度；
hsh——繩環高度；
hfl——法蘭直徑；
nc——泵站干管層數；
h△——設備吊離基礎的高度，(h△＋hj)不小于平板車的高度；
hdj——大件(水泵、電動機)中的最大高度；
Bdj——大件(水泵、電動機)中的最大寬度；
hg——吊鉤中心至起重梁底面或起重機軌面高度；
k——系數，起吊水泵可取0.8，起吊電動機可取1.2。
A.0.5 水泵吸水管和排水管(包括閥門)的質量不得由水泵支撐，應分別由支架承擔。
A.0.6 每臺水泵應有單獨的吸水管，其長度不宜超過10m，并應減少?gòu)濐^的數量。
A.0.7 水泵、吸水管、配水井(吸水井)及水倉相互之間主要相關尺寸的確定，應滿足圖A.0.7-1和圖A.0.7-2中有關尺寸的規定。
A.0.8 每臺水泵宜單獨使用一個吸水小井，吸水井直徑不得小于3Dx，且不應小于1.2m。單臺水泵流量小于100m3／h時，可兩臺泵共用一個吸水小井，但兩吸水管濾網中心線距離不宜小于3.5Dx。
A.0.9 配(吸)水井井口應裝設活動蓋板，蓋板宜采用不小于5mm厚的花紋鋼板。
A.0.10 配(吸)水井內應設有爬梯，必要時可設搭板窩。

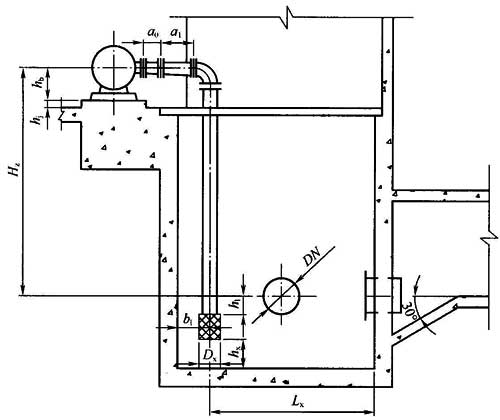

圖A.0.7-1 水泵、吸水管、配水井(吸水井)及水倉之間相互關系
a0-短管長度，大于或等于0；
a1-偏心異徑管長度，不宜小于大小管徑差的5倍；
(a0＋a1)-水泵入口前直管段總長度，不宜小于3倍的水泵吸水口直徑；
b1-吸水管濾網中心線距最近井壁的間距，距水泵側井壁可取(0.8～1.0)Dx，距側壁可取1.5Dx，且不小于Dx＋100mm；
Dx-吸水管濾網直徑；
h1-配(吸)水井最低水位到吸水管濾網上緣的距離，不得小于(1.0～1.25)Dx，且不得小于500mm；
hx-吸水管濾網下緣距配(吸)水井底距離，不應小于(0.6～0.8)Dx，且不得小于700mm；
Lx-吸水管濾網中心線至配(吸)水井入口距離，小得小于4Dx

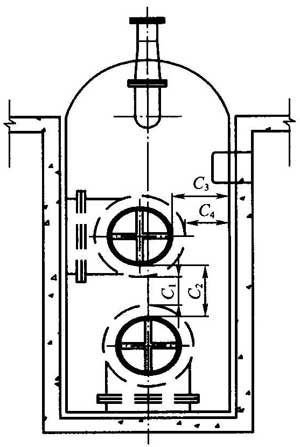

圖A.0.7-2 配水閘閥與配水井(吸水井)之間相互關系
C1-配水閘閥法蘭之間最小凈距，不應小于150mm；
C2-配水閘閥操作手輪之間凈距，不應小于500mm；
C3-配水閘閥操作手輪距配水井井壁間距，不應小于700mm，當雙配水井集中布置共享一個壁龕時，可不受限制；
C4-配水閘閥法蘭距配水井井壁間距，不應小于200mm
附錄B 吸入式離心泵站設備安裝
B.0.1 地腳螺栓應選用標準地腳螺栓，并應符合下列規定：
1 地腳螺栓直徑應根據設備底座上地腳螺栓孔的孔徑，按表B.0.1確定：

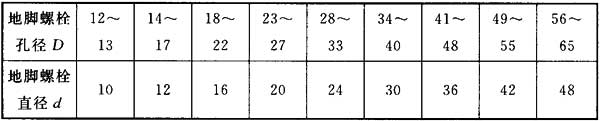

表B.0.1 地腳螺栓直徑
2 地腳螺栓長度應按下列情況分別計算(圖B.0.1)：

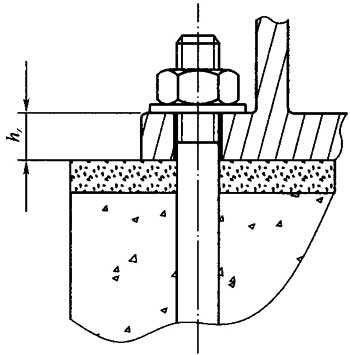

圖B.0.1 地腳螺栓長度計算示意圖
式中：l——螺栓長度；
d——螺栓直徑；
hz——底座厚度。
B.0.2 水泵和電動機基礎設計應符合下列規定：
1 水泵和電動機應安裝在同一個混凝土基礎之上，混凝土強度等級不應低于C20。
2 當基礎位于整體性較好的基巖上時，可采用錨樁(桿)基礎；錨樁(桿)基礎的設計應按現行國家標準《動力機器基礎設計規范》GB 50040的有關規定執行。
3 水泵和電動機的混凝土基礎各部分尺寸的確定應符合下列規定(圖B.0.2)：

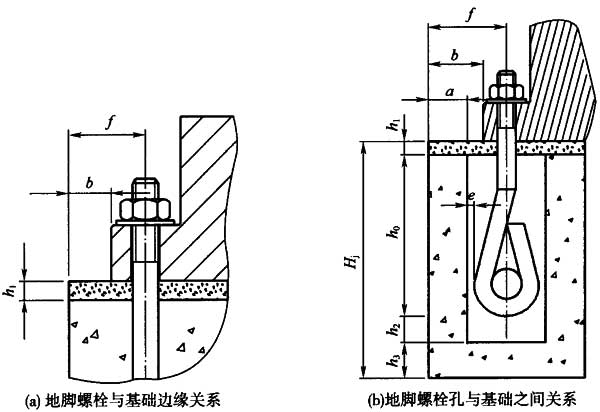

圖B.0.2 基礎與地腳螺栓之間關系
b-機器底座邊緣距基礎邊緣的距離，不宜小于100mm；
f-基礎螺栓軸線距基礎邊緣的距離，不應小于4倍螺栓直徑；
a-基礎螺栓預留孔邊緣距基礎邊緣凈距離，不應小于100mm；
e-螺栓距孔壁的距離，不應小于15mm，且基礎螺栓預留孔最小應為80mm×80mm
4 基礎厚度應按下列公式計算，并應取其大者：
式中：Hj——基礎厚度；
h1——二次灌漿層厚度，不應小于25mm，不宜大于100mm，并以微膨脹混凝土填充密實；
h0——地腳螺栓一次埋入長度，不應小于20d—h1(帶彎鉤地腳螺栓)或15d—h1(帶錨板地腳螺栓)；
h2——地腳螺栓底至預留孔底的距離，宜取50mm～100mm；
h3——預留孔底至基礎底面的距離，不應小于100mm；
G——水泵機組總重(N)；
S——基礎平面面積(mm2)；
γc——混凝土重度(N／mm3)，可取(22～24)×10-6N／mm3。
5 機組的基礎初步確定后，除工程實例證明可行者外，有條件時應按有關規范做靜力計算和動力校核。
6 機組基礎的四周應設集水槽，并應引入吸(配)水井。
B.0.3 水泵與電動機之間的聯軸器應設防護罩。
附錄C 鋼管路縱向穩定性計算

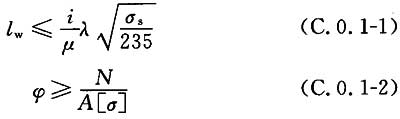

C.0.1 立井井筒排水管路可視為中心受壓桿件，在確?？v向穩定的條件下，其最大允許約束長度應按下列公式計算，
可按表C.0.1根據φ查得：
式中：lw——最大允許約束長度；
i——管子橫斷面慣性半徑；
μ——長度系數，取決于兩端約束條件：兩端固定，可取0.65；一端固定，一端鉸支，可取0.8；一端固定，另一端允許側移，可取1.2；一端鉸支，另一端允許側移，可取2.1；
λ——長細比；
σs——管材屈服極限(MPa)；
φ——軸心受壓桿件穩定系數；
N——管路軸心壓力(N)；
A——管子橫斷面金屬面積(mm2)；
[σ]——管材許用應力(MPa)，可按本規范第4.5.7條規定取值。

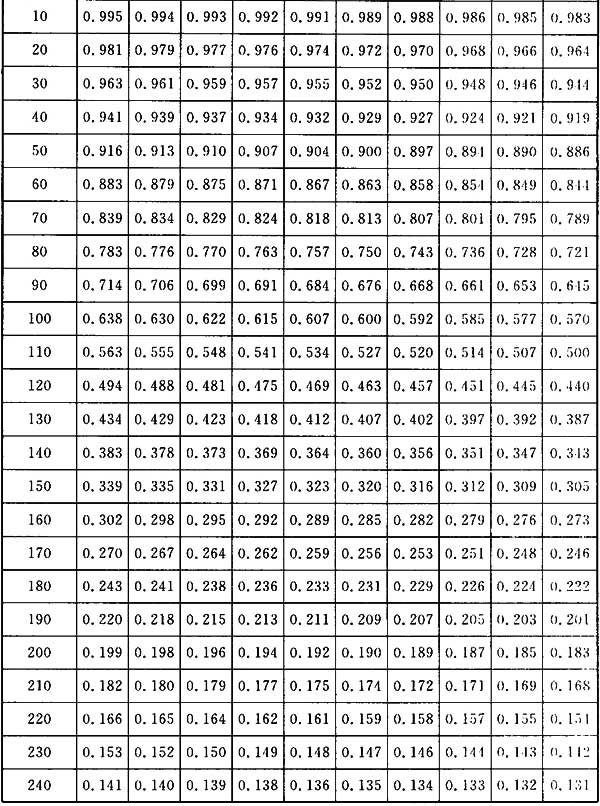

表C.0.1 軸心受壓桿件穩定系數
附錄D 排水管路支承梁的荷載
D.0.1 排水管路支承梁的荷載標準值應符合下列規定：
1 永久荷載標準值Gk：支承梁自重、相應管路段管子和連接件以及防腐蝕材料的自重。
2 可變荷載標準值Qk：
1)水柱重標準值Q1k：底部支承梁所支承管路中的水柱重；
2)溫度變化標準值Q2k：不能自由伸縮的管路段因溫差引起的作用力，可按下式計算：
式中：A——管子橫斷面金屬面積(mm2)；
E——鋼材彈性模量(MPa)；
α——鋼材的線膨脹系數；
Tj——計算管段的環境極限溫度(℃)；
Ta——管路安裝時的環境溫度(℃)。
3 偶然荷載標準值A(chǔ)k：水錘力根據止回閥設置情況和水泵機組等條件計算確定。
D.0.2 排水管路支承梁的荷載效應組合應符合下列規定：
1 支承梁設計應按承載能力極限狀態進行荷載效應組合，并應符合下式要求：
式中：γ0——結構重要性系數，礦井壽命大于50a時，可取1.1；小于或等于50a時，可取1.0；
S——荷載效應組合的設計值；
R——結構構件承載力設計值。
2 荷載基本組合可按下式計算：
式中：γG——永久荷載分項系數，可取1.2；
γQ1——水柱重分項系數，可取1.2；
γQ2——溫度變化分項系數，可取1.4；
Sgk——按永久荷載標準值Gk計算的荷載效應值；
SQ1k——按水柱重標準值Q1k計算的荷載效應值；
SQ2k——按溫度變化標準值Q2k計算的荷載效應值。
3 荷載偶然組合可按下式計算：
式中：SAk——按偶然荷載標準值A(chǔ)k計算的荷載效應值。
