CJJ/T 153-2010 城鎮燃?xì)鈽?biāo)志標準 （完整版）
1 總則
1.0.1 為了規范城鎮燃?xì)鈭D形標志及其制作、使用和維護管理，發揮標志的安全警示、提示作用，制定本標準。
1.0.2 本標準適用于城鎮燃?xì)馍a(chǎn)、輸配系統及各類燃?xì)庀嚓P(guān)場所圖形標志及其制作、使用和維護管理。
1.0.3 城鎮燃?xì)鈽?biāo)志應由安全色、圖形符號及文字構成，且應具有簡單、易懂、易識別的特性，應能傳達明確而特定的警示信息。
1.0.4 城鎮燃?xì)鈭D形標志及其制作、使用和維護管理除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 禁止標志 prohibition sign
禁止人們不安全行為的圖形標志。
2.0.2 警告標志 warning sign
提醒人們對周圍環境引起注意，以避免可能發生危險的圖形標志。
2.0.3 指令標志 direction sign
強制人們必須做出某種動作或采用防范措施的圖形標志。
2.0.4 提示標志 information sign
向人們提供某種信息(如標明安全設施或場所等)的圖形標志。
2.0.5 地面標志 on-ground sign
設置在地面用于表明地下燃?xì)夤艿牢恢玫膱D形標志。
2.0.6 地上標志 above-ground sign
設置在地上且高出地面，用于表明地下燃?xì)夤艿牢恢谩傩缘膱D形標志。
2.0.7 地下標志 under-ground sign
埋設于地下，用于地下燃?xì)夤艿蓝ㄎ?、示蹤的圖形標志。
3 標志的分類
3.0.1 城鎮燃?xì)鈽?biāo)志可分為安全標志和專用標志兩類。
3.0.2 安全標志應能明確表達特定的安全信息，可由圖形符號、安全色、幾何形狀和文字構成。安全標志可分為禁止標志、警告標志、指令標志、提示標志4種類型。
3.0.3 專用標志應能明確表達燃?xì)庠O(shè)施特有的信息，可包含圖形符號、文字和管道定位裝置等。專用標志可分為燃?xì)廨斉涔芫€標志、燃?xì)庠O(shè)施名稱標志和燃?xì)鈴S站內地上工藝管道標志3種類型。
4 安全標志
5 專用標志
6 制作
6.0.1 標志的顏色應符合現行國家標準《安全色》GB 2893的有關規定。
6.0.2 標志的圖形符號、文字應清晰醒目。圖形符號與文字輔助標志必須同時、對應使用。
6.0.3 當采用本標準規定的標志時，不得更改圖形符號與文字輔助標志，可根據需要轉換成鏡相圖形符號。
6.0.4 標志的基本尺寸除按本標準要求執行外，可根據現場實際情況按比例縮放。當需要新增標志時，應按本標準的有關規定執行。
6.0.5 標志牌應采用堅固耐用的材料制作，不得使用遇水變形、變質或易燃的材料。有觸電危險的作業場所應使用絕緣材料。
6.0.6 室外露天設置的燃?xì)鈽?biāo)志表面應具有逆反光或自發光功能。
6.0.7 地上標志的基礎應能確保標志安裝穩固。
6.0.8 地下標志應采用耐腐蝕、具有一定強度的材料制作。
7 使用、維護和管理
引用標準名錄
引用標準名錄
1 《安全色》GB 2893
2 《漆膜顏色標準》GB／T 3181-2008
本標準用詞說明
本標準用詞說明
1 為便于在執行本標準條文時區別對待，對要求嚴格程度不同的用詞說明如下：
1)表示很嚴格，非這樣做不可的：
正面詞采用“必須”，反面詞采用“嚴禁”；
2)表示嚴格，在正常情況下均應這樣做的：
正面詞采用“應”，反面詞采用“不應”或“不得”；
3)表示允許稍有選擇，在條件許可時首先應這樣做的：
正面詞采用“宜”，反面詞采用“不宜”；
4)表示有選擇，在一定條件下可以這樣做的，采用“可”。
2 條文中指明應按其他有關標準執行的寫法為：“應符合……的規定”或“應按……執行”。
附錄A 地面標志常用圖形

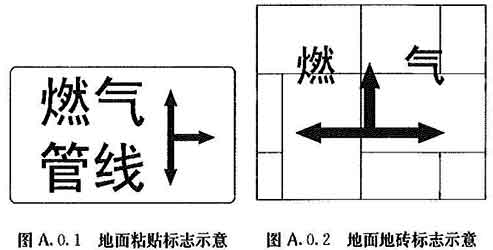

A.0.1 地面粘貼標志可按圖A.0.1設置。
A.0.2 地面地磚標志可按圖A.0.2設置。

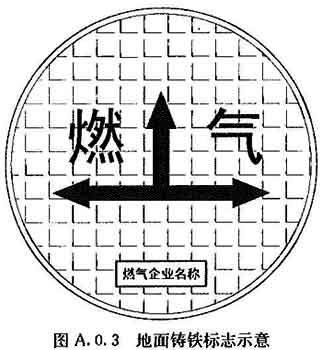

A.0.3 地面鑄鐵標志可按圖A.0.3設置。
附錄B 地上標志常用圖形

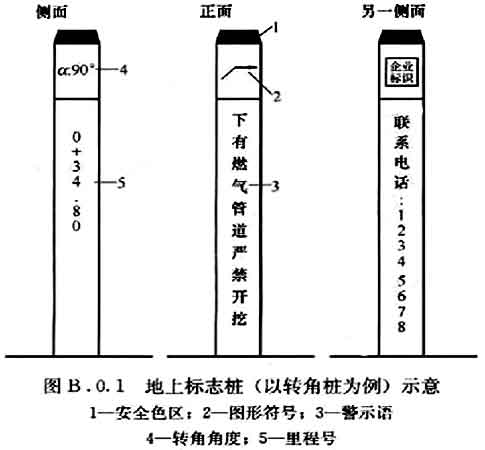

B.0.1 地上標志樁可按圖B.0.1設置。

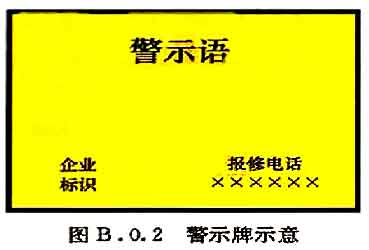

B.0.2 警示牌可按圖B.0.2設置。
附錄C 工藝管道標志涂刷
C.0.1 天然氣工藝管道可按圖C.0.1涂刷。

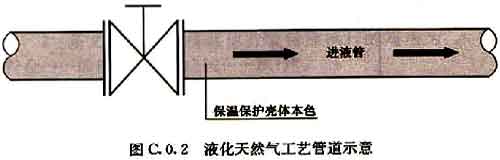

C.0.2 液化天然氣工藝管道可按圖C.0.2涂刷。
附錄D 電子標識器(球形)安裝
D.0.1 電子標識器應安裝在管道上方位置，深度埋設應滿足產品說明書的要求。
D.0.2 電子標識器與管頂表面的間距不得小于100mm。
D.0.3 球形電子標識器可按圖D.0.3設置。

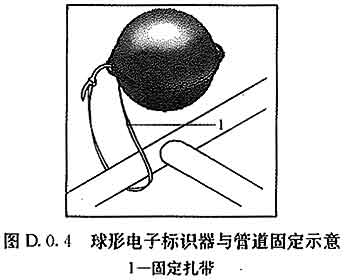

D.0.4 電子標識器應采取適當措施固定于管道上，可按圖D.0.4進行固定。
