CJJ/T 104-2014 城鎮供熱直埋蒸汽管道技術規程 (完整版)
1 總 則
1.0.1 為規范城鎮供熱直埋蒸汽管道的設計、施工、驗收及運行維護,統一技術要求,確保工程質量,做到經濟合理、安全適用,制定本規程。
1.0.2 本規程適用于工作壓力小于或等于2.5MPa,溫度小于或等于350℃,直接埋地敷設的鋼質外護蒸汽保溫管道的設計、施工、驗收及運行維護。
1.0.3 在地震、濕陷性黃土、膨脹土等地區,直埋蒸汽管道工程除應符合本規程外,還應符合現行國家標準《室外給水排水和燃氣熱力工程抗震設計規范》GB 50032、《濕陷性黃土地區建筑規范》GB 50025和《膨脹土地區建筑技術規范》GB 50112的有關規定。
1.0.4 直埋蒸汽管道的設計、施工、驗收及運行維護,除應符合本規程外,尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 直埋蒸汽管道 directly buried steam pipe
直接埋設于土層中輸送蒸汽的預制保溫管道。
2.0.2 工作管 working pipe
在直埋蒸汽保溫管結構中,用于輸送蒸汽的鋼管。
2.0.3 外護管 outer protective pipe
保溫層外抵抗外力和環境對保溫材料的破壞和影響,具有足夠機械強度和可靠防水性能的套管。
2.0.4 防腐層 antiseptic layer
為防止外護鋼管腐蝕而在其表面覆蓋并緊密結合的耐腐蝕材料層。
2.0.5 保溫管補口 heat preservation pipe patch
直埋蒸汽管道連接處的保溫層、外護管及防腐層的接口處理。
2.0.6 排潮管 casing drain
排出工作管與外護管之間水汽的導管。
2.0.7 內固定支座 inside fixed support
保證工作管與外護管間不發生相對位移的管路附件。
2.0.8 外固定支座 outside fixed support
保證外護管與固定墩間不發生相對位移的管路附件。
2.0.9,內外固定支座 inside and outside fixed support
保證工作管、外護管和固定墩三者間不發生相對位移的管路附件。
2.0.10 輻射隔熱層 radiation heat insulation layer
在帶有空氣層的保溫結構中,在空氣層壁面設置拋光金屬鋁箔層,利用其表面低發射率和高反射率的特性,減少表面輻射換熱而提高絕熱效果的結構。
2.0.11 抽真空 vacuum
使工作管和外護管之間具有一定真空度的工藝過程。
3 管道布置與敷設
4 管路附件
5 管道強度計算及應力驗算
6 保溫結構和保溫層
7 外護管及防腐
8 施工與驗收
9 運行管理
附錄A 全國主要城市實測地溫(深度0.0M~3.2M)月平均值
附錄A 全國主要城市實測地溫(深度0.0m~3.2m)月平均值

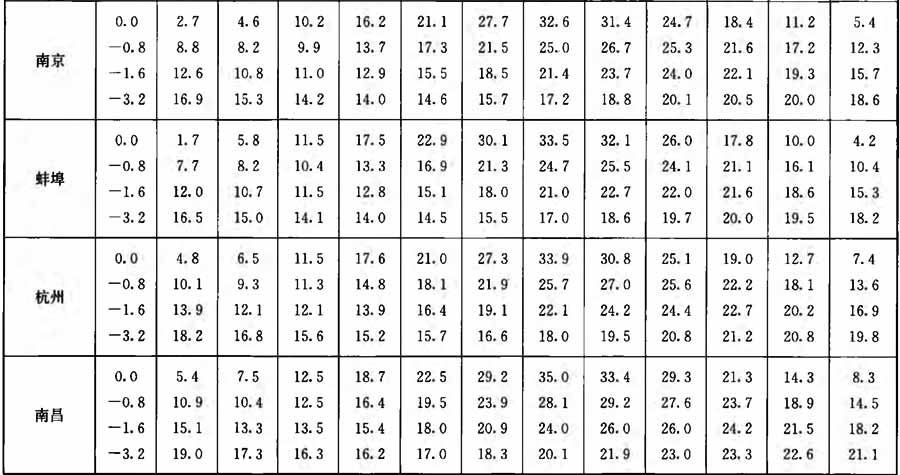

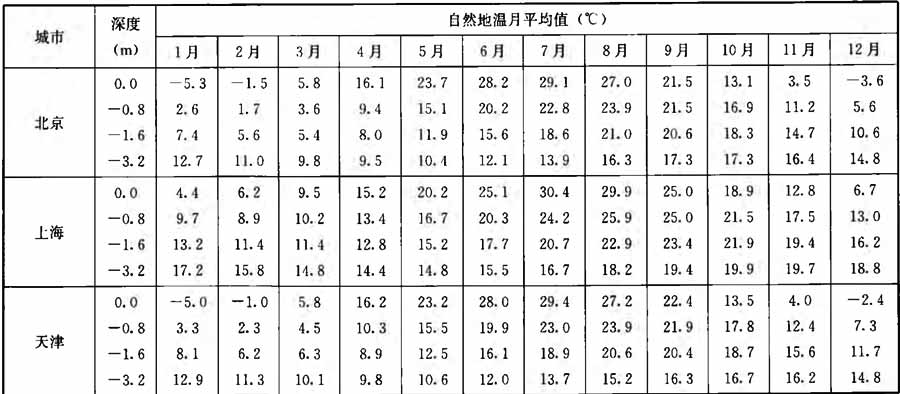

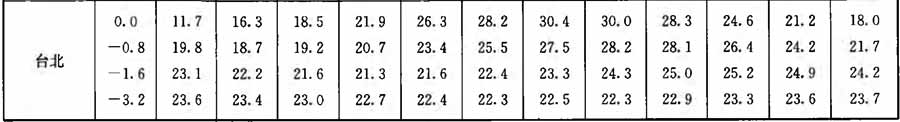

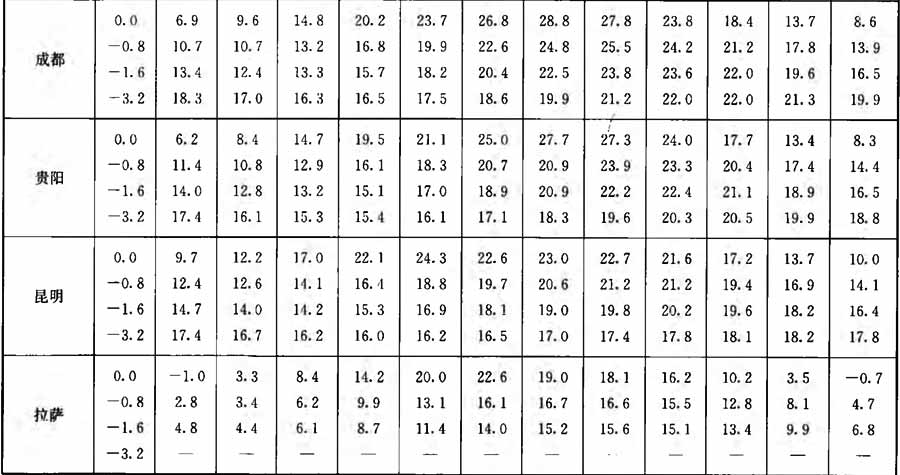

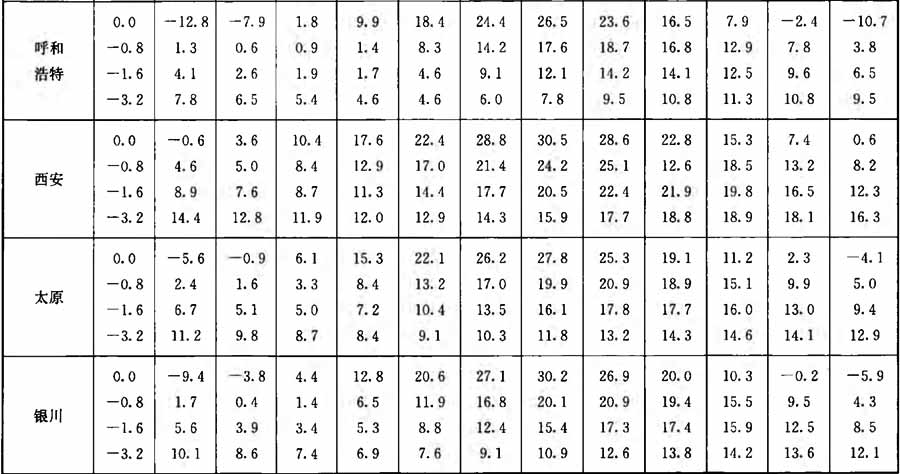

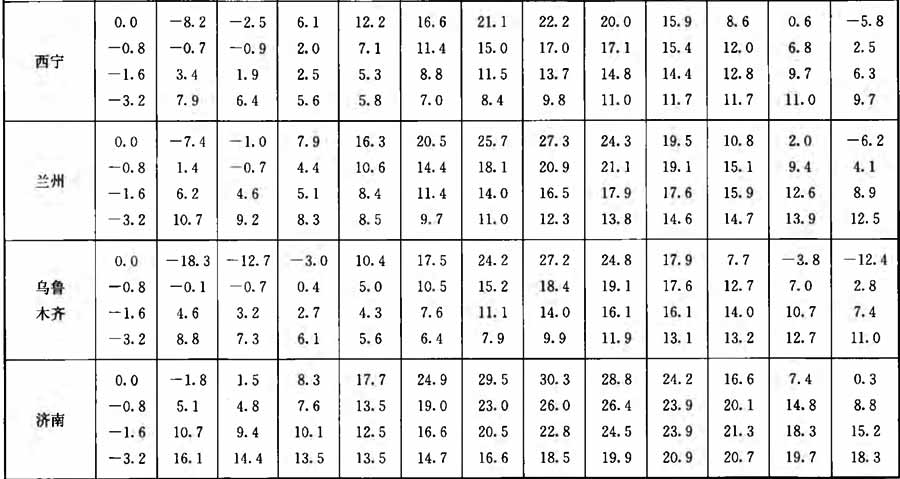

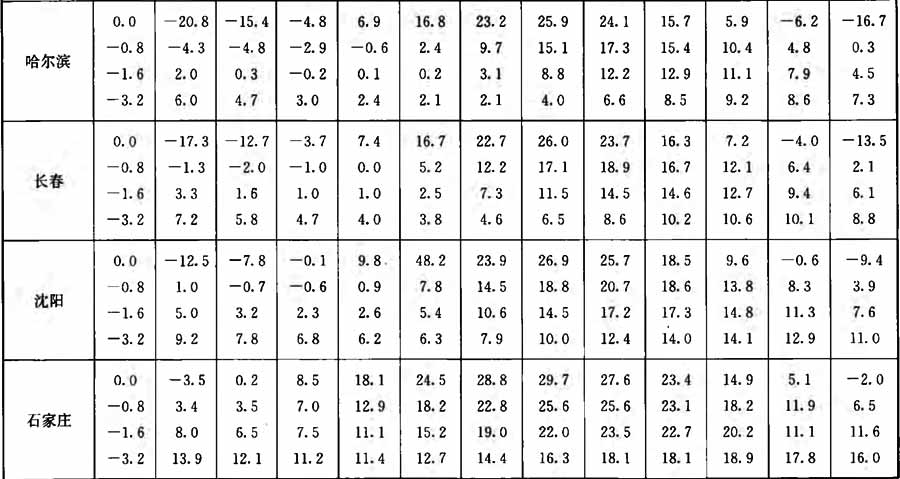

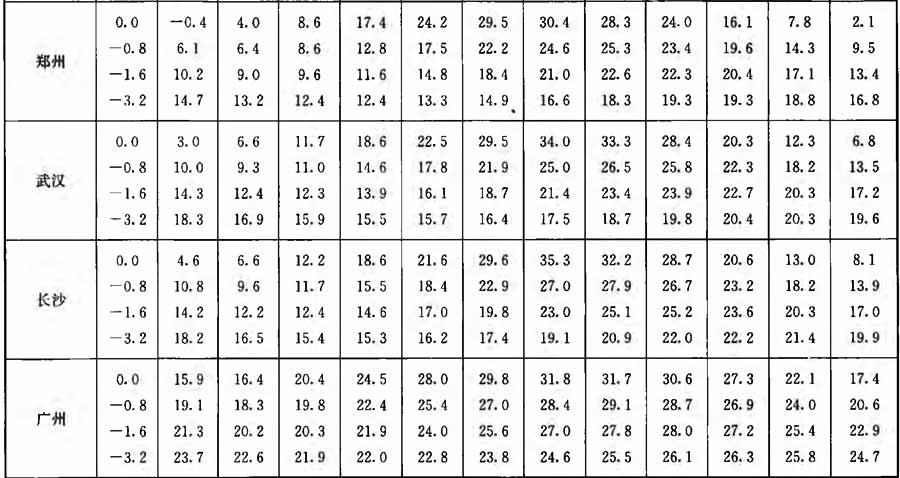

表A 全國主要城市實測地溫(深度0.0m~3.2m)月平均值







附錄B 直埋蒸汽管道鄰近溫度場的計算
B.0.1 單管敷設直埋蒸汽管道鄰近溫度場,可按下式計算:

式中:tx,y——在(x,y)坐標點土壤的溫度(℃);
x——距管道中心的水平距離;
y——距地表面的垂直距離;
tg——管道中心埋設深度處土壤的自然溫度(℃);
t0——蒸汽溫度(℃);
λg——土壤的導熱系數[W/(m·K)];
R——管道的保溫和土的總熱阻(m·K/W);
H——管道中心埋設深度。

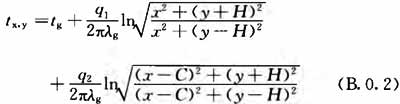

B.0.2 雙管敷設直埋蒸汽管道鄰近溫度場,可按下式計算:

式中:tx,y——在x,y坐標點土壤的溫度(℃);
x——距管道中心的水平距離;
y——距地表面的垂直距離;
tg——管道中心埋設深度處土壤的自然溫度(℃);
λg——土壤的導熱系數[W/(m·K)];
H——管道中心埋設深度;
C——兩條管道中心線距離;
q1——第一條管道單位長度熱損失(W/m);
q2——第二條管道單位長度熱損失(W/m)。
附錄C 鋼管徑向變形的計算

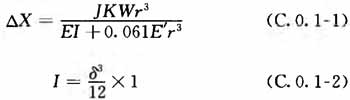

C.0.1 鋼管在外荷載作用下的徑向變形,可按下列公式計算:

式中:△X——鋼管水平徑向的最大變形量;
J——鋼管變形滯后系數,應取1.5;
K——基座系數,取值應符合表C.0.1的規定;
W——單位管長上的總垂直荷載,包括管頂垂直土荷載和地面車輛傳到鋼管上的荷載(MN/m);
r——鋼管的平均半徑;
E——鋼材的彈性模量(MPa);
I——單位長度管壁截面的慣性矩(m4/m);
δ——鋼管公稱壁厚;
E'——回填土的變形模量(MPa),取值應符合表C.0.1的規定。

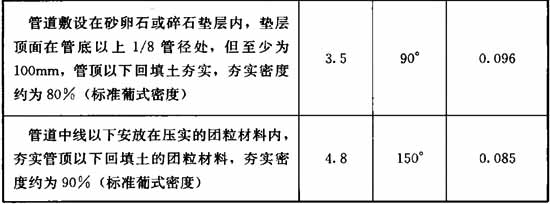

表C.0.1 標準鋪管條件的設計參數

C.0.2 作用在鋼管上的土的垂直壓力可按下式計算:

式中:W1——單位管長上的垂直荷載(MN/m);
γ——回填土的重力密度(MN/m3);
h——外護管管頂回填土高度;
D——外護管外直徑。
C.0.3 地面車輛等傳遞的垂直壓力可按下式計算:

式中:W2——車輛傳遞的垂直荷載(MN/m);
Gv——車輛的單輪輪壓(MN),按道路或橋梁設計所規定的車輛載重等級取值;
jc——沖擊系數,可按表C.0.3確定。

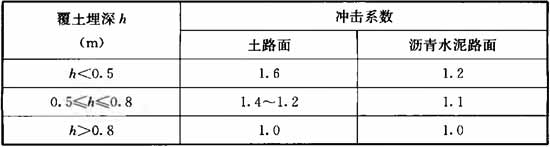

表C.0.3 沖擊系數
