JGJ 142-2004 地面輻射供暖技術規程 （完整版）
1 總 則
1.0.1 為規范地面輻射供暖工程的設計、施工及驗收，做到技術先進、經濟合理、安全適用和保證工程質量，制定本規程。
1.0.2 本規程適用于新建的工業與民用建筑物，以熱水為熱媒或以發熱電纜為加熱元件的地面輻射供暖工程的設計、施工及驗收。
1.0.3 地面輻射供暖工程的設計、施工及驗收，除應執行本規程外，尚應符合國家現行的有關強制性標準的規定。
2 術 語
2.0.1 低溫?zé)崴孛孑椛涔┡?br/>
以溫度不高于60℃的熱水為熱媒，在加熱管內循環流動，加熱地板，通過地面以輻射和對流的傳熱方式向室內供熱的供暖方式。
2.0.2 分水器
水系統中，用于連接各路加熱管供水管的配水裝置。
2.0.3 集水器
水系統中，用于連接各路加熱管回水管的匯水裝置。
2.0.4 面層
建筑地面直接承受各種物理和化學作用的表面層。
2.0.5 找平層
在墊層或樓板面上進行抹平找坡的構造層。
2.0.6 隔離層
防止建筑地面上各種液體或地下水、潮氣透過地面的構造層。
2.0.7 填充層
在絕熱層或樓板基面上設置加熱管或發熱電纜用的構造層，用以保護加熱設備并使地面溫度均勻。
2.0.8 絕熱層
用以阻擋熱量傳遞，減少無效熱耗的構造層。
2.0.9 防潮層
防止建筑地基或樓層地面下潮氣透過地面的構造層。
2.0.10 伸縮縫
補償混凝土填充層、上部構造層和面層等膨脹或收縮用的構造縫。
2.0.11 鋁塑復合管
內層和外層為交聯聚乙烯或耐高溫聚乙烯、中間層為增強鋁管、層問采用專用熱熔膠，通過擠出成型方法復合成一體的加熱管。根據鋁管焊接方法不同，分為搭接焊和對接焊兩種形式，通常以XPAP或PAP標記。
2.0.12 聚丁烯管
由聚丁烯-1樹脂添加適量助劑，經擠出成型的熱塑性加熱管，通常以PB標記。
2.0.13 交聯聚乙烯管
以密度大于等于0.94g／cm3的聚乙烯或乙烯共聚物，添加適量助劑，通過化學的或物理的方法，使其線型的大分子交聯成三維網狀的大分子結構的加熱管，通常以PE-X標記。按照交聯方式的不同，可分為過氧化物交聯聚乙烯(PE-Xa)、硅烷交聯聚乙烯(PE-Xb)、輻照交聯聚乙烯(pe-Xc)、偶氮交聯聚乙烯(PE-Xd)。
2.0.14 無規共聚聚丙烯管
以丙烯和適量乙烯的無規共聚物，添加適量助劑，經擠出成型的熱塑性加熱管。通常以PP-R標記。
2.0.15 嵌段共聚聚丙烯管
以丙烯和乙烯嵌段共聚物，添加適量助劑，經擠出成型的熱塑性加熱管。通常以PP-B標記。
2.0.16 耐熱聚乙烯管
以乙烯和辛烯共聚制成的特殊的線型中密度乙烯共聚物，添加適量助劑，經擠出成型的熱塑性加熱管。通常以PE-RT標記。
2.0.17 黑球溫度
由黑球溫度計指示的溫度數值，習慣上也稱實感溫度。
2.0.18 發熱電纜
以供暖為目的、通電后能夠發熱的電纜。由冷線、熱線和冷熱線接頭組成，其中熱線由發熱導線、絕緣層、接地屏蔽層和外護套等部分組成。
2.0.19 發熱電纜地面輻射供暖
以低溫發熱電纜為熱源，加熱地板，通過地面以輻射和對流的傳熱方式向室內供熱的供暖方式。
2.0.20 發熱導線
發熱電纜中將電能轉換為熱能的金屬線。
2.0.21 絕緣層
發熱電纜內不同電導體之間的絕緣材料層。
2.0.22 接地屏蔽層
包裹在發熱導線外并與發熱導線絕緣的金屬層。其材質可以是編織成網或螺旋纏繞的金屬絲，也可以是螺旋纏繞或沿發熱電纜縱向圍合的金屬帶。
2.0.23 外護套
保護發熱電纜內部不受外界環境影響(如腐蝕、受潮等)的電纜外圍結構層。
2.0.24 發熱電纜溫控器
應用于發熱電纜地面輻射供暖的系統中，能夠感應溫度并加以控制調節的自動控制裝置，按照控制方法的不同主要分為室溫型、地溫型和雙溫型溫控器。
3 設 計
4 材 料
5 施 工
6 檢驗、調試及驗收
附錄A 單位地面面積的散熱量
附錄B 加熱管的選擇
附錄C 塑料管及鋁塑復合管水力計算

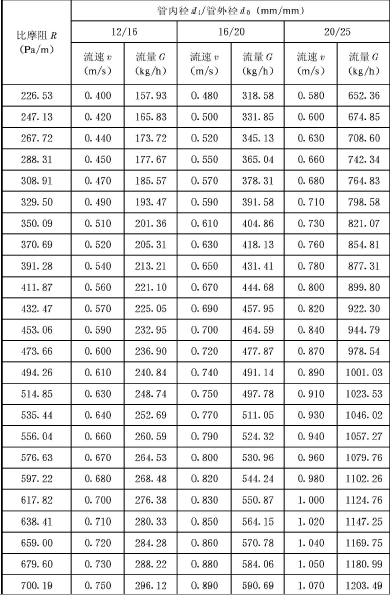

C.0.1 塑料管及鋁塑復合管單位摩擦壓力損失可按表C.0.1計算。

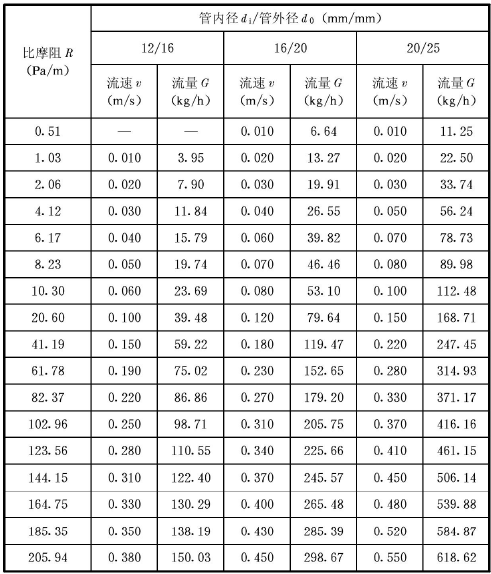

表C.0.1 塑料管及鋁塑復合管水力計算表

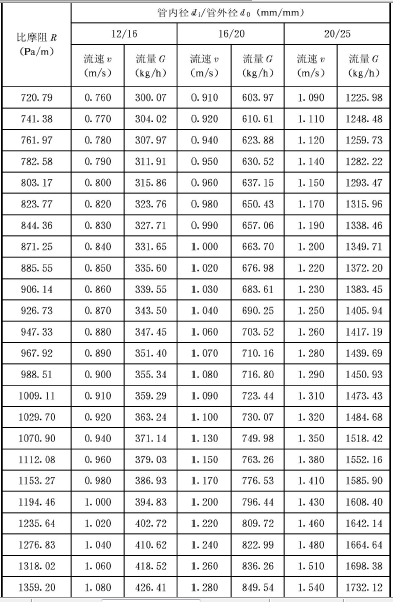

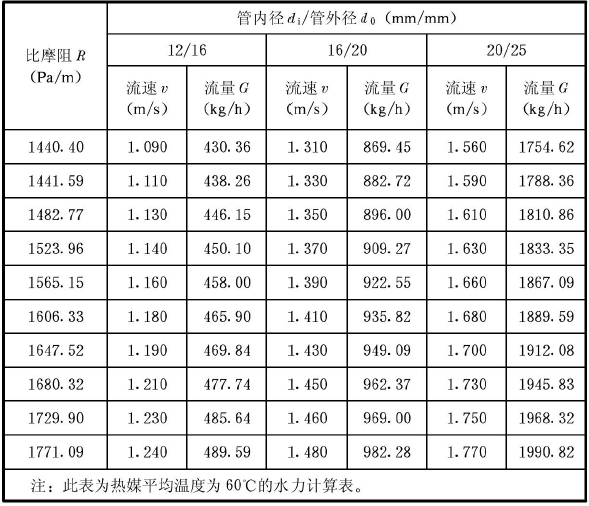

續表C.0.1
續表C.0.1
續表C.0.1
C.0.2 當熱媒平均溫度不等于60℃時，可由表C.0.2查出比摩阻修正系數，并通過下列公式進行修正。
式中 Rt——熱媒在設計溫度和設計流量下的比摩阻(Pa／m)；
R——查表C.0.1得到的比摩阻(Pa／m)；
a——比摩阻修正系數。
表C.0.2 比靡阻修正系數

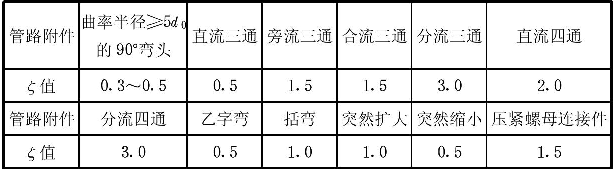

C.0.3 塑料管及鋁塑復合管局部阻力系數(ζ)值可按表C.0.3選用。
表C.0.3 局部阻力系數(ζ)值
附錄D 管材物理力學性能
D.0.1 塑料加熱管的物理力學性能應符合表D.0.1的規定。

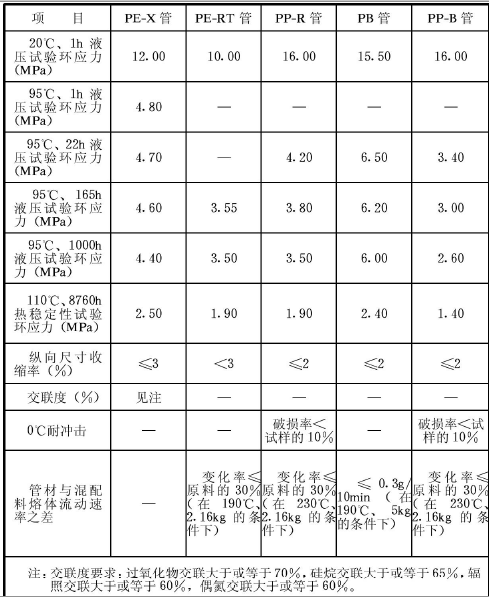

表D.0.1 塑料加熱管的物理力學性能

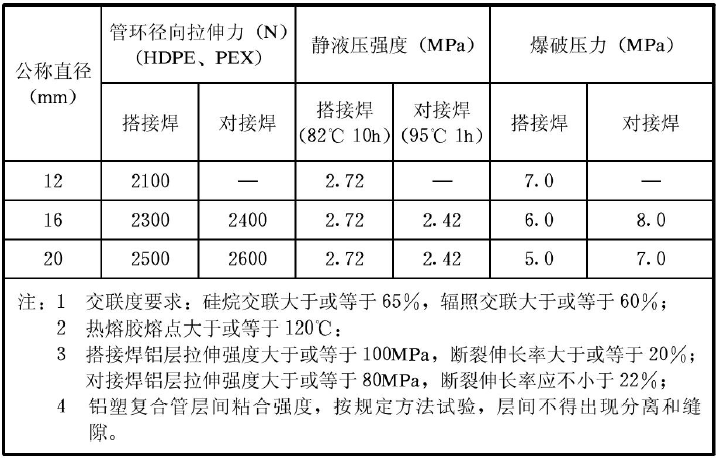

D.0.2 鋁塑復合管的物理力學性能應符合表D.0.2的規定。
表D.0.2 鋁塑復合管的物理力學性能

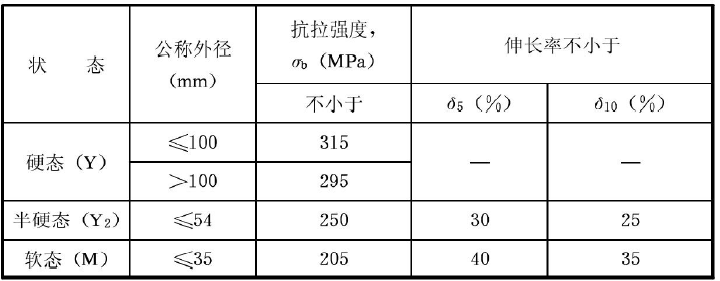

D.0.3 銅管機械性能應符合表D.0.3的要求。
表D.0.3 銅管機械性能要求
附錄E 發熱電纜的電氣和機械性能要求

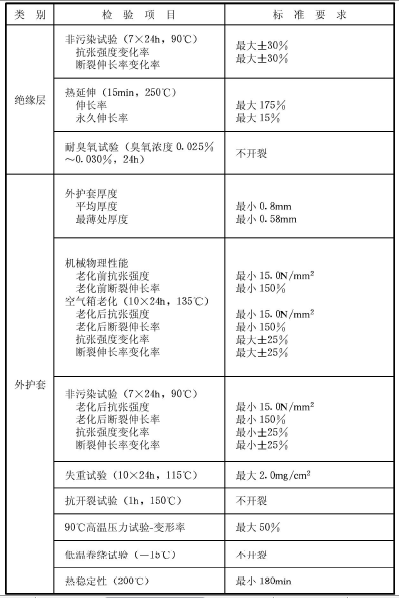

E.0.1 發熱電纜的電氣和機械性能應符合表E.0.1的要求。

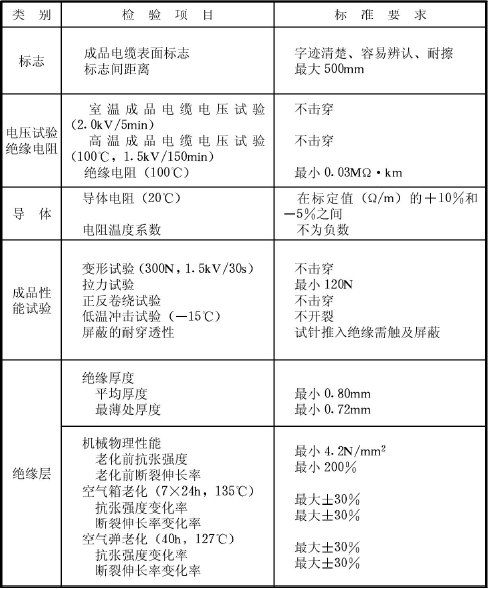

表E.0.1 發熱電纜的電氣和機械性能要求
續表E.0.1
附錄F 工程質量檢驗表
附錄F 工程質量檢驗表

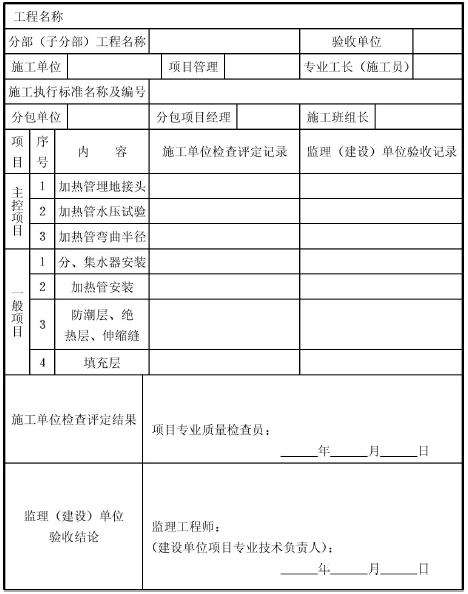

表F.0.1 低溫?zé)崴孛孑椛涔┡惭b工程質量檢驗表

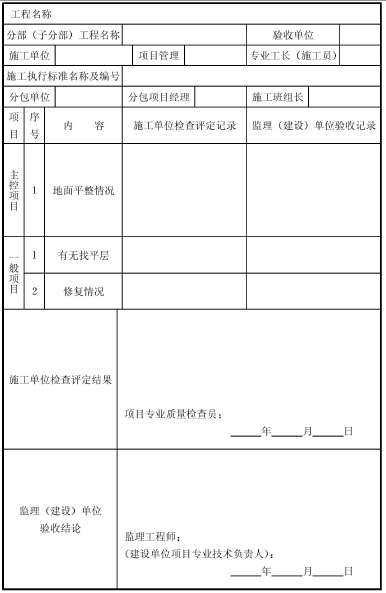

表F.0.2 安裝前原始工作面質量檢驗表

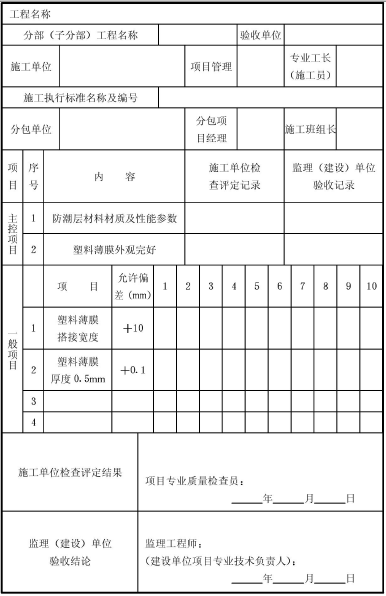

表F.0.3 防潮層安裝工程質量檢驗表

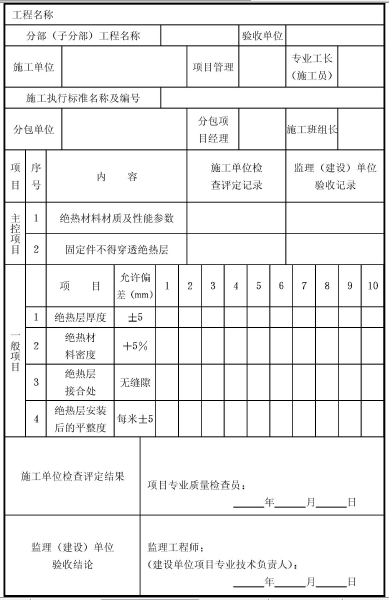

表F.0.4 絕熱層安裝工程質量檢驗表

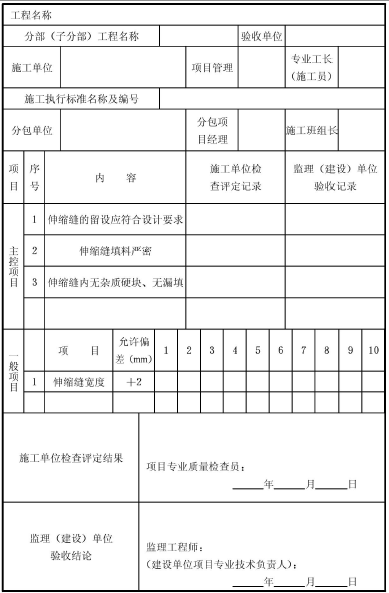

表F.0.5 伸縮縫安裝工程質量檢驗表

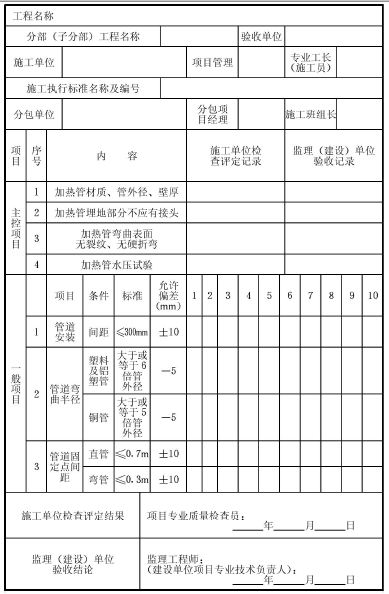

表F.0.6 加熱管安裝工程質量檢驗表
