GB 50376-2015 橡膠工廠節能設計規范 （完整版）
1 總 則
1.0.1 為了降低橡膠產品生產的綜合能耗，提高設計質量，建設節能型企業，促進橡膠工業可持續發展，制定本規范。
1.0.2 本規范適用于新建、改建和擴建橡膠工廠工程項目的工業建筑節能設計。
1.0.3 節能設計是各專業設計內容的重要組成部分。在設計中，各專業應以本專業的設計標準為基礎，按本規范采取有效的節能技術措施。
1.0.4 主要耗能設備宜選用高效節能型或低能耗產品，各專業設計宜進行多方案技術經濟比較，選用節能效果好、技術可靠、經濟合理的方案，并應選用經生產實踐證明行之有效的節能新工藝、新技術、新設備和新產品。
1.0.5 工程設計中，綜合能耗指標(噸標準煤／噸三膠、噸標準煤／噸輪胎)應按本規范附錄A計算。三膠或輪胎應以合格品量計算。綜合能耗計算方法應符合本規范附錄B的規定，各種能源折算系數應符合現行國家標準《綜合能耗計算通則》GB／T 2589的有關規定。節能設計專篇應按本規范附錄D編寫。
1.0.6 綜合能耗計算結果應與同類企業進行比較。因不同地區的氣候條件不同而造成的差別，應根據地區類別選取氣溫影響可比修正系數F值，氣溫影響可比修正系數F值應符合本規范附錄C的規定。
1.0.7 橡膠工廠節能設計除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 能耗 energy consumption
指橡膠產品生產過程中所消耗的能量。
2.0.2 三膠 nature rubber，synthetic rubber and reclaimed rubber
指天然橡膠、合成橡膠及再生膠。
2.0.3 硫化 curing
能對模具加熱、加壓，具有開模、合模等功能，用于硫化橡膠制品的工藝過程。
2.0.4 低溫?zé)捘z工藝 mixing process by low temperature
通過多臺變速、變距的開煉機對經過密煉機初步混煉的母煉膠進行自動降溫剪切混煉、加硫混煉的煉膠工藝。
2.0.5 橡膠產品三膠總綜合能耗 total consumption of nature rubber，synthetic rubber and reclaimed rubber products
指報告期內用三膠加工橡膠產品所消耗的能源總量。
2.0.6 生產系統能耗 energy consumption of production system
指從烘膠開始，經煉膠、壓延、擠出、成型、硫化等加工工藝全過程所消耗的能源。
2.0.7 輔助生產系統能耗 energy consumption of assistant production system
指原料助劑加工，供水、供電、供汽、壓縮空氣等部門所消耗的能源。
2.0.8 附屬生產系統能耗 enerey consumption of ancillary production system
指機修、測試、計量、制冷等間接為生產服務的車間、科室所消耗的能源。
2.0.9 單位產品三膠綜合能耗 unit product of nature rubber，synthetic rubber and reclaimed rubber
指用單位三膠量表示的綜合能耗。
2.0.10 可比單位產品三膠綜合能耗 comparable unit product of nature rubber，synthetic rubber and reclaimed rubber
在三膠總綜合能耗中扣除輔助、附屬能耗和能源損失量及地區氣溫差異所影響的能耗量。
3 基本規定
3.0.1 橡膠工廠中煉膠及主要生產車間宜集中布置或采用聯合廠房的形式，煉膠車間應布置在廠區的下風向。動力站、空壓站、制冷站、水泵站、鍋爐房等公用工程設施宜靠近負荷中心。
3.0.2 變配電所的位置應靠近用電負荷中心。
3.0.3 功率在500kW及以上電動機，宜使用高壓電動機。
3.0.4 對機械負載經常變化的電氣傳動系統，應使用調速運行的方式加以調節。調速運行方式的選擇，應符合系統特點和條件的要求，通過安全、技術、經濟、運行維護等方面綜合分析比較后確定。
3.0.5 水泵選型與水泵臺數的確定，應與用水量變化和建設進度相適應。多臺水泵并聯工作時，應對水泵及管道的并聯工況進行計算與分析，確定最佳工作點。對于用水量經常發生變化的給水系統，應采用變頻調速泵組或其他調速方式的水泵供水。
3.0.6 衛生器具和設備應選用國家推廣應用的節能產品，管道材料應選用國家推廣應用的新型材料。
3.0.7 橡膠工廠應充分利用蒸汽凝結水的余熱，并宜按下列原則設計：
1 利用余熱采暖的熱媒參數可根據實際情況確定；
2 當有余熱可供利用時，宜選擇溴化鋰吸收式冷水機組作為廠區供冷系統的輔助冷源。
3.0.8 絕熱材料應本著就地取材、施工方便的原則進行選擇，并應符合下列要求：
1 絕熱材料在介質平均溫度(27～350)℃時，導熱系數不應大于0.120W／(m·K)；保冷材料在平均溫度低于27℃時，導熱系數不應大于0.064W／(m·K)；
2 密度不應大于300kg／m3；
3 耐熱溫度不應低于管道內介質的最高溫度；
4 應吸水性低，對金屬腐蝕性小。
4 總圖、建筑與建筑熱工節能設計
5 工藝節能設計
6 電力節能設計
7 給排水節能設計
8 供熱節能設計
8.0.1 在橡膠工廠已建成的熱電聯產集中供熱和規劃建設熱電聯產集中供熱項目的供熱范圍內，集中供熱的傳熱蒸汽能滿足橡膠生產工藝要求的，應采用集中供熱。
8.0.2 自建供熱鍋爐房時，應根據當?shù)厝剂锨闆r，選擇高效節能型鍋爐。當采用燃煤鍋爐時，宜選用循環流化床鍋爐。供熱鍋爐單臺容量20t／h及以上者，經技術經濟論證具有明顯經濟效益的，宜利用鍋爐的余壓余熱，可設背壓發電機組。
8.0.3 鍋爐水處理設計應根據水源水質及鍋爐類型、規格選擇鍋爐給水水處理系統。蒸汽壓力小于或等于2.5MPa(表壓)時，鍋爐的排污率不宜大于10％；蒸汽壓力大于2.5MPa(表壓)時，鍋爐的排污率不宜大于5％。
8.0.4 鍋爐鼓、引風機及鍋爐給水泵宜采用變頻調速或液力耦合裝置。
8.0.5 連續排污膨脹器排水、循環流化床鍋爐排渣的熱量宜回收利用。
8.0.6 對蒸汽負荷變化大的橡膠廠，經技術經濟比較合理時，應選用蓄熱器。
8.0.7 橡膠廠的凝結水宜采用密閉式凝結水回收系統，并應進行綜合利用。
8.0.8 主蒸汽管道應靠近用汽量大的車間。
8.0.9 當用汽系統所需蒸汽壓力等級不同時，鍋爐房宜以較高壓力等級供汽，對低壓用汽部門應進行減壓。
8.0.10 當冬季供暖用汽負荷較大且夏季用電制冷時，生產用汽和供暖用汽宜采用分別供汽的方式。
8.0.11 蒸汽管網的支座宜采用具有保溫隔熱支撐材料的支吊架。
9 供暖、通風和空氣調節節能設計
10 動力與工業管道節能設計
11 自動控制節能設計
11.0.1 密煉機應配置具有能量控制功能的計算機控制系統。
11.0.2 燃料用煤粉、油、氣體的鍋爐或單臺額定蒸發量大于或等于10t／h的蒸汽鍋爐或單臺額定熱功率大于或等于7MW的熱水鍋爐，宜裝設燃燒過程自動調節裝置。
11.0.3 生產車間內的集中空氣調節系統、通風系統、車間溫度應進行監測和控制，其中包括參數檢測、設備狀態顯示、自動調節與控制、工況自動轉換，宜采用分布式控制系統進行中央監控與管理。
11.0.4 根據工況自動加減設備運行臺數，公用工程站房的設備宜采用變頻節能方式運行。
11.0.5 橡膠工廠宜采用監控系統對各種設備的運行狀況、各種動力介質的溫度、壓力等參數進行監控。
12 能源計量
12.0.1 能源計量應設置全廠及車間兩級計量?jī)x表。全廠宜采用能源管理系統。
12.0.2 能源計量器具的配置、管理，應符合現行國家標準《用能單位能源計量器具配備和管理通則》GB 17167的有關規定。
12.0.3 廠區進水管路、水泵站供水管路、冷卻水系統的補充水管、鍋爐房進水管及車間供水的總管應設置計量裝置；生活設施進水總管應設置計量?jī)x表。廠區排水總管宜設置計量?jī)x表。
12.0.4 鍋爐燃料、原水總管、鍋爐給水總管及每臺鍋爐的支管應設計量?jī)x表；蒸汽供應：包括各工段生產蒸汽、生活蒸汽、采暖空調蒸汽、鍋爐房自用蒸汽等應設計量?jī)x表；蒸汽凝結水回水總管宜設計量?jī)x表。
12.0.5 空壓站的壓縮空氣出口總管或供車間的出口管應設置流量計量?jī)x表。主要生產線及大型機組，宜單獨設置流量計量?jī)x表。
12.0.6 制冷站冷水系統的各供水分支管、冷水系統補水管和溴化鋰吸收式冷水機組的熱煤管宜設置流量計量?jī)x表。
12.0.7 變配電所內的變配電設備應配置相應的智能測量和計量?jī)x表，監測并記錄電壓、電流、功率、功率因數和有功電量、無功電量。
12.0.8 總降壓變電站或總配電所應安裝智能電能計量?jī)x表。
12.0.9 功率在75kW及以上電動機、主要生產線及大型機組應單獨配置電流表、有功電能表等計量?jī)x表。
附錄A 橡膠工業企業單位產品綜合能耗一覽表
附錄A 橡膠工業企業單位產品綜合能耗一覽表

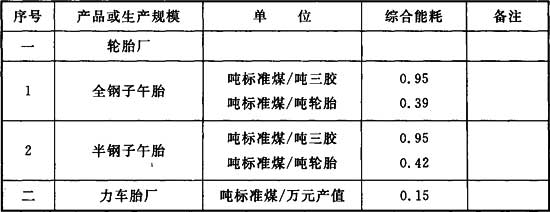

表A 橡膠工業企業單位產品綜合能耗一覽表
注：1 輪胎廠單位產品綜合能耗應符合現行國家標準《輪胎單位產品能源消耗限額》GB 29449的有關規定；
2 力車胎廠單位產品綜合能耗為國內部分具有代表性大型生產企業近年統計結果。
附錄B 橡膠產品綜合能耗計算方法
B.0.1 本規范適用于輪胎、力車胎、膠管、膠帶、膠鞋、乳膠及其他橡膠制品的綜合能耗計算方法。
B.0.2 橡膠產品三膠綜合能耗計算應包括三種情況：總綜合能耗、單位產品三膠綜合能耗、可比單位產品三膠綜合能耗。
B.0.3 橡膠產品三膠總綜合能耗應包括生產系統、輔助生產系統、附屬生產系統的能源消耗量和損失量。不包括基本建設，生活用能和向外輸出的能源。
B.0.4 綜合能耗計算的能源應包括一次能源、二次能源和耗能工質。
B.0.5 能源量應以計量為準，熱值應以實測為準，無實測條件的應按本規范附錄C中各種能源按標準煤參考系數進行折算。電能熱值一律按0.1229千克標煤／千瓦小時計算。多產品共用的輔助、附屬系統的能耗量和損失量，應按消耗比例分?jǐn)偡ㄓ?jì)算。
B.0.6 橡膠產品加工中回收利用的余熱、余能不應計入總綜合能耗，向外界輸出時，則應從產品總綜合能耗中扣除。
B.0.7 用外購半成品加工成品時，加工半成品所消耗的能源應計入總綜合能耗。
B.0.8 總綜合能耗應按下式計算：
式中：Ecz——橡膠產品三膠總綜合能耗，噸標準煤；
eic——產品加工(含外購半成品)消耗的某種能源實物量；
eiff——產品加工(含外購半成品)消耗的輔助、附屬能源和能源損失量；
Ki——某種能源折標準煤系數；
n——能源種數。
B.0.9 單位產品三膠量應以加工成合格產品所用的天然膠、合成膠、再生膠之和計算。單位產品三膠綜合能耗應按下式計算：
式中：Ecd——單位三膠綜合能耗，噸標準煤／噸三膠；
L——合格產品三膠總耗量，t。
B.0.10 可比單位產品三膠綜合能耗應按下式計算：
式中：Eck——可比單位產品三膠綜合能耗，噸標準煤／噸三膠；
eic——三膠消耗的某種能源實物量；
Ki——某種能源折標準煤系數；
n——能源種數；
L——合格產品三膠總耗量，t；
F——可比修正系數(見附錄C)。
1 橡膠產品加工中因工藝要求，室溫不宜低于18℃，我國地區氣溫差異較大，氣溫影響較大應采用修正系數(F)進行修正。
2 膠鞋產品生產中，某些品種需進行多次硫化，可比單位產品綜合能耗計算中只計算一次硫化所消耗的能耗。
B.0.11 輪胎廠單位產品綜合能耗應符合現行國家標準《輪胎單位產品能源消耗限額》GB 29449的有關規定。
附錄C 氣溫影響可比修正系數F值
附錄C 氣溫影響可比修正系數F值

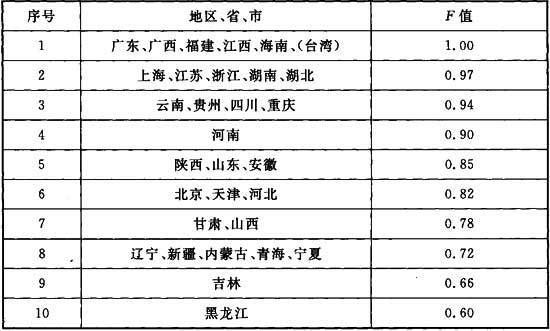

表C 氣溫影響規定可比修正系數F值
附錄D 節能專篇編寫大綱
D.0.1 概況應包括下列內容：
1 建設單位概況：建設單位名稱、法定代表人、單位簡介等內容；
2 項目概況：項目名稱、建設地點、項目性質、項目類型、建設規模及建設內容、建設工期等內容；
3 生產工藝流程簡述；
4 主要節能措施。
D.0.2 項目所在地能源供應條件應包括項目所在地周邊環境描述及供水、供電、供氣、供熱條件的描述，可再生能源(太陽能、地?zé)岬?供應條件分析等。
D.0.3 用能、節能設計標準應根據項目所在地區、項目性質等采用相應的節能標準。
D.0.4 項目能源消耗種類、數量分析應包括下列內容：
1 項目能源消耗種類、來源及年耗量、能源使用分布(主要是描述項目用能特點，如主要耗能設備及其耗能量、比例等)；
2 用能總量及能源結構合理性分析。
D.0.5 能耗指標應列出類似項目國家或地方相關能耗指標或定額。當無相應的國家或地方發布的指標時，應對行業或類似項目的能耗水平進行調查分析，并應據此提出項目所耗各種能源的能耗指標。
D.0.6 項目節能措施應包括節能措施綜述、相關專業節能措施、可再生能源的利用和分析。
D.0.7 節能措施綜述應針對本項目的特點，對擬采用的相關節能措施按下列要求進行總體論述：
1 應說明節能新技術、新產品及新工藝采用情況；
2 應準確說明沒有采取國家明令禁止或淘汰的落后工藝、設備。
D.0.8 相關專業節能措施應包括建筑節能措施、生產工藝節能措施和公用工程節能措施。
D.0.9 生產工藝節能措施應包括產品節能和生產技術的節能。
D.0.10 公用工程節能措施應包括基本節能措施(設計原則)、節煤措施、節電措施和節水措施。
D.0.11 針對節能項目的特點，對可再生能源的利用進行分析應包括可再生能源的利用條件分析及利用方案的簡述。
D.0.12 節能項目的能耗指標應包括下列內容：
1 項目單位產品綜合能耗；
2 項目萬元產值增加值綜合能耗。
D.0.13 對項目的節能效果進行對比分析應根據相應的能耗指標，評價其是否達到了國家或地方能耗定額，或是否達到國內或國外行業先進水平。
