GB 50681-2011 機械工業廠房建筑設計規范 （完整版）
1 總則
1.0.1 為使機械工業廠房及其附屬建筑的建筑設計，做到安全適用、技術先進、環保節能、經濟合理、施工簡便、維修方便，制定本規范。
1.0.2 本規范適用于下列范圍：
1 新建、擴建、改建的機械工業廠房及其附屬建筑的建筑設計；
2 機械工業工廠中電離輻射室的建筑設計；
3 機械工業工廠中電磁屏蔽室，屏蔽頻率為0.15MHz～30MHz利用建筑物增設屏蔽層的建筑設計。
1.0.3 機械工業廠房及其附屬建筑的建筑設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 聯合廠房 united workshop
由多個工藝車間組成的廠房。
2.0.2 附屬建筑 attachment building
為機械工業廠房生產服務而毗連布置，或在廠區內獨立設置的辦公、科研與技術、生活與衛生設施和庫房等配套建筑物。
2.0.3 電磁屏蔽室 electromagnetic shielding room
防止靜電或電磁的相互感應設施。
2.0.4 起重機梁走道板 crane beam slidewalk
沿廠房起重機粱面一側統長布置供工作人員行走的板。
2.0.5 起重機工作制等級 crane work grade
起重機按載荷狀態和利用等級確定的級別。
3 基本規定
3.0.1 機械工業廠房及其附屬建筑，應根據生產、使用功能性質、工藝要求、節地節能、環保衛生、當?shù)貧庀?、水文、地質、材料供應、施工和發展擴建等條件進行設計。
3.0.2 多跨廠房當高差值小于1.2m時，不宜設置高度差；非采暖多跨廠房當高跨側僅有一個低跨，且高差值小于1.8m時，亦不宜設置高度差。
3.0.3 建、構筑物地面標高，應按下列規定確定：
1 建筑物的室內地面標高應高出室外地面標高，其值不應小于0.15m；
2 設有橋式、龍門起重機等露天庫或堆場的地面標高，應高出周圍場地0.15m，并應設0.3％～0.5％的排水坡度；
3 濕陷性黃土地區建筑物的室內外地面的標高差，應根據地基的濕陷類型、等級確定，其值宜采用0.2m～0.3m；
4 易燃、可燃液體倉庫的室內地面標高，應低于倉庫門口的標高0.15m；
5 電石庫的室內地面標高應高出室外地面，其值不應小于0.25m；
6 建筑物內的鐵路軌頂標高，應與建筑物地面標高相同。
3.0.4 廠房內設有梁式起重機或橋式起重機時，起重機橋架外緣與上柱內緣的凈距不應小于100mm；其軌頂至屋架下弦或屋面梁底面之間的凈空尺寸，應符合下列規定：
1 應滿足起重機的最小輪廓尺寸及起重機的限界尺寸和安全間隙的要求；
2 應滿足起重機檢修的空間要求；
3 應滿足當廠房基礎埋置在軟弱土、濕陷性黃土、膨脹土地基上及因廠房的地面堆載使相鄰柱出現沉降差時的要求；
4 應滿足當屋架或屋面梁底面懸掛帶坡度的橫向管道或屋架下弦直接安裝照明燈具時的要求。
3.0.5 聯合廠房，應符合下列規定：
1 廠房的建筑形式應因地制宜；
2 廠房四周不宜建毗連的附屬建筑；
3 應沿廠房縱橫方向，并結合廠房內部運輸通道，設置通風大門或通風過道；屋頂應設置天窗、排風帽或采用通風屋頂；
4 散發熱量、煙塵和腐蝕性介質的工段，應布置在靠廠房的外墻；對于影響嚴重的局部工段，應采用排煙排氣罩機械送、排風；
5 應采取減少不同生產性質的車間相互影響的措施。
3.0.6 有爆炸危險的甲、乙類生產部位、倉庫，宜設在單層廠房靠外墻處或多層廠房的頂層靠外墻處，其泄壓面積與泄壓設施，應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定。屋頂上的泄壓設施應采取防冰雪積聚措施。
3.0.7 廠房及其附屬建筑的外墻面宜采取防龜裂、防滲漏措施。
3.0.8 沿海地區或有腐蝕性氣體及高濕的廠房門、窗和門、窗五金配件，應采取防腐蝕及防潮措施。
3.0.9 廠房及其附屬建筑的屋面防水等級和防水層合理使用年限，應符合下列規定：
1 大型、重要的單、多、高層廠房及聯合廠房的屋面防水等級應為Ⅱ級，防水層合理使用年限應為15年；
2 單層、一般的廠房及其附屬建筑屋面防水等級應為Ⅲ級，防水層合理使用年限應為10年；
3 非永久性的建筑其屋面防水等級應為Ⅳ級，防水層合理使用年限應為5年。
3.0.10 采用卷材、涂膜防水層時，其厚度應按屋面防水等級、設防道數和所選的防水材料確定。
3.0.11 采用單層屋面防水系統時，除應符合所選防水材料單層屋面系統的施工要求外，尚應符合本規范第3.0.9條規定的防水層合理使用年限的要求。
3.0.12 屋面單坡跨度大于9m時，宜做結構找坡，坡度不應小于3％；屋面單坡跨度小于或等于9m時，可用輕質材料或保溫層找坡，坡度宜為2％。
4 屋面
5 墻體
5.0.1 砌筑墻體材料的選用，應符合下列規定：
1 非承重內隔墻的墻體材料宜采用強度等級大于或等于MU5.0的磚或砌塊，且應采用強度等級大于或等于M5.0的混合砂漿砌筑；
2 防潮層以下的墻基應采用實心磚或砌塊砌筑，不得采用空心磚、硅酸鹽磚及加氣混凝土砌塊砌筑。當采用混凝土小型空心砌塊時，應采用強度等級不低于Cb20的灌孔混凝土灌實其孔洞。磚、砌塊的強度等級應大于或等于MU10.0，石材砌塊應大于或等于MU20.0。用于嚴寒地區及潮濕土壤中時，其強度等級應提高1級。防潮層以下的砌體均應采用強度等級大于或等于M7.5水泥砂漿砌筑；
3 框架結構樓層的填充墻宜采用輕質磚或砌塊，且應與框架梁、柱有拉結措施，并應采用與其匹配的砌筑砂漿砌筑；
4 輕質磚和砌塊墻體材料，應滿足防火、防潮等要求；
5 潮濕房間、經常處于干濕交替房間的墻體，不應采用吸濕性較大的磚或砌塊；
6 墻體表面經常處于80℃以上的高溫房間及受化學浸蝕環境的墻體，不得采用加氣混凝土砌塊。
5.0.2 砌筑墻體的構造，應符合下列規定：
1 厚度小于或等于120mm的砌筑墻體，長度超過3.6m時，應設構造柱；高度超過2.1m時，應設通長鋼筋混凝土圈梁，并應與鋼筋混凝土柱連接。墻厚小于或等于120mm的砌筑墻體上的門窗立樘，應采取加固措施；
2 砌筑墻體預留直槎時，應加設拉結筋，拉結筋每120mm厚磚不得少于1根，直徑不得小于6mm，其間距沿墻高不應大于0.5m，埋入長度從墻留槎處起，每邊不應小于500mm，末端應有90°彎鉤；
3 抗震設防地區填充墻，應沿框架柱全高每隔0.5m設2ф6拉筋。設防烈度為6、7度時，拉筋伸入墻內的長度不應小于墻長的1／5，且不應小于700mm；設防烈度為8、9度時，拉筋伸入墻內的長度宜沿墻全長貫通。填充墻長度大于5m時，其墻頂應與樓板或粱拉結。廠房山墻處屋面板，應與女兒墻下的臥梁拉結；
4 抗震設防地區的縱、橫墻體交接處，應同時咬槎砌筑。設防烈度為7度，且長度大于7.2m的大房間及設防烈度為8、9度時，外墻轉角及內外墻交接處，應沿墻高每0.5m配置2ф6拉結鋼筋，每邊伸入墻內不應小于1m，末端應有90°彎鉤；
5 砌筑墻上的孔洞宜預留，不應隨意打鑿。孔洞周邊應做好密封處理；在靠近門、窗洞口處設置配電箱或消火栓箱時，其洞口間的端墻凈寬不得小于360mm。
5.0.3 砌筑墻體的墻身防潮層的設計，應符合下列規定：
1 設于地面以下0.06m處，宜采用厚20mm的1：2.5水泥砂漿，并應內加為水泥重量3％～5％的防水劑；
2 當室內墻體兩側的地坪有高差時，應在各地坪面以下0.06m處做防潮層，并在高差范圍靠土一側的墻面亦應做防潮層。貼外墻設有花池時，應在此段外墻面靠土一側做防潮層。
5.0.4 當設有鋼筋混凝土基礎梁或墻基為混凝土砌塊或石塊砌筑時，其頂面位于室內混凝土地面墊層范圍內時，其墻身可不做防潮層。
5.0.5 有防凍脹要求的基礎梁下，應做防凍脹處理。
5.0.6 吸濕性較大的磚、砌塊隔墻的底部，應做高出地面100mm、寬同墻厚的混凝土條帶，其強度等級不低于C15。
5.0.7 磚、砌塊墻體應按現行國家標準《建筑抗震設計規范》GB 50011和《混凝土結構設計規范》GB 50010的有關規定設置防震縫、沉降縫或伸縮縫，并應根據縫的性質及環境要求進行蓋封處理。
5.0.8 磚、砌塊砌筑的女兒墻厚度不宜小于200mm?，F(xiàn)澆鋼筋混凝土屋面時，女兒墻底部宜高出層面300mm，并應與層面同時澆筑。女兒墻高度應根據使用及抗震設防要求確定；當抗震設防地區的女兒墻高度超過0.5m時，應采取抗震構造措施。非抗震設防地區的女兒墻高度可為0.9m，并應按結構要求設置構造柱及現澆鋼筋混凝土壓頂板，且宜每隔30m留板縫，縫寬宜為20mm，板縫內應用防水密封材料嵌填。
5.0.9 單層廠房外墻低側窗窗臺高度宜為0.8m～1.2m，但熱加工車間的低側窗窗臺高度可適當降低。多層廠房樓層窗臺高度小于0.8m時，應設護欄。
5.0.10 門、窗及預留洞口應采用鋼筋混凝土過梁，非抗震設防地區的洞口寬度小于1m時，可采用鋼筋磚過梁。
5.0.11 輕型板材墻體的設計，應符合下列規定：
1 外墻窗洞四周應做防水處理；
2 屋面宜采用外天溝排水；
3 框架結構填充隔墻，宜采用輕質預制墻板，其墻板應與所在板、梁、柱有可靠的連接，交接處應采取防開裂措施；
4 有熱工要求的廠房外墻板應經熱工計算確定，外墻節點做法應采取防止熱橋產生的構造措施；
5 夏熱冬冷及夏熱冬暖地區無熱工要求的廠房外墻采用金屬壓型板時，宜采用夾芯墻板，其熱惰性值不宜小于0.8。
5.0.12 廠房外墻采用金屬壓型墻板時，其勒腳部位宜采用吸水性小的磚、砌塊砌筑，并應設置鋼筋混凝土構造柱、伸縮縫和現澆鋼筋混凝土壓頂板。
5.0.13 金屬壓型板墻體上開洞時，洞四周應采取加固措施，并應做防水構造處理。
5.0.14 金屬復合板墻體應采取扣合安裝，板與板側面連接應采取封邊組合，板與板上下搭接部位應有氣密壓條密封。
6 地面和樓面
7 門窗
8 樓梯、鋼梯、電梯與起重機梁走道板
9 裝飾工程
10 地下工程防水
10.0.1 機械工業廠房建筑地下工程應進行防水設計，防水設計應符合現行國家標準《地下工程防水技術規范》GB 50108的有關規定。
10.0.2 地下泵房、坑、池等附屬建筑的防水等級應為三級。
10.0.3 地下工程的外側排水溝及地下管溝防水等級應為四級。
10.0.4 地下工程防水，當采用卷材與卷材、卷材與涂料復合設防時，防水材料的材質及密封材料應具有相容性，與基層應具有良好的粘結性，并應在外圍形成封閉的防水層。
10.0.5 地下工程防水除應符合本規范第10.0.1條～第10.0.4條的規定外，尚應符合下列規定：
1 地基應夯實，在軟弱地基上可用碎石層夯實；
2 有地下工程的建筑物，應做寬度不小于800mm的混凝土散水，散水坡度宜為5％，散水坡與外墻交接處應設縫，縫寬宜為20mm，縫內應填嵌建筑嵌縫油膏；
3 地下工程外側卷材、涂料防水層外，應采取保護措施；
4 防水層外側800mm范圍內的回填土，宜采用粘土、亞粘土或二八灰土回填；回填土不得含有石塊、碎磚、灰渣及有機雜物，也不得有凍土；回填土的回填、分層夯實應均勻?qū)ΨQ進行；人工夯實每層厚度不宜大于250mm，機械夯實每層厚度不宜大于300mm，并應防止損傷保護層和防水層；
5 地下工程的變形縫、施工縫、誘導縫、后澆帶、穿墻管(盒)、預埋件、預留通道接頭、樁頭、孔口、坑、池等細部構造，應加強防水措施。
11 防腐蝕設計
12 電離輻射室
12.0.1 電離輻射室建筑設計，應符合現行國家標準《電離輻射防護與輻射源安全基本標準》GB 18871的有關規定，并應符合國家現行有關工業X射線探傷放射衛生防護和Y射線工業CT放射衛生防護的規定。
12.0.2 電離輻射室建筑設計，應取得下列資料：
1 X射線探傷機的最大電壓及最大束流強度；
2 γ射線探傷機的種類及放射源的放射強度；
3 高能X射線加速器的最大能量距靶1m處的射線強度及角分布數據；
4 探傷機的型號、照射方向及活動范圍；
5 被檢測部件的最大外形尺寸；
6 直接操作探傷機工作人員每周工作時數。

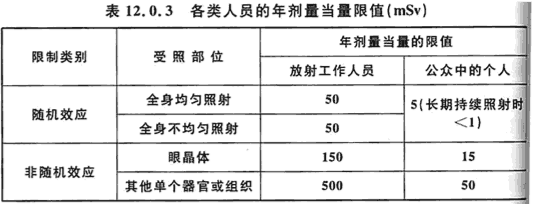

12.0.3 電離輻射防護設計時，各類人員的年劑量當量限值應符合表12.0.3的規定。
注：年劑量當量的限值，不包括天然本底照射和醫療照射。
12.0.4 電離輻射室建筑布置，應符合下列規定：
1 宜布置在廠區內人流稀少、較僻靜的區域，并宜遠離干擾源。
2 應遠離居民點、宿舍區等人員密集的滯留區；
3 X射線及高活度的放射性核素工作室應單獨設置，并應在其室外四周設防護監測區；
4 電離輻射照射室X射機管電壓大于或等于300kV時，應布置在車間主廠房外部，并應設過渡前室與車間毗連；
5 電離輻射照射室X射機管電壓小于300kV時，可布置在多層廠房底層(或地下室)的端部；控制室等輔助房間應布置在照射室的非主照射方向外側；
6 電離輻射室設在車間一角時，照射室應根據防護要求設置鋼筋混凝土頂棚；
7 電離輻射室應與控制室及其他輔助室分開設置。照射室與外界應設置迷宮式人行通道和防護門；
8 電離輻射照射室的出入口，應設置在次照射屏蔽墻體方向；防護門的屏蔽層，應與所在屏蔽墻體的防護厚度等效。
12.0.5 電離輻射室屏蔽材料應符合下列規定：
1 電離輻射屏蔽材料，應選擇材質均勻、收縮小、取材和施工方便、經濟耐用的材料；輻射能量大于或等于250kV的照射室應采用鋼筋混凝土墻：
2 防護門和防護擋板，宜采用鉛板；
3 防護頂棚及防護墻，宜采用普通硅酸鹽水泥的鋼筋混凝土，其強度等級不應低于C20。
12.0.6 圍護結構構造，應符合下列規定：
1 電離輻射照射室的建筑物，應為完整無縫的封閉整體結構；
2 電離輻射照射室的屏蔽體應密實，整體鋼筋混凝土墻應一次連續澆搗密實；鋼筋混凝土密度，不應小于2400kg／m3，不得留施工縫；大體積混凝土應經計算并加設溫度鋼筋；
3 防護墻應做到室內地面0.5m以下；管道不得穿過防護墻，當無法避免時，應在次照射墻方向設計成斜管弧形彎曲形式或通過U形地溝進入照射室；
4 電離輻射照射室的屋面板或頂棚應采用現澆鋼筋混凝土板，與鋼筋混凝土防護墻連接處不得有任何縫隙；
5 電離輻射照射室的防護墻，應與車間墻體脫開；
6 除高能X射線防護門外，防護門與屏蔽體門框之間的搭接寬度，不應小于門和門框縫隙的15倍，并不應小于150mm；門扇下部應深入地槽，其深度同門與門框搭接寬度；
7 防護鉛板門應有足夠的剛度，不得有縫隙；門的鉛板厚度應根據X光管電壓、工作制度和射線方向經計算確定；門體上鉛板的固定不得采用焊接方式，防護門應采用電動連鎖裝置；
8 電離輻射照射室的地面應平整、不起塵、易沖洗，并應做排水措施；地面墊層下宜設防水層，墻面應平整、易清潔、不積灰；與地面交接處應做成圓角。
12.0.7 圍護結構的厚度，應符合下列規定：
1 電離輻射照射室，一次射線能直接照射到的墻體，應按主照射屏蔽體防護要求確定；其他墻體可按散、漏輻射防護要求確定；
2 電離輻射照射室的屋面輻射防護屏蔽層厚度，應能抵御射線的空間大氣回照散射影響；
3 電離輻射防護屏蔽體的計算防護厚度安全系數，應大于2；
4 電離輻射照射室的防護門厚度，應按直接照射計算。迷宮門應按散漏輻射計算；
5 高能X射線照射室墻體，主照射方向防護墻應按直接照射計算，其余防護墻應根據受照情況分別計算。
12.0.8 圍護墻防護厚度，應符合下列規定：
1 圍護墻屏蔽層厚度，應根據劑量工作時間、設備的最大電壓、距離、射線譜的成分及散射線等因素，由主導工藝通過計算確定；
2 應根據輻射源的類別和性質，選定輻射穿透能力最強、輻射強度最大的輻射源為主要屏蔽對象；
3 應根據作業情況、周圍環境及人員流動狀況等，確定圍護墻各個方位的劑量當量率；
4 電離輻射照射室內有多源同時操作時，除應對主輻射源的輻射進行防護外，對其他輻射源應核算輻射場分布狀況，離輻射源的計算距離應按不利情況取用，并應防止其對圍護墻的疊加影響作用；
5 γ射線工作室及電壓大于或等于400kV的X射線工作室，應設內防護墻。
12.0.9 電離輻射照射室排風系統的吸風口高度距地面不應大于1m；出風口宜設在屋頂，并應防止射線泄漏。
13 電磁屏蔽室
14 噪聲控制
15 空氣調節區

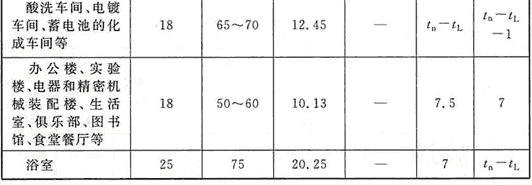

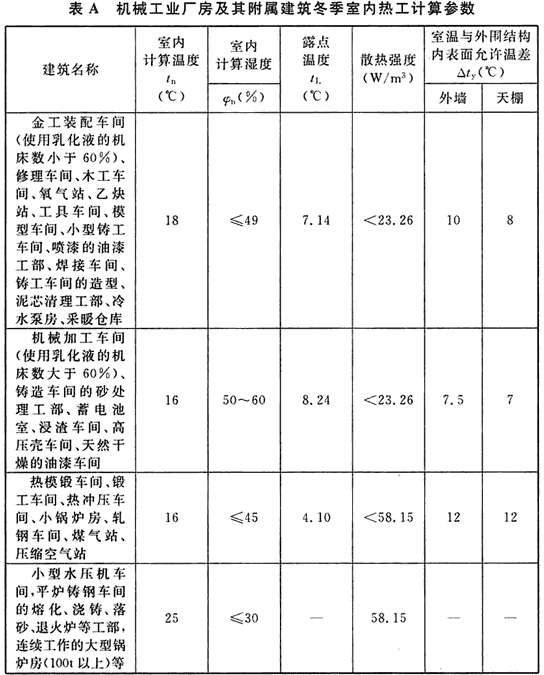

附錄A 機械工業廠房及其附屬建筑冬季室內熱工計算參數
附錄A 機械工業廠房及其附屬建筑冬季室內熱工計算參數
注：1當Δty=tn-tl-1時，表示要求外圍結構內表面溫度高于露點溫度1℃；當Δty=tn-tl時。表示除酷冷情況外不結露；
2對余熱大于外圍結構耗熱量50%的車間。且維護結構內表面經常承受強烈熱輻射或干燥熱空氣時，Δty不作規定?？刹辉O計保溫層。
