GB 50383-2016 煤礦井下消防、灑水設計規范 （完整版）
1 總 則
1.0.1 為了統一煤礦井下消防、灑水的設計原則和標準，適應工程技術的發展，提高設計質量，制定本規范。
1.0.2 本規范適用于設計生產能力0.09Mt／a及以上的新建、改建及擴建煤礦的井下消防、灑水設計。
1.0.3 礦井應建立完善的井下消防、灑水系統。
1.0.4 煤礦井下消防、灑水設計應做到安全可靠、技術先進、經濟合理、使用方便。
1.0.5 煤礦井下消防、灑水系統的建設應與礦井建設同時設計、同時施工、同時投入使用。
1.0.6 煤礦井下消防、灑水系統設計應適應礦井的特點，并應與礦井的采煤、掘進、運輸、通風、動力等系統的設計相互協調。
1.0.7 煤礦井下消防、灑水的設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語、符號
2.2 符 號
A——管道橫截面面積；
C——阻力系數；
d——管道內徑；
dj——計算管徑；
DN——公稱管徑；
g——重力加速度；
H——水頭；
△h——水頭損失；
hj——局部阻力水頭損失；
i——水力坡度，單位管長的水頭損失；
K——常數、系數；
N——荷載；
n——管壁粗糙系數；
P——水壓；
Q——流量、用水量；
q——設施的用水量；
R——水力半徑；
t——時間；
v——水的計算流速；
Z——幾何高度；
γ——水的容重；
δ——管道壁厚；
[σ]——管材許用應力；
——管子的焊縫系數。
3 水量、水壓、水質
4 水源及水處理
5 給水系統
6 用水點裝置
7 水力計算
8 管 道
9 加壓泵站
10 監測和自控
10.0.1 井下消防、灑水控制裝置的設計應綜合技術先進、靈敏、可靠和滿足消防、灑水效果要求等因素。
10.0.2 采煤工作面和掘進工作面上的放炮噴霧系統宜采用放炮聲控自動噴霧裝置和爆破沖擊波自動噴霧裝置。
10.0.3 井下各類噴霧防塵裝置應根據功能的要求實現自動控制。
10.0.4 按本規范相關規定設置的風流凈化水幕宜選用光電式、感應式等自動控制裝置，大巷可選用風電控制裝置，也可采用粉塵濃度傳感器實現自動化控制。
10.0.5 對于自動化程度要求不高的場所，可選用機械式自動控制裝置。
10.0.6 帶式輸送機機頭處的自動噴水滅火系統，應具備監測、報警、自動控制功能。
10.0.7 井下水噴霧隔火裝置宜選用煙霧傳感器和溫度傳感器、壓力傳感器，并應使其信息進入井下安全監控系統分站，且宜實現裝置開停的自動化控制。各種控制裝置的功能，均應滿足火焰蔓延至水幕區之前能夠及時噴霧的要求。
10.0.8 井下消防、灑水系統的下列環節應納入“井下安全監控系統”：
1 消防儲備水池的存水量或水位；
2 加壓泵的運行狀態；
3 井下消防、灑水管道上重要控制閥、切換閥的狀態指示；
4 固定滅火裝置的運行狀態和自動化控制裝置的遠程控制信息；
5 井下消防、灑水最不利點的水壓值；
6 粉塵濃度傳感器、用于隔火裝置的煙霧傳感器和溫度傳感器。
10.0.9 井下消防、灑水電控裝置選型應選用礦用防爆型。
11 節 能
11.0.1 井下水源宜直接用于井下。
11.0.2 井下供水系統宜最大限度利用已有水頭。
11.0.3 井下加壓設備的選擇應符合下列規定：
1 應選用高效率設備，不得采用國家明令淘汰的產品；
2 水泵的設計工況點應在特性曲線的高效段；
3 服務范圍較大的動力供水設備宜采用變頻調速裝置。
11.0.4 動壓給水系統管道的設計流速不應高于經濟流速。
11.0.5 礦井水處理應根據不同去向和要求采用分質分量處理流程。
附錄A 采煤機耗水量
A.0.1 國產采煤機組的耗水量可采用表A.0.1中的數值。

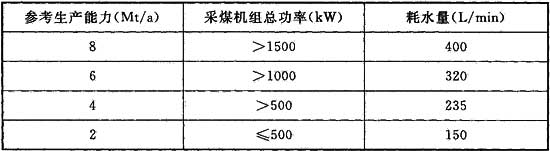

表A.0.1 國產采煤機組的耗水量
A.0.2 進口采煤機組的耗水量可采用表A.0.2中的數值。

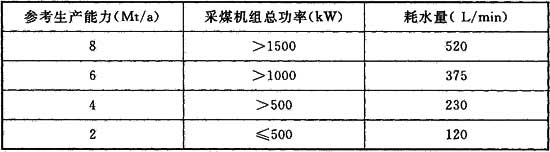

表A.0.2 進口采煤機組的耗水量
附錄B 井下消防、灑水水質標準
附錄B 井下消防、灑水水質標準

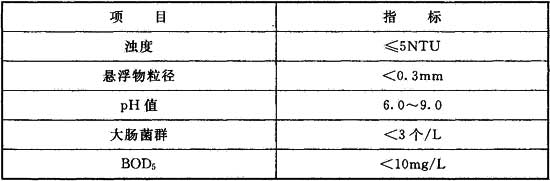

表B 井下消防、灑水水質標準
注：滾筒采煤機、掘進機噴霧用水的水質，除應符合表中的規定外，其碳酸鹽硬度(以CaCO3計)不應超過300mg／L。
附錄C 各種類型霧化噴嘴的適用場合
附錄C 各種類型霧化噴嘴的適用場合

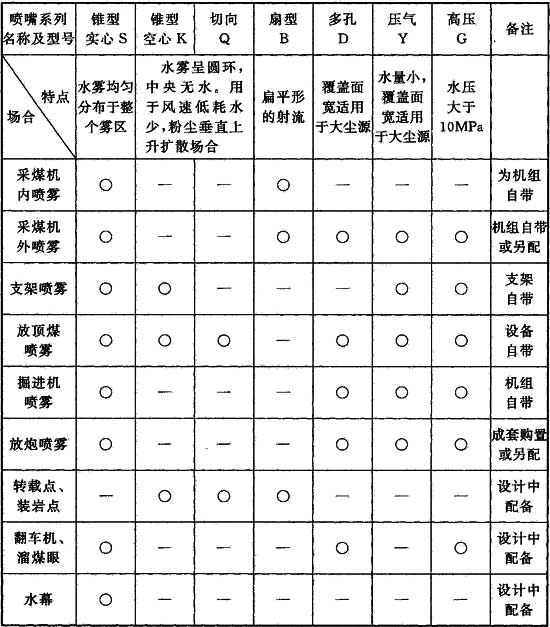

表C 霧化噴嘴的適用場合
注：表中“○”代表適用，“—”代表不適用。
附錄D 水噴霧噴嘴參考資料
D.0.1 Y系列壓氣噴嘴特性可按表D.0.1的規定取值。

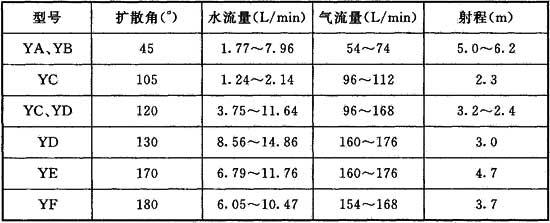

表D.0.1 Y系列壓氣噴嘴特性
注：表中流量是在0.1MPa～0.3MPa水壓及0.3MPa～0.7MPa氣壓下的數值。射程是水壓為0.2MPa時的數值。YA、YB型為單孔噴嘴，其余型號是多孔噴頭。
D.0.2 YG型多孔壓氣噴嘴的參數，應按表D.0.2的規定選取。
表D.0.2 YG型壓氣噴嘴特性參數范圍

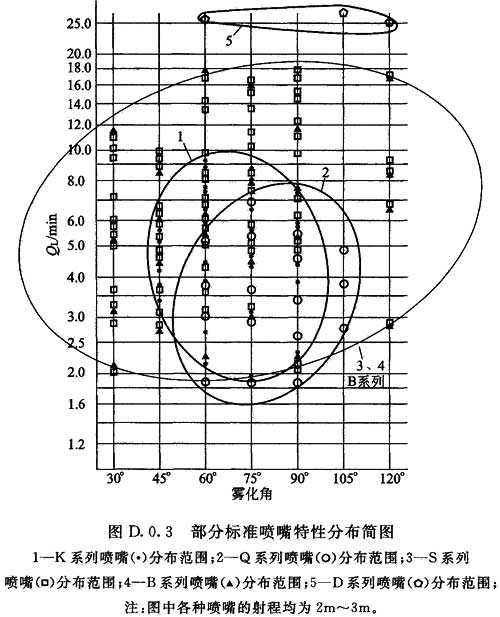

D.0.3 部分標準噴嘴特性分布見圖D.0.3。圖D.0.3中的流量為水壓1.0MPa時的數值。不同水壓下的流量可按流量與水壓的平方根成正比的規律推算。
附錄E 常用管道沿程水頭損失計算公式
E.0.1 常用管道沿程水頭損失計算可采用下列公式：
式中：i——單位水頭損失(m／m)；
n——管壁粗糙系數，對于鋼管可取0.014，或按表E.0.1取值；
v——水的計算流速(m／s)；
R——水力半徑，水流截面面積除以濕周長。滿流圓管為管道計算直徑的1／4(m)。
式中：C——阻力系數，對于鋼管可取90，或按表E.0.1取值；
dj——計算管徑，按實際內直徑計；
Q——流量(m3／s)。

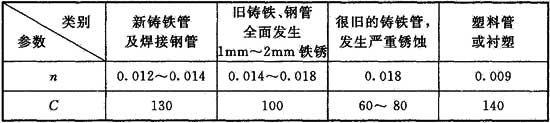

表E.0.1 管道粗糙系數及阻力系數
附錄F 推薦在井下采用的管道防腐預處理工藝和涂層
附錄F 推薦在井下采用的管道防腐預處理工藝和涂層

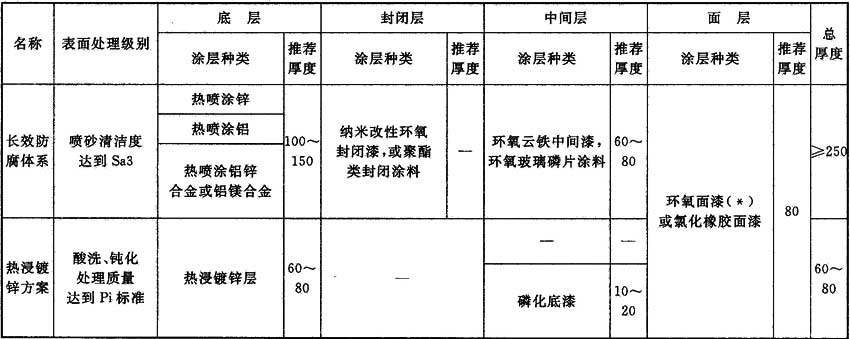

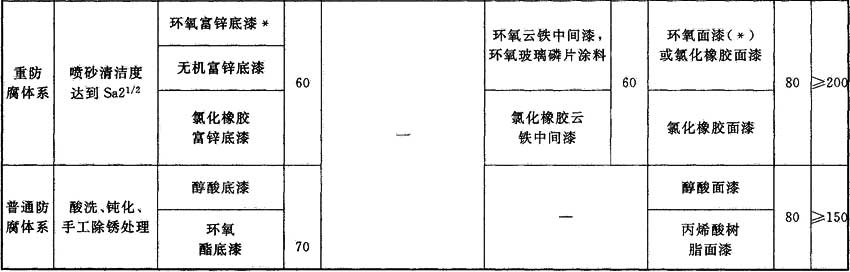

表F 推薦在井下采用的管道防腐預處理工藝體系和方案及對應的工藝和涂層匯總
注：1 厚度單位均為μm；
2 帶(*)號不適用于井下酸性水質的場合。
