GB/T 50977-2014 化學工程節水設計規范 （完整版）
[建設標準 - 給排水]
發表于：2022-09-12 09:26:41
收藏
前言
GB/T 50977-2014 化學工程節水設計規范 （完整版）
詳情
1 總 則
1.0.1 為了提高化工企業的用水效率，節約水資源，促進水資源的可持續利用，制定本規范。
1.0.2 本規范適用于化工企業新建、擴建或改建工程的節水設計。
1.0.3 化工企業新建、擴建或改建工程的前期工作、初步設計(基礎設計)應有節水內容，應說明采用的節水技術、設備、措施等。
1.0.4 化工企業節水設計，應符合當?shù)厮Y源綜合利用發展規劃，合理使用和保護水資源。
1.0.5 新建、擴建或改建的生產裝置，應選擇節水型工藝技術。
1.0.6 化工企業節水設施應與主體工程同時設計、同時施工、同時運行。
1.0.7 化工企業宜利用非常規水資源。
1.0.8 化工聯合裝置的熱平衡和水平衡應統一規劃、綜合利用。
1.0.9 化工污水處理后宜回用。
1.0.10 化工企業的節水設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 節水 water saving
節約水資源，減少新水用量。
2.0.2 裝置節水 water saving process
產品生產過程中采用節水的工藝、技術、設備、措施的統稱。
2.0.3 節水設施 water saving facilities
以節水為目的的化工生產工藝設施、給水排水設施的統稱。
2.0.4 工藝用水 process demand
在化工生產中，用來制造、加工產品以及與制造、加工工藝過程有關的用水。包括產品用水、洗滌用水、直接冷卻水和其他用水。
2.0.5 新水量 flow of first-use water
取自自然環境任何水源(取海水者應注明)被第一次利用的水量。
2.0.6 排水量 flow of drainage water
在確定的系統內，排出系統外的水量。
2.0.7 清凈廢水 clean wastewater
裝置區排出的未被污染的廢水，如間接冷卻水的排水、溢流水等。
2.0.8 串聯用水量 flow of water series-used
在確定的系統內，生產過程中的排水，不經處理或經過處理后，被另一個系統利用的水量。
2.0.9 回用水量 recycle water volume
在確定的系統內，生產過程中排放的廢水，直接或經過處理后用于代替新水的水量。
2.0.10 重復利用水量 quantity of water reused
在確定的系統內，循環用水量、串聯用水量和回用水量之和。
2.0.11 單位產品消耗新水量 flow of first-use water for production
生產單位產品所需要的新水量。
3 水量計算
4 生產裝置節水設計
5 給水排水系統節水設計
6 監測與控制
6.0.1 新建、改建、擴建的化工項目應配備完善的給水排水計量設施。
6.0.2 在下列管道上應設置流量檢測儀表：
1 取水工程的出水總管；
2 給水處理(含軟化除鹽)系統的原水進水總管、出水總管；
3 生活給水總管及各裝置(單元)進水總管；
4 熱水給水總管及各裝置(單元)進水總管；
5 生產給水總管及各裝置(單元)進水總管；
6 循環冷卻水系統的給水總管、回水總管、補充水管、旁濾進水管、排污水管、各裝置(單元)給水和回水總管；
7 再生水的給水總管；
8 凝結水回收總管；
9 裝置(單元)的壓力排水管；
10 生產污(廢)水、處理后的廢水、回用水及最終排放的廢水管，及排出廠區的廢水管(渠)。
6.0.3 水池(箱)應設置具有指示、報警的檢測儀表。水池(箱)宜設置自動補水設施。
6.0.4 計量?jī)x表的精確度應符合現行國家標準《用能單位能源計量器具配備和管理通則》GB／T 17167的有關規定。循環冷卻水、生活給水、熱水的計量?jī)x表精度宜為1級(±1％)，新鮮水、凝結水和除鹽水、工藝用水的計量?jī)x表精度宜為0.5級(±0.5％)。
6.0.5 各裝置(單元)用水計量率應達到100％，水表的精確度不應小于±2.5％。
6.0.6 大中型化工裝置配套的給水排水設施的操作、運行、統計，宜采用自動化管理。
6.0.7 給水凈化、循環冷卻水、軟化(除鹽)、污水及回用處理系統，宜設置全自動在線監測分析儀，處理藥劑的投加宜采用自動控制。
7 防滲與防漏
7.0.1 給水系統應采用管道輸送，供水和配水應采用節水型設備和器具，當不能避免采用暗渠(隧道)輸送時，應采取防止水污染和滲漏的措施。
7.0.2 承插管道應采用密封性能可靠的接口方式。
7.0.3 壓力承插管道在彎頭及三通處應采取抗軸向推力的措施。
7.0.4 軟化水、除鹽水給水泵軸封應采用機械密封，其他給水泵宜采用機械密封。當采用填料密封時，軸封滴水應回收。管道連接法蘭應采用優質、耐用、防滲漏的墊片。
7.0.5 廠區排水宜采用管道輸送。當采用渠道輸送時，應采取防滲漏措施。
7.0.6 給水排水井室內壁、外壁均應進行防滲、防漏處理。
7.0.7 鋼筋混凝土水池應進行防滲、防漏處理。
7.0.8 管道穿越池壁或井壁時應采用防水套管。
附錄A 化工企業用水控制指標
附錄A 化工企業用水控制指標

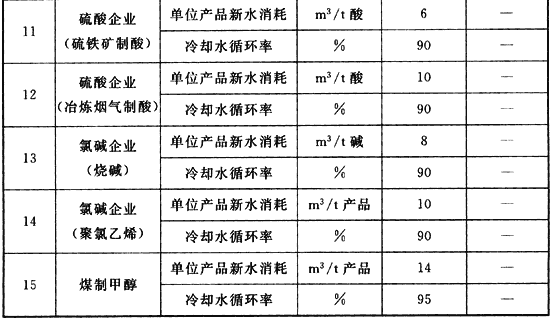

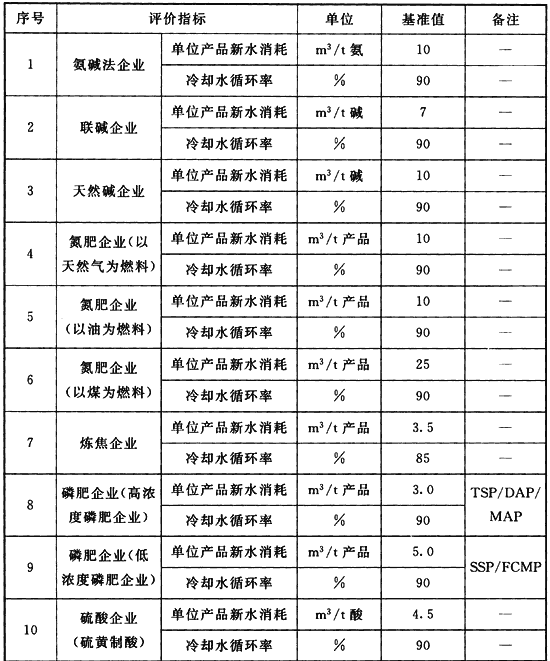

表A 化工企業用水控制指標
