CJJ/T 223-2014 供熱計量系統運行技術規程 （完整版）
1 總 則
1.0.1 為推進和規范集中供熱系統熱計量工作，保障供熱計量系統的安全可靠運行，制定本規程。
1.0.2 本規程適用于集中供熱熱源、熱網、熱力站、樓棟及用戶的供熱計量系統的運行、維護與管理。
1.0.3 集中供熱計量系統的運行、維護與管理除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 供熱計量系統 heat metering system
熱量計量裝置及其相應的調節控制裝置總稱。
2.0.2 熱計量裝置 heat measuring apparatus
熱量表及對熱量表的計量值進行分配的、用以計量用戶消耗熱量的儀表。
2.0.3 熱量結算表 heat trade settlement meters
經過計量認證的用于供熱方和用熱方進行熱量結算的儀表。
2.0.4 戶用熱量分配裝置 household heat allocation device
依據分配模型把熱量結算表測量的熱量，分配到各用戶的儀表或系統的總稱。
2.0.5 檢定 verification
由法定計量檢定機構或法定授權的計量檢定機構按照檢定規程，通過實驗確定熱計量裝置是否符合法定要求的技術操作。
2.0.6 首次檢定 the first compulsory verification
用于熱量結算并列入國家強制檢定目錄的工作計量器具，安裝使用前對熱量結算表進行的檢定。
2.0.7 運行核查 operation checking
在實際運行條件下，對熱計量裝置完好狀態進行的檢查核對。
2.0.8 調節控制系統 adjustment control system
由調節控制軟件和調節控制裝置組成的，在供熱系統中具有調節控制功能的管理系統。
2.0.9 運行調節控制裝置 operation adjustment control device
安裝在供熱熱源、熱力站或建筑物入口處，可根據負荷變化自動調節控制供熱系統供熱量的裝置。
2.0.10 室溫調節控制裝置 room temperature conditioning de-vice
安裝在室內供暖系統上，可根據采暖用戶的室溫要求，調節散熱設備流經熱媒流量及其散熱量的裝置。
2.0.11 C值 C-value
電子式熱分配表溫度傳感器的溫度和散熱器熱媒平均溫度間的耦合程度的數值。
2.0.12 采暖度日數(HDD18) heating degree days based on 18℃
一年中，當某天室外日平均溫度低于18℃時，將該日平均溫度與18℃的差值乘以1d，所得出的乘積的累加值，其單位為℃·d。
3 運行條件
4 運行核查
5 管理和維護
附錄A 熱量結算表運行核查記錄

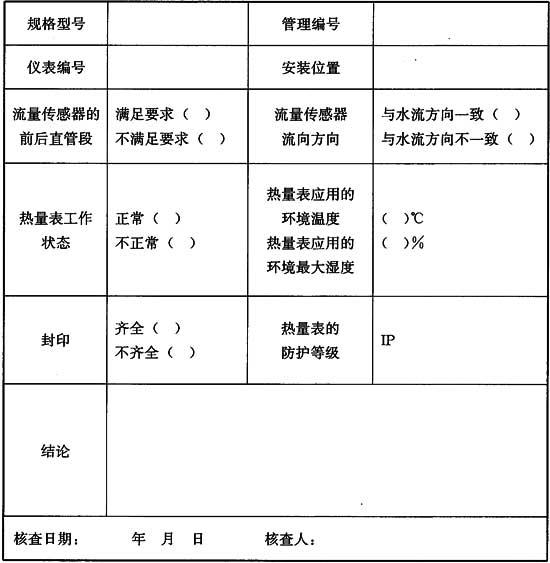

A.0.1 熱量結算表的工作條件核查應按表A.0.1的格式記錄。
表A.0.1 熱量結算表的工作條件核查表

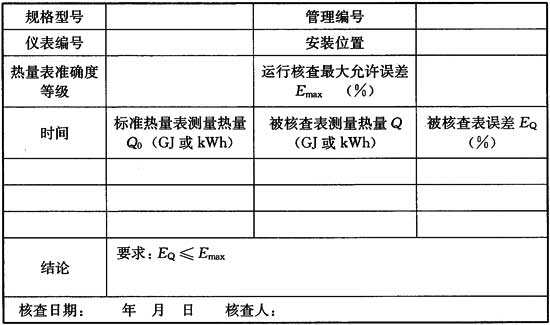

A.0.2 熱量結算表的技術性能總量核查應按表A.0.2-1的格式記錄。熱量結算表的技術性能分量核查應按表A.0.2-2的格式記錄。
表A.0.2-1 熱量結算表的技術性能總量核查表
表A.0.2-2 熱量結算表的技術性能分量核查表

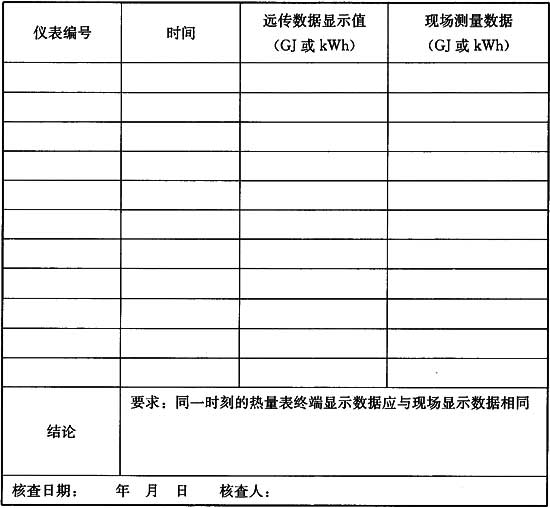

A.0.3 熱量結算表終端顯示與現場顯示的一致性運行核查應按表A.0.3的格式記錄。
表A.0.3 熱量結算表終端顯示數據與現場顯示數據一致性核查表
附錄B 戶用熱量分配裝置工作條件核查記錄
B.0.1 溫度面積法分配裝置工作條件核查應按表B.0.1的格式記錄。
表B.0.1 溫度面積法分配裝置工作條件核查表

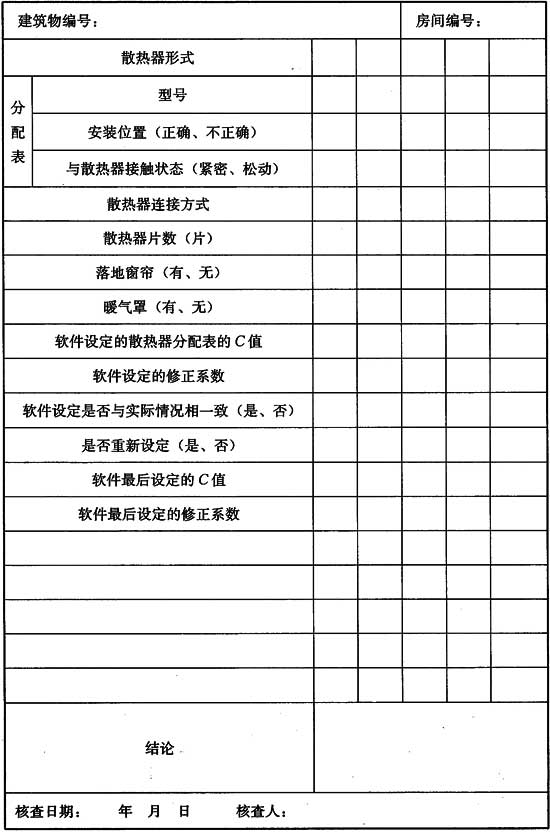

B.0.2 散熱器熱分配表工作條件核查應按表B.0.2-1的格式記錄。集中式散熱器熱分配裝置工作條件核查應按表B.0.2-2的格式記錄。
表B.0.2-1 散熱器熱分配表工作條件核查表

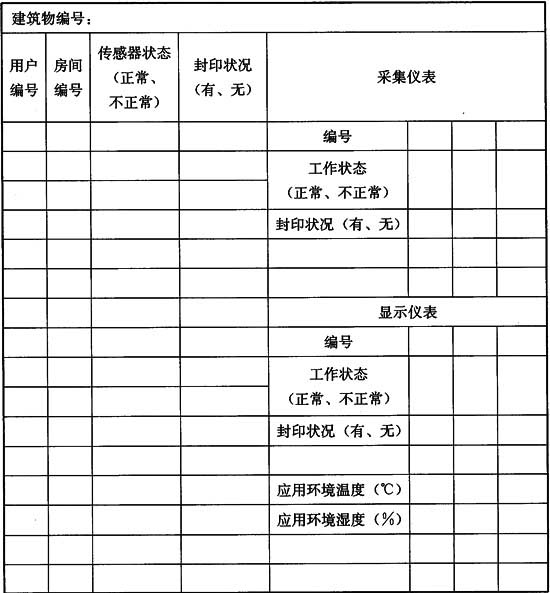

表B.0.2-2 集中式散熱器熱分配裝置工作條件核查表

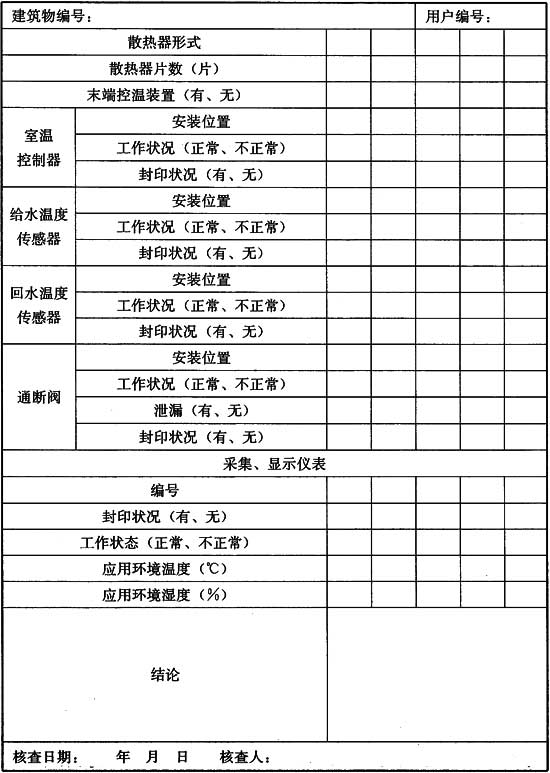

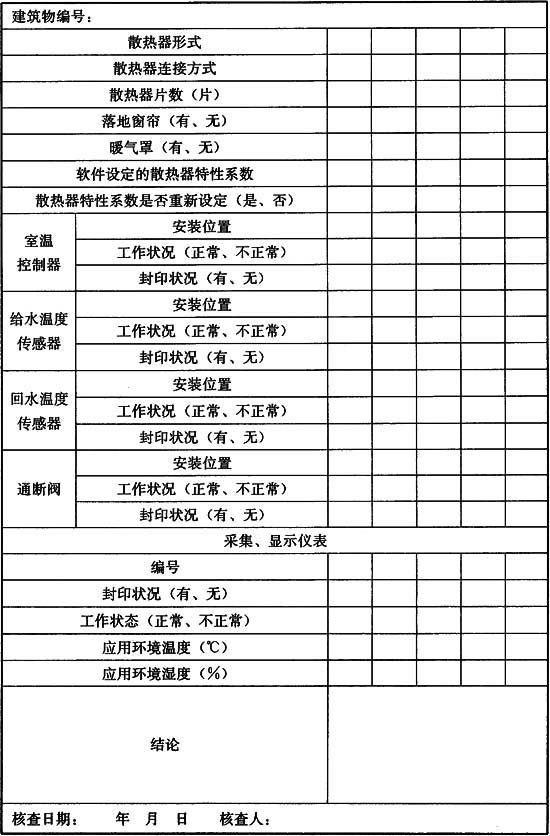

B.0.3 通斷時間面積法分配裝置工作條件核查應按表B.0.3的格式記錄。
表B.0.3 通斷時間面積法分配裝置工作條件核查表

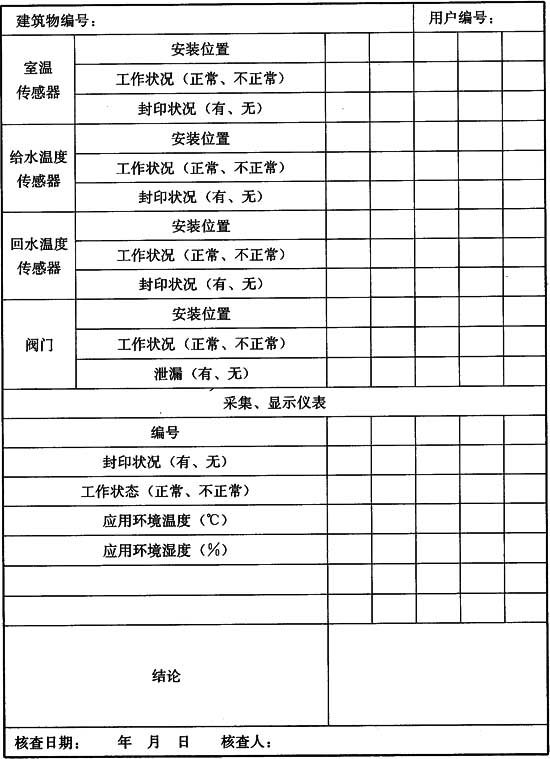

B.0.4 流量溫度法分配裝置工作條件核查應符合表B.0.4的格式記錄。
表B.0.4 流量溫度法分配裝置工作條件核查表
附錄C 戶用熱量分配裝置的技術性能核查記錄
附錄C 戶用熱量分配裝置的技術性能核查記錄
表C 戶用熱量分配裝置的技術性能核查表
附錄D 戶用熱量表現場運行核查方法
D.0.1 流量核查標準表應具有2路流量測量通道，流量傳感器的設置位置如圖D.0.1。流量核查標準表上游的直管段應大于管道直徑的10倍，流量核查標準表下游的直管段應大于管道直徑的5倍。
圖D.0.1 戶用熱量表現場運行核查示意圖
1-被檢熱量表；2-被檢熱量表的供水溫度傳感器；3-被檢熱量表的回水溫度傳感器；4-標準溫度傳感器；5-標準溫度顯示儀表；6-恒溫槽；7-散熱器；
8、9、10、11、12、13、14、15-用戶入口閥門；C1-流量核查標準表測點1；C2-流量核查標準表測點2

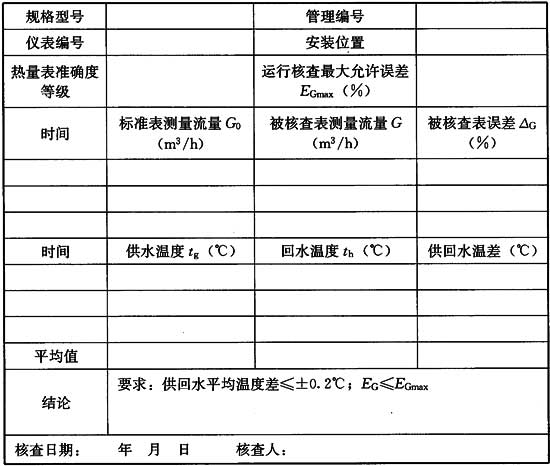

D.0.2 流量運行核查時間不得少于30min，被核查用戶的流量應等于設置在上下游測點處的流量核查標準表檢測的流量差。
D.0.3 被核查的熱量表的配對溫度傳感器應插入同一便攜式恒溫槽中，恒溫槽溫度波動度不應超過±0.2℃，核查溫度分別取為30℃±1℃和50℃±1℃。
D.0.4 水溫穩定后開始讀數，并應先讀取供水溫度傳感器測量值，然后讀取回水溫度傳感器測量值，運行核查不得少于2個讀數循環。
D.0.5 供暖立管兩側連接多個用戶時應分別檢測，并應先對其中一個被檢用戶進行檢測，然后再分別對其余用戶進行檢測。
D.0.6 檢測時，將兩個測點間除被檢用戶外的其他用戶入口閥門關閉，分別記錄流過測點C1、測點C2處流量核查標準表的流量和流過被檢熱量表的流量。
D.0.7 流量核查應連續核查30min，被核查用戶的流量等于設置在測點2處的流量核查標準儀表檢測的流量減去設置在測點1處的流量核查標準儀表檢測的流量。
附錄E 戶用熱量分配裝置運行核查記錄

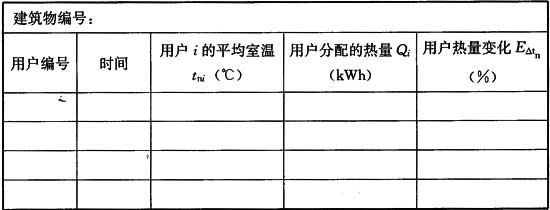

E.0.1 建筑物長期特性運行核查應按表E.0.1-1的格式記錄。室溫陡降運行核查應按表E.0.1-2的格式記錄。
表E.0.1-1 建筑物長期特性運行核查表

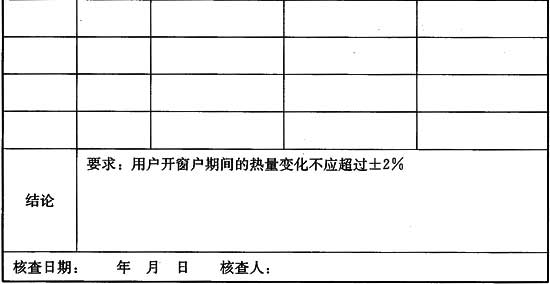

表E.0.1-2 室溫陡降運行核查表
E.0.2 分配裝置室溫運行核查應按表E.0.2的格式記錄。

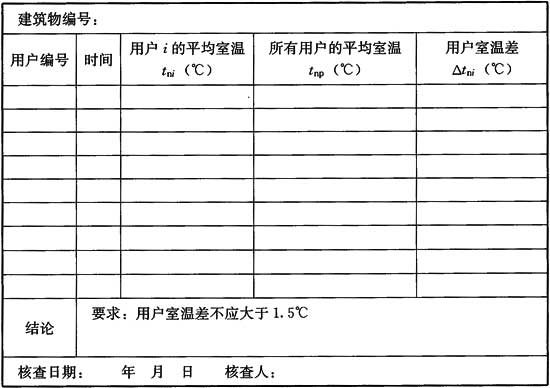

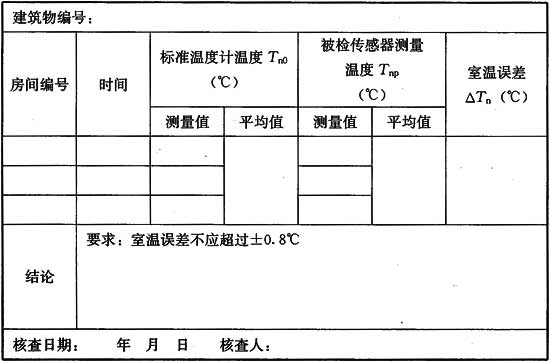

表E.0.2 分配裝置室溫運行核查表

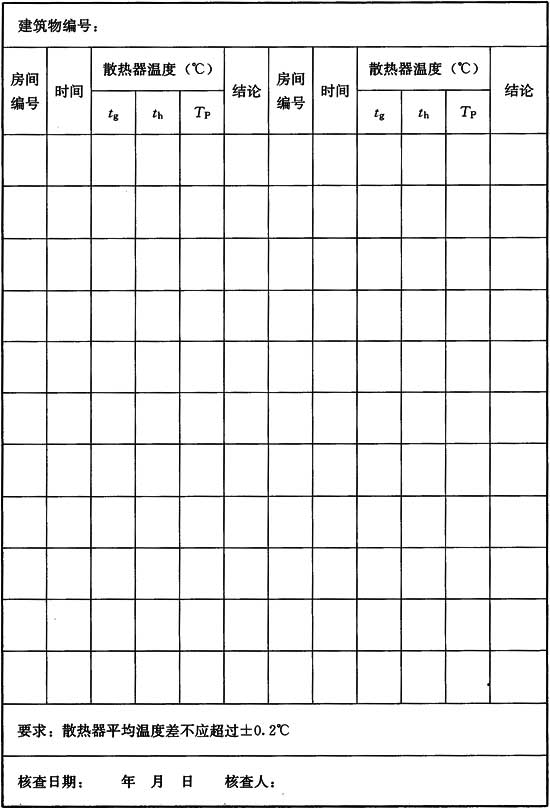

E.0.3 散熱器熱分配表的散熱器平均溫度運行冷態核查法運行核查應按表E.0.3-1的格式記錄。散熱器平均溫度熱態核查法運行核查應按表E.0.3-2的格式記錄。散熱器平均溫度冷態核查法運行核查應按表E.0.3-3的格式記錄。

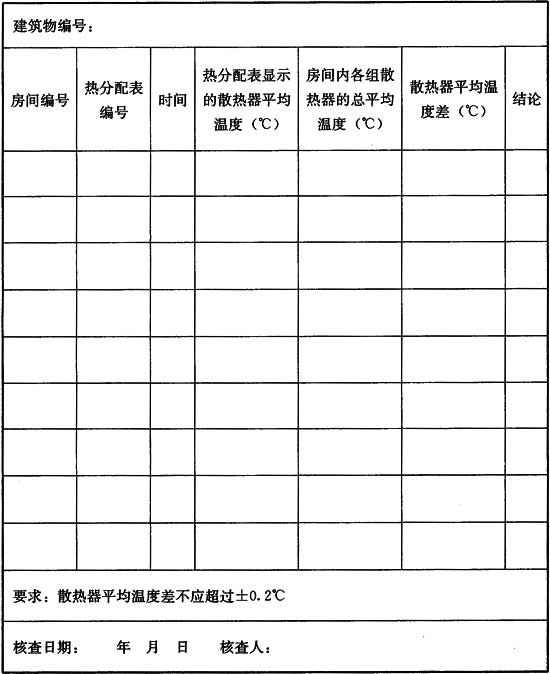

表E.0.3-1 散熱器熱分配表的散熱器平均溫度運行冷態核查法運行核查表
表E.0.3-2 散熱器平均溫度熱態核查法運行核查表
表E.0.3-3 散熱器平均溫度冷態核查法運行核查記錄
表中：tg、th、TP分別為供水溫度、回水溫度和平均溫度(℃)。

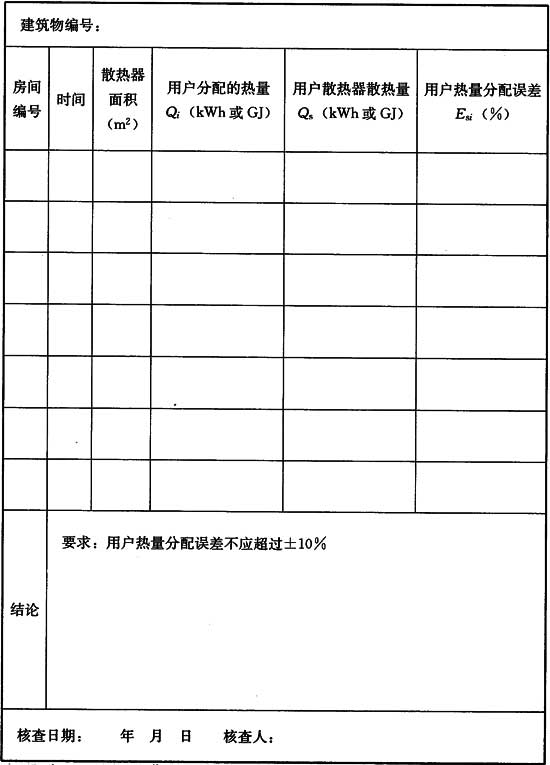

E.0.4 用戶熱量分配誤差運行核查應按表E.0.4的格式記錄。
表E.0.4 用戶熱量分配誤差運行核查表
E.0.5 水力平衡運行核查應按表E.0.5的格式記錄。
表E.0.5 水力平衡運行核查表
E.0.6 戶間熱量分配誤差運行核查應按表E.0.6的格式記錄。
表E.0.6 戶間熱量分配誤差運行核查表
E.0.7 流量分配比例系數運行核查應按表E.0.7的格式記錄。

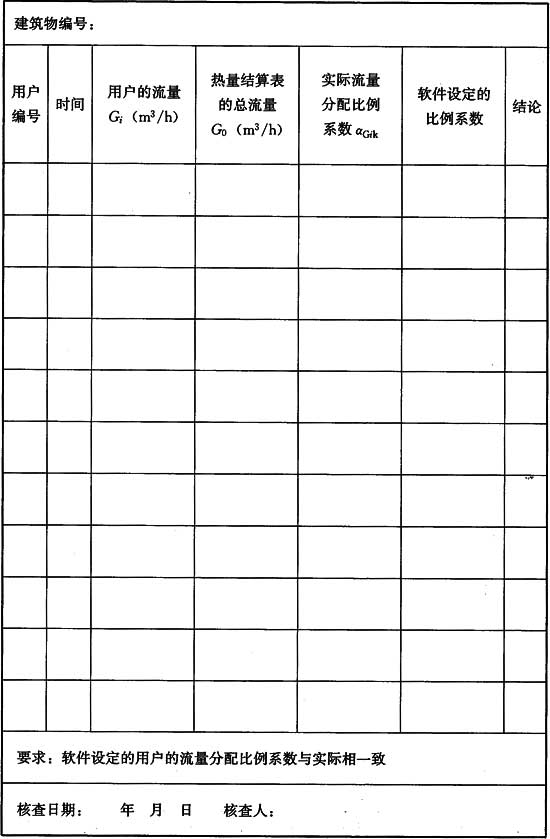

表E.0.7 流量分配比例系數運行核查表
E.0.8 流量變化率運行核查應按表E.0.8的格式記錄。

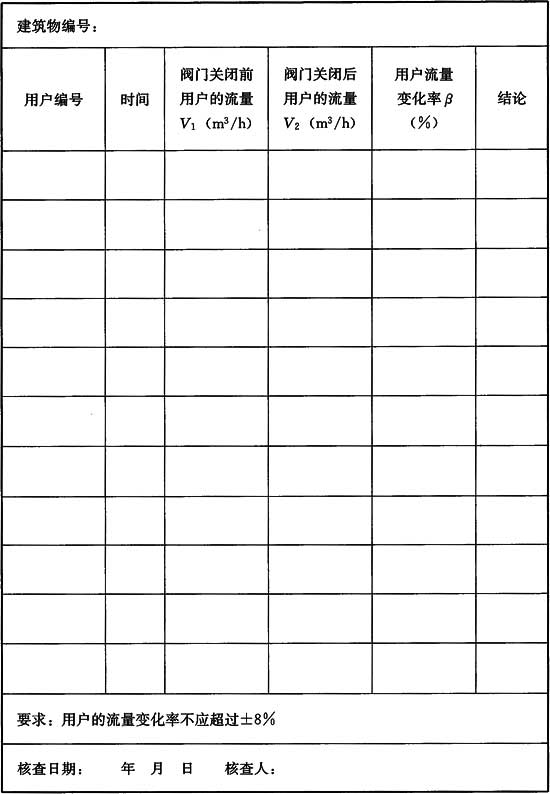

表E.0.8 流量變化率運行核查表

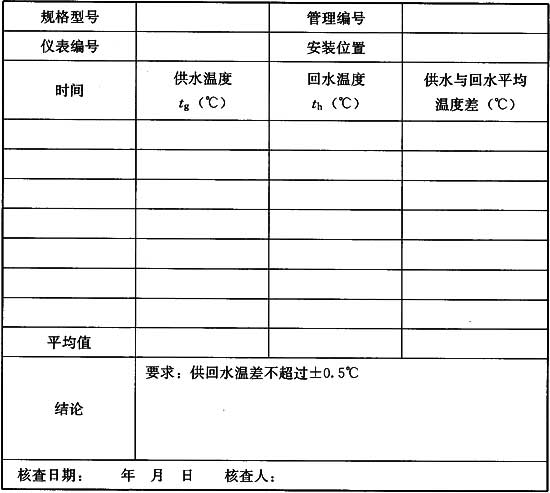

E.0.9 供水與回水平均溫度差運行核查應按表E.0.9的格式記錄。
表E.0.9 供水與回水平均溫度差運行核查表
附錄F 流量溫度法分配裝置的技術性能核查方法
F.0.1 流量核查標準表應采用具有2路流量測量通道，流量傳感器的設置位置見圖F.0.1。流量核查標準表上游的直管段應大于管道直徑的10倍，流量核查標準表下游的直管段應大于管道直徑的5倍。

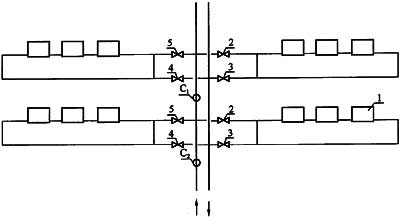

圖F.0.1 流量溫度法現場運行核查示意圖
1-散熱器；2、3、4、5-用戶入口閥門；C1-流量核查標準表測點1；C2-流量核查標準表測點2
F.0.2 流量運行核查應連續核查30min，被核查用戶的流量等于設置在測點2處的流量核查標準儀表檢測的流量減去設置在測點1處的流量核查標準儀表檢測的流量。供暖立管單側連接用戶時，該流量為被檢用戶流量。供暖立管兩側連接多個用戶時，該流量為多個用戶的流量和。
附錄G 嚴寒和寒冷地區城市采暖度日數
附錄G 嚴寒和寒冷地區城市采暖度日數

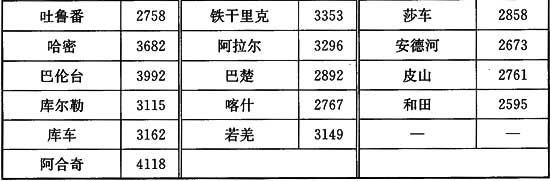

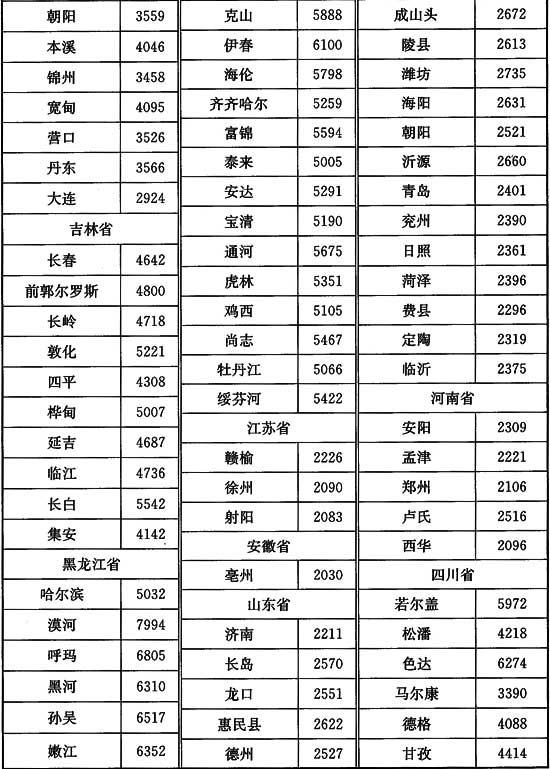

表G 嚴寒和寒冷地區城市采暖度日數
