JGJ 142-2012 輻射供暖供冷技術規程 （完整版）
1 總 則
1.0.1 為規范輻射供暖供冷工程的設計、施工和驗收，做到技術先進、經濟合理、安全適用和保證工程質量，制定本規程。
1.0.2 本規程適用于以低溫?zé)崴疄闊崦交蛞约訜犭娎|為加熱元件的輻射供暖工程，及以高溫冷水為冷媒的輻射供冷工程的設計、施工及驗收。
1.0.3 輻射供暖供冷工程的設計、施工和驗收除應執行本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 輻射供暖供冷 radiant heating and cooling
提升或降低圍護結構內表面中的一個或多個表面的溫度，形成熱或冷輻射面，通過輻射面以輻射和對流的傳熱方式向室內供暖供冷的方式。
2.0.2 毛細管網輻射系統 capillary mat radiant system
末端采用細小管道，加工成網狀，敷設于地面、頂棚或墻面的一種以水為媒介的輻射供暖供冷系統。
2.0.3 混水裝置 water mixing device
將熱源的一部分高溫供水和低溫回水進行混合，獲得戶內所需供水溫度的裝置。
2.0.4 加熱供冷管 heating and cooling pipe
用于進行熱水或冷水循環并加熱或冷卻輻射表面的管道。
2.0.5 預制輕薄供暖板 precast light heating board
由保溫基板、支撐木龍骨、塑料加熱管、粘接膠、鋁箔、配水和集水等裝置組成，并在工廠制作的一種一體化地面供暖部件，簡稱供暖板。
2.0.6 加熱電纜 heating cable
以供暖為目的、通電后能夠發熱的電纜。
2.0.7 預制溝槽保溫板 pre-grooved insulation board
在工廠預制的、用于現場拼裝敷設加熱供冷管或加熱電纜的、帶有固定間距和尺寸溝槽的聚苯乙烯類泡沫塑料或其他保溫材料制成的板塊。
2.0.8 加熱供冷部件 heating and cooling component
敷設在輻射面填充層內或預制溝槽保溫板溝槽中的加熱供冷管、加熱電纜，以及供暖板、毛細管網等的統稱。
2.0.9 混凝土或水泥砂漿填充式地面輻射供暖供冷 floating screed floor radiant heating or cooling
加熱供冷部件敷設在絕熱層之上，需填充混凝土或水泥砂漿后再鋪設地面面層的地面輻射供暖供冷形式。簡稱混凝土填充式地面輻射供暖供冷。
2.0.10 預制溝槽保溫板地面輻射供暖 pre-grooved insulation board floor radiant heating
將加熱管或加熱電纜敷設在預制溝槽保溫板的溝槽中，加熱管或加熱電纜與保溫板溝槽尺寸吻合且上皮持平，不需要填充混凝土即可直接鋪設面層的地面輻射供暖形式。
2.0.11 均熱層 heat distribution plates
采用預制溝槽保溫板供暖地面時，鋪設在加熱部件之下或之上、或上下均鋪設的可使加熱部件產生的熱量均勻散開的金屬板或金屬箔。
2.0.12 供暖板地面輻射供暖 precast light heating board floor radiant heating
以熱水為熱媒，采用預制輕薄供暖板加熱地面的輻射供暖形式。
2.0.13 分水器 primary supply water manifold
用于連接集中供暖供冷系統的供水管和各加熱供冷管分支環路的配水裝置。
2.0.14 集水器 primary return water manifold
用于連接集中供暖供冷系統的回水管和各加熱供冷管分支環路的匯水裝置。
2.0.15 輸配管 distribution pipe
供暖板地面輻射供暖系統中，在分水器、集水器和供暖板分水、集水裝置之間，起中間輸配作用的管道。
2.0.16 面層 surface course
建筑地面與室內空氣直接接觸的構造層，包括裝飾面層及其找平層。
2.0.17 找平層 toweling course
在墊層或樓板面上進行抹平找坡的構造層。
2.0.18 隔離層 isolating course
防止建筑地面上各種液體透過地面的構造層。
2.0.19 填充層 filler course
在混凝土填充式輻射供暖供冷地面絕熱層上設置加熱供冷部件用的構造層，起到保護加熱供冷部件并使地面溫度均勻的作用。
2.0.20 絕熱層 insulating course
輻射供暖供冷中，用于阻擋冷熱量傳遞，減少無效冷熱損失，在現場單獨鋪設的構造層（不包括預制溝槽保溫板和供暖板的保溫基板）。絕熱層分輻射面絕熱層和側面絕熱層。
2.0.21 防潮層 moisture proofing course
防止建筑地基或樓層地面下潮氣透過地面的構造層。
2.0.22 伸縮縫 expansion joint
補償混凝土填充層和面層等膨脹或收縮用的構造縫。分為填充層伸縮縫、面層伸縮縫。
2.0.23 發泡水泥 porous cement
將發泡劑、水泥、水等按配比要求制成泡沫漿料，澆筑于地面，經自然養護形成具有規定密度等級、強度等級和較低導熱系數的泡沫水泥。
2.0.24 填充板 blind board
供暖板地面供暖系統中，與供暖板的保溫基板的材質和厚度相同、上面粘貼鋁箔的半硬質泡沫塑料板，用于敷設輸配管和填充房間內未鋪設供暖板的部位。
2.0.25 鋁塑復合管 polyethylene-aluminum compound pipes
內層和外層為交聯聚乙烯、耐熱聚乙烯或聚乙烯，中間層為增強鋁管，層間采用專用熱熔膠，通過擠出成型方法復合成一體的管材。
2.0.26 聚丁烯-1管 polybutylene pipe-1
由聚丁烯-1樹脂添加適量助劑，經擠出成型的熱塑性塑料加熱管，通常以PB標記。
2.0.27 無規共聚聚丁烯管 Polybutylene random copolymer pipe
以質量分?jǐn)?shù)不少于85％的丁烯-1與其他烯烴單體共聚聚合而成的無規共聚物，添加適量助劑，經擠出成型的熱塑性塑料加熱管，通常以PB-R標記。
2.0.28 交聯聚乙烯管 cross linked polyethylene pipe
以密度大于或等于0.94g/cm3的聚乙烯或乙烯共聚物，添加適量助劑，通過化學的或物理的方法，使其線型的大分子交聯成三維網狀的大分子結構的加熱管，通常以PE-X標記。
2.0.29 耐熱聚乙烯管 polyethylene of raised temperature resistance pipe
以乙烯和α烯烴共聚制成的特殊的線型高密度或中密度乙烯共聚物，添加適量助劑，經擠出成型的熱塑性塑料加熱管。依據其長期靜液壓強度曲線的不同分為PE-RT Ⅰ型和PE-RT Ⅱ型。
2.0.30 無規共聚聚丙烯管 polypropylene random copolymer pipes
以丙烯和適量乙烯的無規共聚物，添加適量助劑，經擠出成型的熱塑性管材。通常以PP-R標記。
2.0.31 電熱式控制閥 electrical thermal actuating valve
依靠閥門驅動器內被電加熱的溫包膨脹產生的推力推動閥桿，關閉或開啟閥門流道的自動控制閥，簡稱熱電閥。
2.0.32 自力式溫控閥 thermostat valve
可人為設定溫度，通過溫包感應溫度產生自力式動作，無需外界動力調節熱水（冷水）流量，從而控制室溫恒定的閥門，又稱恒溫控制閥。
2.0.33 溫度控制器 thermostat
能夠測量溫度并發出控制調節信號的溫度自控設備，簡稱溫控器。
3 設 計
4 材 料
5 施 工
6 試運行、調試及竣工驗收
7 運行與維護
7.0.1 輻射供暖供冷系統首次運行注水前應充分排氣。系統每年首次運行時，需確保戶外戶內閥門開啟到位，過濾器無堵塞，立管進回水放氣通暢，加熱供冷管內無氣堵。
7.0.2 輻射供暖供冷系統加熱供冷管在非供暖或非供冷季應進行滿水保護。在有凍結可能的地區應排水、泄壓。
7.0.3 加熱電纜輻射供暖系統每年供暖期使用前，應檢查溫控器及電路系統是否正常。
7.0.4 輻射供暖供冷系統的表面上應有明顯的標識，不得進行打洞、釘鑿、撞擊、高溫作業等工作。
附錄A 輻射供暖地面構造圖示
A.0.1 混凝土填充式供暖地面構造可按圖A.0.1-1和圖A.0.1-2設置：

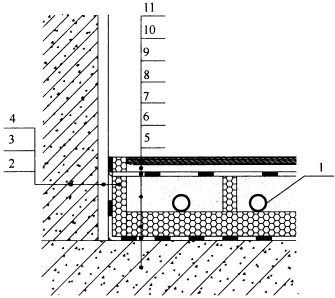

圖A.0.1-1 采用塑料絕熱層（發泡水泥絕熱層）的混凝土填充式熱水供暖地面構造
1—加熱管；2—側面絕熱層；3—抹灰層；4—外墻；5—樓板或與土壤相鄰地面；
6—防潮層（對與土壤相鄰地面）；7—泡沫塑料絕熱層（發泡水泥絕熱層）；
8—豆石混凝土填充層（水泥砂漿填充找平層）；9—隔離層（對潮濕房間）；
10—找平層；11—裝飾面層

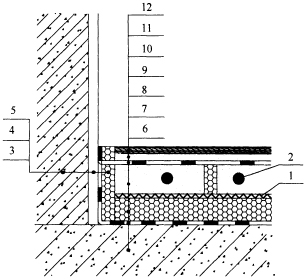

圖A.0.1-2 采用泡沫塑料絕熱層（發泡水泥絕熱層）的混凝土填充式加熱電纜供暖地面構造
1—金屬網；2—加熱電纜；3—側面絕熱層；4—抹灰層；5—外墻；6—樓板或與土壤相鄰地面；
7—防潮層（對與土壤相鄰地面）；8—泡沫塑料絕熱層（發泡水泥絕熱層）；9—豆石混凝土填充
層（水泥砂漿填充找平層）；10—隔離層（對潮濕房間）；11—找平層；12—裝飾面層
A.0.2 預制溝槽保溫板式供暖地面構造可按圖A.0.2-1～圖A.0.2-4設置：

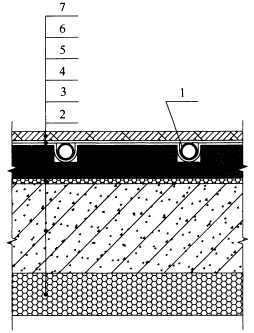

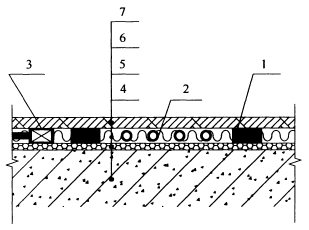

圖A.0.2-1 與供暖房間相鄰的預制溝槽保溫板供暖地面構造
1—加熱管或加熱電纜；2—樓板；3—可發性聚乙烯（EPE）墊層；
4—預制溝槽保溫板；5—均熱層；6—木地板面層

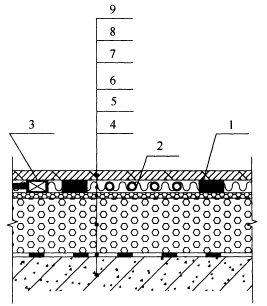

圖A.0.2-2 與室外空氣或不供暖房間相鄰的預制溝槽保溫板供暖地面構造
1—加熱管或加熱電纜；2—泡沫塑料絕熱層；3—樓板；4—可發性聚乙烯
（EPE）墊層；5—預制溝槽保溫板；6—均熱層；7—木地板面層

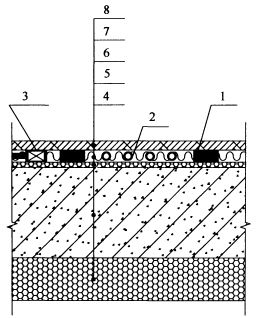

圖A.0.2-3 與土壤相鄰的預制溝槽保溫板供暖地面構造
1—加熱管或加熱電纜；2—與土壤相鄰地面；3—防潮層；4—發泡水泥絕熱層；
5—可發性聚乙烯（EPE）墊層；6—預制溝槽保溫板；7—均熱層；8—木地板面層
圖A.0.2-4 與供暖房間相鄰的預制溝槽保溫板加熱電纜供暖地面構造
1—加熱電纜；2—樓板；3—預制溝槽保溫板；4—均熱層；5—找平層（對潮濕房間）；
6—隔離層（對潮濕房間）；7—金屬層；8—找平層；9—地磚或石材地面
A.0.3 預制輕薄供暖板供暖地面構造可按圖A.0.3-1～圖A.0.3-4設置：
圖A.0.3-1 與供暖房間相鄰的預制輕薄供暖板供暖地面構造（一）
1—木龍骨；2—加熱管；3—二次分水器；4—樓板；5—可發性聚乙烯
（EPE）墊層；6—供暖板；7—木地板面層
圖A.0.3-2 與供暖房間相鄰的預制輕薄供暖板供暖地面構造（二）
1—木龍骨；2—加熱管；3—二次分水器；4—樓板；5—供暖板；6—隔離層
（對潮濕房間）；7—金屬層；8—找平層；9—地磚或石材面層
圖A.0.3-3 與室外空氣或不供暖房間相鄰的預制輕薄供暖板供暖地面構造
1—木龍骨；2—加熱管；3—二次分水器；4—泡沫絕熱材料；5—樓板；
6—可發性聚乙烯（EPE）墊層；7—供暖板；8—木地板面層
圖A.0.3-4 與土壤相鄰的預制輕薄供暖板供暖地面構造
1—木龍骨；2—加熱管；3—二次分水器；4—與土壤相鄰地面；5—防潮層；
6—發泡水泥絕熱層；7—可發性聚乙烯（EPE）墊層；8—供暖板；9—木地板面層
附錄B 混凝土填充式熱水輻射供暖地面單位面積散熱量
附錄C 管材的選擇
附錄D 管道水力計算
D.0.1 塑料管及鋁塑復合管單位長度摩擦壓力損失（比摩阻）可按表D.0.1計算。

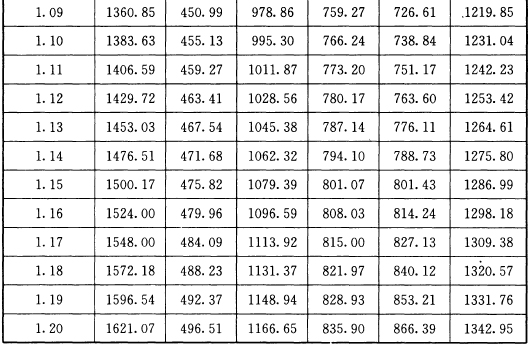

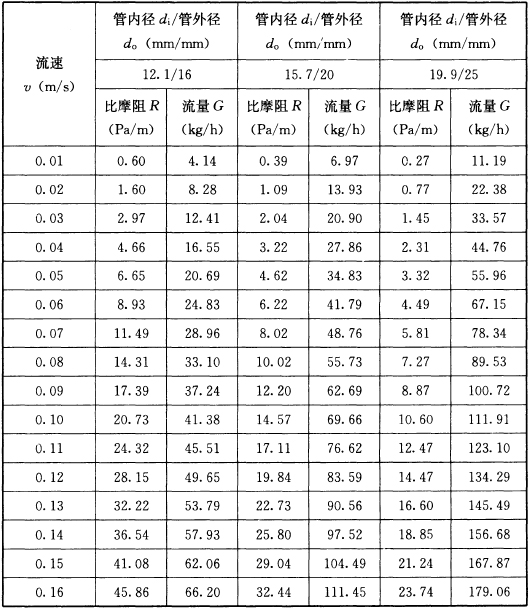

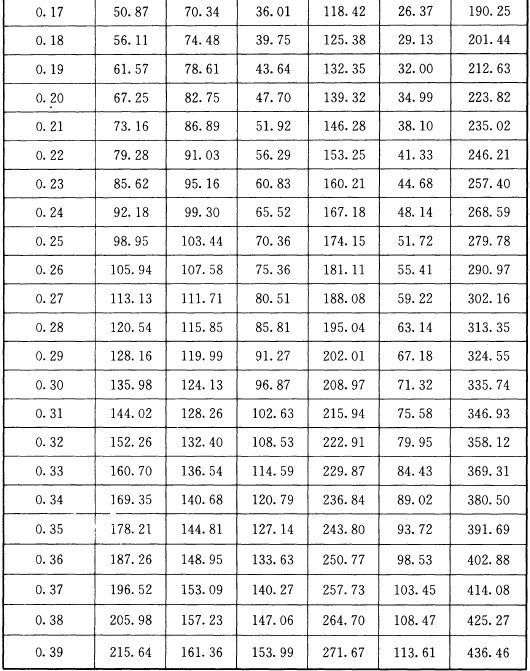

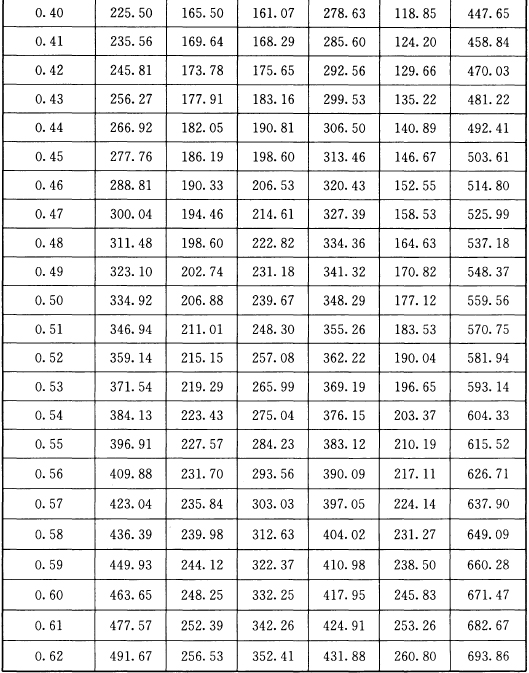

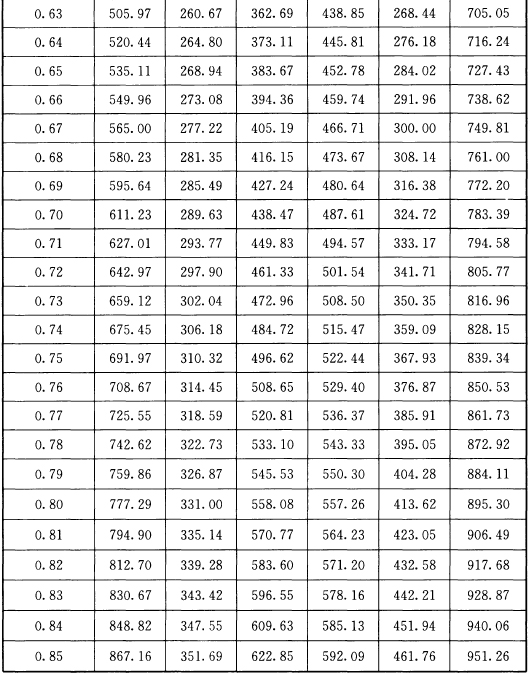

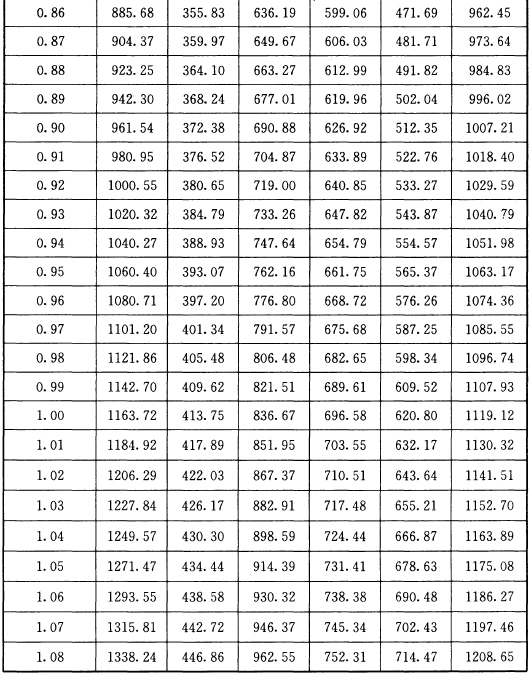

表D.0.1 塑料管及鋁塑復合管水力計算表
注：此表為熱媒平均溫度為55℃的水力計算表。
D.0.2 當熱媒平均溫度不等于55℃時，可由表D.0.2查出比摩阻修正系數，并按下式進行修正。
Rt＝R×a （D.0.2）
式中：Rt——熱媒在設計溫度和設計流量下的比摩阻（Pa/m）；
R——查表D.0.1得到的比摩阻（Pa/m）；
a——比摩阻修正系數。
表D.0.2 比摩阻修正系數
D.0.3 塑料管及鋁塑復合管局部阻力系數（ζ）值可按表D.0.3選用。

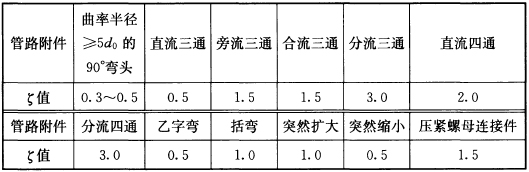

表D.0.3 局部阻力系數（ζ）值
附錄E 加熱供冷管管材物理力學性能
E.0.1 塑料管的物理力學性能應符合表E.0.1的規定。

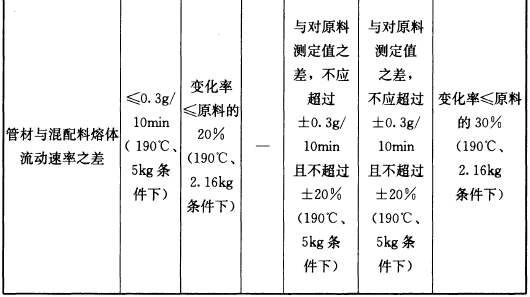

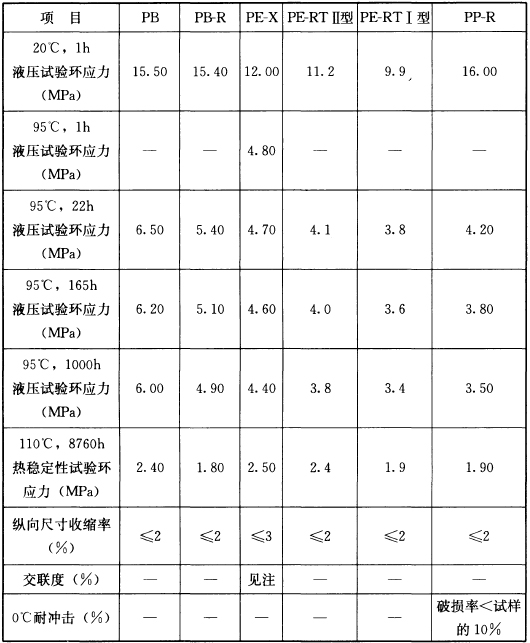

表E.0.1 塑料管的物理力學性能
注：過氧化物交聯（PE-Xa）交聯度大于或等于70％；硅烷交聯（PE-Xb）交聯度
大于或等于65％；輻照交聯（PE-Xc）交聯度大于或等于60％。
E.0.2 鋁塑復合管的物理力學性能應符合表E.0.2的規定。

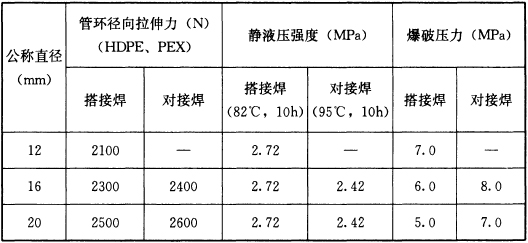

表E.0.2 鋁塑復合管的物理力學性能
注：1 交聯度要求：硅烷交聯大于或等于65％；輻照交聯大于或等于60％；
2 熱熔膠熔點大于或等于120℃；
3 搭接焊鋁層拉伸強度大于或等于100MPa，斷裂伸長率大于或等于20％；
對接焊鋁層拉伸強度大于或等于80MPa，斷裂伸長率應不小于22％；
4 鋁塑復合管層間粘合強度，按規定方法試驗，層間不得出現分離和縫隙。
E.0.3 銅管機械性能應符合表E.0.3的規定。

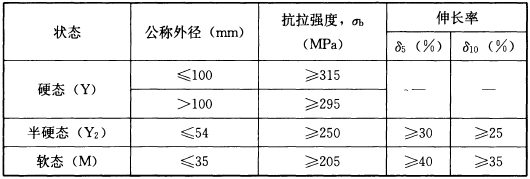

表E.0.3 銅管機械性能要求
附錄F 加熱電纜的電氣和機械性能要求
附錄F 加熱電纜的電氣和機械性能要求

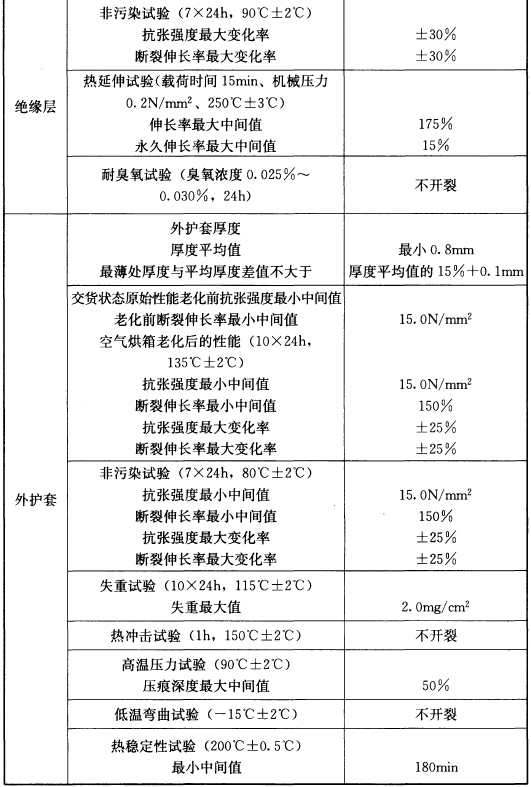

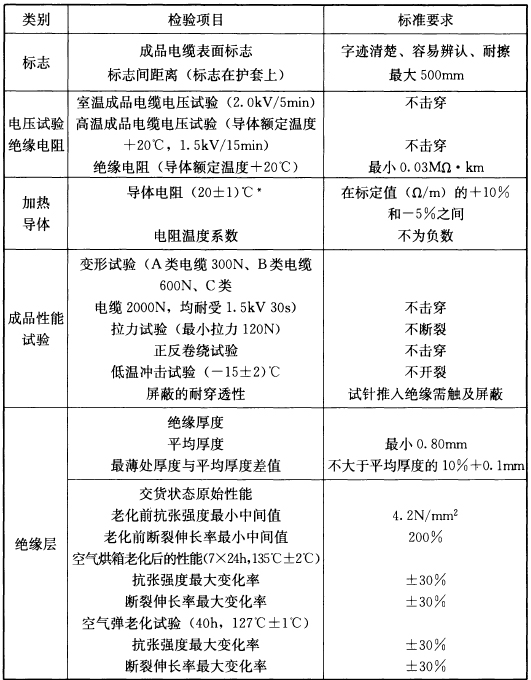

表F 加熱電纜的主要電氣和機械性能要求
附錄G 輻射面?zhèn)鳠崃康臏y試
G.0.1 以水為媒介的輻射供暖供冷系統供熱量或供冷量的測試系統及測試方法可按現行國家標準《采暖散熱器散熱量測定方法》GB/T 13754的規定確定。
G.0.2 測試小室內空氣溫度測點布置應符合本規程第6.1.8條的規定。
G.0.3 測試樣品規格及其安裝應符合下列規定：
1 測試樣品邊長宜為3m±0.1m，在閉式小室內居中對稱鋪設；
2 測試時應按樣品使用狀態將其安裝在模擬樓板上，樣品的周邊應設置絕熱材料，樣品安裝宜按圖G.0.3進行。

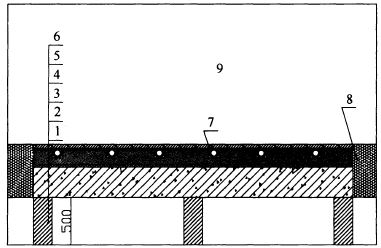

G.0.3 測試樣品安裝示意圖
1—支架；2—模擬樓板；3—可發性聚乙烯（EPE）墊層；4—預制溝槽保溫板；
5—均熱層；6—面層；7—加熱管或加熱電纜；8—絕熱材料；9—閉式小室
G.0.4 以水為媒介的輻射系統輻射供熱量或供冷量標準特征公式應按下式計算：
Q＝KM·ΔTn （G.0.4）
式中：Q——測試樣品的輻射供熱量或供冷量（W）；
ΔT——過余溫度（K）；
KM，n——針對測試樣品的常數，通過最小二乘法求得。
G.0.5 熱水輻射供暖系統輻射供熱量標準特征公式至少應在過余溫度分別為15K±3K、24K±3K和33.5K±1K三個測試工況的基礎上確定。標準測試工況應符合下列規定：
1 過余溫度為33.5K±1K；
2 基準點空氣溫度為18℃；
3 裝置進口水溫為55℃，出口水溫為48℃；
4 小室大氣壓力為標準大氣壓力。
G.0.6 冷水輻射供冷系統輻射供冷量的標準特征公式至少應在過余溫度分別為10.5K±1K、8.5K±2K和6.5K±2K三個測試工況的基礎上確定。標準測試工況應符合下列規定：
1 過余溫度為10.5K±1K；
2 基準點空氣溫度為26℃；
3 裝置進口水溫為14℃，出口水溫為17℃；
4 小室大氣壓力為標準大氣壓力。
G.0.7 加熱電纜輻射供暖系統功率應采用不低于1.0級的電功率計測量。
G.0.8 輻射面向下傳熱量可通過測定模擬樓板上表面和下表面平均溫度，并經計算獲得。模擬樓板上表面和下表面平均溫度測定方法應符合本規程第6.1.7條的規定。輻射面向下傳熱量可按下式計算：
式中：Q1——輻射面向下傳熱量（W）；
tu——模擬樓板上表面平均溫度（℃）；
td——模擬樓板下表面平均溫度（℃）；
R——模擬樓板熱阻（（m2·℃）/W）；
S——測試樣品的面積（m2）。
G.0.9 輻射面向上供熱量或供冷量可按下式計算：
Q2＝Q－Q1 （G.0.9）
式中：Q2——輻射面向上供熱量或供冷量（W）；
Q——測試樣品的輻射供熱量或供冷量或電功率（W）。
附錄H 工程質量檢驗表
附錄H 工程質量檢驗表

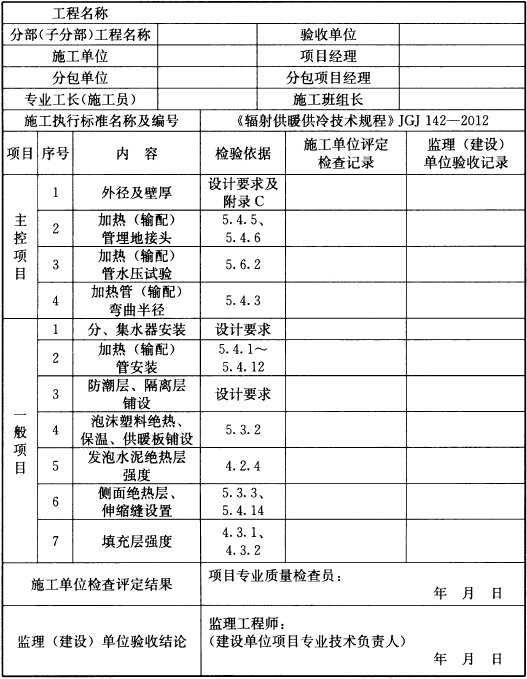

表H-1 以水為媒介的輻射供暖供冷系統安裝工程質量檢驗表

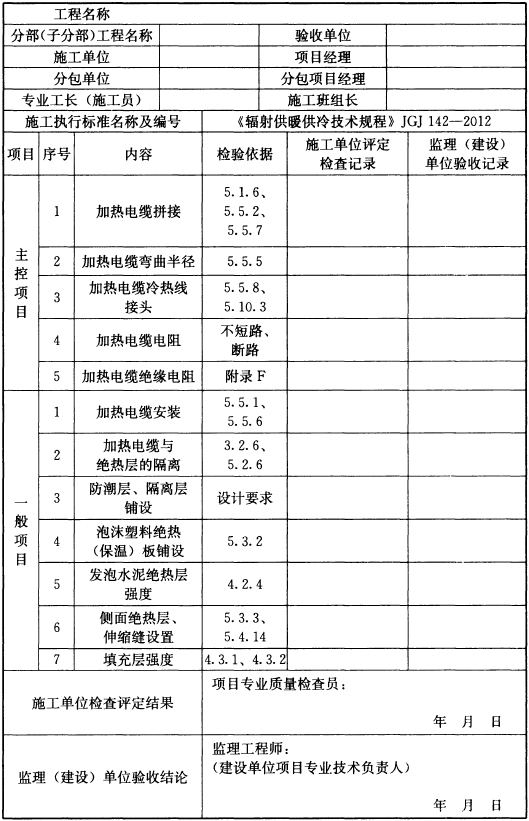

表H-2 加熱電纜地面輻射供暖系統安裝工程質量檢驗表
