GB/T 8163-2018 輸送流體用無縫鋼管 （完整版）
1 范圍
1 范圍
本標準規定了輸送流體用無縫鋼管的訂貨內容、尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書。
本標準適用于輸送普通流體用無縫鋼管。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的，凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 222 鋼的成品化學成分允許偏差
GB/T 223.5 鋼鐵 酸溶硅和全硅含量的測定 還原型硅鉬酸鹽分光光度法
GB/T 223.9 鋼鐵及合金 鋁含量的測定 鉻天青S分光光度法
GB/T 223.11 鋼鐵及合金 鉻含量的測定 可視滴定或電位滴定法
GB/T 223.12 鋼鐵及合金化學分析方法 碳酸鈉分離-二苯碳酰二肼光度法測定鉻量
GB/T 223.14 鋼鐵及合金化學分析方法 鉭試劑萃取光度法測定釩含量
GB/T 223.19 鋼鐵及合金化學分析方法 新亞銅靈-三氯甲烷萃取光度法測定銅量
GB/T 223.23 鋼鐵及合金 鎳含量的測定 丁二酮肟分光光度法
GB/T 223.26 鋼鐵及合金 鉬含量的測定 硫氰酸鹽分光光度法
GB/T 223.37 鋼鐵及合金化學分析方法 蒸餾分離-靛酚藍光度法測定氮量
GB/T 223.40 鋼鐵及合金 鈮含量的測定 氯磺酚S分光光度法
GB/T 223.59 鋼鐵及合金 磷含量的測定 鉍磷鉬藍分光光度法和銻磷鉬藍分光光度法
GB/T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉（鉀）光度法測定錳量
GB/T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB/T 223.81 鋼鐵及合金 總鋁和總硼含量的測定 微波消解-電感耦合等離子體質譜法
GB/T 223.84 鋼鐵及合金 鈦含量的測定 二安替比林甲烷分光光度法
GB/T 223.86 鋼鐵及合金 總碳含量的測定 感應爐燃燒后紅外吸收法
GB/T 228.1 金屬材料 拉伸試驗 第1部分：室溫試驗方法
GB/T 229 金屬材料 夏比擺錘沖擊試驗方法
GB/T 241 金屬管 液壓試驗方法
GB/T 242 金屬管 擴口試驗方法
GB/T 244 金屬管 彎曲試驗方法
GB/T 246 金屬材料 管 壓扁試驗方法
GB/T 2102 鋼管的驗收、包裝、標志和質量證明書
GB/T 2975 鋼及鋼產品 力學性能試驗取樣位置及試樣制備
GB/T 4336 碳素鋼和中低合金鋼 多元素含量的測定 火花放電原子發射光譜法（常規法）
GB/T 5777-2008 無縫鋼管超聲波探傷檢驗方法
GB/T 7735-2016 無縫和焊接（埋弧焊除外）鋼管缺欠的自動渦流檢測
GB/T 12606-2016 無縫和焊接（埋弧焊除外）鐵磁性鋼管縱向和/或橫向缺欠的全圓周自動漏磁檢測
GB/T 17395 無縫鋼管尺寸、外形、重量及允許偏差
GB/T 20066 鋼和鐵 化學成分測定用試樣的取樣和制樣方法
GB/T 20123 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法（常規方法）
GB/T 20124 鋼鐵 氮含量的測定 惰性氣體熔融熱導法（常規方法）
GB/T 20125 低合金鋼 多元素的測定 電感耦合等離子體發射光譜法
YB/T 4149 連鑄圓管坯
YB/T 5222 優質碳素結構鋼熱軋和鍛制圓管坯
ISO 10893-1 鋼管無損檢測 第1部分：用于確認無縫和焊接鋼管（埋弧焊除外）水壓密實性的自動電磁檢測方法[Non-destructive testing of steel tubes Part 1：Automated electromagnetic testing of seamless and welded (except submerged arc-welded) steel tubes for the verification of hydraulic leak-tightness]
3 訂貨內容
3 訂貨內容
按本標準訂購鋼管的合同或訂單應包括下列內容：
a)標準編號；
b)產品名稱；
c)鋼的牌號，有質量等級的應包括質量等級；
d)尺寸規格；
e)訂購的數量（總重量或總長度）；
f)交貨狀態；
g)特殊要求。
4 尺寸、外形和重量
4.1 外徑和壁厚
鋼管的公稱外徑D和公稱壁厚S應符合GB/T 17395的規定。根據需方要求，經供需雙方協商，可供應其他外徑和壁厚的鋼管。
4.5 不圓度和壁厚不均
根據需方要求，經供需雙方協商，并在合同中注明，鋼管的不圓度和壁厚不均應分別不超過公稱外徑公差和公稱壁厚公差的80％。
5 技術要求
5.7 表面質量
鋼管的內外表面不應有目視可見的裂紋、折疊、結疤、軋折和離層。這些缺陷應完全清除，清除深度應不超過公稱壁厚的下偏差，清理處的實際壁厚應不小于壁厚所允許的最小值。不超過壁厚下偏差的其他局部缺欠允許存在。
5.8 超聲檢測
根據需方要求，經供需雙方協商，并在合同中注明，鋼管可進行超聲檢測，驗收等級為GB/T 5777-2008中L4。
5.9 鍍鋅層
根據需方要求，經供需雙方協商，并在合同中注明，鋼管可鍍鋅交貨。當鋼管鍍鋅交貨時，鍍鋅層的相關要求應符合附錄A的規定。
6 試驗方法
6.1 鋼管的化學成分分析取樣按GB/T 20066的規則進行?；瘜W(xué)成分分析通常按GB/T 4336、GB/T 20123、GB/T 20124、GB/T 20125或其他通用的方法進行，仲裁時應按GB/T 223.5、GB/T 223.9、GB/T 223.11、GB/T 223.12、GB/T 223.14、GB/T 223.19、GB/T 223.23、GB/T 223.26、GB/T 223.37、GB/T 223.40、GB/T 223.59、GB/T 223.63、GB/T 223.68、GB/T 223.81、GB/T 223.84、GB/T 223.86、GB/T 20125的規定進行。
6.2 鋼管的尺寸和外形應采用符合精度要求的量具進行測量。
6.3 鋼管的內外表面應在充分照明條件下進行目視檢查。

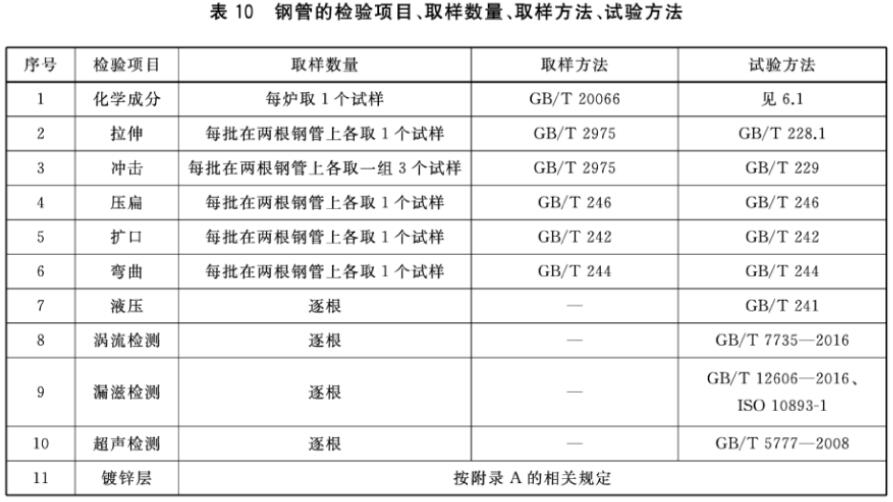

6.4 鋼管其他檢驗項目的取樣方法和試驗方法應符合表10的規定。
7 檢驗規則
7.1 檢查和驗收
鋼管的檢查和驗收由供方質量技術監督部門進行。
7.3 取樣數量
每批鋼管各項檢驗的取樣數量應符合表10的規定。
7.4 復驗與判定規則
鋼管的復驗與判定規則應符合GB/T 2102的規定。
8 包裝、標志和質量證明書
8.1 鋼管的包裝、標志和質量證明書應符合GB/T 2102的規定。
8.2 根據需方要求，并在合同中注明，鋼管的內外表面可涂保護層。
附錄A 鍍鋅層
A.1 范圍
本附錄規定了輸送一般流體用無縫鋼管鍍鋅層的技術要求。
A.2 制造方法
鋼管鍍鋅應采用熱浸鍍鋅法。
A.3 鍍鋅鋼管的理論重量
常用規格壁厚的鋼管鍍鋅后單位長度理論重量按式(A.1)計算。其他壁厚規格的鋼管鍍鋅后單位長度理論重量由供需雙方協商確定，并在合同中注明。
式中：
W＇——鋼管鍍鋅后的單位長度理論重量，單位為千克每米(kg/m)；
W——鋼管鍍鋅前的單位長度理論重量，單位為千克每米(kg/m)；

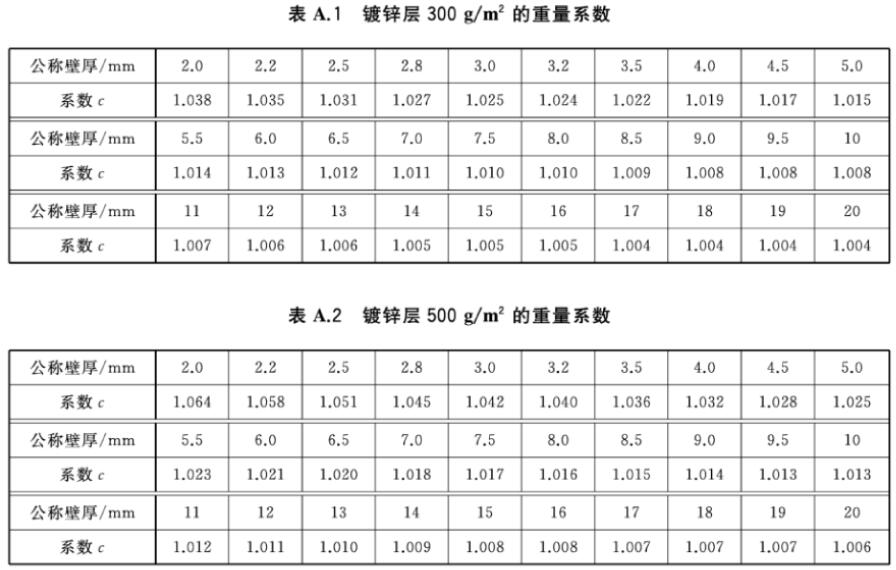

c——鍍鋅層的重量系數，見表A.1、表A.2。
A.4 鍍鋅層重量
鋼管熱浸鍍鋅后應測量鋅層重量，測量方法應符合A.5的規定。鋼管內外表面鍍鋅層單位面積總重量應不小于300g/m2。
根據需方要求，經供需雙方協商，并在合同中注明，可供應內外表面鍍鋅層單位面積總重量不小于500g/m2的鍍鋅鋼管。按鍍鋅層單位面積總重量500g/m2交貨時，允許其中一個試樣的內外表面鍍鋅層單位面積總重量小于500g/m2，但不小于480g/m2。
A.6 鍍鋅層均勻性
鍍鋅鋼管應進行鋅層均勻性試驗，試驗方法應符合A.7的規定。試驗時，試樣（焊縫處除外）在硫酸銅溶液中連續浸漬5次應不變紅（鍍銅色）。
A.8 鍍鋅層的附著力
外徑不大于60.3mm的鋼管鍍鋅后應采用彎曲試驗進行鍍鋅層的附著力檢驗。試驗時，彎曲試樣應不帶填充物，彎曲半徑為鋼管外徑的8倍，彎曲角度為90°。試驗后，試樣不應出現鋅層剝落現象。
根據需方要求，經供需雙方協商，并在合同中注明，外徑大于60.3mm的鋼管鍍鋅后可采用壓扁試驗進行鍍鋅層的附著力檢驗。壓扁試樣的長度不小于64mm。試驗時，兩平板間距離為鋼管外徑的3/4時，試樣不應出現鋅層剝落現象。
A.9 鍍鋅層表面質量
鋼管的內外表面鍍鋅層應完整，不應有未鍍上鋅的黑斑和氣泡存在，允許有不大的粗糙面和局部的鋅瘤存在。
鋼管鍍鋅后表面可進行鈍化處理。
A.10 鍍鋅前檢驗
鋼管鍍鋅前應進行尺寸、外形、表面、力學性能和工藝性能檢驗。
A.12 組批規則
每批鍍鋅鋼管由鍍鋅前的同批鋼管和同一鍍鋅層重量級別組成。
