GBT 50621-2010 鋼結構現場檢測技術標準 （完整版）
1 總 則
1.0.1為了在鋼結構現場檢測中，做到安全適用、數據準確、確保質量、便于操作，制定本標準。
1.0.2本標準適用于鋼結構中有關連接、變形、鋼材厚度、鋼材品種、涂裝厚度、動力特性等的現場檢測及檢測結果的評價。
1.0.3鋼結構現場檢測除應符合本標準的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 外觀質量檢測
5 表面質量的磁粉檢測
6 表面質量的滲透檢測
7 內部缺陷的超聲波檢測
8 高強度螺栓終擰扭矩檢測
9 變形檢測
10 鋼材厚度檢測
11 鋼材品種檢測
12 防腐涂層厚度檢測
13 防火涂層厚度檢測
14 鋼結構動力特性檢測
附錄A 磁粉檢測記錄
附錄A磁粉檢測記錄
表A鋼結構磁粉檢測記錄
| 工程名稱 | 委托單位 | |||
| 檢測設備 | 設備型號 | |||
| 設備編號 | 檢定日期 | |||
| 熔焊方法 | 規格/材質 | |||
| 設計等級 | 檢測數量 | |||
| 檢測依據 | 檢測日期 | |||
磁粉檢測 |
磁粉種類 | 磁粉記錄（草圖或照片） |
||
| 磁化方法 | ||||
| 磁化時間 | ||||
| 磁場方向 | ||||
| 磁場電流 | ||||
| 磁極間距 | ||||
| 磁懸液施加方法 | ||||
| 磁懸液濃度 | ||||
| 退磁情況 | ||||
| 試片規格 | ||||
| 靈敏度 | ||||
| 磁痕評定 | 構件類型 | 軸線 | 焊縫位置 | 缺陷性質、尺寸、數量、部位 |
| 返修情況 | ||||
| 檢驗員 | MT_________級 |
審核人 | MT_________級 |
|
附錄B 滲透檢測記錄
附錄B滲透檢測記錄
表B鋼結構滲透檢測記錄
| 工程名稱 | 委托單位 | |||
| 滲透溫度 | 規格/材質 | |||
| 熔焊方法 | 表面狀態 | |||
| 設計等級 | 檢測數量 | |||
| 檢測依據 | 檢測日期 | |||
滲透檢測 |
滲透劑型號 | 滲透記錄（草圖或照片） |
||
| 清洗劑型號 | ||||
| 顯像劑型號 | ||||
| 滲透時間 | ||||
| 顯像時間 | ||||
| 觀察時間 | ||||
| 試塊規格 | ||||
| 跡痕評定 | 構件類型 | 軸線 | 焊縫位置 | 缺陷性質、尺寸、數量、部位 |
| 返修情況 | ||||
| 檢驗員 | PT________級 |
審核人 | PT________級 |
|
附錄C T形接頭、角接接頭的超聲波檢測
C.0.1 T形接頭的超聲波檢測，探傷面和探頭的選擇應符合下列要求：
1采用K1探頭在腹板一側作直射法和一次反射法探測焊縫及腹板側熱影響區的裂紋，如圖C.0.1-1所示。
2為探測腹板及翼板間未焊透或翼板側焊縫下層狀撕裂等缺陷，可采用直探頭或斜探頭在翼板外側探測，也可在翼板內側用K1探頭作一次反射法探測，如圖C.0.1-2所示。
圖C.0.1-1探測焊縫與 圖C.0.1-2探測腹板與翼板間
腹板側熱影響區的裂紋 未焊透或翼板側焊縫下層狀撕裂
3T形接頭檢測應根據腹板厚度選擇探頭角度，探頭選擇應符合表C.0.1的規定。
表C.0.1不同腹板厚度選用的探頭角度
| 腹板厚度 | 探頭折射角（K值） |
| ＜25 | 70°（K2.5） |
| 25～50 | 60°（K2.5或K2.0） |
| ＞50 | 45°（K1或K1.5） |

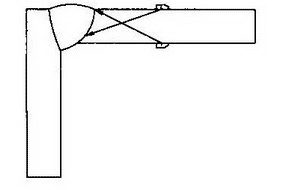

C.0.2角接接頭的超聲波檢測，探傷面和探頭的選擇應符合圖C.0.2和表C.0.1的要求。
圖C.0.2角接接頭的超聲波檢測
附錄D 超聲波檢測記錄
附錄D超聲波檢測記錄
表D鋼結構超聲波檢測記錄
| 工程名稱 | 委托單位 | |||||
| 檢測設備 | 設備型號 | |||||
| 設備編號 | 檢定日期 | |||||
| 材質 | 厚度 | |||||
焊縫種類 |
對接平縫○ 對接環縫○ 角接縱縫○ T型焊縫○ 管接口縫○ | |||||
| 焊接方法 | 探傷面狀態 | 修整○ 軋制○ 機加○ | ||||
| 探傷時機 | 焊后○ 熱處理后○ | 耦合劑 | 機油○ 甘油○ 漿糊○ | |||
| 探傷方式 | 垂直○ 斜角○ 單探頭○ 雙探頭○ 串列探頭○ | |||||
| 掃描調節 | 深度○ 水平○ 聲程○ | 比例 | 試塊 | |||
| 探頭尺寸 | 探頭K值 | 探頭頻率 | ||||
| 探傷靈敏度 | 表面補償 | |||||
| 設計等級 | 檢測數量 | |||||
| 評定等級 | 檢測日期 | |||||
| 檢測依據 | ||||||
探傷部位示意圖 |
||||||
探傷結 |
構件類型 | 軸線 | 焊縫位置 | 探傷長度 | 顯示情況 | 備注 |
| 檢驗員 | UT________級 |
審核人 | UT________級 |
|||
