GB/T 50145-2007 土的工程分類標準 （完整版）
1 總 則
1.0.1 為統一土的工程分類，便于對土的性狀作定性評價，制定本標準。
1.0.2 本標準適用于土的基本分類。各行業在遵守本標準的基礎上可根據需要編制專門分類標準。
1.0.3 土的分類指標試驗除應符合本標準的規定外，尚應符合國家現行有關標準的規定。
2 術語、符號和代號
2.2 符 號
Cc——曲率系數；
Cu——不均勻系數；
d——顆粒粒徑；
d60——限制粒徑；
d10——有效粒徑；
IP——塑性指數；
ωL——液限；
ωP——塑限；
Om——有機質含量。
3 基本規定
3.0.1 土的分類應根據下列指標確定：
1 土顆粒組成及其特征。
2 土的塑性指標：液限ωL、塑限ωP和塑性指數IP。
3 土中有機質含量。
3.0.2 土的粒組應根據表3.0.2規定的土顆粒粒徑范圍劃分。

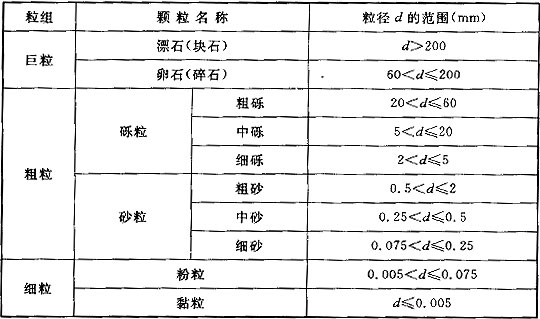

表3.0.2 粒組劃分
3.0.3 土顆粒級配特征應根據土的不均勻系數Cu和曲率系數Cc確定，并應符合下列規定：
1 不均勻系數Cu，應按下式計算：
2 曲率系數Cc，應按下式計算：
式中 d30——土的粒徑分布曲線上的某粒徑，小于該粒徑的土粒質量為總土粒質量的30％。
3.0.4 土按其不同粒組的相對含量可劃分為巨粒類土、粗粒類土和細粒類土，并應符合下列規定：
1 巨粒類土應按粒組劃分。
2 粗粒類土應按粒組、級配、細粒土含量劃分。
3 細粒類土應按塑性圖、所含粗粒類別以及有機質含量劃分。
3.0.5 細粒土應根據塑性圖分類(圖3.0.5)。

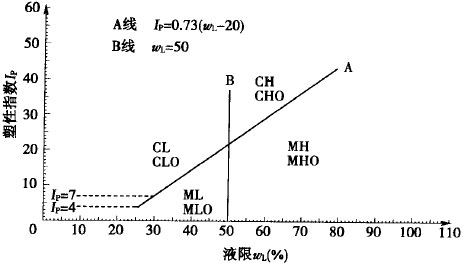

圖3.0.5 塑性圖
注：1 圖中橫坐標為土的液限ωL，縱坐標為塑性指數IP。
2 圖中的液限ωL為用碟式儀測定的液限含水率或用質量76g、錐角為30°的液限儀錐尖入土深度17mm對應的含水率。
3 圖中虛線之間區域?yàn)轲ね?粉土過渡區。
4 土的分類
4.0.1 巨粒類土的分類應符合表4.0.1的規定。

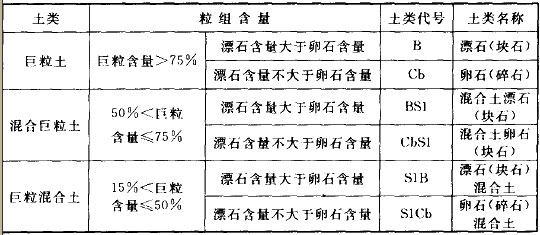

表4.0.1 巨粒類土的分類
注：巨?；旌贤量筛鶕?jù)所含粗?；蚣?xì)粒的含量進行細分。
4.0.2 試樣中巨粒組含量不大于15％時，可扣除巨粒，按粗粒類土或細粒類土的相應規定分類；當巨粒對土的總體性狀有影響時，可將巨粒計入礫粒組進行分類。
4.0.3 試樣中粗粒組含量大于50％的土稱粗粒類，其分類應符合下列規定：
1 礫粒組含量大于砂粒組含量的土稱礫類土。
2 礫粒組含量不大于砂粒組含量的土稱砂類土。
4.0.4 礫類土的分類應符合表4.0.4的規定。

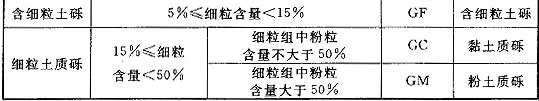

表4.0.4 礫類土的分類
4.0.5 砂類土的分類應符合表4.0.5的規定。

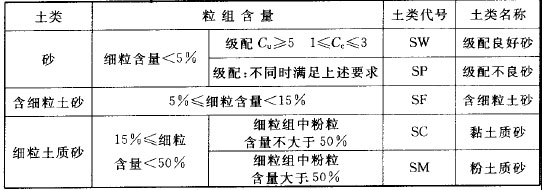

表4.0.5 砂類土的分類
4.0.6 試樣中細粒組含量不小于50％的土為細粒類土。
4.0.7 細粒類土應按下列規定劃分：
1 粗粒組含量不大于25％的土稱細粒土。
2 粗粒組含量大于25％且不大于50％的土稱含粗粒的細粒土。
3 有機質含量小于10％且不小于5％的土稱有機質土。
4.0.8 細粒土的分類應符合表4.0.8的規定。

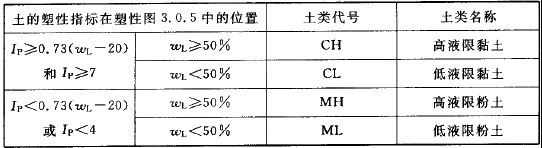

表4.0.8 細粒土的分類
注：黏土～粉土過渡區(CL-ML)的土可按相鄰?fù)翆拥念悇e細分。
4.0.9 含粗粒的細粒土應根據所含細粒土的塑性指標在塑性圖中的位置及所含粗粒類別，按下列規定劃分：
1 粗粒中礫粒含量大于砂粒含量，稱含礫細粒土，應在細粒土代號后加代號G。
2 粗粒中礫粒含量不大于砂粒含量，稱含砂細粒土，應在細粒土代號后加代號S。
4.0.10 有機質土應按表4.0.8劃分，在各相應土類代號之后應加代號O。
4.0.11 土的含量或指標等于界限值時，可根據使用目的按偏于安全的原則分類。
4.0.12 土的分類可按附錄A進行。
5 土的簡易鑒別、分類和描述

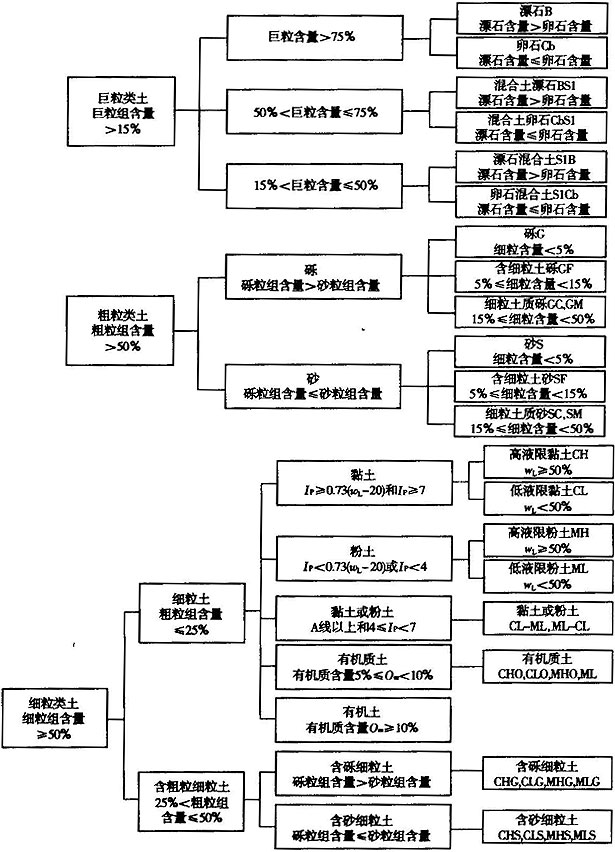

附錄A 土的工程分類體系框圖
附錄A 土的工程分類體系框圖
