GB 50699-2011 液壓振動臺基礎技術規范 （完整版）
1 總 則
1.0.1 為了在液壓振動臺基礎的建造中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、確保質量，編制本規范。
1.0.2 本規范適用于車輛道路模擬、建(構)筑物地震模擬等試驗中使用的液壓振動臺地基基礎的勘察、設計、測試、施工和驗收。
1.0.3 液壓振動臺基礎的技術要求除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 地基動力特征參數測試
5 基礎動力計算
5.0.1 基礎動力計算，除應按現行國家標準《動力機器基礎設計規范》GB 50040-96第4.3.3條～第4.3.6條公式計算外，尚應符合本規范附錄A的規定。
5.0.2 基礎動力計算時，如有多個激振器，可根據實際使用情況，當激振力不同時達到最大值時可以折減，其折減系數由工藝單位提出。
6 基礎構造
6.0.1 鋼筋混凝土振動臺塊體基礎宜扁平，宜為方形或矩形，平面尺寸長寬比不宜大于1.5，高寬比不宜大于0.6，必要時可在底部放階加寬。放置激振器的凹坑坑壁厚度不宜小于0.6m，凹坑底板厚不宜小于2m?；炷翉?qiáng)度等級不低于C25，應采用低水化熱水泥。當遇地下水時應用防水混凝土。
6.0.2 基礎主要鋼筋應用鋼號HRB335，根據激振力大小、基礎大小和施工時鋼筋骨架的穩定性進行配筋，直徑不應小于
12。頂面、底面、四周及坑內外壁可用200mm×200mm鋼筋網，放置激振器的坑底應用雙層鋼筋網，并應上下錯開。基礎內部配500mm×500mm×500mm三向鋼筋網。
6.0.3 基礎底面應設置混凝土墊層厚100mm，四周應寬出底面100mm，混凝土強度等級宜采用C15。
6.0.4 基礎在管道洞孔或缺口處應將被截?cái)噤摻钔娣e的各半分別補加于洞口左右兩側和上下兩面。
7 基礎施工
7.0.1 基礎應預埋螺栓與基座板連接或直接與設備連接，應嚴格保證螺栓位置準確?；寮奥菟☉?yīng)由工廠提供，基座板應留灌漿孔。
7.0.2 與設備或管道連接的專用預埋件或支座(支架)應由工廠提供，并應由土建施工預埋。
7.0.3 基礎施工時應嚴格控制水灰比和坍落度，且應分層連續澆灌，每層厚度應按施工實際條件確定，不應留施工縫?；炷翍?yīng)嚴格振搗密實，不得有空隙孔洞。
7.0.4 基礎施工時應采取措施避免混凝土凝固時產生溫度裂縫，澆灌時天氣溫度不宜過高或過低。施工時間宜在春、秋季節，在冬季應采取保暖措施，在夏季對砂石骨料應采取冷卻措施，必要時可用冰屑代替水拌和混凝土。
7.0.5 基座板底應用二次澆灌層，并應用灌漿料填塞密實，澆前應用加壓的水將原有混凝土面沖洗干凈，并應充分浸潤保證灌漿料與基座板的緊密結合。
7.0.6 施工中應用調平螺栓調平基座板，調平螺栓應先行潤滑。然后擰緊地腳螺栓，檢查基座板的裝配公差。其后澆灌漿料，待凝固后松開調平螺栓。待砂漿及混凝土達到設計強度后，應對每個地腳螺栓施加預應力，大小應由設計規定。
7.0.7 在條件許可時，基礎坑可在建筑物屋蓋施工后在室內開挖，以免雨水浸泡地基，并應預留30cm厚土層作保護，并應在澆混凝土基礎墊層時挖除。
7.0.8 基礎施工應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的有關規定。
8 檢驗
8.0.1液壓振動臺的混凝土基礎施工完畢并達到設計強度后，必須對基礎進行振動測試以作檢驗。
8.0.2在設備安裝調試后，應用設備激振器激振進行測試，并應滿足本規范第3.2.2條規定；同時，檢驗地基動力參數測試值與設計值是否接近。
附錄A 基礎動力計算基本公式

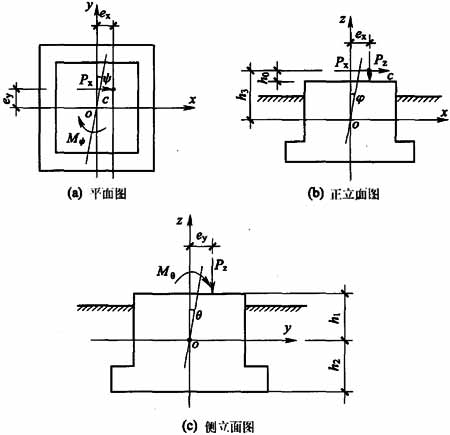

A.0.1 基礎動力計算時，應確定基礎上的擾力和擾力矩的方向和作用位置(圖A.0.1)。
圖A.0.1 擾力、擾力矩示意圖
注：o點為基組重心，即坐標原點；c點為擾力作用點。
A.0.2 基組在通過其重心的豎向擾力P z作用下，其豎向振動線位移和固有圓頻率的計算應符合下列規定：

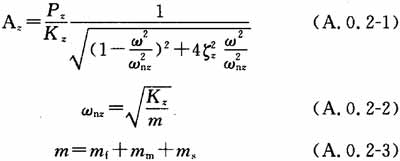

1 線位移和固有頻率可分別按式(A.0.2-1)、(A.0.2-2)計算。
式中：Az——基組重心處的豎向線位移；
Pz——激振器的豎向擾力(kN)；
ωnz——基組的豎向固有圓頻率(rad／s)；
m——基組豎向振動的總質量；
mf——基礎的質量；
mm——基礎上機器設備的質量；
ms——基礎上回填土的質量；
Kz——基礎的地基抗壓剛度(kN／m)；
ω——激振器的擾力圓頻率(rad／s)；
ξz——地基的豎向阻尼比。

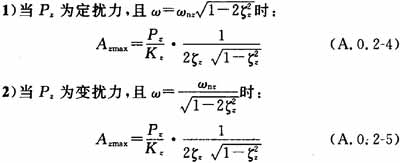

2 最大線位移Azmax可按下列公式計算：
式中：Azmax——機組垂心處的豎向最大線位移。
A.0.3 基組在水平擾力P x和豎向擾力P z沿x向偏心矩作用下，產生x向水平、繞y軸回轉(即x-φ向)的耦合振動(圖A.0.3)，其基礎頂面控制點的豎向和水平線位移的計算，并應符合下列規定：
圖A.0.3 基組沿x向水平、繞y軸回轉的耦合振動的振型

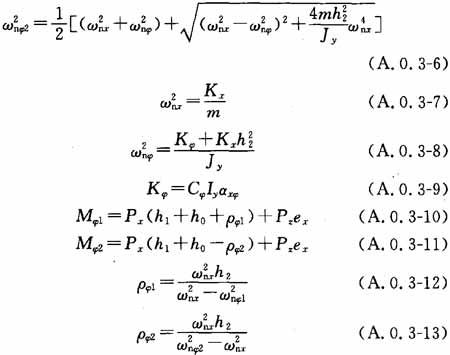

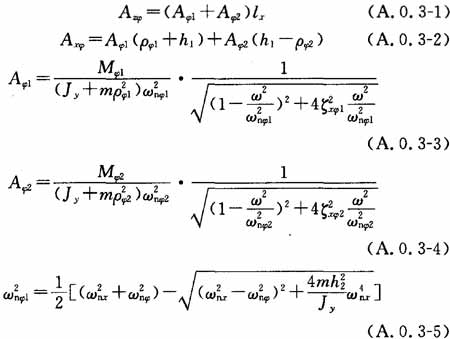

1 基礎頂面控制的豎向和水平線位移應分別按下列公式計算：

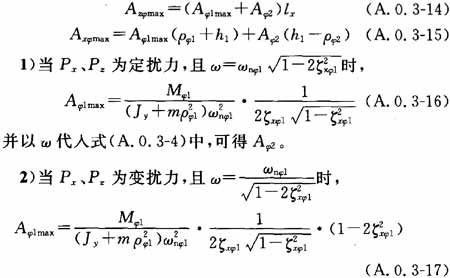

2 最大豎向和水平線位移Azφmax、Axφmax的計算應符合下列規定：
情況1：可分別按下列公式計算。
此時，Mφ1用變擾力計算，并以ω代入式(A.0.3-4)中可得Aφ2。

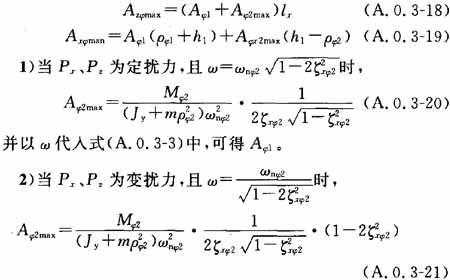

情況2：可分別按下列公式計算：
此時，Mφ2用變擾力計算，并以ω代入式(A.0.3-3)中可得Aφ1。
3 最大線位移的選取應符合下列規定：
1)定擾力作用時：按情況1、2分別計算，兩者中取最大者。
2)變擾力作用時：按情況1、2分別計算，兩者中取最大者。
式中：Azφ——基礎頂面控制點，由于x向水平繞y軸回轉耦合振動產生的豎向線位移；
Axφ——基礎頂面控制點，由于x向水平繞y軸回轉耦合振動產生的x向水平線位移；
Aφ1——基組x-φ向耦合振動第一振型的回轉角位移；
Aφ2——基組x-φ向耦合振動第二振型的回轉角位移；
ρφ1——基組x-φ向耦合振動第一振型轉動中心至基組重心的距離；
ρφ2——基組x-φ向耦合振動第二振型轉動中心至基組重心的距離；
Mφ1——繞通過x-φ向耦合振動第一振型轉動中心Oφ1并垂直于回轉面ZOX的軸的總擾力矩(kN·m)；
Mφ2——繞通過x-φ向耦合振動第二振型轉動中心Oφ2并垂直于回轉面ZOX的軸的總擾力矩(kN·m)；
ωnφ1——基組x-φ向耦合振動第一振型的固有圓頻率(rad／s)；
ωnφ2——基組x-φ向耦合振動第二振型的固有圓頻率(rad／s)；
ωnx——基組x向水平固有圓頻率(rad／s)；
ωnφ——基組繞y軸回轉固有圓頻率(rad／s)；
h2——基組重心至基礎底面的距離；
Kx———基礎抗剪地基剛度(kN／m)；
Kφ——基組繞y軸的地基抗彎剛度(kN·m)；
Jy——基組對通過其重心的y軸的轉動慣量(t·m2)；
Iy——基礎底面對通過其形心y軸的慣性矩(m4)；
Cφ——地基抗彎剛度系數；
αxφ——見現行國家標準《動力機器基礎設計規范》GB 50040-96中，式(3.3.7-2)；
ex——激振器豎向擾力沿x軸向的偏心距；
h1——基組重心至基礎頂面的距離；
h0——水平擾力作用線至基礎頂面的距離；
ξxφ1——基組y-θ向耦合振動第一振型阻尼比；
ξxφ2——基組y-θ向耦合振動第二振型阻尼比；
Aφ1max——基組x-φ向耦合振動第一振型最大回轉角位移；
Aφ2max——基組x-φ向耦合振動第二振型最大回轉角位移；
Azφmax——基礎頂面控制點，由x向水平繞y軸回轉耦合振動產生的最大豎向線位移；
Axφmax——基礎頂面控制點，由x向水平繞y軸回轉耦合振動產生的最大x向水平線位移。
A.0.4 基組在回轉力矩M θ和豎向擾力P z沿y向偏心矩作用下，產生y向水平、繞x軸回轉(即y-θ向)的耦合振動(圖A.0.4)，其豎向和水平向線位移的計算，應符合下列規定：

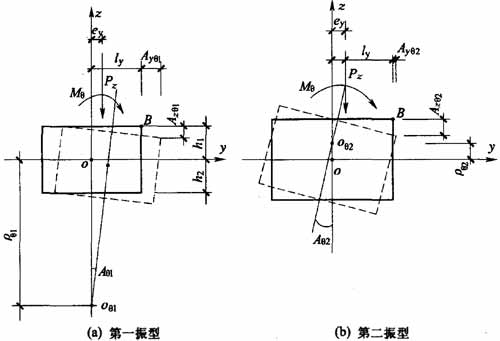

圖A.0.4 基組沿y向水平、繞x軸回轉的耦合振動的振型

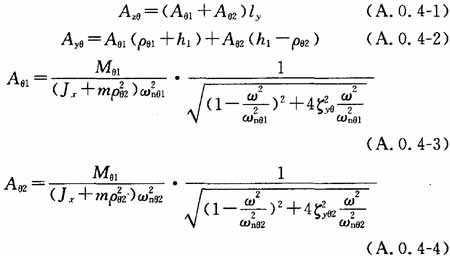

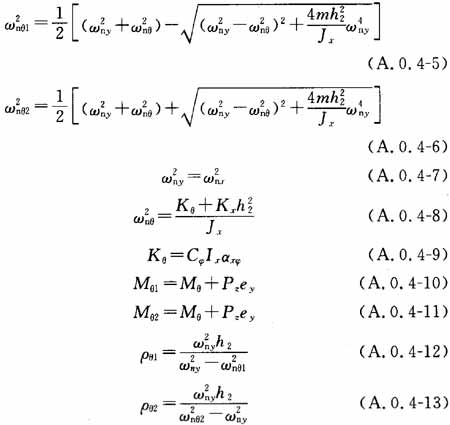

1 豎向和水平線位移應分別按下列公式計算：
2 最大豎向和水平線位移Azθmax、Ayθmax的計算和選取，可分別以y代x，θ代φ，代入式(A.0.3-14)～式(A.0.3-21)，并按有關說明進行。
式中：Azθ——基礎頂面控制點，由于y向水平繞x軸回轉耦合振動產生的豎向線位移；
Ayθ——基礎頂面控制點，由于y向水平繞x軸回轉耦合振動產生的y向水平線位移。
Aθ1——基組y-θ向耦合振動第一振型的回轉角位移；
Aθ2——基組y-θ向耦合振動第二振型的回轉角位移；
ρθ1——基組y-θ向耦合振動第一振型轉動中心至基組重心的距離；
ρθ2——基組y-θ向耦合振動第二振型轉動中心至基組重心的距離；
ωnθ1——基組y-θ向耦合振動第一振型的固有圓頻率(rad／s)；
ωnθ2——基組y-θ向耦合振動第二振型的固有圓頻率(rad／s)；
ωny——基組繞y軸回轉固有圓頻率(rad／s)；
ωnθ——基組繞x軸回轉固有圓頻率(rad／s)；
Jx——基組對通過其重心的x軸的轉動慣量(t·m2)；
Kθ——基組繞x軸的地基抗彎剛度(kN·m)，由現場實測獲得；
Ix——基礎底面對通過其形心x軸的慣性矩(m4)；
Mθ1——繞通過y-θ向耦合振動第一振型轉動中心oθ1并垂直于回轉面zoy的軸的總擾力(kN·m)；
Mθ2——繞通過y-θ向耦合振動第二振型轉動中心oθ2并垂直于回轉面zoy的軸的總擾力(kN·m)；
Mθ——繞x軸的激振器擾力矩(kN·m)；
ey——激振器豎向擾力Pz沿y軸向的偏心距；
αxφ——見式(A.0.3-9)的說明；
ξθ1——基組y-θ向耦合振動第一振型阻尼比；
ξθ2——基組y-θ向耦合振動第二振型阻尼比。
A.0.5 基組在扭轉擾力矩M ψ和水平擾力P x沿y軸向偏心作用下(圖A.0.5)，產生繞z軸的扭轉振動，其水平扭轉振動線位移的計算，應符合下列規定：

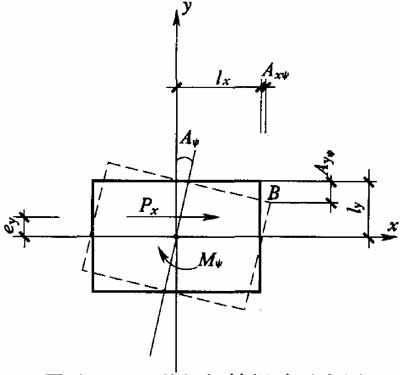

圖A.0.5 基組扭轉振動示意圖
注：B點為基礎頂面控制點。

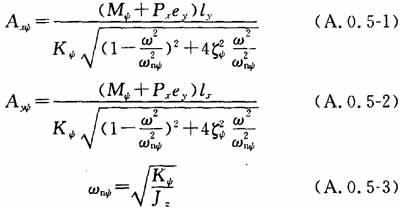

1 水平扭轉線位移可按下列公式計算：

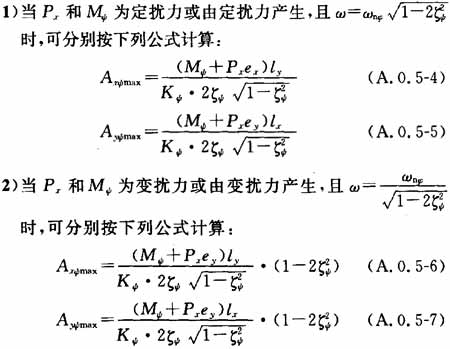

2 最大線位移Axψmax、Ayψmax的計算，應符合下列規定：
式中：Axψ——基礎頂面控制點B由于扭轉振動產生沿x軸向的水平線位移；
Ayψ——基礎頂面控制點B由于扭轉振動產生沿y軸向的水平線位移；
Mψ——激振器的扭轉擾力矩(kN·m)；
Px——激振器的水平擾力(kN)；
ey——激振器的水平擾力沿y軸向的偏心距；
ly——基礎頂面控制點至扭轉軸在y軸向的水平距離；
lx——基礎頂面控制點至扭轉軸x軸向的水平距離；
Jz——基組對通過其重心軸的極轉動慣量(t·m2)；
Kψ——基礎的地基抗扭剛度(kN·m)；
ωnψ——基組的扭轉振動固有圓頻率(rad／s)；
Axψmax——基礎頂面控制點B由扭轉振動產生沿x軸的最大水平線位移；
Ayψmax——基礎頂面控制點B由扭轉振動產生沿y軸的最大水平線位移。
A.0.6 基礎頂面控制點i沿x、y、z軸各向的總振動線位移A i可按下式計算：
式中：Aj——第j個擾力或擾力矩，對基礎頂面控制點i產生的線位移。
附錄B 用豎向速度幅頻響應曲線相對寬度計算地基阻尼比

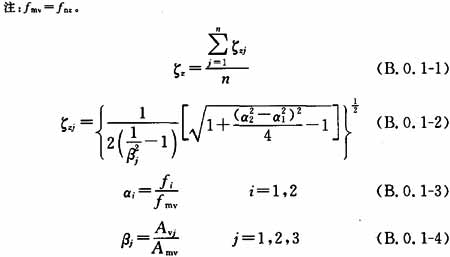

B.0.1 在豎向定擾力作用下，位移和加速度幅頻響應曲線峰點不明顯或消失(ξz＝0.6～1.0)時，若速度幅頻響應曲線有峰點(圖B.0.1)，可用曲線相對寬度按下列公式計算地基豎向阻尼比：

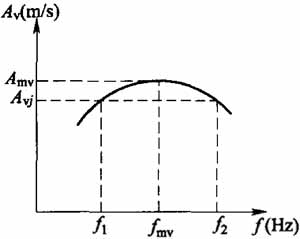

圖B.0.1 豎向速度幅頻響應曲線
式中：ξz——地基豎向阻尼比；
ξzj——對應于βj(振幅比)的地基豎向阻尼比，βj在速度幅頻響應曲線峰點附近取點，點數為3；
fmv——速度幅頻響應曲線峰點頻率(Hz)；
Amv——速度輻頻響應曲線峰點振幅(m／s)；
Avj——速度輻頻響應曲線上βj所對應的振幅(m／s)；
αi——頻率比；
fi——速度幅頻響應曲線上對應于Avj的頻率Hz。

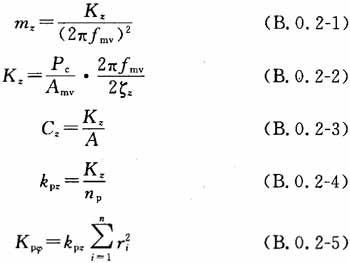

B.0.2 基礎的參振總質量、地基抗壓剛度和抗壓剛度系數、單樁抗壓剛度和樁基抗彎剛度，可分別按下列公式計算：
式中：mz——基礎豎向振動參振的總質量，包括基礎，激振設備及地基參振質量，當大于基礎質量mf的2倍時，應取mz等于2mf；
Kz——地基抗壓剛度(kN／m)；
Pc——定擾力值(kN)；
Cz——地基抗壓剛度系數(kN／m3)；
kpz——單樁抗壓剛度(kN／m)；
Kpφ——樁基抗彎剛度(kN·m)；
ri——第i根樁中線至基礎底面形心回轉軸的距離；
np——樁數。
B.0.3 由第B.0.1條計算的模塊或樁基的豎向地基阻尼比，當按第4.2.13條進行有關換算時，換算后的設計值ξz，可大于0.5，但不應大于0.8，ξxφ1及ξφ可取為0.5ξz。
