GB 50156-2012 汽車加油加氣站設計與施工規范 (2014年版)（完整版）
1 總 則
1.0.1 為了在汽車加油加氣站設計和施工中貫徹國家有關方針政策，統一技術要求，做到安全適用、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的汽車加油站、加氣站和加油加氣合建站工程的設計和施工。
1.0.3 汽車加油加氣站的設計和施工，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語、符號和縮略語
2.2 符 號
A——浸入油品中的金屬物表面積之和；
V——油罐、LPG儲罐、LNG儲罐和CNG儲氣設施總?cè)莘e；
Vt——油品儲罐單罐容積。
2.3 縮 略 語
LPG(liquefied petroleum gas) 液化石油氣；
CNG(compressed natural gas) 壓縮天然氣；
LNG(liquefied natural gas) 液化天然氣；
L-CNG 由LNG轉化為CNG。
3 基本規定
3.0.1 向加油加氣站供油供氣，可采取罐車運輸、車載儲氣瓶組拖車運輸或管道輸送的方式。
3.0.2 加油加氣站可與電動汽車充電設施聯合建站。加油加氣站可按本規范第3.0.12條～第3.0.15條的規定聯合建站。下列加油加氣站不應聯合建站：
1 CNG加氣母站與加油站；
2 CNG加氣母站與LNG加氣站；
3 LPG加氣站與CNG加氣站；
4 LPG加氣站與LNG加氣站。
3.0.3 橇裝式加油裝置可用于政府有關部門許可的企業自用、臨時或特定場所。采用橇裝式加油裝置的加油站，其設計與安裝應符合現行行業標準《采用橇裝式加油裝置的加油站技術規范》SH／T 3134和本規范第6.4節的有關規定。
3.0.4 加油站內乙醇汽油設施的設計，除應符合本規范的規定外，尚應符合現行國家標準《車用乙醇汽油儲運設計規范》CB／T 50610的有關規定。
3.0.5 電動汽車充電設施的設計，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
3.0.6 CNG加氣站、LNG加氣站與城鎮天然氣儲配站、LNG氣化站的合建站，以及CNG加氣站與城鎮天然氣接收門站的合建站，其設計與施工除應符合本規范的規定外，尚應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。
3.0.7 CNG加氣站與天然氣輸氣管道場站合建站的設計與施工，除應符合本規范的規定外，尚應符合現行國家標準《石油天然氣工程設計防火規范》GB 50183等的有關規定。
3.0.8 加油加氣站可經營國家行政許可的非油品業務，站內可設置柴油尾氣處理液加注設施。
3.0.9 加油站的等級劃分，應符合表3.0.9的規定。
表3.0.9 加油站的等級劃分
| 級別 | 油罐容積（m3） | |
| 總?cè)莘e |
單罐容積 | |
| 一級 | 150＜V≤210 | V≤50 |
| 二級 | 90＜V≤150 | V≤50 |
| 三級 | V≤90 | 汽油罐V≤30，柴油罐V≤50 |
注：柴油罐容積可折半計入油罐總?cè)莘e。
3.0.10 LPG加氣站的等級劃分應符合表3.0.10的規定。
表3.0.10 LPG加氣站的等級劃分
| 級別 | LPG罐容積（m3） | |
| 總?cè)莘e |
單罐容積 | |
| 一級 | 45＜V≤60 | V≤30 |
| 二級 | 30＜V≤45 | V≤30 |
| 三級 | V≤30 | V≤30 |
3.0.11 CNG加氣站儲氣設施的總?cè)莘e，應根據設計加氣汽車數量、每輛汽車加氣時間、母站服務的子站的個數、規模和服務半徑等因素綜合確定。在城市建成區內，CNG加氣站儲氣設施的總?cè)莘e應符合下列規定：
1 CNG加氣母站儲氣設施的總?cè)莘e不應超過120m3。
2 CNG常規加氣站儲氣設施的總?cè)莘e不應超過30m3。
3 CNG加氣子站內設置有固定儲氣設施時，站內停放的車載儲氣瓶組拖車不應多于1輛。固定儲氣設施采用儲氣瓶時，其總?cè)莘e不應超過18m3；固定儲氣設施采用儲氣井時，其總?cè)莘e不應超過24m3。
4 CNG加氣子站內無固定儲氣設施時，站內停放的車載儲氣瓶組拖車不應多于2輛。
5 CNG常規加氣站可采用LNG儲罐做補充氣源，但LNG儲罐容積、CNG儲氣設施的總?cè)莘e和加氣站的等級劃分，應符合本規范第3.0.12條的規定。

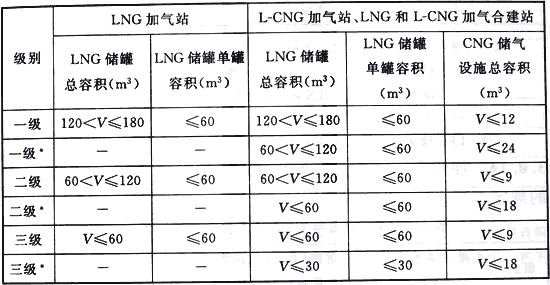

3.0.12 LNG加氣站、L-CNG加氣站、LNG和L-CNG加氣合建站的等級劃分，應符合表3.0.12的規定。
表3.0.12 LNG加氣站、L-CNG加氣站、LNG和L-CNG加氣合建站的等級劃分
注：帶“*”的加氣站專指CNG常規加氣站以LNG儲罐做補充氣源的建站形式。
3.0.12A LNG加氣站與CNG常規加氣站或CNG加氣子站的合建站的等級劃分，應符合表3.0.12A的規定。
表3.0.12A LNG加氣站與CNG常規加氣站或CNG加氣子站的合建站的等級劃分
| 級別 | LNG儲罐總?cè)莘eV（m3） | LNG儲罐單罐容積（m3） | CNG儲氣設施總?cè)莘e（m3） |
| 一級 | 60＜V≤120 | V≤60 | V≤24 |
| 二級 | V≤60 | V≤60 | V≤18（24） |
| 三級 | V≤30 | V≤30 | V≤18（24） |
注：表中括號內數字為CNG儲氣設施采用儲氣井的總?cè)莘e。
3.0.13 加油與LPG加氣合建站的等級劃分，應符合表3.0.13的規定。
表3.0.13 加油與LPG加氣合建站的等級劃分
| 合建站等級 | LPG儲罐總?cè)莘e（m3） | LPG儲罐總?cè)莘e與油品儲罐總?cè)莘e合計(m3) |
| 一級 | V≤45 | 120＜V≤180 |
| 二級 | V≤30 | 60＜V≤120 |
| 三級 | V≤20 | V≤60 |
注：1 柴油罐容積可折半計入油罐總?cè)莘e。
2 當油罐總?cè)莘e大于90m3時，油罐單罐容積不應大于50m3；當油罐總?cè)莘e小于或等于90m3時，汽油罐單罐容積不應大于30m3，柴油罐單罐容積不應大于50m3。
3 LPG儲罐單罐容積不應大于30m3。

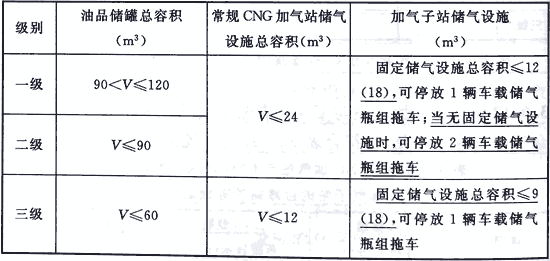

3.0.14 加油與CNG加氣合建站的等級劃分，應符合表3.0.14的規定。
表3.0.14 加油與CNG加氣合建站的等級劃分
注：1 柴油罐容積可折半計入油罐總?cè)莘e。
2 當油罐總?cè)莘e大于90m3時，油罐單罐容積不應大于50m3；當油罐總?cè)莘e小于或等于90m3時，汽油罐單罐容積不應大于30m3，柴油罐單罐容積不應大于50m3。
3 表中括號內數字為CNG儲氣設施采用儲氣井的總?cè)莘e。

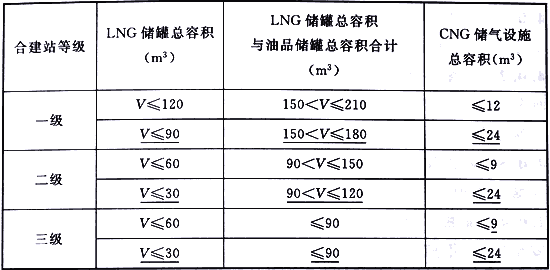

3.0.15 加油與LNG加氣、L-CNG加氣、LNG／L-CNG加氣以及加油與LNG加氣和CNG加氣聯合建站的等級劃分，應符合表3.0.15的規定。
表3.0.15 加油與LNG加氣、L-CNG加氣、LNG／L-CNG加氣以及加油與LNG加氣和CNG加氣合建站的等級劃分
注：1 柴油罐容積可折半計入油罐總?cè)莘e。
2 當油罐總?cè)莘e大于90m3時，油罐單罐容積不應大于50m3；當油罐總?cè)莘e小于或等于90m3時，汽油罐單罐容積不應大于30m3，柴油罐單罐容積不應大于50m3。
3 LNG儲罐的單罐容積不應大于60m3。
3.0.16 作為站內儲氣設施使用的CNG車載儲氣瓶組拖車，其單車儲氣瓶組的總?cè)莘e不應大于24m3。
4 站址選擇
4.0.1 加油加氣站的站址選擇，應符合城鄉規劃、環境保護和防火安全的要求，并應選在交通便利的地方。
4.0.2 在城市建成區不宜建一級加油站、一級加氣站、一級加油加氣合建站、CNG加氣母站。在城市中心區不應建一級加油站、一級加氣站、一級加油加氣合建站、CNG加氣母站。
4.0.3 城市建成區內的加油加氣站，宜靠近城市道路，但不宜選在城市干道的交叉路口附近。

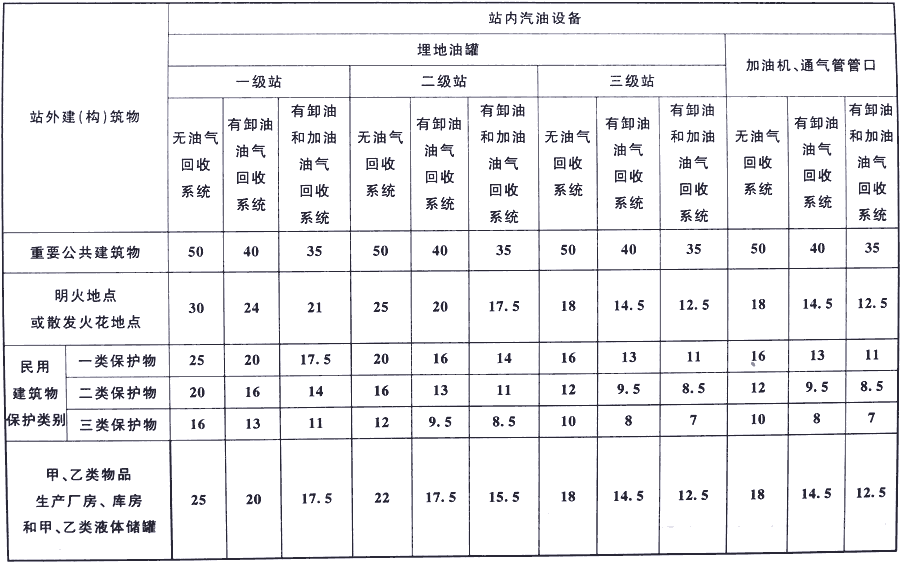

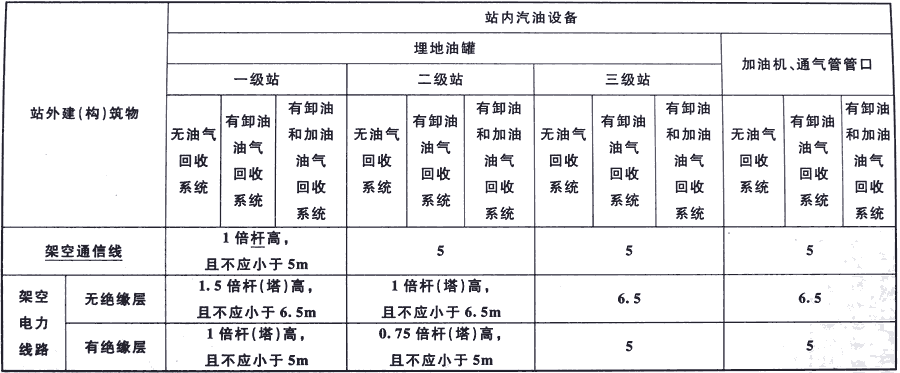

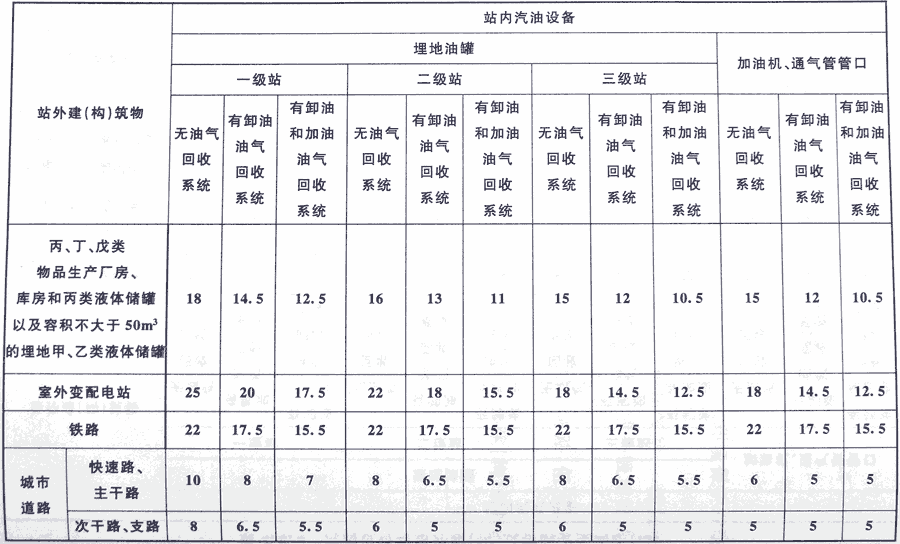

4.0.4 加油站、加油加氣合建站的汽油設備與站外建(構)筑物的安全間距，不應小于表4.0.4的規定。
表4.0.4 汽油設備與站外建(構)筑物的安全間距
續表4.0.4
續表4.0.4
注：1 室外變、配電站指電力系統電壓為35kV～500kV，且每臺變壓器容量在10MV·A以上的室外變、配電站，以及工業企業的變壓器總油量大于5t的室外降壓變電站。其他規格的室外變、配電站或變壓器應按丙類物品生產廠房確定。
2 表中道路系指機動車道路。油罐、加油機和油罐通氣管管口與郊區公路的安全間距應按城市道路確定，高速公路、一級和二級公路應按城市快速路、主干路確定；三級和四級公路應按城市次干路、支路確定。
3 與重要公共建筑物的主要出入口(包括鐵路、地鐵和二級及以上公路的隧道出入口)尚不應小于50m。
4 一、二級耐火等級民用建筑物面向加油站一側的墻為無門窗洞口的實體墻時，油罐、加油機和通氣管管口與該民用建筑物的距離，不應低于本表規定的安全間距的70％，并不得小于6m。

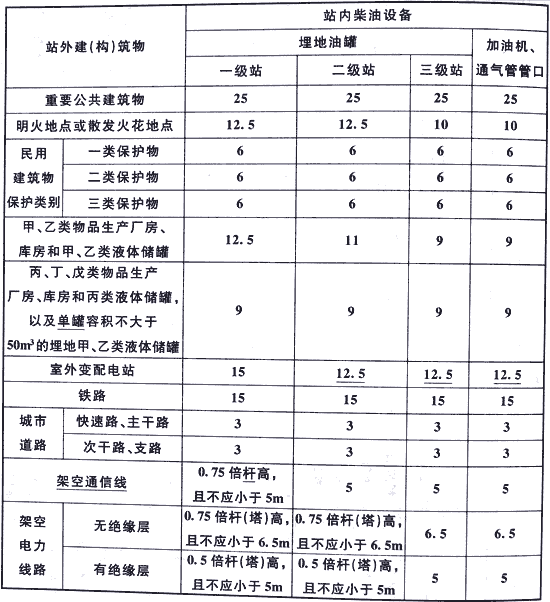

4.0.5 加油站、加油加氣合建站的柴油設備與站外建(構)筑物的安全間距，不應小于表4.0.5的規定。
表4.0.5 柴油設備與站外建(構)筑物的安全間距
注：1 室外變、配電站指電力系統電壓為35kV～500kv，且每臺變壓器容量在10MV·A以上的室外變、配電站，以及工業企業的變壓器總油量大于5t的室外降壓變電站。其他規格的室外變、配電站或變壓器應按丙類物品生產廠房確定。
2 表中道路指機動車道路。油罐、加油機和油罐通氣管管口與郊區公路的安全間距應按城市道路確定，高速公路、一級和二級公路應按城市快速路、主干路確定；三級和四級公路應按城市次干路、支路確定。

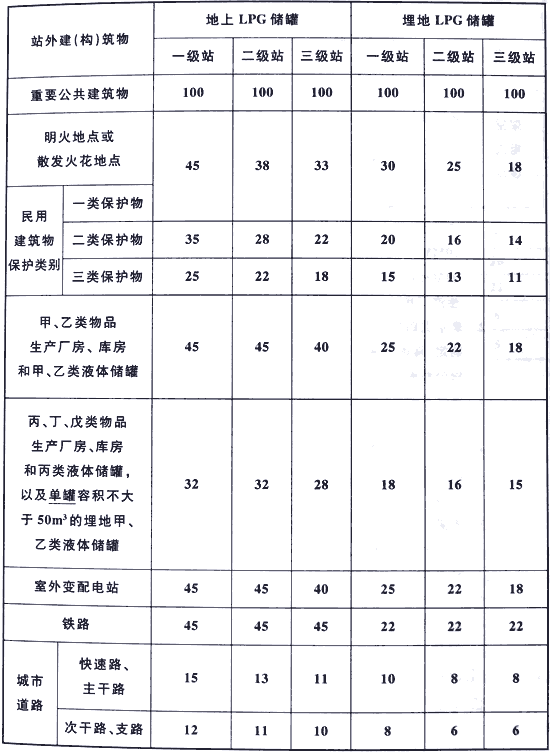

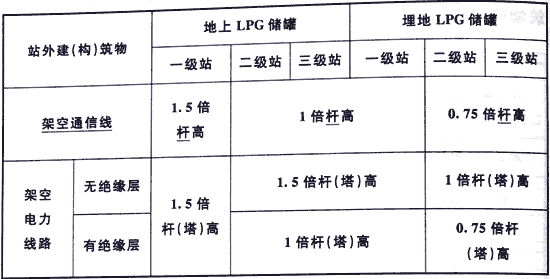

4.0.6 LPG加氣站、加油加氣合建站的LPG儲罐與站外建(構)筑物的安全間距，不應小于表4.0.6的規定。
表4.0.6 LPG儲罐與站外建(構)筑物的安全間距
續表 4.0.6
注：1 室外變、配電站指電力系統電壓為35kV～500kV，且每臺變壓器容量在10MV·A以上的室外變、配電站，以及工業企業的變壓器總油量大于5t的室外降壓變電站。其他規格的室外變、配電站或變壓器應按丙類物品生產廠房確定。
2 表中道路指機動車道路。LPG儲罐與郊區公路的安全間距應按城市道路確定，高速公路、一級和二級公路應按城市快速路、主干路確定；三級和四級公路應按城市次干路、支路確定。
3 液化石油氣罐與站外一、二、三類保護物地下室的出入口、門窗的距離，應按本表一、二、三類保護物的安全間距增加50％。
4 一、二級耐火等級民用建筑物面向加氣站一側的墻為無門窗洞口實體墻時，LPG儲罐與該民用建筑物的距離不應低于本表規定的安全間距的70％。
5 容量小于或等于10m3的地上LPG儲罐整體裝配式的加氣站。其罐與站外建(構)筑物的距離，不應低于本表三級站的地上罐安全間距的80％。
6 LPG儲罐與站外建筑面積不超過200m2的獨立民用建筑物的距離，不應低于本表三類保護物安全間距的80％，并不應小于三級站的安全間距。

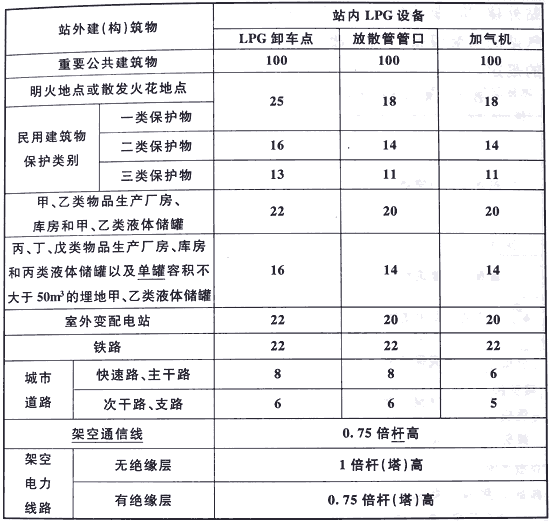

4.0.7 LPG加氣站、加油加氣合建站的LPG卸車點、加氣機、放散管管口與站外建(構)筑物的安全間距，不應小于表4.0.7的規定。
表4.0.7 LPG卸車點、加氣機、放散管管口與站外建(構)筑物的安全間距
注：1 室外變、配電站指電力系統電壓為35kV～500kV，且每臺變壓器容量在10MV·A以上的室外變、配電站，以及工業企業的變壓器總油量大于5t的室外降壓變電站。其他規格的室外變、配電站或變壓器應按丙類物品生產廠房確定。
2 表中道路指機動車道路。站內LPG設備與郊區公路的安全間距應按城市道路確定，高速公路、一級和二級公路應按城市快速路、主干路確定；三級和四級公路應按城市次干路、支路確定。
3 LPG卸車點、加氣機、放散管管口與站外一、二、三類保護物地下室的出入口、門窗的距離，應按本表一、二、三類保護物的安全間距增加50％。
4 一、二級耐火等級民用建筑物面向加氣站一側的墻為無門窗洞口實體墻時，站內LPG設備與該民用建筑物的距離不應低于本表規定的安全間距的70％。
5 LPG卸車點、加氣機、放散管管口與站外建筑面積不超過200m2獨立的民用建筑物的距離。不應低于本表的三類保護物的安全間距的80％，并不應小于11m。

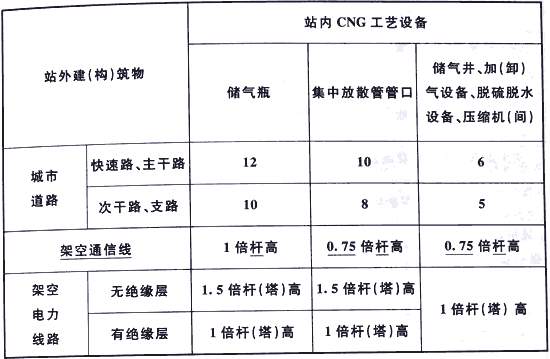

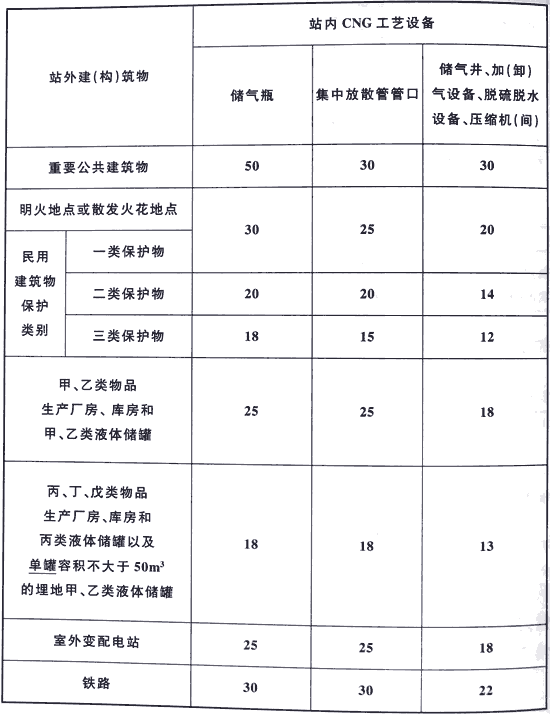

4.0.8 CNG加氣站和加油加氣合建站的壓縮天然氣工藝設備與站外建(構)筑物的安全間距，不應小于表4.0.8的規定。CNG加氣站的橇裝設備與站外建(構)筑物的安全間距，應符合表4.0.8的規定。
表4.0.8 CNG工藝設備與站外建(構)筑物的安全間距
續表4.0.8
注：1 室外變、配電站指電力系統電壓為35kV～500kV，且每臺變壓器容量在10MV·A以上的室外變、配電站，以及工業企業的變壓器總油量大于5t的室外降壓變電站。其他規格的室外變、配電站或變壓器應按丙類物品生產廠房確定。
2 表中道路指機動車道路。站內CNG工藝設備與郊區公路的安全間距應按城市道路確定，高速公路、一級和二級公路應按城市快速路、主干路確定；三級和四級公路應按城市次干路、支路確定。
3 與重要公共建筑物的主要出入口(包括鐵路、地鐵和二級及以上公路的隧道出入口)尚不應小于50m。
4 儲氣瓶拖車固定停車位與站外建(構)筑物的防火間距，應按本表儲氣瓶的安全間距確定。
5 一、二級耐火等級民用建筑物面向加氣站一側的墻為無門窗洞口實體墻時，站內CNG工藝設備與該民用建筑物的距離，不應低于本表規定的安全間距的70％。

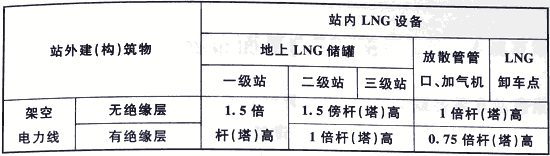

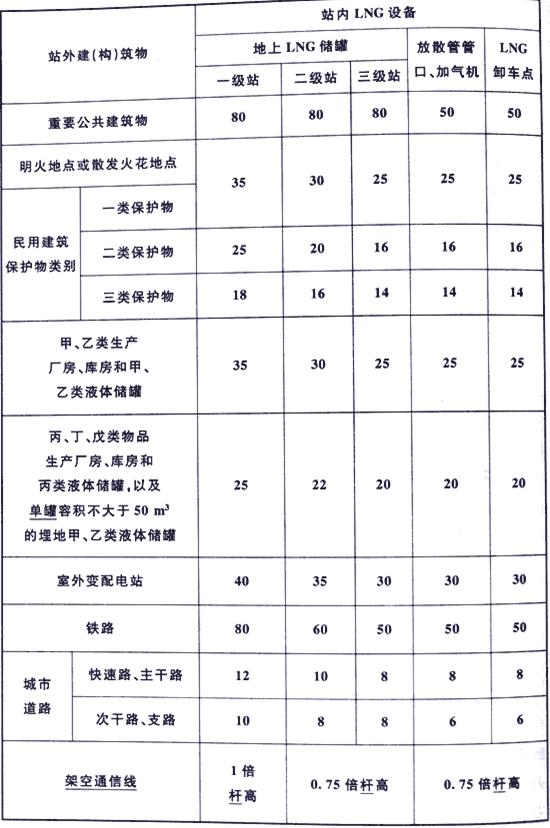

4.0.9 加氣站、加油加氣合建站的LNG儲罐、放散管管口、LNG卸車點、LNG橇裝設備與站外建(構)筑物的安全間距，不應小于表4.0.9的規定。LNG加氣站的橇裝設備與站外建(構)筑物的安全間距，應符合本規范表4.0.9的規定。
表4.0.9 LNG設備與站外建(構)筑物的安全間距
續表4.0.9
注：1 室外變、配電站指電力系統電壓為35kV～500kV，且每臺變壓器容量在10MV·A以上的室外變、配電站，以及工業企業的變壓器總油量大于5t的室外降壓變電站。其他規格的室外變、配電站或變壓器應按丙類物品生產廠房確定。
2 表中道路指機動車道路。站內LNG設備與郊區公路的安全間距應按城市道路確定，高速公路、一級和二級公路應按城市快速路、主干路確定；三級和四級公路應按城市次干路、支路確定。
3 埋地LNG儲罐、地下LNG儲罐和半地下LNG儲罐與站外建(構)筑物的距離，分別不應低于本表地上LNG儲罐的安全間距的50％、70％和80％，且最小不應小于6m。
4 一、二級耐火等級民用建筑物面向加氣站一側的墻為無門窗洞口實體墻時，站內LNG設備與該民用建筑物的距離，不應低于本表規定的安全間距的70％。
5 LNG儲罐、放散管管口、加氣機、LNG卸車點與站外建筑面積不超過200m2的獨立民用建筑物的距離，不應低于本表的三類保護物的安全間距的80％。
4.0.10 本規范表4.0.4～表4.0.9中，設備或建(構)筑物的計算間距起止點應符合本規范附錄A的規定。
4.0.11 本規范表4.0.4～表4.0.9中，重要公共建筑物及民用建筑物保護類別劃分應符合本規范附錄B的規定。
4.0.12 本規范表4.0.4～表4.0.9中，“明火地點”和“散發火花地點”的定義和“甲、乙、丙、丁、戊類物品”及“甲、乙、丙類液體”劃分應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定。
4.0.13 架空電力線路不應跨越加油加氣站的加油加氣作業區。架空通信線路不應跨越加氣站的加氣作業區。
4.0.14 CNG加氣站的橇裝設備與站外建(構)筑物的安全間距，應按本規范表4.0.8的規定確定。LNG加氣站的橇裝設備與站外建(構)筑物的安全間距，應按本規范表4.0.9的規定確定。
5 站內平面布置
5.0.1 車輛入口和出口應分開設置。
5.0.2 站區內停車位和道路應符合下列規定：
1 站內車道或停車位寬度應按車輛類型確定。CNG加氣母站內單車道或單車停車位寬度，不應小于4.5m，雙車道或雙車停車位寬度不應小于9m；其他類型加油加氣站的車道或停車位，單車道或單車停車位寬度不應小于4m，雙車道或雙車停車位不應小于6m。
2 站內的道路轉彎半徑應按行駛車型確定，且不宜小于9m。
3 站內停車位應為平坡，道路坡度不應大于8％，且宜坡向站外。
4 加油加氣作業區內的停車位和道路路面不應采用瀝青路面。
5.0.3 加油加氣作業區與輔助服務區之間應有界線標識。
5.0.4 在加油加氣合建站內，宜將柴油罐布置在LPG儲罐或CNG儲氣瓶(組)、LNG儲罐與汽油罐之間。
5.0.5 加油加氣作業區內，不得有“明火地點”或“散發火花地點”。
5.0.6 柴油尾氣處理液加注設施的布置，應符合下列規定：
1 不符合防爆要求的設備，應布置在爆炸危險區域之外，且與爆炸危險區域邊界線的距離不應小于3m。
2 符合防爆要求的設備，在進行平面布置時可按加油機對待。
5.0.7 電動汽車充電設施應布置在輔助服務區內。
5.0.8 加油加氣站的變配電間或室外變壓器應布置在爆炸危險區域之外，且與爆炸危險區域邊界線的距離不應小于3m。變配電間的起算點應為門窗等洞口。
5.0.9 站房可布置在加油加氣作業區內，但應符合本規范第12.2.10條的規定。
5.0.10 加油加氣站內設置的經營性餐飲、汽車服務等非站房所屬建筑物或設施，不應布置在加油加氣作業區內，其與站內可燃液體或可燃氣體設備的防火間距，應符合本規范第4.0.4條至第4.0.9條有關三類保護物的規定。經營性餐飲、汽車服務等設施內設置明火設備時，則應視為“明火地點”或“散發火花地點”。其中，對加油站內設置的燃煤設備不得按設置有油氣回收系統折減距離。
5.0.11 加油加氣站內的爆炸危險區域，不應超出站區圍墻和可用地界線。
5.0.12 加油加氣站的工藝設備與站外建(構)筑物之間，宜設置高度不低于2.2m的不燃燒體實體圍墻。當加油加氣站的工藝設備與站外建(構)筑物之間的距離大于表4.0.4～表4.0.9中安全間距的1.5倍，且大于25m時，可設置非實體圍墻。面向車輛入口和出口道路的一側可設非實體圍墻或不設圍墻。
5.0.13 加油加氣站內設施之間的防火距離，不應小于表5.0.13-1和表5.0.13-2的規定。

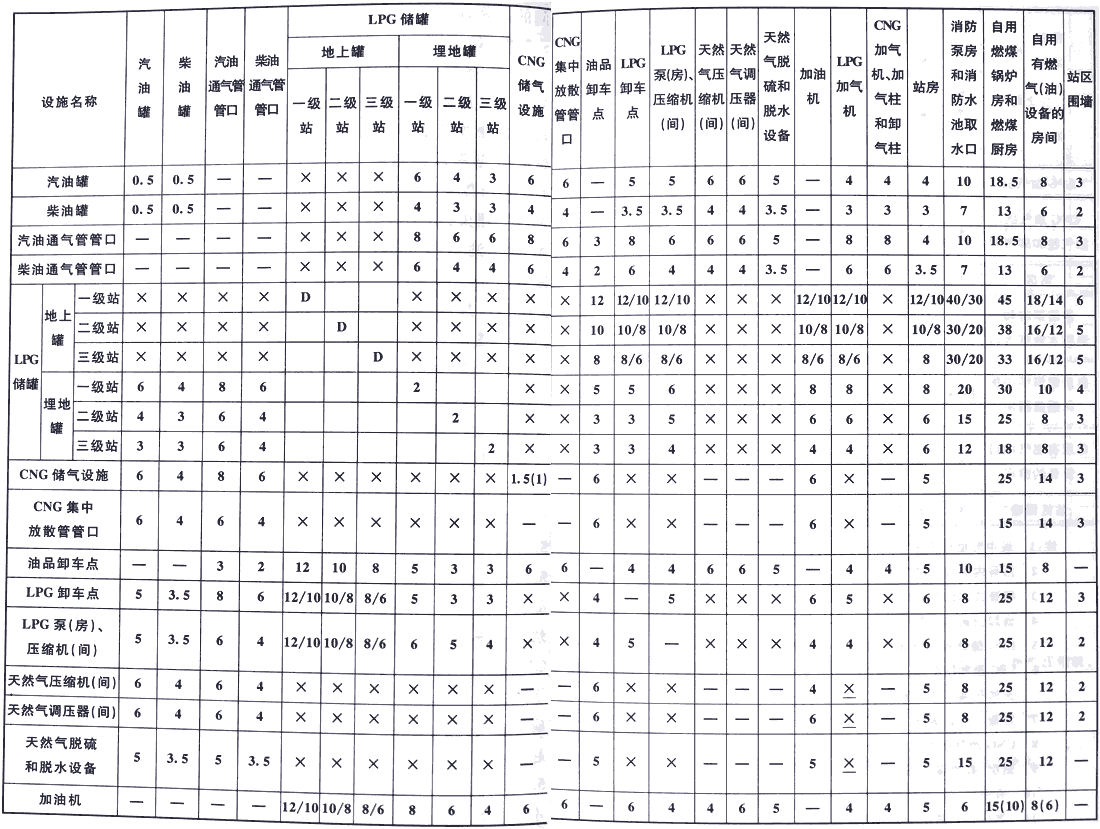

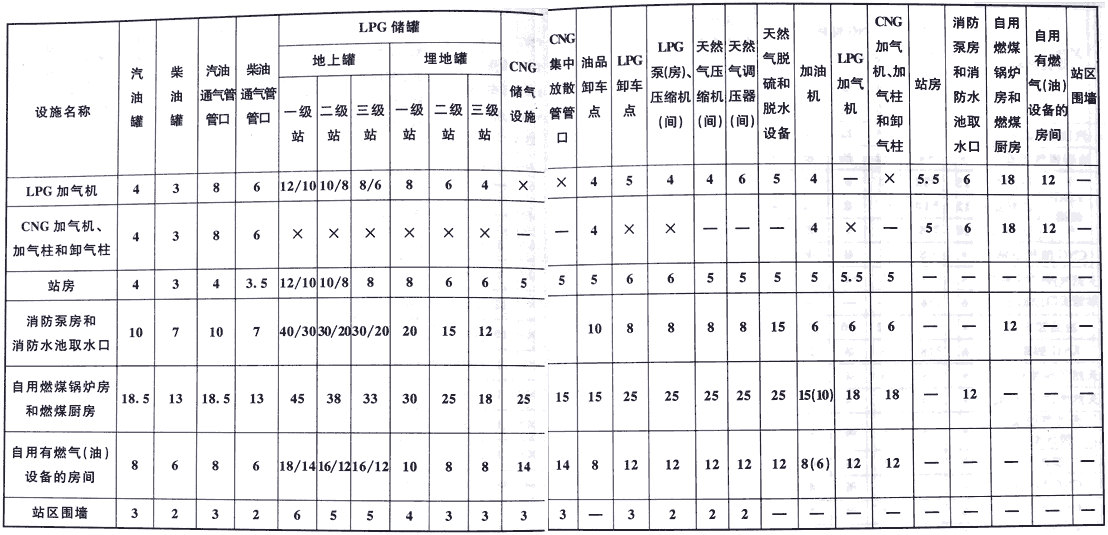

表5.0.13-1 站內設施的防火間距
注：1 表中數據分子為LPG儲罐無固定噴淋裝置的距離，分母為LPG儲罐設有固定噴淋裝置的距離。D為LPG地上罐相鄰較大罐的直徑。
2 括號內數值為儲氣井與儲氣井、柴油加油機與自用有燃煤或燃氣(油)設備的房間的距離。
3 橇裝式加油裝置的油罐與站內設施之間的防火間距應按本表汽油罐、柴油罐增加30％。
4 當卸油采用油氣回收系統時，汽油通氣管管口與站區圍墻的距離不應小于2m。
5 LPG儲罐放散管管口與LPG儲罐距離不限，與站內其他設施的防火間距可按相應級別的LPG埋地儲罐確定。
6 LPG泵和壓縮機、天然氣壓縮機、調壓器和天然氣脫硫和脫水設備露天布置或布置在開敞的建筑物內時，起算點應為設備外緣；LPG泵和壓縮機、天然氣壓縮機、天然氣調壓器設置在非開敞的室內時，起算點應為該類設備所在建筑物的門窗等洞口。
7 容量小于或等于10m3的地上LPG儲罐的整體裝配式加氣站，其儲罐與站內其他設施的防火間距，不應低于本表三級站的地上儲罐防火間距的80％。
8 CNG加氣站的橇裝設備與站內其他設施的防火間距，應按本表相應設備的防火間距確定。
9 站房、有燃煤或燃氣(油)等明火設備的房間的起算點應為門窗等洞口。站房內設置有變配電間時，變配電間的布置應符合本規范第5.0.8條的規定。
10 表中一、二、三級站包括LPG加氣站、加油與LPG加氣合建站。
11 表中“—”表示無防火間距要求，“×”表示該類設施不應合建。

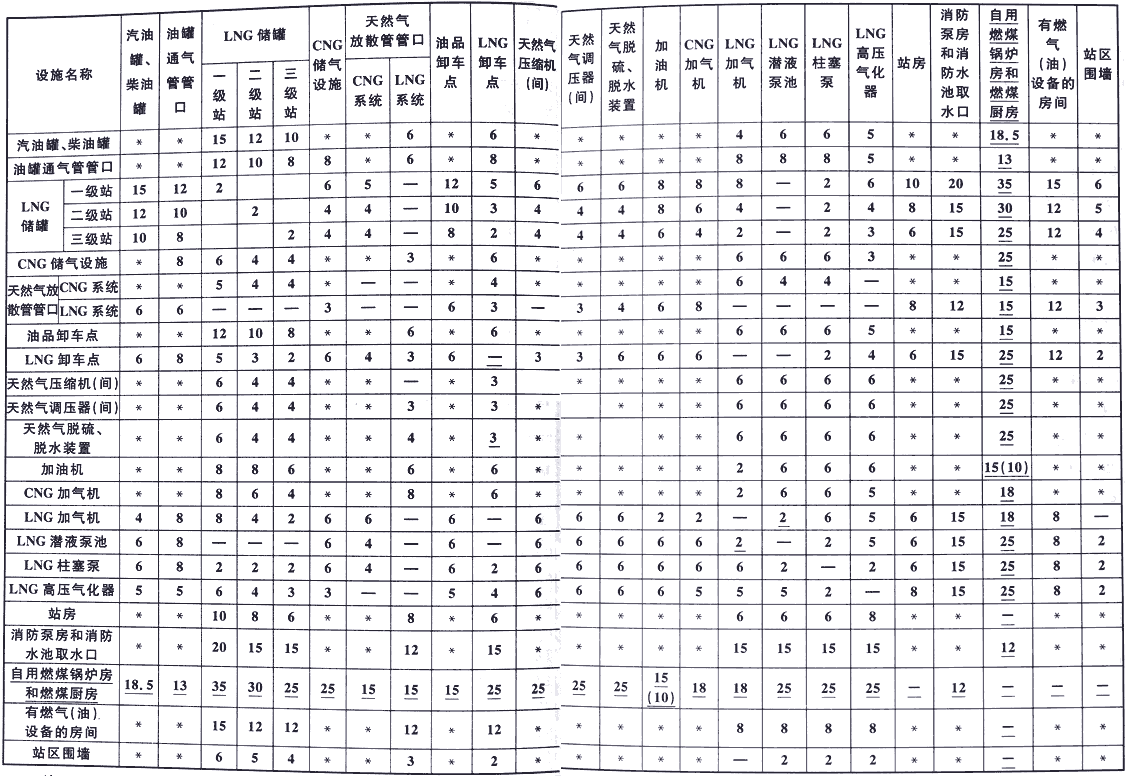

表5.0.13-2 站內設施的防火間距
注：1 站房、有燃氣(油)等明火設備的房間的起算點應為門窗等洞口。
2 表一、二、三級站包括LNG加氣站，LNG與其他加油加氣的合建站。
3 表中“—”表示無防火間距要求。括號內數值為柴油加油機與自用有燃煤或燃氣(油)設備的房間的距離。
4 “*”表示應符合表5.0.13-1的規定。
5.0.14 本規范表5.0.13-1和表5.0.13-2中，CNG儲氣設施、油品卸車點、LPG泵(房)、LPG壓縮機(間)、天然氣壓縮機(間)、天然氣調壓器(間)、天然氣脫硫和脫水設備、加油機、LPG加氣機、CNG加卸氣設施、LNG卸車點、LNG潛液泵罐、LNG柱塞泵、地下泵室入口、LNG加氣機、LNG氣化器與站區圍墻的防火間距還應符合本規范第5.0.11條的規定，設備或建(構)筑物的計算間距起止點應符合本規范附錄A的規定。
5.0.15 加油加氣站內爆炸危險區域的等級和范圍劃分，應符合本規范附錄C的規定。
6 加油工藝及設施
7 LPG加氣工藝及設施
8 CNG加氣工藝及設施
9 LNG和L-CNG加氣工藝及設施
10 消防設施及給排水
11 電氣、報警和緊急切斷系統
12 采暖通風、建(構)筑物、綠化
13 工程施工
附錄A 計算間距的起止點
A.0.1 站址選擇、站內平面布置的安全間距和防火間距起止點，應符合下列規定：
1 道路——路面邊緣。
2 鐵路——鐵路中心線。
3 管道——管子中心線。
4 儲罐——罐外壁。
5 儲氣瓶——瓶外壁。
6 儲氣井——井管中心。
7 加油機、加氣機——中心線。
8 設備——外緣。
9 架空電力線、通信線路——線路中心線。
10 埋地電力、通信電纜——電纜中心線。
11 建(構)筑物——外墻軸線。
12 地下建(構)筑物——出入口、通氣口、采光窗等對外開口。
13 卸車點——接卸油(LPG、LNG)罐車的固定接頭。
14 架空電力線桿高、通信線桿高和通信發射塔塔高——電線桿和通信發射塔所在地面至桿頂或塔頂?shù)母叨取?br/>注：本規范中的安全間距和防火間距未特殊說明時，均指平面投影距離。
附錄B 民用建筑物保護類別劃分
B.0.1 重要公共建筑物，應包括下列內容：
1 地市級及以上的黨政機關辦公樓。
2 設計使用人數或座位數超過1500人(座)的體育館、會堂、影劇院、娛樂場所、車站、證券交易所等人員密集的公共室內場所。
3 藏書量超過50萬冊的圖書館；地市級及以上的文物古跡、博物館、展覽館、檔案館等建筑物。
4 省級及以上的銀行等金融機構辦公樓，省級及以上的廣播電視建筑。
5 設計使用人數超過5000人的露天體育場、露天游泳場和其他露天公眾聚會娛樂場所。
6 使用人數超過500人的中小學校及其他未成年人學校；使用人數超過200人的幼兒園、托兒所、殘障人員康復設施；150張床位及以上的養老院、醫院的門診樓和住院樓。這些設施有圍墻者，從圍墻中心線算起；無圍墻者，從最近的建筑物算起。
7 總建筑面積超過20000m2的商店(商場)建筑，商業營業場所的建筑面積超過15000m2的綜合樓。
8 地鐵出入口、隧道出入口。
B.0.2 除重要公共建筑物以外的下列建筑物，應劃分為一類保護物：
1 縣級黨政機關辦公樓。
2 設計使用人數或座位數超過800人(座)的體育館、會堂、會議中心、電影院、劇場、室內娛樂場所、車站和客運站等公共室內場所。
3 文物古跡、博物館、展覽館、檔案館和藏書量超過10萬冊的圖書館等建筑物。
4 分行級的銀行等金融機構辦公樓。
5 設計使用人數超過2000人的露天體育場、露天游泳場和其他露天公眾聚會娛樂場所。
6 中小學校、幼兒園、托兒所、殘障人員康復設施、養老院、醫院的門診樓和住院樓等建筑物。這些設施有圍墻者，從圍墻中心線算起；無圍墻者，從最近的建筑物算起。
7 總建筑面積超過6000m2的商店(商場)、商業營業場所的建筑面積超過4000m2的綜合樓、證券交易所；總建筑面積超過2000m2的地下商店(商業街)以及總建筑面積超過10000m2的菜市場等商業營業場所。
8 總建筑面積超過10000m2的辦公樓、寫字樓等辦公建筑。
9 總建筑面積超過10000m2的居住建筑。
10 總建筑面積超過15000m2的其他建筑。
B.0.3 除重要公共建筑物和一類保護物以外的下列建筑物，應為二類保護物：
1 體育館、會堂、電影院、劇場、室內娛樂場所、車站、客運站、體育場、露天游泳場和其他露天娛樂場所等室內外公眾聚會場所。
2 地下商店(商業街)；總建筑面積超過3000m2的商店(商場)、商業營業場所的建筑面積超過2000m2的綜合樓；總建筑面積超過3000m2的菜市場等商業營業場所。
3 支行級的銀行等金融機構辦公樓。
4 總建筑面積超過5000m2的辦公樓、寫字樓等辦公類建筑物。
5 總建筑面積超過5000m2的居住建筑。
6 總建筑面積超過7500m2的其他建筑物。
7 車位超過100個的汽車庫和車位超過200個的停車場。
8 城市主干道的橋梁、高架路等。
B.0.4 除重要公共建筑物、一類和二類保護物以外的建筑物(包括通信發射塔)，應為三類保護物。
注：本規范第B.0.1條至第B.0.4條所列建筑物無特殊說明時，均指單棟建筑物；本規范第B.0.1條至第B.0.4條所列建筑物面積不含地下車庫和地下設備間面積；與本規范第B.0.1條至第B.0.4條所列建筑物同樣性質或規模的獨立地下建筑物等同于第B.0.1條至第B.0.4條所列各類建筑物。
附錄C 加油加氣站內爆炸危險區域的等級和范圍劃分
C.0.1 爆炸危險區域的等級定義，應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。
C.0.2 汽油、LPG和LNG設施的爆炸危險區域內地坪以下的坑或溝應劃為1區。

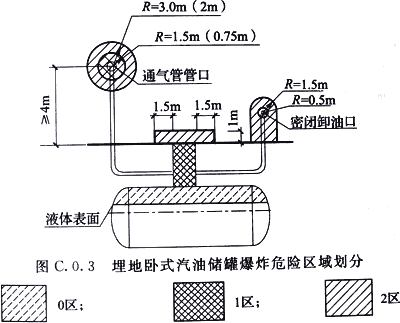

C.0.3 埋地臥式汽油儲罐爆炸危險區域劃分(圖C.0.3)，應符合下列規定：
1 罐內部油品表面以上的空間應劃分為0區。
2 人孔(閥)井內部空間、以通氣管管口為中心，半徑為1.5m(0.75m)的球形空間和以密閉卸油口為中心，半徑為0.5m的球形空間，應劃分為1區。
3 距人孔(閥)井外邊緣1.5m以內，自地面算起1m高的圓柱形空間、以通氣管管口為中心，半徑為3m(2m)的球形空間和以密閉卸油口為中心，半徑為1.5m的球形并延至地面的空間，應劃分為2區。
注：采用卸油油氣回收系統的汽油罐通氣管管口爆炸危險區域用括號內數字。

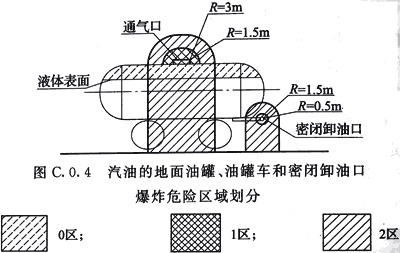

C.0.4 汽油的地面油罐、油罐車和密閉卸油口的爆炸危險區域劃分(圖C.0.4)，應符合下列規定：
1 地面油罐和油罐車內部的油品表面以上空間應劃分為0區。
2 以通氣口為中心，半徑為1.5m的球形空間和以密閉卸油口為中心，半徑為0.5m的球形空間，應劃分為1區。
3 以通氣口為中心，半徑為3m的球形并延至地面的空間和以密閉卸油口為中心，半徑為1.5m的球形并延至地面的空間，應劃分為2區。

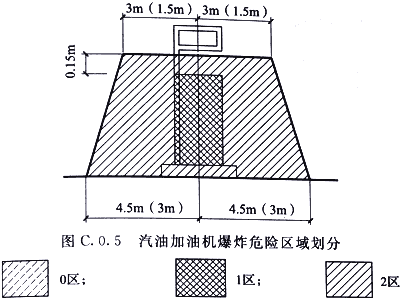

C.0.5 汽油加油機爆炸危險區域劃分(圖C.0.5)，應符合下列規定：
1 加油機殼體內部空間應劃分為1區。
2 以加油機中心線為中心線，以半徑為4.5m(3m)的地面區域為底面和以加油機頂部以上0.15m半徑為3m(1.5m)的平面為頂面的圓臺形空間，應劃分為2區。
注：采用加油油氣回收系統的加油機爆炸危險區域用括號內數字。

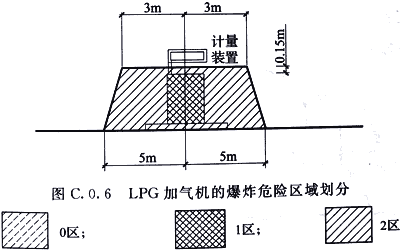

C.0.6 LPG加氣機爆炸危險區域劃分(圖C.0.6)，應符合下列規定：
1 加氣機內部空間應劃分為1區。
2 以加氣機中心線為中心線，以半徑為5m的地面區域為底面和以加氣機頂部以上0.15m半徑為3m的平面為頂面的圓臺形空間，應劃分為2區。

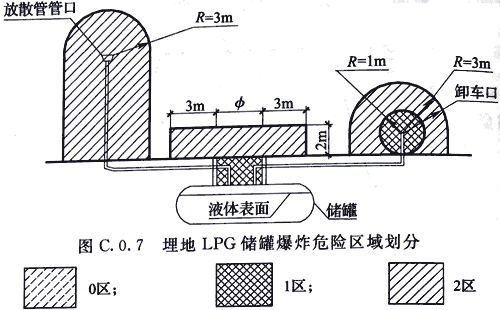

C.0.7 埋地LPG儲罐爆炸危險區域劃分(圖C.0.7)，應符合下列規定：
1 人孔(閥)井內部空間和以卸車口為中心，半徑為1m的球形空間，應劃分為1區。
2 距人孔(閥)井外邊緣3m以內，自地面算起2m高的圓柱形空間、以放散管管口為中心，半徑為3m的球形并延至地面的空間和以卸車口為中心，半徑為3m的球形并延至地面的空間，應劃分為2區。

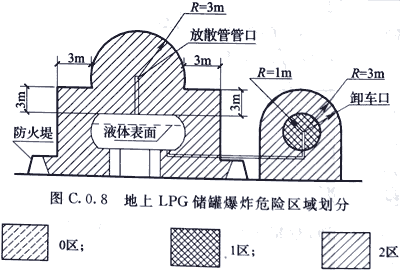

C.0.8 地上LPG儲罐爆炸危險區域劃分(圖C.0.8)，應符合下列規定：
1 以卸車口為中心，半徑為1m的球形空間，應劃分為1區。
2 以放散管管口為中心，半徑為3m的球形空間、距儲罐外壁3m范圍內并延至地面的空間、防護堤內與防護堤等高的空間和以卸車口為中心，半徑為3m的球形并延至地面的空間，應劃分為2區。

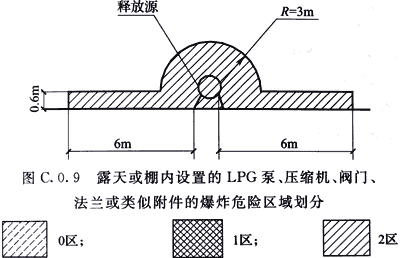

C.0.9 露天或棚內設置的LPG泵、壓縮機、閥門、法蘭或類似附件的爆炸危險區域劃分(圖C.0.9)，距釋放源殼體外緣半徑為3m范圍內的空間和距釋放源殼體外緣6m范圍內，自地面算起0.6m高的空間，應劃分為2區。

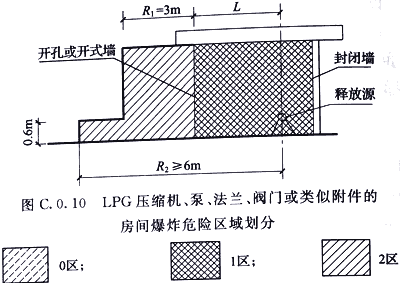

C.0.10 LPG壓縮機、泵、法蘭、閥門或類似附件的房間爆炸危險區域劃分(圖C.0.10)，應符合下列規定：
1 壓縮機、泵、法蘭、閥門或類似附件的房間內部空間，應劃分為1區。
2 房間有孔、洞或開式外墻，距孔、洞或墻體開口邊緣3m范圍內與房間等高的空間，應劃為2區。
3 在1區范圍之外，距釋放源距離為R2，自地面算起0.6m高的空間，應劃分為2區。當1區邊緣距釋放源的距離L大于3m時，R2取值為L外加3m，當1區邊緣距釋放源的距離L小于等于3m時，R2取值為6m。

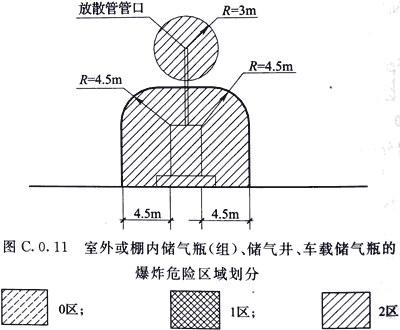

C.0.11 室外或棚內CNG儲氣瓶(組)、儲氣井、車載儲氣瓶的爆炸危險區域劃分(圖C.0.11)，以放散管管口為中心，半徑為3m的球形空間和距儲氣瓶(組)殼體(儲氣井)4.5m以內并延至地面的空間，應劃分為2區。

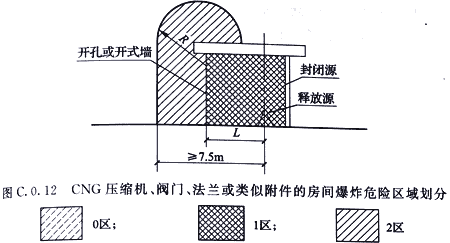

C.0.12 CNG壓縮機、閥門、法蘭或類似附件的房間爆炸危險區域劃分(圖C.0.12)，應符合下列規定：
1 壓縮機、閥門、法蘭或類似附件的房間的內部空間，應劃分為1區。
2 房間有孔、洞或開式外墻，距孔、洞或墻體開口邊緣為R的范圍并延至地面的空間，應劃分為2區。當1區邊緣距釋放源的距離L大于或等于4.5m時，R取值為3m，當1區邊緣距釋放源的距離L小于4.5m時，R取值為(7.5-L)m。

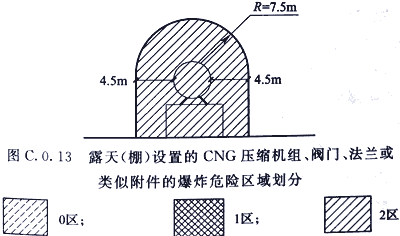

C.0.13 露天(棚)設置的CNG壓縮機、閥門、法蘭或類似附件的爆炸危險區域劃分(圖C.0.13)，距壓縮機、閥門、法蘭或類似附件殼體 水平方向4.5m以內并延至地面的空間，距壓縮機、閥門、法蘭或類似附件殼體頂部7.5m以內的空間，應劃分為2區。

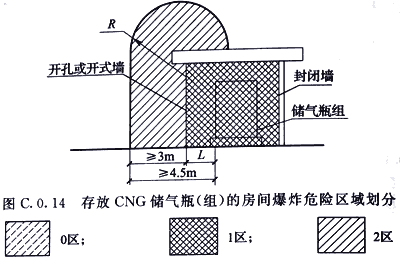

C.0.14 存放CNG儲氣瓶(組)的房間爆炸危險區域劃分(圖C.0.14)，應符合下列規定：
1 房間內部空間應劃分為1區。
2 房間有孔、洞或開式外墻，距孔、洞或外墻開口邊緣R的范圍并延至地面的空間，應劃分為2區。當1區邊緣距釋放源的距離L大于或等于1.5m時，R取值為3m，當1區邊緣距釋放源的距離L小于1.5m時，R取值為(4.5-L)m。

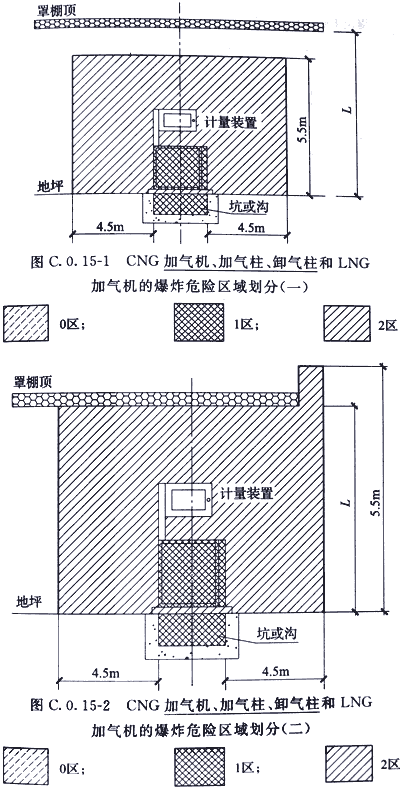

C.0.15 CNG加氣機、加氣柱、卸氣柱和LNG加氣機的爆炸危險區域的等級和范圍劃分，應符合下列規定：
1 CNG加氣機、加氣柱、卸氣柱和LNG加氣機的內部空間應劃分為1區。
2 距CNG加氣機、加氣柱、卸氣柱和LNG加氣機的外壁四周4.5m，自地面高度為5.5m的范圍內空間應劃分2區(圖C.0.15-1)。當罩棚底部至地面距離L小于5.5m時，罩棚上部空間應為非防爆區(圖C.0.15-2)。

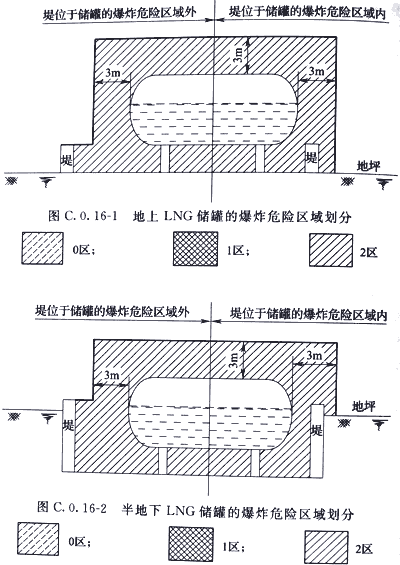

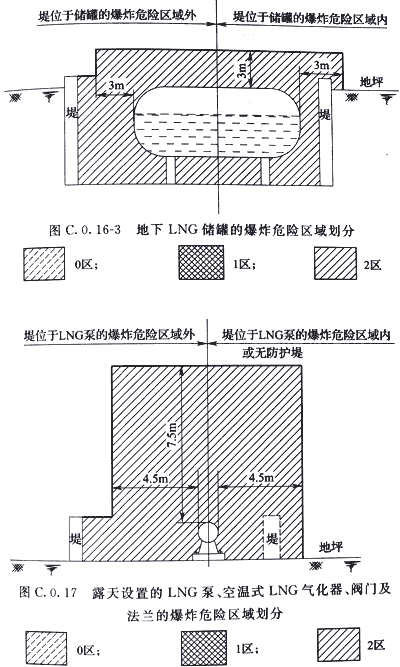

C.0.16 LNG儲罐的爆炸危險區域劃分(圖C.0.16-1～圖C.0.16-3)，應符合下列規定：
1 距LNG儲罐的外壁和頂部3m的范圍內應劃分為2區。
2 儲罐區的防護堤至儲罐外壁，高度為堤頂高度的范圍內應劃分為2區。
C.0.17 露天設置的LNG泵的爆炸危險區域劃分(圖C.0.17)，應符合下列規定：
1 距設備或裝置的外壁4.5m，高出頂部7.5m，地坪以上的范圍內，應劃分為2區。
2 當設置于防護堤內時，設備或裝置外壁至防護堤，高度為堤頂高度的范圍內，應劃分為2區。
C.0.18 露天設置的水浴式LNG氣化器的爆炸危險區域劃分，應符合下列規定：
1 距水浴式LNG氣化器的外壁和頂部3m的范圍內，應劃分為2區。
2 當設置于防護堤內時，設備外壁至防護堤，高度為堤頂高度的范圍內，應劃分為2區。
C.0.19 LNG卸氣柱的爆炸危險區域劃分，應符合下列規定：
1 以密閉式注送口為中心，半徑為1.5m的空間，應劃分為1區。
2 以密閉式注送口為中心，半徑為4.5m的空間以及至地坪以上的范圍內，應劃分為2區。
