GB/T 12772-2008 排水用柔性接口鑄鐵管、管件及附件 （完整版）
1 范圍
1 范圍
本標準規定了排水用柔性接口鑄鐵直管及管件(以下簡稱鑄鐵管)的分類、尺寸、形狀、重量及允許偏差、技術要求、試驗方法、檢驗規則、包裝、標志、質量證明書、運輸和貯存。
本標準適用于建筑物排放廢水、污水、雨水及通氣用鑄鐵排水管道。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 223.3 鋼鐵及合金化學分析方法 二安替比林甲烷磷鉬酸重量法測定磷量
GB／T 223.61 鋼鐵及合金化學分析方法 磷鉬酸銨容量法測定磷量
GB／T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB／T 223.72鐵及合金化學分析方法 氧化鋁色層分離一硫酸鋇重量法測定硫量
GB／T 228 金屬材料 室溫拉伸試驗方法
GB／T 528 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定
GB／T 1690 硫化橡膠或熱塑性橡膠 耐液體試驗方法
GB／T 3512 硫化橡膠或熱塑性橡膠 熱空氣加速老化和耐熱試驗
GB／T 6031 硫化橡膠或熱塑性橡膠硬度的測定
GB／T 7759 硫化橡膠、熱塑性橡膠 常溫、高溫、低溫下壓縮永久變形測定
GB／T7762 硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗
GB／T 14203 鋼鐵及合金光電發射光譜分析法通則
ISO 185 灰鑄鐵的分類
3 術語及定義
3.1
直管 pipe
內孔均勻、軸線成直線的鑄件，通常端部平齊或承接。
3.2
管件 fitting
連接管道的鑄件，能使管線偏轉、改變方向或口徑。
3.3
附件 accessory
在管線中除管或管件外的所有配件。如法蘭壓蓋、卡箍、橡膠密封件、螺栓、螺母等。
3.4
柔性接口排水鑄鐵管 flexible joint cast iron pipe for drainage
以柔性接口相連接的灰口鑄鐵管及配套管件、附件的統稱，其連接可分為卡箍式和機械式兩種。
3.5
卡箍 coupling
用于平口鑄鐵管(件)的接口連接，由不銹鋼加工成型的圓環狀連接件，內置橡膠密封套。操作卡箍上的螺栓可進行緊固或拆卸。
3.6
橡膠密封套 rubber sealing gasket
用于連接和密封的橡膠套筒，置于卡箍內，套在兩根需要連接的平口鑄鐵管(或件)的相鄰管端上。
3.7
卡箍式柔性接口 coupling flexible joint
直管和管件端口均為平口。連接時，將兩相鄰管端外壁安裝上內置橡膠密封套的不銹鋼卡箍，用緊固卡箍上的螺栓來箍緊兩管端，同時擠壓橡膠密封套以達到連接和密封的要求。
3.8
法蘭壓蓋 flange gland
密封圈的專用組件，按管徑大小不同，法蘭壓蓋有二耳、三耳、四耳、六耳、八耳。
3.9
橡膠密封圈 rubber sealing circle
安裝在法蘭機械式柔性接口上起連接和止水密封作用的橡膠囤。
3.10
機械式柔性接口 mechanism flexible joint
將直管(管件)的插口置入與之相連接的帶法蘭盤的承口內，用螺栓緊固承口法蘭和安裝在插口處的法蘭壓蓋，擠壓安裝在兩者中間的橡膠密封圈，以達到連接和密封的要求。
3.11
直管的彎曲度 degree of curvature of pipe
直管每米長度內管軸線的最大偏移量，以mm／m計。
4 分類
4.1 按接口型式分類

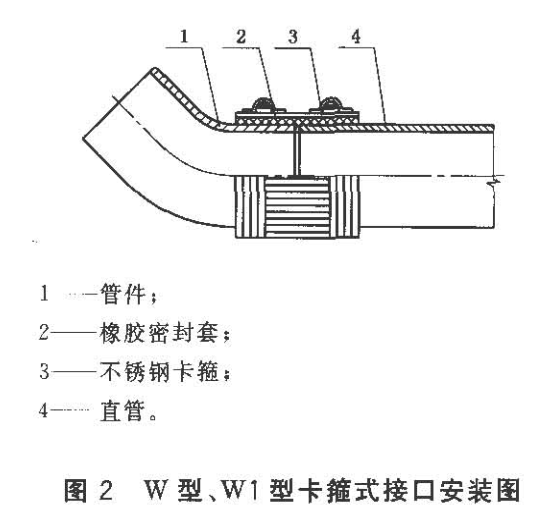

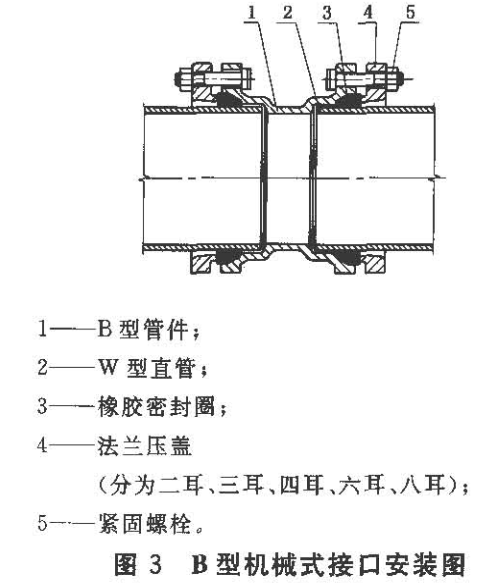

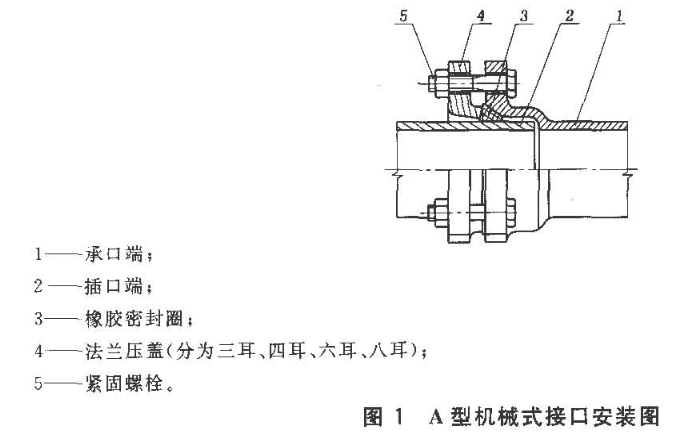

鑄鐵管按接口型式分為機械式接口(如A型圖1，B型圖3)和卡箍式接口(如W型、W1型圖2)兩大類。
4.2 按直管的結構型式分類

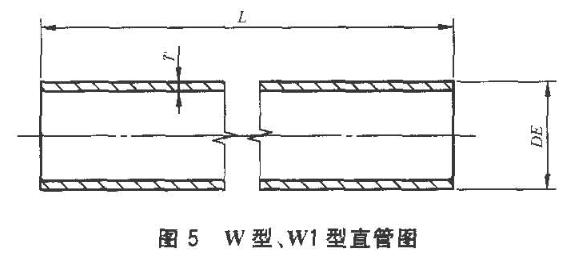

鑄鐵管按直管的結構型式分為承插口直管(如A型圖4)和無承口直管(如W型、W1型圖5)兩種。
4.3 按管件的結構型式分類

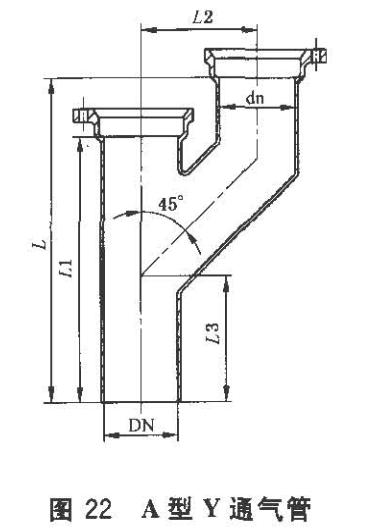

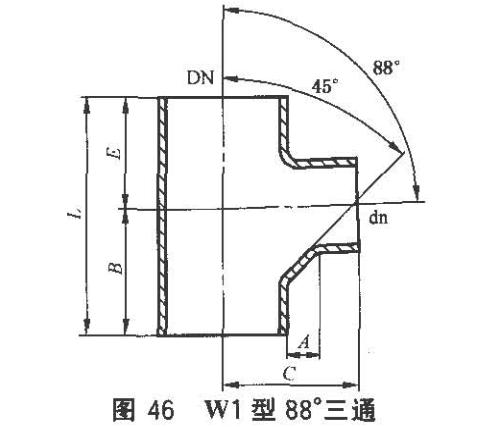

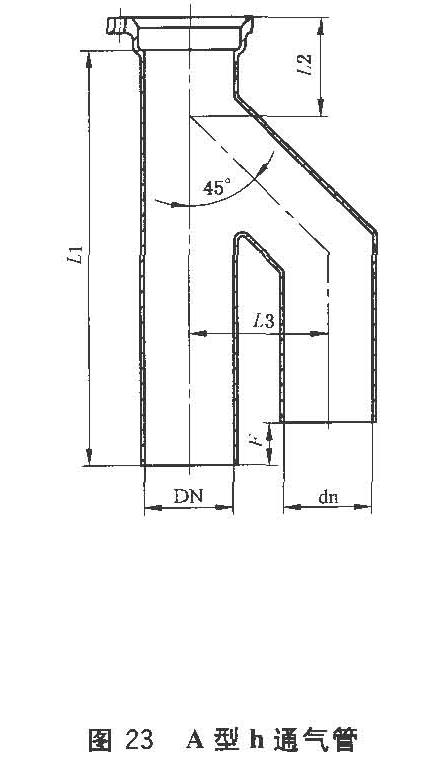

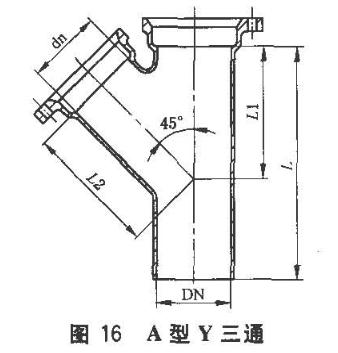

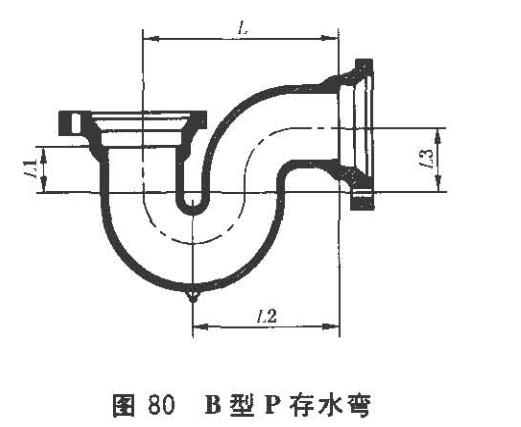

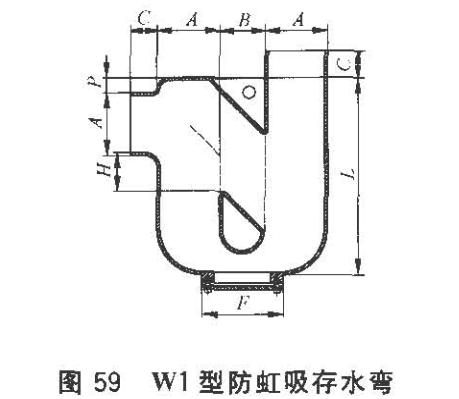

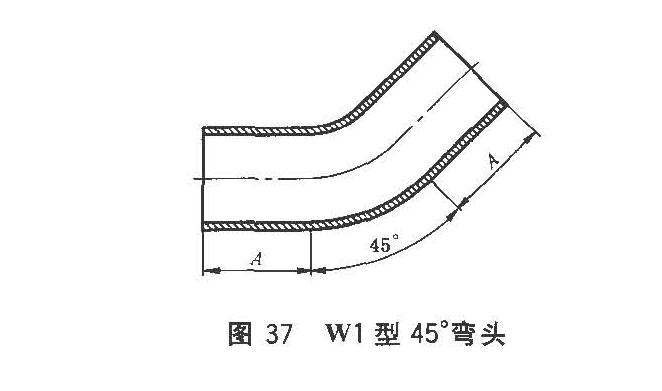

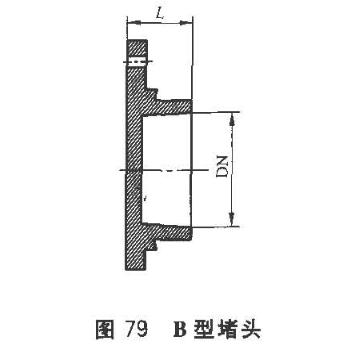

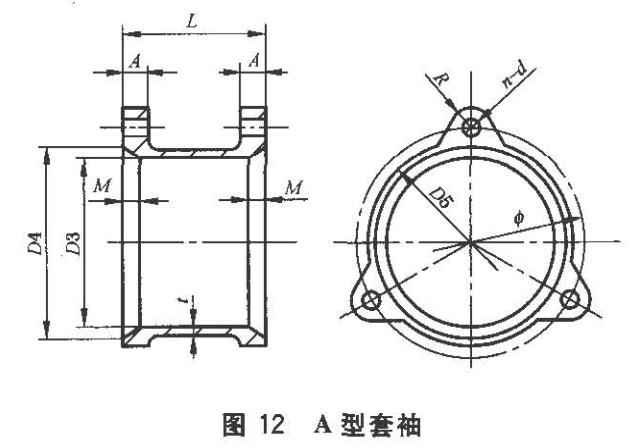

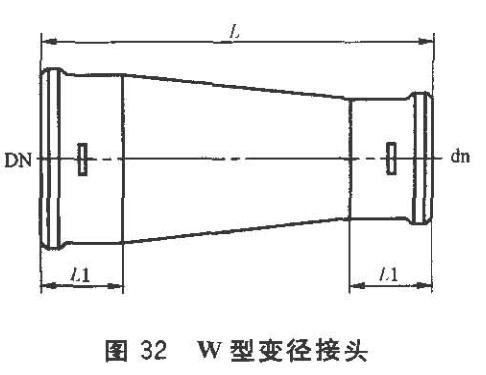

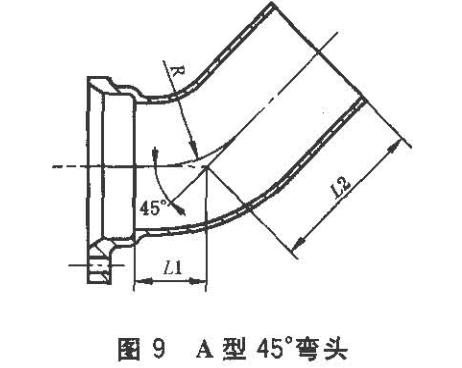

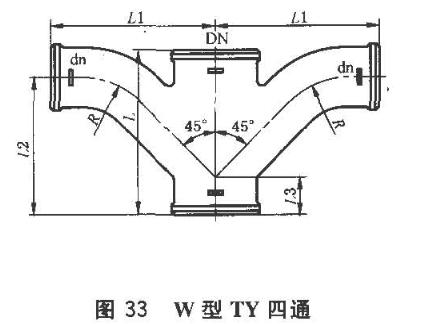

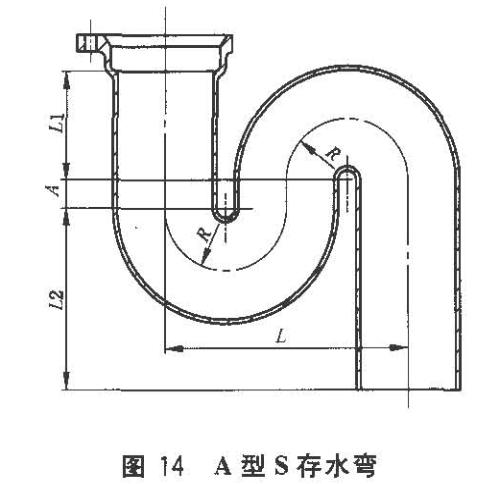

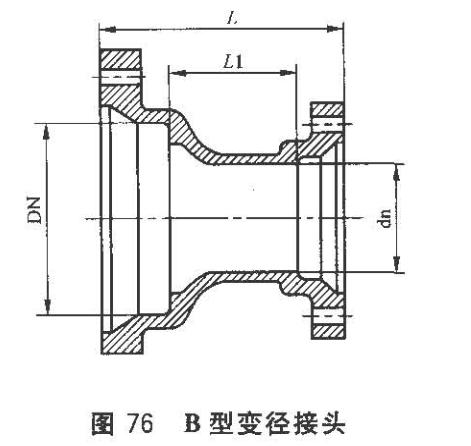

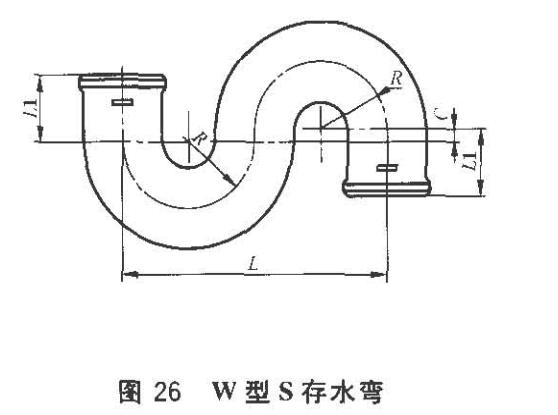

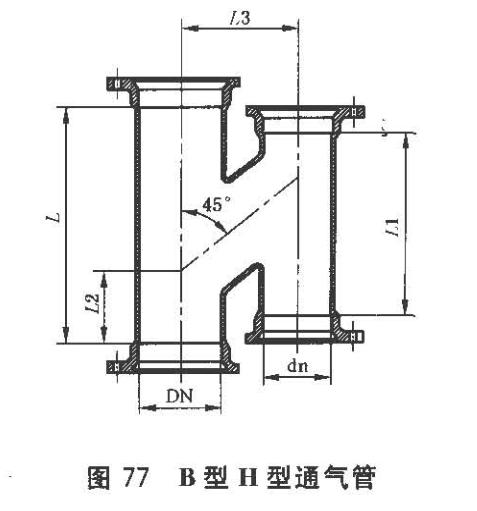

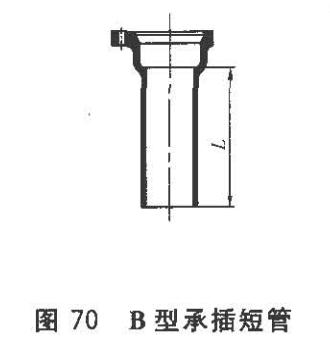

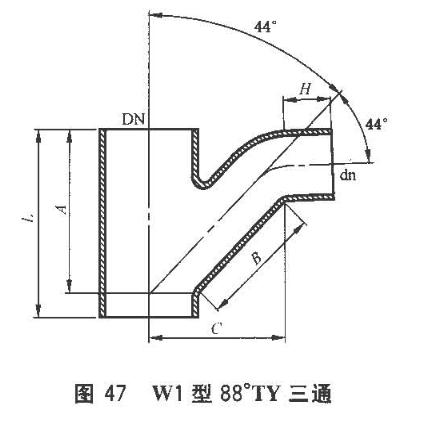

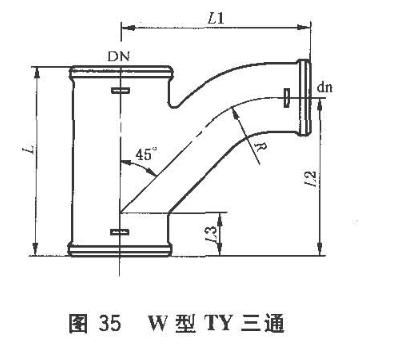

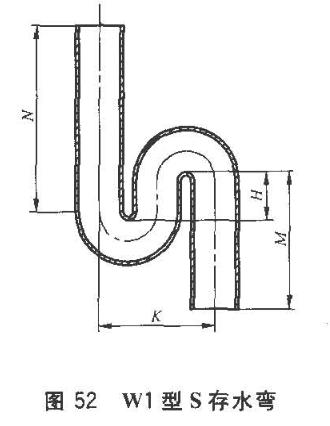

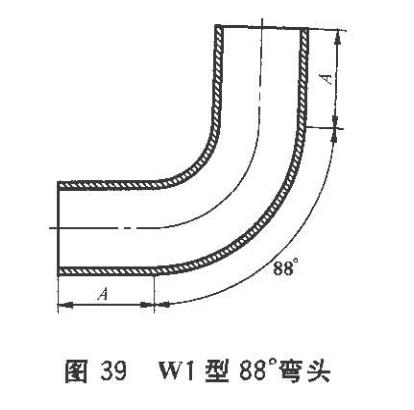

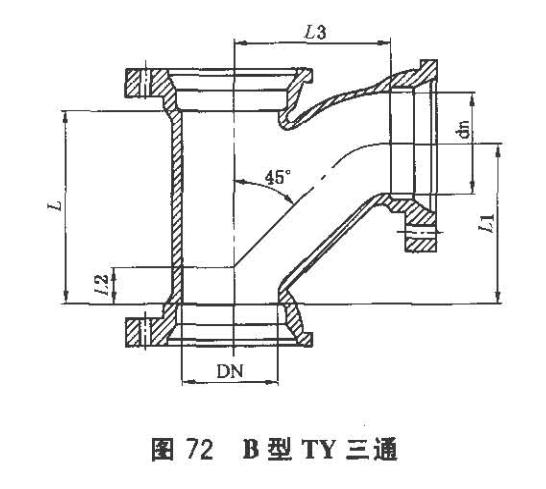

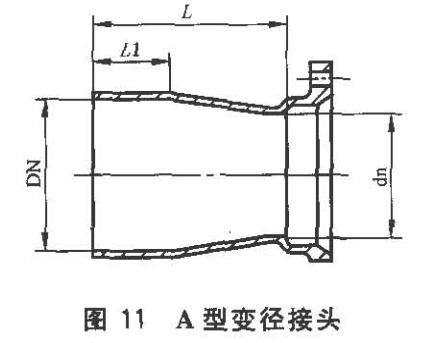

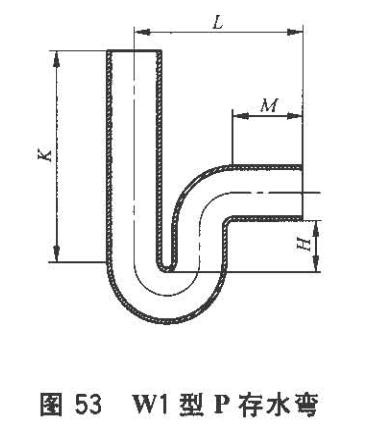

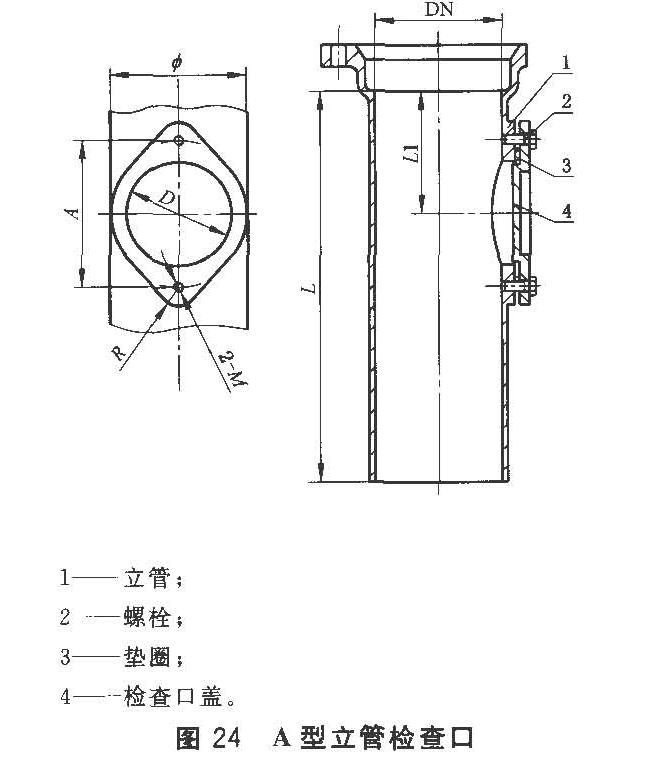

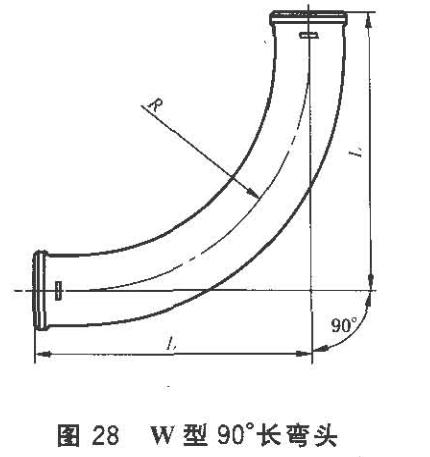

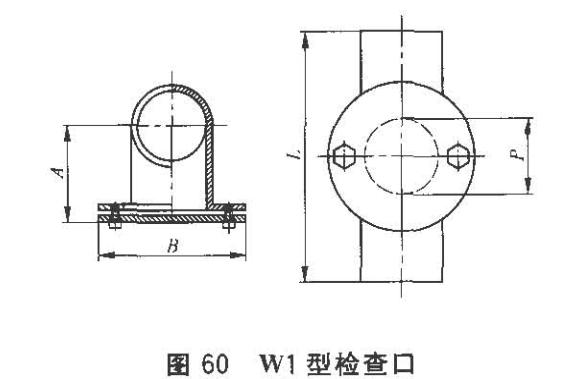

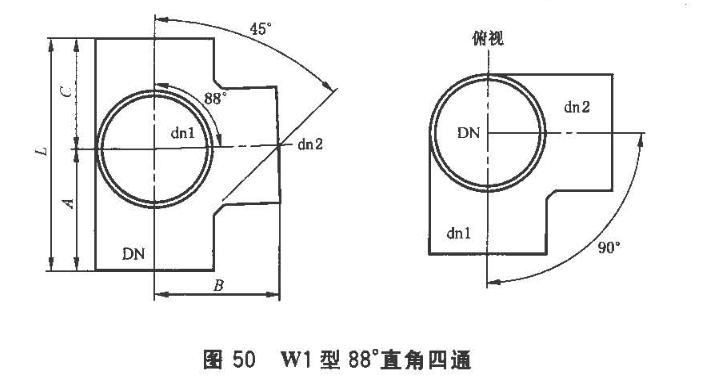

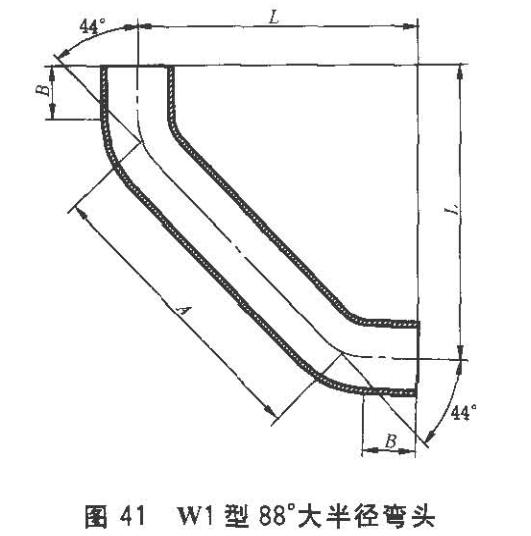

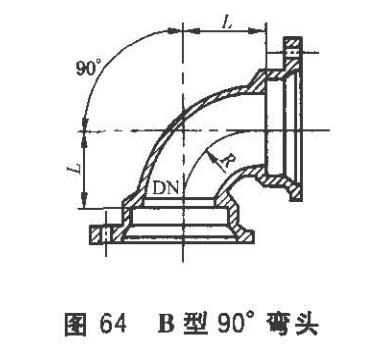

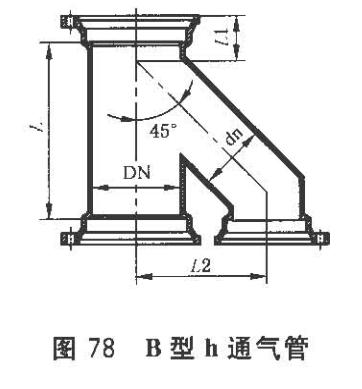

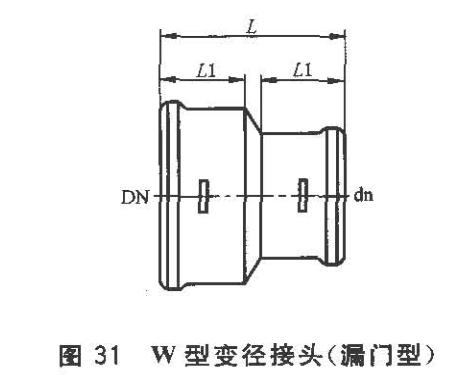

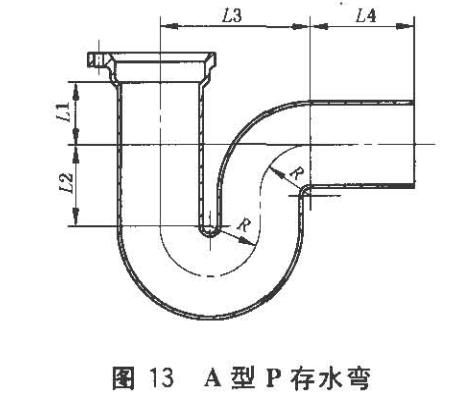

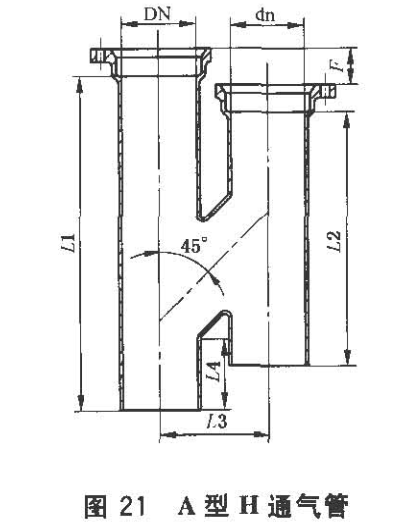

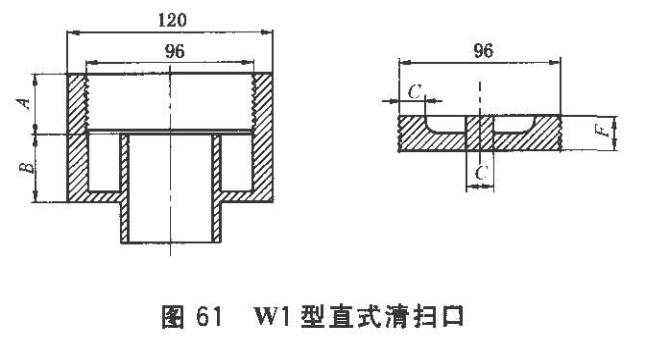

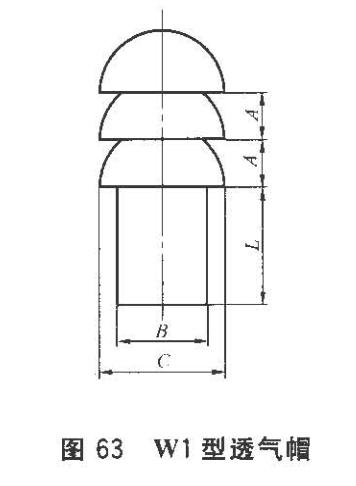

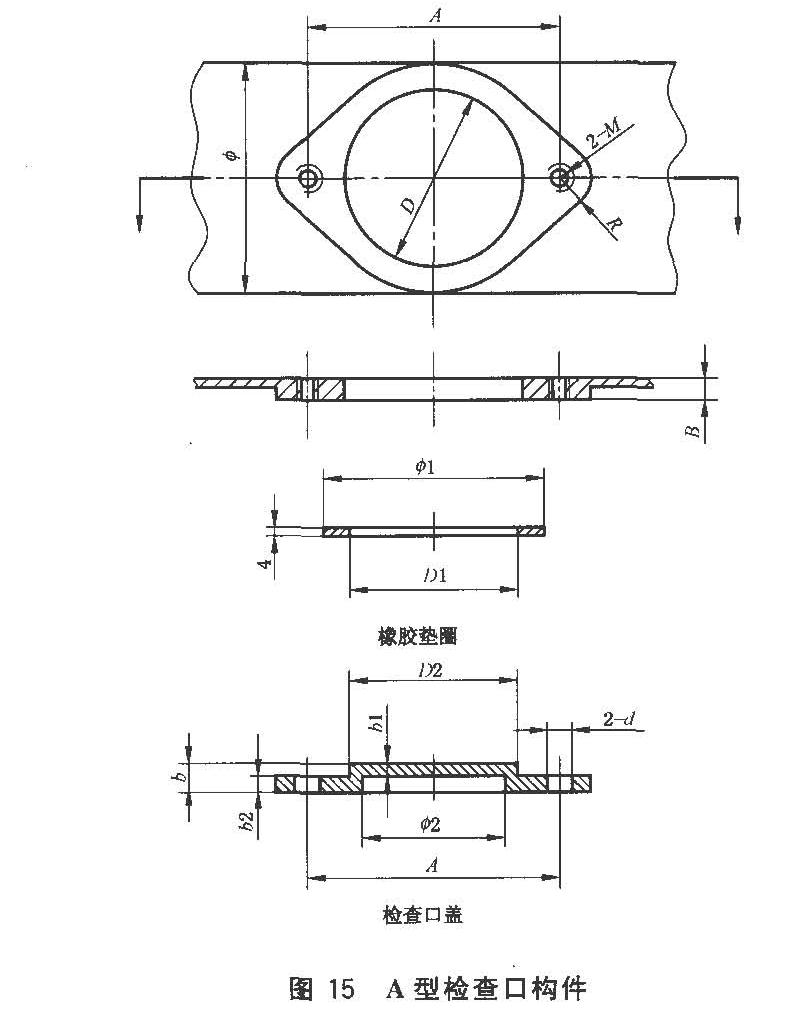

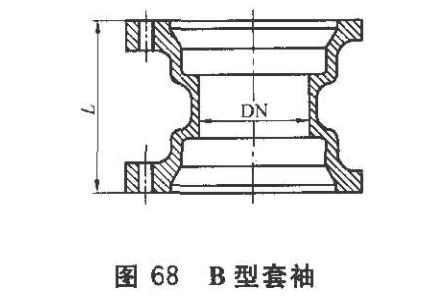

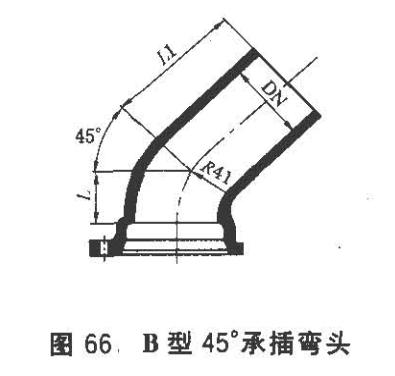

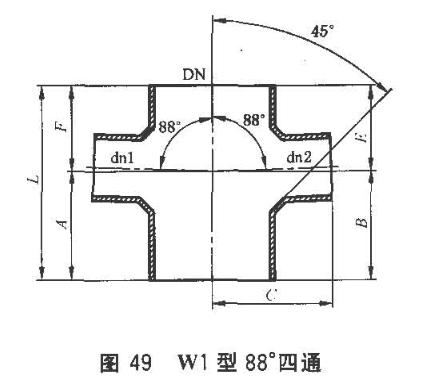

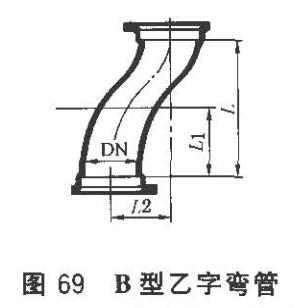

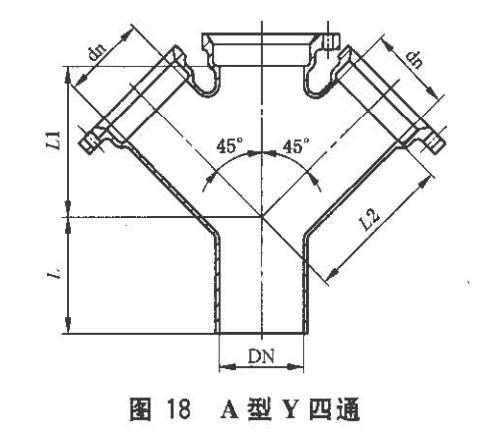

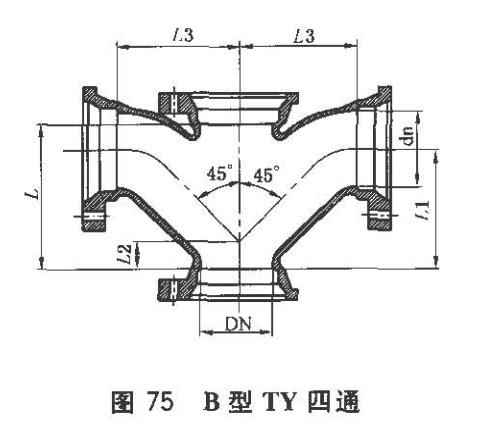

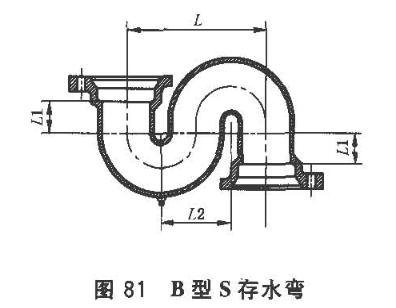

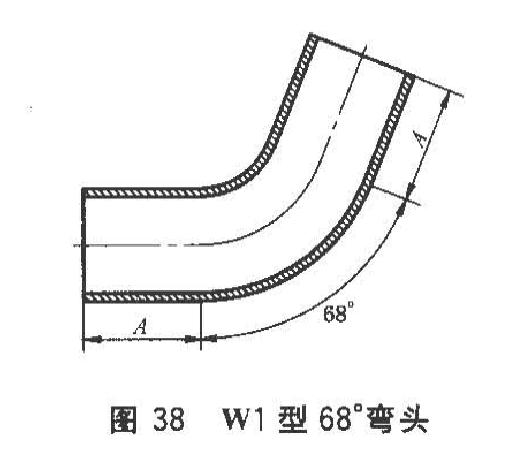

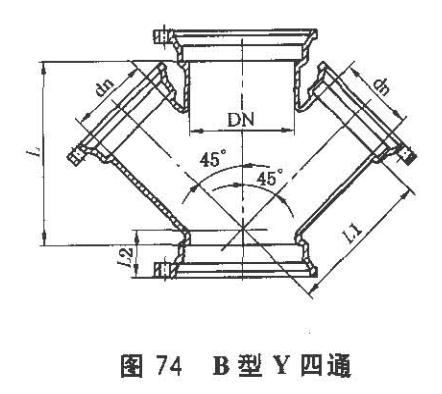

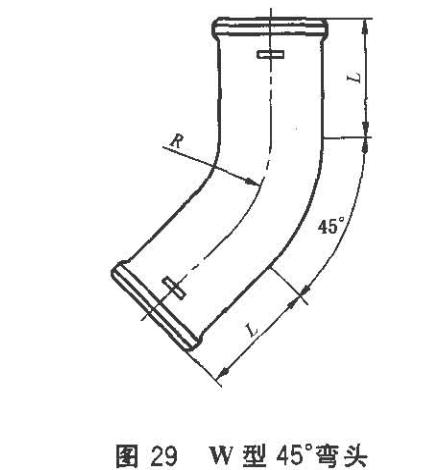

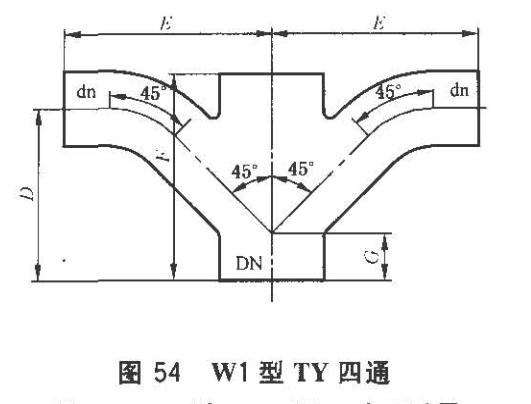

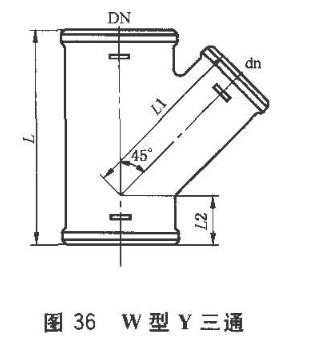

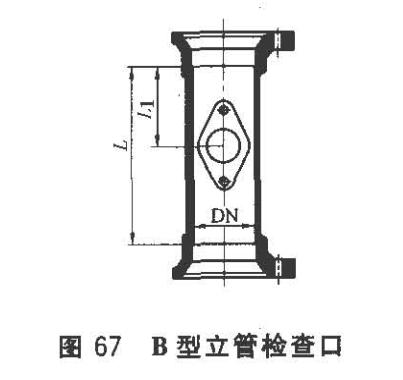

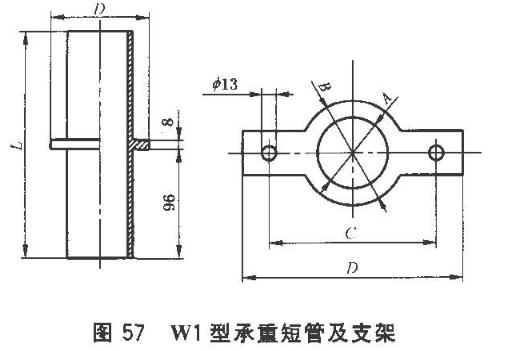

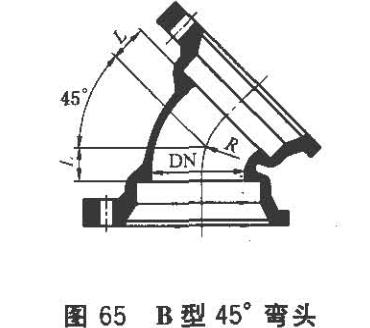

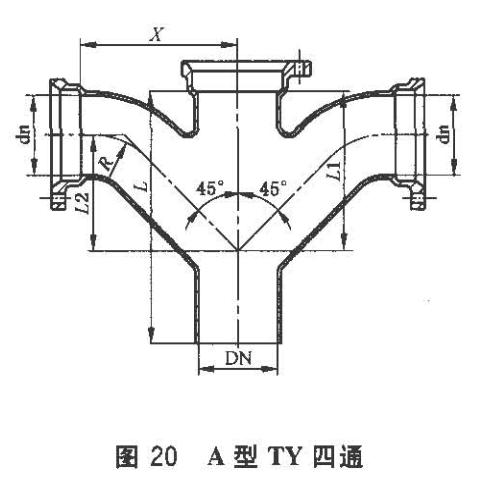

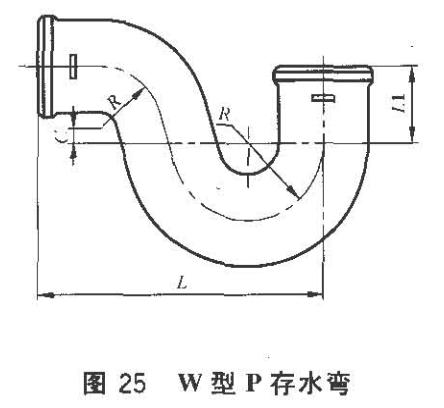

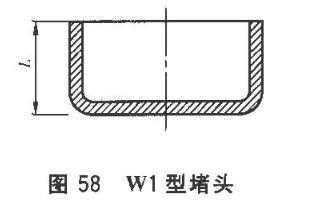

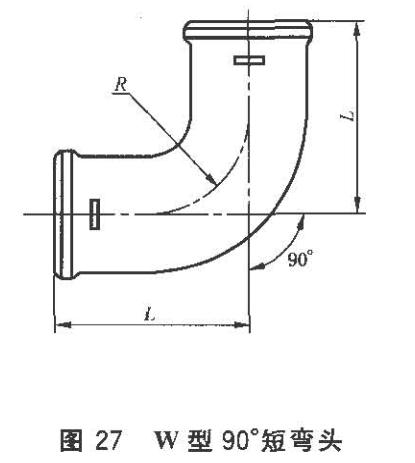

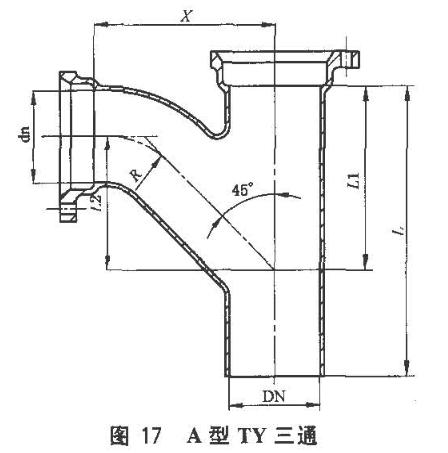

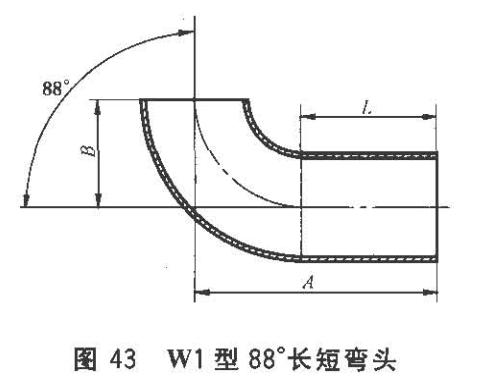

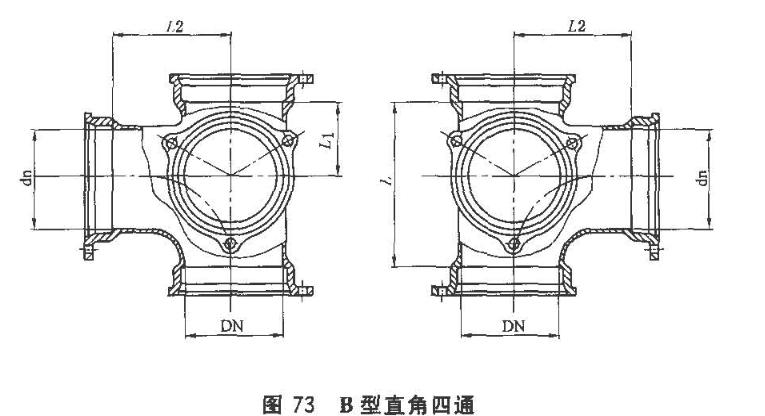

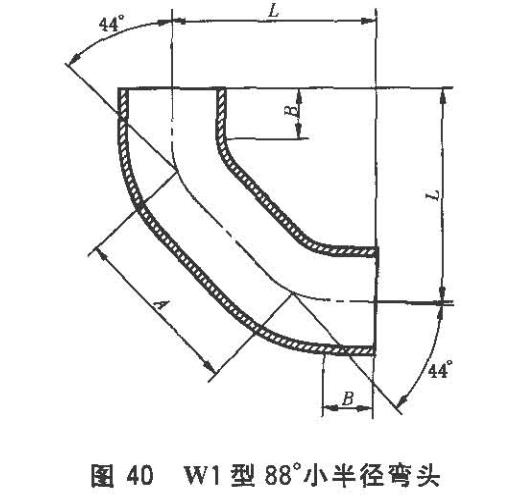

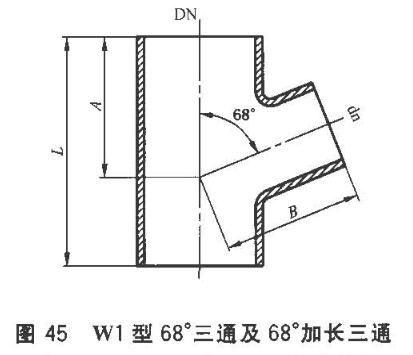

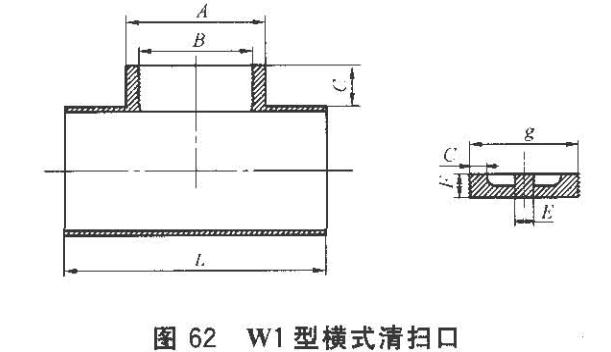

按管件的結構型式分為承插口管件(如A型圖9～圖24)、無承口管件(如W型圖25～圖36，W1型圖37～圖63)和全承口管件(如B型圖64～圖81)三種。
注：B型管件一般與W型直管配套使用。由供需雙方協商后，可選用W1型直管配套。
5 尺寸、形狀、重量及允許偏差
6 技術要求
6.1 鑄鐵質量要求
直管及管件的鑄鐵牌號不得低于ISO 185標準中的150號鑄鐵，且磷含量應不大于0.6％，硫含量應不大于0.1％。
6.3 工藝性能
直管應進行水壓試驗，其試驗壓力為0.3 MPa，穩壓時間不低于5 s。管件的水壓試驗，由供需雙方協商確定。
6.4 組織
直管或管件應為灰口鑄鐵，組織應致密，能切削、鉆孔。
7 試驗和試驗方法
8 檢驗規則
8.1 檢驗和驗收
直管及管件的檢驗和驗收，由供方技術質量監督部門進行。
8.2 組批規則
直管應按批進行檢查和驗收。每批應由同一直徑，同一管壁厚度等級，同一定尺長度，同一次化學分析結果和同一工藝生產的直管組成。管件應由同一爐鐵水和同一工藝生產的管件組成。
8.4 復驗與判定規則
當化學成分、拉伸試驗中任一項試驗結果不合格時，應從該批直管或管件中另取雙倍數量的試樣進行該不合格項目的復驗，若復驗結果仍不合格，則該批直管或管件應予判廢。這時供方可逐根提交檢驗，合格者交貨。
9 標志、質量證明書
9.1 直管及管件應鑄出或印上制造廠名或商標及公稱直徑，直管還應標明制造日期。
9.2 每批直管及管件出廠時應附質量證明書，內容包括：
a) 本標準編號；
b) 供方名稱；
c) 產品名稱、規格；
d) 試水壓力；
e) 每批數量；
f) 本標準要求的各項檢驗結果。
10 包裝、運輸和儲存
10.1 車船聯運或長途運輸，裝卸次數多時，在插口端應用橡膠圈、草繩子等捆扎方式保護。就地使用的管材，可簡化包裝。
10.2 直管及管件在搬運過程中，應避免碰傷摔壞。
10.3 儲存直管的倉庫、場地，地面應松軟、平坦。硬地面應墊木塊，并嚴防管子滾動。
10.4 管件應以同一品種，同一規格碼放成垛，排列整齊。
10.5 直管按其接口型式和不同壁厚，以同一品種，同一規格碼放成垛。
附錄A (資料性附錄)本標準章條編號與ISO 6594：2006章條編號對照
A.1 本標準章條編號與IS()6594：2006章條編號對照見表A.1

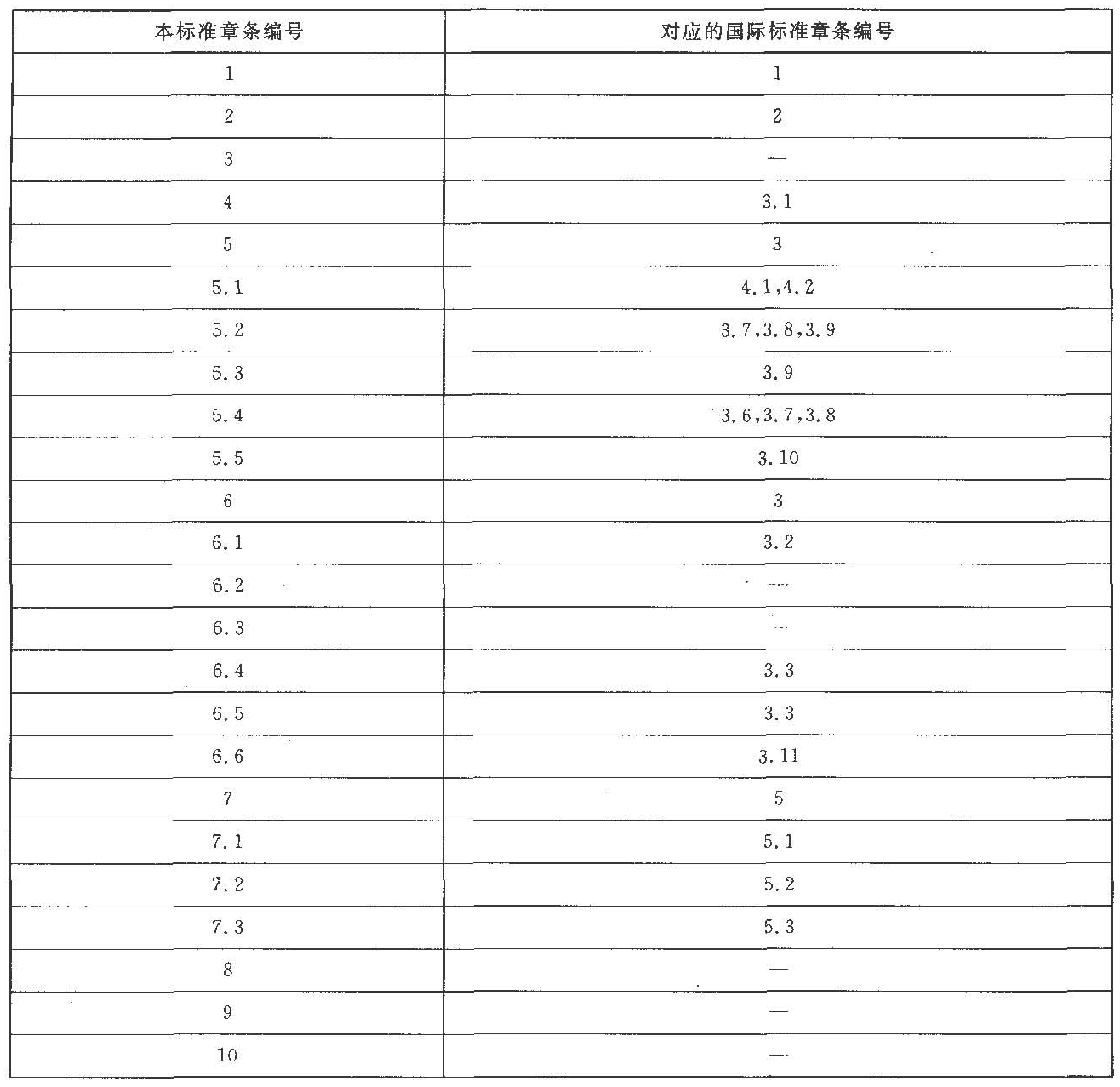

表A.1 本標準章條編號與ISO 6594：2006章條編號對照
附錄B (資料性附錄)本標準與ISO 6594：2006技術性差異及其原因

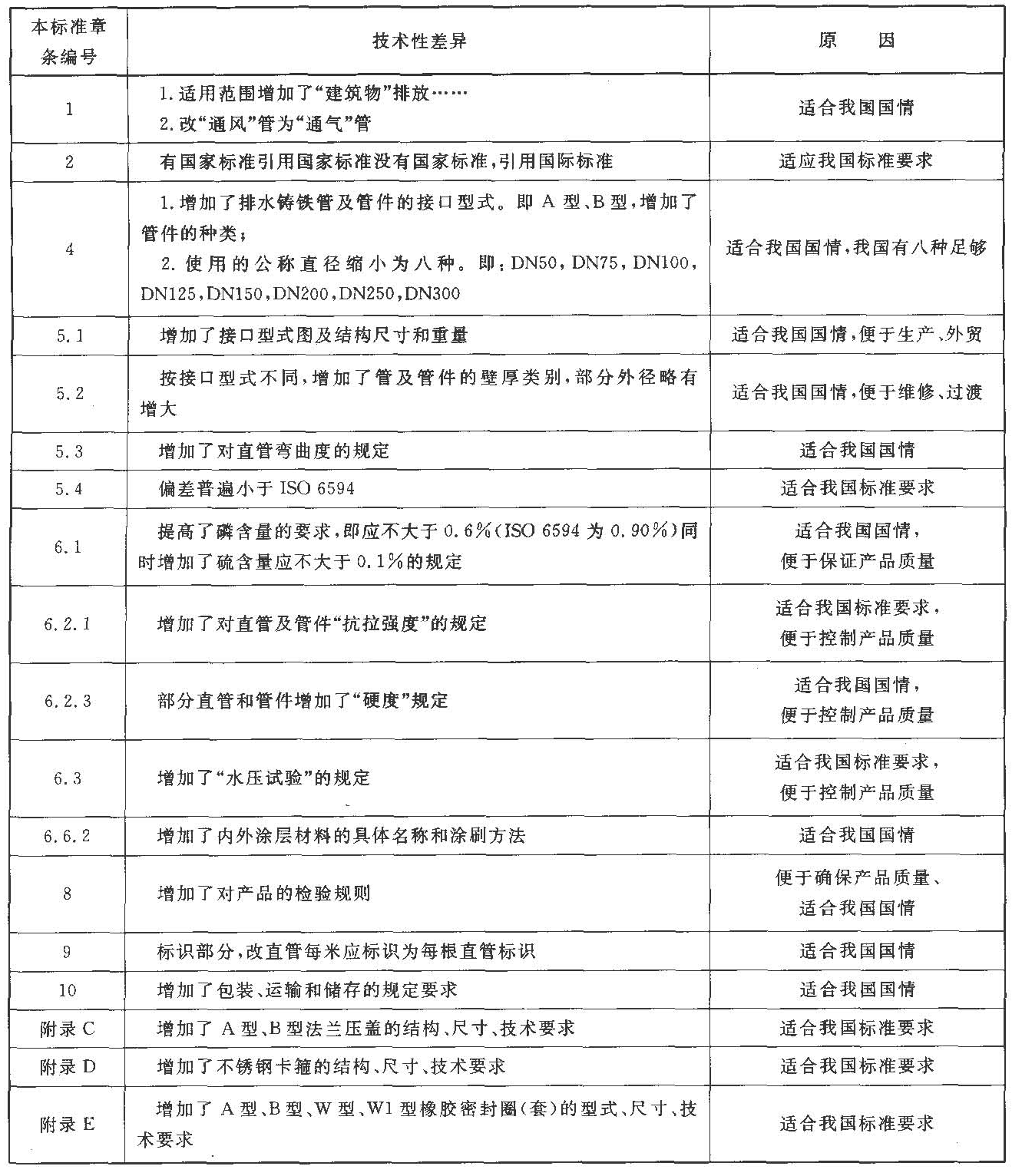

B.1 本標準與ISO 6594：2006技術性差異及其原因見表B.1
表B.1 本標準與ISO 6594：2006技術性差異及其原因
附錄C (規范性附錄)法蘭壓蓋
C.1 范圍
本附錄適用于排水用柔性接口鑄鐵管及管件配套使用的法蘭壓蓋(以下簡稱壓蓋)。
C.5 檢驗方法
壓蓋的尺寸、形狀、材質、性能的檢驗，采用直管及管件的有關檢驗方法。
附錄D (規范性附錄)卡 箍
D.1 范圍
本附錄適用于W、W1型直管及管件配套使用的卡箍。
D.6 檢驗規則
卡箍由供方技術監督部門進行檢驗查收，需方有權對產品進行檢查。
附錄E (規范性附錄)橡膠密封圈(套)
E.1 范圍
本附錄規定W型、W1型、A型、B型柔性接口鑄鐵管及管件配套使用的橡膠密封圈(套)。
E.2 W型、w1型橡膠密封套型式、規格及尺寸允許偏差

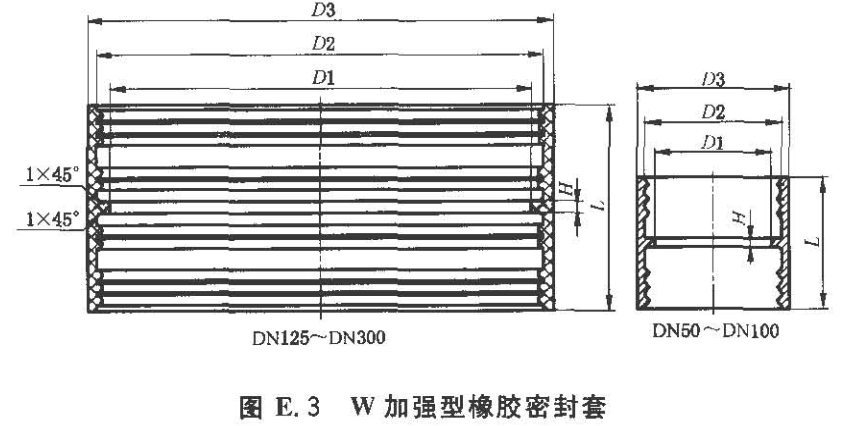

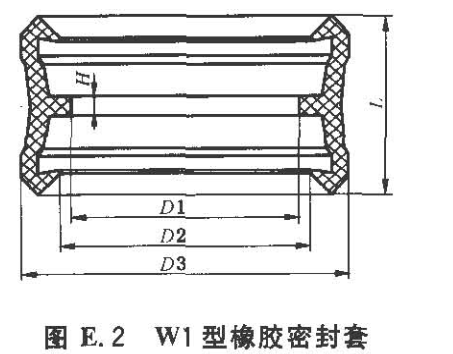

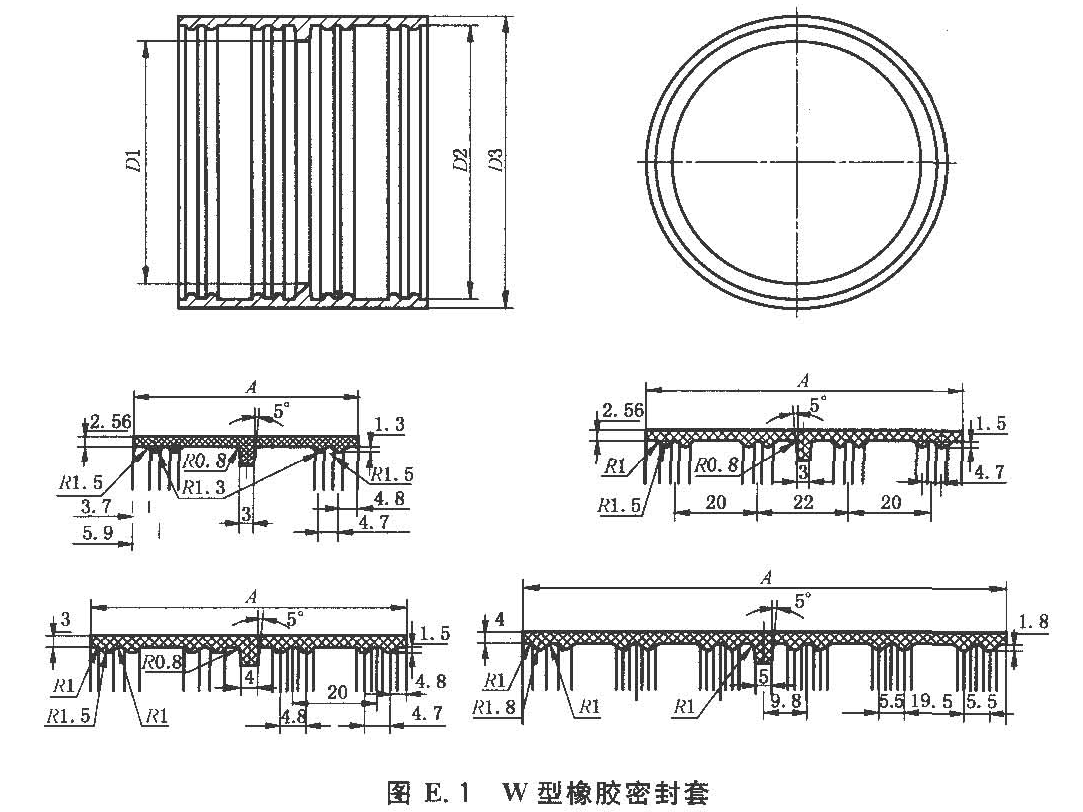

W型、W1型橡膠密封套的型式、規格及尺寸應分別符合圖E.1、圖E.2、圖E.3和表E.1、表E.2、表E.3的規定，橡膠密封套各部尺寸偏差均不大于1 mm。

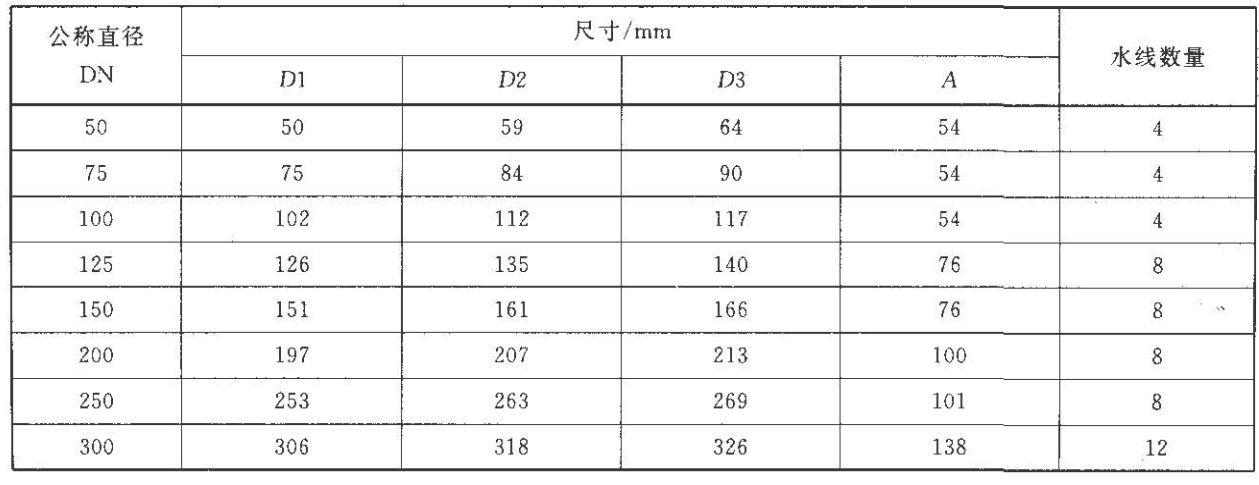

表E.1 W型橡膠密封套尺寸

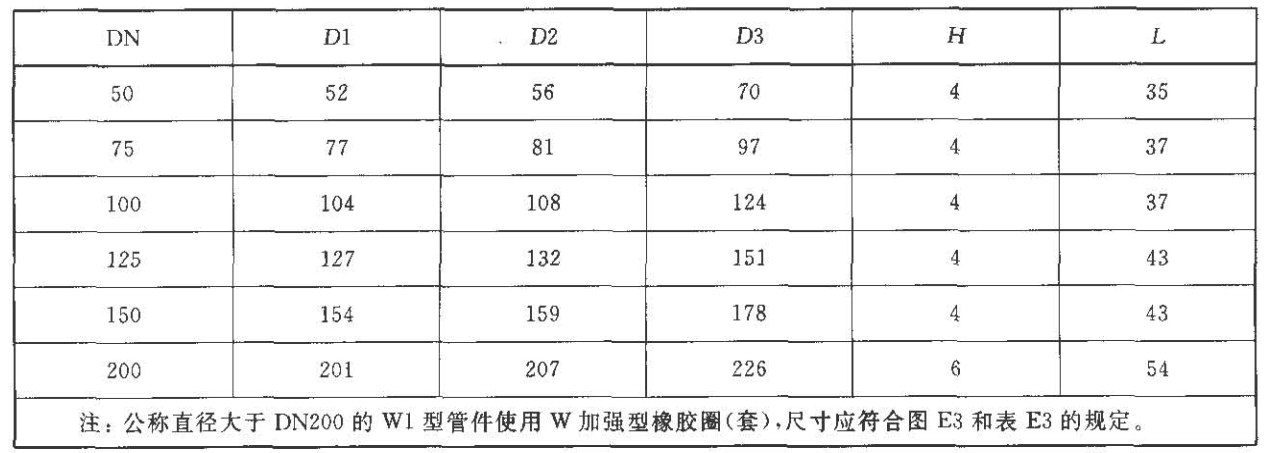

表E.2 W1型橡膠密封套尺寸 單位為毫米

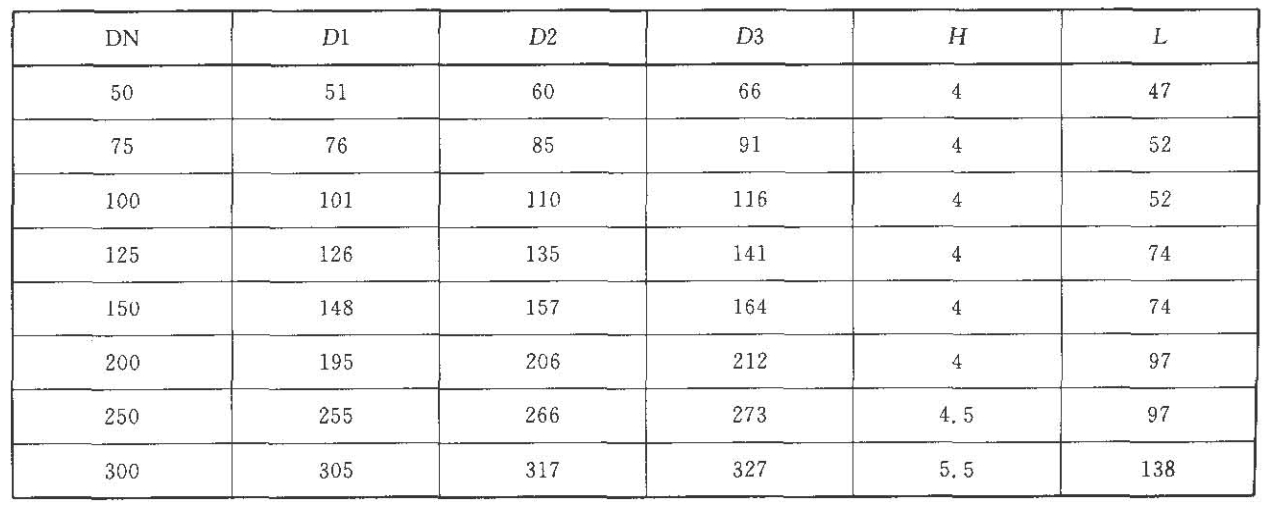

表E.3 W加強型橡膠密封套尺寸 單位為毫米

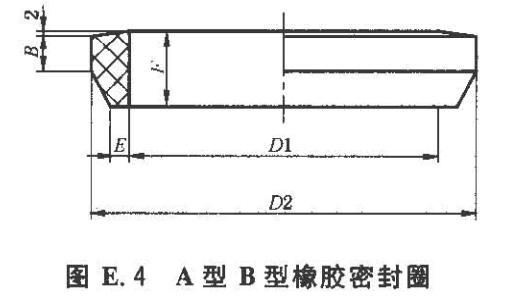

E.3 A型、B型接口橡膠密封圈型式、規格及尺寸允許偏差
各型橡膠密封圈的型式、規格應符合圖E.4和表E.4的規定，橡膠密封圈各部尺寸偏差均不大于1 mm。

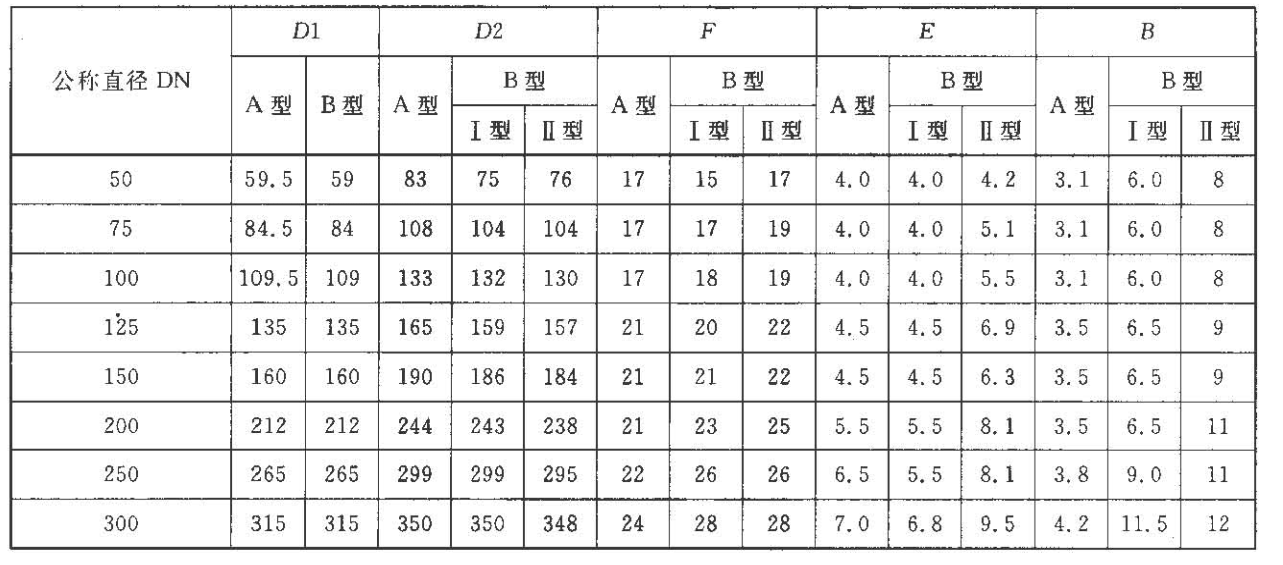

表E.4 A型B型橡膠密封圈 單位為毫米

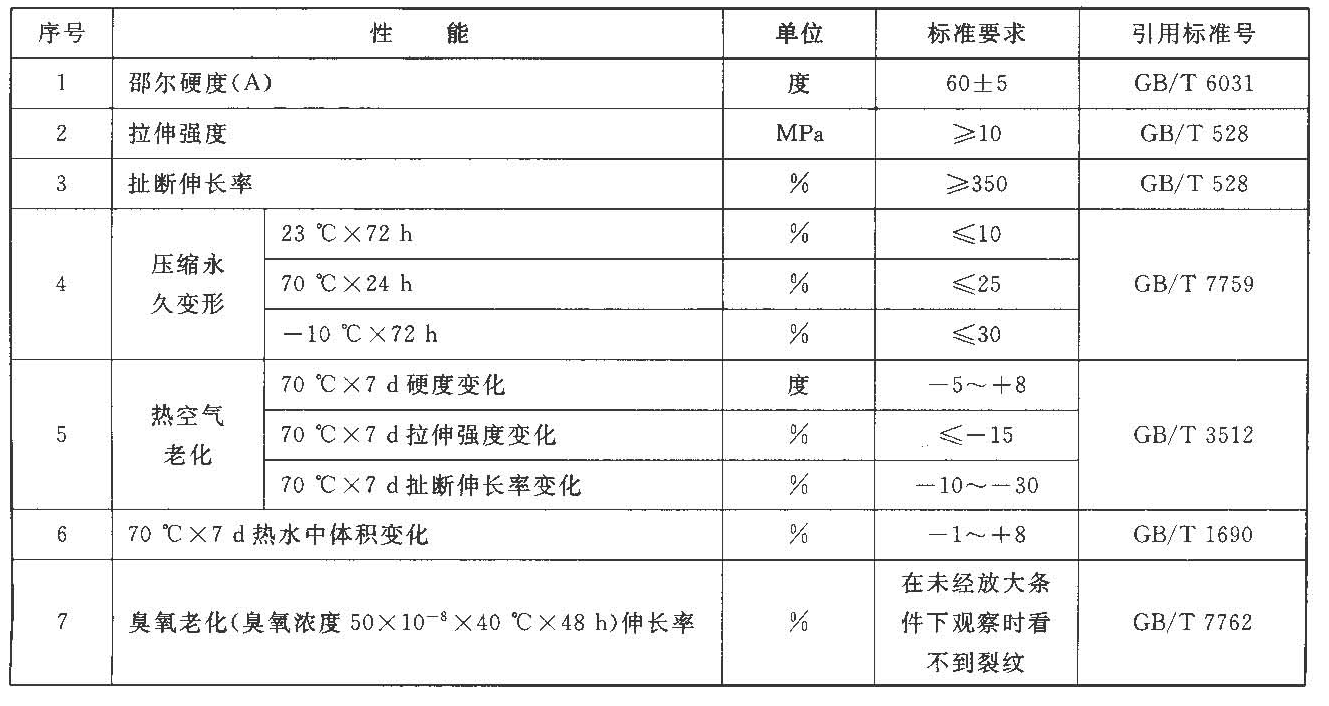

E.4 橡膠密封圈(套)材質物理性能符合表E.5的要求。
表E.5 橡膠密封圈(套)材質物理性能
E.4.1 依據污水中主要成分選用橡膠品種，用于制造橡膠密封圈(套)的材料是天然橡膠、三元乙丙橡膠、丁苯橡膠、氯丁橡膠、丁晴橡膠。
E.4.2 制造橡膠密封圈(套)所用材料中，不得含有任何有害于橡膠密封圈(套)和管材的雜質。
E.4.3 橡膠質地均勻，不得有蜂窩、氣孔、皺折、缺膠、開裂、飛邊及外傷切口等缺陷。
