GB/T 5836.2-2006 建筑排水用硬聚氯乙烯(PVC-U)管件 （完整版）
1 范圍
1 范圍
GB／T 5836的本部分規定了以聚氯乙烯(PVC)樹脂為主要原料，經注塑成型的硬聚氯乙烯(PVC-U)管件(以下簡稱管件)的定義、材料、產品分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本部分適用于建筑物內排水用管件。在考慮到材料的耐化學性和耐熱性的條件下，也可用于工業排水用管件。
本部分規定的管件與GB／T 5836.1―2006《建筑排水用硬聚氯乙烯(PVC-U)管材》規定的管材配套使用。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB／T 5836的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 1033―1986 塑料密度和相對密度試驗方法(eqv ISO ／DIS 1183：1984)
GB／T 2828.1―2003 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO 2859-1：1999，IDT)
GB／T 2918―1998 塑料試樣狀態調節和試驗的標準環境(idt ISO 291：1997)
GB／T 5836.1―2006 建筑排水用硬聚氯乙烯(PVC-U)管材
GB／T 8801 硬聚氯乙烯(PVC-U)管件墜落試驗方法
GB／T 8802―2001 熱塑性塑料管材、管件 維卡軟化溫度的測定(eqv ISO 2507：1995)
GB／T 8803―2001 注射成型硬質聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)、丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)和丙烯腈-苯乙烯-丙烯酸鹽三元共聚物(ASA)管件 熱烘箱試驗方法
GB／T 8806 塑料管材尺寸測量方法(GB／T 8806―1988，eqv ISO 3126：1974)
GB／T 19278―2003 熱塑性塑料管材、管件及閥門通用術語及其定義
HG／T 3091―2000 橡膠密封件 給排水管及污水管道用接口密封圈 材料規范(idt ISO 4633：1996)
QB／T 2568―2002 硬聚氯乙烯(PVC-U)塑料管道系統用溶劑型膠粘劑
3 定義和符號
3.1 定義
GB／T 19278―2003所確立的以及下列術語及其定義適用于GB／T 5836的本部分。3.1.1
管件主體壁厚 wall thickness at main body of the fitting(e1)
管件連接部分以外的任一點壁厚，單位為毫米。
3.2 符號
下述符號適用于GB/T 5836的本部分，其意義參見有關圖示。
A 配合長度
de 任一點外徑
dem 平均外徑
dn 公稱外徑
ds 承口公稱直徑
dsm 承口平均內徑
ey 任一點壁厚
e1 管件主體壁厚
e2 承口壁厚
e3 密封環槽處壁厚
L1 承口深度
L2 插口長度
R 管件轉彎處曲率半徑
z 管件安裝長度(z-長度)
α 管件公稱角
4 材料
4 材料
生產管件的原料為硬聚氯乙烯(PVC-U)混配料?；炫淞蠎?yīng)以聚氯乙烯(PVC)樹脂為主，加入為生產符合本部分要求的管件所必需的添加劑，添加劑應分散均勻。
管件混配料中聚氯乙烯(PVC)樹脂的質量百分含量宜不低于85％。
允許使用本廠的清潔回用料。
5 產品分類
5 產品分類
管件按連接形式不同分為膠粘劑連接型管件和彈性密封圈連接型管件。
6 要求
6.1 顏色
管件一般為灰色和白色，其他顏色可由供需雙方商定。
6.2 外觀
管件內外壁應光滑，不允許有氣泡、裂口和明顯的痕紋、凹陷、色澤不均及分解變色線。管件應完整無缺損，澆口及溢邊應修除平整。
6.4 物理力學性能
管件的物理力學性能應符合表3的規定。

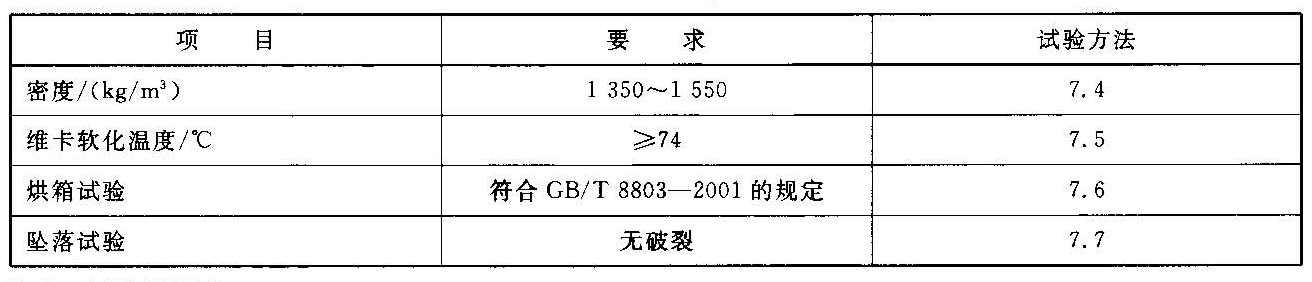

表3 物理力學性能
6.5 系統適用性
連接用膠粘劑應符合QB／T 2568―2002的要求，密封圈應符合HG／T 3091―2000的要求。
彈性密封圈連接型接頭與符合GB／T 5836.1規定的管材連接后應做系統適用性試驗。

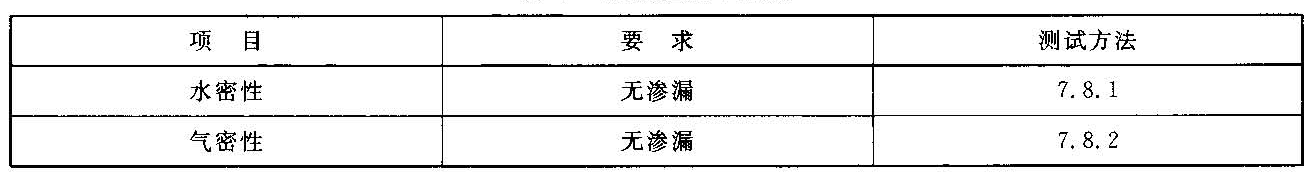

系統適用性應符合表4的規定。
表4 系統適用性試驗
7 試驗方法
7.1 狀態調節
除有特別規定外，應按GB／T 2918―1998規定，在(23±2)℃下對試樣進行狀態調節24h，并在此條件下進行試驗。
7.2 顏色和外觀
用肉眼直接觀察。
7.4 密度
按GB／T 1033―1986中的A法測定。
7.5 維卡軟化溫度
按GB／T 8802―2001測定。
7.6 烘箱試驗
按GB／T 8803―2001測定。
7.7 墜落試驗
按GB／T 8801測定。
8 檢驗規則
8.1 產品需經生產廠質量檢驗部門檢驗合格并附有合格標志方可出廠。
8.2 組批
同一原料、配方和工藝生產的同一規格的管件作為一批。當dn<75 mm時，每批數量不超過10 000件；當dn≥75 mm時，每批數量不超過5 000件。如果生產7天仍不足一批，以7天生產量為一批。一次交付可由一批或多批組成，交付時注明批號，同一個交付批號產品為交付檢驗批。
8.4 型式檢驗
型式檢驗的項目為第6章的全部技術要求。按8.3.2規定對6.1～6.3進行檢驗，在檢驗合格的樣品中，隨機抽取足夠的樣品，進行6.4和6.5中各項檢驗。一般情況下每?jī)赡曛辽僖淮?，若有以下情況之一，應進行型式檢驗。
――新產品或老產品轉廠生產的試制定型鑒定；
――當結構、材料、工藝發生較大變化，可能影響產品性能時；
――長期停產后恢復生產時；
――出廠檢驗結果與上次型式檢驗結果有較大差異時；
――國家質量監督機構提出進行型式檢驗的要求時。
8.5 判定規則
項目6.1～6.3中任意一條不符合表5規定時，則判定該批為不合格。物理力學性能中有一項達不到指標時，則在該批中隨機抽取雙倍樣品進行該項的復驗，如仍不合格，則判該批為不合格批。
9 標志、包裝、運輸和貯存
9.2 包裝
管件按類型和規格分別妥善包裝，包裝用材料由供需雙方商定，一般情況下每個包裝質量不超過25 kg。
9.3 運輸
管件在運輸時，不應曝曬、玷污、重壓、拋摔和損傷。
9.4 貯存
管件應貯存在庫房，合理放置，遠離熱源。
附錄A (資料性附錄)管件的基本類型及安裝長度(z-長度)
A.1 管件的基本類型
本部分涉及下列管件基本類型(見圖A.1至圖A.7)。
a)直通。
b)異徑。
c)彎頭：
公稱角可以從22.5°、45°和90°中選擇。其他角度應由供需雙方商定，并在產品上作相應的標記。
d)多通和異徑多通：
公稱角可以從45°和90°中選擇。其他角度應由供需雙方商定，并在產品上作相應的標記。
允許其他設計的管件類型，但尺寸要符合有關規定。
