GB 19577-2015 冷水機組能效限定值及能效等級 （完整版）
1 范圍
1 范圍
本標準規定了冷水機組能效限定值、能效等級、節能評價值、試驗方法、檢驗規則及能效等級標注。
本標準適用于電機驅動壓縮機的蒸汽壓縮循環冷水(熱泵)機組。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 10870 蒸氣壓縮循環冷水(熱泵)機組性能試驗方法
GB/T 18430.1 蒸氣壓縮循環冷水(熱泵)機組 第1部分：工業或商業用及類似用途的冷水(熱泵)機組
GB/T 18430.2 蒸氣壓縮循環冷水(熱泵)機組 第2部分:.戶用及類似用途的冷水(熱泵)機組
GB 25131 蒸氣壓縮循環冷水(熱泵)機組安全要求
3 術語和定義
3.1 冷水機組能效限定值 minimum allowable values of energy efficiency for water chillers
在名義制冷工況條件下，冷水機組性能系數(COP)和綜合部分負荷性能系數(IPLV)的最小允許值。
3.2 冷水機組節能評價值 evaluating values of energy conservation for water chillers
在名義制冷工況條件下，節能型冷水機組應達到的性能系數(COP)或綜合部分負荷性能系數(IPLV)最小值。
3.3 冷水機組標稱能效等級 rated energy efficiency grade for water chillers
由生產廠家在產品上聲明的冷水機組能效等級。
4 技術要求
4.1 基本要求
冷水機組應符合GB/T 18430.1或GB/T 18430.2及GB 25131的要求。
4.2 能效等級
冷水機組能效等級依據性能系數、綜合部分負荷性能系數的大小確定，依次分成1,2,3三個等級，1級表示能效最高。
冷水機組的性能系數(COP) ,綜合部分負荷性能系數(IPLV)的測試值和標注值應不小于表1或表2中能效等級所對應的指標規定值。

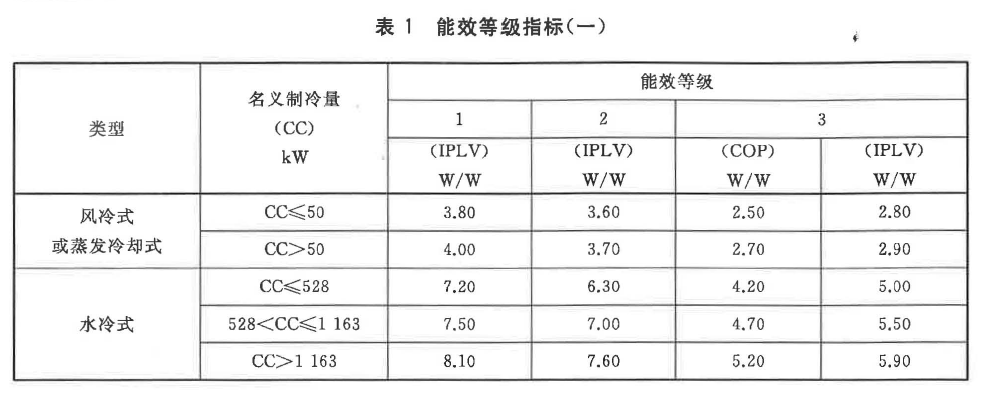

表1 能效等級指標(一)

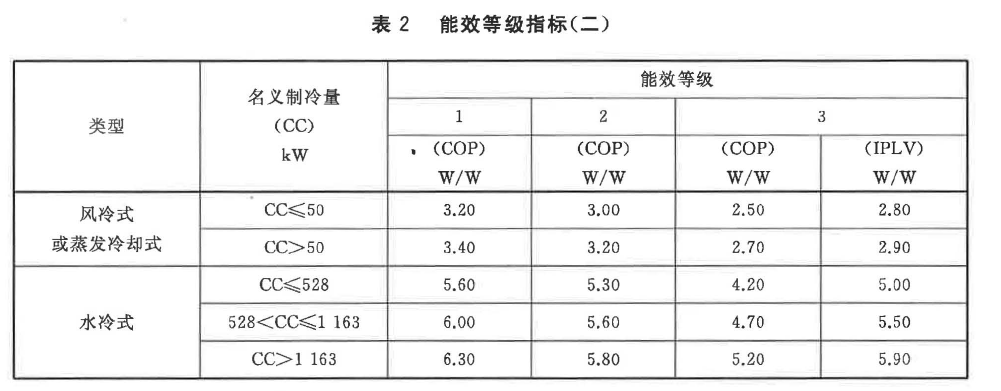

表2 能效等級指標(二)
4.3 能效限定值
冷水機組的性能系數及綜合部分負荷性能系數實測值應同時大于或等于表1或表2中的能效等級3級所對應的指標值。
4.4 節熊評價值
冷水機組的節能評價值為表1或表2中所對應的能效等級2級所對應的指標值。
5 試驗方法
5 試驗方法
按GB/T 18430和GB/T 10870中的性能試驗方法進行。
6 檢驗規則
6 檢驗規則
在一批產品中，抽取一臺樣品，測試其性能系數和綜合部分負荷性能系數;若不滿足4.2和4.3要求，再抽取兩臺樣品，實測值均應滿足4.2和4.3要求，否則判定該批產品為不合格。對于單臺產品，測試其性能系數和綜合部分負荷性能系數;若不滿足4.2和4.3要求，判該產品為不合格。
7 能效等級標注
7.1 生產廠家應根據本標準的要求和測試結果，確定機組的標稱能效等級。
7.2 生產廠家應在其產品的出廠文件上注明該冷水機組的額定能效等級、所依據的標準號。
