GB/T 26759-2011 中央空調水系統節能控制裝置技術規范 （完整版）
1 范圍
1 范圍
本標準規定了中央空調水系統節能控制裝置(以下簡稱節能控制裝置)的技術要求、基本功能、試驗規范及標志、包裝、運輸、貯存等。
本標準適用于中央空調水系統節能控制裝置的設計、生產、試驗和使用。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 191 包裝儲運圖示標志
GB／T 3047.1 高度進制為20mm的面板、架和柜的基本尺寸系列
GB／T 3797 電氣控制設備
GB／T 4205 人機界面 標志標識的基本和安全規則 操作規則
GB 4208 外殼防護等級(IP代碼)(GB 4208-2008，IEC 60529：2001，IDT)
GB 7251.1-2005 低壓成套開關設備和控制設備 第1部分：型式試驗和部分型式試驗成套設備(IEC 60439-1：1999，IDT)
GB／Z 17625.6 電磁兼容 限值 對額定電流大于16A的設備在低壓供電系統中產生的諧波電流的限制(GB／Z 17625.6-2003，IEC／TR 61000-3-4：1998，IDT)
JB／T 3085 電力傳動控制裝置的產品包裝與運輸規程
JGJ 176 公共建筑節能改造技術規范
3 術語和定義
3.1
中央空調水系統 water system of central air-conditioning
中央空調系統中以水(包括鹽水、乙二醇等)為介質的冷(熱)量輸送和分配系統，一般包括冷凍水(熱水)系統和冷卻水系統。
3.2
中央空調水系統節能控制裝置 energy-saving control device for water system of central air-condi-tioning
應用現代計算機技術、自動控制技術、變頻調速技術、系統集成技術等，對中央空調水系統的運行進行優化控制以提高空調系統能源利用效率的一種自動化控制裝置。
3.3
智能控制單元 intelligent control unit
安裝于節能控制裝置的控制柜(箱)中，實現節能控制裝置與被控對象間模擬量或數字量的數據交換、且能獨立控制被控對象的電路功能組合。
3.4
系統節能率 system energy-saving rate
在環境條件相近、運行工況和運行時間相同的情況下，同一空調系統應用節能控制裝置所節約的能耗量與未應用節能控制裝置的能耗量之比的百分數(％)。
4 技術要求
4.6 諧波污染
節能控制裝置所使用變頻器的諧波電流發射值應符合GB／Z 17625.6的有關規定。
4.7 系統節能率
系統節能率應在具體的工程項目應用中現場測試確定，測試方法可參見附錄A。
5 基本功能
5.1 組態功能
節能控制裝置的控制軟件宜能根據中央空調系統設備(冷熱源主機、冷凍水泵、熱水泵、冷卻水泵、冷卻塔、電動閥門等)的配置，以組態方式靈活添加或修改受控設備對象，并設置其屬性，確?？刂葡到y(tǒng)的通用性和可擴展性。
6 試驗規范
6.2 試驗條件
除另有規定外，本標準中的試驗宜在以下的環境條件下進行：
a) 環境溫度，5℃～35℃；
b) 相對濕度，不高于75％；
c) 大氣壓，860hPa～1060hPa。
7 標志、包裝、運輸、貯存
7.1 標志
節能控制裝置產品銘牌應包括以下內容：
a) 產品名稱、型號；
b) 產品主要參數；
c) 制造廠名；
d) 生產日期；
e) 注冊商標等。
7.3 運輸
產品在運輸過程中不應有劇烈振動、撞擊和倒放。運輸溫度應在—15℃～55℃范圍內。
7.4 貯存
產品不得暴曬及淋雨，應存放在空氣流通、周圍介質溫度在—15℃～55℃范圍內，空氣最大相對濕度不超過90％及無腐蝕性氣體的場所，貯存期不超過3個月。
附錄A 節能率測試方法
A.1 測試方法
節能控制裝置在工程應用中的節能率測試，可采用能耗比較法。即在空調負荷基本相同的條件下，將空調系統采用與不采用節能控制裝置交替運行相同的天數，分別對其能耗進行測試、記錄和對比，通過計算得到節能率。
A.2 測試條件
為使節能測試的數據具有可比性，在交替運行的能耗測試過程中，應盡量滿足以下條件：
a) 運行的空調設備(冷熱源主機、水泵及風機)應一致。
b) 運行(開機、停機)時間應一致，且每天測試過程中，不能只在部分時間段運行，應覆蓋空調系統正常運行的全部時間。
c) 負荷情況應基本一致，即室外氣候條件和空調的使用情況應基本相同。
d) 運行工況應一致。在夏季制冷模式下，制冷主機的冷凍水出水溫度應為額定出水溫度(如7℃)±1℃，且主機的輸出功率不應大于其額定功率；在冬季供熱模式下，熱源主機的熱水出水溫度應為額定出水溫度(如60℃)±2℃。
e) 測量儀表應一致，即空調系統變流量與定流量交替運行時測量各設備能耗的電能表應盡可能采用同一只表。
注：當測試條件差異較大時，為減小測試誤差，可以參照JGJ 176中10.2.1的規定，視運行工況的差異情況在測試的節能率上加一個“調整量”。調整量有正有負，調整量的正負和大小可由參與測試的各方代表商定。
A.4 測試分析與總結
節能率測試完畢，應整理好各種測試數據與記錄，進行測試分析與總結，編制《測試報告》，《測試報告》應包含以下內容：
a) 測試說明。在進行節能率測試前，用戶和制造商雙方人員應對節能測試過程(如測試時間安排、投入運行的空調設備等)及相關事宜進行協商，并以書面形式記錄歸檔保存。
b) 測試記錄及測試結果。在《測試報告》中應包含每天的測試記錄：《中央空調系統節能率測試數據記錄表》、《中央空調系統節能率測試計算表》、《中央空調系統節能率測試運行參數記錄表》等。
c) 測試分析及總結。在《測試報告》中應包含測試分析及總結，主要分析系統運行情況是否正常、測試結果是否準確、系統運行及節能效果可否改進等。

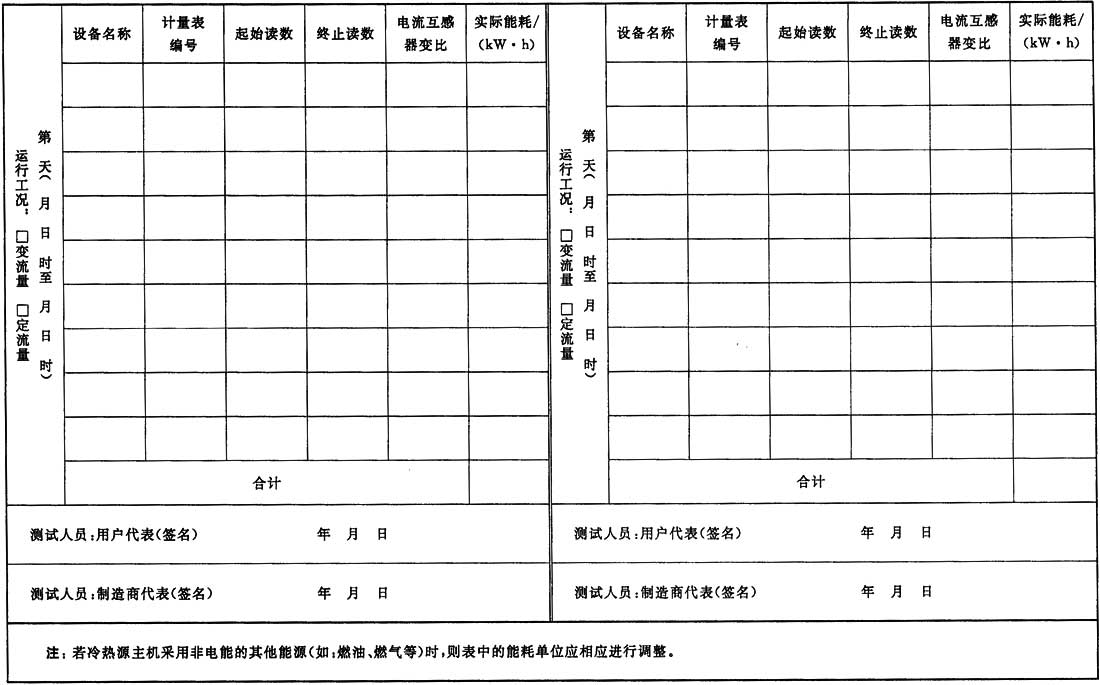

表A.1 中央空調系統節能率測試數據記錄表(一)(設備種類：□主機 □輔機)

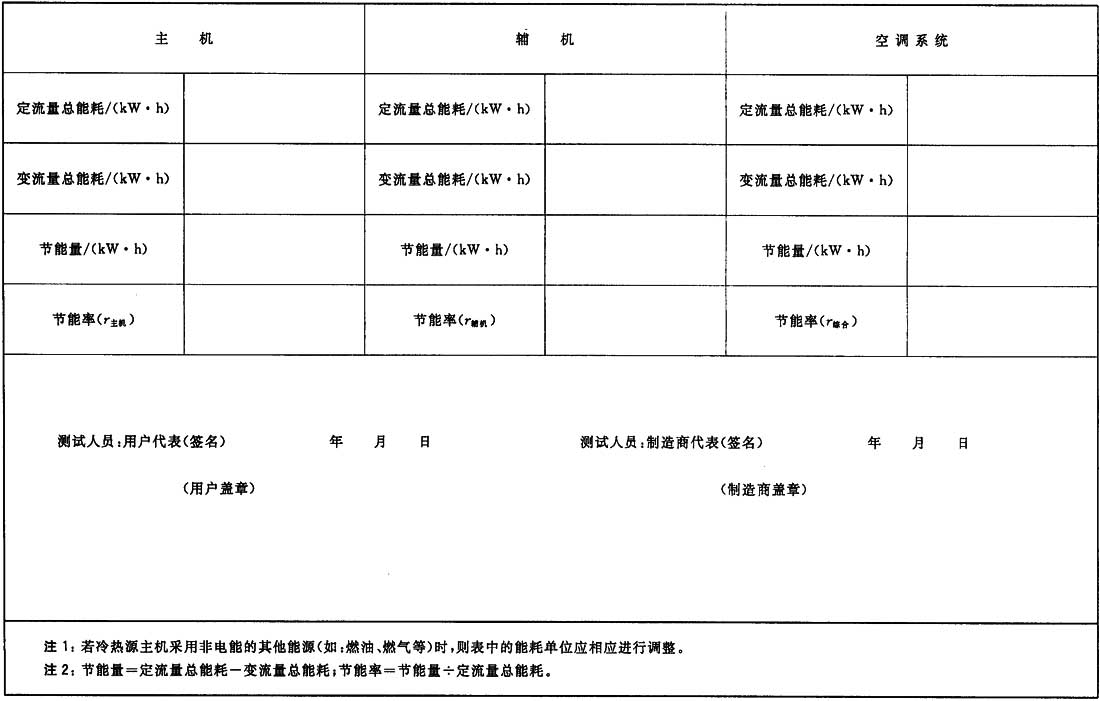

表A.2 中央空調系統節能率測試計算表(一)

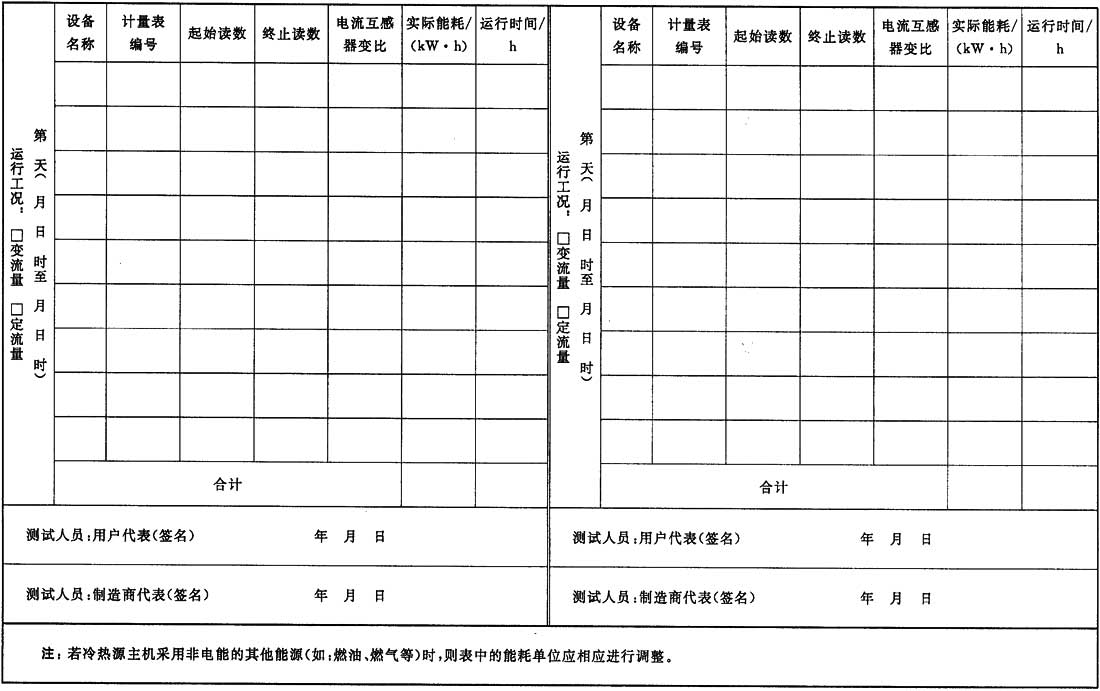

表A.3 中央空調系統節能率測試數據記錄表(二)(設備種類：□主機 □輔機)

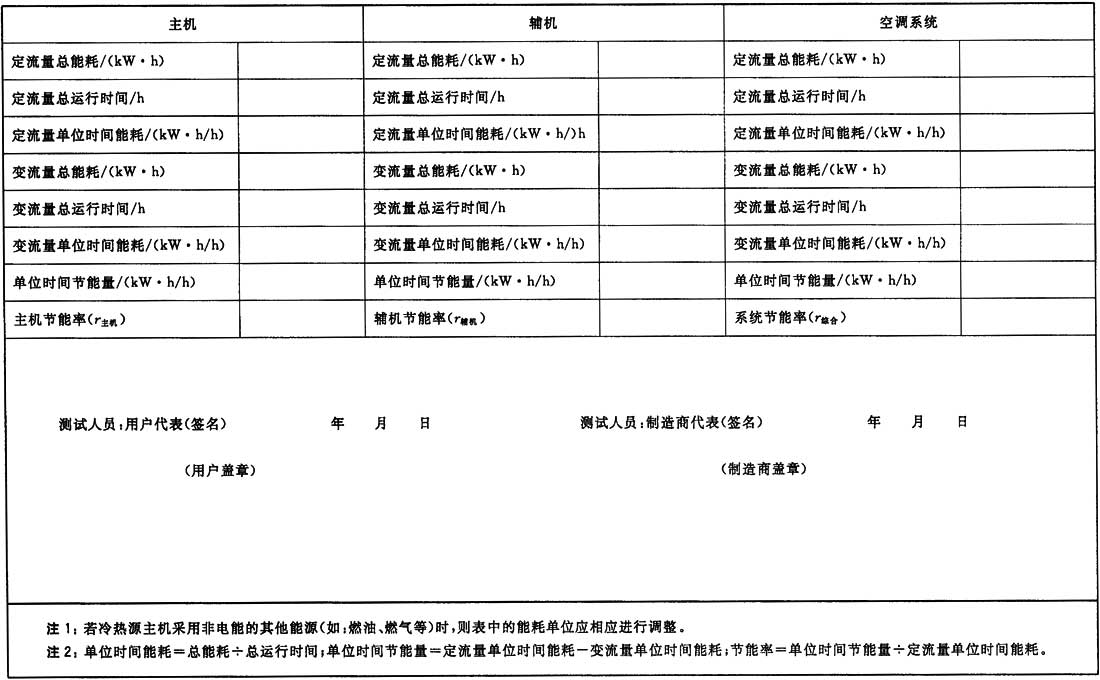

表A.4 中央空調系統節能率測試計算表(二)

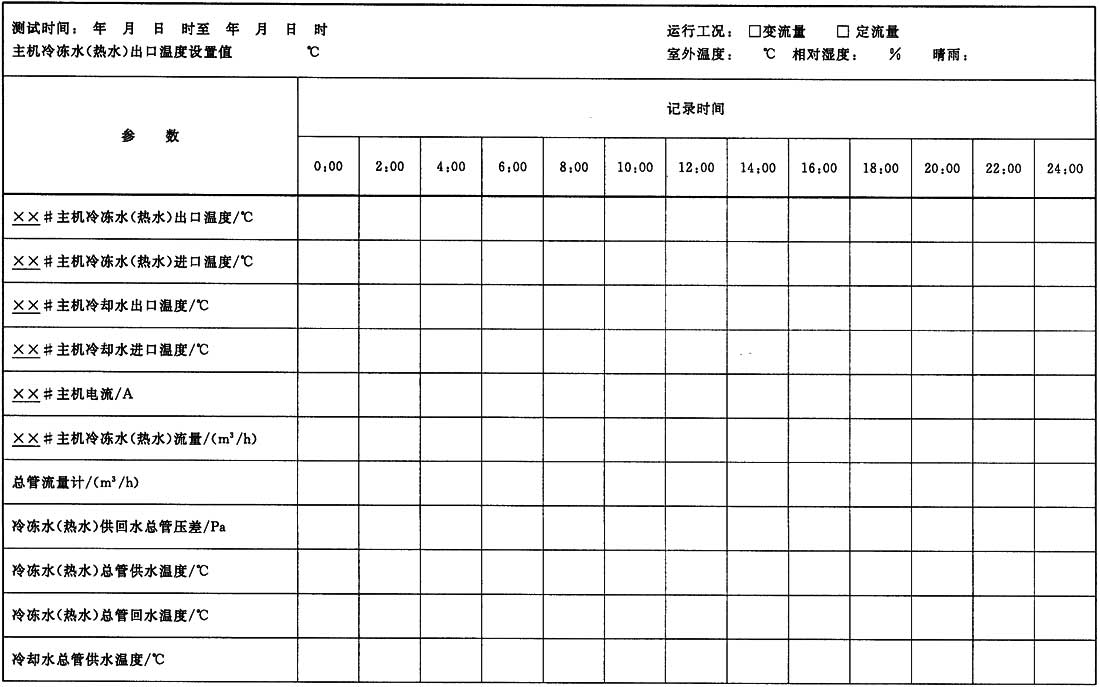

表A.5 中央空調系統節能率測試運行參數記錄表
