GB 26538-2011 燒結保溫磚和保溫砌塊 （完整版）
1 范圍
1 范圍
本標準規定了燒結保溫磚和保溫砌塊的術語和定義、產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于以粘土、頁巖或煤矸石、粉煤灰、淤泥等固體廢棄物為主要原料制成的，或加入成孔材料制成的實心或多孔薄壁經焙燒而成，主要用于建筑物圍護結構的保溫隔熱的磚和砌塊(以下均簡稱磚和砌塊)。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 2542 砌墻磚試驗方法
GB 6566 建筑材料放射性核素限量
GB/T 13475 絕熱 穩態傳熱性質的測定 標定和防護熱箱法
GB/T 18968 墻體材料術語
JC/T 466 砌墻磚檢驗規則
3 術語和定義
3.1
成孔材料 hole-making material
焙燒過程中自燃燒或高溫分解釋放出氣體，或本身氣孔結構在制品中可形成不同孔徑氣孔的材料，如污泥、各類殘渣、木屑、粉煤灰漂珠、泡沫塑料微珠、石灰石、粉碎的稻草、秸桿、膨脹珍珠巖、膨脹蛭石、碎紙筋、稻殼、磨損的輪胎、硅藻土、漂白土等。
3.2
燒結保溫磚 fired heat preservation brick
外形多為直角六面體，經焙燒而成主要用于建筑物圍護結構保溫隔熱的磚。
3.3
燒結保溫砌塊 fired heat preservation block
外形多為直角六面體，也有各種異形的，經焙燒而成主要用于建筑物圍護結構保溫隔熱的砌塊，砌塊系列中主規格的長度、寬度或高度有一項或一項以上分別大于365mm、240mm或115mm。但高度不大于長度或寬度的六倍，長度不超過高度的三倍。
3.4
欠火磚 underfire brick
因未達到燒結溫度或保持燒結溫度時間不夠而造成內部缺陷的磚和砌塊。
3.5
酥磚 crisp brick
因返潮、雨淋形成的分層等內部缺陷致成品磚被敲擊時發出的聲音混濁、沉悶、啞音或根本發不出聲音或表面片狀脫落的磚或砌塊。
4 產品分類
4.4 產品標記
磚和砌塊的產品標記按產品名稱、類別、規格、密度等級、強度等級、傳熱系數和標準編號順序編寫。
示例1：
規格尺寸240mm×115mm×53mm，密度等級900，強度等級7.5，傳熱系數1.00級，B類的頁巖保溫磚，其標記為：燒結保溫磚YB B (240×115×53) 900 MU7.5 1.00 GB 26538-2011。
示例2：
規格尺寸490mm×360mm×200mm，密度等級800，強度等級3.5，傳熱系數0.50級，A類的淤泥砌塊，其標記為：燒結保溫砌塊YNB A (490×360×200) 800 MU3.5 0.50 GB 26538-2011。
5 技術要求
5.1 尺寸偏差
尺寸偏差應符合表1的規定。

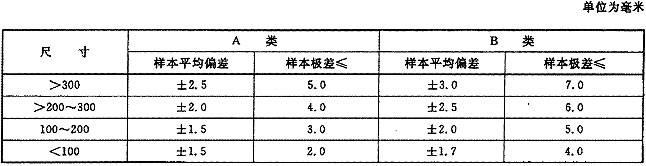

表1 尺寸偏差
5.2 外觀質量
外觀質量應符合表2的規定。
表2 外觀質量
5.3 強度等級
強度應符合表3的規定。

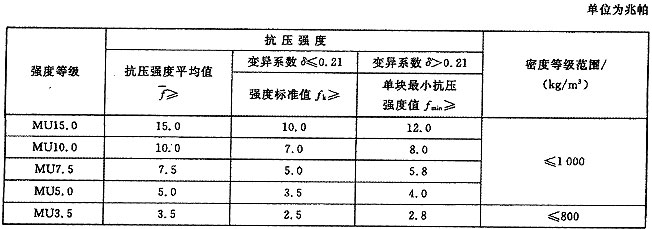

表3 強度等級
5.4 密度等級
密度等級應符合表4的規定。

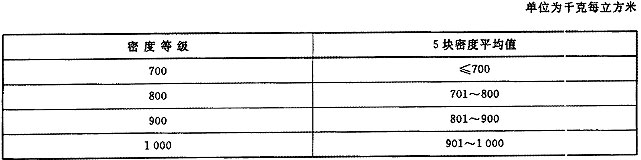

表4 密度等級
5.5 泛霜
每塊磚和砌塊不允許出現中等泛霜。
5.6 石灰爆裂
每組磚和砌塊應符合下列規定：
a)最大破壞尺寸大于2mm且小于或等于10mm的爆裂區域，每組磚和砌塊不得多于15處；
b)不允許出現最大破壞尺寸大于10mm的爆裂區域。
5.7 吸水率
每組磚和砌塊的吸水率平均值應符合表5的規定。

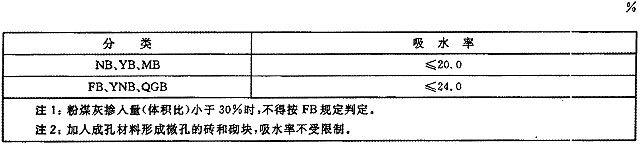

表5 吸水率
5.9 傳熱系數
傳熱系數應符合表8的規定。

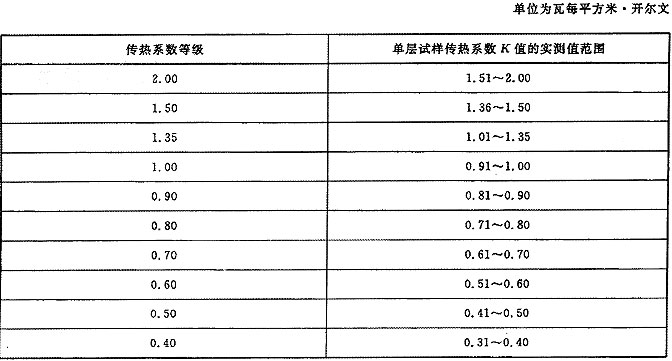

表8 傳熱系數等級
5.10 放射性核素限量
放射性核素限量應符合GB 6566的規定。
5.11 欠火磚、酥磚
產品中不允許有欠火磚、酥磚。
6 試驗方法
6.1 尺寸偏差
檢驗樣品數為20塊，其方法按GB/T 2542規定進行。其中每一尺寸測量不足0.5mm按0.5mm計，樣本平均偏差是20塊試樣同一方向40個測量尺寸的算術平均值減去其公稱尺寸的差值，樣本極差是抽檢的20塊試樣中同一方向40個測量尺寸中最大測量值與最小測量值之差值。
6.4 密度、泛霜和石灰爆裂
密度、泛霜和石灰爆裂試驗按GB/T 2542規定進行。
6.5 吸水率和飽和系數
吸水率和飽和系數試驗按GB/T 2542規定進行，吸水率以5塊試樣的3h沸煮吸水率的算術平均值表示，飽和系數以5塊試樣的算術平均值表示。
6.6 抗凍試驗
抗凍性試驗方法按GB/T 2542規定進行。結果評定以單塊試樣的質量損失率和外觀破壞現象表示。
6.7 傳熱系數
傳熱系數試樣制備按GB/T 2542規定進行，按GB/T 13475規定，將試件在標定熱箱或防護熱箱內安裝，并進行測定計算，試驗結果以試件傳熱系數表示。
6.8 放射性核素限量
放射性核素限量檢驗按GB 6566規定進行。
6.9 欠火磚、酥磚
檢驗樣品數按GB/T 2542外觀檢測規定進行，用目測、敲擊和劃痕的方法進行檢測。
7 檢驗規則
7.2 批量
檢驗批的構成原則和批量大小按JC/T 466規定。3.5萬～15萬塊為一批，不足3.5萬塊按一批計。
8 標志、包裝、運輸和貯存
8.1 標志
產品出廠時，必須提供產品質量合格證，檢驗報告。產品質量合格證主要內容包括：生產廠名、產品標記、批量及編號、證書編號、本批產品出廠檢驗實測技術性能、生產日期和最近一次型式檢驗報告編號等，并由檢驗員和單位簽章。
8.3 運輸
應符合產品裝卸時要輕拿輕放，避免碰撞摔打的運輸要求。
8.4 貯存
產品應按類別、強度等級、密度等級、傳熱系數質量等級分別整齊堆放于產品堆場，不得混雜。
附錄A 風化區的劃分
A.1 風化區用風化指數進行劃分。
A.2 風化指數是指日氣溫從正溫降至負溫或負溫升至正溫的每年平均天數與每年從霜凍之日起至消失霜凍之日止這一期間降雨總量(以mm計)的平均值的乘積。
A.3 風化指數大于或等于12700為嚴重風化區。風化指數小于12700為非嚴重風化區。全國風化區劃分見表8。
A.4 各地如有可靠數據，也可按計算的風化指數劃分本地區的風化區。

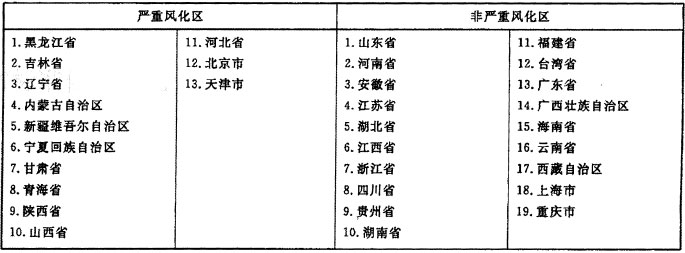

表A.1 風化區劃分
