GB/T 3094-2012 冷拔異型鋼管 （完整版）
1 范圍
1 范圍
本標準規定了冷拔異型鋼管的分類、代號、訂貨內容、外形、尺寸、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書。
本標準適用于冷拔成形的簡單斷面異型鋼管(簡稱鋼管)。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 222 鋼的成品化學成分允許偏差
GB/T 223.5 鋼鐵 酸溶硅和全硅含量的測定 還原型硅鉬酸鹽分光光度法
GB/T 223.9 鋼鐵及合金 鋁含量的測定 鉻天青S分光光度法
GB/T 223.12 鋼鐵及合金化學分析方法 碳酸鈉分離-二苯碳酰二肼光度法測定鉻量
GB/T 223.14 鋼鐵及合金化學分析方法 鉭試劑萃取光度法測定釩含量
GB/T 223.17 鋼鐵及合金化學分析方法 二安替比林甲烷光度法測定鈦量
GB/T 223.19 鋼鐵及合金化學分析方法 新亞銅靈-三氯甲烷萃取光度法測定銅量
GB/T 223.23 鋼鐵及合金 鎳含量的測定 丁二酮肟分光光度法
GB/T 223.40 鋼鐵及合金 鈮含量的測定 氯磺酚S分光光度法
GB/T 223.59 鋼鐵及合金 磷含量的測定 鉍磷鉬藍分光光度法和銻磷鉬藍分光光度法
GB/T 223.60 鋼鐵及合金化學分析方法 高氯酸脫水重量法測定硅含量
GB/T 223.62 鋼鐵及合金化學分析方法 乙酸丁酯萃取光度法測定磷量
GB/T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉(鉀)光度法測定錳量
GB/T 223.64 鋼鐵及合金 錳含量的測定 火焰原子吸收光譜法
GB/T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB/T 223.69 鋼鐵及合金 碳含量的測定 管式爐內燃燒后氣體容量法
GB/T 223.71 鋼鐵及合金化學分析方法 管式爐內燃燒后重量法測定碳含量
GB/T 223.72 鋼鐵及合金 硫含量的測定 重量法
GB/T 228.1 金屬材料 拉伸試驗 第1部分：室溫試驗方法
GB/T 229 金屬材料 夏比擺錘沖擊試驗方法
GB/T 699 優質碳素結構鋼
GB/T 700 碳素結構鋼
GB/T 1591 低合金高強度結構鋼
GB/T 2102 鋼管的驗收、包裝、標志和質量證明書
GB/T 2975 鋼及鋼產品 力學性能試驗取樣位置及試樣制備
GB/T 3077 合金結構鋼
GB/T 4336 碳素鋼和中低合金鋼 火花源原子發射光譜分析方法(常規法)
GB/T 20066 鋼和鐵 化學成分測定用試樣的取樣和制樣方法
GB/T 20123 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法(常規方法)
GB/T 20125 低合金鋼 多元素的測定 電感耦合等離子體發射光譜法
3 分類和代號
3 分類和代號
鋼管按截面形狀分類和代號如下：
a) 方形鋼管 D-1；
b) 矩形鋼管 D-2；
c) 橢圓形鋼管 D-3；
d) 平橢圓形鋼管 D-4；
e) 內外六角形鋼管 D-5；
f) 直角梯形鋼管 D-6。
4 訂貨內容
4 訂貨內容
按本標準訂購鋼管的合同或訂單應包括但不限于下列內容：
a) 標準編號；
b) 產品名稱：
c) 鋼的牌號及質量等級(若適用)；
d) 尺寸規格；
e) 訂購數量(總重量或總長度)；
f) 交貨狀態；
g) 特殊要求。
5 外形、尺寸及重量
5.1 外形和尺寸
鋼管的外形和尺寸應分別符合附錄A中圖A.1～圖A.6和表A.1～表A.6的規定。經供需雙方協商，可供應圖A.1～圖A.6和/或表A.1～表A.6以外形狀和/或規格的鋼管。
5.2 鋼管的尺寸允許偏差
鋼管的尺寸允許偏差應符合表1的規定。
當需方未在合同中注明鋼管尺寸允許偏差級別時，鋼管的尺寸允許偏差應符合普通級尺寸精度的規定。當需方要求高級尺寸精度時，應在合同中注明。
根據需方要求，經供需雙方協商，可供應表1規定以外尺寸允許偏差的鋼管。

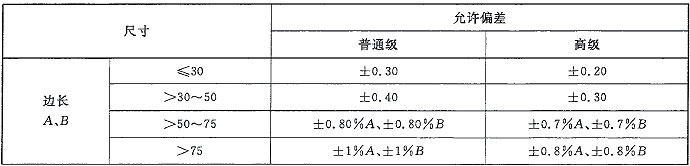

表1 鋼管的尺寸允許偏差 單位為毫米
5.3 邊凹凸度
鋼管的邊凹凸度應符合表2的規定。
當需方未在合同中注明鋼管邊凹凸度級別時，鋼管的邊凹凸度應符合普通級精度的規定。當需方要求邊凹凸度高級精度時，應在合同中注明。
表2 鋼管的邊凹凸度 單位為毫米
| 邊長尺寸 | 邊凹凸度（不大于） | |
| 普通級 | 高級 | |
| ≤30 | 0.20 | 0.10 |
| ＞30～50 | 0.30 | 0.15 |
| ＞50～75 | 0.8％A、0.8％B | 0.5％A、0.5％B |
| ＞75 | 0.9％A、0.9％B | 0.6％A、0.6％B |
5.4 外圓角半徑
鋼管端面的外圓角半徑(R)應符合表3的規定。
表3 鋼管的外圓角半徑 單位為毫米
| 壁厚（S） | S≤6 | 6＜S≤10 | S＞10 |
| 外圓角半徑（R） | ≤2.0S | ≤2.5S | ≤3.0S |
5.5 彎曲度
鋼管的彎曲度應符合表4的規定。
當需方未在合同中注明鋼管彎曲度等級時，鋼管的彎曲度應符合普通級精度的規定。當需方要求高級精度時，應在合同中注明。
表4 鋼管的彎曲度
| 精度等級 | 彎曲度/（mm/m） | 全長（L）彎曲度 |
| 普通級 | ≤3.0 | ≤0.3％L |
| 高級 | ≤2.0 | ≤0.2％L |
5.6 扭轉值
鋼管不允許有明顯扭轉。方形鋼管、矩形鋼管和直角梯形鋼管的扭轉值應符合表5的規定。
根據需方要求，經供需雙方協商，并在合同中注明，可供應表5規定以外扭轉值的鋼管。
表5 鋼管的扭轉值
| 鋼管邊長/mm | 允許扭轉值/（mm/m） |
| ≤30 | ≤1.5 |
| ＞30～75 | ≤2.0 |
| ＞75 | ≤2.5 |
5.8 端頭外形
鋼管的兩端端面應與鋼管軸線垂直，切口毛刺應予清除。
5.9 重量
鋼管按實際重量交貨。合同中注明，亦可按理論重量交貨，理論重量的計算公式參照附錄A(鋼的密度取7.85kg/dm3)。
6 技術要求
6.3 交貨狀態
鋼管應以冷拔狀態交貨。根據需方要求，經供需雙方協商，并在合同中注明，鋼管可以熱處理狀態交貨。
7 試驗方法
7.1 鋼管的尺寸和外形應采用符合精度要求的量具逐根測量。扭轉值的測量方法應符合附錄B的規定。
邊長、邊凹凸度和扭轉值的測量位置應在距鋼管兩端至少為最大邊長(且不小于50mm)的位置；壁厚應在鋼管角部圓弧外的平面位置測量。
7.2 鋼管的內外表面應在充分照明條件下逐根目視檢查。
7.3 鋼管其他檢驗項目的取樣方法和試驗方法應符合表8的規定。
表8 鋼管的檢驗項目、取樣數量、取樣方法、試驗方法
| 序號 | 檢驗項目 | 取樣數量 | 取樣方法 | 試驗方法 |
| 1 | 化學成分 | 每爐取1個試樣 | GB/T 20066 | GB/T 223、GB/T 4336 GB/T 20123、GB/T 20125 |
| 2 | 拉伸試驗 | 每批在兩根鋼管上各取1個試樣 | GB/T 2975 | GB/T 228.1 |
| 3 | 沖擊試驗 | 每批在兩根鋼管上各取1組3個試樣 | GB/T 2975 | GB/T 229 |
8 檢驗規則
8.1 檢查和驗收
鋼管的檢查和驗收由供方質量技術監督部門進行。
8.3 取樣數量
每批鋼管各項檢驗的取樣數量應符合表8的規定。
8.4 復驗與判定規則
鋼管的復驗與判定規則應符合GB/T 2102的規定。
9 包裝、標志和質量證明書
9 包裝、標志和質量證明書
鋼管的包裝和質量證明書應符合GB/T 2102的規定。冷拔焊接鋼管的標志內容應包括焊接標識，鋼管標志的其他要求應符合GB/T 2102的規定。
附錄A 鋼管的外形和尺寸
A.1 圖A.1～圖A.6和表A.1～表A.6為鋼管的外形和尺寸。表A.1～表A.6中所列鋼管的理論重量和物理參數供參考。

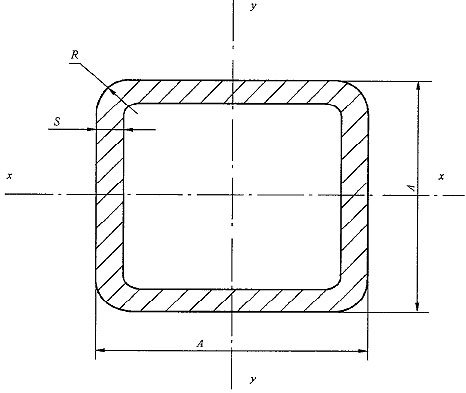

圖A.1 方形鋼管(D-1)

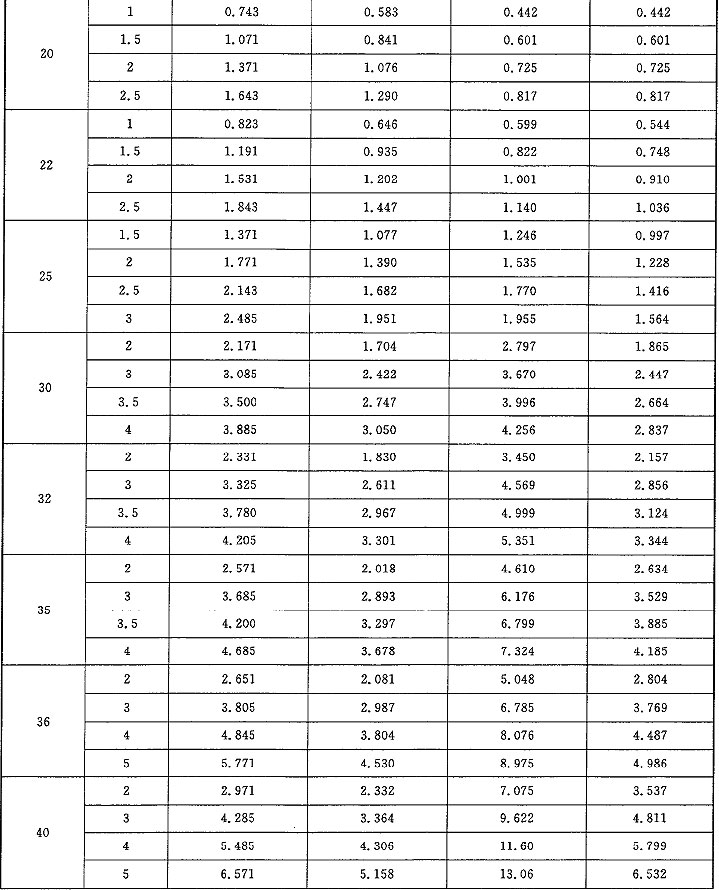

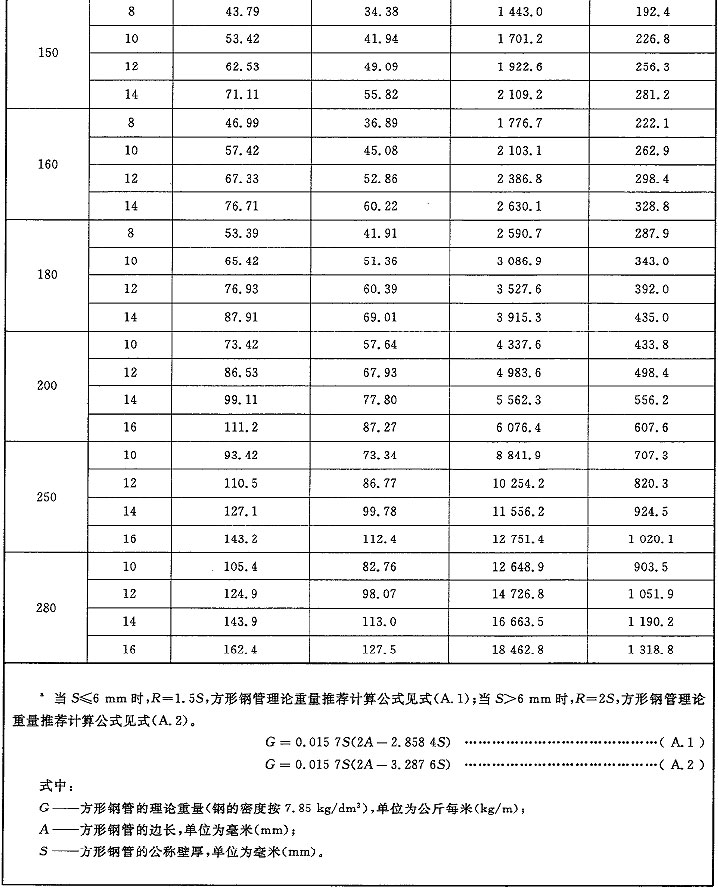

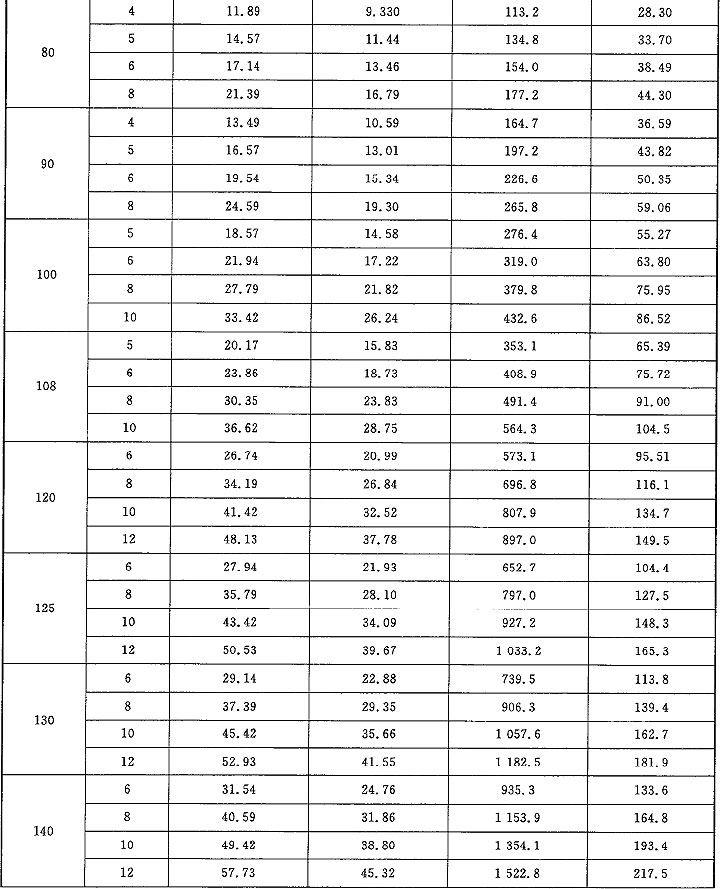

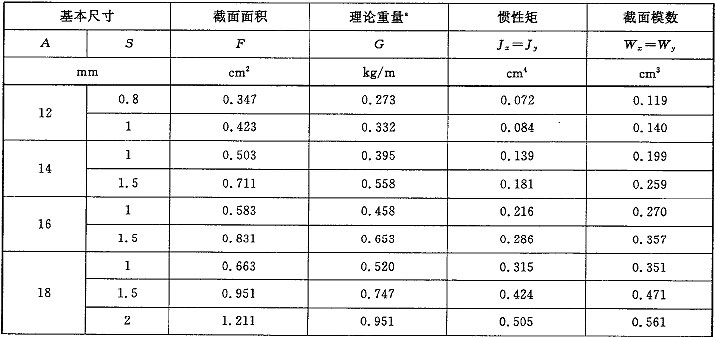

表A.1 方形鋼管的尺寸、理論重量和物理參數

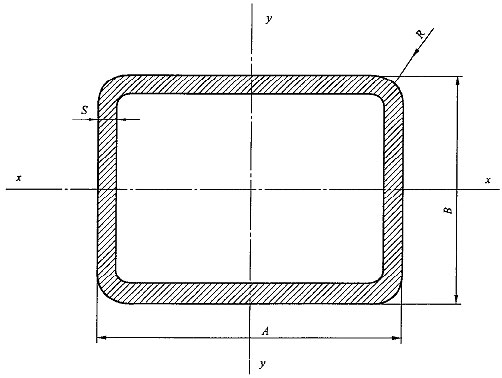

圖A.2 矩形鋼管(D-2)

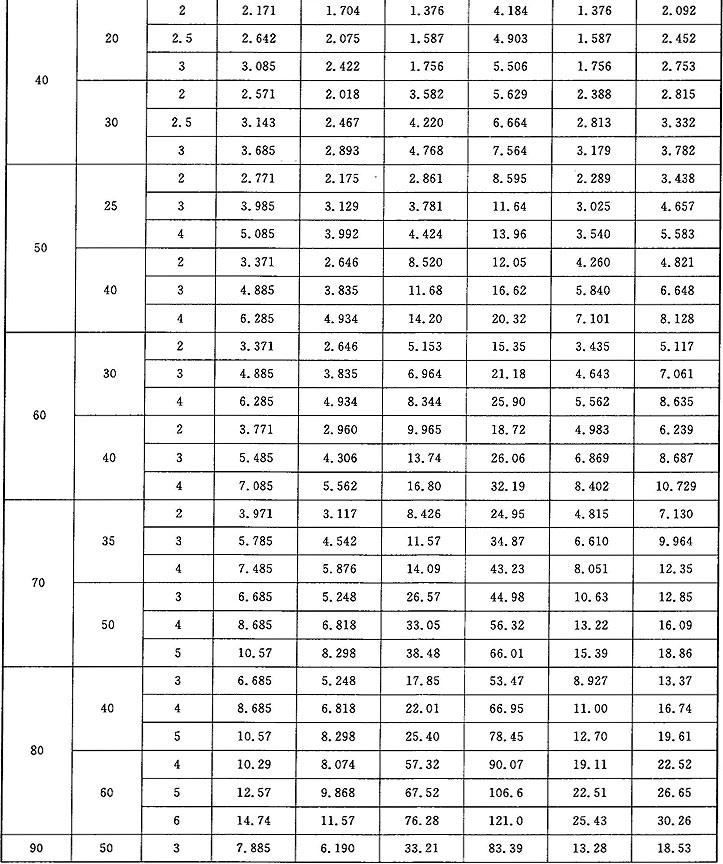

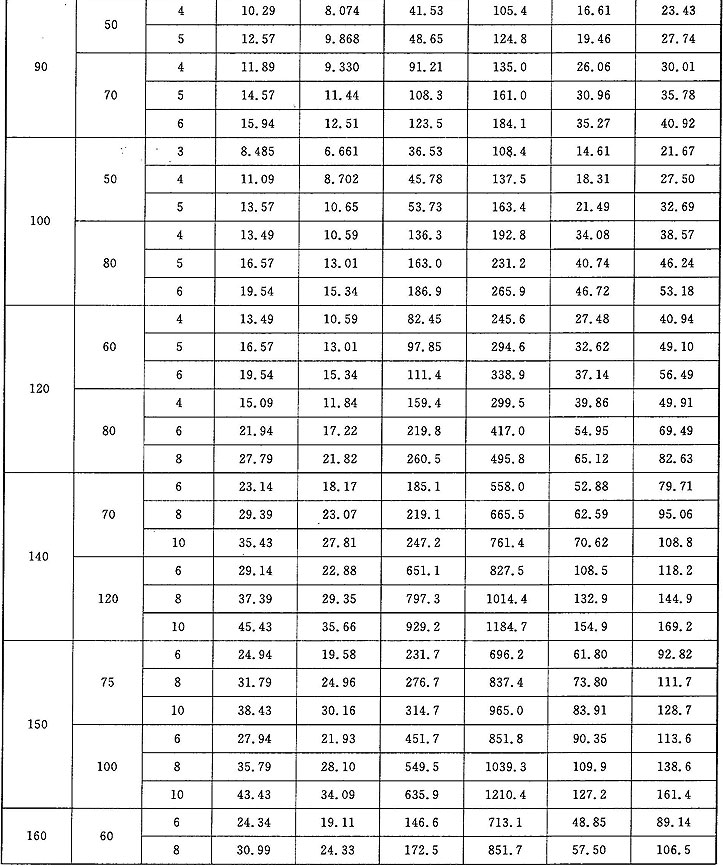

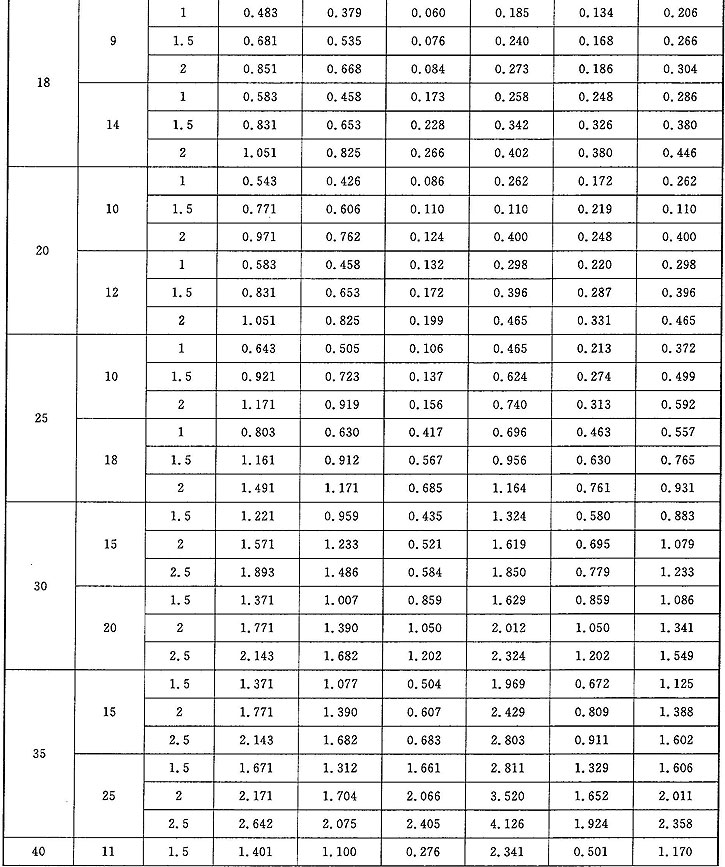

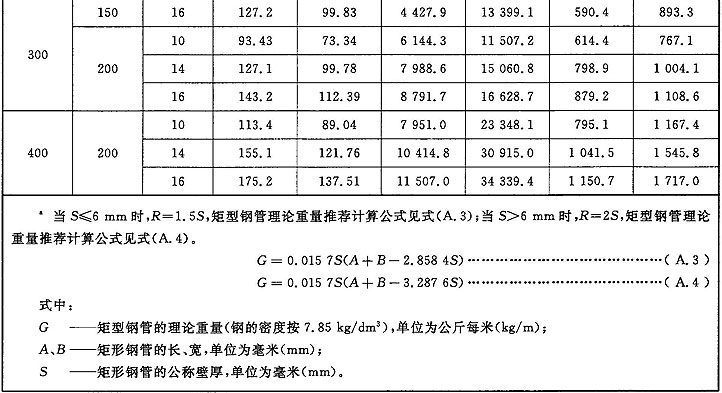

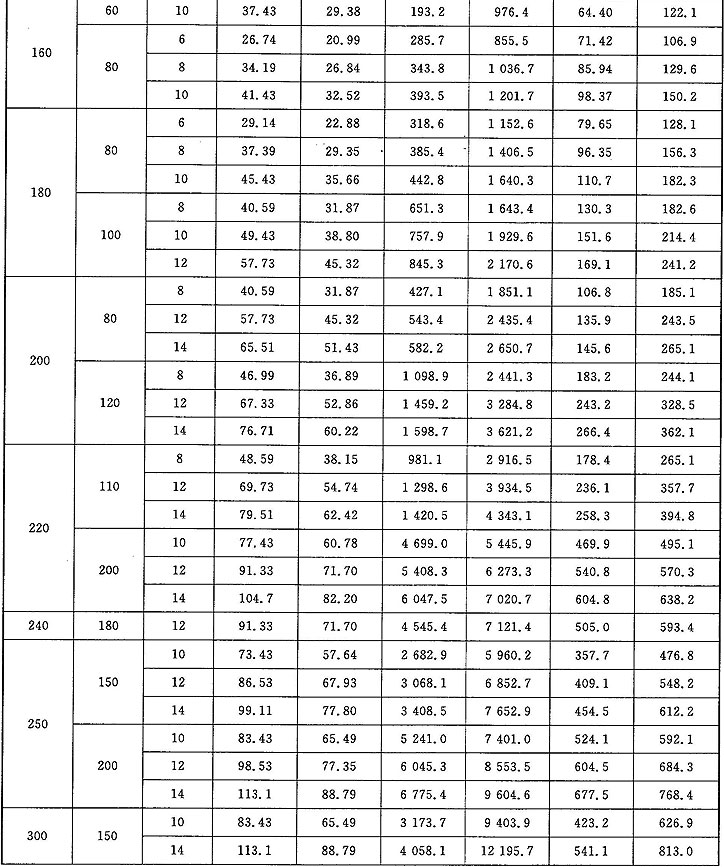

表A.2 矩形鋼管的尺寸、理論重量和物理參數

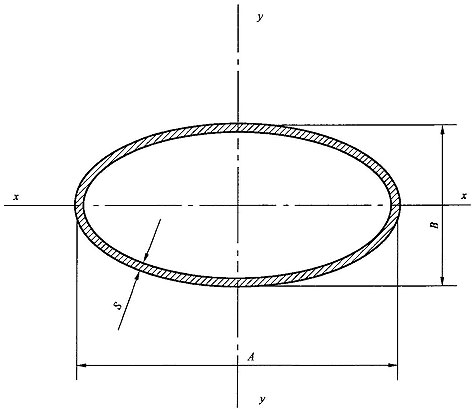

圖A.3 橢圓形鋼管(D-3)

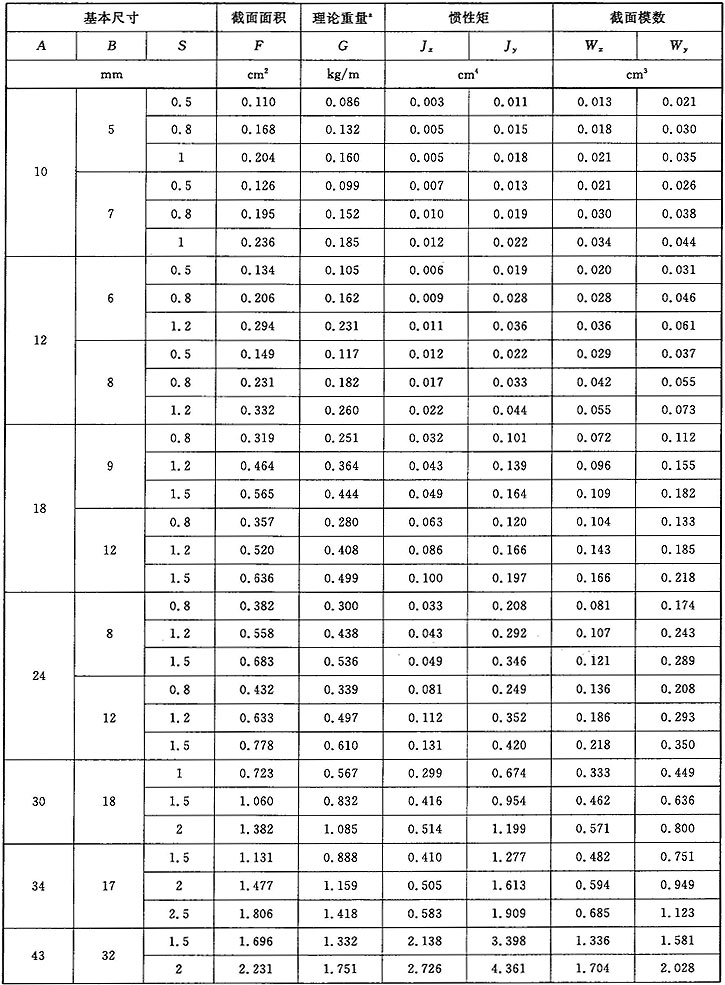

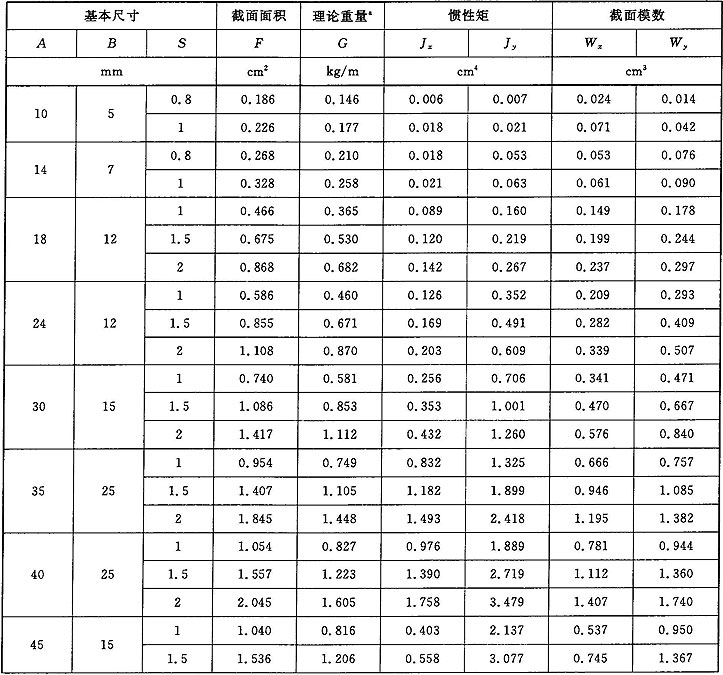

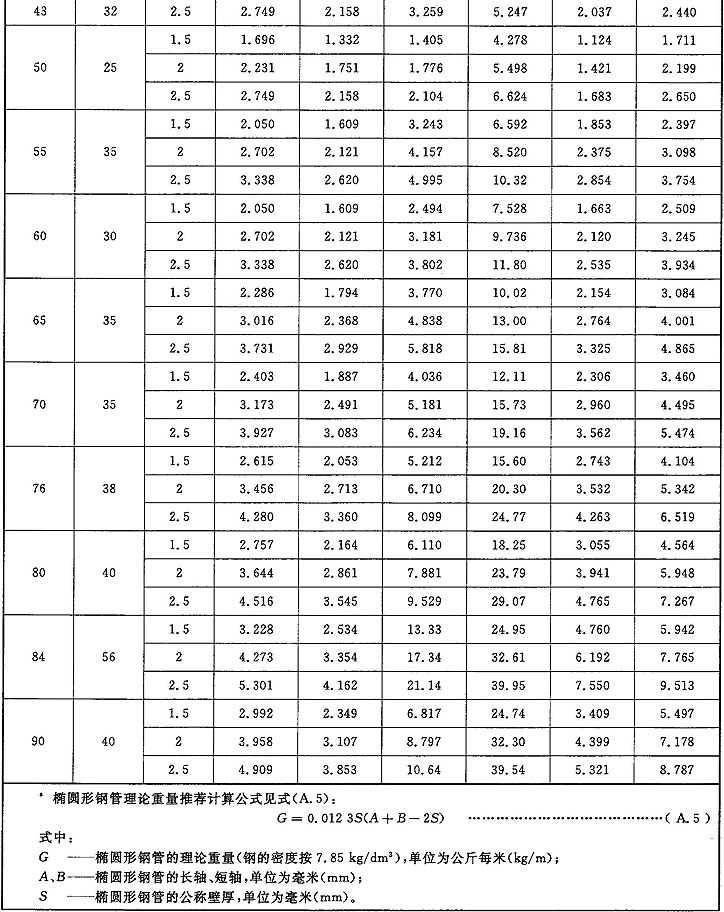

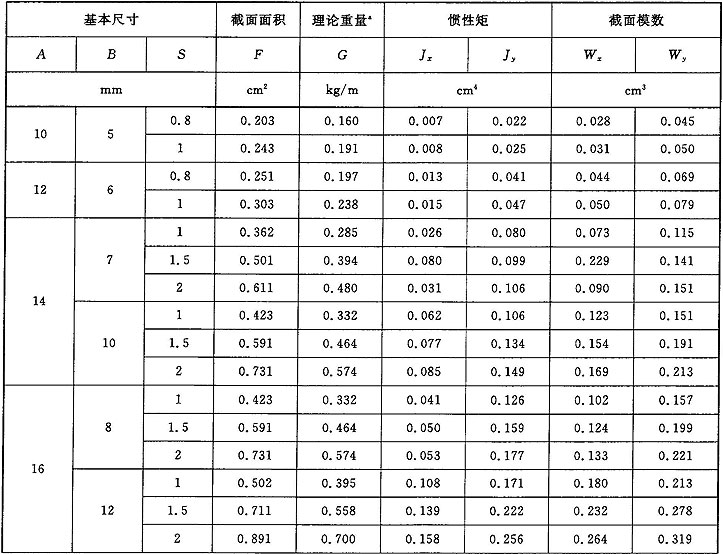

表A.3 橢圓形鋼管的尺寸、理論重量和物理參數

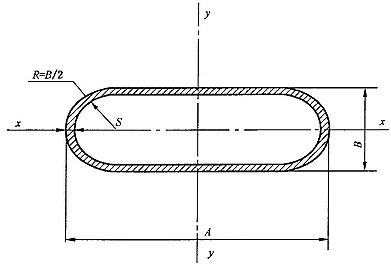

圖A.4 平橢圓形鋼管(D-4)

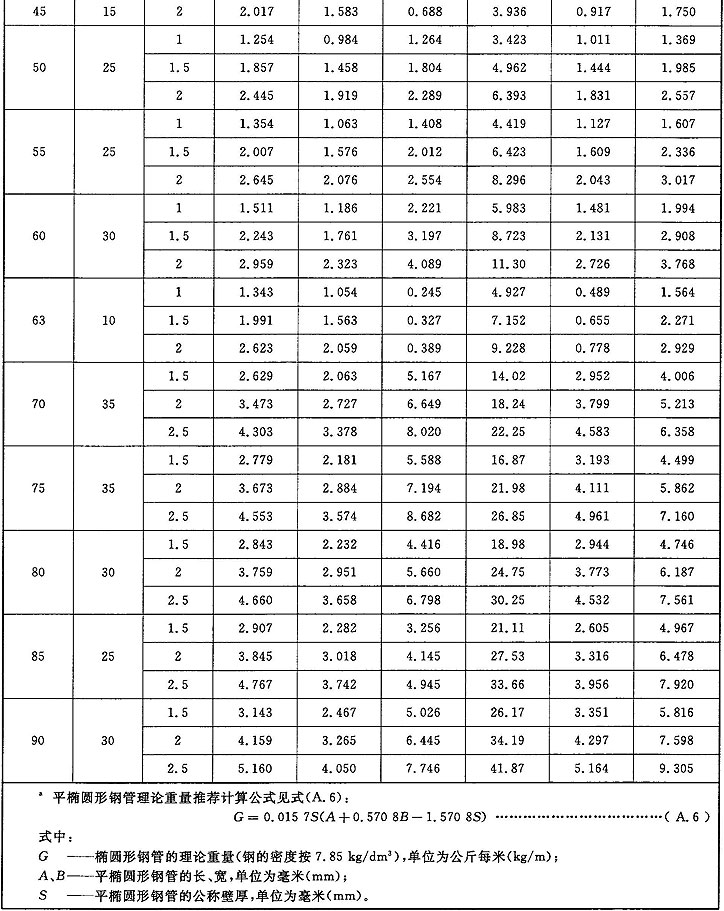

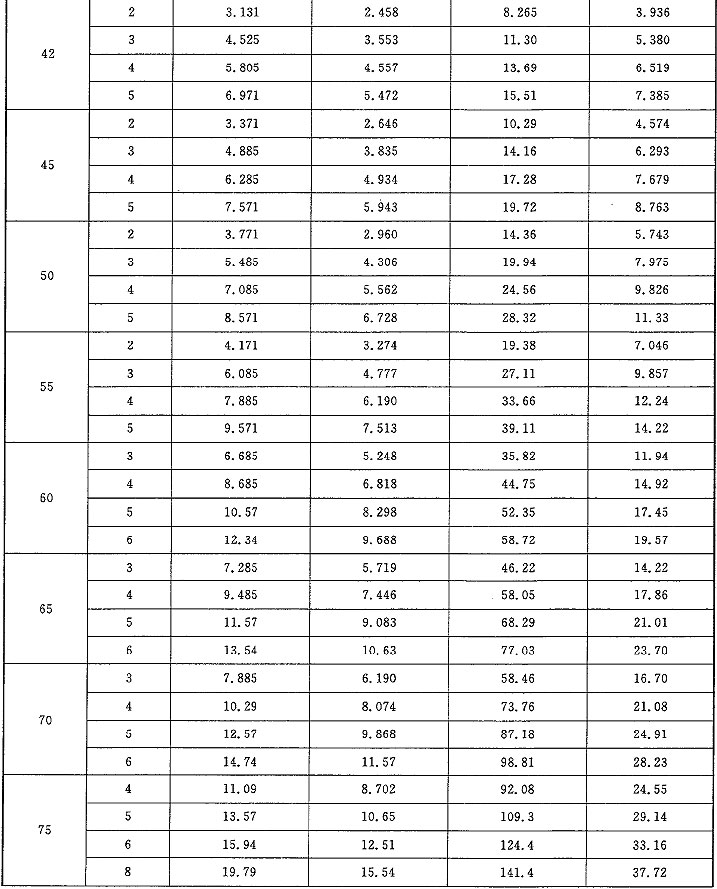

表A.4 平橢圓形鋼管的尺寸、理論重量和物理參數

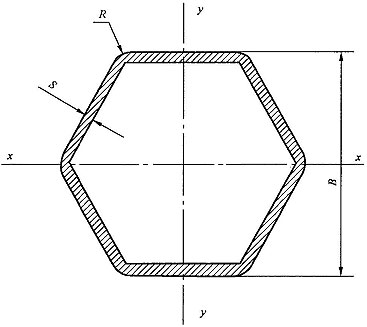

圖A.5 內外六角形鋼管(D-5)

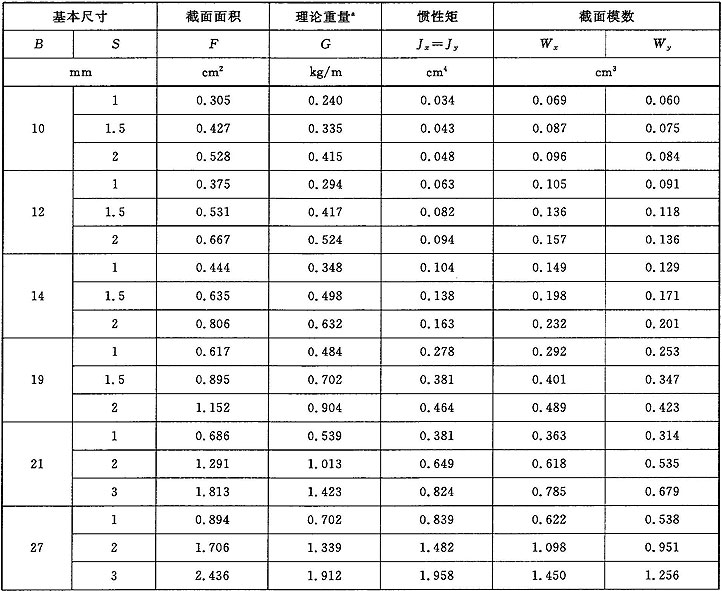

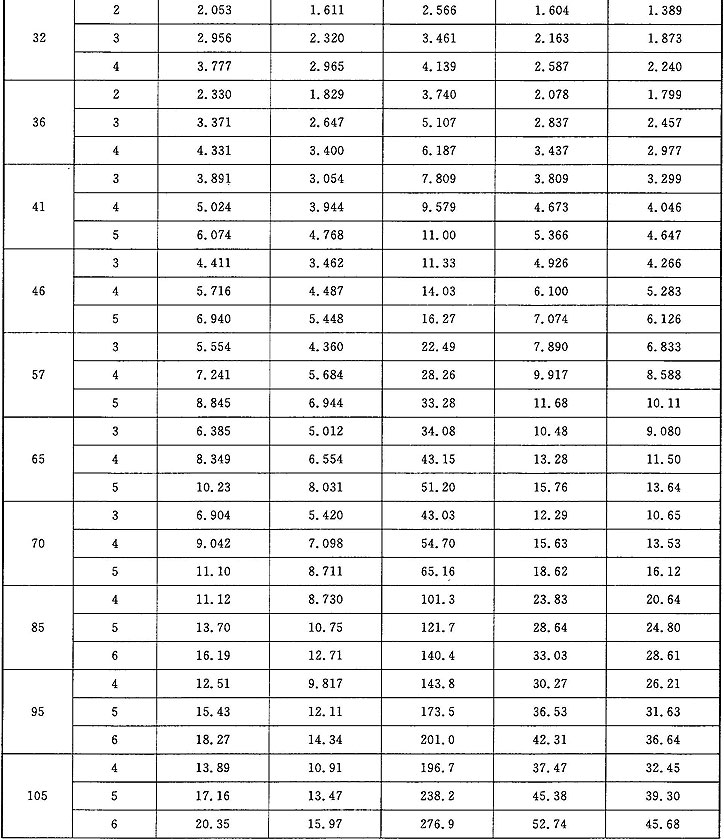

表A.5 內外六角形鋼管的尺寸、理論重量和物理參數

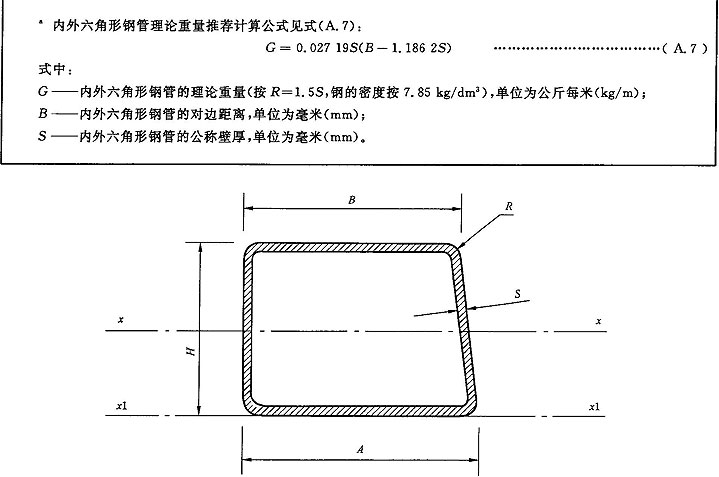

圖A.6 直角梯形鋼管(D-6)

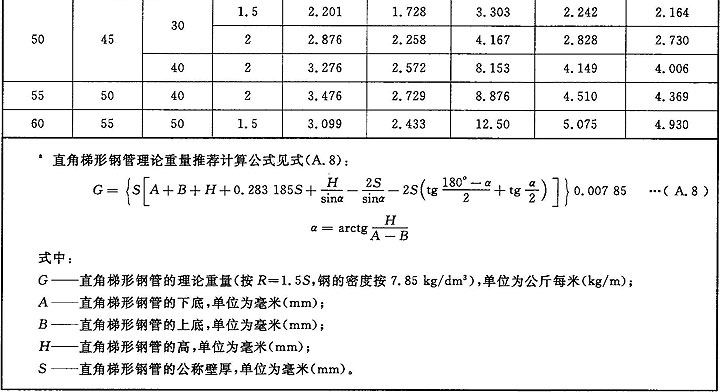

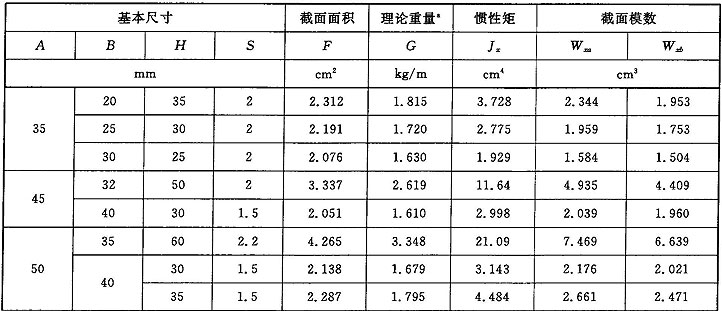

表A.6 直角梯形鋼管的尺寸、理論重量和物理參數
附錄B 異型鋼管扭轉值測定方法
B.1 扭轉值
由于制造原因鋼管繞其縱軸旋轉成螺旋狀時產生的扭轉角，其每單位長度所相對應的最大值稱為扭轉值，單位為毫米每米(mm/m)。
B.2 測量原理
如果該鋼管出現扭轉，在單位長度內，其側面必產生一端點偏離其另三端點所構成的平面，此偏離距離為扭轉值。
B.3 測定方法
取兩塊邊長大于被測鋼管邊長的鋼板，在標準平板上，使其平行間距為1m并固定，作為測量鋼管扭轉值的簡單量具。測量時，將量具覆于被測鋼管表面(量具方向與鋼管方向一致)，使量具一端緊貼鋼管平面，若有扭轉，量具另一端必與鋼管平面構成一夾角，用塞尺測量此夾角的最大距離H(計算公式見式(B.1))，此值即為該鋼管的扭轉值(測定示意圖見圖B.1)。

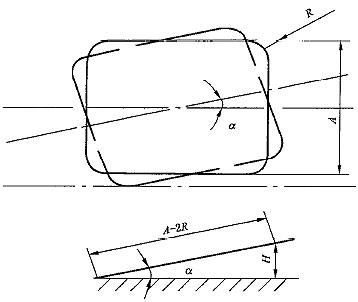

圖B.1 鋼管扭轉值測定示意圖
H＝sinα(A－2R) ...................(B.1)
式中：
H——扭轉值，單位為毫米每米(mm/m)；
α——每米扭轉角，單位為度(°)；
A——鋼管邊長，單位為毫米；
R——鋼管角部半徑，單位為毫米。
