GB 51112-2015 針織工廠設計規范 （完整版）
1 總 則
1.0.1 為了統一針織工廠建設工程設計的技術要求，做到技術先進、經濟合理、安全適用、節能環保，制定本規范。
1.0.2 本規范適用于針織工廠及獨立的針織品生產車間的新建、擴建和改建工程的設計。
1.0.3 針織工廠的設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 針織 knitting
用織針等成圈機件使紗線形成線圈，經串套連接成織物的工藝過程。
2.0.2 緯編 weft knitting
將紗線由緯向喂入針織機的工作織針上，使其順序地彎曲成圈并相互串套而形成織物的編織方法。編織時，紗線走向與織針長度方向基本垂直，每個線圈橫列由一根或幾根紗線形成。
2.0.3 經編 warp knitting
由一組或幾組經向平行排列的紗線同時喂入工作織針編織成圈，由線圈縱行連接而形成織物的編織方法。編織時，紗線走向與織針長度方向基本一致，每根紗線在一個線圈橫列上只形成一個線圈或兩個線圈。
2.0.4 橫機 flat knitting machine
三角裝置做往復運動的平型針床舌針緯編針織機的總稱，屬于針織機械的一種，一般指橫編織機，即采用橫向編織針床進行編織的機器。
3 工藝設計
4 總圖運輸
5 建 筑
6 結 構
7 給水排水
8 供暖通風與空調除塵
9 電 氣
10 動 力
11 倉 儲
12 職業衛生
12.0.1 針織工廠設計應對工作場所的危險因素和有害因素進行全面、可靠的資料調查。所采取的治理和防范措施應做到技術先進、經濟合理、安全適用。
12.0.2 拉毛機、磨毛機、剪毛機等有飛塵產生的設備應設濾塵裝置，濾塵裝置應有纖雜壓實和連續排塵等設施。
12.0.3 鑄針室熔鉛爐應設密封罩，并應設局部排氣裝置，鑄針室內空氣中的含鉛煙量應小于0.03mg／m3(時間加權平均容許濃度)。
12.0.4 針織車間、印花車間的采光等級應為Ⅱ級，漂練車間、染色車間的采光等級應為Ⅲ級。
12.0.5 漂練車間、染色車間和印花車間等濕車間的地面應采取防滑措施。
12.0.6 導熱油鍋爐及熱載體系統的設備、管道應選用密閉式設備和焊接連接方式。熱載體系統排氣應進入熱載體收集槽，經冷凝器冷凝后放空。
12.0.7 成衣車間蒸汽熨燙流水線宜與縫紉流水線隔開，配套的抽濕機、空壓機宜設置在生產附房?jī)?nèi)。
12.0.8 針織工廠職業衛生設計，除應符合本規范要求外，尚應符合現行國家標準《紡織工業企業職業安全衛生設計規范》GB 50477的有關規定。
附錄A 緯編生產工藝流程
附錄B 經編生產工藝流程
附錄C 羊毛衫生產工藝流程
C.0.1 圓機織羊毛衫宜采用下列生產工藝流程：
毛色紗→檢驗→絡紗→編織→密度檢驗→修補→水洗→脫水→烘干→成衣→整理和成品定形→成品檢驗→包裝→入庫。
C.0.2 橫機織羊毛衫宜采用下列生產工藝流程：
原料檢驗→毛紗入庫→準備(絡紗)→編織工序→衣片檢驗→成衣加工→檢驗→(縮絨)→清洗→脫水→烘干→熨燙定形→整理分等→總檢→包裝→入庫。
C.0.3 衣片印花宜采用下列生產工藝流程：
1 臺板印花宜采用下列生產工藝流程：
來樣審稿(包括圖形、顏色和原料成分等)→圖形掃描處理→調色→(衣片的清洗)→(整燙)→印花→蒸化→水洗→烘干→返回針織廠。
2 數碼印花宜采用下列生產工藝流程：
來樣審稿(包括圖形、顏色和原料組分等)→圖形掃描處理→調色→(衣片的清洗)→(整燙)→上漿→印花→蒸化→水洗→烘干→返回針織廠。
附錄D 織襪和無縫內衣生產工藝流程

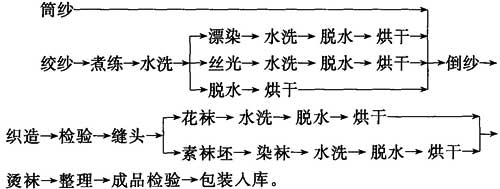

D.0.1 棉紗線襪(花襪與素色襪)宜采用下列生產工藝流程：
D.0.2 化纖襪宜采用下列生產工藝流程：

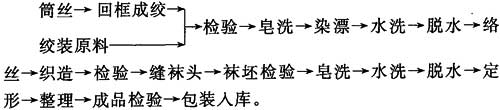

1 錦綸彈力絲襪宜采用下列生產工藝流程：
2 高彈長筒襪和連褲襪宜采用下列生產工藝流程：
簡裝原料→檢驗→織襪→檢驗→縫頭(連褲襪縫頭拼襠)→檢驗→汽蒸(真空汽蒸機)→預定形→皂洗→染色→柔軟處理→復定形→整理→對色→檢驗→包裝→入庫。
3 棉線／彈力錦綸絲電腦繡花運動襪宜采用下列生產工藝流程：

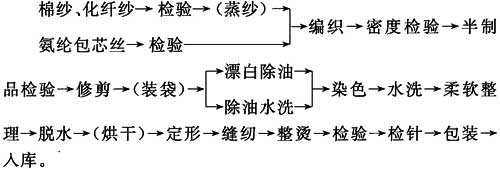

D.0.3 無縫內衣宜采用下列生產工藝流程：
附錄E 主要工藝設備參數

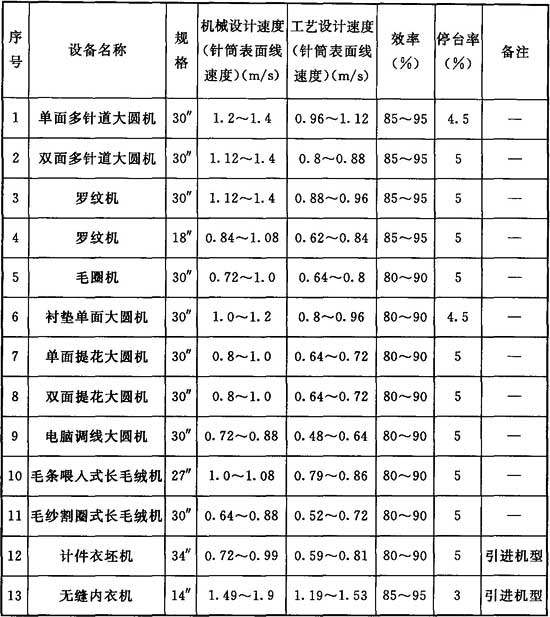

E.0.1 緯編編織主機主要參數可按表E.0.1選用。
表E.0.1 緯編編織主機主要參數

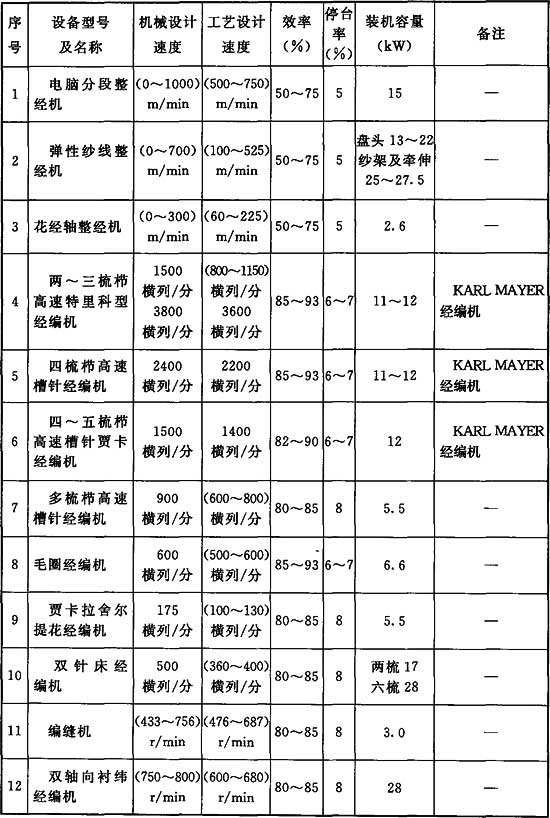

E.0.2 經編、整經設備主要參數可按表E.0.2選用。
表E.0.2 經編、整經設備主要參數

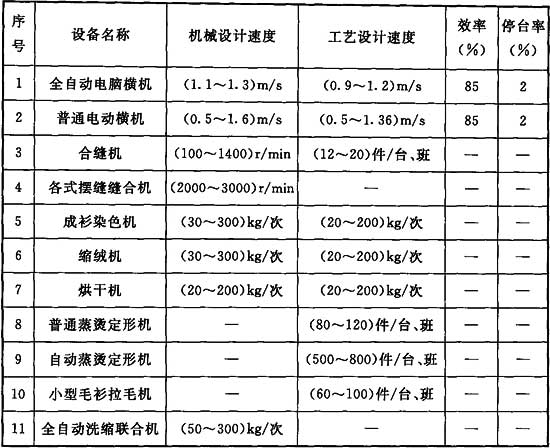

E.0.3 羊毛衫生產設備主要參數可按表E.0.3選用。
表E.0.3 羊毛衫生產設備主要參數

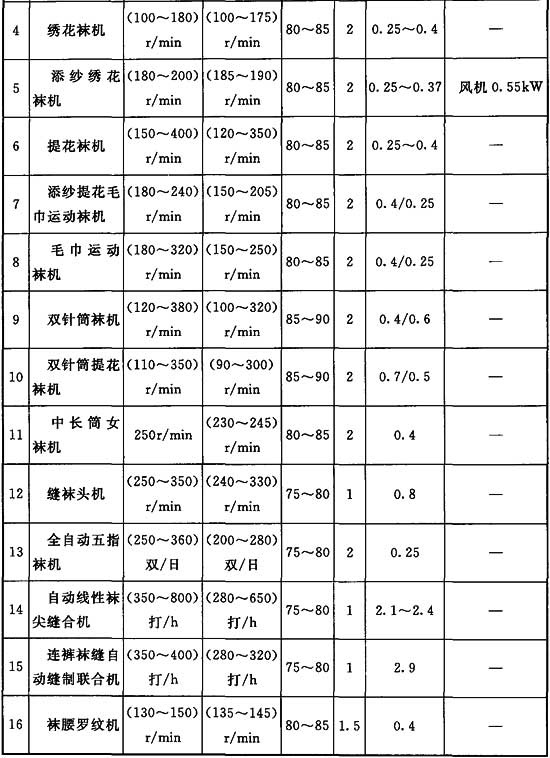

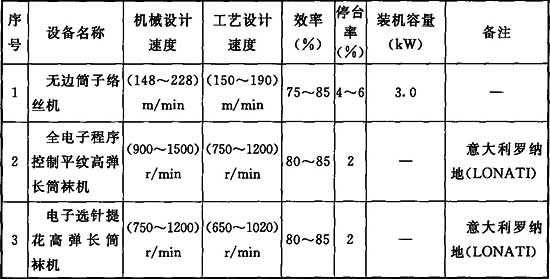

E.0.4 襪品編織主機主要參數可按表E.0.4選用。
表E.0.4 襪品編織主機主要參數

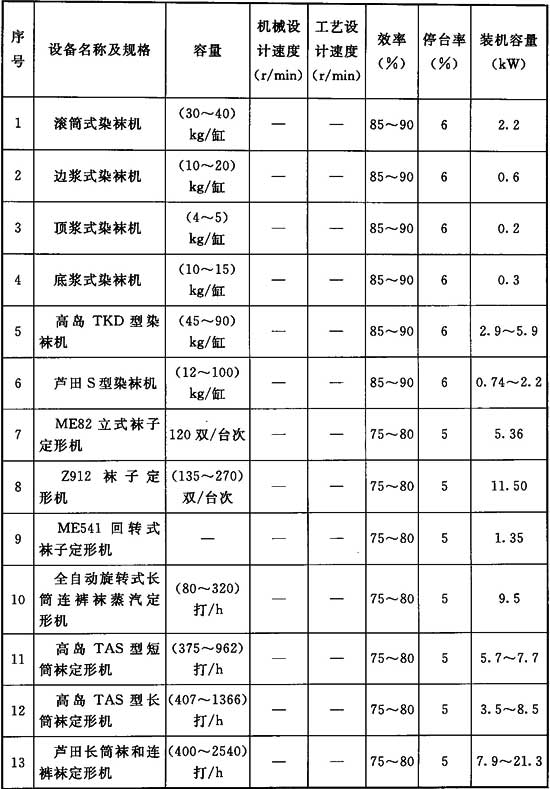

E.0.5 襪品染整主機主要參數可按表E.0.5選用。
表E.0.5 襪品染整主機主要參數

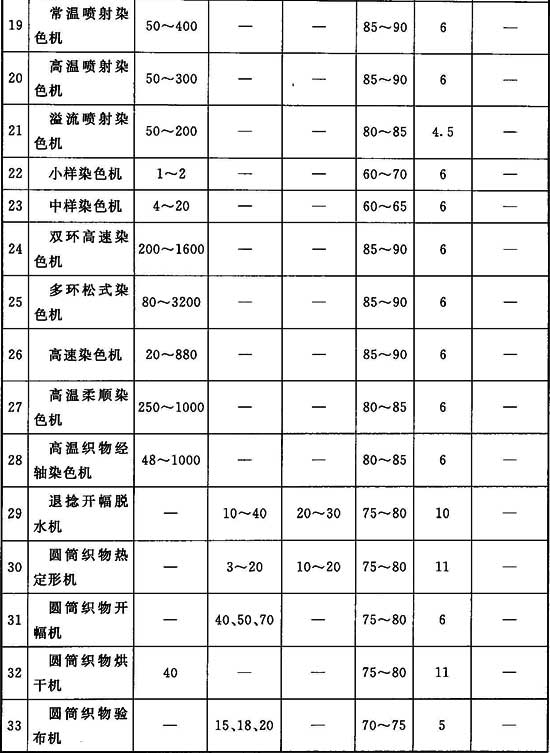

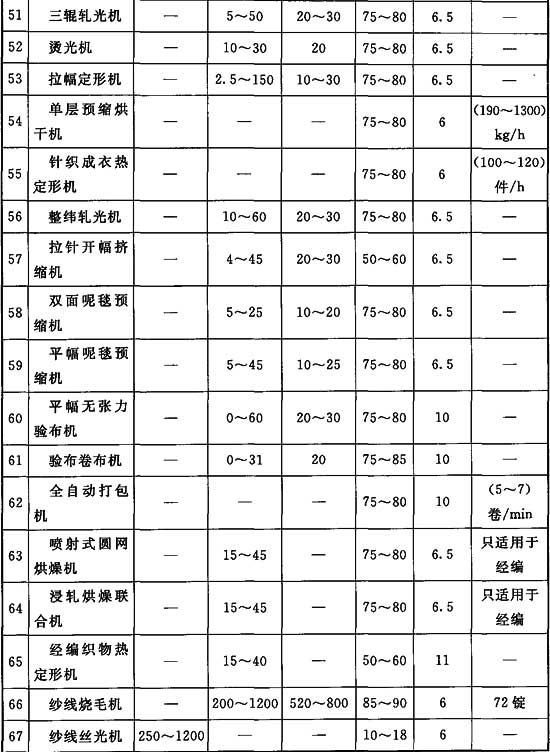

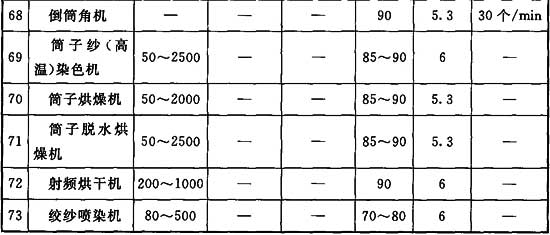

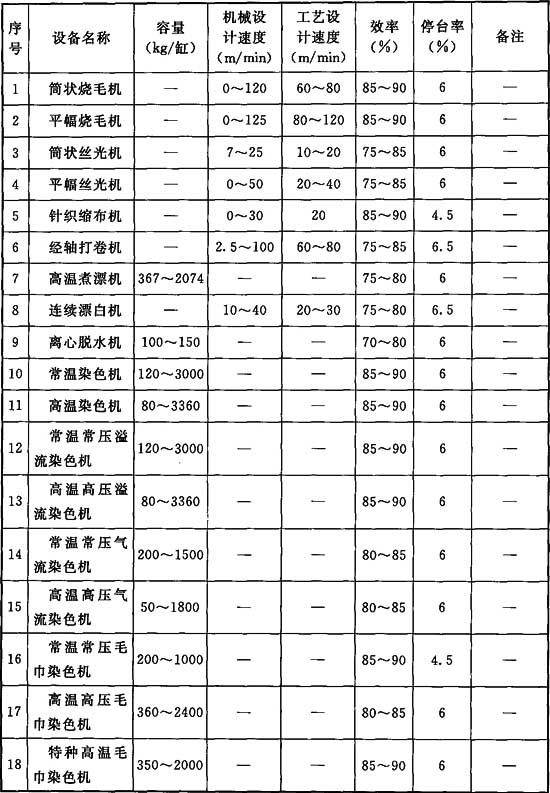

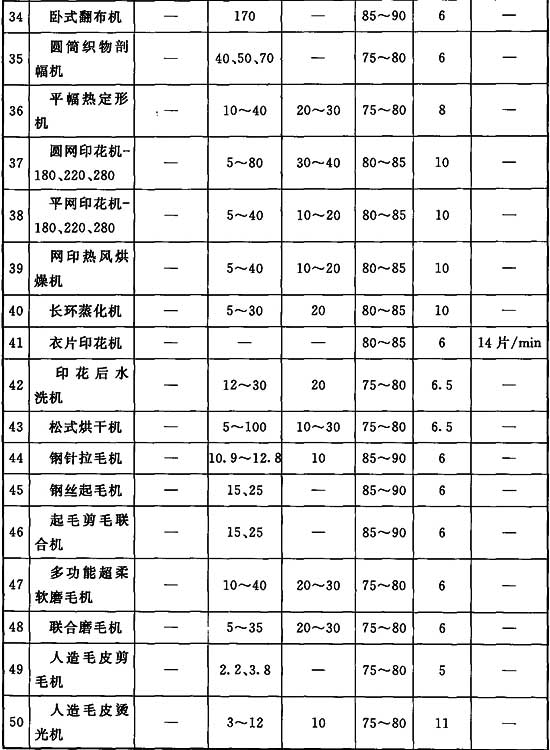

E.0.6 染整主機主要參數可按表E.0.6選用。
表E.0.6 染整主機主要參數
附錄F 針織生產各工序的損耗率

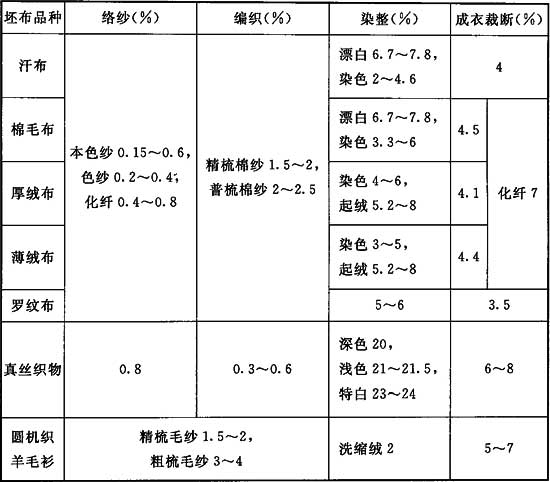

F.0.1 緯編生產各工序的損耗率可按表F.0.1選用。
表F.0.1 緯編生產各工序的損耗率
注：1 橫機織羊毛衫絡紗、編織及后整理工序損耗率與圓機織羊毛衫相同，但不設裁剪工序。
2 表中的工序損耗，未將因紗線回潮率達不到公定回潮率而構成的重量差異率包含在內，各地區應根據紗線的實際回潮率差異計算首道工序的損耗。

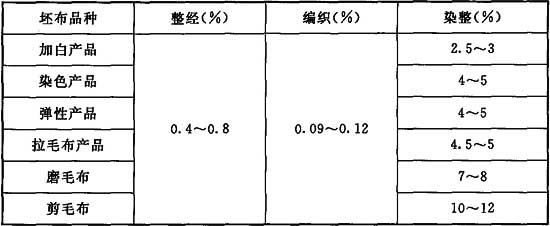

F.0.2 經編生產各工序的損耗率可按表F.0.2選用。
表F.0.2 經編生產各工序的損耗率
注：表中的工序損耗，未將因紗線回潮率達不到公定回潮率而構成的重量差異率包含在內，各地區應根據紗線的實際回潮率差異計算首道工序的損耗。

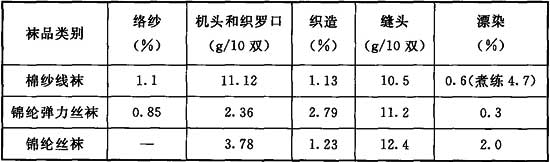

F.0.3 織襪生產各工序的損耗率可按表F.0.3選用。
表F.0.3 織襪生產各工序的損耗率
注：表中的工序損耗，未將因紗線回潮率達不到公定回潮率而構成的重量差異率包含在內，各地區應根據紗線的實際回潮率差異計算首道工序的損耗。
附錄G 主要工藝設備排列尺寸

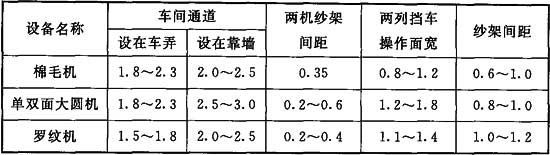

G.0.1 緯編圓機(傘形紗架)排列尺寸可按表G.0.1選用。
表G.0.1 緯編圓機(傘形紗架)排列尺寸
G.0.2 緯編圓機(落地紗架)排列尺寸可按表G.0.2選用。
表G.0.2 緯編圓機(落地紗架)排列尺寸
| 設備名稱 | 車間通道 | 相鄰兩列 紗架端距 |
擋車操作面寬 | 紗架面距墻 | |
| 設在車弄 | 設在靠墻 | ||||
| 單雙面大圓機 | 2.0 | 2.2～2.5 | 0.9～1.1 | 0.7～1.0 | |

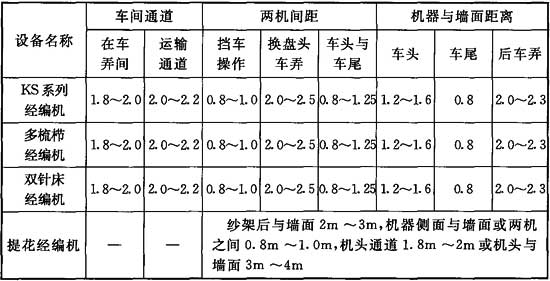

G.0.3 經編機排列尺寸可按表G.0.3選用。
表G.0.3 經編機排列尺寸
G.0.4 整經機排列尺寸可按表G.0.4選用。
表G.0.4 整經機排列尺寸
| 設備名稱 | 運輸通道 | 紗架后與墻面距離 | 機器側面與墻面或兩機之間 | 機頭與墻面距離 |
| 整經機 | 2.0～2.2 | 3.0～4.0 | 0.8～1.0 | 3.0～4.0 |
G.0.5 橫機排列尺寸可按表G.0.5選用。
表G.0.5 橫機排列尺寸
| 設備名稱 | 運輸通道 | 兩機端面距離 | 兩列橫機操作距離 | 機器與墻面距離 |
| 電腦橫機 | 1.6～2.0 | 1.0 | 1.0～1.4 | 1.0 |

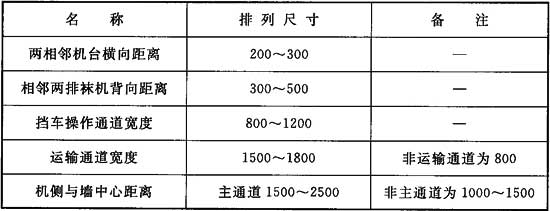

G.0.6 單針筒襪機排列尺寸可按表G.0.6選用。
表G.0.6 單針筒襪機排列尺寸
注：織襪主機各機型外形尺寸長度為700mm～1000mm，寬度為670mm～970mm?，F(xiàn)以單針筒繡花襪機為例列出排列間距，其余機型進行工藝設備布置時可按此執行。

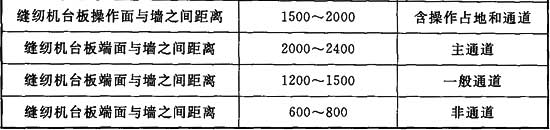

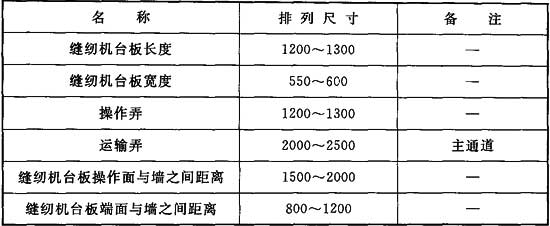

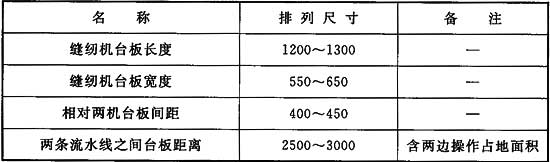

G.0.7 縫紉機相對式排列尺寸可按表G.0.7選用。
表G.0.7 縫紉機相對式排列尺寸
G.0.8 縫紉機課桌式排列尺寸可按表G.0.8選用。
表G.0.8 縫紉機課桌式排列尺寸

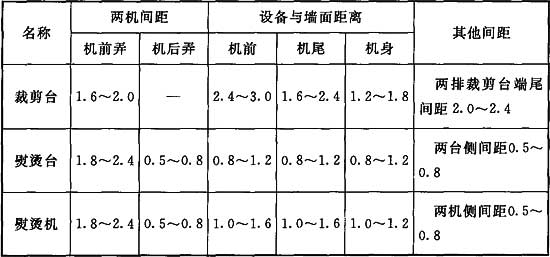

G.0.9 裁剪及熨燙設備排列尺寸可按表G.0.9選用。
表G.0.9 裁剪及熨燙設備排列尺寸
附錄H中心試化驗室儀器設備配置
附錄H 中心試化驗室儀器設備配置

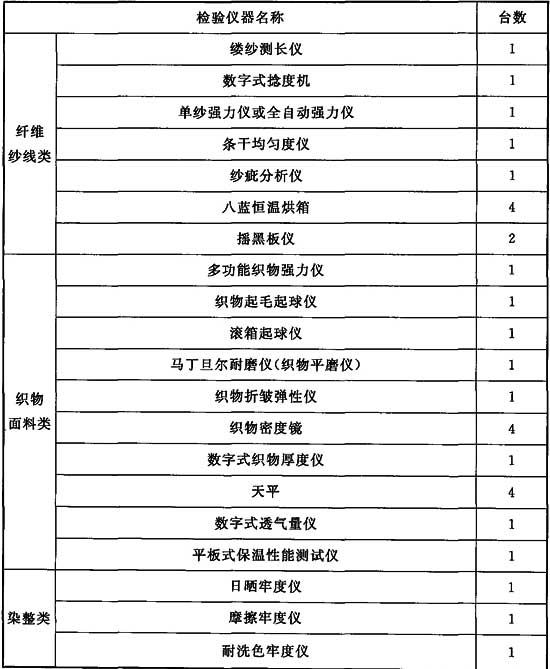

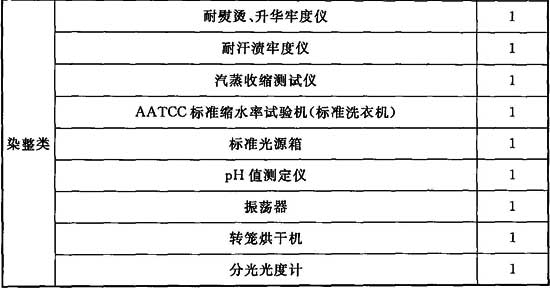

表H 中心試化驗室儀器設備配置
注：1 儀器可根據企業檢測項目增減或合并。
2 本表不含車間試化驗室的儀器。
3 本表儀器選型以國產為主，企業可根據自身需要選擇。

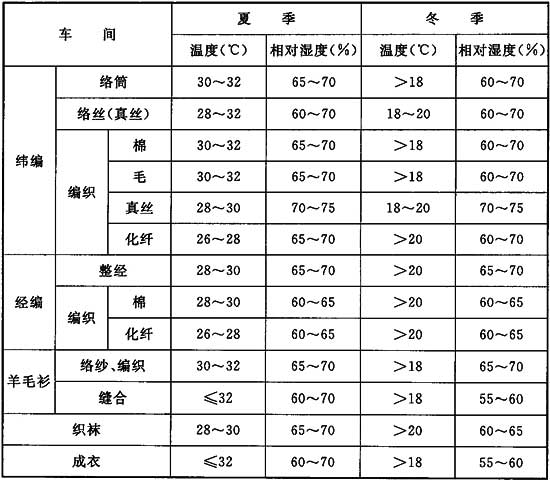

附錄J 生產車間溫濕度參數
附錄J 生產車間溫濕度參數
表J 生產車間溫濕度參數
