GB/T 228.2-2015 金屬材料拉伸試驗 第2部分：高溫試驗方法 （完整版）
1 范圍
1 范圍
本部分規定了溫度在高于室溫條件下金屬材料拉伸試驗方法的定義、符號和說明、試樣及其尺寸測量、試驗設備、試驗要求、性能測定、測定結果數值修約和試驗報告。
本部分適用于溫度在高于室溫條件下金屬材料拉伸性能的測定。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 228.1―2010 金屬材料 拉伸試驗 第1部分：室溫試驗方法(ISO 6892-1：2009，MOD)
GB／T 16825.1 靜力單軸試驗機的檢驗 第1部分：拉力和(或)壓力試驗機 測力系統的檢驗與校準(GB／T 16825.1―2008，ISO 7500―1：2004，IDT)
GB／T 12160 單軸試驗用引伸計的標定(GB／T 12160一2002，ISO 9513：1999，IDT)
3 術語和定義
3.0 GB／T 228.1―2010界定的以及下列術語和定義適用于本文件。
通常，所有試樣幾何尺寸均在室溫下測量，引伸計標距(見3.3和10.2.2)有可能例外。
注；除非另有相關規范和協議規定，一般不測定下列高溫性能：
――規定殘余延伸強度(Rf)；
――殘余伸長率；
――殘余延伸率；
――屈服點延伸率(Ae)；
――最大力總延伸率(Agt)；
――最大力塑性延伸率(Ag)；
――斷裂總延伸率(At)。
3.1
原始標距 original gauge length
Lo
室溫下加熱前和施力前的試樣標距。
3.2
斷后伸長率 percentage elongation after fracture
A
室溫下，斷后標距的殘余伸長(Lu一Lo)與原始標距(Lo)之比的百分率。
注：見GB／T 228.1―2010中3.4.2。
3.3
引伸計標距 extensometer gauge length
Le
用引伸計測量試樣平行部分延伸時所使用引伸計起始標距長度。
3.4
延伸 extension
試驗期間給定時刻引伸計標距Le的增量。
3.5
延伸率 percentage extension
用引伸計標距Le表示的延伸百分率。
3.6
斷面收縮率 percentage reduction of area
Z
斷裂后試樣橫截面積的最大縮減量(So一Su)與原始橫截面積So之比的百分率，So、Su通過室溫下測定的試樣尺寸計算得到。
3.7
應力 stress
R
試驗期間任一時刻的力除以試樣原始橫截面積So之商。
注：本部分中的應力是工程應力，通過室溫下測定的試樣橫截面積計算得到。
3.8
保溫時間 soaking time
ts
施力前，保持試樣試驗溫度穩定的時間。
4 符號和說明
4 符號和說明
GB／T 228.1―2010表1中給出的符號和相應說明適用于本部分。
本部分使用的符號和相應的說明見表1。

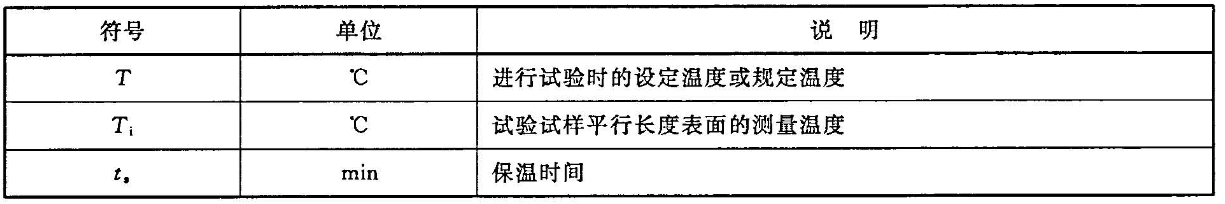

表1 符號和說明
5 原理
5 原理
試驗系用拉力拉伸試樣，一般拉至斷裂，測定第3章定義的一項或幾項力學性能。
試驗在35℃以上溫度下進行，即高于GB／T 228.1―2010中規定的室溫溫度。
6 試樣
6 試樣
相關試樣要求見GB／T 228.1―2010第6章。
注：附錄A給出試樣實例。
7 原始橫截面積(So)的測定
7 原始橫截面積(So)的測定
試樣原始橫截面積相關的尺寸要求見GB／T 228.1―2010第7章。
注：此參數是根據測量室溫下的試樣尺寸計算得到的。
8 原始標距(Lo)的標記
8 原始標距(Lo)的標記
標記原始標距相關的要求見GB／T 228.1―2010第8章。
9 試驗設備
9.1 測力系統
試驗機的測力系統應按照GB／T 16825.1進行校準，其準確度應為1級或優于1級。
9.2 引伸計系統
引伸計系統的準確度級別應符合GB／T 12160的要求。測定規定塑性延伸強度或規定總延伸強度，應使用不劣于1級準確度的引伸計系統；測定其他具有較大延伸率的性能，應使用不劣于2級準確度的引伸計系統。
引伸計標距應不小于10 mm，并置于試樣平行長度的中心位置。
引伸計的伸出加熱裝置外部分的設計應能防止氣流的干擾，以使環境溫度的變化對引伸計的影響減至最小。最好保持試驗機周圍的溫度和空氣流動速度適當穩定。
10 試驗要求
10.1 設定試驗力零點
在試驗加載鏈裝配完成后，試樣兩端被夾持之前，應設定力測量系統的零點。一旦設定了力值零點，在試驗期間力測量系統不能再發生變化。
注：上述方法一方面是為了確保夾持系統的重量在測力時得到補償，另一方面是為了保證夾持過程中產生的力不影響力值的測量。
10.2.0 試樣的夾持方法、引伸計的裝卡方法和試樣的加熱方法(不必按下列順序進行)
10.2.1 試樣的夾持方法
試樣夾持方法的相關要求見GB／T 228.1―2010中10.2。
10.2.2 引伸計的裝卡和設定標距長度方法
10.2.2.1 總則
試驗時采用不同的設定引伸計標距方法，將使測試結果存在細微差別。應將所采用的方法記錄在測試報告中。
10.2.2.2 室溫下的引伸計標距L。(方法1)
在室溫下將引伸計按標稱標距長度裝卡在試樣上，在試驗溫度下測量延伸，再通過室溫下的引伸計標距計算延伸率。不考慮試樣的熱延伸。
10.2.2.3 試驗溫度下的引伸計標距L。(方法2)
此Le包括試樣的熱延伸。
10.2.2.3.1 試驗溫度下的引伸計標稱標距L。(方法2 a)
施加載荷前，在試驗溫度下將引伸計按標稱標距長度裝卡在試樣上。
10.2.2.3.2 室溫下縮減的引伸計標稱標距Le(方法2 b)
在室溫下將引伸計按小于標稱標距長度裝卡在試樣上，使試樣平行長度表面溫度達到試驗溫度時，引伸計為標稱標距長度。
用標稱標距長度計算延伸率。
10.2.2.3.3 試驗溫度下修正的引伸計標距Le(方法2 c)
在室溫下將引伸計按標稱標距長度裝卡在試樣上。
用試驗溫度下修正的標稱標距(室溫下的標距長度和熱延伸)計算延伸率。
10.2.3 試樣的加熱方法
在施加試驗力前，將試樣加熱至規定溫度T，并至少保持10 min(保溫時間)。應在引伸計輸出穩定后施加載荷。
注：通常，使試樣的整個橫截面都升至試驗溫度需要較長時間。
加熱過程中，試樣的溫度不應超過規定溫度的偏差上限，除非雙方之間存在特殊協議。
10.5 試驗方法和速率的選擇
除非另有規定，只要能滿足本部分的要求，實驗室可以自行選擇方法A或方法B和試驗速率。
10.6 試驗條件的表示
報告試驗控制模式和試驗速率，可以使用下列縮寫的表示形式：
GB／T 228.2Annn或GB／T 228.2Bn
這里“A”定義為使用方法A(應變速率控制)，“B”定義為使用方法B(擴展應變速率范圍)。如圖1中定義的，三個字母的符號“nnn"是指每個試驗階段所用速率，方法B中的符號“n”是指在彈性階段所選取的應變速率。
示例1：GB／T 228.2A113表示試驗為應變速率控制，不同階段的試驗速率范圍分別為范圍1，范圍1和范圍3。
示例2：GB／T 228.2B表示試驗為擴展應變速率范圍或應力速率控制，遵循10.4.2。
11 拉伸試驗性能的測定
11 拉伸試驗性能的測定
拉伸性能按GB／T 228.1―2010中第11章～第21章，上屈服強度、下屈服強度、規定塑性延伸強度、抗拉強度、斷后伸長率、斷面收縮率等進行測定。
12 試驗結果數值的修約
12 試驗結果數值的修約
試驗測定的性能結果數值應按照相關產品標準的要求進行修約。如未規定具體要求，應按照如下要求進行修約：
――強度性能值修約至1 MPa；
――屈服點延伸率修約至0.1％；
――其他延伸率和斷后伸長率修約至0.5％；
――斷面收縮率修約至1％。
13 試驗報告
13 試驗報告
試驗報告應至少包括以下信息，除非雙方另有約定：
a) 本部分國家標準編號；
b) 注明試驗條件信息(如10.6要求)；
c) 試樣標識；
d) 材料名稱、牌號、狀態(如已知)；
e) 試樣類型；
f) 試樣的取樣方向和位置(如已知)；
g) 如果與10.3和10.4推薦的方法不同，應注明試驗控制模式和試驗速率或試驗速率范圍，(見10.6)；
h) 保溫時間；
i) 試驗溫度；
j) 設定引伸計標距Le的方法；
k) 試驗結果。
14 測量不確定度
14 測量不確定度
測量不確定度的相關要求見GB／T 228.1―2010第24章和附錄B。
15 圖
15 圖
GB／T 228.1―2010中圖1～圖8，圖10～圖15適用于本部分，圖1代替GB／T 228.1―2010中圖9。
16 附錄
16 附錄
GB／T 228.1―2010中的如下附錄適用于本部分：
――附錄A：計算機控制拉伸試驗機使用的建議；
――附錄B：厚度0.1 mm～＜3 mm薄板和薄帶使用的試樣類型；
――附錄C：直徑或厚度小于4 mm線材、棒材和型材使用的試樣類型；
――附錄D：厚度大于或等于3 mm板材和扁材以及直徑或厚度大于或等于4 mm線材、棒材和型材使用的試樣類型；
另：表D.2除外；
――附錄E：管材使用的試樣類型；
――附錄F：考慮試驗機剛度(或柔度)后估算的橫梁位移速率；
――附錄G：斷后伸長率低于5％的測量方法；
――附錄H：移位法測定斷后伸長率；
――附錄I：棒材、線材和條材等長產品的無頸縮塑性伸長率Awn的測定方法；
――附錄J：逐步逼近法測定規定塑性延伸強度(Rp)；
――附錄K：卸力方法測定規定殘余延伸強度(Rr0.2)舉例；
――附錄L：拉伸試驗測量結果不確定度的評定。
本部分的附錄A給出了與試樣尺寸相關的補充信息和合適的試樣夾持方法。
附錄A (資料性附錄)GB／T 228.1―2010中附錄B和附錄D的補充
A.1 總則
所有試樣尺寸應符合GB／T 228.1―2010附錄B～附錄E規定，下述條款給出了部分試樣詳細尺寸信息的實例。
A.2 試樣的尺寸厚度0.1 mm～＜3 mm薄板和薄帶使用的試樣類型
試驗可使用例如楔形夾頭、平推夾頭、套環卡具等不同的夾持系統。摩擦夾持(楔形夾頭、平推夾頭)在高溫(T＞250℃)條件下極不牢固，因此，試樣采用銷釘或套環夾持固定，見圖A.1和表A.1。
如試樣采用套環卡具固定，則不需要銷孔。過渡圓弧r偏差應為±0.1 mm。
注：應增強銷孔周圍材料以防止孔撕裂或局部卷曲。
表A.1 厚度0.1 mm～＜3 mm薄板和薄帶使用的試樣實例 單位為毫米
A.3 厚度大于或等于3mm板材和扁材使用的試樣類型

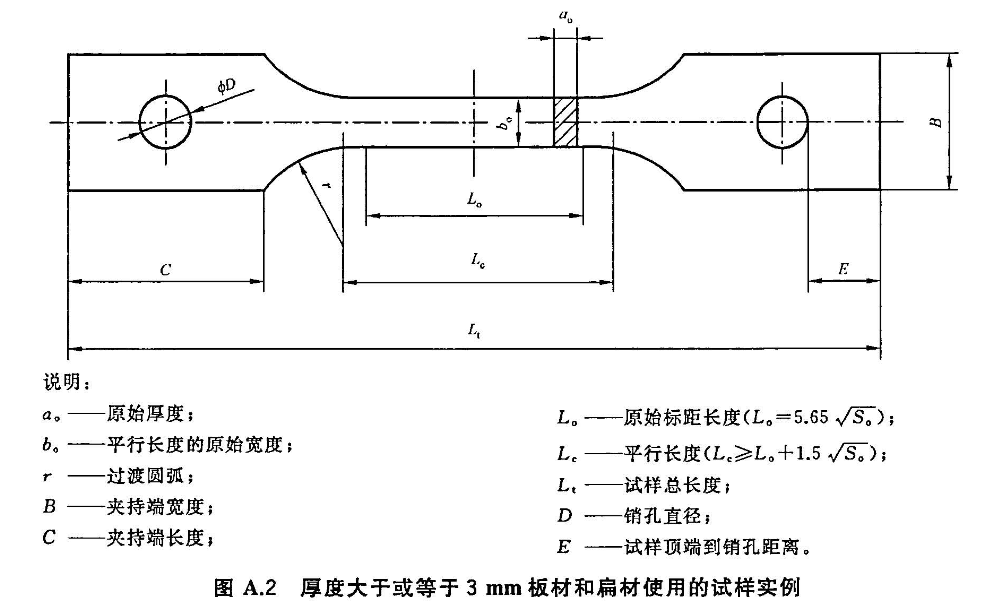

試驗可使用例如楔形夾頭、平推夾頭、套環卡具等不同的央持系統。摩擦夾持(楔形夾頭、平推夾頭)在高溫(T＞250℃)條件下極不牢固，因此，試樣采用銷釘或套環夾持固定，見圖A.2和表A.2。
如試樣采用套環卡具固定，則不需要銷孔。過渡圓弧r應為±0.1 mm。

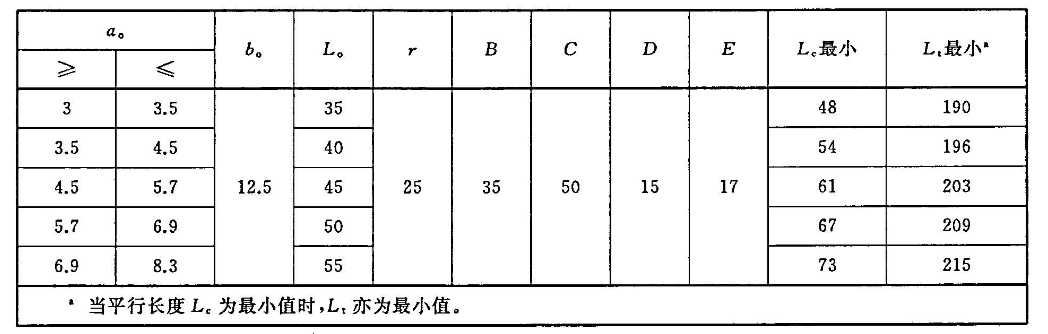

表A.2 厚度大于或等于3 mm板材和扁材使用的試樣實例 單位為毫米
A.4 直徑或厚度大于或等于4 mm線材、棒材和型材使用的試樣類型

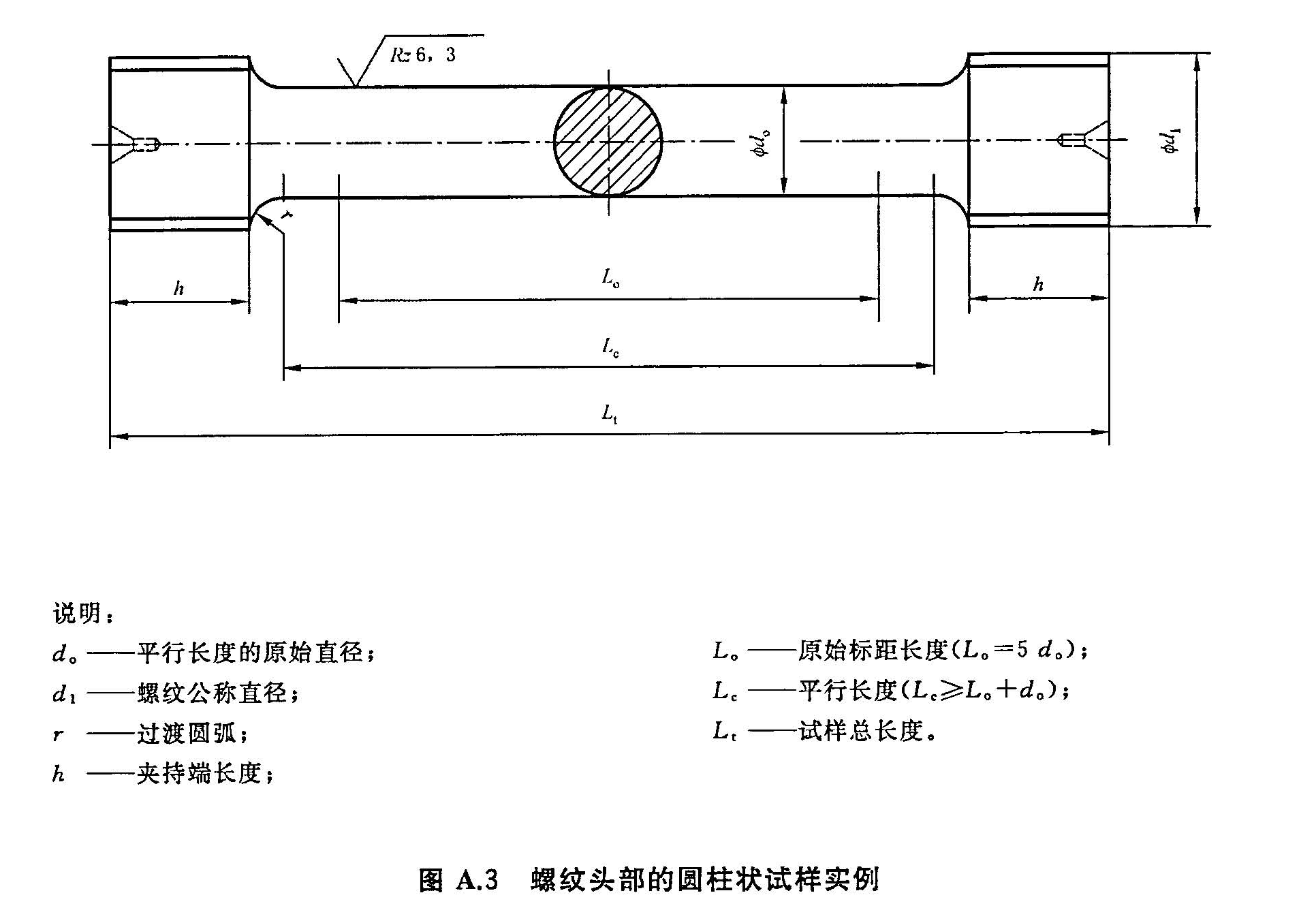

試樣頭部通常采用螺紋夾持(見圖A.3和表A.3)。

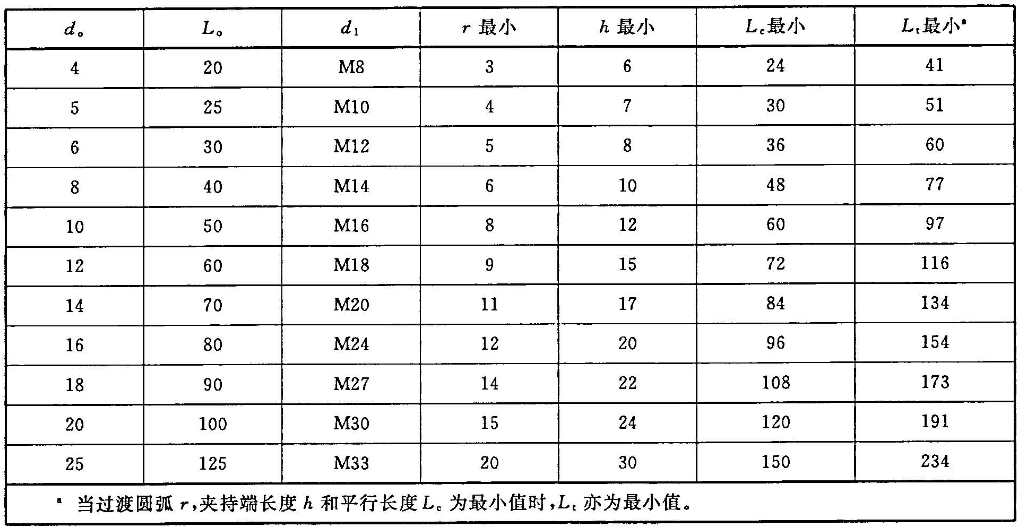

表A.3 螺紋頭部的圓柱狀試樣實例 單位為毫米
大尺寸試樣將超出加熱裝置的均熱帶，應使用較小尺寸的試樣進行試驗。

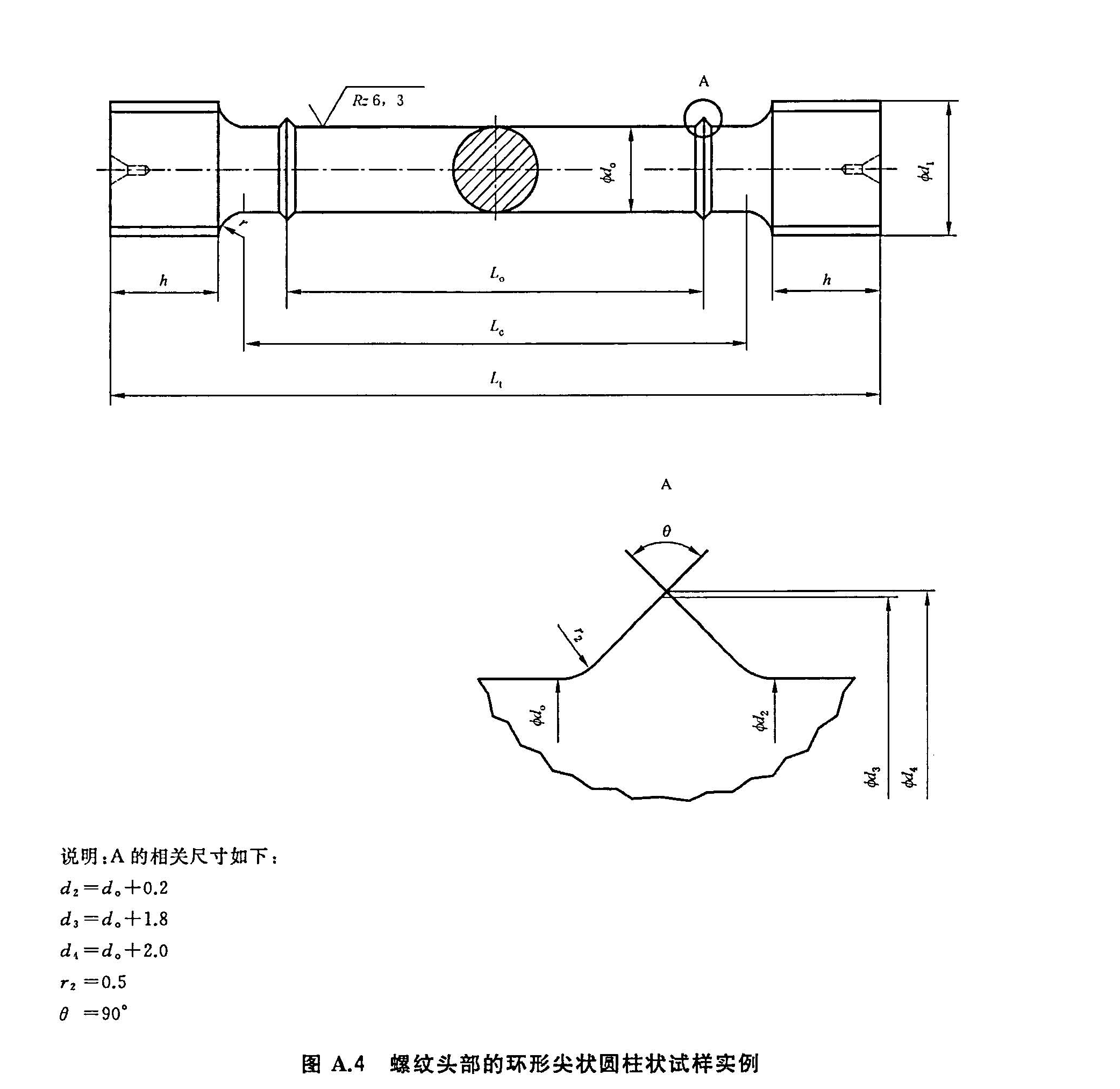

A.5 環形尖狀臺階試樣實例

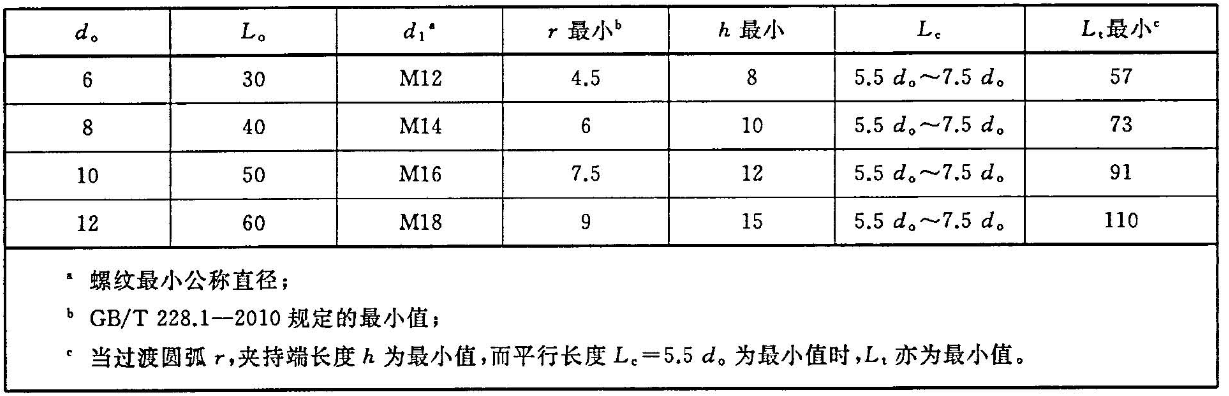

表A.4 螺紋頭部的環形尖狀圓柱狀試樣實例 單位為毫米
附錄B (資料性附錄)測量不確定度
附錄B (資料性附錄)測量不確定度
按照GB／T 228.1―2010第24章、附錄L及如下資料評定試驗結果的測量不確定度。
與室溫拉伸試驗相比，溫度和應變速率的變化對高溫拉伸試驗結果的影響較大。評定試驗結果的測量不確定度應同時考慮溫度和應變速率的不確定度。溫度和應變速率可能影響如表B.1所列的材料性能參數結果。

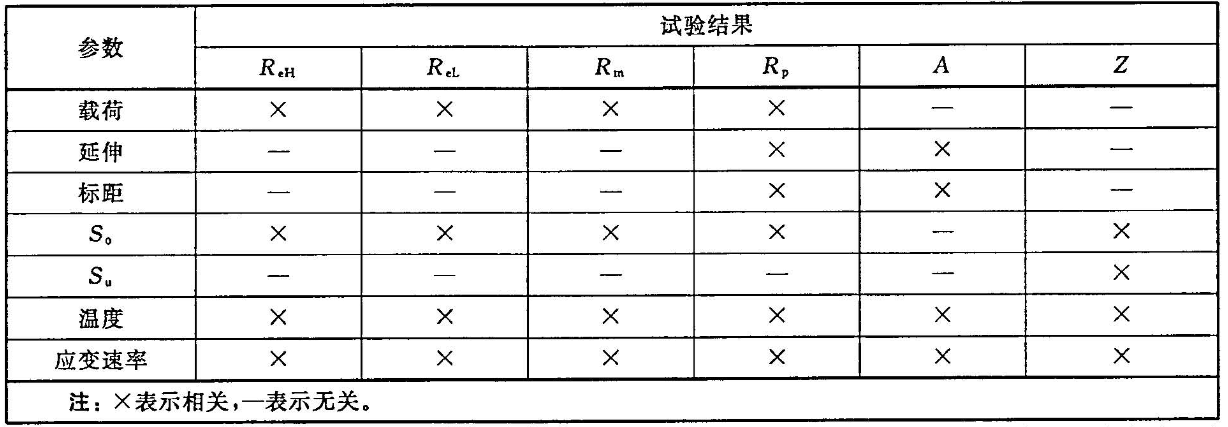

表B.1 試驗結果不確定度的影響因素
表B.1中的試驗結果不確定度是材料敏感參數，試驗溫度和應變速率必影響試驗結果不確定度，因此未提供溫度和應變速率預測值實例。圖B.1和圖B.2分別給出了某合金在如下兩個試驗溫度下，不同應變速率對應力一應變曲線的影響。
評定試驗結果相對擴展不確定度所需的不確定度參數的測定、計算和表征方法見GB／T 228.1―2010附錄L。

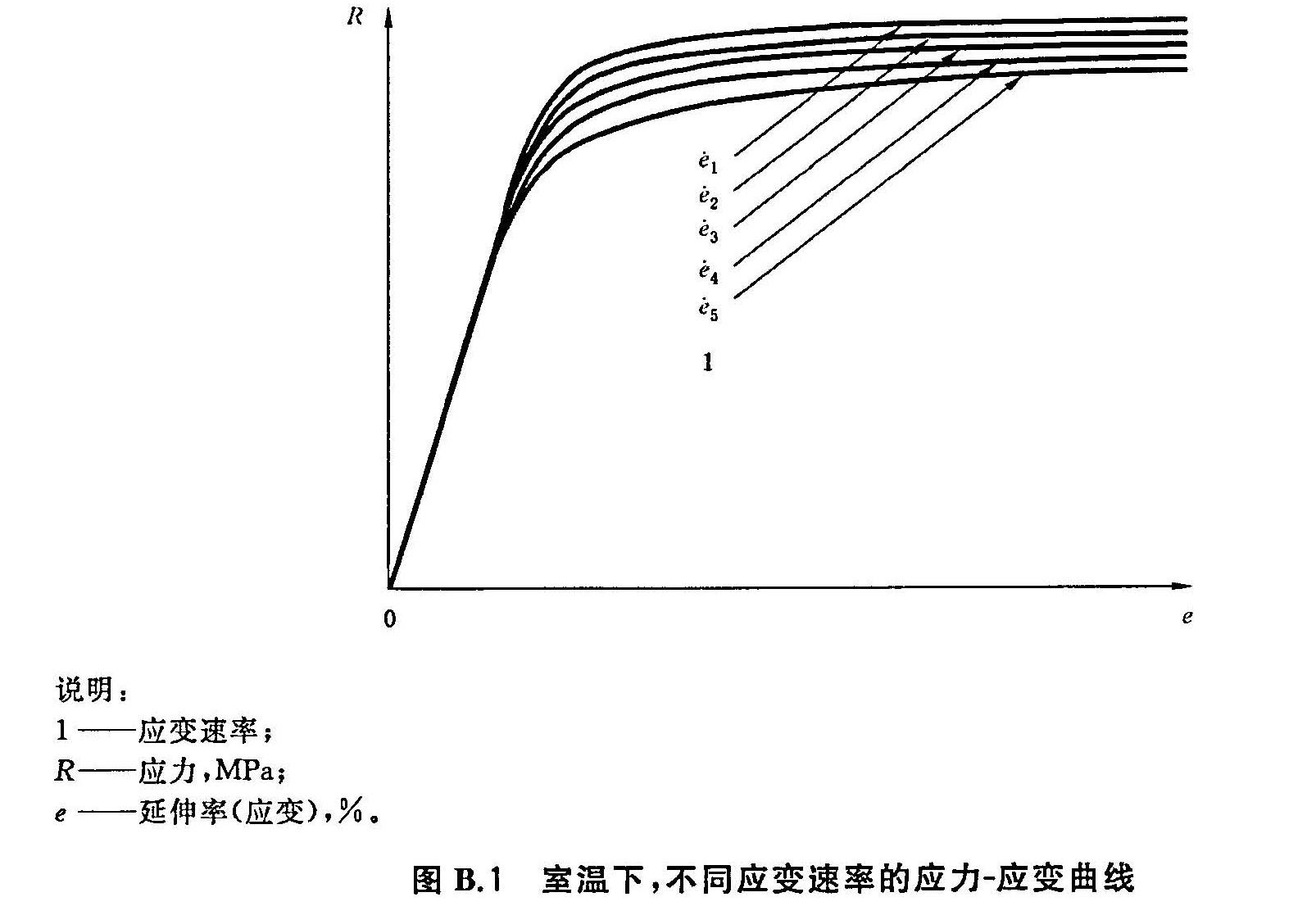

圖B.1表明，室溫下該材料不同的應變速率對應的應力一應變曲線存在較為細微的差異(e1＞e2＞e3＞e4＞e5)。

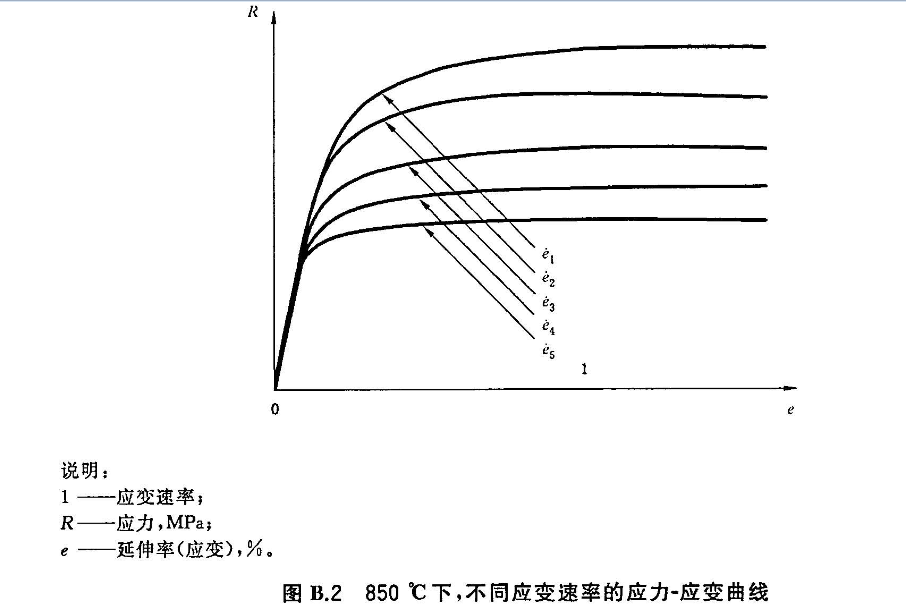

圖B.2表明，高溫(850℃)條件下，該材料不同的應變速率對應的應力一應變曲線存在較大差異(e1＞e2＞e3＞e4＞e5)。
圖B.3表明，規定應變速率下，該材料不同試驗溫度對應的應力一應變曲線存在較大差異(T1＜T2＜T3＜T4＜T5)。
參考文獻
參考文獻
[1] GB／T 2975 鋼及鋼產品 力學性能試驗取樣位置及試樣制備
[2] ISO 2142 鍛鋁、鎂及其合金 力學性能試驗用樣品和試樣的選擇
[3] GB／T 17600.1 鋼的伸長率換算 第1部分：碳素鋼和低合金鋼
[4] GB／T 17600.2 鋼的伸長率換算 第2部分：奧氏體鋼
[5] ISO 80000―1 量和單位 第一部分：一般原則
