GB/T 27943-2011 熱泵式熱回收型溶液調濕新風機組 （完整版）
1 范圍
1 范圍
本標準規定了熱泵式熱回收型溶液調濕新風機組(以下簡稱“機組”)的術語和定義、型式與基本參數、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于以吸濕性溶液為工質的、帶有排風全熱回收的、以熱泵驅動的溶液調濕新風機組。
本標準不適用于送風含濕量低于6g／kg的深度除濕場合的設備。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本適用于本文件。
GB／T 191 包裝儲運圖示標志
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB 4343.1 家用電器、電動工具和類似器具的電磁兼容要求 第1部分：發射
GB 4706.1-2005 家用和類似用途電器的安全 第1部分：通用要求
GB／T 9068 采暖通風與空氣調節設備噪聲聲功率級的測定 工程法
GB 9237 制冷和供熱用機械制冷系統 安全要求
GB／T 13306 標牌
GB／T 17061 作業場所空氣采樣儀器的技術規范
GB／T 17758-2010 單元式空氣調節機
GB／T 21087-2007 空氣-空氣能量回收裝置
JB／T 7249 制冷設備術語
JY／T 020 離子色譜分析方法通則
3 術語和定義
3.1
熱泵式熱回收型溶液調濕新風機組 heat pump driven liquid desiccant outdoor air processor with heat recovery
以電能作為驅動能源，將熱泵循環和溶液式空氣處理裝置結合起來，是集溶液式全熱回收段、溶液式調溫調濕段為一體的新風處理設備，具備對新風全熱回收、降溫除濕、加熱加濕等處理功能。
3.2
調濕溶液 liquid desiccant
具有對空氣除濕或加濕功能的無機鹽的水溶液，包括溴化鋰水溶液、氯化鋰水溶液、氯化鈣水溶液等。
3.3
制冷(熱)消耗功率 power input for cooling(heating)
在規定條件下，機組制冷(熱)消耗的功率，即除風機外機組所有用電設備消耗的總功率，單位：kW。
3.4
除(加)濕性能系數 coefficient of dehumidification(humidification)performance
在規定條件下，機組除(加)濕量對應的潛熱量與機組制冷(熱)消耗功率之比，單位：kW／kW。
3.5
制冷(熱)性能系數 coefficient of cooling(heating)performance
在規定條件下，機組制冷(熱)量與機組制冷(熱)消耗功率之比，單位：kW／kW。
4 型式與基本參數
4.1 型式
機組型式分類見表1。

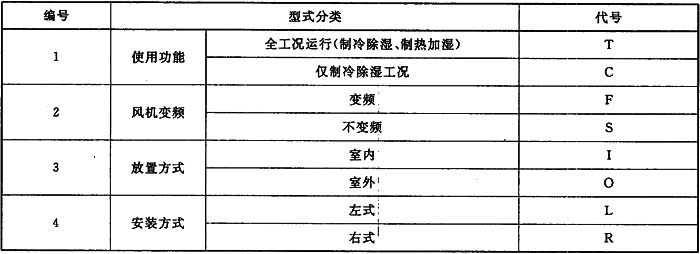

表1 機組型式分類
4.2 型號表示方法
機組的型號表示方法參見附錄A。
5 要求
6 試驗方法
7 檢驗規則
7.1 檢驗類別
檢驗分出廠檢驗、抽樣檢驗和型式檢驗。檢驗項目、要求和試驗方法按表6的規定。
7.2 出廠檢驗
每臺機組均應做出廠檢驗。
7.3 抽樣檢驗
機組應從出廠檢驗合格的產品中抽樣，抽樣方法按GB／T 2828.1進行。
8 標志、包裝、運輸和貯存
附錄A 熱泵式熱回收型溶液調濕新風機組型號編制方法
A.1 型號編制方法

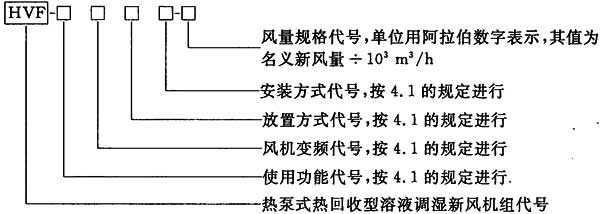

機組的型號由大寫字母和阿拉伯?dāng)?shù)字組成，具體表示方法為：
A.2 機組的型號示例
HVF-TSIL-02：表示可在制冷除濕、加熱加濕全工況運行、風機不變頻、室內放置、左式安裝方式的機組，名義新風量為2000m3／h。
HVF-CFOR-10：表示僅在制冷除濕工況運行、風機變頻、室外放置、右式安裝方式的機組，名義新風量為10000m3／h。
附錄B 熱泵式熱回收型溶液調濕新風機組除(加)濕量、制冷(熱)量的試驗方法
B.1 試驗方法
采用空氣焓差法進行測試，制冷(熱)量通過測定機組新風進口以及送風的空氣干、濕球溫度和空氣流量確定，機組除(加)濕量通過測試計算新風進口以及送風的空氣含濕量和空氣流量確定。
附錄C 熱泵式熱回收型溶液調濕新風機組送風攜帶溶液離子量的試驗方法
C.1 試驗方法
根據空氣采樣方法對送風側空氣進行采樣，按JY／T 020規定測定送風側的離子含量。
C.2 空氣采樣方法

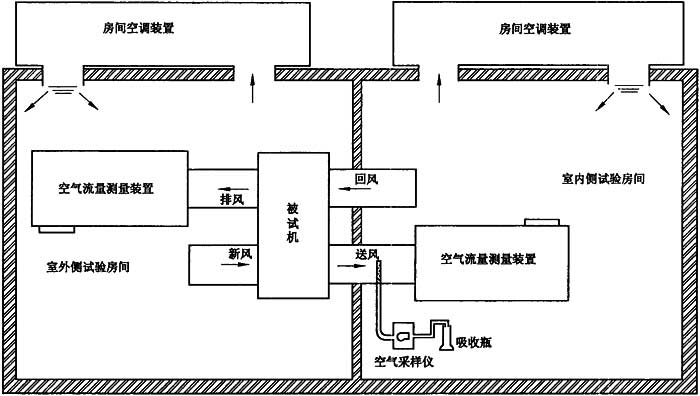

空氣采樣采取溶液吸收法，試驗原理見圖C.1，所用吸收液為去離子水。空氣采樣儀的空氣采樣點布置在機組接口的送風直管段上，距離機組出風口1倍以上管徑或管寬。根據GB／T 17061選用一臺空氣采樣儀，氣泡吸收管連接采樣儀的抽氣口。采樣時間3h，采樣空氣流速為0.6L／min。
圖C.1 試驗原理見圖
C.3 儀器定量分析
采樣完畢后，對吸收液中溶液離子含量按JY／T 020規定的離子色譜法進行分析。
