GB/T 50152-2012 混凝土結構試驗方法標準 （完整版）
1 總則
1.0.1 為確保混凝土結構試驗的質量，研究和正確評價混凝土結構和構件的性能，統一混凝土結構的試驗方法，制定本標準。
1.0.2 本標準適用于房屋和一般構筑物的鋼筋混凝土結構、預應力混凝土結構的試驗，包括：實驗室試驗、預制構件試驗、結構原位加載試驗、結構監測及動力特性測試。有特殊要求的試驗，處于高溫、負溫、侵蝕性介質等環境條件下的結構試驗，以及混凝土結構構件其他類型的試驗，應符合國家現行相關標準的規定或?qū)ｉT(mén)的試驗要求。
1.0.3 混凝土結構試驗除應符合本標準的規定外，尚應符合國家現行相關標準的規定。
2 術語和符號
3 基本規定
3.0.1 混凝土結構試驗前，應根據試驗?zāi)康闹贫ㄔ囼?yàn)方案。試驗方案宜包括下列內容；
1 試驗?zāi)康模涸囼?yàn)的背景及需要達到的目的；
2 試件方案：試驗試件設計、預制構件試驗中試件的選擇、結構原位加載試驗和結構監測中試件或試驗區域的選取等；
3 加載方案：試件的支承及加載模式、荷載控制方法、荷載分級、加載限值、持荷時間、卸載程序等。對于結構監測應相據實際工程情況確定荷載作用的方式；
4 量測方案：確定試驗所需的量測項目、測點布置、儀器選擇、安裝方式、量測精度、量程復核等；
5 判斷準則：根據試驗?zāi)康模_定試驗達到不同臨界狀態時的試驗標志，作為判斷結構性能的標準；
6 安全措施：保證試驗人員人身安全以及設備、儀表安全的措施。對結構進行原位加載試驗和結構監測時，宜避免結構出現不可恢復的永久性損傷。
3.0.2 試驗記錄應在試驗現場完成，關鍵性數據宜實時進行分析判斷?，F(xiàn)場試驗記錄的數據、文字、圖表應真實、清晰、完整，不得任意涂改。結構試驗的原始記錄應由記錄人簽名，并宜包括下列內容：
1 鋼筋和混凝土材料力學性能的檢測結果；
2 試驗試件形狀、尺寸的量測與外觀質量的觀察檢查記錄；
3 試驗加載過程的現象觀察描述；
4 試驗過程中儀表測讀數據記錄及裂縫草圖；
5 試件變形、開裂、裂縫寬度、屈服、承載力極限等臨界狀態的描述；
6 試件破壞過程及破壞形態的描述；
7 試驗影像記錄。
3.0.3 試驗記錄的初步整理、分析宜包括下列內容：
1 荷載與位移或變形的關系曲線；
2 試件的變形或位移分布圖；
3 試件的裂縫數量、裂縫寬度增長的表格或曲線；
4 試件的裂縫形態圖及描述；
5 試件的破壞狀態和性質；
6 對其他有關的試驗參數的測讀數據也應進行相應的整理和初步分析。
3.0.4 試驗結束后應對試驗結果進行下列分析：
1 試驗現象描述應按照實測的加載過程，結合實測的鋼筋、混凝土應變，對各級荷載作用下混凝土裂縫的產生和發展、鋼筋受力、達到臨界狀態以及最終破壞的特征及形態等進行描述；
2 根據試驗?zāi)康模瑧?yīng)對試件的加載位移關系、加載應變關系等進行分析，求得試件開裂、屈服.極限承載力的荷載實測值及相應位移、延性指標等量值，并分析其他需要探討和驗證的內容；
3 對于探索性試驗，應根據系列試件的試驗結果，確定影響結構性能的主要參數，分析其受力機理及變化規律，結合已有的理論進行推導.引申出新的理論或經驗公式，用以指導更深入的科學研究或工程實踐；
4 對于驗證性試驗，應根據試件的試驗結果和初步分析，對已有的結構理淪、計算方法和構造措施進行復核和驗證，并提出改進、完善的建議。
3.0.5 試驗報告應包括下列內容：
1 試驗概況：試驗背景、試驗?zāi)康?、?gòu)件名稱、試驗日期、試驗單位、試驗人員和記錄編號等；
2 試驗方案：試件設計、加載設備及加載方式、量測方案；
3 試驗記錄：記錄加載程序、儀表讀數、試驗現象的數據、 文字、圖像及視頻資料；
4 結果分析：試驗數據的整理，試驗現象及受力機理的初步分析；
5 試驗結論：根據試驗及分析結果得出的判斷及結論。
3.0. 6 試驗報告應準確全面，并應符合下列規定：
1 試驗報告應滿足試驗?zāi)康暮驮囼?yàn)方案的要求；
2 對于試驗數據的數字修約應滿足運算規則，計算精度應符合相應的要求；
3 試驗報告中的圖表應準確、清晰；
4 必要時還應進行試驗參數與試驗結果的誤差分析。
3. 0. 7 試驗記錄及試驗報告應分類整理，妥善存檔保管。
4 材料性能
4.0.1 混凝土結構試驗中用于計算和分析的有關材料性能的參數應通過實測確定。
4.0.2 實驗室試驗中試件的混凝土性能參數，當有可靠經驗時可按下列方法確定：
1 同批澆筑試件的每一強度等級混凝土，應制作不少于6個立方體試塊作為一組，并與試件同條件養護；試驗周期較長時，宜適當增加試件組數；需要測定不同齡期混凝土強度或有其他特殊要求時，可根據試驗需要適當增加試塊的組數；
2 混凝土立方體抗壓強度實測值應在每組立方體試塊抗壓強度實測值中，去掉最大值和最小值，取其余試塊抗壓強度實測值的平均值；

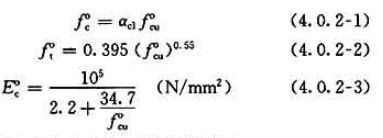

3 根據混凝土立方體抗壓強度實測值
，按下列公式推算混凝土的軸心抗壓強度
、軸心抗拉強度
及彈性模量
等性能參數，并作為計算分析的依據。
式中：f°cu——混凝土的立方體抗壓強度實測值；
f°c——混凝土實際軸心抗壓強度的推算之；
f°t——混凝土實際軸心抗拉強度的推算值；
ac1——混凝土棱柱體與立方體的抗壓強度比值，對C50及以下取0.76，對C80取0.82，中間線性取值；
E°c——混凝土實際彈性模量的推算值；
4 測定材料性能的混凝土試塊試驗方法應符合現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081的有關規定。
4.0.3 試件的鋼筋材料性能測試應符合下列規定：
1 鋼筋試樣應在制作試件的同批鋼筋中抽取，每種規格的鋼筋按有關標準取不少于2個試樣；
2 應根據需要測定鋼筋的屈服強度、極限強度、彈性模量和最大力下的總伸長率；
3 鋼筋的材性實測值應取鋼筋材性試樣測試結果的平均值；
4 當試驗有需要時，可測定鋼筋的應力—應變曲線；
5 根據試驗?zāi)康模€可進行冷彎、反復彎曲、沖擊韌性及可焊性、機械連接性能等試驗。
4.0.4 當需要進一步核實試件的材性參數時，可在試驗完成后直接從試件受力較小的部位鉆取混凝土芯樣或截取鋼筋試樣，補充進行力學性能測試。
4.0.5 進行結構原位加載試驗及結構監測時，宜根據現行國家標準《建筑結構檢測技術標準》GB／T 50344等規定的方法，對結構中的鋼筋、混凝土材料性能進行檢測、評估取值，并應符合下列規定：
1 當有條件時宜根據施工資料或已有的材料性能的試驗資料，確定其性能參數；
2 結構實體材料的取樣應有代表性；
3 材料樣品的取樣，應減少對既有結構的損傷；
4 混凝土材料實體強度宜根據不少于兩種檢測方法得到的結果，綜合分析確定。
4.0.6 當其他材料、部件及鋼筋焊接、機械連接、預應力筋的錨夾具和連接器、植筋、漿錨接頭等對試驗結果有明顯影響時，也應對其進行性能測試。
5 試驗加載
6 試驗量測
7 實驗室試驗
8 預制構件試驗
9 原位加載試驗
10 結構監測與動力測試
11 試驗安全
11.0.1 結構試驗方案應包含保證試驗過程中人身和設備儀表安全的措施及應急預案。試驗前試驗人員應學習、掌握試驗方案中的安全措施及應急預案；試驗中應設置熟悉試驗工作的安全員，負責試驗全過程的安全監督。
11.0.2 制定結構加載方案時，應采用安全性高、有可靠保護措施的加載方式，避免在加載過程中結構破壞或加載能量釋放傷及試驗人員或造成設備、儀表?yè)p壞。
11.0.3 在試驗準備工作中，試驗試件、加載設備、荷載架等的吊裝，設備儀表、電氣線路等的安裝，試驗后試件和試驗裝置的拆除，均應符合有關建筑安裝工程安全技術規定的要求。吊車司機、起重工、焊工、電工等試驗人員需經專業培訓，且具有相應的資質。試驗加載過程中，所有設備、儀表的使用均應嚴格遵守有關的操作規程。
11.0.4 試驗用的荷載架、支座、支墩、腳手架等支承及加載裝置均應有足夠的安全儲備，現場試驗的地基應有足夠的承載力和剛度。安裝試件的固定連接件、螺栓等應經過驗算，并保證發生破壞時不致彈出傷人。
11.0.5 試驗過程中應確保人員安全，試驗區域應設置明顯的標志。試驗過程中，試驗人員測讀儀表、觀察裂縫和進行加載等操作均應有可靠的工作臺或腳手架。工作臺和腳手架不應妨礙試驗結構的正常變形。
11. 0.6 試驗人員應與試驗設施保持足夠的安全距離，或設置專門的防護裝置，將試件與人員和設備隔離，避免因試件、堆載或試驗設備倒塌及傾覆造成傷害。對可能發生試件脆性破壞的試驗，應采取屏蔽措施，防止試件突然破壞時碎片或者錨具等物體飛出危及人身、儀表和設備的安全。

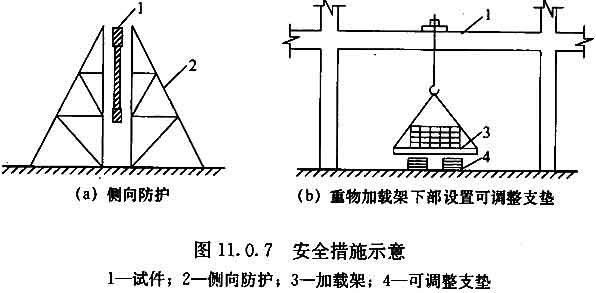

11.0. 7 對桁架、薄腹梁等容易傾覆的大型結構構件，以及可能發生斷裂、墜落、倒塌、傾覆、平面外失穩的試驗試件，應根據安全要求設置支架、撐桿或側向安全架，防止試件倒塌危及人員及設備安全。支架、撐桿或側向安全架與試驗試件之間應保持較小間隙，且不應影響結構的正常變形；懸吊重物加載時，應在加載盤下設置可調整支墊，并保持較小間隙，防止因試件脆性破壞造成的墜落(圖11.0.7)。
11.0.8 試驗用的千斤頂、分配梁、儀表等應采取防墜落措施。儀表宜采用防護罩加以保護。當加載至接近試件極限承載力時，宜拆除可能因結構破壞而損壞的儀表，改用其他量測方法；對需繼續量測的儀表，應采取有效的保護措施。

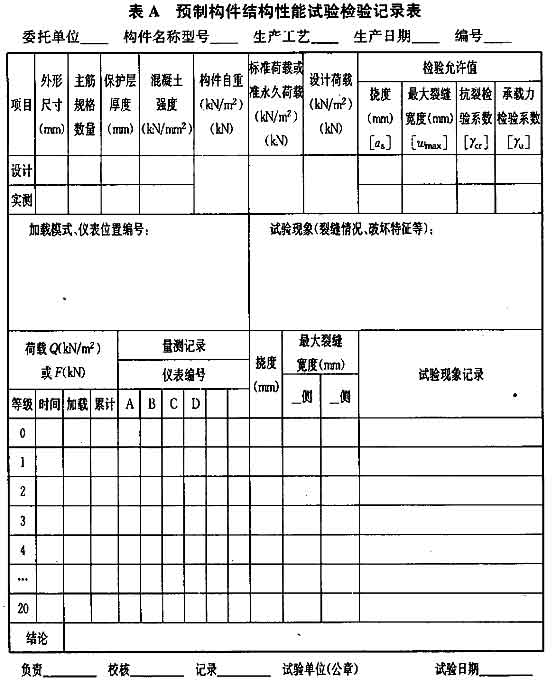

附錄A 預制構件結構性能試驗檢驗記錄表
附錄A 預制構件結構性能
試驗檢驗記錄表

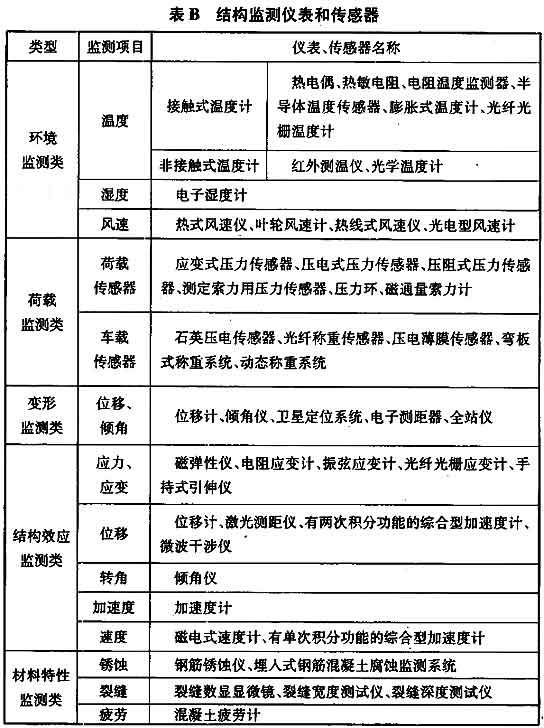

附錄B 結構監測儀表和傳感器
附錄B 結構監測儀表和傳感器
