GB 50199-2013 水利水電工程結構可靠性設計統-標準 （完整版）
1 總 則
1.0.1 為統一水利水電工程結構可靠性設計的基本原則和設計標準，使水工結構設計符合安全適用、經濟合理、技術先進的要求，制定本標準。
1.0.2 本標準適用于各類水工建筑物整體結構、結構構件以及地基基礎的設計，也適用于施工階段和使用階段的結構設計及既有結構的可靠性評定。
1.0.3 水工結構設計宜采用以概率理論為基礎、以分項系數表達的極限狀態設計方法。當缺乏統計資料時，結構設計可根據可靠的工程經驗或必要的試驗研究進行，也可采用容許應力法或單一安全系數法等方法進行。
1.0.4 各類水工結構設計規范應共同遵守本標準規定的基本準則，并對計算分析、細部構造設計、材料性能、施工質量、運行條件及維護等提出相應的規定。
1.0.5 水利水電工程結構可靠性設計，除應執行本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 極限狀態設計原則
5 結構上的作用和環境影響
6 材料和巖土性能及幾何參數
7 結構分析和試驗輔助設計
8 分項系數概率極限狀態設計方法
9 可靠性管理
9.0.1 為保證結構具有規定的可靠性，除應進行必要的設計計算外，還應對結構的材料性能、施工質量、使用和維護等提出相應的技術要求。
9.0.2 水工結構的設計應由具有相應資格的單位和技術人員進行。
9.0.3 水工結構的設計應符合有關荷載、抗震、地基基礎等國家現行標準的規定。
9.0.4 水工結構的設計應對結構可能受到的偶然作用、環境影響等采取必要的防護措施。
9.0.5 水工結構應按設計規定的用途使用，并應定期檢查結構狀況，進行必要的維護和維修；當需變更使用用途時，應進行設計復核和采取必要的安全措施。
9.0.6 水工結構在達到設計使用年限后，應按本標準附錄G進行既有結構的可靠性評定。
附錄A 隨機變量的統計參數和概率分布
附錄B 結構可靠指標的計算方法和目標可靠指標的確定
附錄C 作用的統計參數和概率分布
C.0.1 水工結構上若干作用隨時間的變化可按表C.0.1進行分類。
C.0.2 作用的標準值可按下列公式計算：
1 當作用為正態分布時，作用的標準值可按下列公式計算：
式中：Fk——作用的標準值；
μf——作用的平均值；
δf——作用的變異系數；
Kf2——作用標準值在標準正態分布概率pf2的反函數。
2 當作用為極值Ⅰ型分布時，作用的標準值可按下式計算：
C.0.3 在設計基準期內最大值的概率分布，對于風、雪壓力以及天然河道、湖泊的靜水壓力等無人為控制的可變作用，當用極值統計法確定時，可變作用可按下列步驟進行計算：
1 應將設計基準期分為n個時段，時段τ的選擇宜使每時段的作用最大值相互獨立。每個時段長度可用下式計算：
式中：τ——每個時段的長度；
T——設計基準期；
n——時段數。
2 對時段τ內的作用最大值進行調查統計，每個時段選一個作用最大值Qi，可取得Qi的數據樣本。

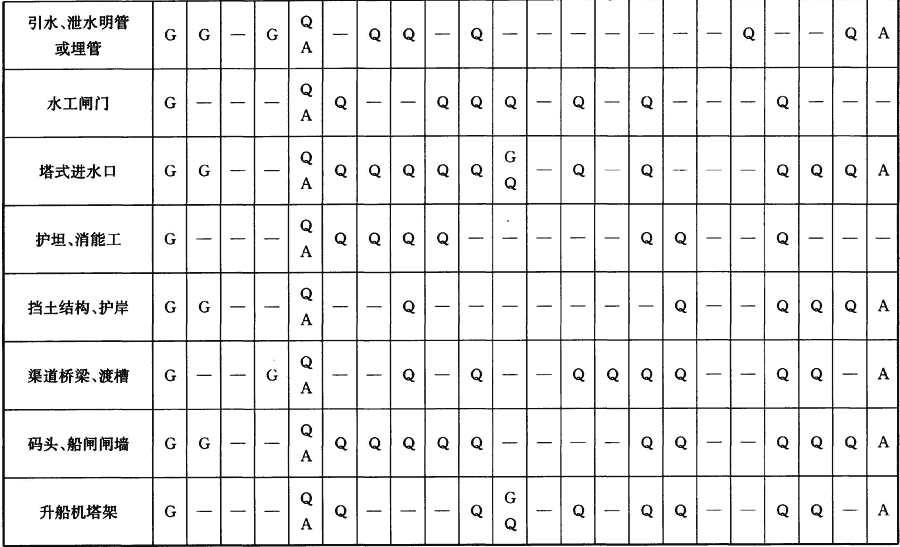

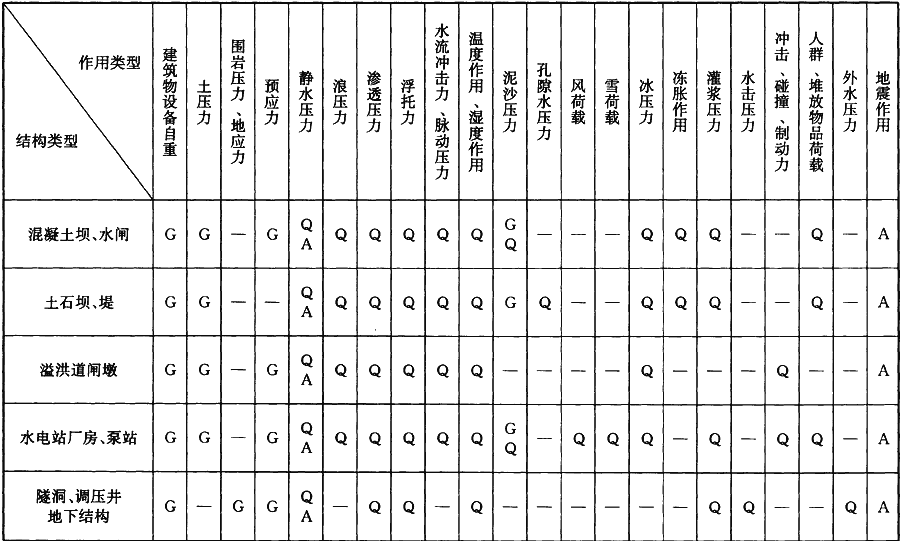

表C.0.1 水工結構作用隨時間變化的分類
注：G、Q、A分別代表永久作用、可變作用和偶然作用。
3 可對Qi的樣本進行統計分析，計算統計參數估計值，作出樣本的頻數直方圖，估計概率分布，并經概率分布擬合優度檢驗，選定時段τ內的作用最大值概率分布函數Fτ(Qi)。
4 根據時段內的作用最大值概率分布函數Fτ(Qi)，可按下式計算設計基準期內作用最大值QT的概率分布函數：
式中：FT(QT)——設計基準期內作用最大值QT的概率分布函數；
Fτ(Qi)——時段τ內的作用最大值概率分布函數。
5 由時段概率分布函數Fτ(Qi)的統計參數μQi、σQi推求設計基準期內作用最大值QT的統計參數μQT、σQT。
當Fτ(Qi)符合極值Ⅰ型分布時，F(xiàn)T(QT)也符合極值Ⅰ型分布，其統計參數應按下列公式計算：
式中：μQT——設計基準期內作用最大值QT的均值；
μQi——時段τ內的作用最大值Qi的均值；
σQi——時段τ內的作用最大值Qi的標準差；
σQT——設計基準期內作用最大值QT的標準差。
C.0.4 可變作用的標準值也可由可變作用在設計基準期T內最大值概率分布中指定概率p的分位值。此時，對標準值Qk在設計基準期內最大值分布上的超越概率應為1—P。
C.0.5 一般情況下，可采用重現期TR來表達可變作用的標準值Qk。重現期是指連續兩次超過作用值Qk的平均間隔時間，Qk的概率分布函數可按下式計算：
式中：F(Qk)——可變作用標準值Qk的概率分布函數；
TR——重現期。
重現期TR、概率p和確定標準值的設計基準期T可按下式計算：
在重現期較長的情況下，還可用下式進行近似計算：
附錄D 結構抗力的統計參數和概率分布
D.0.1 影響結構抗力不定性的因素應包括結構材料、巖、土、地基等的性能以及幾何參數和計算模式的不定性等。
D.0.2 結構材料、巖、土和地基的性能應符合下列規定：
1 結構材料、巖、土和地基性能的不定性應符合下列規定：
1)結構材料、巖、土和地基性能的不定性K M應按下列公式計算：
式中：KM——反映結構材料、巖、土和地基性能不定性的參數；
K0——反映結構中材料、巖、土和地基試件性能與材料、巖、土和地基試件性能差異的系數；
Kf——反映材料、巖、土地和地基試件的性能值與性能標準值差異的系數；
fc——結構中材料、巖、土和地基試件的性能值；
fs——材料、巖、土和地基試件的性能值；
fk——材料性能的標準值；
w0——考慮材料缺陷、施工質量、尺寸效應、加荷速度、試驗方法、時間效應等因素影響的系數。
2)結構材料、巖、土和地基性能不定性KM的平均值μKM和變異系數δKM可按下列公式計算：
式中：μKM——結構材料、巖、土和地基性能不定性KM的平均值；
δKM——結構材料、巖、土和地基性能不定性KM的變異系數；
μK0——K0的平均值；
μm——材料性能的平均值；
δK0——K0的變異系數；
δm——材料性能的變異系數。
2 試件材料、巖、土和地基強度性能標準值宜符合下列規定：
1)當概率分布為正態分布時，可按下式計算：
式中：Km2——見式(8.4.4-3)。
2)當概率分布為對數正態分布時，可按下式計算：
D.0.3 結構幾何參數應符合下列規定：
1 結構幾何參數的不定性反映結構實際尺寸與其標準值的差異。幾何參數的不定性用Ka表示，應按下式計算：
式中：Ka——反映結構幾何參數不定性的參數；
a、ak——結構的幾何參數實際值和標準值。
2 幾何參數不定性Ka的平均值和變異系數可按下列公式計算：
式中：μKa——幾何參數不定性Ka的平均值；
μa——結構幾何參數實際值的平均值；
δKa——結構幾何參數不定性的變異系數；
δa——結構幾何參數實際值的變異系數。
3 當結構截面最小尺寸大于3m時，其制作尺寸偏差與截面尺寸相比可忽略不計，幾何參數可視為常量。
D.0.4 結構抗力的統計參數和概率分布應符合下列規定：
1 綜合抗力不定性附加變量可按下式計算：
式中：KR——結構抗力不定性附加變量；
R——結構或結構構件中的真實抗力；
RK——以規范規定的材料性能和幾何參數標準值及抗力計算公式求得的綜合抗力值；
Kp——結構抗力計算不定性附加變量，可按工程經驗判斷確定。
2 單一材料的結構或結構構件綜合抗力不定性附加變量KR的平均值及其變異系數可按下列公式計算：
式中：μKR——KR的平均值。
δKR——KR的變異系數。
3 復合材料的結構或結構構件及非線性函數表示的綜合抗力可用誤差傳遞方法計算。
4 結構綜合抗力R的概率分布可假定為對數正態。
附錄E 試驗輔助設計
附錄F 結構系數的計算方法
F.0.1 結構系數計算應具備下列條件：
1 應已知結構的分項系數極限狀態設計表達式、結構重要性系數γ0和設計狀況系數ψ。
2 應已知作用的概率分布模型、平均值、變異系數以及作用效應計算模式不定性的統計參數和作用的標準值及分項系數。
3 應已知結構材料性能的概率分布模型、平均值、變異系數以及抗力的計算模式不定性的統計參數和材料性能的標準值及分項系數。
4 應已確定結構目標可靠指標βt。
F.0.2 結構系數的計算可按下列步驟進行：
1 可假設結構系數γd的初始值γd0，利用已知的作用和材料性能的標準值、分項系數，根據分項系數極限狀態設計式計算出結構的幾何尺寸。
2 利用求得的結構幾何尺寸、作用和結構材料性能的統計參數和作用效應與抗力的計算模式不定性統計參數，可計算出抗力和作用效應的相應參數，并可依據概率極限狀態方程按本標準附錄B的方法計算βi。
3 算得的可靠指標與目標可靠指標可按下式進行比較：
式中：βi——第i步計算得到的可靠指標；
βt——目標可靠指標；
ε——允許誤差。
4 當本條第3款不能滿足時，重復上述1～3各步驟。γd可按下式計算：
式中：△γd——計算γd時采用的步長。
5 當本條第3款能滿足時，則假定的γd即為所求。
F.0.3 選定規范采用的結構系數的方法和步驟：
1 對于同類結構，應根據影響結構系數計算的各種因素對工程造價大小的影響程度，確定各種因素的加權系數。
2 已知目標可靠指標βt、相應的結構重要性系數γ0、材料性能分項系數γm、作用分項系數γf、設計狀況系數ψ，可按分項系數設計式計算各種設計狀況下的結構系數γdi、。
3 可根據各種因素的加權系數對結構系數γdi加權平均，求得γd。也可從各種設計狀況下算得的一系列γdi中，綜合分析選出一個γd。
4 利用上述得出的結構系數γd和相應的各種其他分項系數，可進行試設計，并可根據試設計成果和工程設計經驗分析判斷，最終確定規范選用的γd值。
