GB/T 18743-2002 流體輸送用熱塑性塑料管材簡支梁沖擊試驗方法 （完整版）
1 范圍
1 范圍
本標準規定了用簡支梁沖擊試驗測定流體輸送用熱塑性塑料管材沖擊強度的方法和測試參數。
本標準適用于均聚和共聚聚丙烯(PP-H、PP-B、PP-R)管材，未增塑聚氯乙烯(PVC-U)管材，經改性后高抗沖的聚氯乙烯(PVC-Hi)管材，氯化聚氯乙烯(PVC-C)管材，丙烯腈-丁二烯-苯乙烯和丙烯腈-苯乙烯-丙烯酸(ABS、ASA)管材。
2 引用標準
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB／T 1043―1993 硬質塑料簡支梁沖擊試驗方法(neq ISO 179：1982)
3 原理
3 原理
一小段管材或機械加工制得的無缺口條狀試樣在規定的測試溫度Tc下進行預處理。然后以規定的跨度將試樣在水平方向呈簡支梁式支撐，用具有給定沖擊能量的擺錘在支撐中線處迅速沖擊一次。
對規定數目的試樣沖擊后，以試樣破壞數對被測試樣總數的百分比表示試驗結果。
4 設備
4.1 沖擊測試儀
按GB／T 1043規定并符合下列要求：
a) 沖擊速度為3.8 m／s；
b) 擺錘應能提供15 J或50 J的沖擊能量，沖擊刀刃夾角30°±1°，端部圓弧半徑(2±0.5)mm；

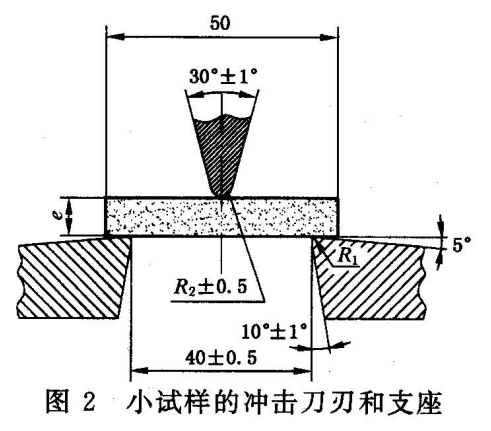

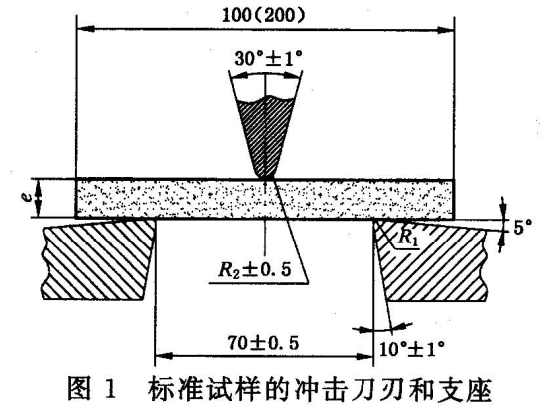

c) 縱向切割的試樣的支撐方式如圖1、圖2；

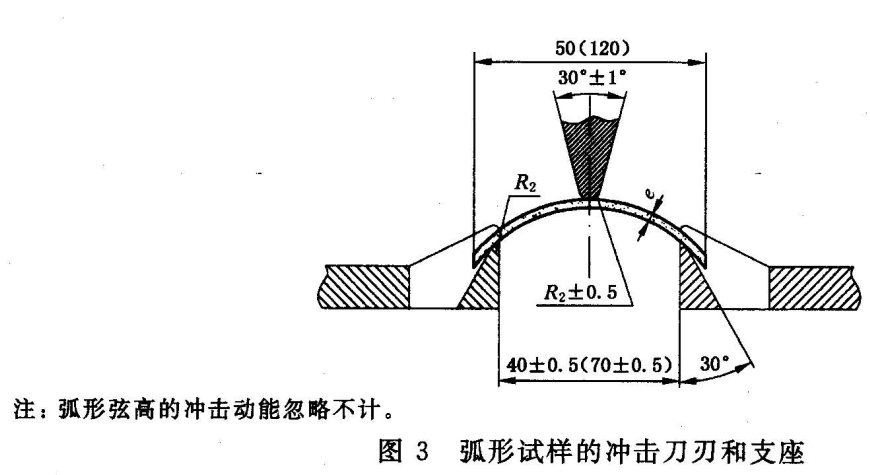

d) 環向切割的試樣的支撐方式如圖3。
4.2 試樣預處理設備
一個恒溫控制的空間或浴槽，能夠使試樣達到規定的測試溫度Tc。
5 試樣
5.1 制備
根據5.2.1、5.2.2、5.2.3的規定從管材上切割下試樣。對于均聚和共聚聚丙烯管材，如果所切試樣的壁厚e小于等于10.5 mm，保留試樣厚度，試樣無需加工；如果壁厚e大于10.5 mm，則從外表面起加工至試樣成薄片狀，其厚度為(10±0.5)mm，加工過的表面用細砂紙(顆粒≥220目)沿長度方向磨光。試樣表面應平整、光滑，無毛刺。
5.3 試樣數量
試樣數量應在產品標準中規定。
6 預處理
6 預處理
將試樣放在符合規定測試溫度Tc的水浴或空氣浴中對試樣進行預處理，時間按表2規定。在仲裁檢驗時，應使用水浴。
表2 預處理時間
7 試驗條件

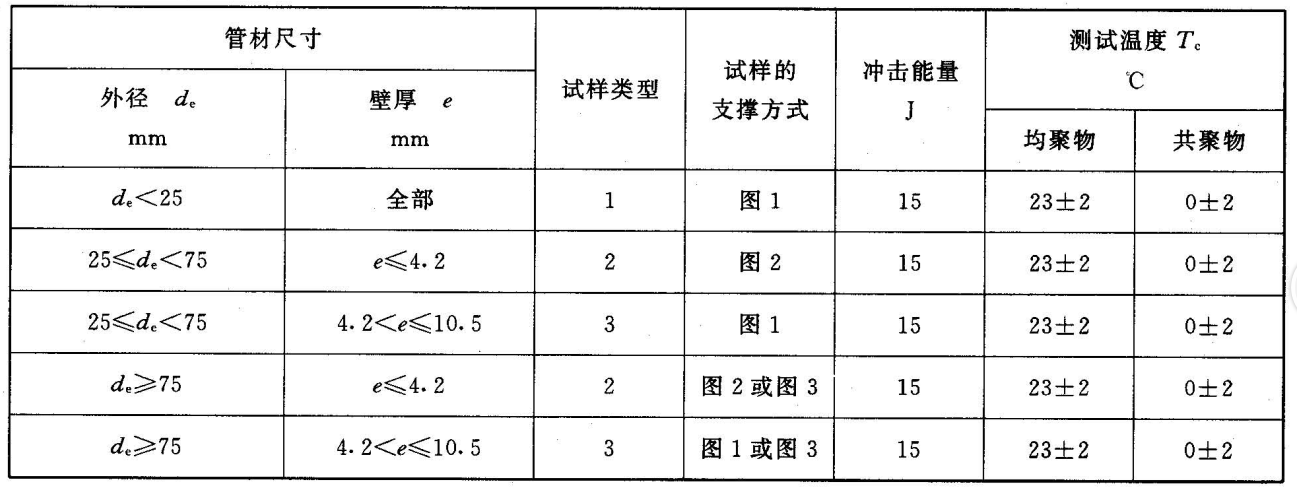

7.1 均聚和共聚聚丙烯管材的試驗條件見表3。
表3 均聚聚丙烯和共聚聚丙烯管材試驗條件

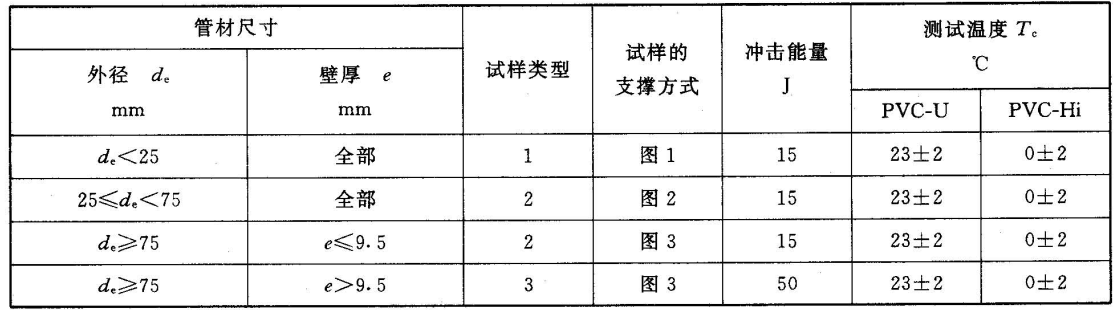

7.2 未增塑聚氯乙烯和高抗沖聚氯乙烯管材試驗條件見表4。
表4 未增塑聚氯乙烯和高抗沖聚氯乙烯管材試驗條件

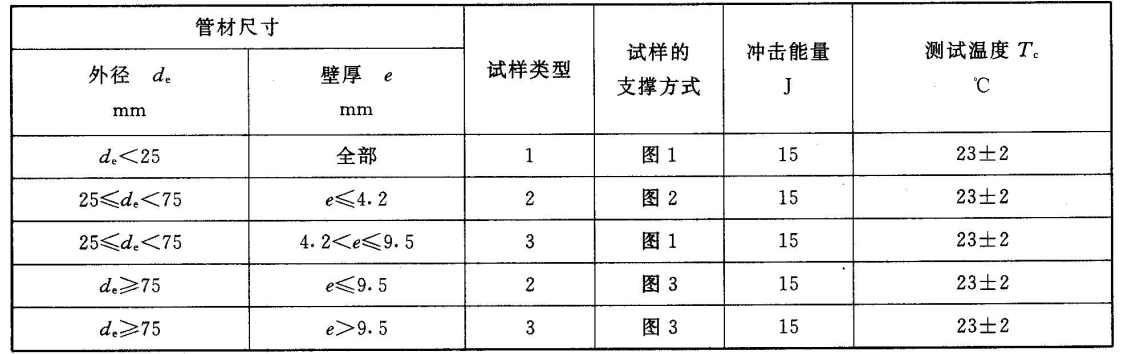

7.3 氯化聚氯乙烯管材的試驗條件見表5。
表5 氯化聚氯乙烯管材試驗條件
7.4 丙烯腈-丁二烯-苯乙烯和丙烯腈-苯乙烯-丙烯酸管材的試驗條件見表6。
表6 丙烯腈-丁二烯-苯乙烯和丙烯腈-苯乙烯-丙烯酸管材的試驗條件
8 試驗步驟
8.1 將已測量尺寸的試樣從預處理的環境中取出，置于相應的支座上，按規定的方式支撐，在規定時間內(時間取決于Tc和環境溫度丁之間的溫差)，用規定能量對試樣外表面進行沖擊。
a) 若溫差小于或等于5℃，試樣從預處理環境中取出后，應在60 s內完成沖擊；
b) 若溫差大于5℃，試樣從預處理環境中取出后，應在10 s內完成沖擊。
8.2 若超過上述規定的時間，但超過的時間不大于60 s，則可立即在預處理溫度下對試樣進行再處理至少5 min，并按8.1重新測試。否則應放棄該試樣或按本標準第6章規定對試樣重新進行預處理。
8.3 沖擊后檢查試樣破壞情況，記下斷裂或龜裂情況。如有需要可記錄相關標準中規定的其他破壞現象。
8.4 重復試驗步驟8.1～8.3，直到完成規定數目的試樣。
9 結果表示
9 結果表示
以試樣破壞數對被測試樣總數的百分比來表示試驗結果。
10 試驗報告
10 試驗報告
a) 注明采用本標準號；
b) 管材尺寸和材料、來源；
c) 試樣的類型及取樣方向；
d) 預處理介質(空氣或水浴)及測試溫度Tc，用攝氏度表示；
e) 擺錘能量，單位為焦耳；
f) 環境溫度T，以攝氏度表示；
g) 試驗結果：
1) 被測試樣總數；
2) 破損數；
3) 破損百分數；
h) 任何標準中沒有規定的可能影響試驗結果的情況；
i) 試驗日期、試驗人員。
