GB 50019-2015 工業建筑供暖通風與空氣調節設計規范 （完整版）
1 總 則
1.0.1 為了工業企業改善勞動條件，提高勞動生產率，保證產品質量和人身安全，在供暖、通風與空氣調節設計中采用先進技術，合理利用和節約能源與資源，保護環境，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的工業建筑物及構筑物的供暖、通風與空氣調節設計。本規范不適用于有特殊用途、特殊凈化與特殊防護要求的建筑物、潔凈廠房以及臨時性建筑物的供暖、通風與空氣調節設計。
1.0.3 供暖、通風與空氣調節設計方案應根據生產工藝要求以及建筑物的用途與功能、使用要求、冷熱負荷構成特點、環境條件、能源狀況，結合現行國家相關衛生、安全、節能、環保等方針政策，會同相關專業通過綜合技術經濟比較確定。在設計中宜采用新技術、新工藝、新設備、新材料。
1.0.4 供暖、通風與空氣調節設計中，應明確施工及驗收的要求以及應執行的相關施工及驗收規范。當對施工及驗收有特殊要求時，應在設計文件中加以說明。
1.0.5 工業建筑供暖、通風與空氣調節設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 工業建筑 industrial building
生產廠房、倉庫、公用輔助建筑以及生活、行政輔助建筑的統稱。
2.0.2 活動區 activity area
本規范中特指建筑物內人的活動區，一般指從地面、樓面或操作平臺以上3m以內的空間。
2.0.3 工作地點 work site
人員從事職業活動或進行生產管理而經常或定時停留的崗位或作業地點。
2.0.4 爆炸性氣體環境 explosive gas atmosphere
大氣條件下，氣體、蒸氣或霧狀的可燃物質與空氣構成的混合物，在該混合物中點燃后，燃燒將傳遍整個未燃燒混合物的環境。
2.0.5 干式除塵 dry-type collection
捕集下來的粉塵或煙塵呈干態，未增加含濕量的除塵方法。
2.0.6 濕式除塵 wet separation
捕集下來的粉塵或煙塵呈泥漿狀的除塵方法。
2.0.7 工藝性空調 industrial air conditioning system
指以滿足生產工藝要求為主、人員舒適為輔，對室內溫度、濕度、潔凈度有較高要求的空調系統。
2.0.8 舒適性空調 comfort air conditioning
為滿足人員工作與生活需要設置的空調。
2.0.9 分區兩管制水系統 zoning two-pipe water system
按建筑物的負荷特性將空氣調節水路分為冷水和冷熱水合用的兩個兩管制系統。
2.0.10 二流體加濕 two fluid humidification
利用壓縮空氣霧化水，并利用細水霧加濕空氣的技術。
2.0.11 礦井空氣調節 mine air conditioning
嚴寒及寒冷地區的礦井，為了防止冬季井口結冰或為了維持作業面一定的環境溫度，對礦井進風進行加熱的技術；以及原始巖溫較高的熱井或深井，為了維持作業面一定的環境溫度，對礦井進行人工制冷、空調降溫的技術。
3 基本規定
3.0.1 建筑室內環境的熱舒適性評價應符合現行國家標準《中等熱環境PMV和PPD指數的測定及熱舒適條件的規定》GB／T 18049的有關規定，評價指標預計平均熱感覺指數(PMV)值宜大于或等于—1，并宜小于或等于1，預計不滿意者的百分數(PPD)值宜小于或等于27％。
3.0.2 高溫作業場所應采取隔熱降溫措施。高溫作業場所應符合現行國家標準《高溫作業分級》GB／T 4200的有關規定，并應對作業環境進行分級、評價。
3.0.3 供暖、通風與空調設備應按設計工況選型。
3.0.4 在供暖、通風與空氣調節系統設計中，應留有設備、管道及配件所必需的安裝、操作和維修的空間，并應在建筑設計中預留安裝和維修用的孔洞。對于大型設備及管道應設置運輸通道和起吊設施。
3.0.5 在供暖、通風與空氣調節設計中，對有可能造成人體傷害的設備及管道應采取安全防護措施。
3.0.6 位于地震區或濕陷性黃土地區的工程，在供暖、通風與空氣調節設計中應根據需要分別采取防震和防沉降措施。
3.0.7 供暖空調系統的水質應符合現行國家標準《工業鍋爐水質》GB／T 1576或《采暖空調系統水質》GB／T 29044的有關規定。
3.0.8 通風、空調及制冷設備在下列情況下應設置備用設備：
1 防毒、防爆通風設備，設備停止運行會造成安全事故，或僅允許設備短時間停止運行時；
2 通風、空調及制冷設備，設備停止運行會造成所負擔區域工藝系統運行異常，且會造成經濟損失甚至事故，危害較大時。
3.0.9 蒸汽凝結水應回收利用。
3.0.10 供暖、通風、空調系統在技術經濟條件合理時，應進行余熱回收。
3.0.11 供暖、通風、空調水系統設備、管道及其部件等，其工作壓力不應大于允許承壓。
4 室內外設計計算參數
5 供 暖
6 通 風
7 除塵與有害氣體凈化
8 空氣調節
9 冷源與熱源
10 礦井空氣調節
11 監測與控制
12 消聲與隔振
13 絕熱與防腐
附錄A 室外空氣計算參數

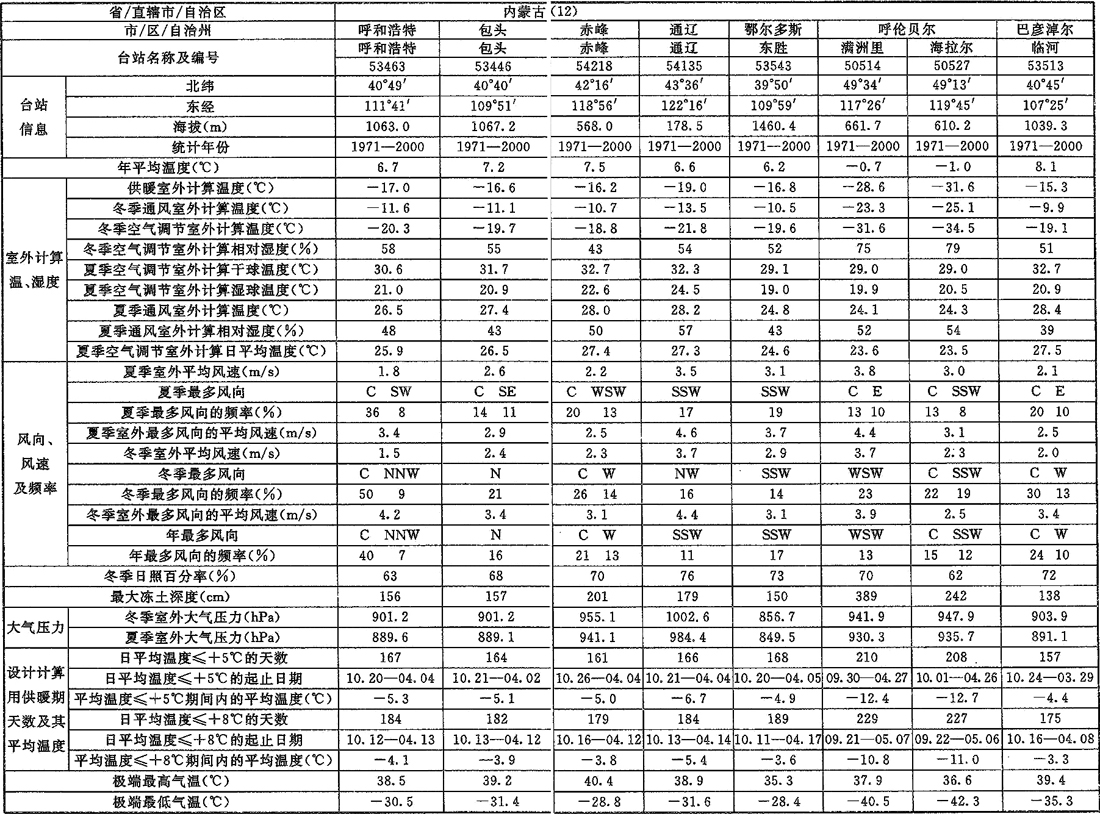

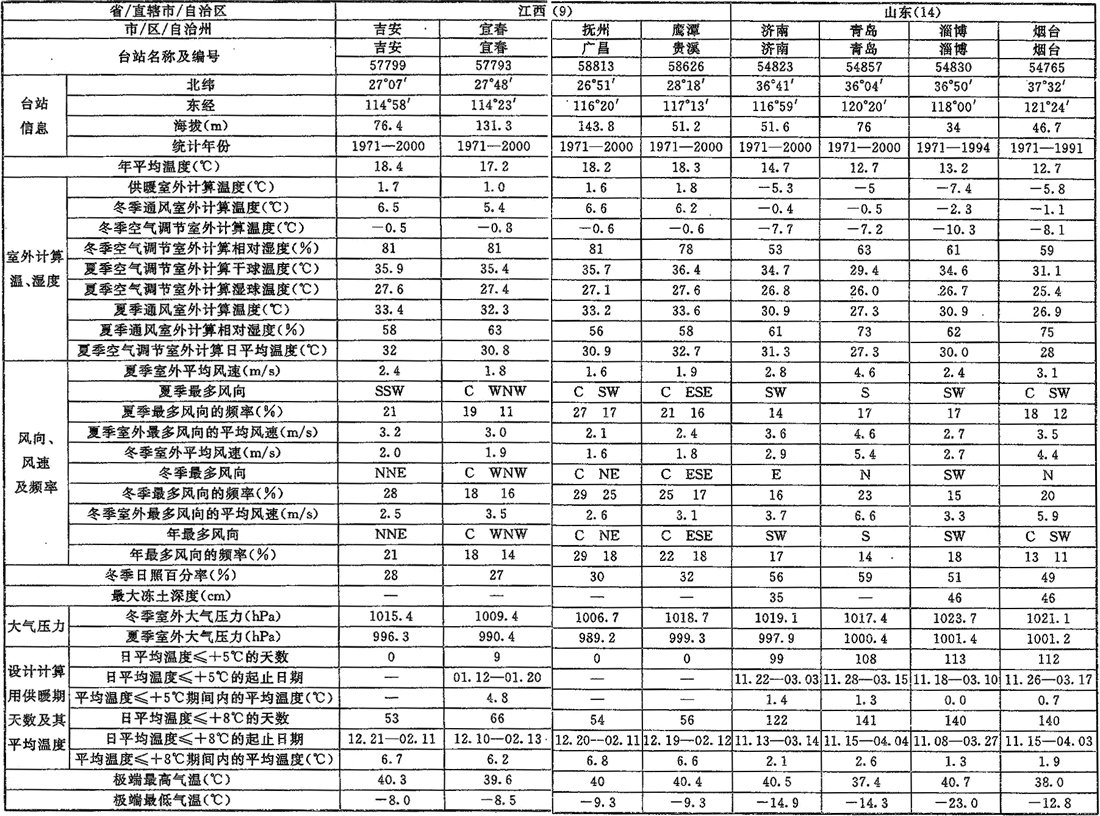

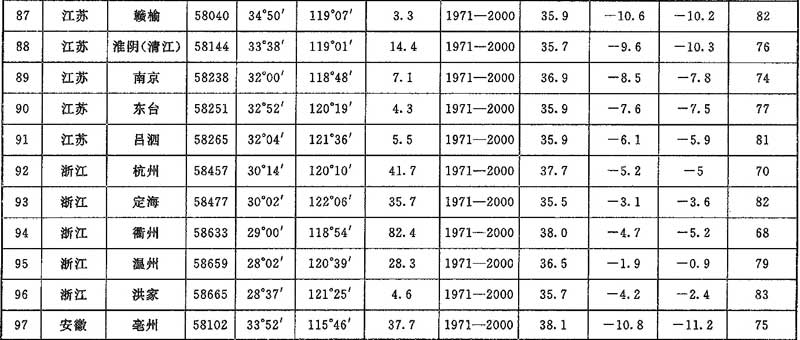

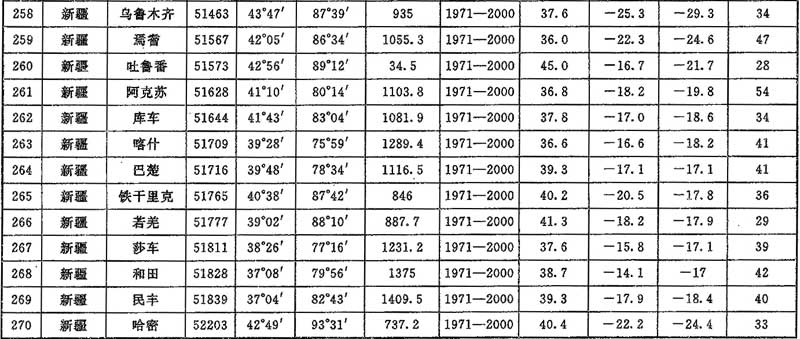

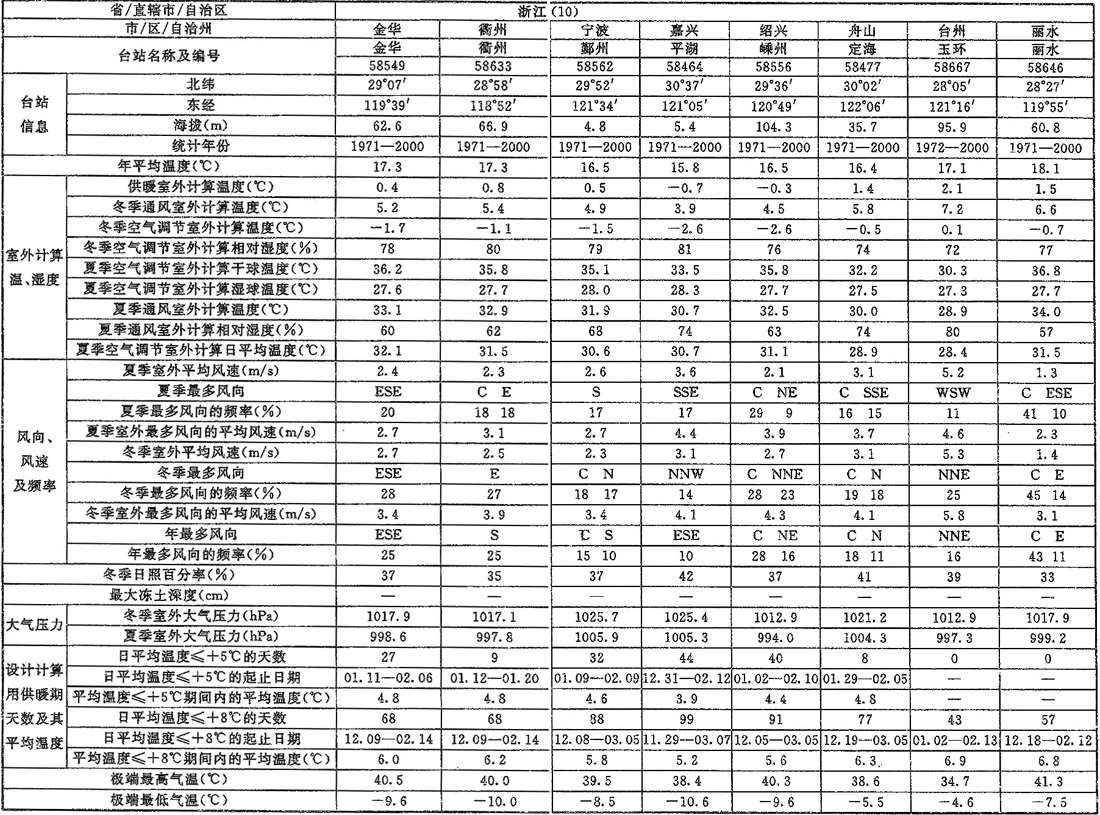

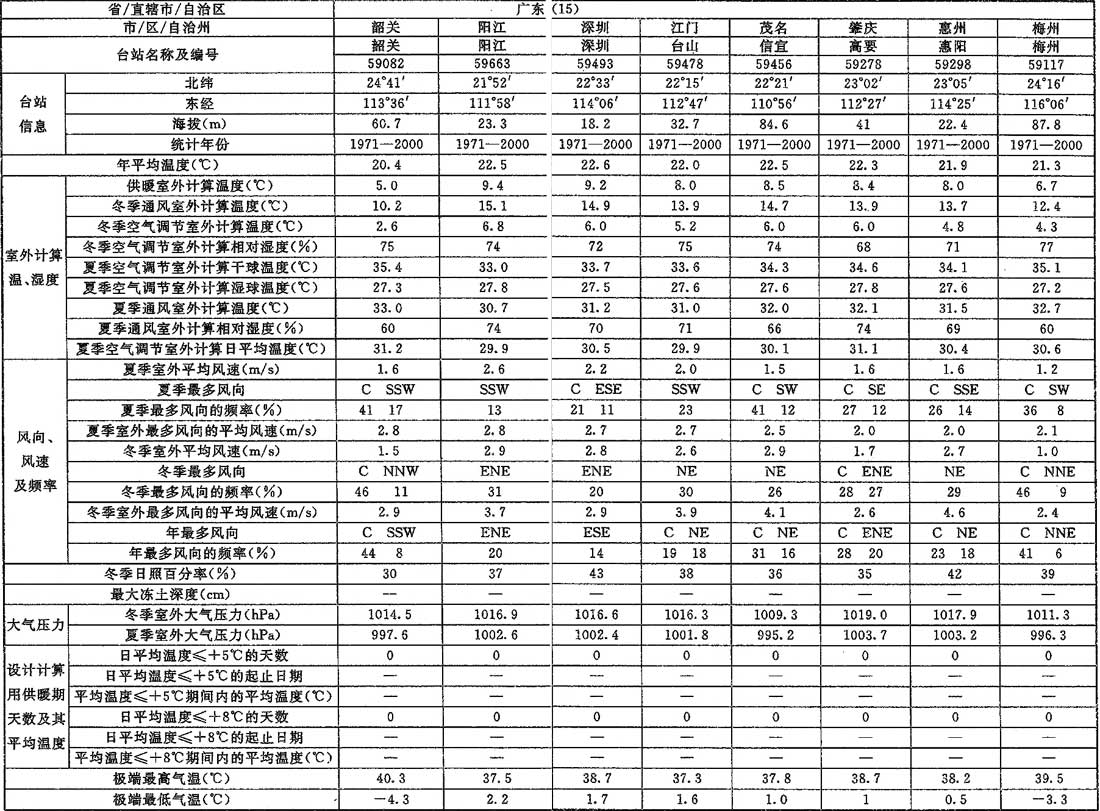

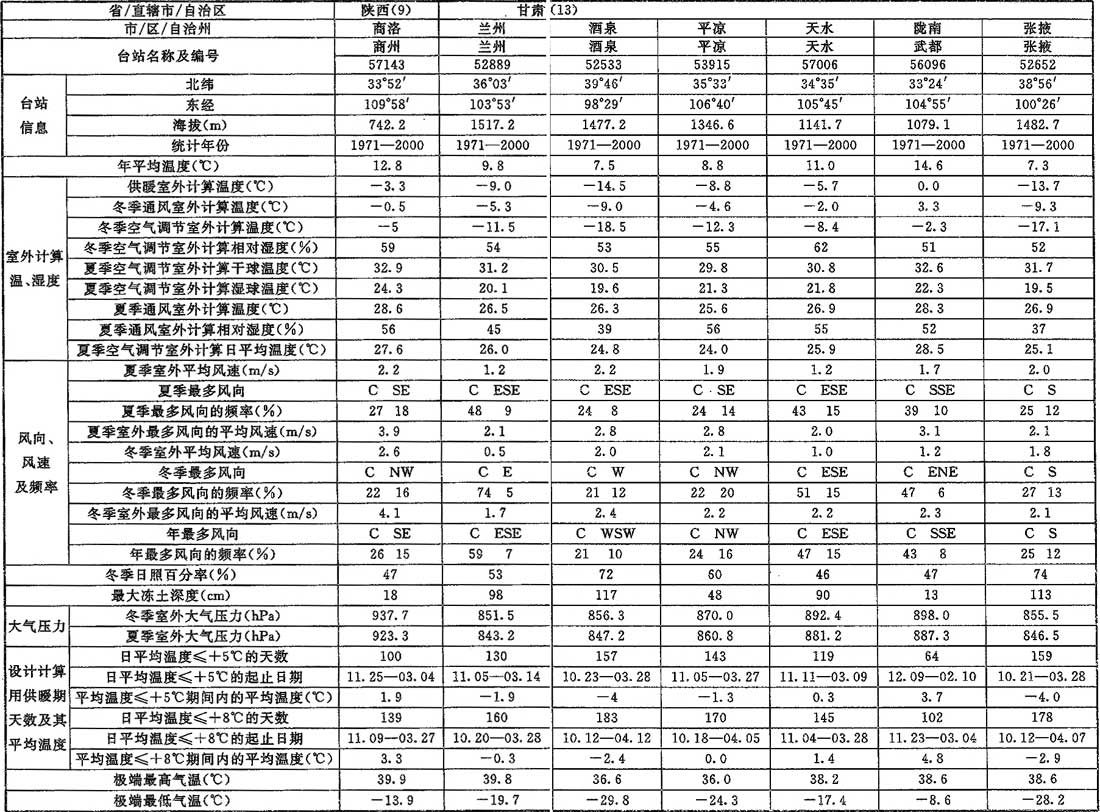

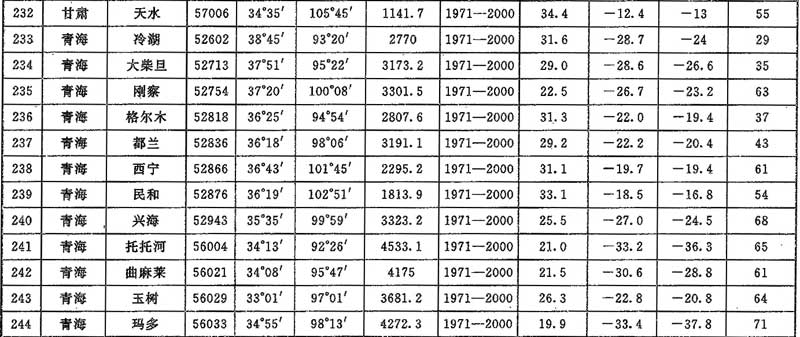

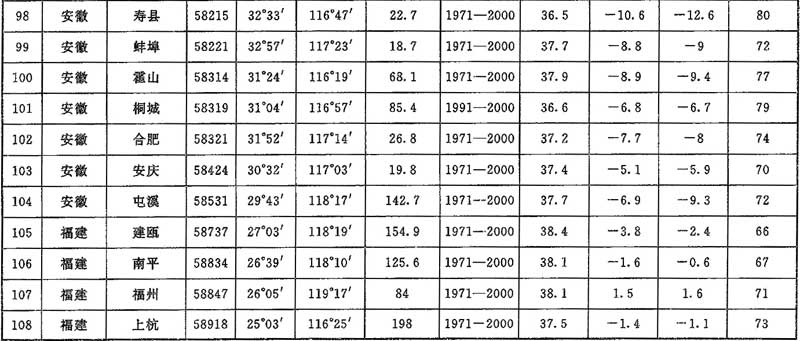

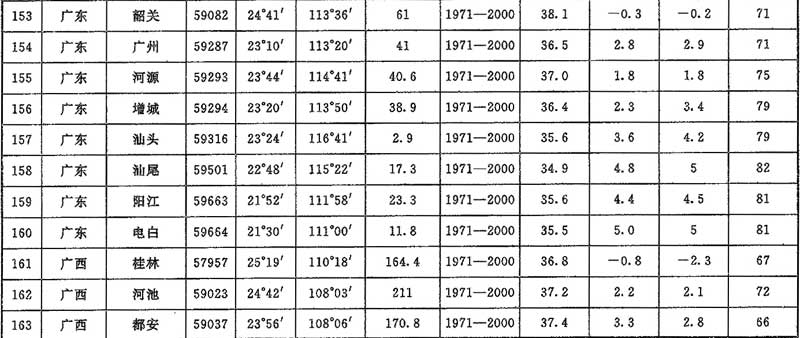

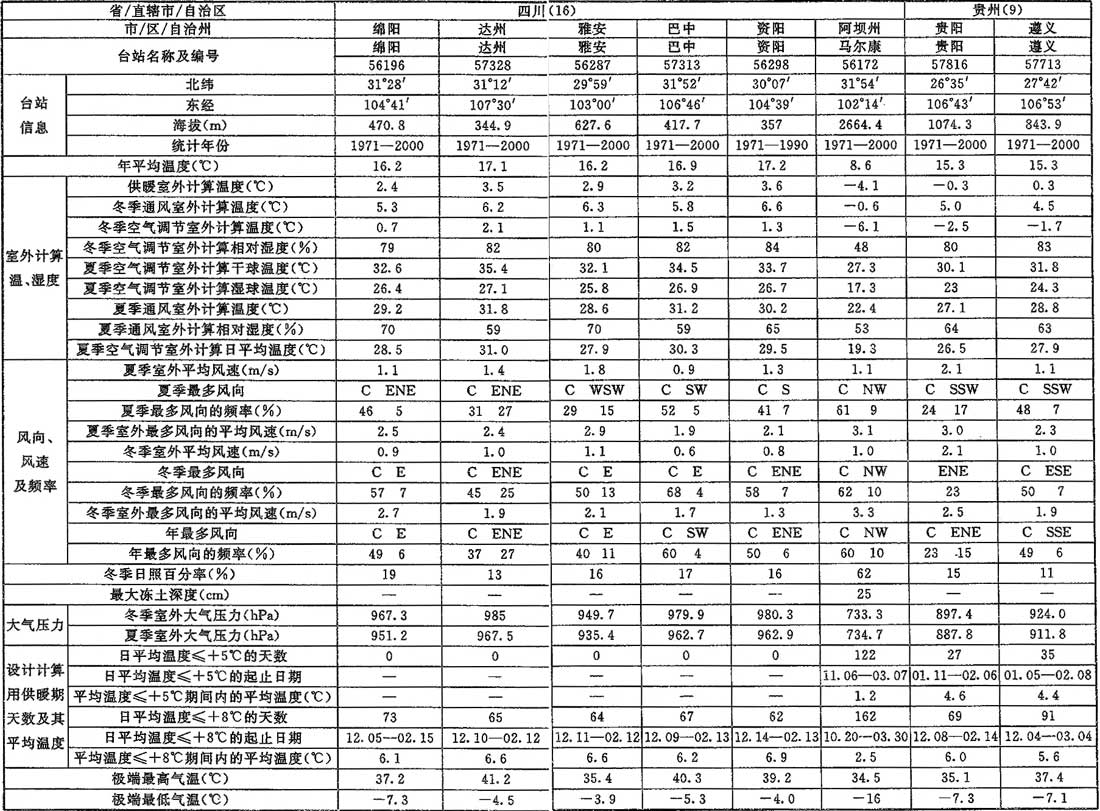

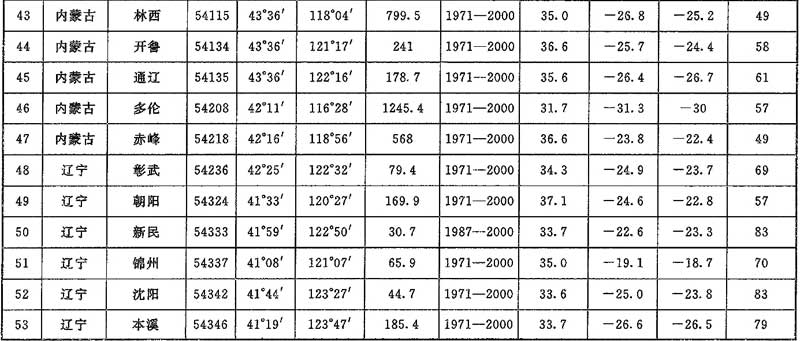

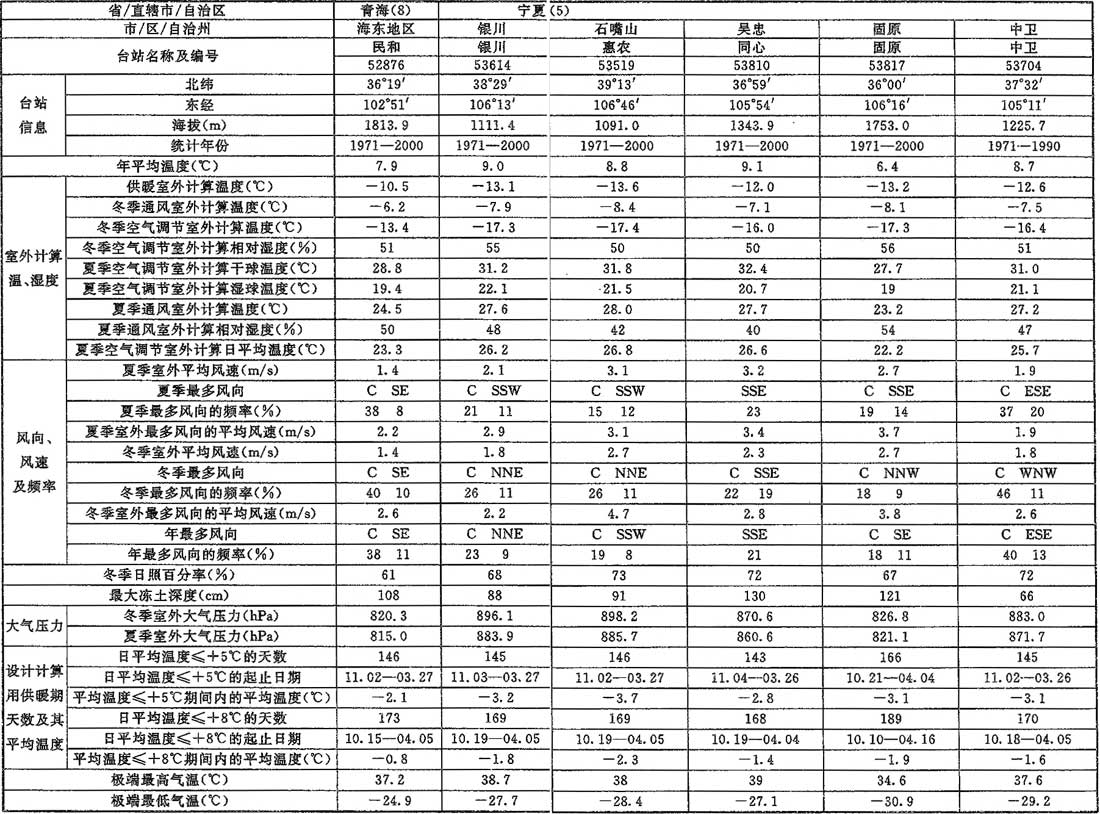

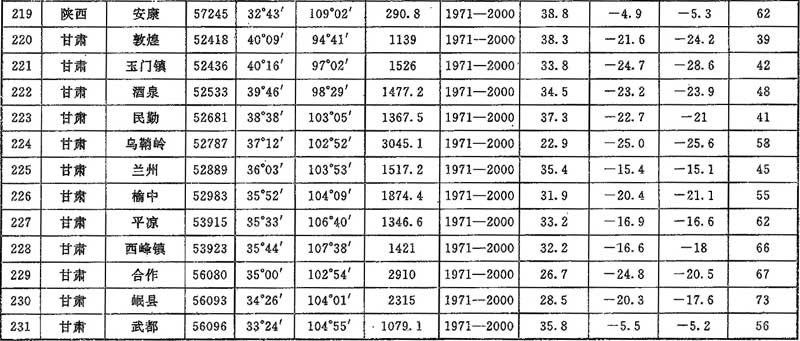

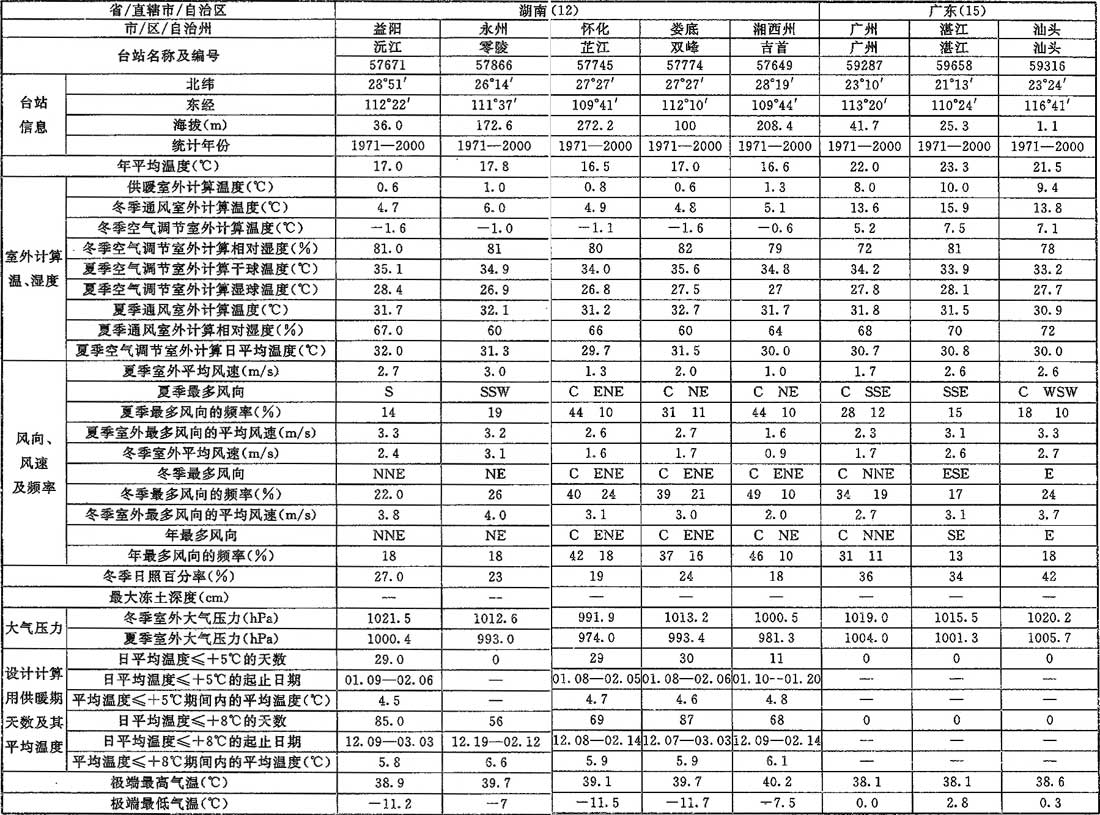

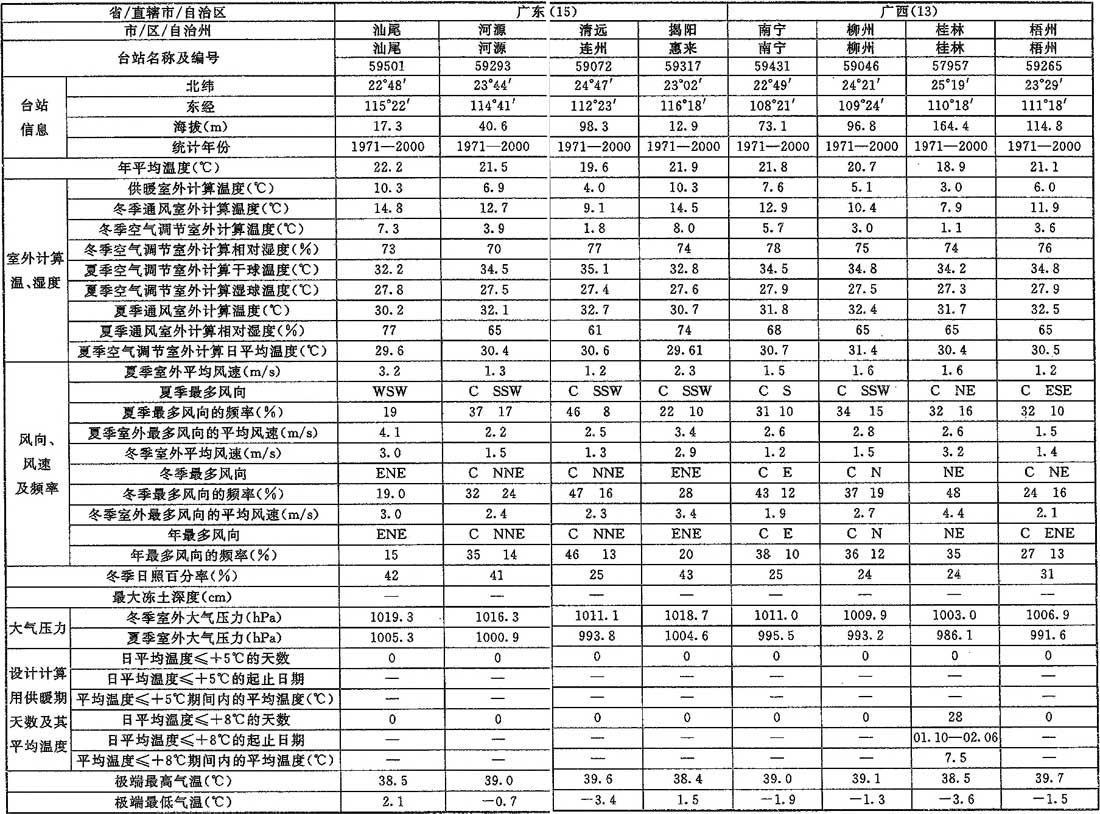

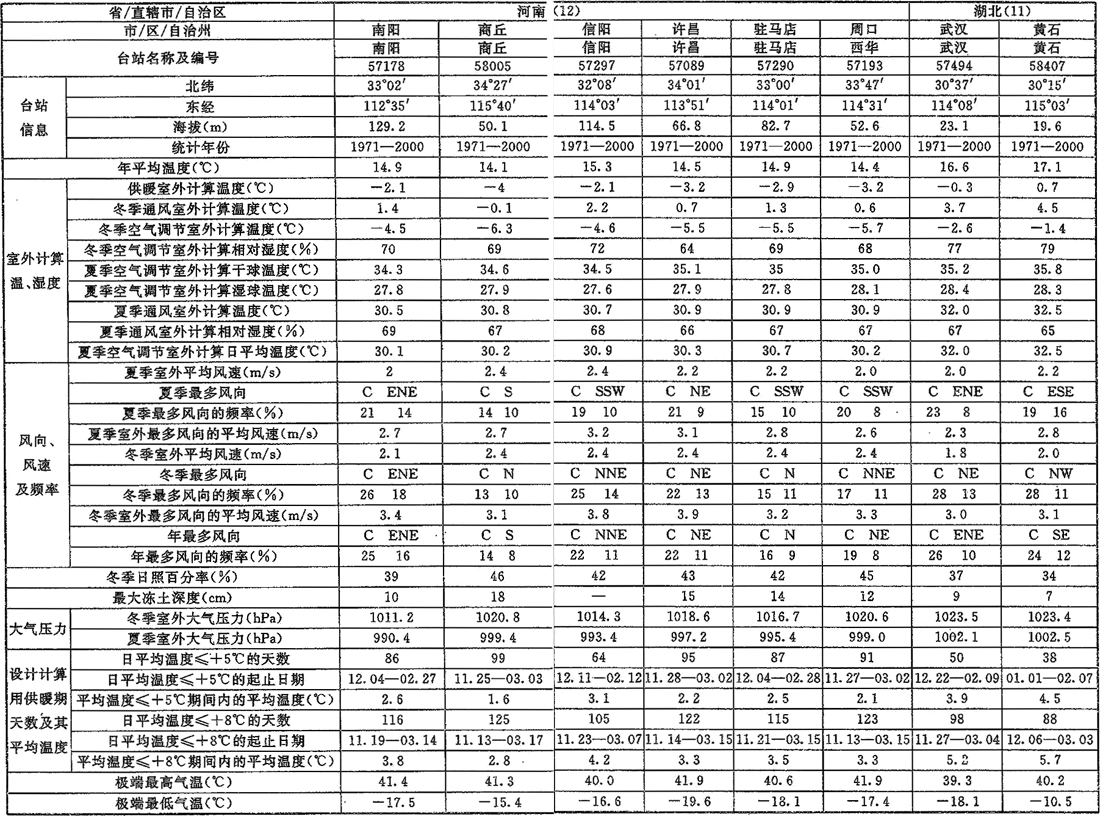

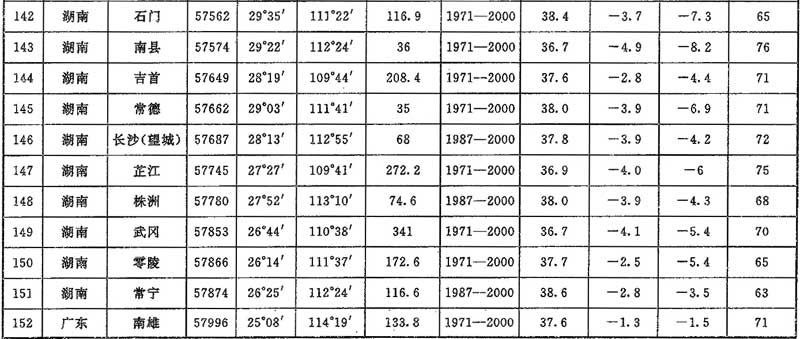

A.0.1 室外空氣計算參數應按表A.0.1-1、表A.0.1-2采用。

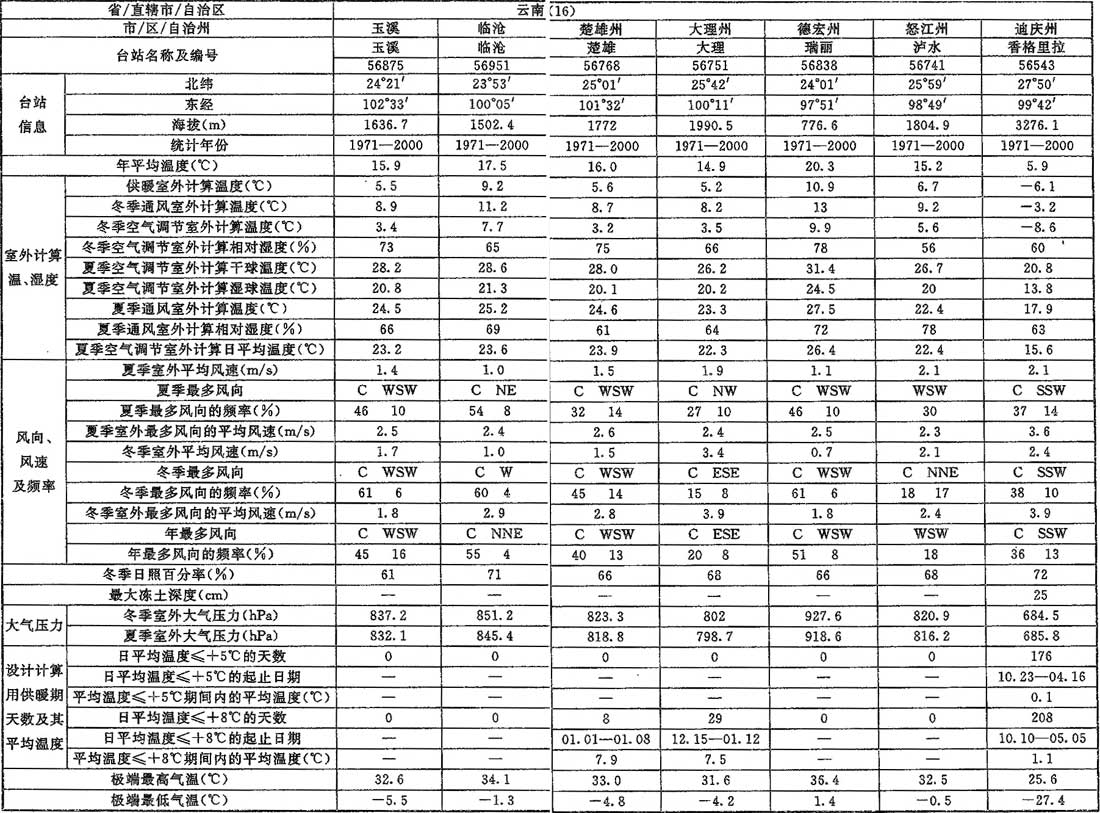

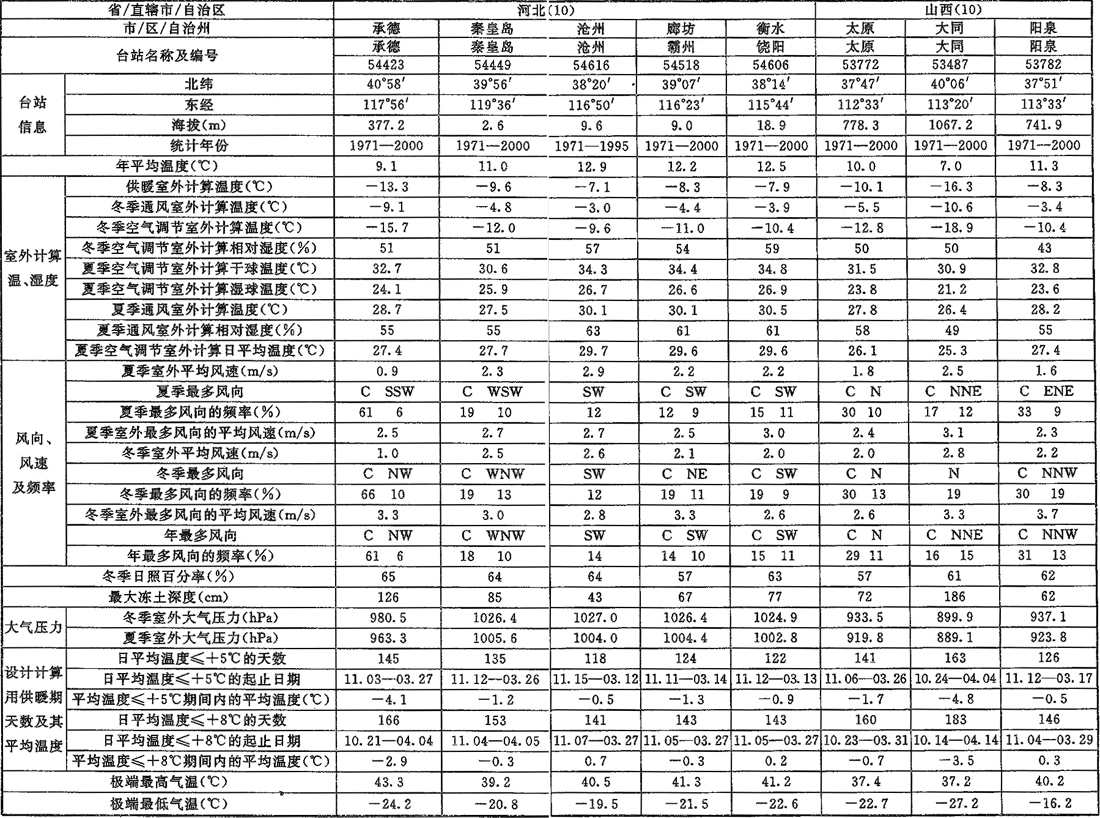

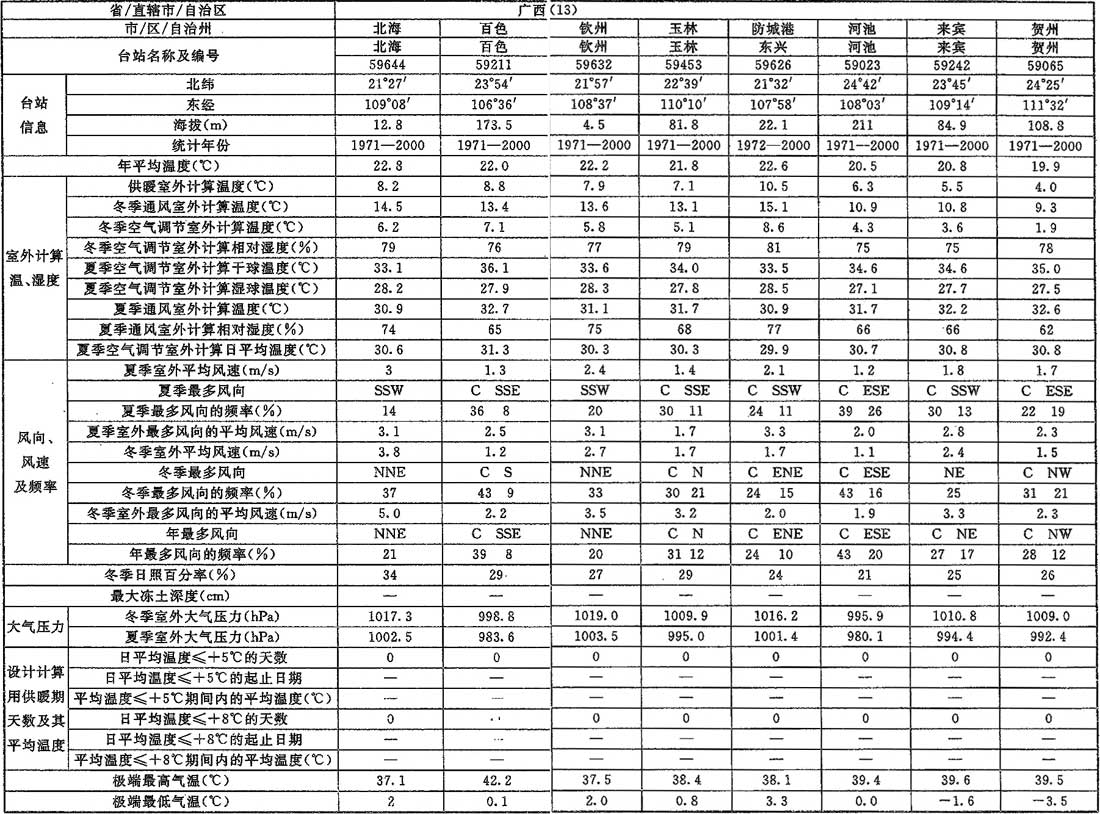

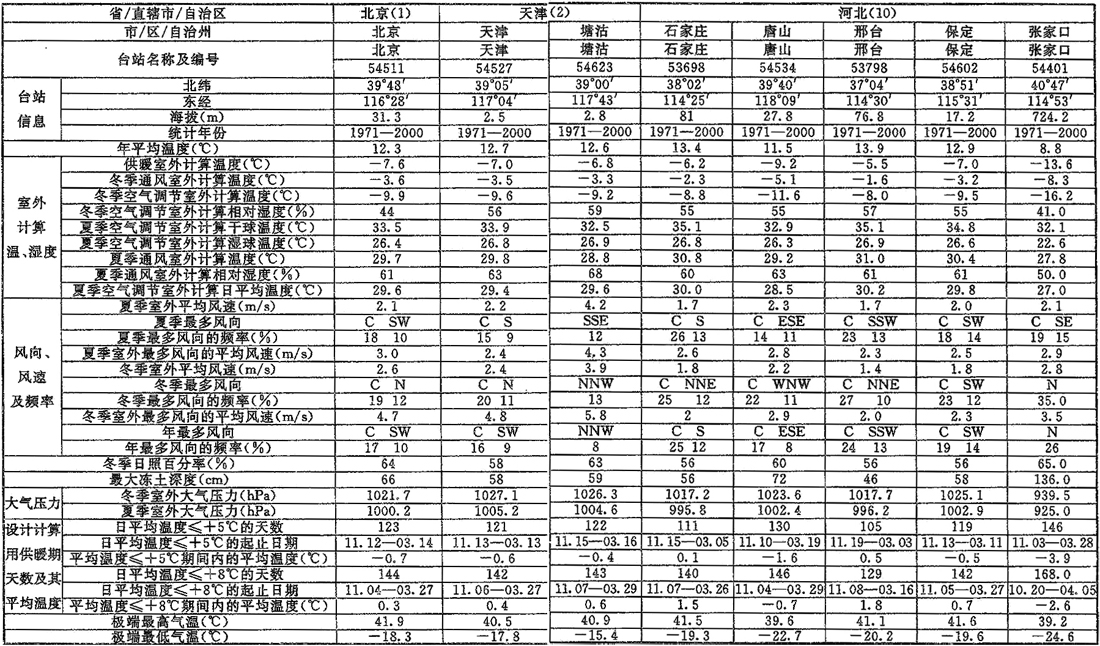

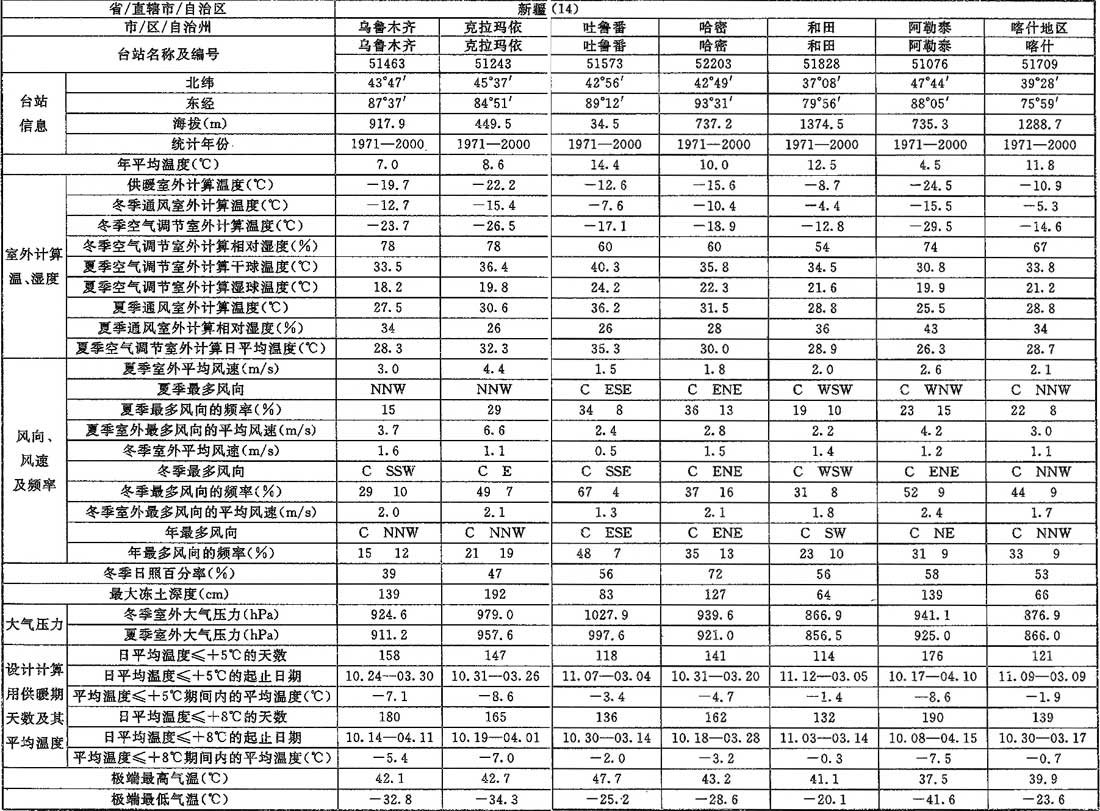

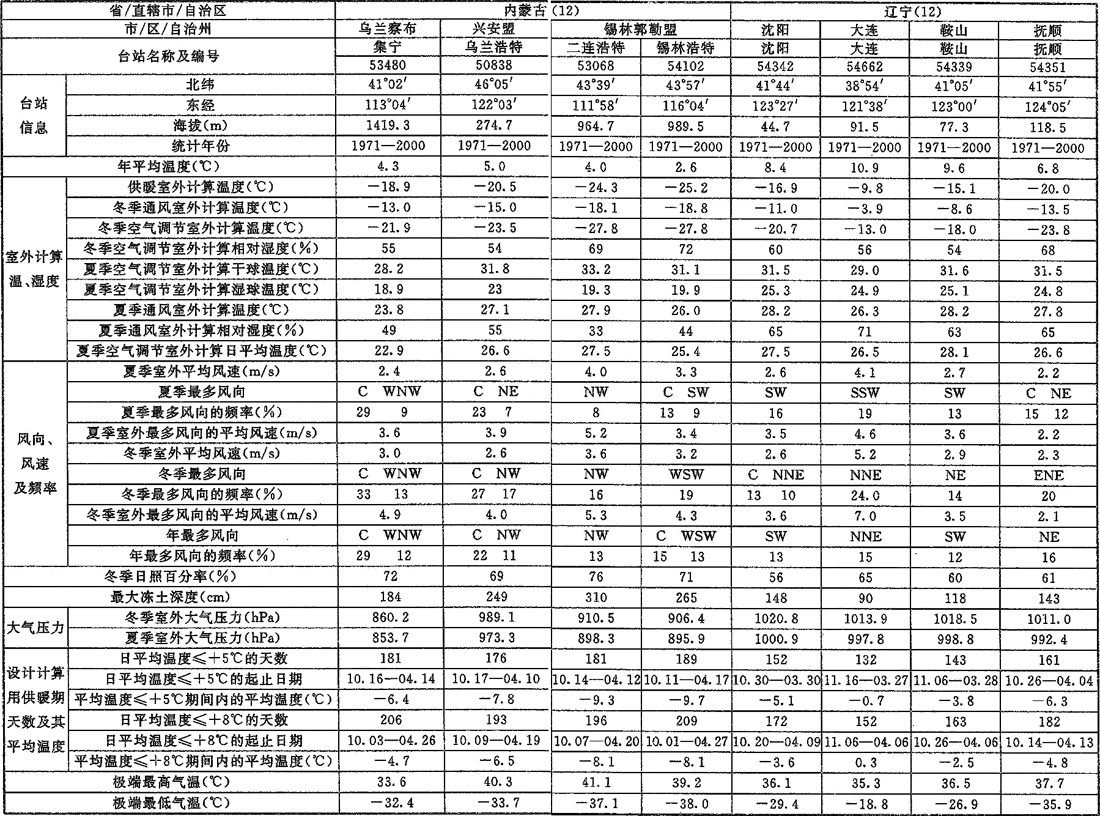

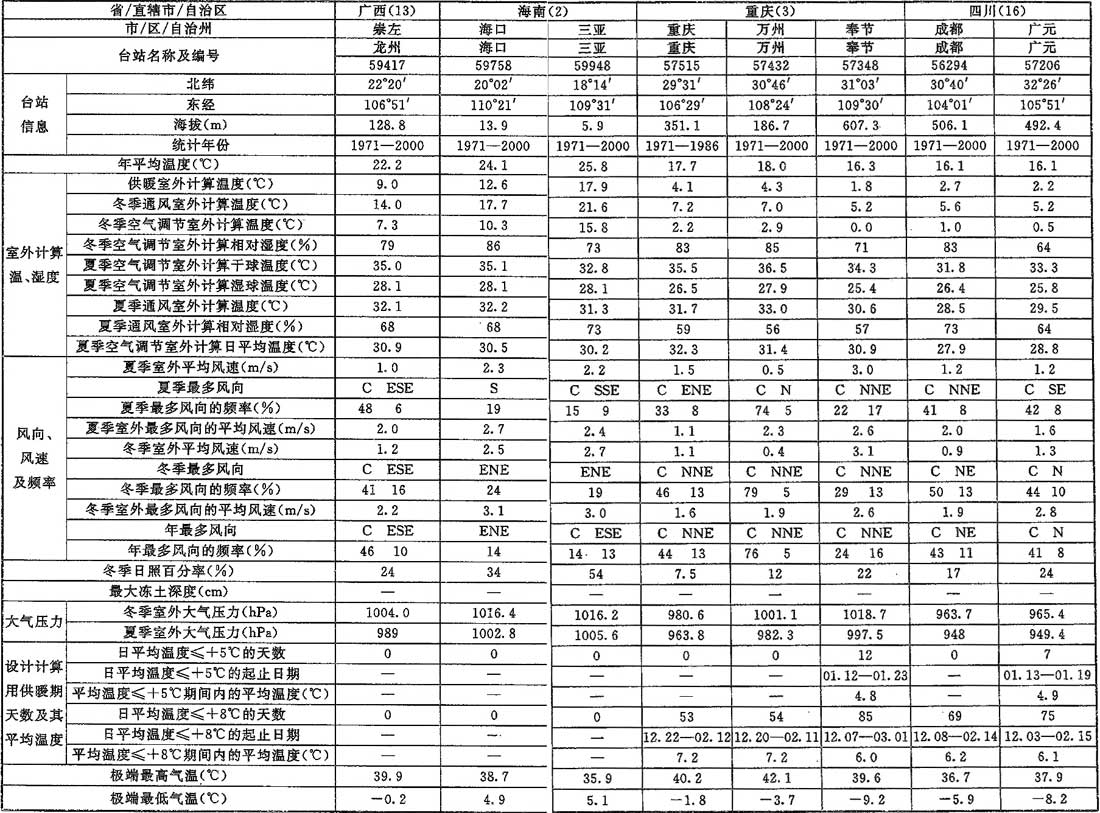

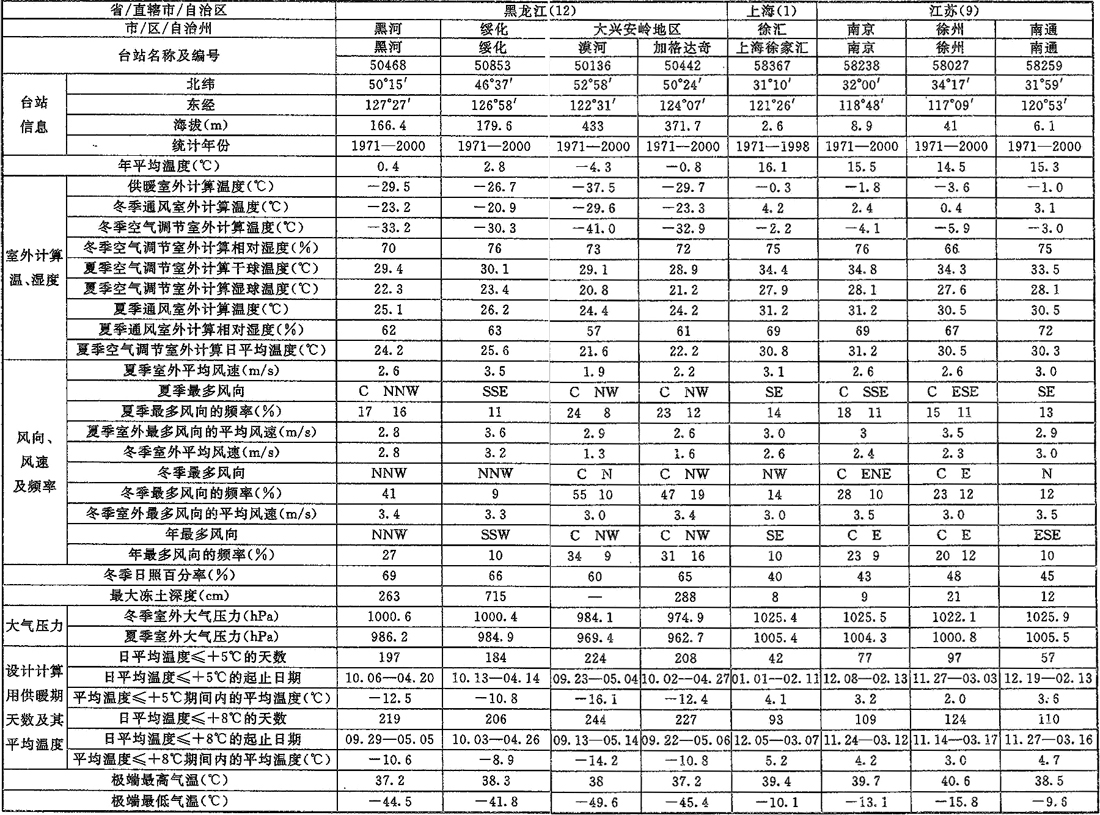

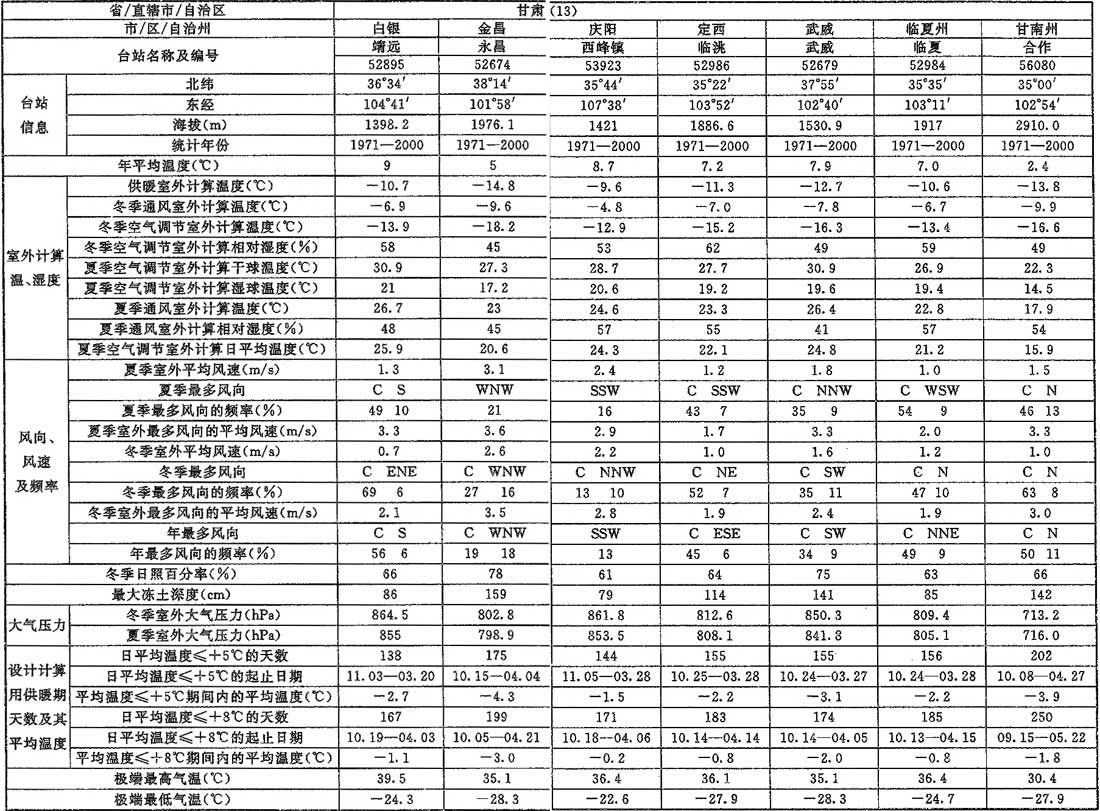

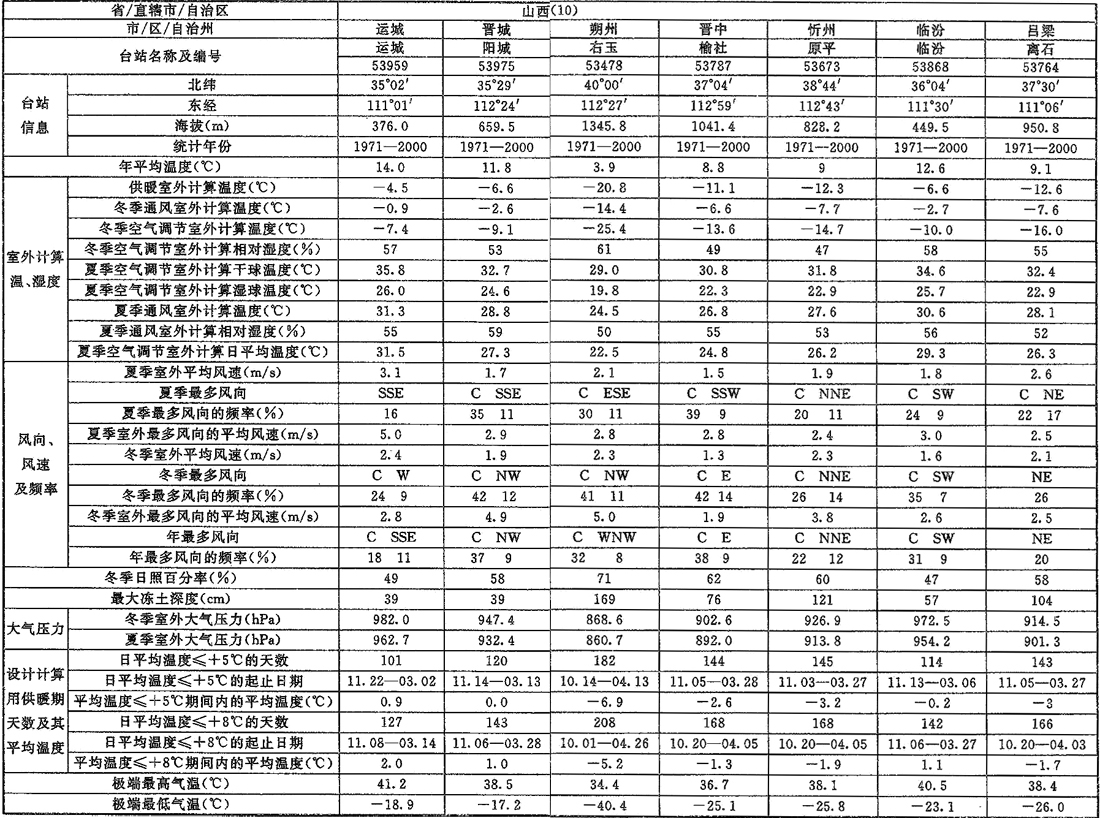

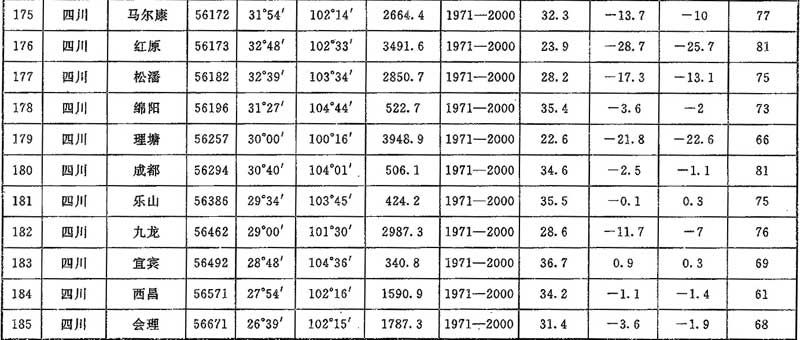

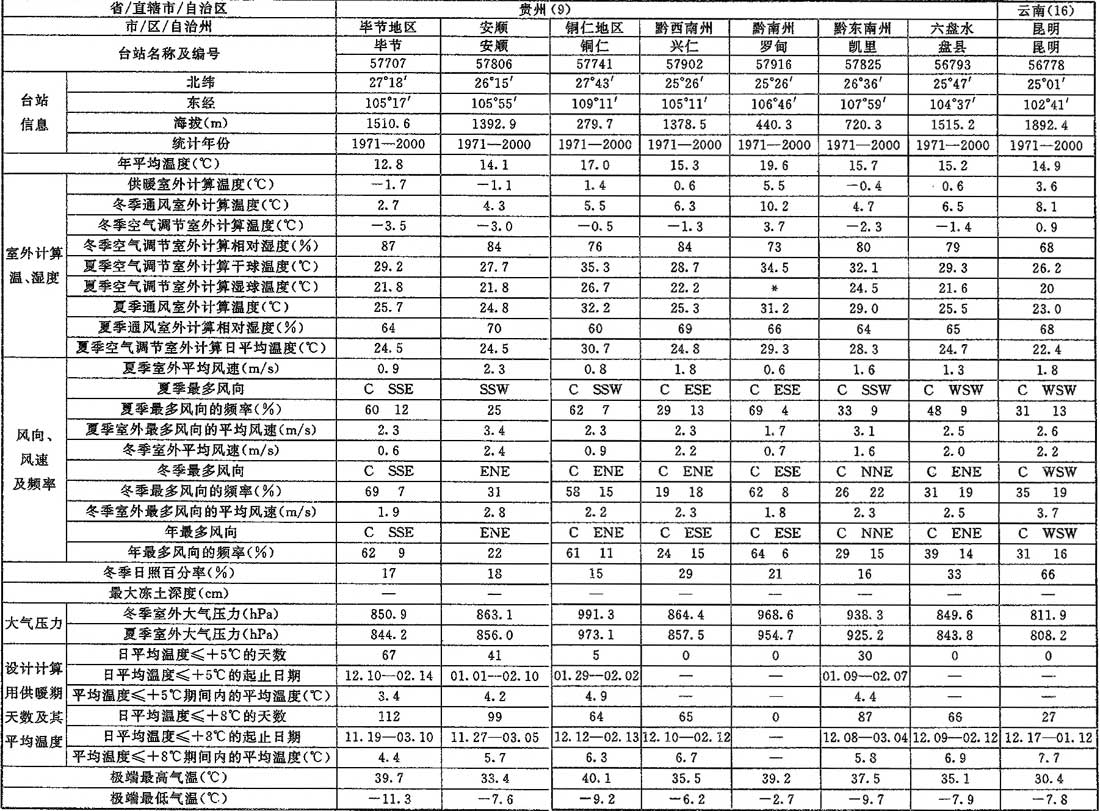

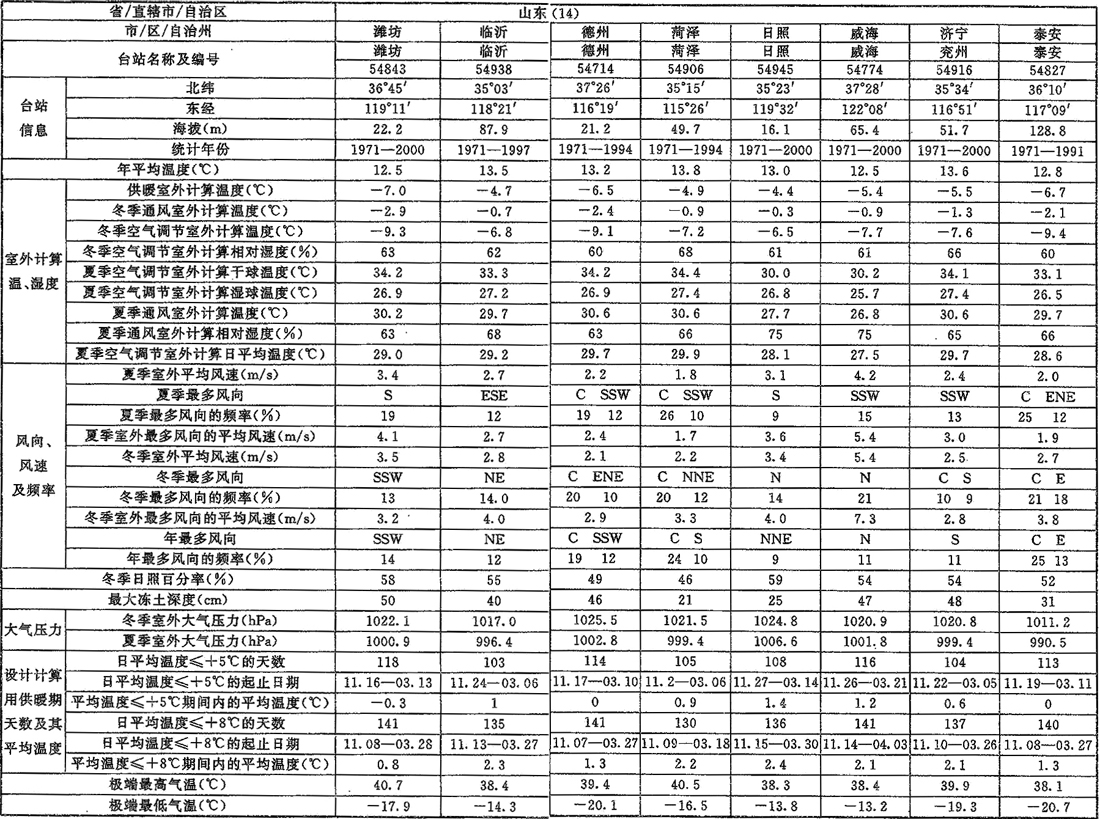

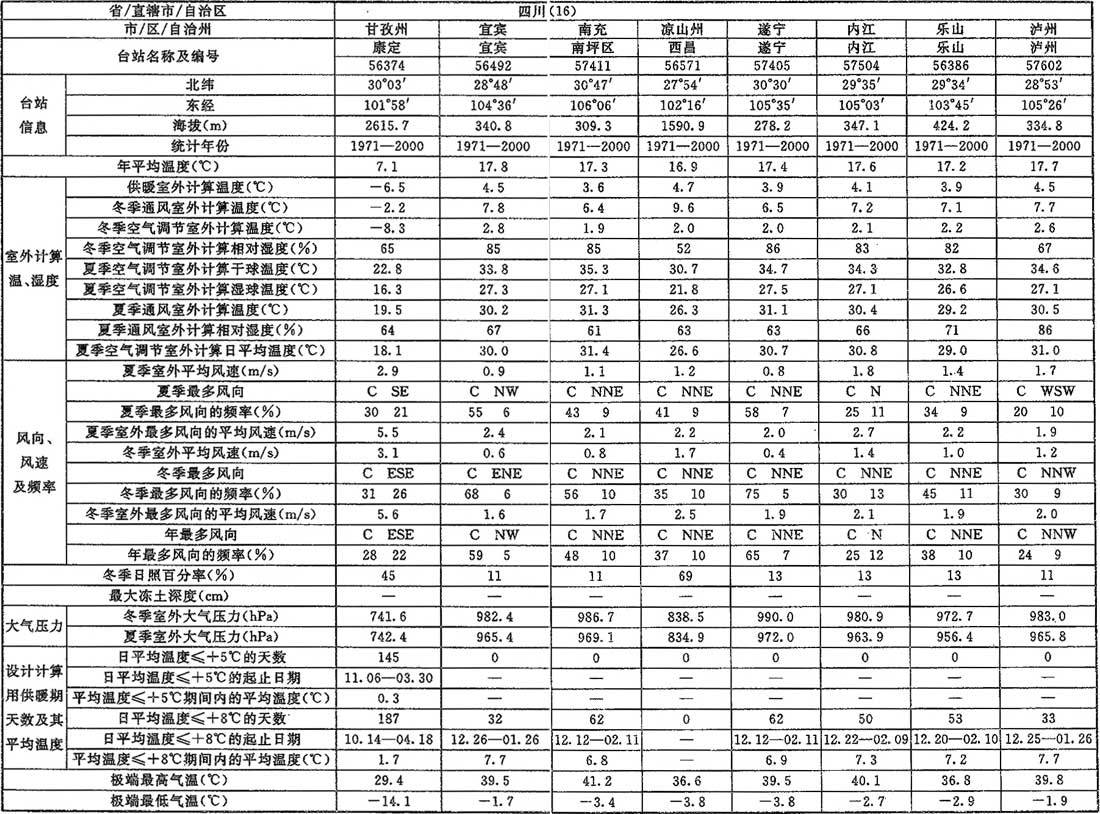

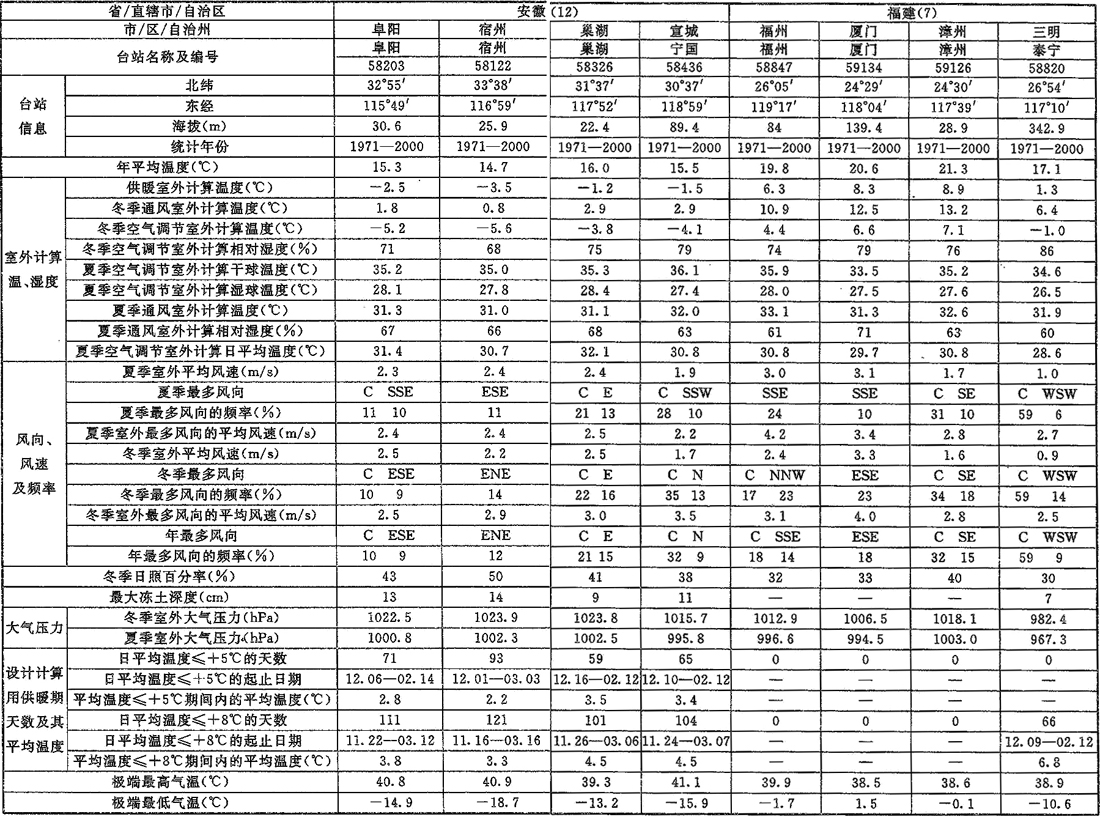

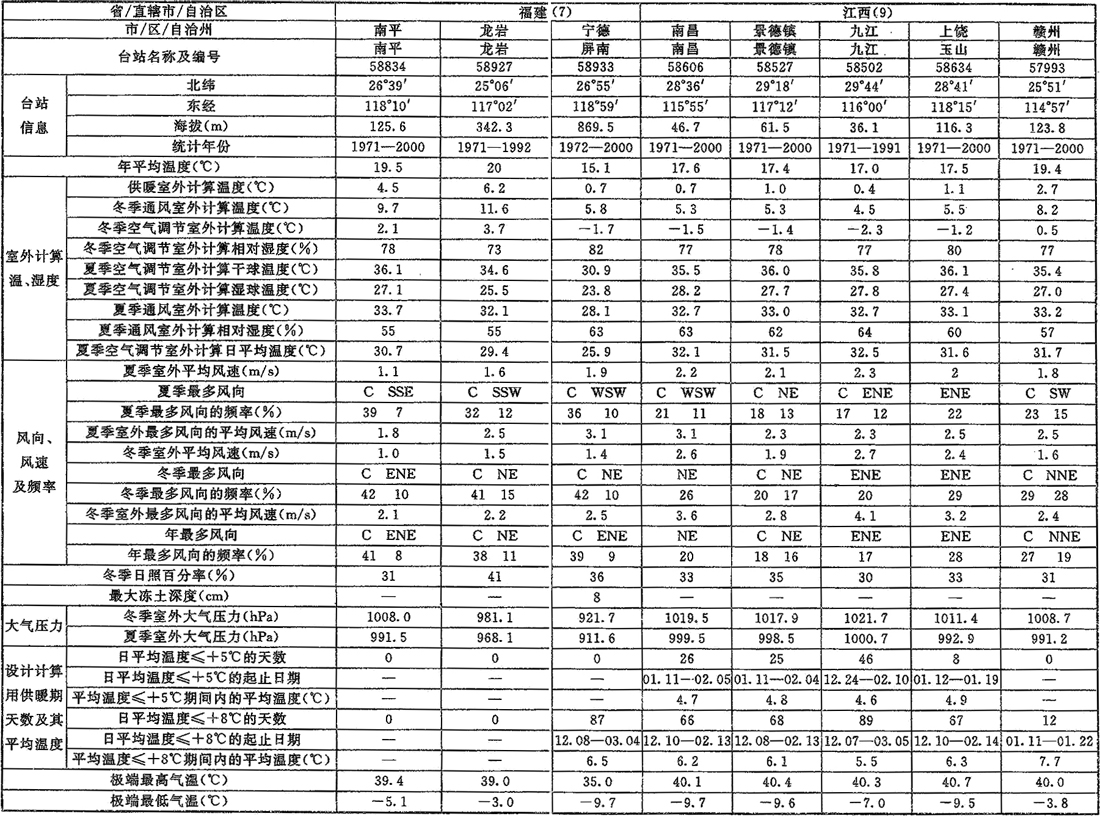

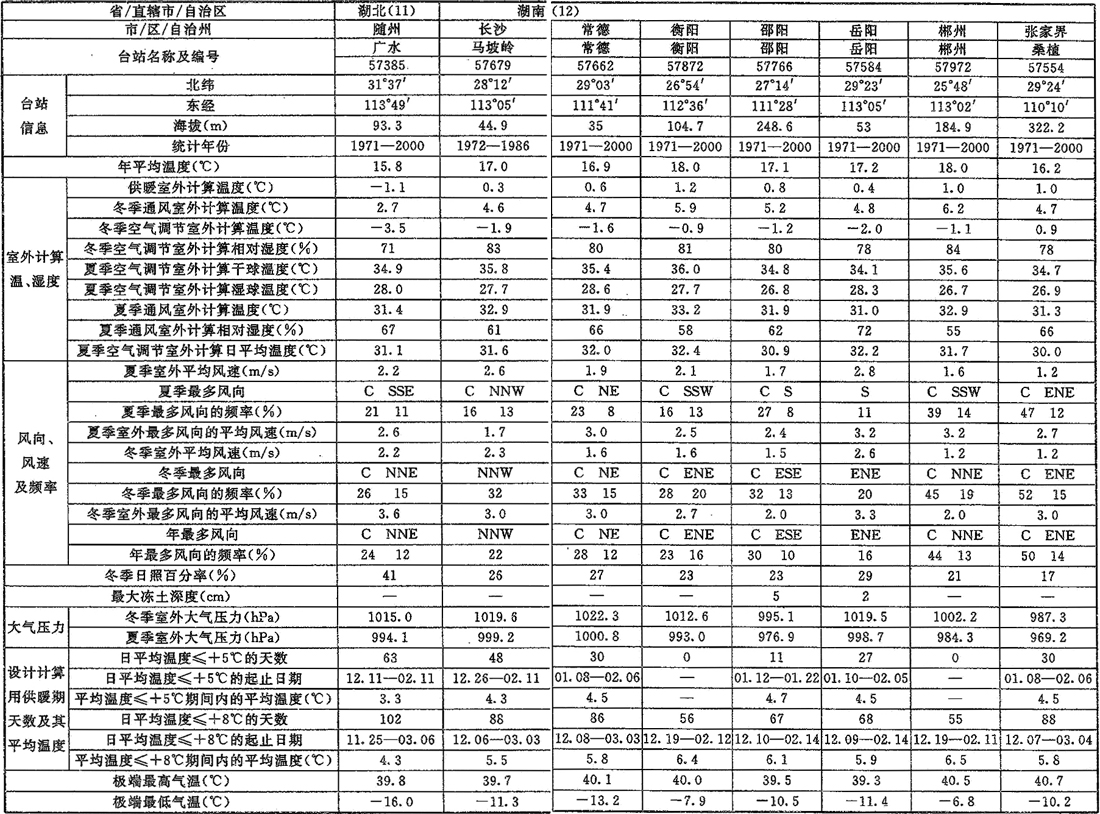

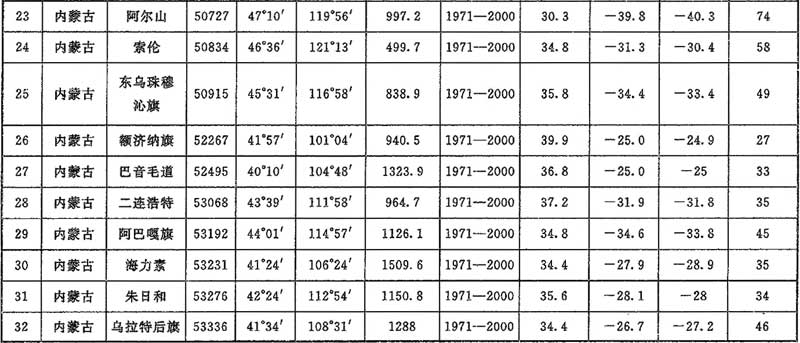

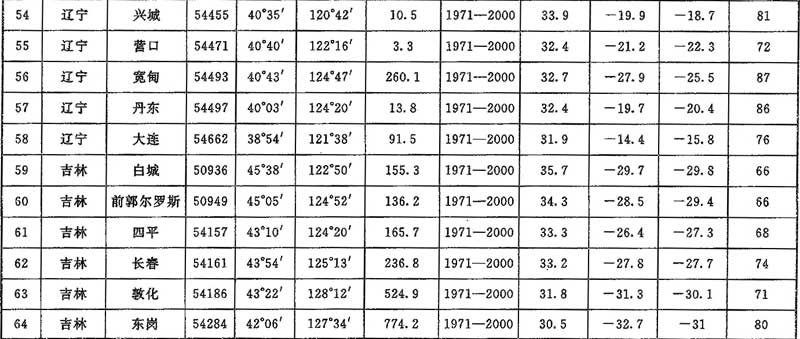

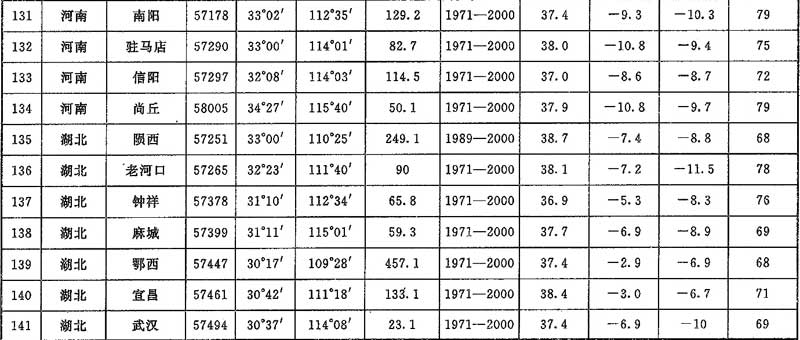

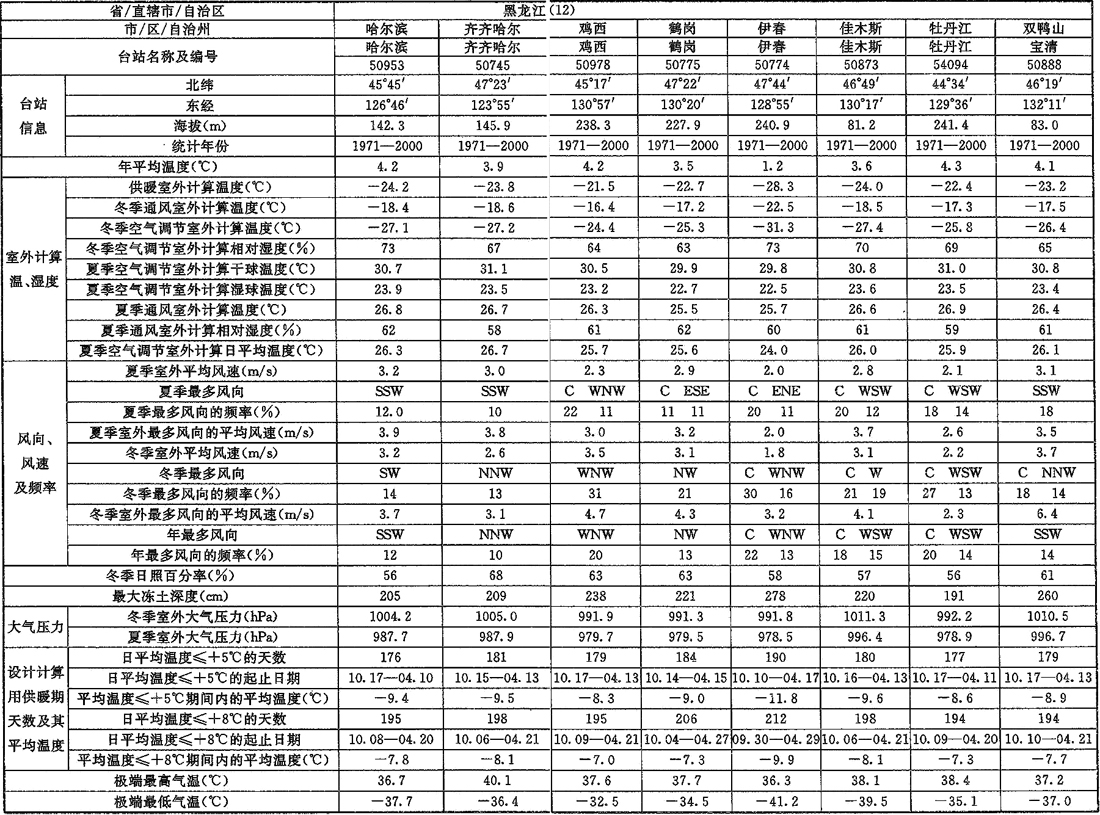

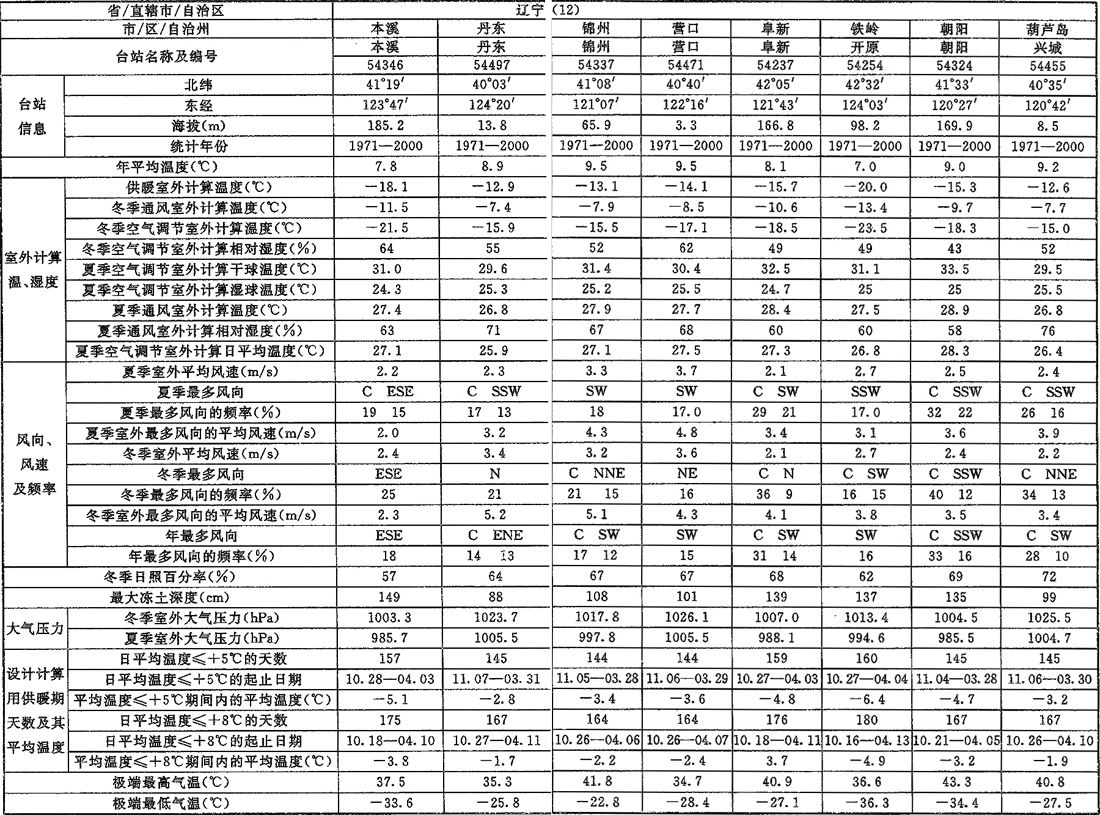

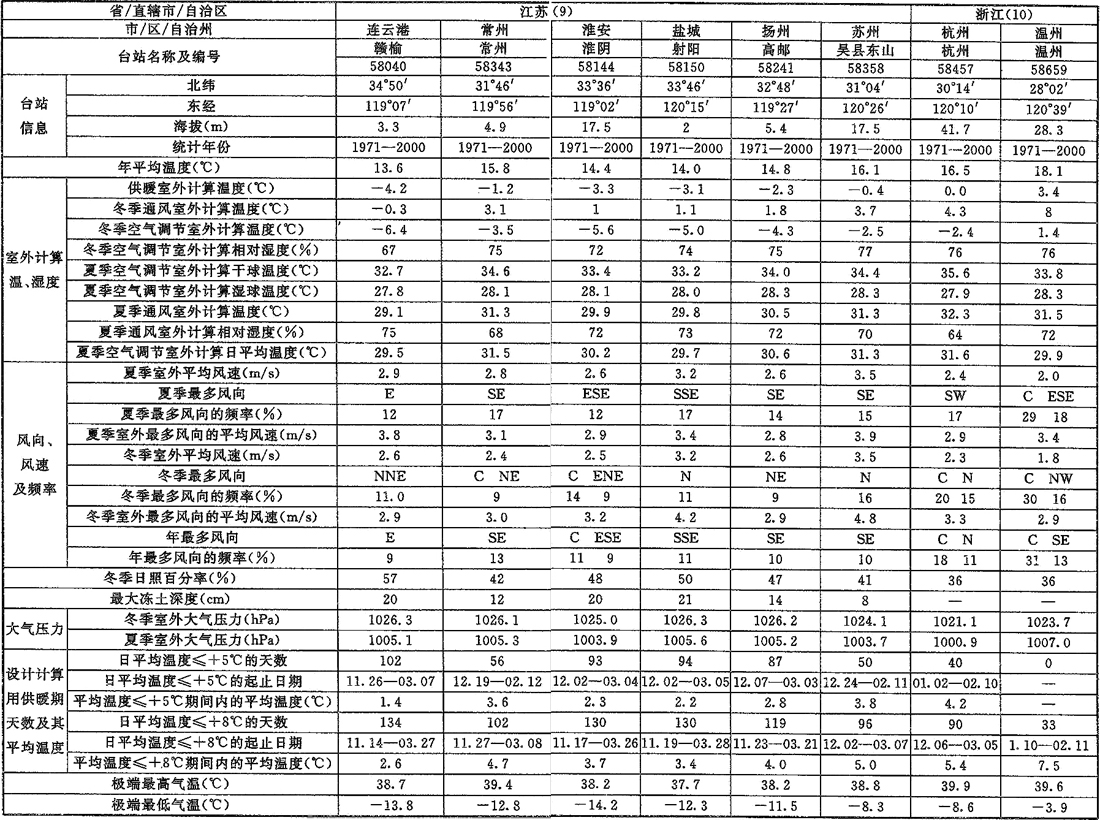

表A.0.1-1 室外空氣計算參數(一)

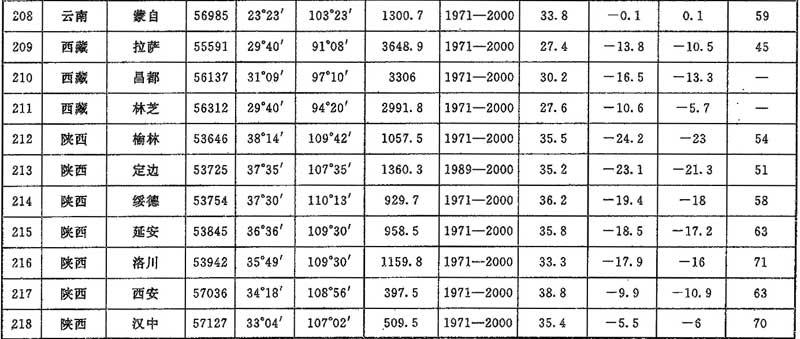

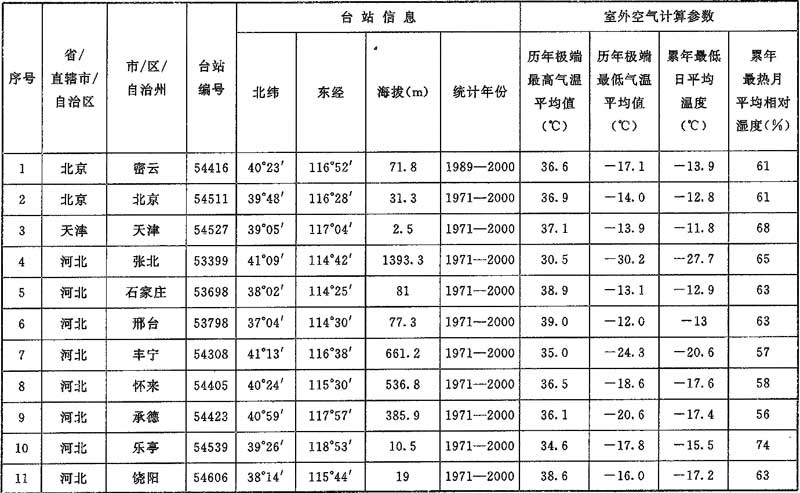

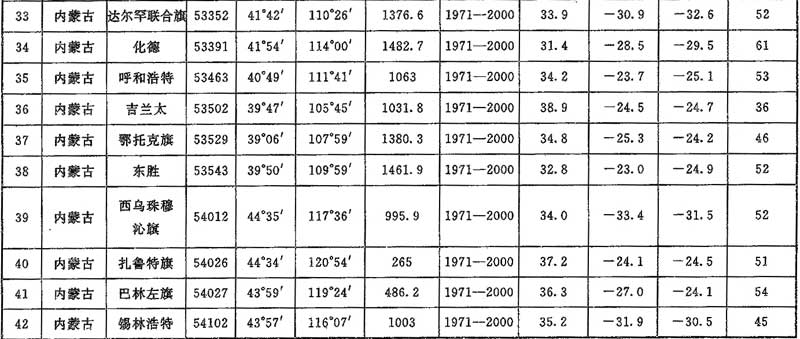

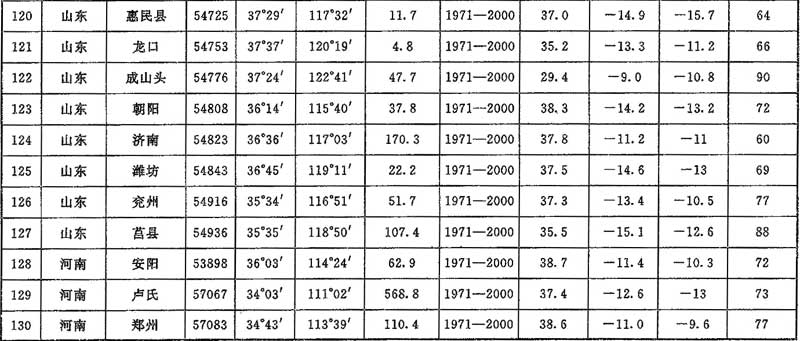

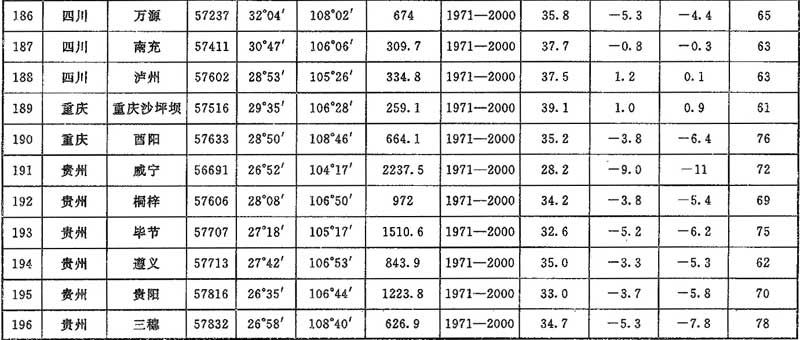

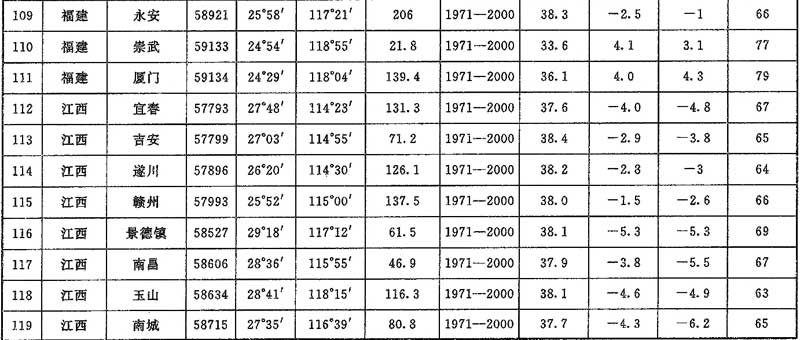

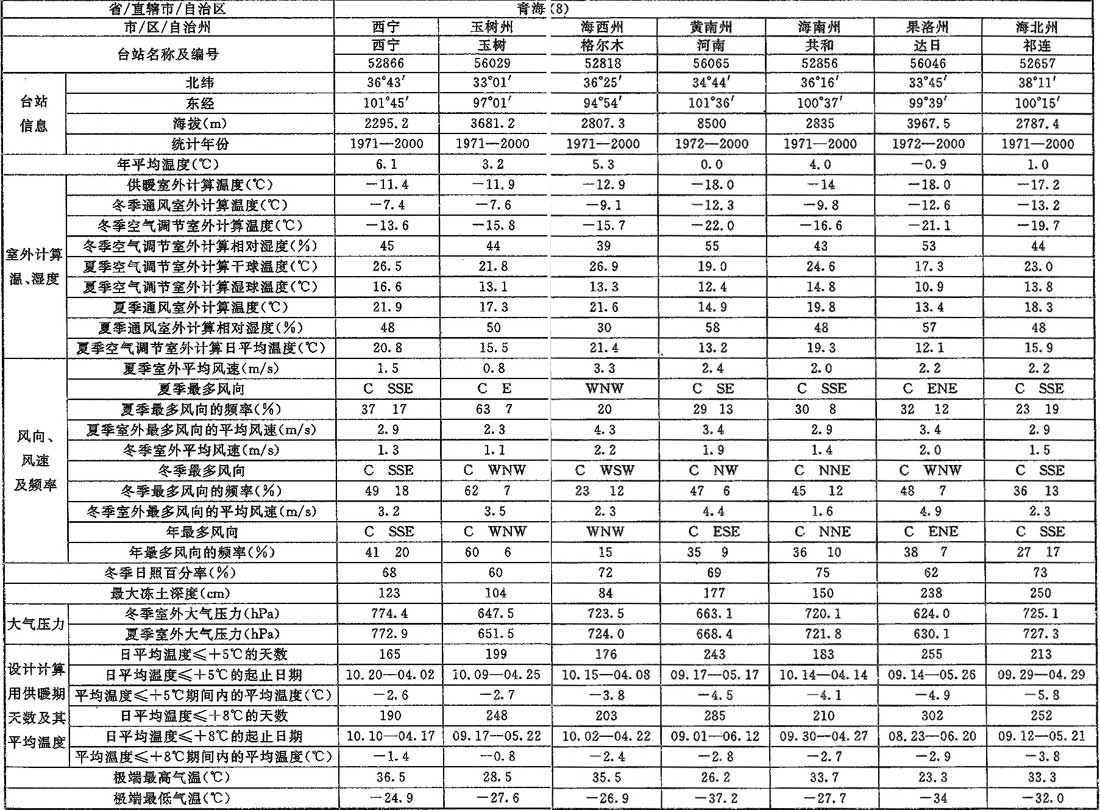

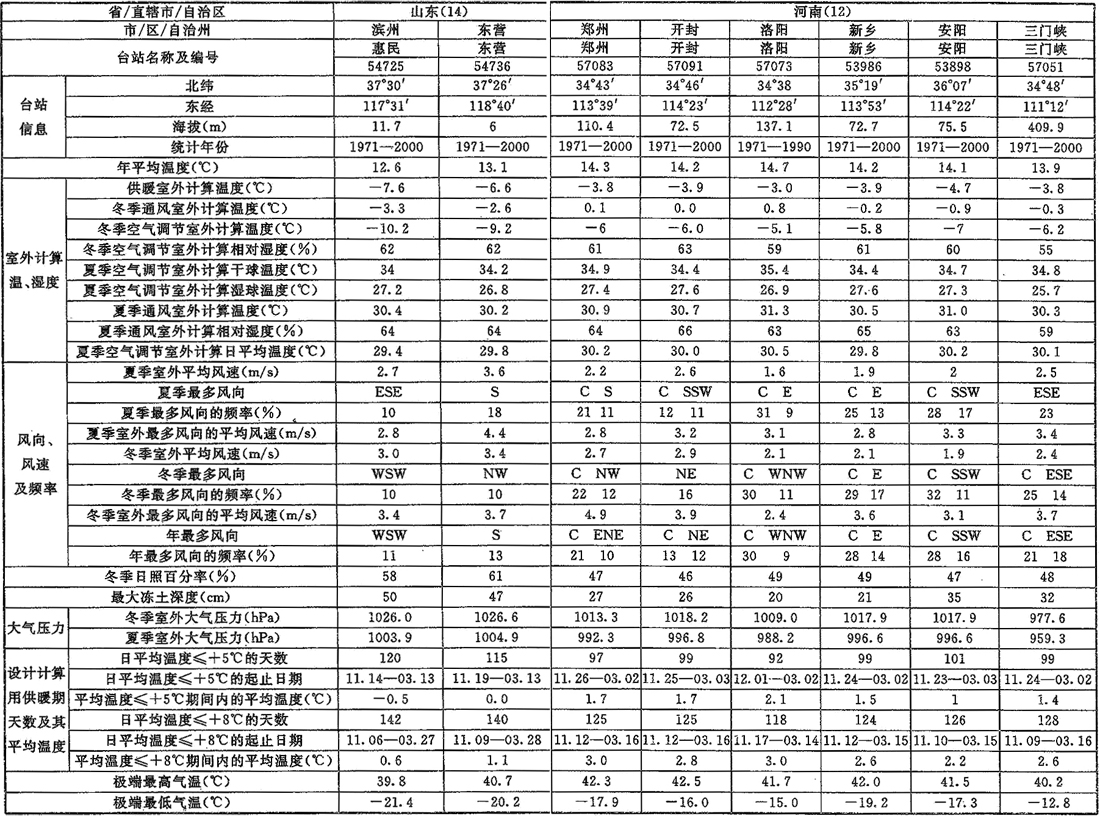

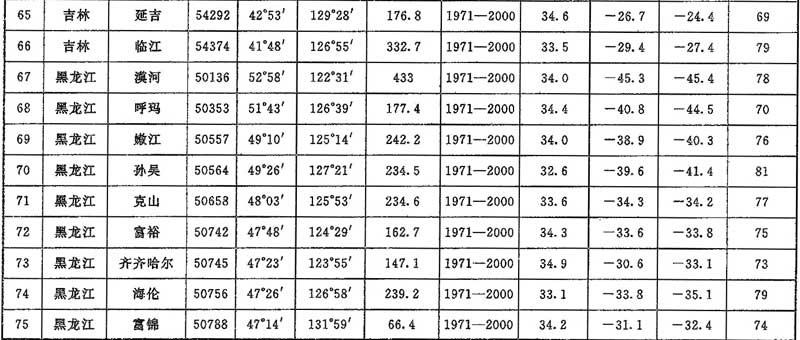

表A.0.1-2 室外空氣計算參數(二)

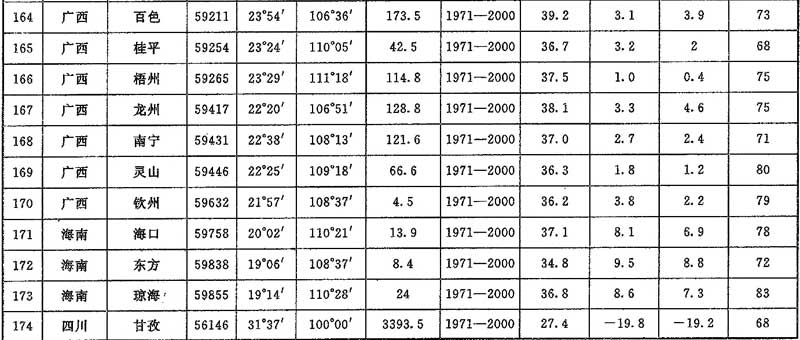

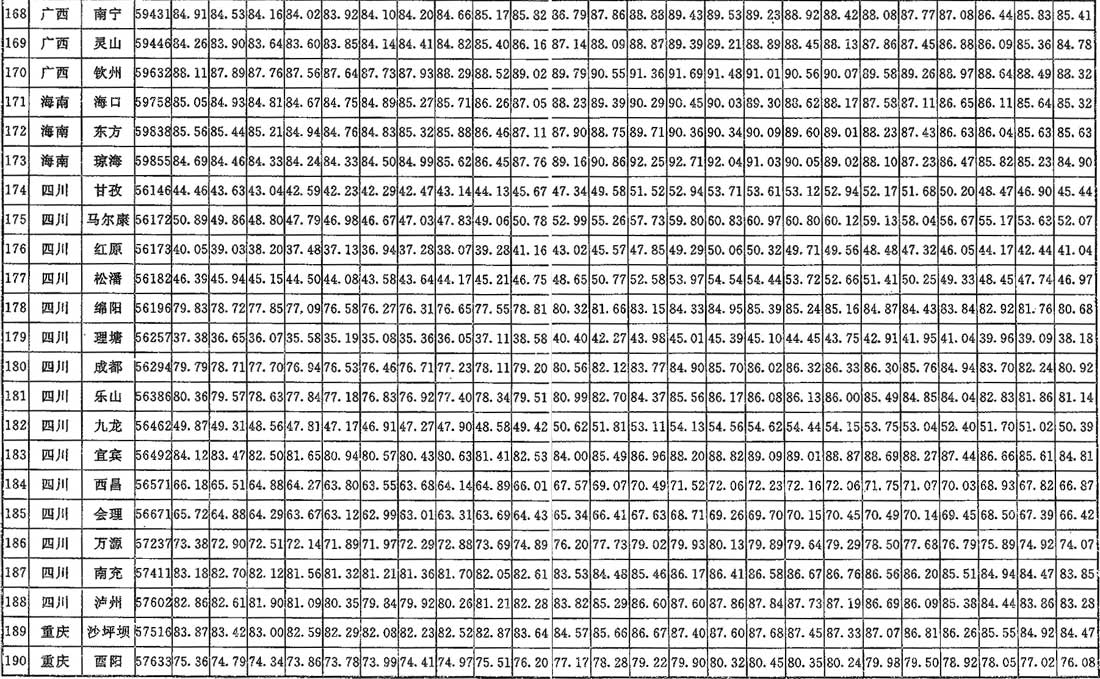

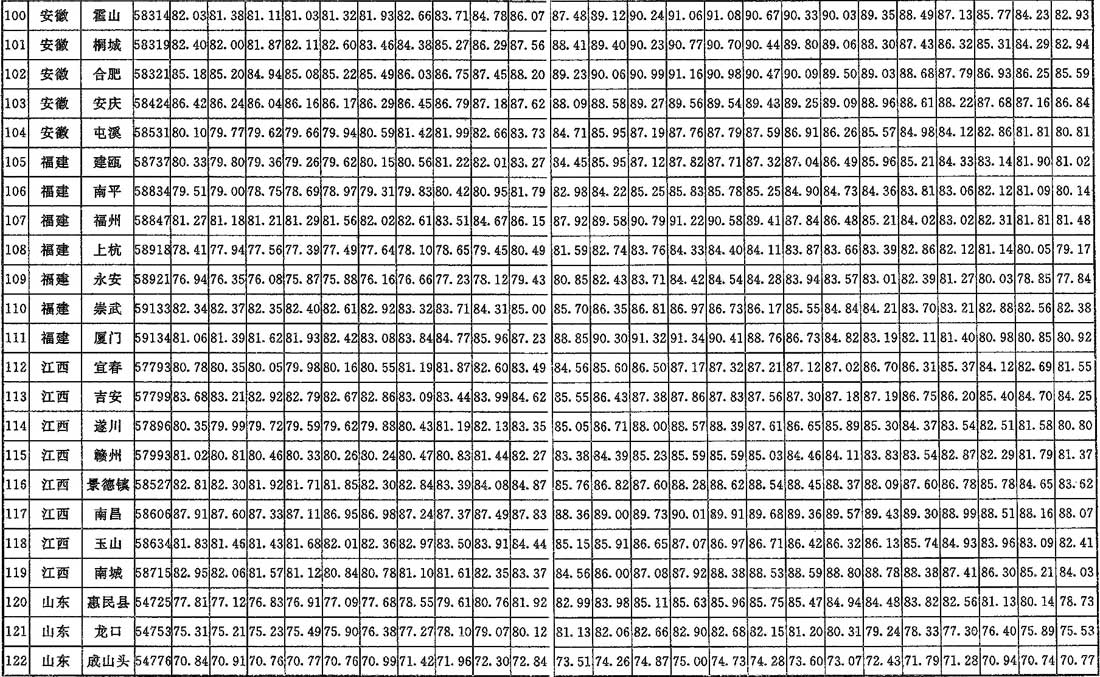

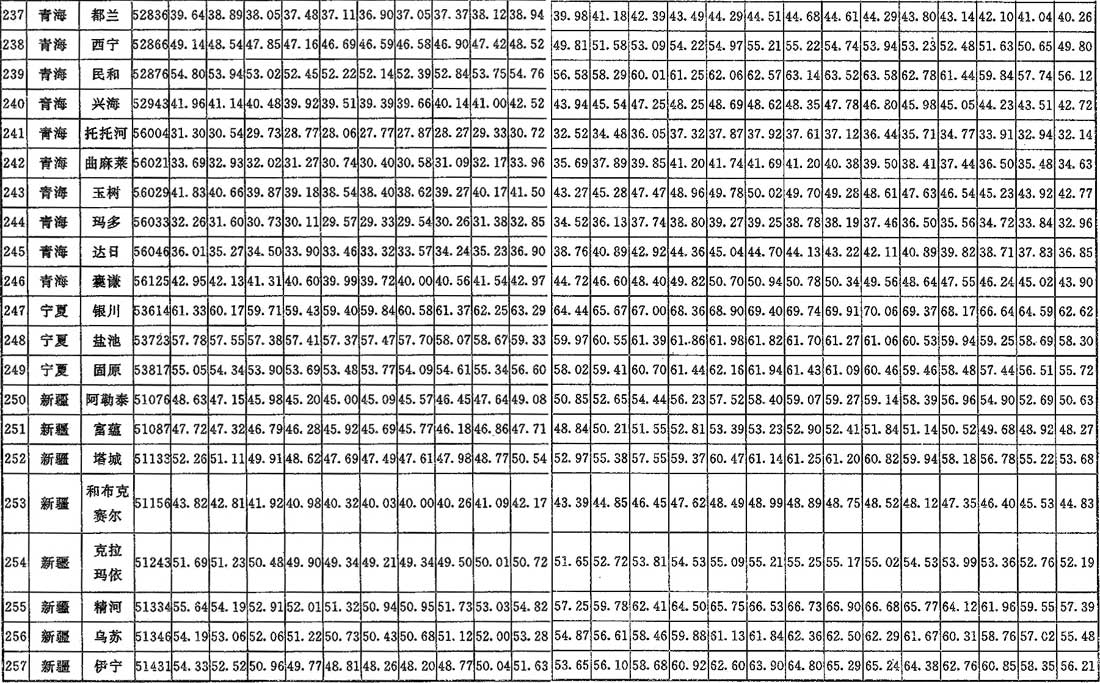

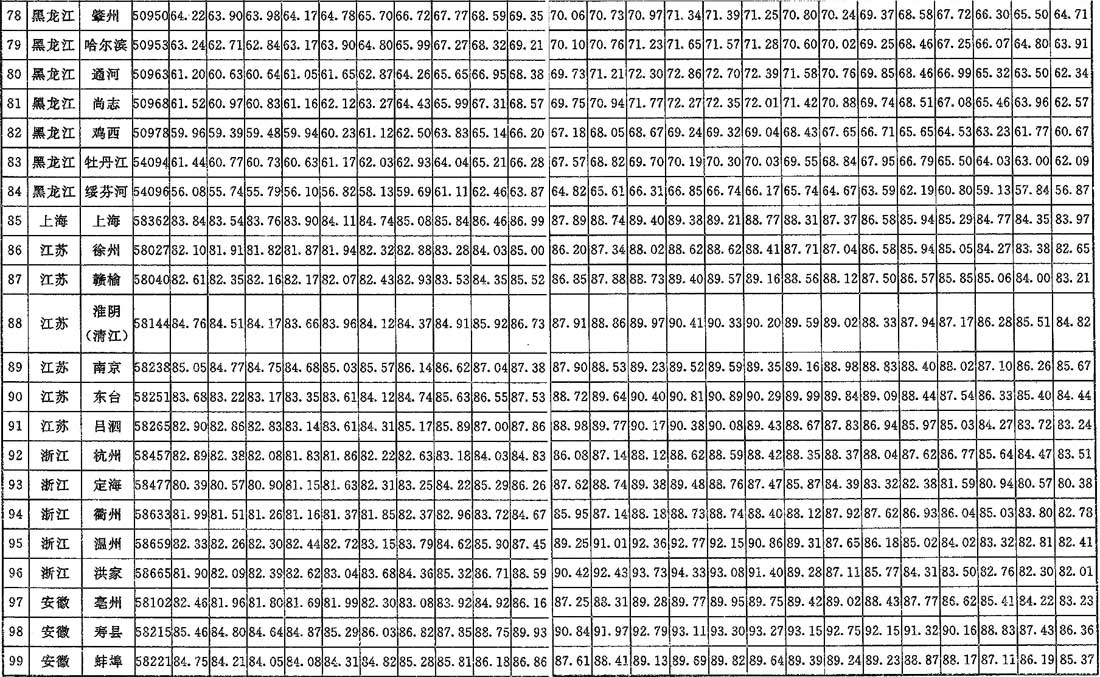

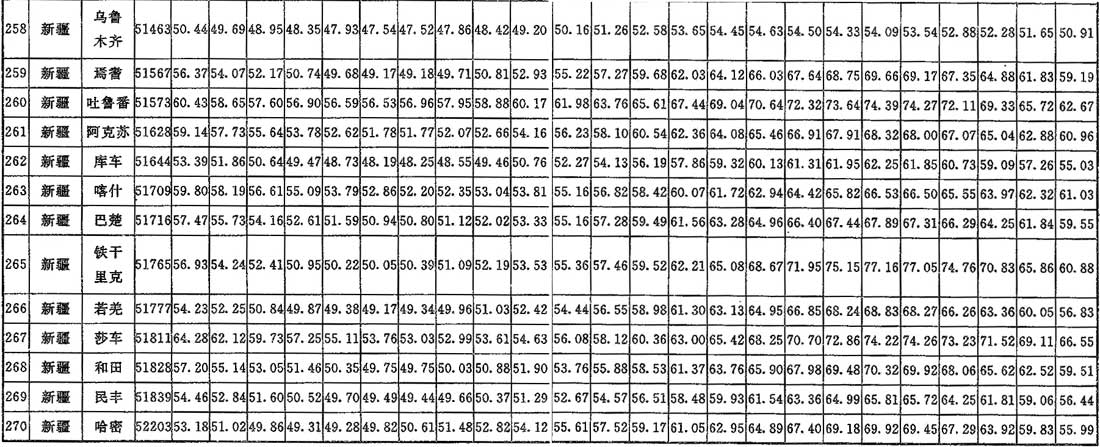

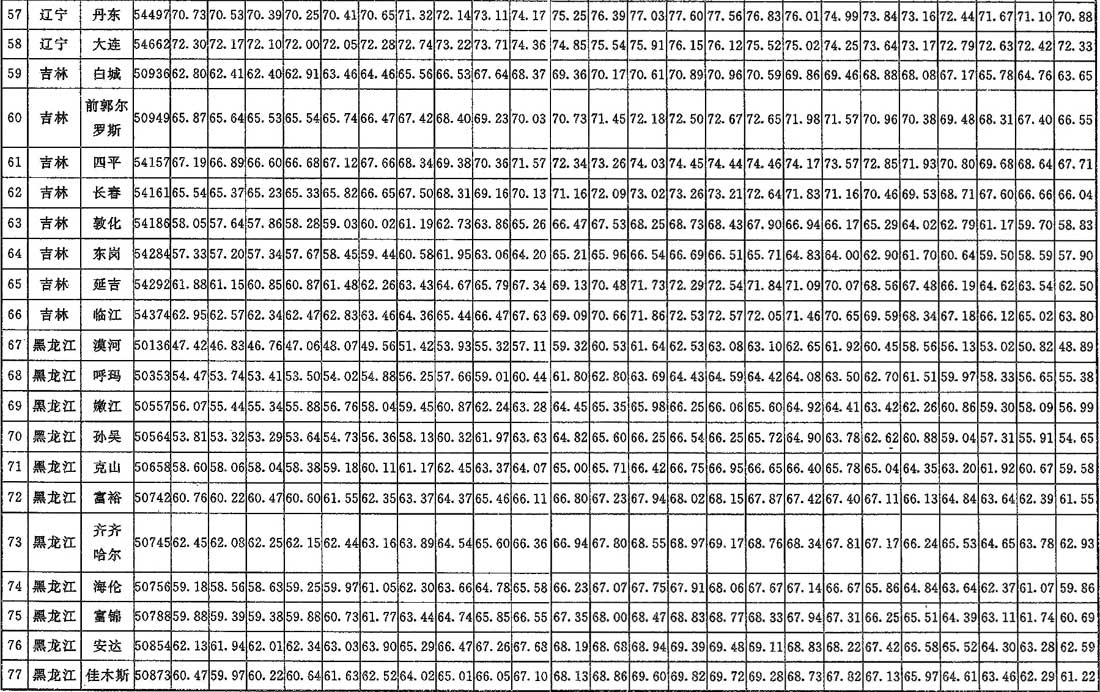

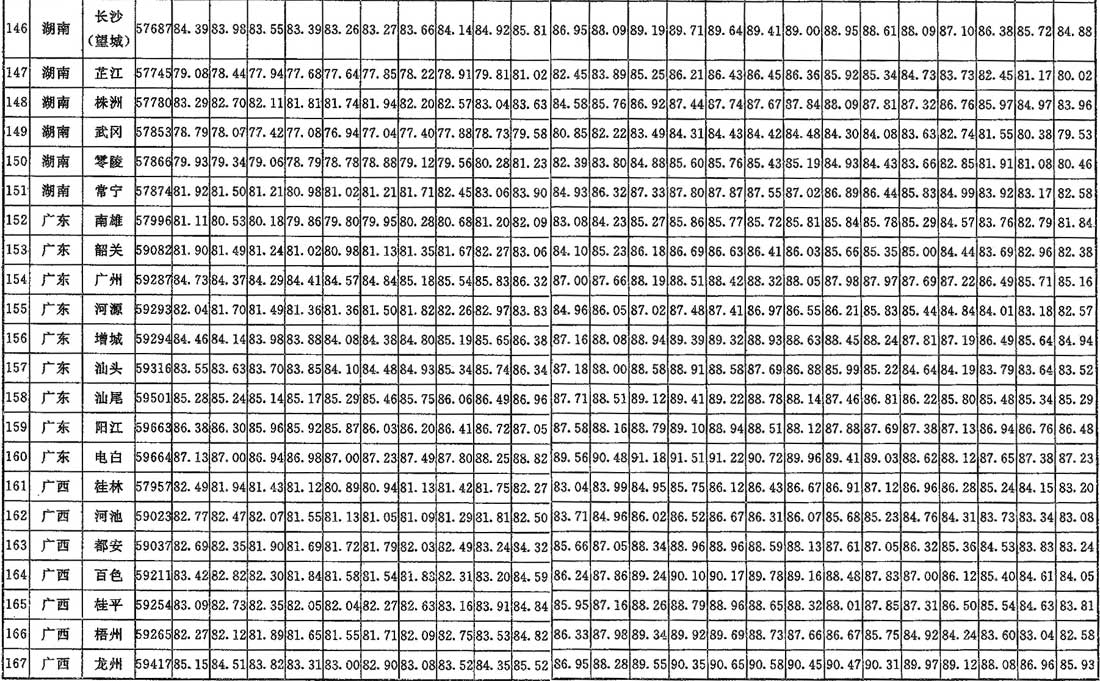

A.0.2 夏季空氣調節室外逐時計算焓值應按表A.0.2采用。
附錄B 室外空氣計算溫度簡化統計方法
B.0.1 供暖室外計算溫度可按下式確定：
式中：twn——供暖室外計算溫度(℃)，應取整數；
t1p——累年最冷月平均溫度(℃)；
tp,min——累年最低日平均溫度(℃)。
B.0.2 冬季空氣調節室外計算溫度可按下式確定：
式中：twk——冬季空氣調節室外計算溫度(℃)，應取整數。
B.0.3 夏季通風室外計算溫度可按下式確定：
式中：twf——夏季通風室外計算溫度(℃)，應取整數；
trp——累年最熱月平均溫度(℃)；
tmax——累年極端最高溫度(℃)。
B.0.4 夏季空氣調節室外計算干球溫度可按下式確定：
式中：twg——夏季空氣調節室外計算干球溫度(℃)。
B.0.5 夏季空氣調節室外計算濕球溫度可按下列公式確定：
式中：tws——夏季空氣調節室外計算濕球溫度(℃)；
ts,rp——與累年最熱月平均溫度和平均相對濕度相對應的濕球溫度(℃)，可在當?shù)卮髿鈮毫ο碌撵蕽駡D上查得；
ts,max——與累年極端最高溫度和最熱月平均相對濕度相對應的濕球溫度(℃)，可在當?shù)卮髿鈮毫ο碌撵蕽駡D上查得。
B.0.6 夏季空氣調節室外計算日平均溫度可按下式確定：
式中：twp——夏季空氣調節室外計算日平均溫度(℃)。
附錄C 夏季太陽總輻射照度

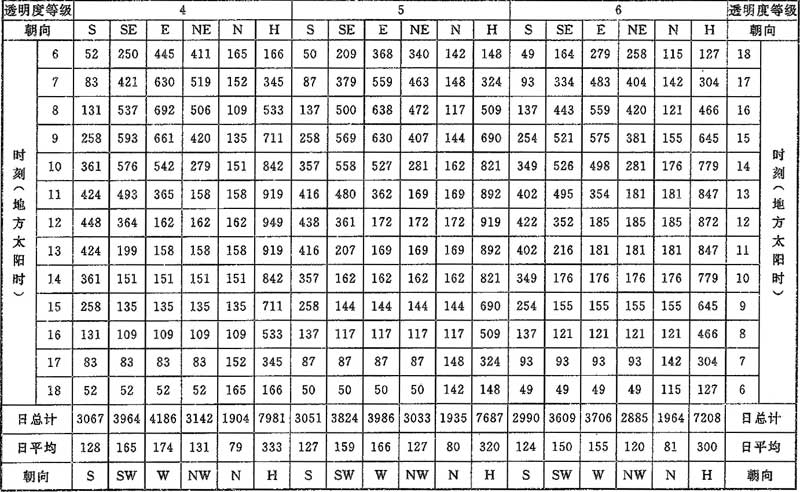

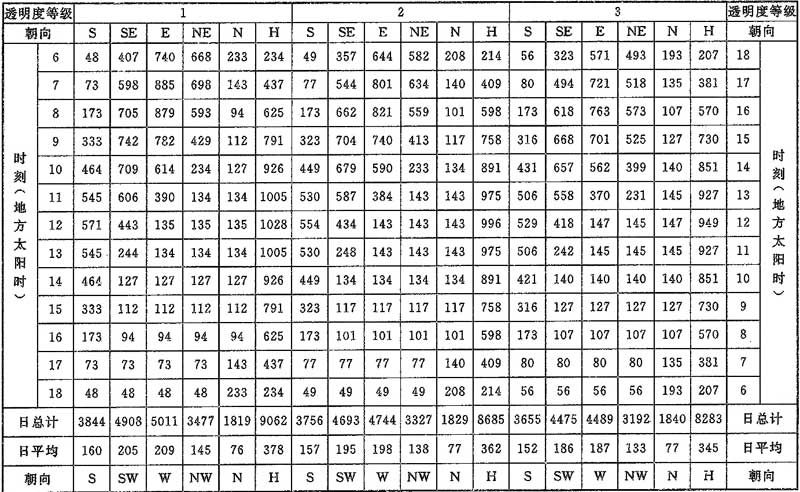

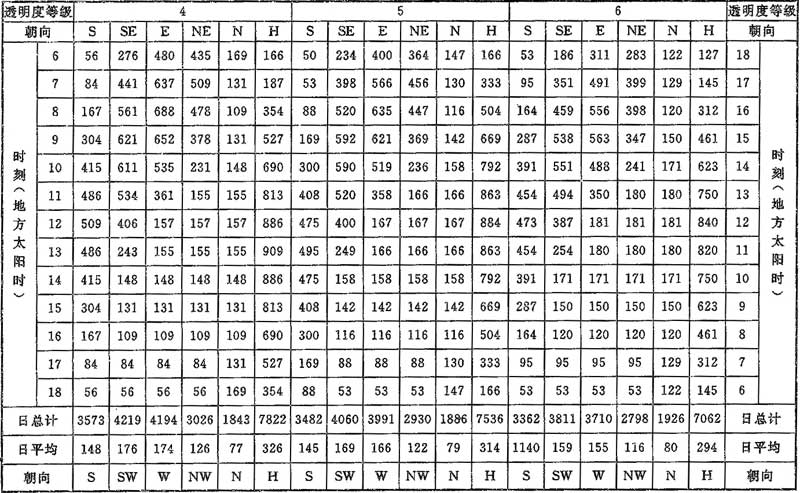

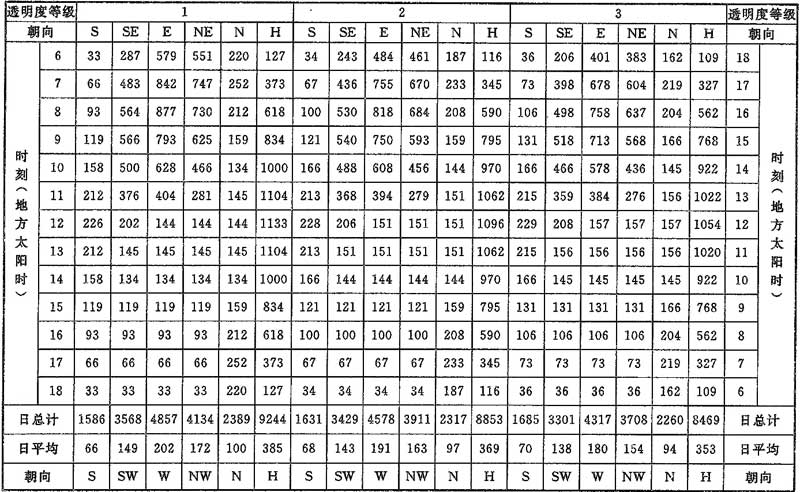

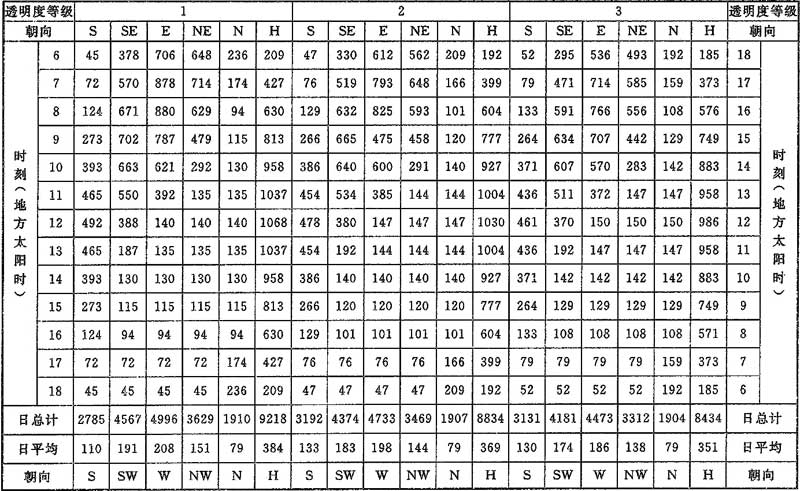

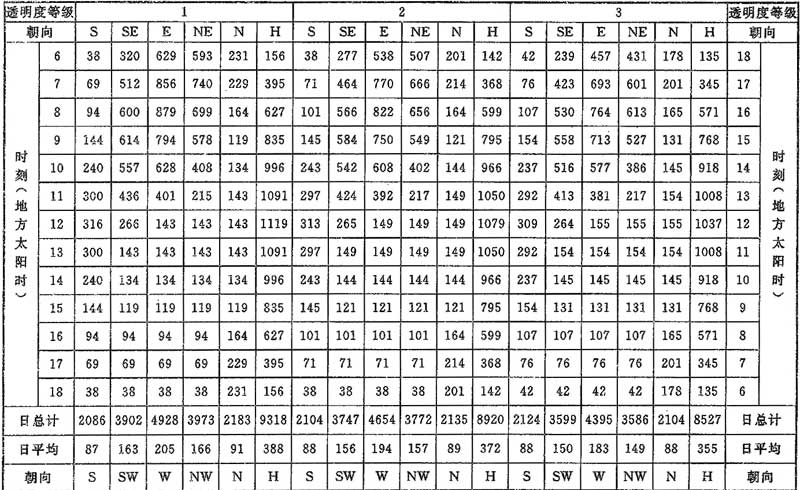

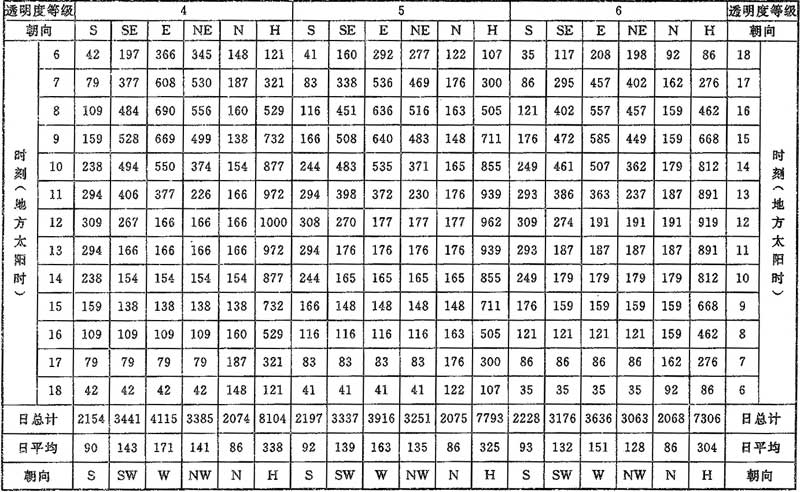

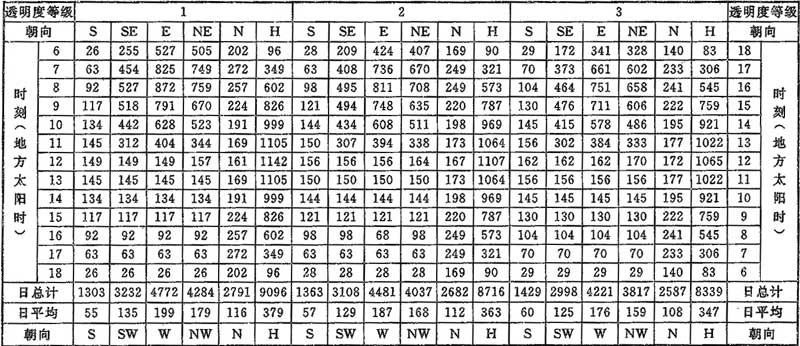

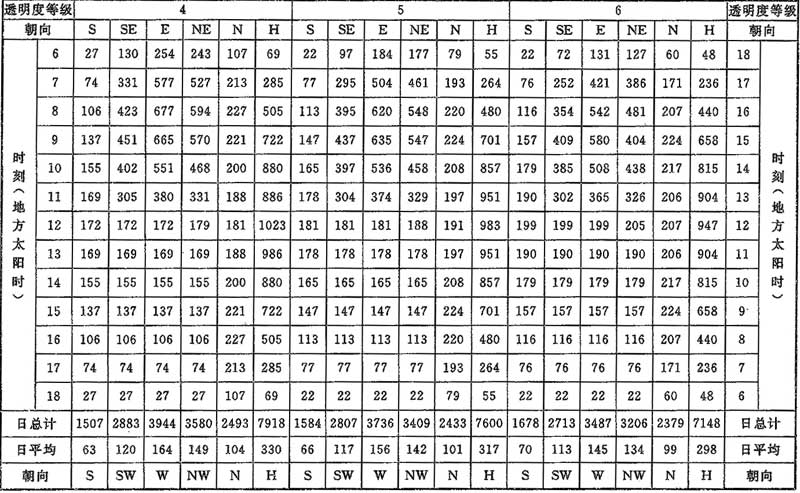

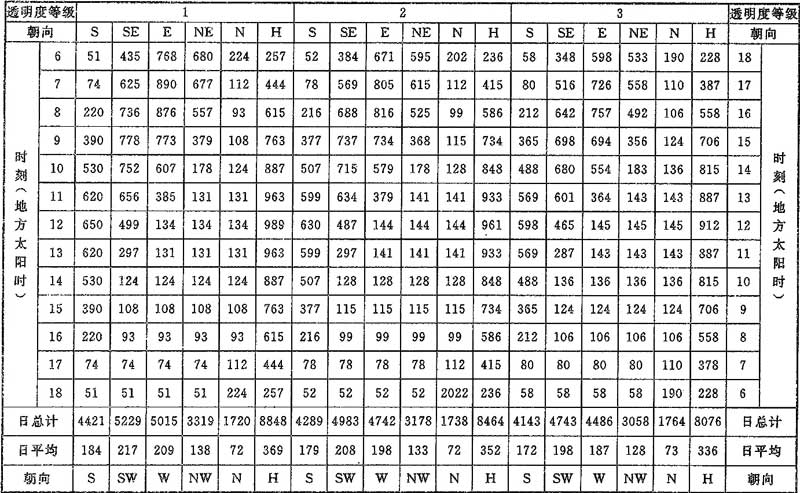

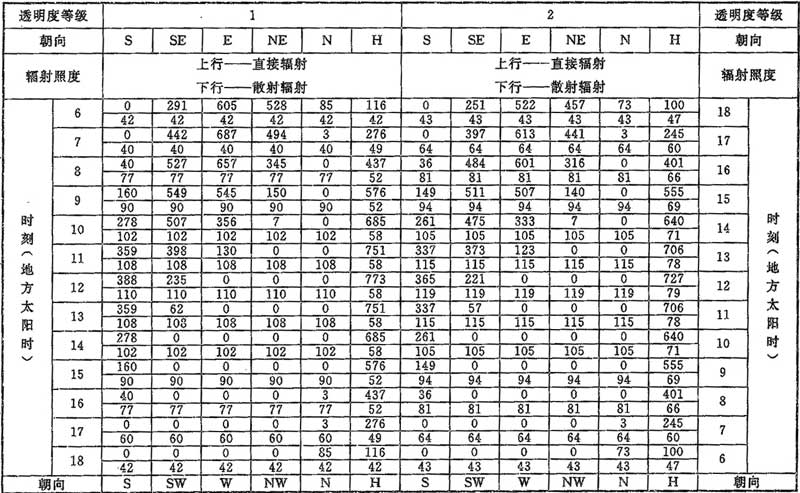

C.0.1 計算夏季空調冷負荷時，建筑物各朝向垂直面與水平面的太陽總輻射照度應按表C.0.1-1～表C.0.1-7采用。

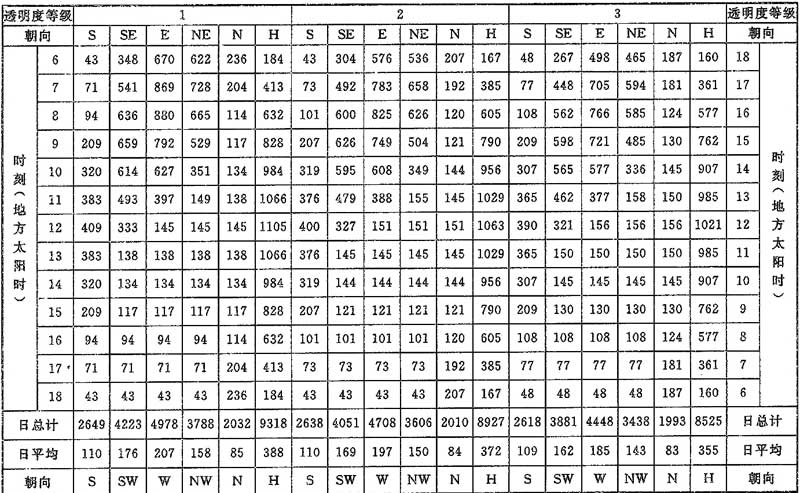

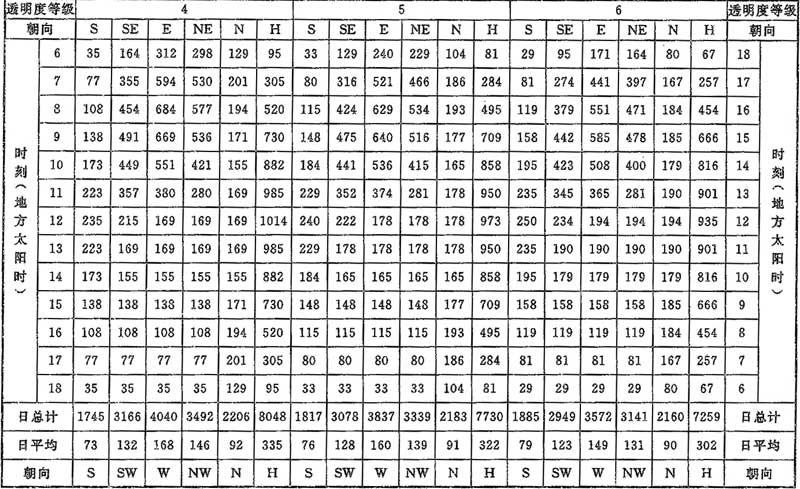

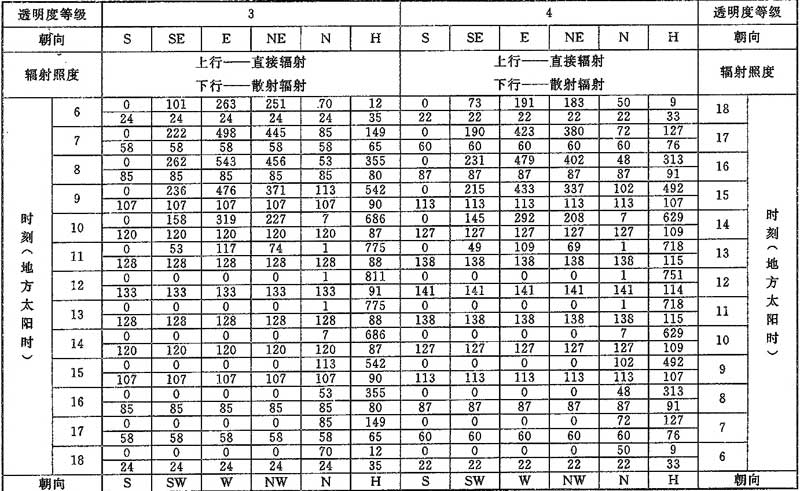

表C.0.1-1 北緯20°太陽總輻射照度(W／m2)
表C.0.1-2 北緯25°太陽總輻射照度(W／m2)
表C.0.1-3 北緯30°太陽總輻射照度(W／m2)
表C.0.1-4 北緯35°太陽總輻射照度(W／m2)
表C.0.1-5 北緯40°太陽總輻射照度(W／m2)
表C.0.1-6 北緯45°太陽總輻射照度(W／m2)
表C.0.1-7 北緯50°太陽總輻射照度(W／m2)
附錄D 夏季透過標準窗玻璃的太陽輻射照度

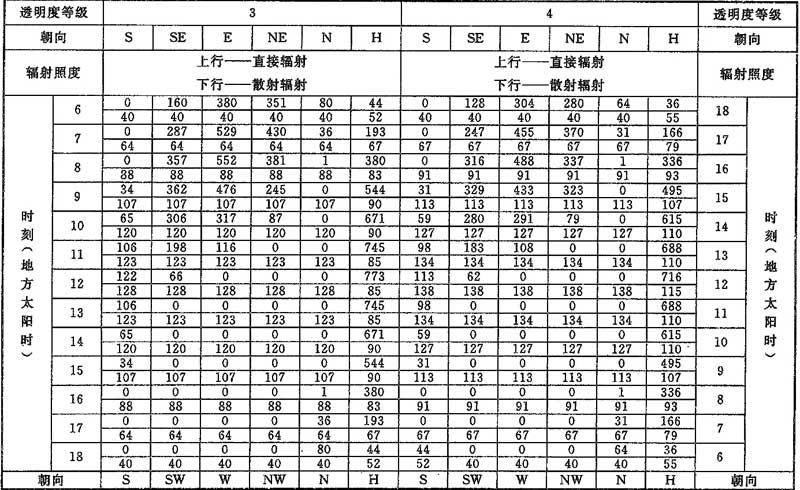

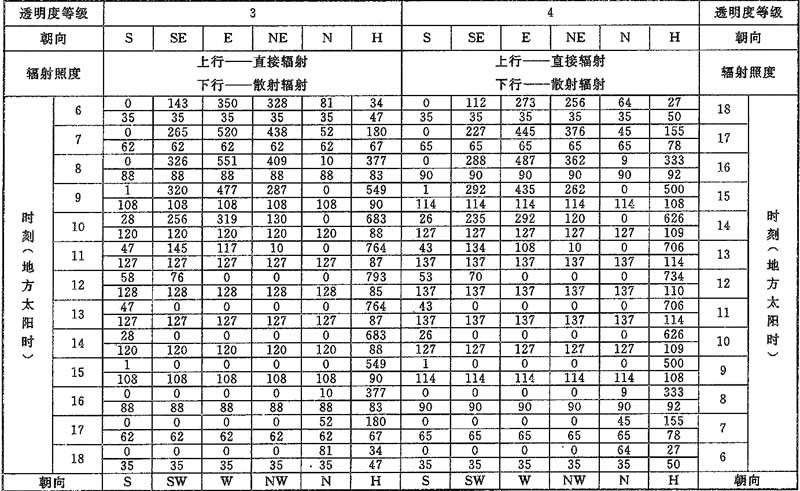

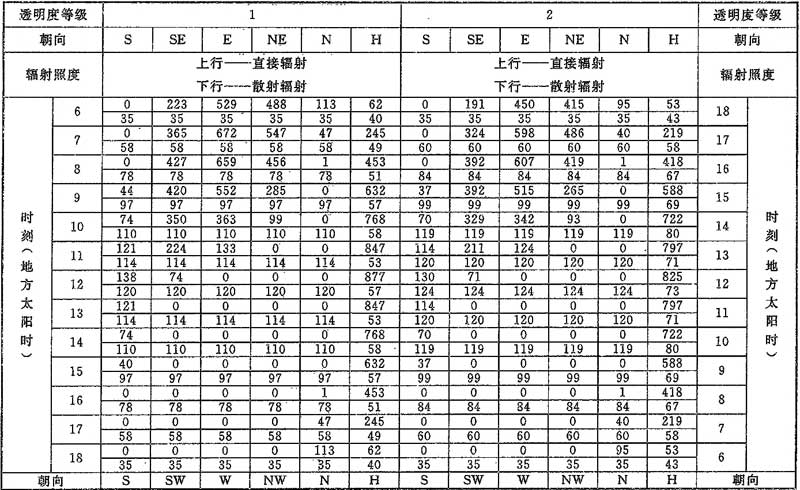

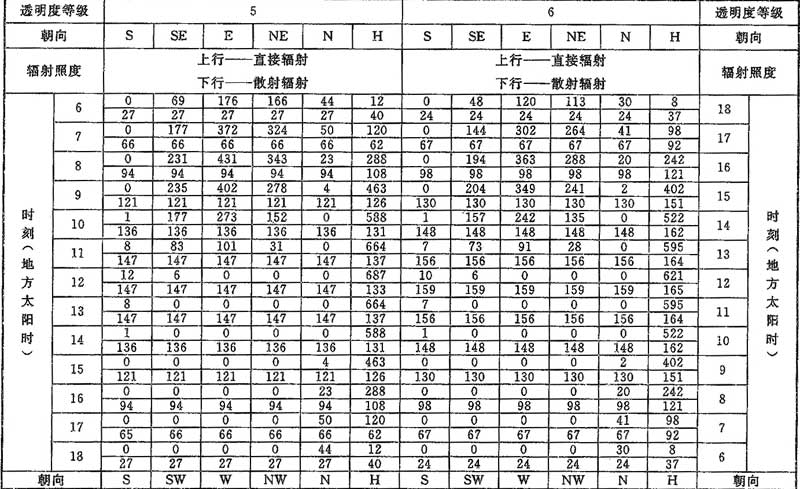

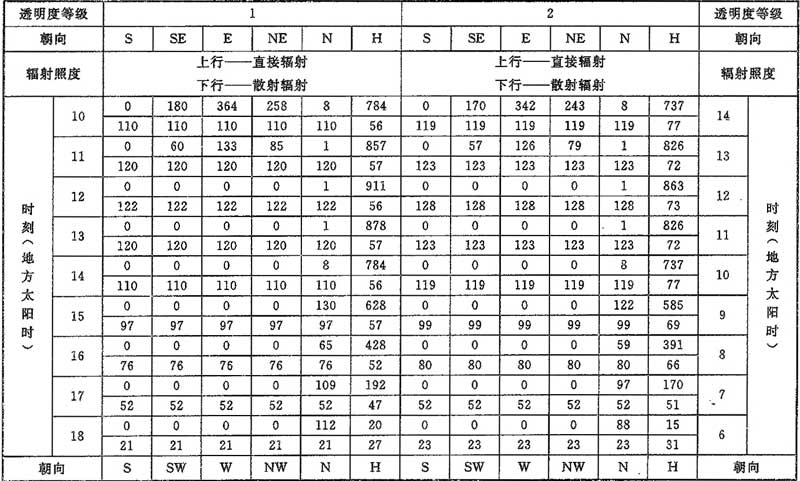

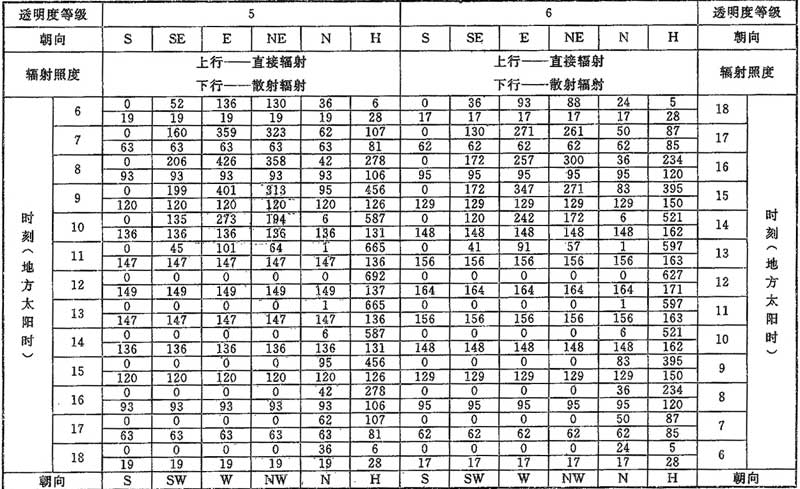

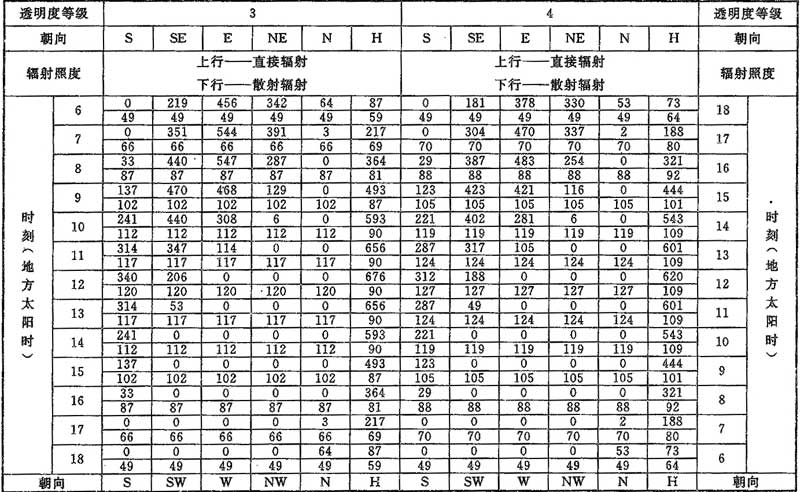

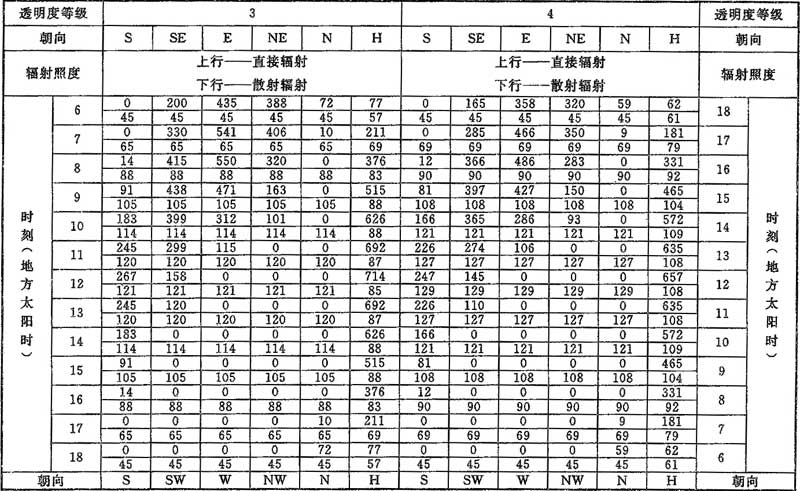

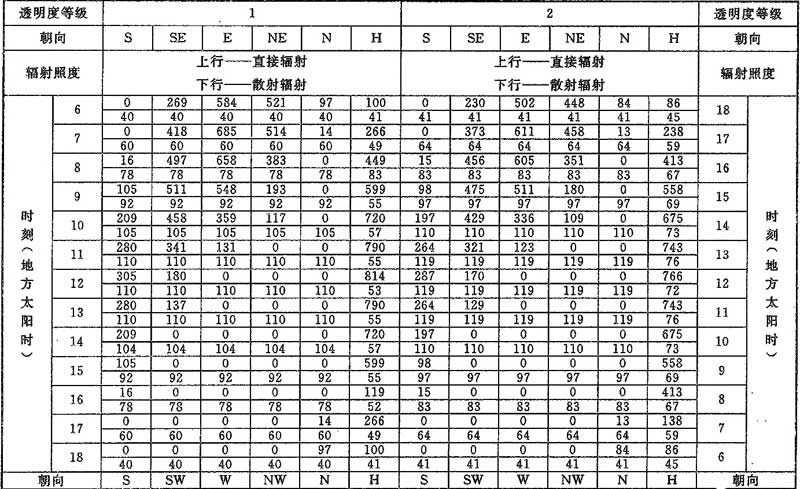

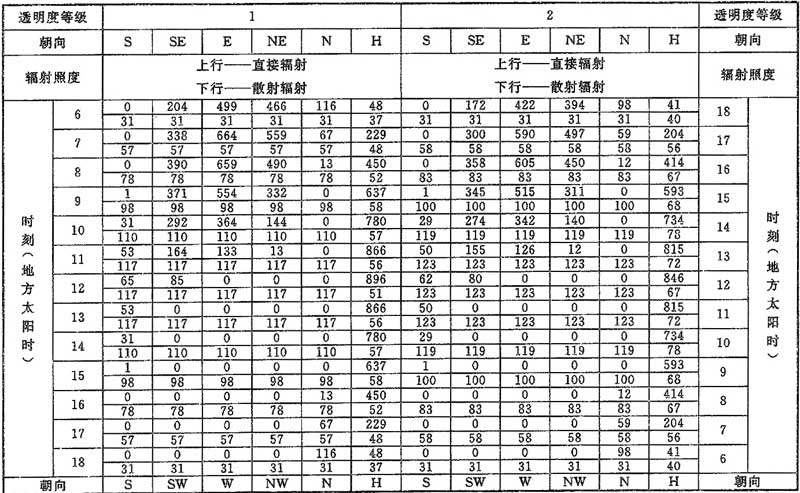

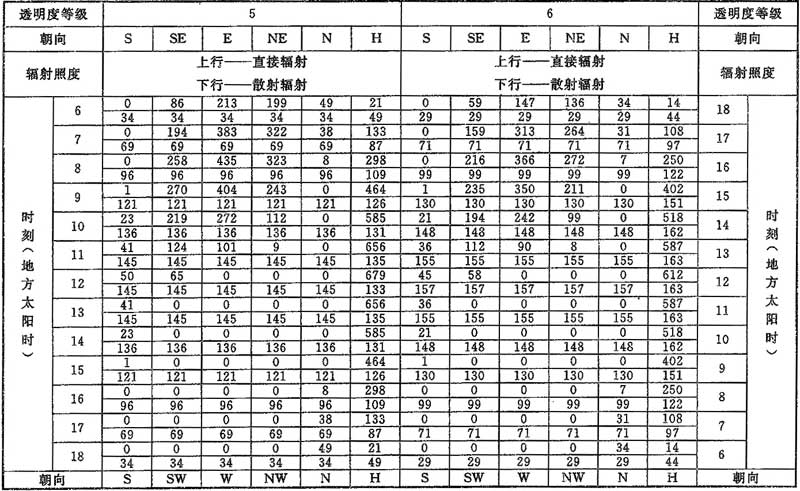

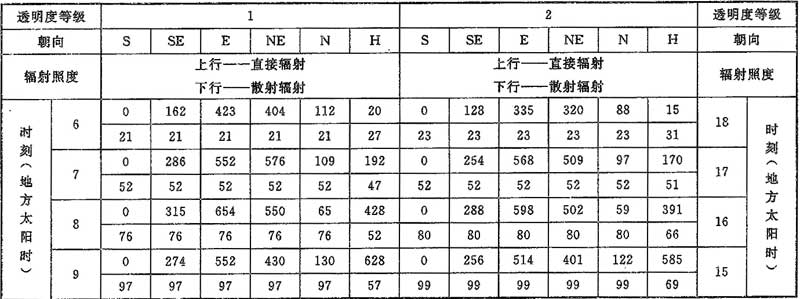

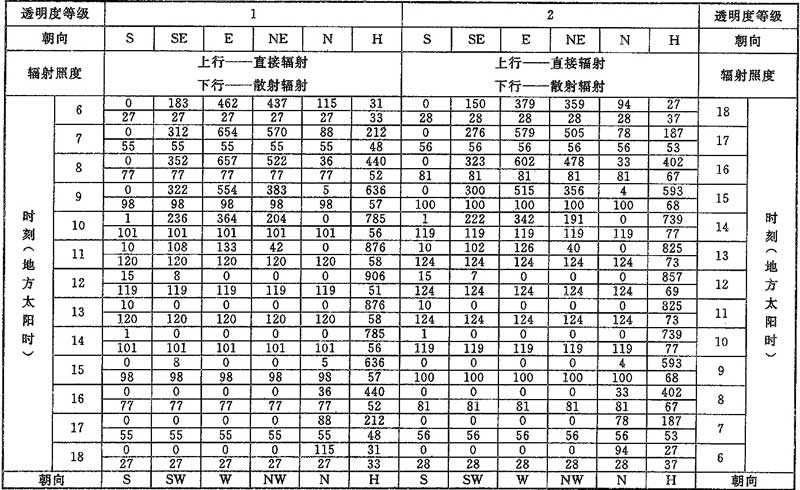

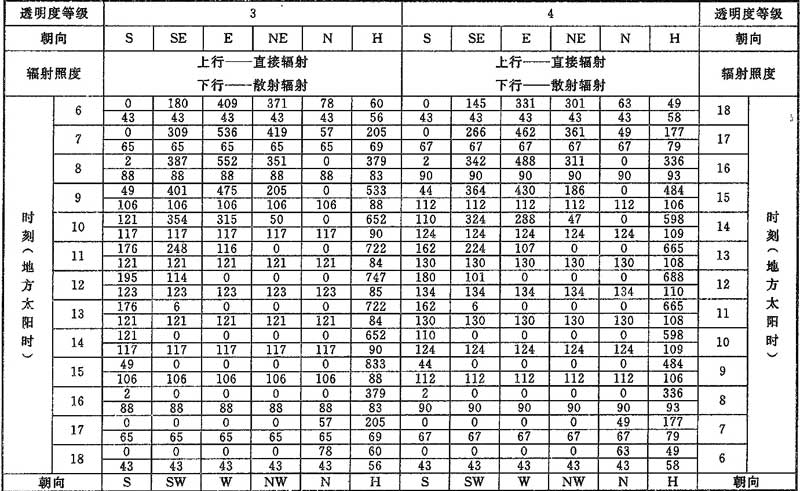

D.0.1 計算夏季空調冷負荷時，透過建筑物各朝向垂直面與水平面標準窗玻璃的太陽直接輻射照度和散射輻射照度應按表D.0.1-1～表D.0.1-7采用。

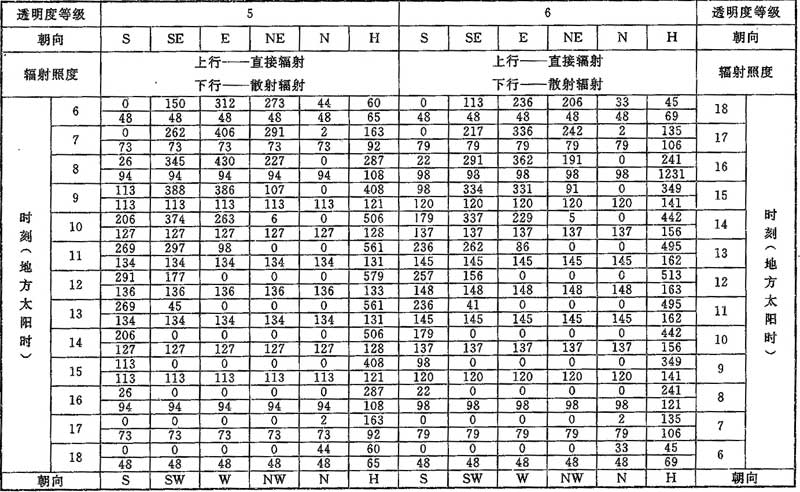

表D.0.1-1 北緯20°透過標準窗玻璃的太陽輻射照度(W／m2)
表D.0.1-2 北緯25°透過標準窗玻璃的太陽輻射照度(W／m2)
表D.0.1-3 北緯30°透過標準窗玻璃的太陽輻射照度(W／m2)
表D.0.1-4 北緯35°透過標準窗玻璃的太陽輻射照度(W／m2)
表D.0.1-5 北緯40°透過標準窗玻璃的太陽輻射照度(W／m2)
表D.0.1-6 北緯45°透過標準窗玻璃的太陽輻射照度(W／m2)
表D.0.1-7 北緯50°透過標準窗玻璃的太陽輻射照度(W／m2)
附錄E 夏季空氣調節設計用大氣透明度分布圖
附錄E 夏季空氣調節設計用大氣透明度分布圖

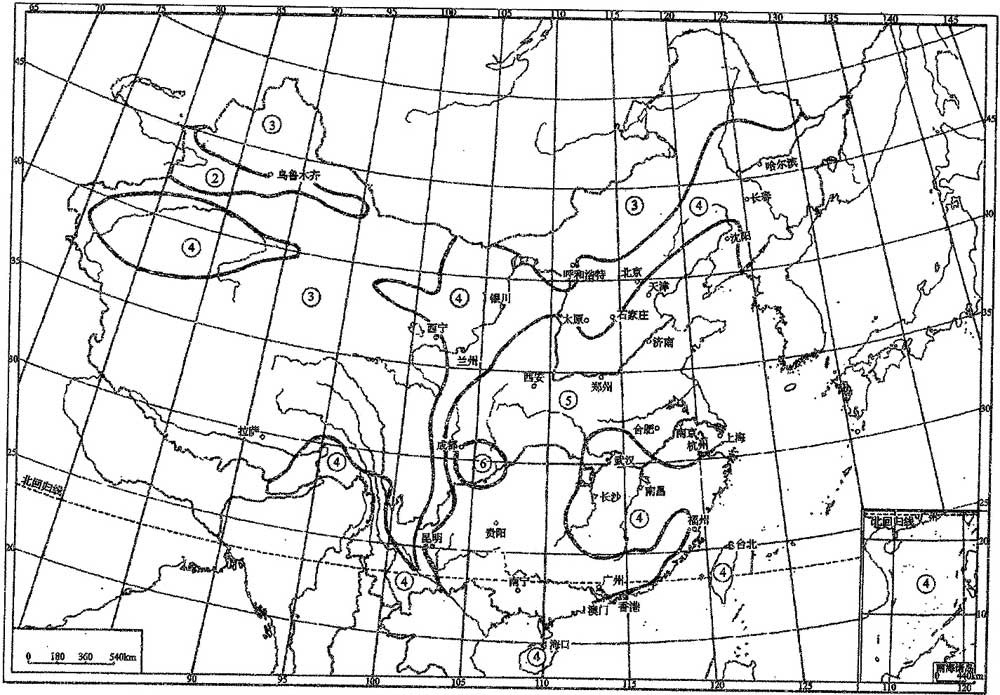

圖E 夏季空氣調節設計用大氣透明度分布
附錄F 加熱由門窗縫隙滲入室內的冷空氣的耗熱量
F.0.1 加熱由門窗縫隙滲入室內的冷空氣的耗熱量可按下式計算：
式中：Q——由門窗縫隙滲入室內的冷空氣的耗熱量(W)；
cp——空氣的定壓比熱容，cp＝1kJ／(kg·℃)；
ρwn——供暖室外計算溫度下的空氣密度(kg／m3)；
L——滲透冷空氣量(m3／h)，按本規范式(F.0.2)或式(F.0.5)確定；
tn——供暖室內設計溫度(℃)，按本規范第4.1.1條確定；
twn——供暖室外計算溫度(℃)，按本規范第4.2.1條確定。
F.0.2 滲透冷空氣量可根據不同的朝向按下式計算：
式中：L0——在基準高度單純風壓作用下，不考慮朝向修正和建筑物內部隔斷情況時，通過每米門窗縫隙進入室內的理論滲透冷空氣量[m3／(m·h)]，按本規范式(F.0.3)確定；
e1——外門窗縫隙的長度，應分別按各朝向可開啟的門窗縫隙長度計算；
m——風壓與熱壓共同作用下，考慮建筑體形、內部隔斷和空氣流通等因素后，不同朝向、不同高度的門窗冷風滲透壓差綜合修正系數，按本規范式(F.0.4-1)確定；
b——門窗縫隙滲風指數，b＝0.56～0.78，當無實測數據時，可取b＝0.67。
F.0.3 通過每米門窗縫隙進入室內的理論滲透冷空氣量可按下式計算：
式中：α1——外門窗縫隙滲風系數[m3／(m·h·pab)]，當無實測數據時，可根據建筑外窗空氣滲透性能分級的相關標準，按表F.0.3采用；
v0——基準高度冬季室外最多風向的平均風速，按本規范第4.2節的相關規定確定(m／s)。
表F.0.3 外門窗縫隙滲風系數下限值
F.0.4 冷風滲透壓差綜合修正系數應按下列公式計算：
式中：Cr——熱壓系數。當無法精確計算時，按表F.0.4確定；
△Cf——風壓差系數，當無實測數據時，可取0.7；
n——單純風壓作用下，滲透冷空氣量的朝向修正系數，按本規范附錄G采用；
C——作用于門窗上的有效熱壓差與有效風壓差之比；
Cb——高度修正系數；
h——計算門窗的中心線標高；
hz——單純熱壓作用下，建筑物中和面的標高，可取建筑物總高度的1／2(m)；
t′n——建筑物內形成熱壓作用的豎井計算溫度(℃)。

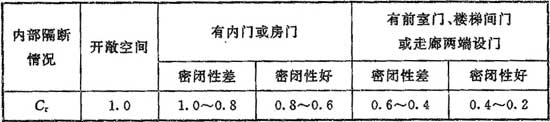

表F.0.4 熱壓系數
F.0.5 當無相關數據時，建筑物的滲透冷空氣量可按下式計算：
式中：V——房間體積(m3)；
k——換氣次數，當無實測數據時，可按表F.0.5確定(次／h)。
表F.0.5 換氣次數(次／h)
F.0.6 生產廠房、倉庫、公用輔助建筑物，加熱由門窗縫隙滲入室內的冷空氣的耗熱量占圍護結構總耗熱量的百分率可按表F.0.6確定。
表F.0.6 滲透耗熱量占圍護結構總耗熱量的百分率(％)
附錄G 滲透冷空氣量的朝向修正系數N值

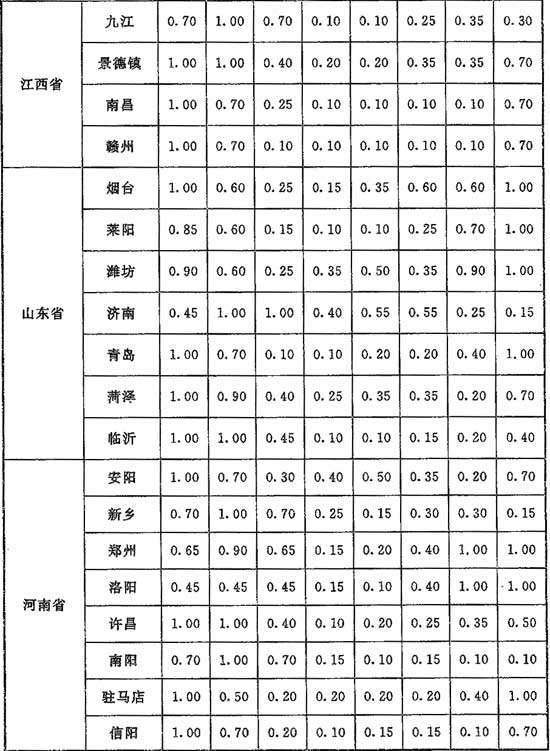

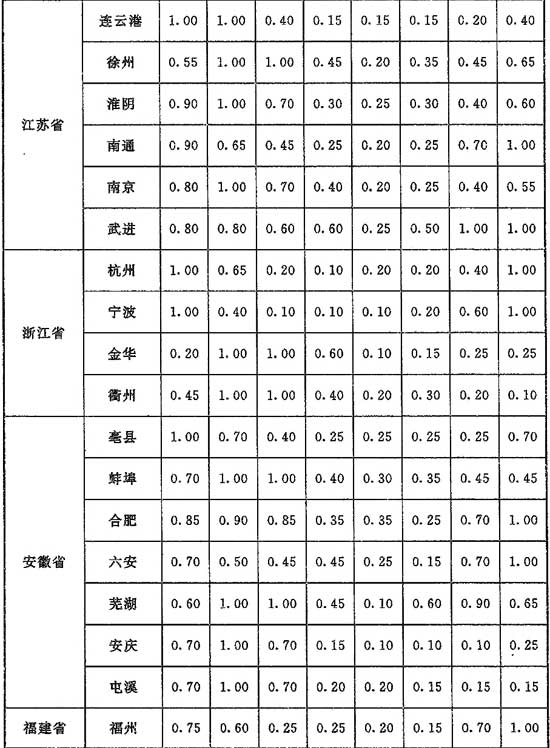

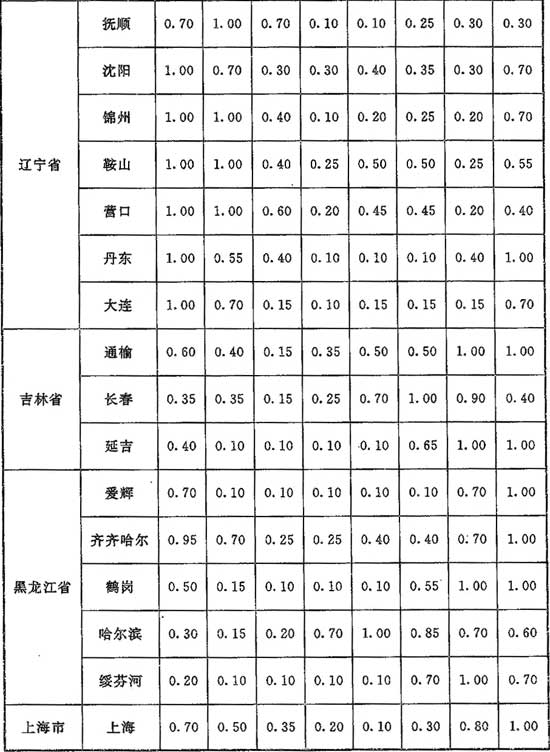

G.0.1 計算供暖熱負荷時，單純風壓作用下滲透冷空氣量的朝向修正系數應按表G.0.1采用。

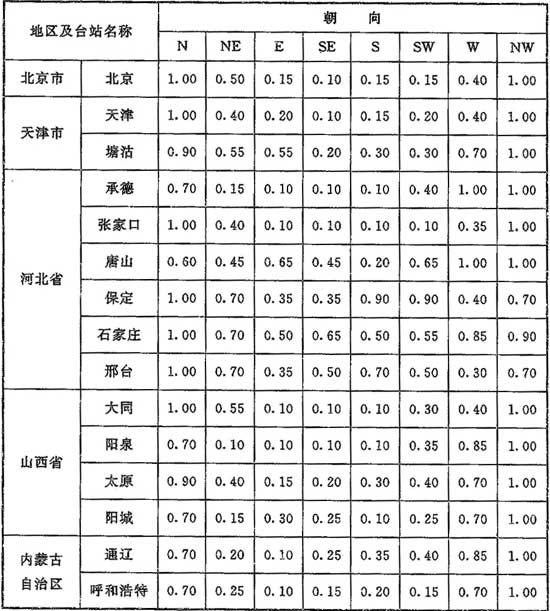

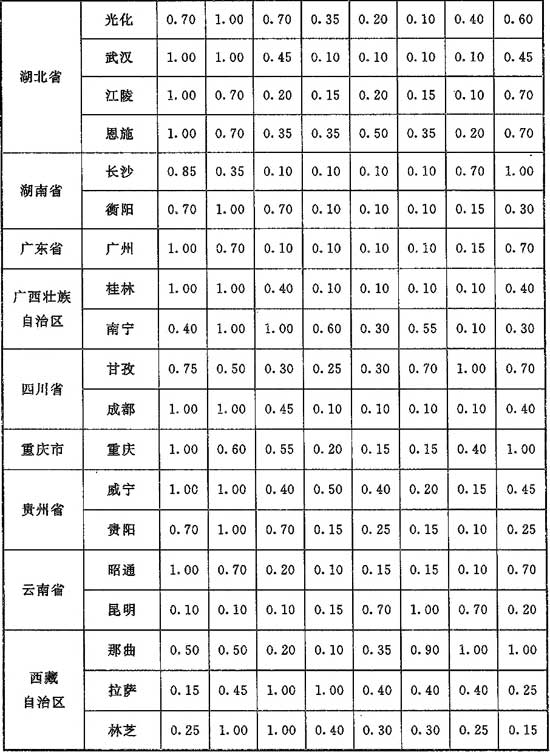

表C.0.1 朝向修正系數n值
附錄H 自然通風的計算
H.0.1 自然通風的通風量應按下列公式計算：
式中：G——自然通風的通風量(kg／h)；
Q——散至室內的全部顯熱量(W)；
cp——空氣的定壓比熱容，取1[kJ／(kg·℃)]；
α——單位換算系數，對于法定計量單位，取0.28；
tp——排風溫度(℃)，按本規范第H.0.2條確定；
tn——室內工作地點溫度(℃)，按本規范第4.1.4條確定；
twf——夏季通風室外計算溫度(℃)，按本規范第4.2.7條確定；
m——散熱量有效系數，按本規范第H.0.3條確定。
H.0.2 排風口溫度應根據不同情況，分別按下列規定采用：
1 有條件時，可按與夏季通風室外計算溫度的允許溫差確定；
2 室內散熱量比較均勻，且不大于116W／m 3時，可按下式計算：
式中：△tH——溫度梯度(℃／m)，按表H.0.2采用；
H——排風口中心距地面的高度。

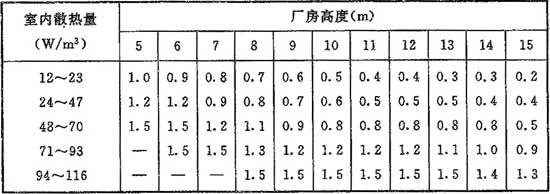

表H.0.2 溫度梯度△tH值(℃／m)
3 當采用m值時，可按下式計算：
H.0.3 散熱量有效系數m值宜按相同建筑物和工藝布置的實測數據采用，當無實測數據時，單跨生產廠房可按下式計算：
式中：m1——根據熱源占地面積f和地面面積F的比值，按圖H.0.3確定的系數；
m2——根據熱源的高度，按表H.0.3-1確定的系數；
m3——根據熱源的輻射散熱量Qf和總散熱量Q的比值，按表H.0.3-2確定的系數。

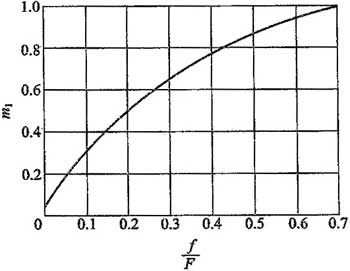

圖H.0.3 系數m1
表H.0.3-1 系數m2
表H.0.3-2 系數m3
H.0.4 進風口和排風口的面積應按下列公式計算：
式中：Fj、Fp——分別為進風口和排風口面積(m2)；
Gj、Gp——分別為進風量和排風量(kg／h)；
hj、hp——分別為進風口和排風口中心與中和界的高差；
ρwf——夏季通風室外計算溫度下的空氣密度(kg／m3)；
ρp——排風溫度下的空氣密度(kg／m3)；
ρnp——室內空氣的平均密度(kg／m3)，按作業地帶和排風口處空氣密度的平均值采用；
ξj、ξp——分別為進風口和排風口的局部阻力系數；
g——重力加速度(取9.81m／s2)。
附錄J 局部送風的計算
J.0.1 工作地點的氣流寬度應按下列公式計算：
式中：ds——送至工作地點的氣流寬度；
a——送風口的紊流系數，對于圓形送風口，采用0.076；對于旋轉送風口，采用0.087；
s——送風口至工作地點的距離；
d0——圓形送風口的直徑，可采用送風口至工作地點距離的20％～30％(m)；
A、B——矩形截面送風口的邊長。
J.0.2 送風口的出口風速應按下式計算：
式中：v0——送風口的出口風速(m／s)；
vg——工作地點的平均風速，按本規范第4.1.7條采用(m／s)；

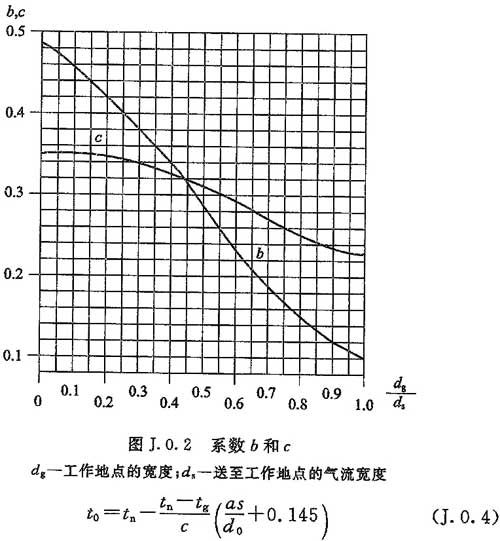

b——系數(圖J.0.2)。
J.0.3 送風量應按下式計算：
式中：L——送風量(m3／h)；
F0——送風口的有效截面積(m2)。
J.0.4 送風口的出口溫度應按下式計算。當送冷風時，計算的送風口出口溫度較低時，可選用較大尺寸的送風口重新確定相關參數。
式中：t0——送風口的出口溫度(℃)；
tn——工作地點周圍的室內溫度(℃)；
tg——工作地點溫度(℃)，按本規范第4.1.7條確；
c——系數(見本規范圖J.0.2)。
附錄K 除塵風管的最小風速
K.0.1 設計工況和通風標準工況相近時，除塵風管最低風速不應低于表K.0.1規定的數值。

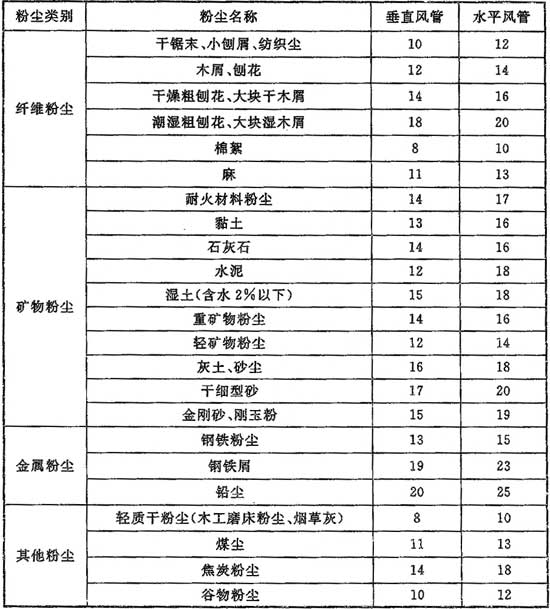

表K.0.1 除塵風管的最小風速(m／s)
附錄L 蓄冰裝置容量與雙工況制冷機空調工況制冷量

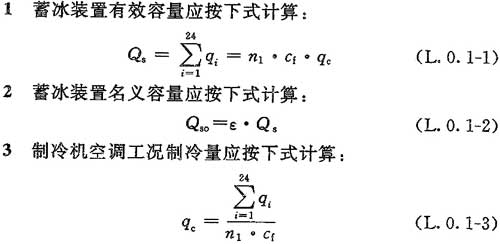

L.0.1 蓄冰裝置容量與雙工況制冷機空調工況制冷量計算應符合下列規定：
式中：Qs——蓄冰裝置有效容量(kW·h)；
Qso——蓄冰裝置名義容量(kW·h)；
qi——建筑物逐時冷負荷(kW)；
n1——夜間制冷機在制冰工況下運行的小時數(h)；
cf——制冷機制冰時制冷能力的變化率，活塞式制冷機取0.60～0.65，螺桿式制冷機取0.64～0.70，離心式(中壓)取0.62～0.66，離心式(三級)取0.72～0.80；
qc——制冷機空調工況制冷量(kW)；
ε——蓄冰裝置的實際放大系數(無因次)。

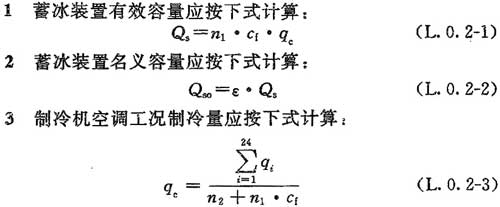

L.0.2 部分負荷蓄冰時，蓄冰裝置容量與雙工況制冷機空調工況制冷量計算應符合下列規定：
式中：n2——白天制冷機在空調工況下的運行小時數(h)。
L.0.3 當?shù)仉娏Σ块T有其他限電政策時，所選蓄冰量的最大小時取冷量應滿足限電時段的最大小時冷負荷的要求，并應符合下列規定：
式中：Q′s——為滿足限電要求所需的蓄冰槽容量(kW·h)；
ηmax——所選蓄冰設備的最大小時取冷率；
q′——限電時段空氣調節系統的最大小時冷負荷(kW)；
q′c——修正后的制冷機標定制冷量(kW)。
