GB/T 28900-2012 鋼筋混凝土用鋼材試驗方法 （完整版）
1 范圍
1 范圍
本標準規定了鋼筋混凝土用鋼的拉伸、彎曲、反向彎曲、軸向疲勞、化學分析、幾何尺寸測量、相對肋面積的測定、重量偏差的確定和鋼筋的金相檢驗等試驗方法。
本標準適用于鋼筋混凝土用鋼筋產品。
本標準不適用于預應力鋼材。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 228.1-2010 金屬材料 拉伸試驗 第1部分：室溫試驗方法(ISO 6892-1：2009，MOD)
GB/T 232-2010 金屬材料 彎曲試驗方法(ISO 7438：2005，MOD)
GB/T 4336 碳素鋼和中低合金鋼 火花源原子發射光譜分析方法（常規法）
GB/T 12160 單軸試驗用引伸計的標定(GB/T 12160-2002，ISO 9513：1999，IDT)
GB/T 13298 金屬顯微組織檢驗方法
GB/T 16825.1 靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準(GB/T 16825.1-2008，ISO 7500-1：2004，IDT)
3 符號描述
3 符號描述
本標準使用的符號見表1。
表1 符號
| 符號 | 單位 | 描述 | 涉及章條號 |
| h1 | mm | 縱肋高度 | 10.3.2，11.3 |
| h | mm | 在中間點處的橫肋高 | 10.3.1.2，11.3.3 |
| hmax | mm | 橫肋的最大高度 | 10.3.1.1 |
| hs，i | mm | 肋在長度上按照△l的距離被分為p個部分時i部分的平均高度 | 11.3.1 |
| h1/4 | mm | 在四分之一點處的肋高 | 10.3.1.2，11.3.2 |
| h3/4 | mm | 在四分之三點處的肋高 | 10.3.1.2，11.3.2 |
| A | ％ | 斷后伸長率 | 5.1，5.3 |
| Ag | ％ | 最大力Fm塑性延伸率 | 5.3 |
| Agt | ％ | 最大力Fm總延伸率 | 5 |
| b | mm | 橫肋頂寬 | 10.3.7 |
| d | mm | 鋼筋、盤條或鋼絲的公稱直徑 | 5.3，8.2，8.4.8，11.3 |
| D | mm | 在彎曲或反向彎曲試驗中彎曲設備的彎芯直徑 | 6.3，7.3.2 |
| e | mm | 在兩列相鄰肋之間的平均間距 | 10.3.4 |
| Hz | 在疲勞試驗中應力循環頻率 | 8.1，8.4.3 | |
| R | － | 相對肋面積 | 11章 |
| Fm | N | 在拉伸試驗中的最大力 | 5.3 |
| Fr | N | 在軸向疲勞試驗中的力的范圍 | 8.1，8.3，8.4.2，8.4.3 |
| FR | mm2 | 一條肋縱向截面積 | 11.3.1 |
| Fup | N | 在軸向疲勞試驗中的最大力 | 8.1，8.3，8.4.2，8.4.3 |
| l | mm | 橫肋間距 | 10.3.3，11.3 |
| n，m，q，p | － | 用于定義R，P，F(xiàn)R和FP公式的變量 | 11.3 |
| r1 | mm | 手工測定Agt時夾持部位和標距之間的距離 | 5.3 |
| r2 | mm | 手工測定Agt時斷口和標距之間的距離 | 5.3 |
| ReL | MPa | 下屈服強度 | 5.2，5.3 |
| Rm | MPa | 抗拉強度 | 5.3 |
| Rp0.2 | MPa | 0.2％規定塑性延伸強度 | 5.2，5.3 |
| Sn | mm2 | 鋼筋的公稱橫截面積 | 8.4.2 |
| α | (°) | 橫肋側斜角度 | 10.3.6 |
| β | (°) | 橫肋軸向與鋼筋、盤條或鋼絲軸向之間的夾角 | 10.3.5，11.3 |
| γ | (°) | 在彎曲或反向彎曲試驗中的彎曲角度 | 6.3，7.3.1（圖4），7.3.2 |
| δ | (°) | 在反向彎曲試驗中的反彎角度 | 7.3.1（圖4），7.3.4 |
| λ | － | 在R和P的經驗公式中的經驗系數 | 11.3.2 |
| 2σa | N/mm2 | 在軸向疲勞試驗中的應力范圍 | 8.4.2 |
| σmax | N/mm2 | 在軸向疲勞試驗中的最大應力 | 8.4.2 |
| Σei | mm | 橫肋末端間隙（沒有螺旋槽或肋的周長） | 10.3.4，11.3.2 |
| 注：1N/mm2＝1MPa。 | |||
4 試樣的一般規定
4 試樣的一般規定
4.1 制取
除非另有協議，試樣應從符合交貨狀態的鋼筋產品上制取。
4.2 矯直
對于從盤卷上制取的試樣，在任何試驗前應進行簡單的彎曲矯直，并確保最小的塑性變形。
注：對于拉伸試驗和彎曲試驗，試樣必須是平直的，為了獲得滿意的平直度，建議對試樣進行手工矯直或機械矯直。
試樣的矯直方式（手工、機械）應記錄在試驗報告中。1）
1) 對于由鋼筋產品生產商提供的常規試驗，包括試樣條件和校直方法在內的試驗信息應記錄在內部文檔中。
4.3 人工時效
測定拉伸試驗和疲勞試驗的性能指標時，可根據需要對試樣進行人工時效（對于需要矯直的試樣應在矯直后進行人工時效）。
當產品標準沒有規定人工時效工藝時，可采用下列工藝條件：加熱試樣到100℃，在100℃±10℃下保溫60min～75min，然后在靜止的空氣中自然冷卻到室溫。
當對試樣進行人工時效時，時效的工藝條件應記錄在試驗報告中。
5 拉伸試驗
5 拉伸試驗
5.1 試樣
除了在第4章中給出的一般規定外，試樣的平行長度應足夠長，以滿足5.3中對伸長率測定的要求。
當測定斷后伸長率(A)時，試樣應根據GB/T 228.1的規定來標記原始標距L0。
當通過手工方法測定最大力Fm總延伸率(Agt)時，等分格標記應標在試樣的平行長度上，根據鋼筋產品的直徑，等分格標記間的距離應為10mm，根據需要也可采用5mm或20mm。
5.2 試驗設備
試驗機應根據GB/T 16825.1來校驗和校準，至少達到1級。
當使用引伸計測定ReL或Rp0.2時，引伸計精度應達到1級（見GB/T 12160）；測定Agt時，可使用2級精度的引伸計(見GB/T 12160)。
用于測定最大力Fm總延伸率(Agt)的引伸計應至少有100mm的標距長度，標距長度應記錄在試驗報告中。
5.3 試驗程序
拉伸試驗應根據GB/T 228.1進行。對于Rp0.2的測定，如果力-延伸曲線的彈性直線段較短或不明顯，應采用下列方法的一種：
a) GB/T 228.1-2010中第15章和附錄K中的推薦程序；
b) 力-延伸曲線的直線段應被視作連接0.2Fm和0.5Fm兩點之間的線段。
當有爭議時，應采用第二種程序。
當直線段的斜率與彈性模量的理論值之間的差值大于10％時，這次試驗應被視作無效。
除非在相關產品標準中另有規定，應采用公稱橫截面積計算拉伸性能(ReL或Rp0.2，Rm)。
當斷裂發生在夾持部位上或距夾持部位的距離小于20mm或d(選取較大值)時，這次試驗可視作無效。
除非在相關產品標準中另有規定，對于斷后伸長率(A)的測定，原始標距長度應為5倍的公稱直徑。
對于最大力Fm總延伸率(Agt)的測定，應采用GB/T 228.1進行下列修正或補充：
——如果通過使用引伸計來測量Agt，應采用GB/T 228.1-2010中第18章規定的方法；
——如果Agt是通過手工方法在斷后進行測定，Agt應按式(1)進行計算：
Agt＝Ag＋Rm/2000 ……………………(1)
式中，Ag是最大力Fm塑性延伸率。Ag應以一個100mm的標距長度進行測定，距斷口的距離r2至少為50mm或2d（選擇較大者），如果夾持和標距長度之間的距離r1小于20mm或d（選擇較大者）時，該試驗可視作無效，見圖1。
——如有爭議，應采用手工方法。
說明：
a——夾持長度；
b——標距長度100mm。

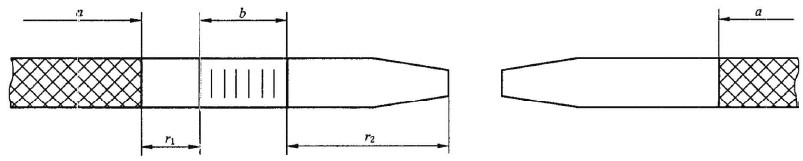

圖1 用手工方法測量Agt
6 彎曲試驗
6 彎曲試驗
6.1 試樣
試樣應符合第4章的一般規定。
6.3 試驗程序
除非另有規定，彎曲試驗應在10℃～35℃的溫度下進行。
注：對于低溫下的試驗，如果協議沒有規定試驗條件，應采用±2℃的溫度偏差。試樣應浸入冷卻介質中，并保持足夠的時間，以確保試樣的整體達到了規定的溫度(例如，對于液體介質至少保溫10min，對于氣體介質至少保溫30min)。彎曲試驗應在試樣從介質中移出5s內開始進行，移動試樣應確保試樣的溫度在允許的溫度范圍內。
試樣應在彎芯上彎曲。
彎曲角度(γ)和彎芯直徑(D)應符合相關產品標準規定。
6.4 試驗結果的判定
彎曲試驗應根據相關產品標準的規定進行判定。
當產品標準沒有規定時，若彎曲試樣無目視可見的裂紋，則判定該試樣為合格。
7 反向彎曲試驗
7 反向彎曲試驗
7.1 試樣
試樣應符合第4章的一般規定。
7.4 試驗結果的判定
反向彎曲試驗應根據相關產品標準的規定來判定。
當產品標準沒有規定時，若反向彎曲試樣無目視可見的裂紋，則判定該試樣為合格。
8 軸向疲勞試驗
8 軸向疲勞試驗
8.1 試驗原理
軸向疲勞試驗是試樣在彈性變形范圍內，使之承受一個呈固定頻率正弦曲線周期變動（如圖5所示）的軸向拉力的作用，并使試驗一直進行到試樣破壞或者達到相關產品標準規定的循環周次且試樣沒有破壞為止。

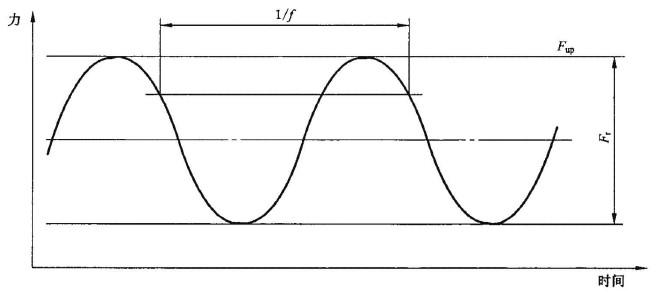

圖5 疲勞加載循環圖
8.2 試樣
試樣應符合第4章的一般規定。
在夾持部位之間的平行長度的表面不應進行任何形式的表面處理，且不應包含產品標識。平行長度應至少為140mm或14d(二者取較大者)。
8.3 試驗設備
疲勞試驗機應根據GB/T 16825.1校準，其精度等級至少應為1級，試驗機應能確保最大力Fup誤差范圍在規定值的±2％之內，力的范圍Fr誤差范圍在規定值的±4％之內。
9 化學分析
9 化學分析
一般情況下，用GB/T 4336光譜分析方法測定化學成分。
在對分析方法產生爭議時，化學成分應采用化學分析方法進行仲裁。
10 尺寸測量
10 尺寸測量
10.1 試樣
試樣應符合第4章的一般規定。
試樣的長度應確保10.3的測量要求。
10.2 試驗設備
測量尺寸的設備應至少具有如下所示的測量精度：
——對于小于等于1mm的橫肋或縱肋高度的測量為0.01mm；
——對于大于1mm的橫肋或縱肋高度為0.02mm；
——對于兩排相鄰橫肋的間距為0.05mm；
——測量橫肋間距時（見10.3.3）為0.5mm；
——橫肋軸向與鋼筋軸向之間的夾角為1°，肋側斜角的測量為1°。
當發生爭議時，應使用傳統的讀數裝置例如兩腳規、線規等。
11 相對肋面積(FR)的確定
11 相對肋面積(R)的確定
11.1 概述
鋼材和混凝土之間的粘結性允許共有的載荷傳遞。
粘結的主要影響來自于由混凝土鋼材表面上肋產生的切變粘結。
當混凝土鋼材有肋時，粘結行為可通過不同方法來確定：
——肋幾何尺寸的測定；
——在拉拔試驗或梁試驗中，混凝土與混凝土鋼材之間粘結性的測定。
在幾何尺寸數據基礎上，粘結因子即相對肋面積（R）可計算得出。
11.2 測定
相對肋面積（R）的測定應采用第10章中測量的幾何尺寸結果來確定。
12 重量偏差的確定
12 重量偏差的確定
12.1 試樣
重量偏差應在有垂直端面的試樣上進行測量，試樣的數量和長度應符合相關產品的規定。
12.2 測量的精確度
試樣的長度測量精確到1mm，重量的測量精確度應至少為±1％。
12.3 試驗程序
測量鋼筋重量偏差時，試樣應從不同根鋼筋上截取，數量不少于5支，每支試樣長度不小于500mm。長度應逐支測量，精確到1mm。測量試樣總重量時，應精確到不大于總重量的1％。
鋼筋實際重量與理論重量的偏差按式(9)計算：
13 鋼筋的金相檢驗方法
13.1 試樣
取鋼筋的橫截面為觀察面。
附錄A （資料性附錄）本標準與IS0 15630-1：2010技術性差異及原因
附錄A
（資料性附錄）
本標準與ISO 15630-1：2010技術性差異及原因
本標準與ISO 15630-1：2010的技術性差異及原因見表A.1
表A.1
| 本標準的 章條編號 |
技術性差異 | 原因 |
| 3，8，10， 11 |
“a”改為“hl”，“am”改為“h”，“amax”“hmax”，“as，i”改為“hs，i”，“a1/4”改為“h1/4”，“a3/4”改為“h3/4”，“c”改為“l(fā)”，“2σa”改為“△σ” |
與相應的產品、試驗方法國家標準一致，其中國際標準的注解中也提到橫肋高度可用“h”代替“a” |
| 2 | 將“ISO 6892、ISO 7438、ISO 7500-1、ISO 9513、 |
GB/T 228.1-2010修改采用ISO 6892.1：2008, |
| 4 | 將第4章分成了3條，并將“注2”提為正文 |
使本章條理更清晰，明確了人工時效工藝的必要性 |
| 5.1 | 將“(見ISO 6892：1998附錄H)”刪除 |
ISO 6892：2008已經沒有關于手工檢測Agt的附錄了 |
| 5.2 | 將“ISO 7500-1”和“ISO 9513”分別改為 |
GB/T 16825.1-2002修改采用ISO 7500-1： |
| 5.3 | 將“ISO 6892：1998中13.1條中的推薦程序”改 |
因為在GB/T 228.1-2010中相關條款已經變?yōu)?br/>第15章和附錄K |
| 6.2.2 | 將“ISO 7438：1985的4.1條”改為“GB/T 232-2010第4章” |
因為在GB/T 232-2010中相關條款已經改變 |
| 8.3 | 疲勞試驗機其精度等級至少應為1級，而不是精 |
在GB/T 16825.1中是一個涵義，一般都用精度 |
| 8.4.2 | 增加“若相關產品標準中未給出最大力(Fup)和力 |
對沒有明確試驗條件的產品提供推薦的疲勞試驗 |
| 9 | 把注提為正文，并改為“一般情況下，用GB/T 4336 |
以符合我國國情 |
| 13 | 刪除了原第13章。 |
各產品標準均有報告格式 |
