GB/T 50801-2013 可再生能源建筑應用工程評價標準 （完整版）
1 總 則
1.0.1為了貫徹落實國家在建筑中應用可再生能源、保護環境的有關法規政策，增強社會應用可再生能源的意識，促進我國可再生能源建筑應用事業的健康發展，指導可再生能源建筑應用工程的測試與評價，制定本標準。
1.0.2本標準適用于應用太陽能熱利用系統、太陽能光伏系統、地源熱泵系統的新建、擴建和改建工程的節能效益、環境效益、經濟效益的測試與評價。
1.0.3在進行可再生能源建筑應用工程測試與評價時，除應符合本標準要求外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1可再生能源建筑應用 application of renewable energyin buildings
在建筑供熱水、采暖、空調和供電等系統中，采用太陽能、地熱能等可再生能源系統提供全部或部分建筑用能的應用形式。
2.0.2太陽能熱利用系統solar thermal system
將太陽能轉換成熱能，進行供熱、制冷等應用的系統，在建筑中主要包括太陽能供熱水、采暖和空調系統。
2.0.3太陽能供熱水采暖系統solar hot waterand space heating system
將太陽能轉換成熱能，為建筑物進行供熱水和采暖的系統，系統主要部件包括太陽能集熱器、換熱蓄熱裝置、控制系統、其他能源輔助加熱/換熱設備、泵或風機、連接管道和末端熱水采暖系統等。
2.0.4 太陽能空調系統 solarair-conditioning system
一種利用太陽能集熱器加熱熱媒，驅動熱力制冷系統的空調系統，由太陽能集熱系統、熱力制冷系統、蓄能系統、空調末端系統、輔助能源以及控制系統六部分組成。
2.0.5 太陽能光伏系統 solarphotovoltaic system
利用光生伏打效應，將太陽能轉變成電能，包含逆變器、平衡系統部件及太陽能電池方陣在內的系統。
2.0.6 地源熱泵系統 ground-source heatpump system
以巖土體、地下水或地表水為低溫熱源，由水源熱泵機組、地熱能交換系統、建筑物內系統組成的供熱空調系統。根據地熱能交換系統形式的不同，地源熱泵系統分為地埋管地源熱泵系統、地下水地源熱泵系統和地表水地源熱泵系統。其中地表水源熱泵又分為江、河、湖、海水源熱泵系統。
2.0.7太陽能保證率solar fraction
太陽能供熱水、采暖或空調系統中由太陽能供給的能量占系統總消耗能量的百分率。
2.0.8 系統費效比 cost-benefitratioofthe system
可再生能源系統的增量投資與系統在正常使用壽命期內的總節能量的比值，表示利用可再生能源節省每千瓦小時常規能源的投資成本。
2.0.9地源熱泵系統制冷能效比 energy efficiencyratio ofground-source heatpumpsystem（EERsys）
地源熱泵系統制冷量與熱泵系統總耗電量的比值，熱泵系統總耗電量包括熱泵主機、各級循環水泵的耗電量。
2.0.10地源熱泵系統制熱性能系數 coefficientof performanceofground-source heatpump system（COPsys）
地源熱泵系統總制熱量與熱泵系統總耗電量的比值，熱泵系統總耗電量包括熱泵主機、各級循環水泵的耗電量。
2.0.11負荷率load ratio
系統的運行負荷與設計負荷之比。
3 基本規定
4 太陽能熱利用系統
5 太陽能光伏系統
6 地源熱泵系統
附錄A 評價報告格式
A.0.1可再生能源建筑應用工程評價報告內容應按本標準第A.0.3條的規定編制。
A.0.2當可再生能源建筑應用工程評價僅有一種或兩種系統時，本標準第A.0.3條中僅保留與被評價系統相對應的評價內容。
A.0.3 可再生能源建筑應用工程評價報告內容及格式如下所示：
可再生能源建筑應用工程
評價報告
Evaluation Report
No：
項目名稱：_____________________________________
委托單位：_____________________________________
檢驗類別：_____________________________________
測試評價機構
年 月 日
___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
測試評價機構地址：郵政編碼：
測試評價機構
評價報告
報告編號第頁共頁
| 委托單位 | ||||
| 地址 | 電話 | |||
| 工程名稱 | ||||
| 工程地址 | 測評日期 | |||
| 測評項目 | ||||
| 測評依據 | ||||
| 測試儀表 | ||||
| 形式檢查結果 | ||||
| 序號 | 項目 | 結論 | ||
| 資料檢查 | 1 | 項目立項、審批文件 | ||
| 2 | 項目施工設計文件審查報告及其意見 | |||
| 3 | 竣工驗收圖紙 | |||
| 4 | 項目關鍵設備檢測報告 | |||
| 5 | 隱蔽工程驗收記錄和資料 | |||
| 6 | 分項工程質量驗收記錄 | |||
| 7① | 太陽能建筑應用對相關建筑日照、承重和安全的影響分析 資料 |
|||
| 8② | 地源熱泵系統對水文、地質、生態、相關物理化學指標的 影響分析資料 |
|||
| 9 | 關鍵部件質檢合格證書和相應的檢測報告 | |||
| 10 | 單機試運轉記錄、系統調試記錄 | |||
| 實施量檢查 | 1 | 實施規模 | ||
| 2 | 系統配置（系統類型、主要設備參數、裝機容量、主要部 件類型和技術參數、控制系統等） |
|||
注：①當可再生能源建筑應用工程評價不包括太陽能建筑應用系統時，本條可以刪去。
②當可再生能源建筑應用工程評價不包括地源熱泵系統時，本條可以刪去。
測試評價機構
評價報告
報告編號第頁共頁
| 評價指標（太陽能熱利用系統） | ||
| 序號 | 項 目 | 評價結果 |
| 1 | 太陽能保證率（％） | |
| 2 | 集熱系統效率（％） | |
| 3 | 貯熱水箱熱損因數[W/（m3·K）] | |
| 4 | 供熱水溫度（℃） | |
| 5 | 室內溫度（℃） | |
| 6 | 太陽能制冷性能系數 | |
| 7 | 常規能源替代量 | |
| 8 | 費效比（元/kWh） | |
| 9 | 靜態投資回收期（年） | |
| 10 | 二氧化碳減排量（t/年） | |
| 11 | 二氧化硫減排量（t/年） | |
| 12 | 粉塵減排量（t/年） | |
| 判定和分級 | ||
| 1 | 合格判定 | □合格□不合格 |
| 2 | 分級評價 | □1級□2級□3級 |
| 測試評價機構（蓋章） 報告日期： 年月日 | ||
批準： 審核： 主檢： |
||
說明：此表為檢查、測試及判定結果匯總表，在報告正文中要求給出具體的結果，正文至少包括下列幾部分內容：1）概況；2）依據；3）形式檢查結果；4）測評內容；5）儀器儀表清單；6）測試結果；7）判定結果；8）測評方案。 |
||
測試評價機構
評價報告
報告編號第頁共頁
| 評價指標（太陽能光伏系統） | ||
| 序號 | 項 目 | 評價結果 |
| 1 | 光電轉換效率（％） | |
| 2 | 費效比（元/kWh） | |
| 3 | 年發電量（kWh） | |
| 4 | 常規能源替代量（t/年） | |
| 5 | 二氧化碳減排量（t/年） | |
| 6 | 二氧化硫減排量（t/年） | |
| 7 | 粉塵減排量（t/年） | |
| 判定和分級 | ||
| 1 | 合格判定 | □合格□不合格 |
| 2 | 分級評價 | □1級□2級□3級 |
| 測試評價機構（蓋章） 報告日期： 年月日 | ||
批準： 審核： 主檢： |
||
說明：此表為檢查、測試及判定結果匯總表，在報告正文中要求給出具體的結果，正文至少包括下列幾部分內容：1）概況；2）依據；3）形式檢查結果；4）測評內容；5）儀器儀表清單；6）測試結果；7）判定結果；8）測評方案。 |
||
測試評價機構
評價報告
報告編號第頁共頁
| 評價指標（地源熱泵） | ||
| 序號 | 項 目 | 評價結果 |
| 1 | 地源熱泵系統制冷能效比、制熱性能系數COPsys/EERsys | |
| 2 | 熱泵機組制熱性能系數、制冷能效比COP/EER | |
| 3 | 室內溫濕度 | |
| 4 | 常規能源替代量（t標煤/年） | |
| 5 | 二氧化碳減排量（t/年） | |
| 6 | 二氧化硫減排量（t/年） | |
| 7 | 粉塵減排量（t/年） | |
| 8 | 靜態投資回收期（年） | |
| 判定和分級 | ||
| 1 | 合格判定 | □合格□不合格 |
| 2 | 分級評價 | □1級□2級□3級 |
| 測試評價機構（蓋章） 報告日期： 年月日 | ||
批準： 審核： 主檢： |
||
說明：此表為檢查、測試及判定結果匯總表，在報告正文中要求給出具體的結果，正文至少包括下列幾部分內容：1）概況；2）依據；3）形式檢查結果；4）測評內容；5）儀器儀表清單；6）測試結果；7）判定結果；8）測評方案。 |
||
測試評價機構
評價報告
報告編號第頁共頁
1工程概況 |
附錄B 太陽能資源區劃
附錄B太陽能資源區劃

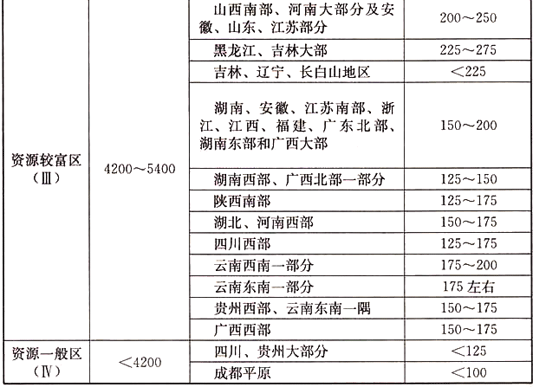

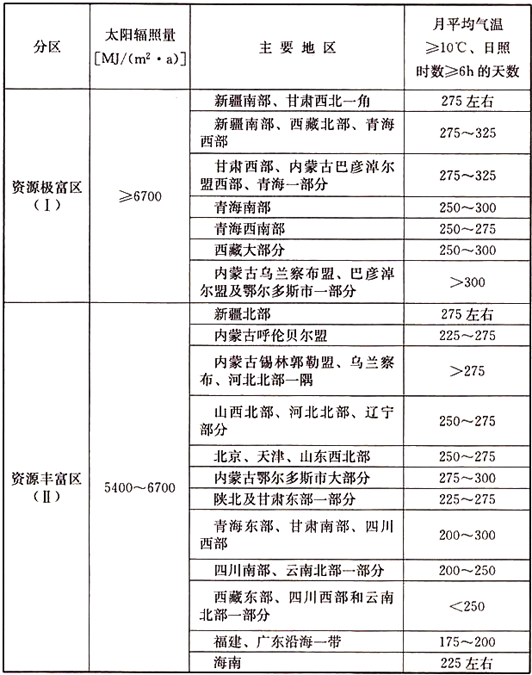

表B太陽能資源區劃
附錄C 我國主要城市日太陽輻照量分段統計
附錄C我國主要城市日太陽輻照量分段統計

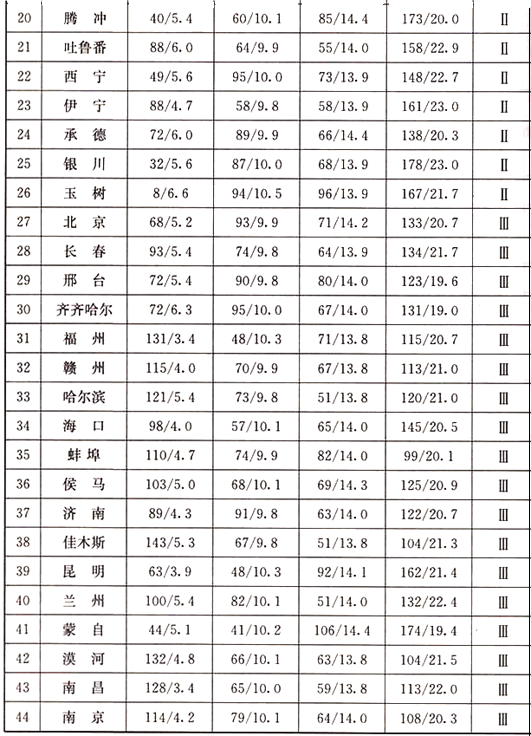

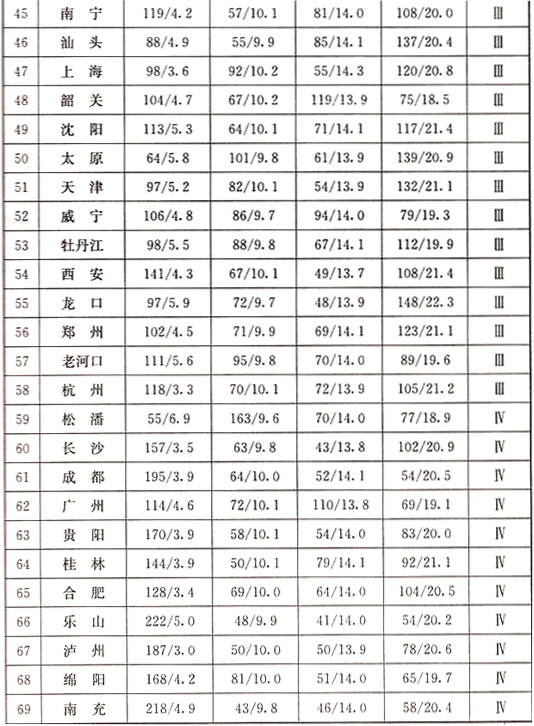

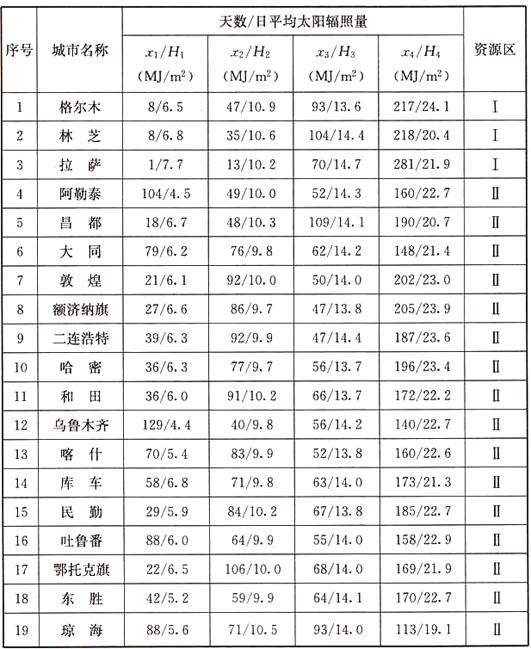

表C我國主要城市日太陽輻照量分段統計表
注：x1：全年日太陽輻照H1＜8MJ/m2的天數；
x2：全年日太陽輻照8MJ/m2≤H2＜12MJ/m2的天數：
x3：全年日太日輻照12MJ/m2≤H3＜16MJ/m2的天數；
x4：全年日太陽輻照H4≥16MJ/m2的天數；
H1：全年中當?shù)厝仗栞椪樟啃∮?MJ/m2期間的日平均太陽輻照量；
H2：全年中當?shù)厝仗栞椪樟啃∮?2MJ/m2且大于等于8MJ/m2期間的日平均太陽輻照量；
H3：全年中當?shù)厝仗栞椪樟啃∮?6MJ/m2且大于等于12MJ/m2期間的日平均太陽輻照量；
H4：全年中當?shù)厝仗栞椪樟看笥诘扔?6MJ/m2期間的日平均太陽輻照量。
附錄D 傾斜表面上太陽輻照度的計算方法
D.0.1傾斜表面上太陽總輻照度應按下列公式的計算方法：
（D.0.1-1）
（D.0.1-2）
（D.0.1-3）
（D.0.1-4）
（D.0.1-5）
（D.0.1-6）
（D.0.1-7）
（D.0.1-8）
（D.0.1-9）
式中：Iθ——傾斜表面上的太陽總輻照度（W/m2）；
ID·θ——傾斜表面上的直射太陽輻照度（W/m2）；
Id·θ——傾斜表面上的散射太陽輻照度（W/m2）；
IR·θ——地面反射的太陽輻照度（W/m2）；
In——垂直于太陽光線表面上的太陽直射輻照度（W/m2）；
θ——太陽直射輻射的入射角，太陽入射光線與接收表面法線之間的夾角（°）；
δ——赤緯角（°）；
Φ——當?shù)氐乩砭暥龋ā悖?br/> S——表面傾角，指表面與水平面之間的夾角（°）；
γf——表面方位角（°），對于朝向正南的傾斜表面，γf＝0；
ω——時角（°），每小時對應的時角為15°，從正午算起，上午為負，下午為正，數值等于離正午的時間乘以15；日出、日落時的時角最大，正午時為0；
n——一年中的日期序號（無量綱）；
IdH——水平面上的散射輻照度（W/m2）；
ρG——地面反射率，工程計算中，取平均值0.2，有雪覆蓋地面時取0.7；
IDH——水平面上的直射輻照度（W/m2）；
αs——高度角（°）；
Rb——傾斜表面上的直射太陽輻照度與水平面上的直射太陽輻照度的比值。
D.0.2傾斜表面上的太陽總輻照量應按下列公式計算：
（D.0.2-1）
（D.0.2-2）
式中：Ha——傾角采光平面上單位面積的全年總太陽輻射量，（MJ/m2）；
Hh——傾角采光平面上單位面積的小時太陽輻射量，（MJ/m2）；
n——總時數，計算全年總太陽輻射量時，取8760h；
t——傾斜表面上太陽輻照量的小時計算時間，取3600s。
