GB/T 17981-2007 空氣調節系統經濟運行 （完整版）

1 范圍

本標準規定了空氣調節系統（以下簡稱空調系統）經濟運行的基本要求、評價指標與方法和節能管理。
本標準適用于公共建筑（包括采用集中空調系統的居住建筑）中使用的空調系統。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB 19577-2004 冷水機組能效限定值及能源效率等級
GB 50155-1992 采暖通風與空氣調節術語標準
GB 50189-2005 公共建筑節能設計標準
GB 50352-2005 民用建筑設計通則

3 術語和定義

GB 19577-2004、GB 50155-1992、GB 50189-2005、GB 50352-2005所確立的以及下列術語和定義適用于本標準。
3.1
公共建筑 public building
公共建筑包含辦公建筑（包括寫字樓、政府部門辦公室等），商業建筑（如商場、金融建筑等），旅游建筑（如旅館飯店、娛樂場所等），科教文衛建筑（包括文化、教育、科研、醫療、衛生、體育建筑等），通信建筑（如郵電、通訊、廣播用房）以及交通運輸用房（如機場、車站建筑等）。

3.2
單位面積空調能耗 energy consumption in unit air conditioning area；ECA
空調系統總能耗與空調面積之比。

3.3
單位面積耗冷量 cold consumption in unit air conditioning area；CCA
空調系統制備的總冷量與空調面積之比。

3.4
空調系統能效比 energy efficiency ratio of air conditioning system；EERs
空調系統制備的總冷量與空調系統總能耗之比。

3.5
制冷系統能效比 energy efficiency ratio of refrigeration system；EERr
空調系統制備的總冷量與制冷系統能耗之比。

3.6
冷凍水輸送系數 water transport factor of chilled water；WTFchw
空調系統制備的總冷量與冷凍水泵（包括冷凍水系統的一次泵、二次泵、加壓泵、二級泵等）能耗之比。

3.7
空調系統末端 air condition terminal
空調系統中的新風機組、空調機組、風機盤管、變風量箱等末端設備，簡稱空調末端。

3.8
空調末端能效比 energy efficiency ratio of terminal system；EERt
空調系統制備的總冷量與空調末端能耗之比。

3.9
冷水機組運行效率 coeffcient of performance；COP
冷水機組制備的冷量與冷水機組能耗之比。

3.10
冷卻水輸送系數 water transport factor of condensate water；WTFcw
冷卻水輸送的熱量與冷卻水泵能耗之比。

3.11
空調面積 air conditioning area；A
由空調系統設備提供降溫、除濕服務的區域的面積?？照{(diào)區域中的走廊、墻體均應計入空調面積；空調區域與非空調區域鄰接時，應取墻中線計算。

4 空調系統經濟運行的基本要求

5 空調系統經濟運行的評價指標與方法

以下指標即可用于全年累計工況的綜合評價，也可用于典型工況的瞬態工況的測試評價，兩者的節能基準值不同。主要參數符號說明：
α：能源折成等效電的系數；
β：等效電折算成標準煤的系數；
A：空調面積；
W：能源消耗量；
N：電力消耗量；
Q：冷熱量（如無下標，則為空調系統制備的總冷量）；
sc（standard coal）：標準煤；
LV（limit value）：限值；
chiller（chiller）：冷水機組；
cp（condensate water pump）：冷卻水泵；
cw（condensate water）：冷卻水；
chp（chilled water pump）：冷凍水泵；
chw（chilled water）：冷凍水；
ct（cooling tower）：冷卻塔；
t（terminal）：空調末端。

5.1 單位面積空調能耗（ECA）
輸入建筑空調系統的電、冷、熱、燃油、燃?xì)獾饶茉淳鶓?yīng)計入該指標。
單位面積空調能耗（ECA）的計算見式（1）：

ECA＝（Σα_iW_i）/A …………………………（1）

式中：
ECA——單位面積空調能耗，單位為千瓦時每平方米（kW·h/m²）；
α_i——能源i按能源品位折算成等效電的系數，不同類型能源所對應的α_i的數值和單位見附錄B；
W_i——能源i的消耗量；
A——空調面積，單位為平方米（m²）。
式（2）可將單位面積空調電耗由等效電單位轉化為標準煤?jiǎn)挝弧?/p>

ECA_sc＝βECA …………………………（2）

式中：
ECA_sc——單位面積空調能耗，單位為千克標準煤每平方米（kgce/m²）；
β——電折算成標準煤的系數，單位為千克標準煤每千瓦時[kgce/（kW·h）]，取值見附錄B。

單位空調面積耗冷量（CCA）的計算見式（3）：

CCA＝Q/A …………………………（3）

式中：
CCA——單位空調面積耗冷量，單位為千瓦時每平方米（kW·h/m²）；
Q——空調系統制備的總冷量，單位為千瓦時（kW·h）。

6 節能管理

6.1 空調系統經濟運行管理應有專人負責。運行管理人員應通過相關知識、技能考核，具備空調系統經濟運行管理資格。

6.2 空調系統運行管理部門應建立健全運行管理制度。
6.3 空調系統運行管理部門應建立設備技術檔案，應建立設備運行記錄，并歸檔保存。
6.4 空調系統運行管理部門應按本標準制訂空調系統經濟運行操作手冊。
6.5 空調系統運行管理部門應每月對能耗數據進行分析，對經濟運行狀況進行評價，對能耗浪費現象進行整改。
6.6 空氣調節系統宜采用自動控制，通過節能控制策略，實現空調系統和設備的經濟運行。

6.7 空調環境使用者的行為節能
a）房間內由可控空調末端裝置時，房間溫度設定值應按表1選取。
b）離開房間1h以上時，應關閉房間空調末端裝置。
c）空調系統運行期間，且有新風機組運行時，應關閉外窗。
d）夏季陽光直射室內時宜采取遮陽措施。

附錄A（規范性附錄） 指標體系結構與適用范圍

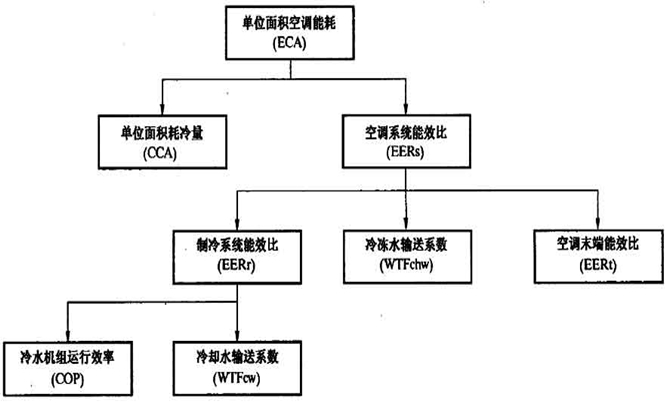

所采用的空調系統經濟運行評價指標體系結構如圖A.1所示。

圖A.1 空調系統經濟運行評價指標體系結構

該指標體系完全適用于采用電驅動水冷式冷水機組的空調系統。當系統冷源不同時，部分指標不適用，如表A.1所示。

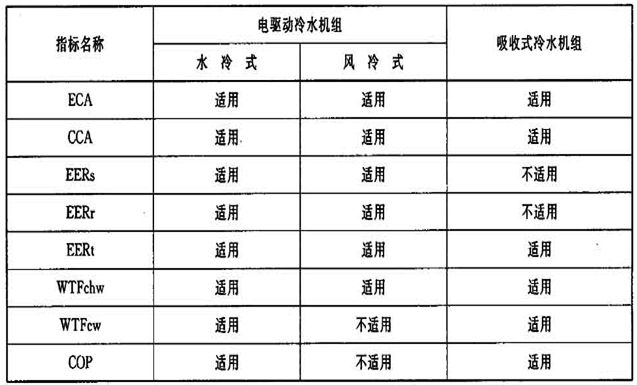

表A.1 空調系統經濟運行評價指標的運用范圍（針對不同的冷源）

本指標體系分別給出了全年累計工況和典型工況的基準值，分別適用于節能評估（全年工況測評）和節能檢測（單點工況測試）。
由于建筑類型多樣、氣象參數多變、空調系統類型多樣，ECA和CCA兩個指標無法給出統一的限值；但它們都是反映空調系統經濟運行水平的重要指標，可在統計數據的基礎上進行橫向比較，也可用于運行管理人員自查，與歷史運行情況進行縱向比較。
在實際應用可根據需要，選擇部分指標進行檢測和評估，一般來說，圖A.1中上層的指標反映系統的整體特性，下層的指標體現具體問題。

附錄B（資料性附錄） 各種能源的折算系數

各種能源的折算系數見表B.1

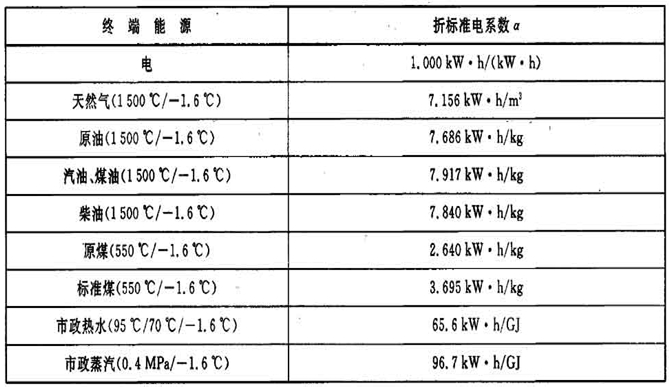

表B.1 各種能源折算成等效電的系數

β的取值應按社會平均發電效率選取。《中國統計年鑒2005》中取0.3619kgce/（kW·h）。
