GB 15558.2-2005 燃?xì)庥寐竦鼐垡蚁≒E)管道系統 第2部分:管件 (完整版)
1 范圍
GB 15558的本部分規定了燃?xì)庥寐竦鼐垡蚁┕芗ㄒ韵潞?jiǎn)稱“管件”)的定義、符號、材料、一般要求、幾何尺寸、力學性能、物理性能、試驗方法、檢驗規則、技術文件、標志和標簽,以及包裝、運輸、貯存。
本部分適用于PE80和PE100材料制造的燃?xì)庥寐竦鼐垡蚁┕芗?br/>
本部分規定的管件與GB 15558.1-2003《燃?xì)庥寐竦鼐垡蚁≒E)管道系統 第1部分:管材》規定的管材配套使用。
本部分適用于下列連接方式的管件:
——熱熔對接及電熔連接的插口管件;
——電熔管件:
a)電熔承口管件;
b)電熔鞍形管件。
注:管件可以是套筒、等徑或變徑三通、變徑、彎頭或端帽等。
本部分不適用于利用加熱工具的熱熔承插連接的管件。
在輸送人工煤氣和液化石油氣時,應考慮燃?xì)庵写嬖诘钠渌M分(如芳香烴、冷凝液等)在一定濃度下對管件性能產生的不利影響。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB 15558的本部分的引用而成為本部分的條款。凡是注日期的引用文件,其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分,然而,鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件,其最新版本適用于本部分。
GB/T 2828.1-2003 計數抽樣檢驗程序 第1部分:按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO 2859-1:1999,IDT)
GB/T 2918-1998 塑料試樣狀態調節和試驗的標準環境(idt ISO 291:1997)
GB/T 3682-2000 熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定(idt ISO 1133:1997)
GB/T 6111-2003 流體輸送用熱塑性塑料管材 耐內壓試驗方法(ISO 1167:1996,IDT)
GB/T 8806 塑料管材尺寸測量方法(GB/T 8806-1988,eqv ISO 3126:1974)
GB 15558.1-2003 燃?xì)庥寐竦鼐垡蚁≒E)管道系統 第1部分:管材(ISO 4437:1997,MOD)
GB/T 17391-1998 聚乙烯管材與管件熱穩定性試驗方法(eqv ISO/TR 10837:1991)
GB/T 18252-2000 塑料管道系統 用外推法對熱塑性塑料管材長期靜液壓強度的測定
GB/T 18475-2001 熱塑性塑料壓力管材和管件用材料分級和命名 總體使用(設計)系數(eqv ISO 12162:1995)
GB/T 19278-2003 熱塑性塑料管材、管件及閥門 通用術語及其定義
GB/T 19810 聚乙烯(PE)管材和管件 熱熔對接接頭拉伸強度和破壞形式的測定(GB/T 19810-2005,ISO 13953:2001,IDT)
GB/T 19808 塑料管材和管件 公稱外徑大于或等于90mm的聚乙烯電熔組件的拉伸剝離試驗(GB/T 19808-2005,ISO 13954:1997,IDT)
GB/T 19809 塑料管材和管件 聚乙烯(PE)管材/管材或管材/管件熱熔對接組件的制備(GB/T 19809-2005,ISO 11414:1996,IDT)
GB/T 19806 塑料管材和管件 聚乙烯電熔組件的擠壓剝離試驗(GB/T 19806-2005,ISO 13955:1997,IDT)
GB/T 19712-2005 塑料管材和管件 聚乙烯(PE)鞍形旁通 抗沖擊試驗方法(ISO 13957:1997,IDT)
HG/T 3092-1997 燃?xì)廨斔凸芗芭浼妹芊馊ο鹉z材料(idt ISO 6447:1983)
3 定義
4 符號
4.1 插口管件的尺寸和符號

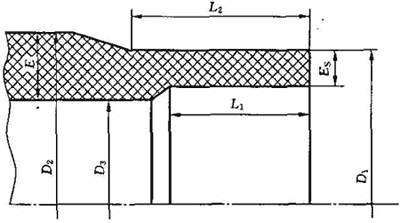

本部分管件插口端的尺寸和符號見圖1:

圖中:
D1——熔接段的平均外徑,在距離插口端面不大于L2、平行于該端口平面的任一截面處測量;
D2——管件主體的平均外徑;
D3——最小通徑,即管件主體最小通流內徑,不包括熔接形成的卷邊;
E——任一點測量的管件主體壁厚;
ES——熔接段的壁厚,在距口部端面距離不超過L1(回切長度)的任一斷面測量;
L1——熔接段的回切長度,即用于熱熔對接或電熔連接所必需的初始深度;
L2——熔接段管狀部分的長度。
圖1 管件插口端示意圖
5 材料
5.1 總則
管件制造商使用的材料涉及的技術數據應符合GB 15558.1-2003中4.5的規定。
所選材料的任何改變,影響到管件性能時,應按照第8章的要求進行驗證。
5.2 混配料
制造管件應使用聚乙烯混配料?;炫淞现袃H添加有對于符合本部分管件的生產和最終使用及熔接連接所必要的添加劑。所有添加劑應分散均勻。添加劑不應對熔接性能有負面影響。
5.3 回用料
按本部分要求生產管件時,產生的本廠潔凈回用料,可以少量摻入同種新料中使用,所生產的管件應符合本部分的要求。
5.4 混配料性能
混配料應符合GB 15558.1-2003中4.5的要求。
5.5 分級

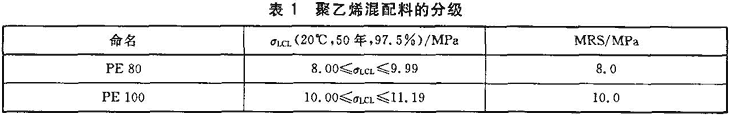

聚乙烯混配料應按照GB/T 18252-2000(或ISO 9080:2003)確定材料與20℃、50年、預測概率97.5%相應的靜液壓強度σLCL。并應按照GB/T 18475-2001進行分級,見表1?;炫淞现圃焐虘?yīng)提供相應的級別證明。

5.6 熔接性
管件制造商應保證管件與符合GB 15558.1-2003的管材的熔接性符合第8章要求。
6 一般要求
6.1 顏色
聚乙烯管件的顏色為黑色或黃色。
6.2 外觀
管件內外表面應清潔、光滑,不應有縮孔(坑)、明顯的劃痕和可能影響符合GB 15558本部分要求的其他表面缺陷。
6.3 多方式連接的管件
如果電熔管件中同時具有一個或多個插口端,或者插口管件同時具有電熔承口端,它們應分別符合本部分的相關要求。
6.4 工廠預制接頭的外觀
肉眼觀察,預制接頭的內外表面應沒有熔融物溢出管件,管件制造商聲明可接受的除外。
當按照制造商的說明連接電熔管件時,任何溢出不應引起電阻線移動從而造成管件短路。連接管材的內表面不應有明顯的變形。
6.5 電熔管件設計
電熔管件的設計應確保當管件與管材或其他管件裝配時,電阻線和/或密封件不移位。
6.6 電熔管件的電性能
電熔管件應根據工作時的電壓和電流及電源特性設置相應的電氣保護措施。
對于電壓高于25V的情況,當按照管件制造商和熔接設備制造商的規程進行操作時,在熔接過程中應確保人無法直接接觸到帶電部分。
在23℃下,電熔管件的電阻應在以下范圍內:
最大值:標稱值×(1+10%)+0.1Ω
最小值:標稱值×(1-10%)
最大值內+0.1Ω是考慮到測量時可能存在接觸電阻。
應保證接線柱的表面接觸電阻最小。
注:電熔管件的典型的接線端示例見附錄C。
7 幾何尺寸
7.1 總則
應在制造完成至少24h后,并狀態調節至少4h后按照GB/T 8806對管件進行測量。并且不得采用任何支撐方式對熔接端進行復圓。
本部分僅涉及管件和組件,不涉及焊接設備。
管件按照承口、插口或鞍形的公稱直徑標明尺寸,其公稱直徑與配套使用管材的公稱外徑dn相對應。
8 力學性能
8.1 總則
使用組合試件測試管件性能時,所用管材應符合GB 15558.1-2003的規定。試驗組件應按照GB/T 19809及制造商說明進行裝配。所用設備符合相關標準的要求。
如果變更熔接參數,應保證熔接接頭符合8.2的性能要求。
8.2 要求

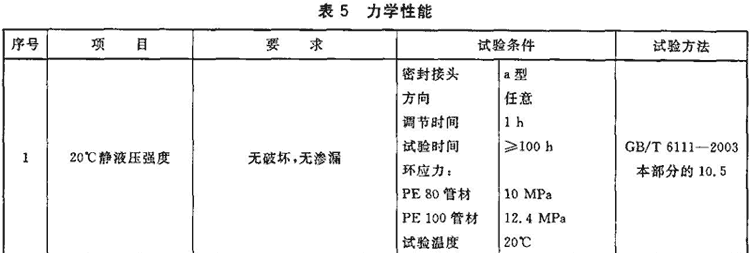

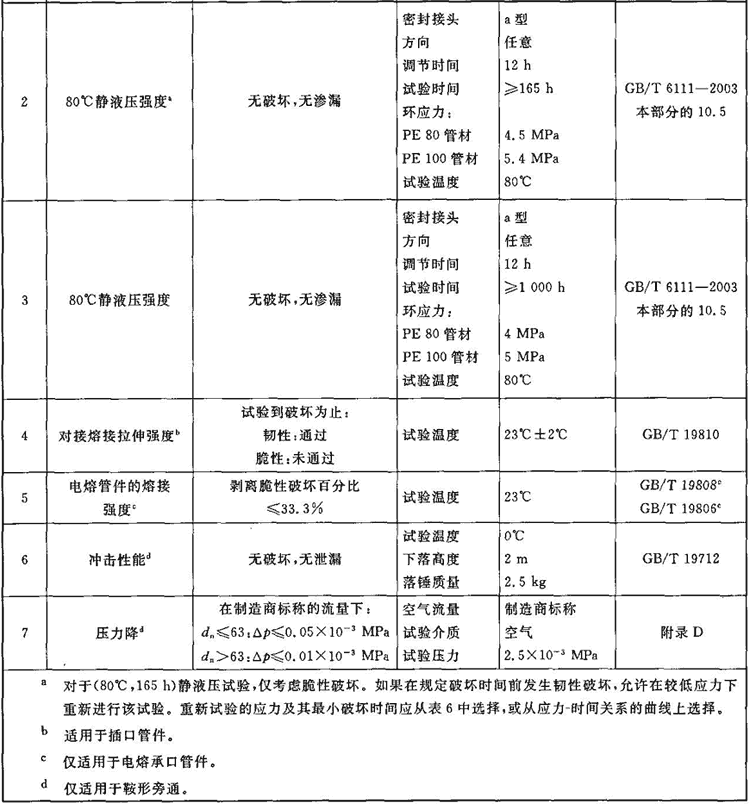

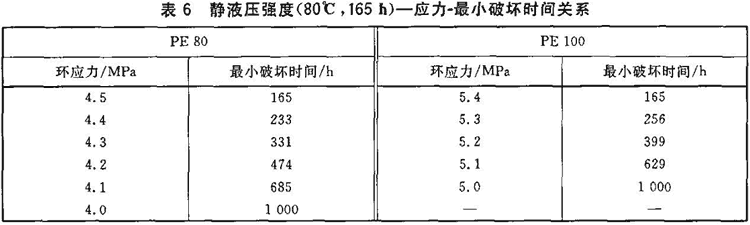

按照表5規定的方法及標明的試驗參數進行試驗,管件-管材組件的力學性能應符合的要求。



在準備試驗組件時,應考慮到由于制造公差和裝配公差而可能發生的尺寸波動以及在不同的環境溫度下的影響因素。
注:建議制造商考慮采用ISO/TS 10839中給出的設計、搬運和安裝操作規程。
9 物理性能
9 物理性能

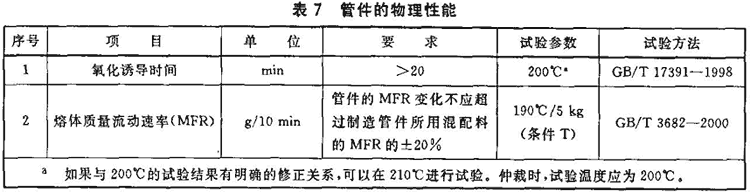

按照表7規定的方法及標明的試驗參數進行試驗,管件的物理性能應符合表7的要求。

10 試驗方法
10.1 試樣狀態調節和試驗的標準環境
除非另有規定,應在管件生產至少24h后取樣,按照GB/T 2918-1998規定,在溫度為(23±2)℃下?tīng)顟B(tài)調節至少4h后進行試驗。
10.2 顏色及外觀
用肉眼觀察。
10.4 電阻測量

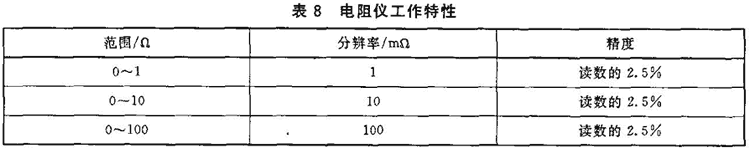

管件電阻應使用符合表8要求的電阻儀進行測量,有爭議的情況下,電阻應在(23±2)℃下測量。

10.6 對接熔接拉伸強度
按照GB/T 19810試驗。
10.7 電熔管件的熔接強度
按照GB/T 19808或GB/T 19806試驗對于公稱直徑大于或等于90mm的電熔管件,仲裁時按照GB/T 19808試驗。
10.8 電熔鞍形旁通的沖擊性能
按照GB/T 19712試驗。
10.9 壓力降
按照附錄D試驗。試樣數量為一個。
10.10 氧化誘導時間(熱穩定性)
按GB/T 17391-1998試驗,刮去表層0.2mm后取樣。
10.11 熔體質量流動速率
按GB/T 3682-2000試驗。
11 檢驗規則
11.1 檢驗分類
檢驗分為出廠檢驗和型式檢驗。
11.5 判定規則和復驗規則
產品需經生產廠質量檢驗部門檢驗合格并附有合格標志方可出廠。
按照本部分規定的試驗方法進行檢驗,依據試驗結果和技術要求對產品做出質量判定。外觀、尺寸按6.2和第7章的要求,按表9進行判定。其他性能有一項達不到規定時,則隨機抽取雙倍樣品對該項進行復驗。如仍不合格,則判該批產品不合格。
電熔管件均應符合6.6電性能要求。
12 技術條件
12 技術文件
管件制造商應保證技術文件的適用性(可以是機密的),此文件包含所有相關必要數據以證明與GB 15558本部分的一致性。文件應包括所有型式檢驗的結果并應符合已公開發布的技術手冊。它還應在要求時包括必要數據以實現可追溯性。
制造商的技術文件應至少包含以下信息:
——使用條件(管材和管件溫度限制,SDR值和不圓度);
——尺寸;
——安裝規程;
——對熔接設備的要求;
——熔接規程(熔接參數范圍);
——對于鞍形管件:
a)連接方法(是否使用夾具以及任何必要的附加裝置);
b)是否有必要控制使用夾具在某個位置以保證組件滿意的性能。
適用時,技術文件還應包含制造商符合相關質量體系認證的相關證明。
13 標志和標簽
13.1 總則
除11中標注a的項目外,標志內容應打印或直接成型在管件表面上,并且在正常的貯存、操作、搬運和安裝后,保持字跡清楚。
注:除非與制造商協商一致,否則由于在安裝和使用過程中涂漆、劃傷、組件相互遮蓋或使用試劑等造成字跡模糊,制造商不負責任。
標志不應引發開裂和影響管件性能。
如果使用打印標志,打印內容的顏色應與管件的本色不同。
標志和標簽內容應目視清晰。
對于插口管件,標志不應位于管件的最小插口長度范圍內。
13.2 標志的最少要求

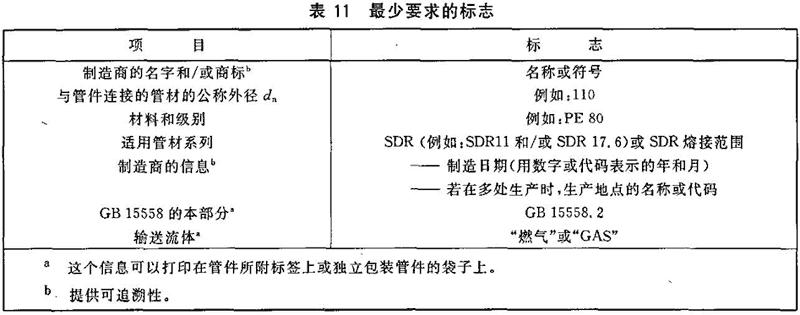

最少要求的標志應符合表11的規定:

13.3 附加標志
與熔接條件相關的附加信息,例如熔接和冷卻時間,可以在管件所附標簽、或單獨的標簽上給出。
13.4 熔接系統識別
電熔管件應具備熔接參數可識別性,如數字識別、機電識別或自調節系統識別,在熔接過程中用于識別熔接參數。
使用條形碼識別時,條形碼標簽應粘貼在管件上并應被適當保護以免污損。
14 包裝、運輸、貯存
14.1 包裝
管件應包裝,在必要時單個保護以防損壞和污染,一般情況下,應裝入袋子、薄紙板箱或硬紙箱中。
包裝物應有標識,標明制造商的名稱、管件的類型和尺寸、管件數量、任何特殊的貯存條件和貯存要求。
14.2 運輸
管件運輸時,不得受到劇烈的撞擊、劃傷、拋摔、曝曬、雨淋和污染。
14.3 貯存
管件應貯存在地面平整、通風良好、干燥、清潔并保持良好消防的庫房?jī)?nèi),合理放置。貯存時,應遠離熱源,并防止陽光直接照射。
附錄A 本部分章條編號與ISO 8085-2:2001和ISO 8085-3:2001章條編號對照
附錄A(資料性附錄)本部分章條編號與ISO 8085-2:2001和ISO 8085-3:2001章條編號對照

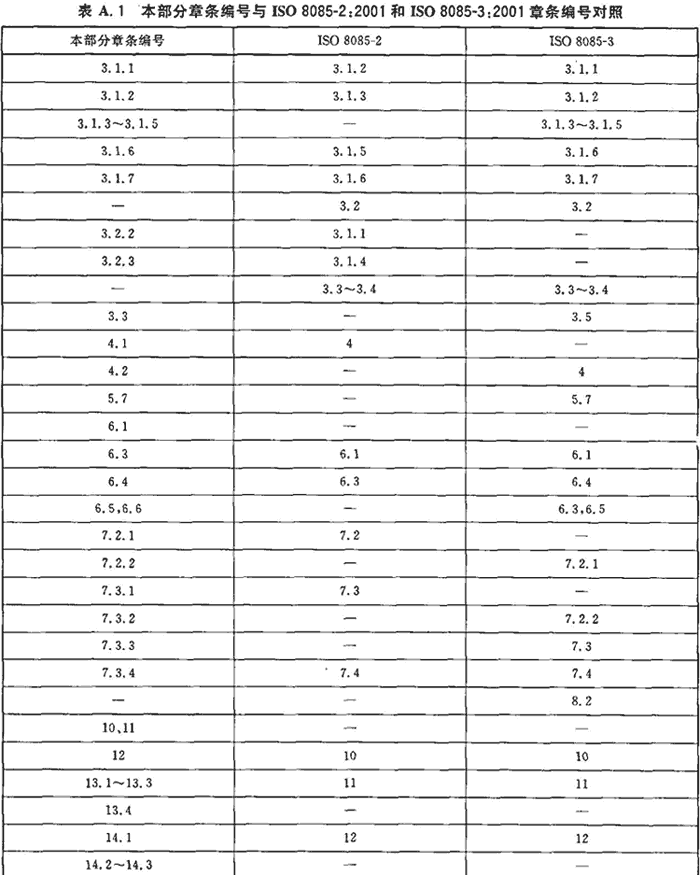

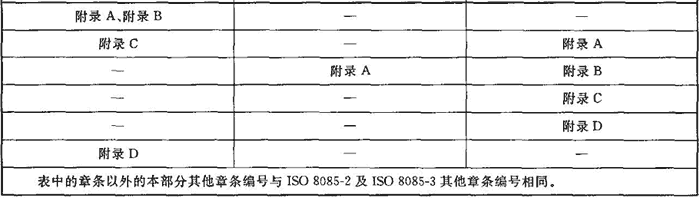

表A.1給出了本部分章條編號與ISO 8085-2:2001和ISO 8085-3:2001章條編號對照—覽表。


附錄B 本部分與ISO 8085-2:2001和ISO 8085-3:2001技術性差異及其原因
附錄B(資料性附錄)本部分與ISO 8085-2:2001和ISO 8085-3:2001技術性差異及其原因

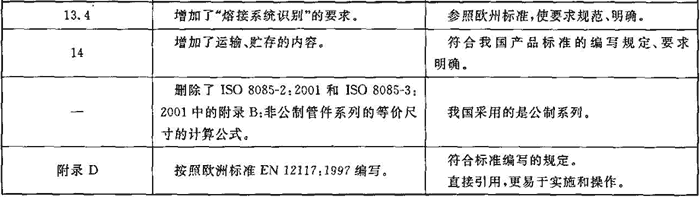

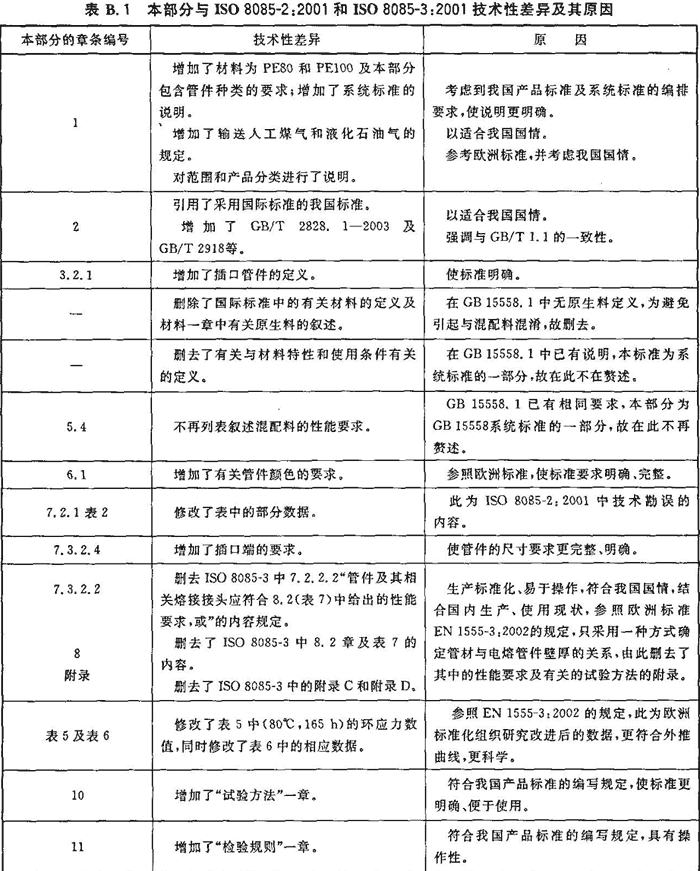

表B.1給出了本部分與ISO 8085-2:2001和ISO 8085-3:2001的技術性差異及其原因的一覽表。


附錄C 電熔管件典型接線端示例

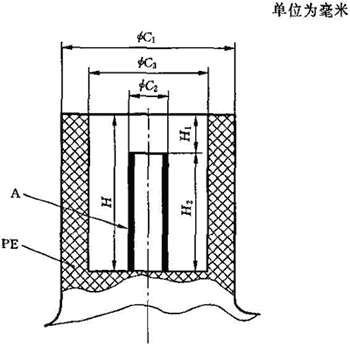

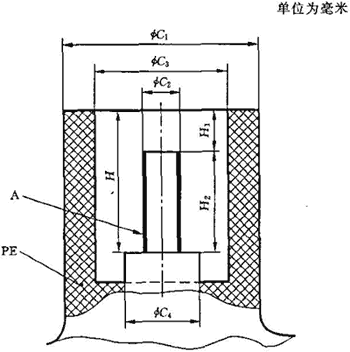

C.1 圖C.1和圖C.2舉例說明了適用于電壓不大于48V的典型接線端(承口類型A和類型B)。

圖中:
A——導電區;
C1——接線端承口外徑;C1≥11.8
C2——接線柱導電區直徑;C2=4.0±0.03
C3——接線端承口內徑;
C4——導電區根部的最大總體外徑;C4≤6.0
H——接線端內部深度;H≥12.0
H1——接線端端口和導電區頂面的距離;H1=3.2±0.5
H2——承口內導電區的高度。
圖C.1 接線端典型承口類型A
圖中:
A——導電區;
C1——接線端的外徑;C1=13.0±0.5
C2——接線柱導電區直徑;C2=4.7±0.03
C3——接線端的內徑;C3=10.0±0.1
H——接線端的內腔深度;H≥15.5
H1——接線端頂口到導電區頂面的距離;H1=4.5±0.5
H2——承口內導電區的高度。
圖C.2 接線端典型承口類型B

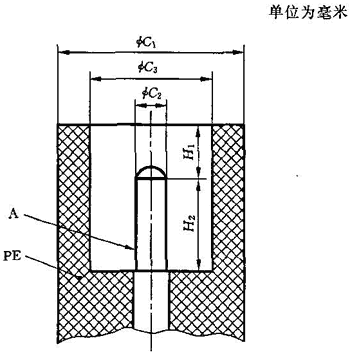

C.2 圖C.3舉例說明了適用于電壓不大于250V的典型接線端(類型C)。

圖中:
A——導電區;
C1——接線端的外徑;C1≥C3+2.0
C2——接線端內導電區的直徑;C2≥2.0
C3——接線端承口的內徑;C3≥C2+4.0
H1——接線端端口到導電區頂面的距離;H1:防護等級符合(IEC 60529:2001)IP2×的要求
H2——導電區的高度。H2≥7.0
圖C.3 接線端典型承口類型C
附錄D 氣體流量-壓力降關系的測定
D.1 范圍
本附錄規定了在2.5×10-3MPa氣壓下測定塑料管道系統部件的氣體流量與壓力降關系的試驗方法。本方法適用于燃?xì)廨斔陀镁垡蚁≒E)管道系統中的機械管件、閥門、鞍形旁通及其他附件。得到的數據可用于計算氣體在特定壓力降下的流量。
D.2 原理
主壓力保持恒定時,在規定的范圍內調節氣體通過管道部件的流量以評估其壓力降。根據上述測試結果,確定在適當壓力降下(與部件尺寸相關)所對應的平均氣體流量,其他氣體的流量可根據其密度的不同計算得到。
注:下列參數由引用本附錄的相關標準設定:
a)試樣數量(見D.4.2);
b)壓力降的相關值,△pn,(見D.6.2);
c)ρair的相關值和相關溫度和壓力,如果D.6.3沒有給出;
d)ρgas的相關值和相關溫度和壓力,如果D.6.3沒有給出。
D.7 試驗報告
試驗報告應包含以下內容:
a)GB 15558.2-2005的附錄D;
b)試樣的詳細標識,包括制造商,生產日期和規格;
c)環境溫度;
d)各組測試數據(見D.6.1),包括壓力降,流量及相應流速;
e)F的平均值,即壓力降和流量(見D.6.1)的關系;
f)空氣(見D.6.2)和其他氣體(見D.6.3)在規定壓力降下的計算流量;
g)任何可能影響試驗結果的因素,比如偶發事件或本附錄沒有規定的操作細節;
h)試驗日期。
