GB 18361-2001 溴化鋰吸收式冷(溫)水機組安全要求 （完整版）
1 范圍
1 范圍
本標準規定了溴化鋰吸收式冷(溫)水機組的安全要求。
本標準適用于蒸汽和熱水型演化鋰吸收式冷水機組和直燃型溴化鋰吸收式冷(溫)水機組。其他同類型機組可參照執行。
2 引用標準
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。
GB 151一1999 管殼式換熱器
GB 4943―1995 信息技術設備(包括電氣事務設備)的安全(idt IEC 950：1991)
GB／T 5226.1―1996 工業機械電氣設備 第一部分：通用技術條件(eqv IEC 204―1：1992)
GB 9237―2001 制冷和供熱用機械制冷系統安全要求(eqv ISO 5149：1993)
GB／T 15706.2―1995 機械安全 基本概念與設計通則第2部分：技術原則與規范(eqv ISO／TR 12100一2：1992)
GB／T 18362―2001 直燃型溴化鋰吸收式冷(溫)水機組
GB／T 1843l一2001 蒸汽和熱水型溴化鋰吸收式冷水機組
GB 50045―l995 高層民用建筑設計防火規范
GB 50062―1995 供電系統設計規范
GBJ 16一1987 建筑設計防火規范(修訂)
3 危險一覽表
3 危險一覽表
溴化鋰吸收式冷(溫)水機組可能產生的危險見表1。

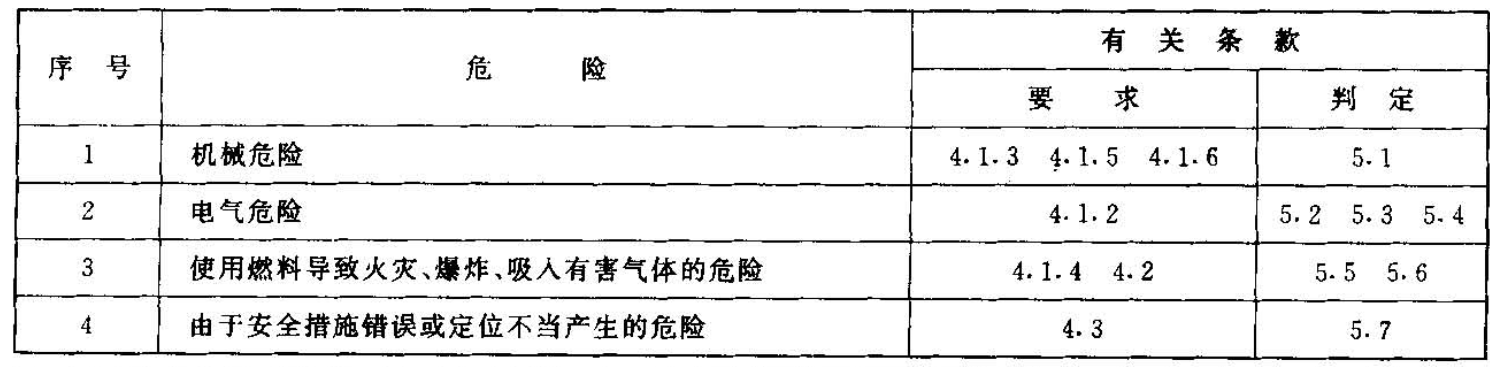

表1 機組危險一覽表
4 安全要求
5 安全要求的判定
5.1 熱源側壓力試驗
單、雙效的蒸汽和熱水型機組熱源側管程壓力試驗按GB 151規定進行液壓試驗。
5.2 絕緣電阻試驗
在機組制冷或供熱試驗前后，分別用500 V絕緣電阻計來測定其帶電部分與非帶電金屬部分之間的絕緣電阻。
5.3 耐電壓強度試驗
取電壓為1 000 V加2倍額定電壓(額定功率不足400 W的電動機采用1 000 V，耐地電壓36 V以下的部分采用500 V)，50 Hz近似正弦波的交流電，在機組帶電部分與非帶電部分之間連續施加電壓1 min。對地電壓為直流30 V以下，控制電路中用的電子部件，可以省去耐電壓試驗。
5.4 電磁兼容性試驗
按GB／T 5226.1中規定的試驗方法進行。
5.5 燃料配管系統氣密性及耐壓試驗
燃料配管系統氣密性及耐壓試驗按附錄A進行。
5.6 燃燒設備試驗
燃燒設備試驗按附錄B(標準的附錄)進行。
5.7 安全保護器件動作試驗
各種安全保護器件應根據設計參數進行動作試驗。安全保護器件可能因安裝等因素引起參數改變的，試驗應在安裝后進行。
6 使用信息
6.1 機組的使用信息應符合GB 4943的要求。
附錄A
A1 適用范圍
本附錄規定了直燃機燃?xì)夤芟档臍饷苄约澳蛪涸囼?yàn)方法。
A2 試驗用氣體
潔凈空氣或氮?dú)獾确腔钚詺怏w。
A4 試驗記錄
本試驗必須的記錄項目如下：
試驗壓力，供氣壓力，燃?xì)鈮毫φ{(diào)節器的設定壓力，使用的儀器名稱，測試地點，測試者。
附錄B
B1 適用范圍
本附錄規定了直燃機的燃燒設備(燃燒機)試驗方法。
B2 試驗條件
試驗采用設計文件規定的燃料，試驗可在燃燒機制造廠家、直燃機生產廠家、直燃機安裝處所和燃燒機檢測機構進行。
附錄C

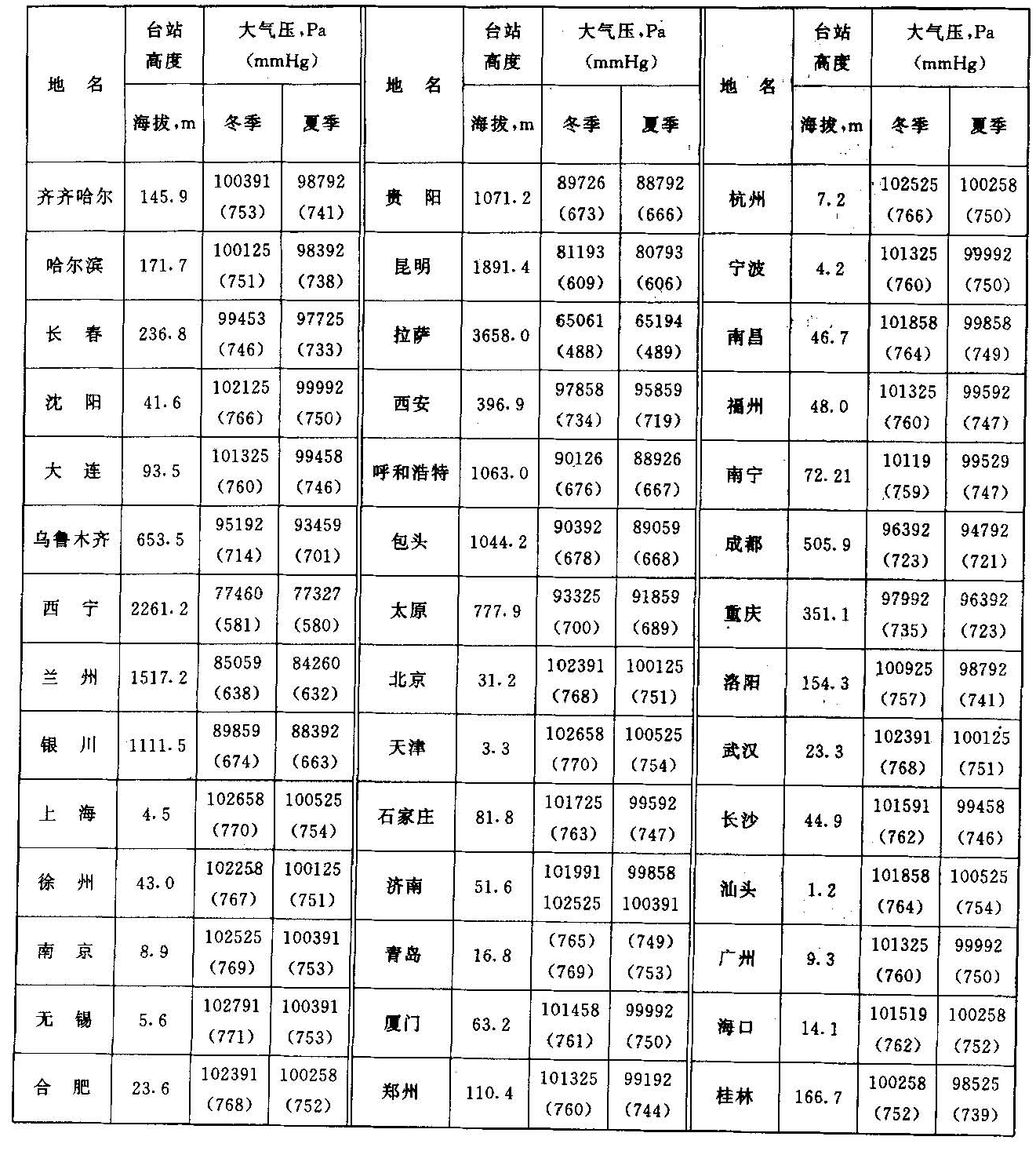

C1 全國各主要城市的海拔高度和當當?shù)卮髿鈮毫σ姳鞢1。
表C1
附錄D
附錄D(提示的附錄)燃油、燃?xì)馀涔芟到y(tǒng)示例
如表D1～表D3所示。

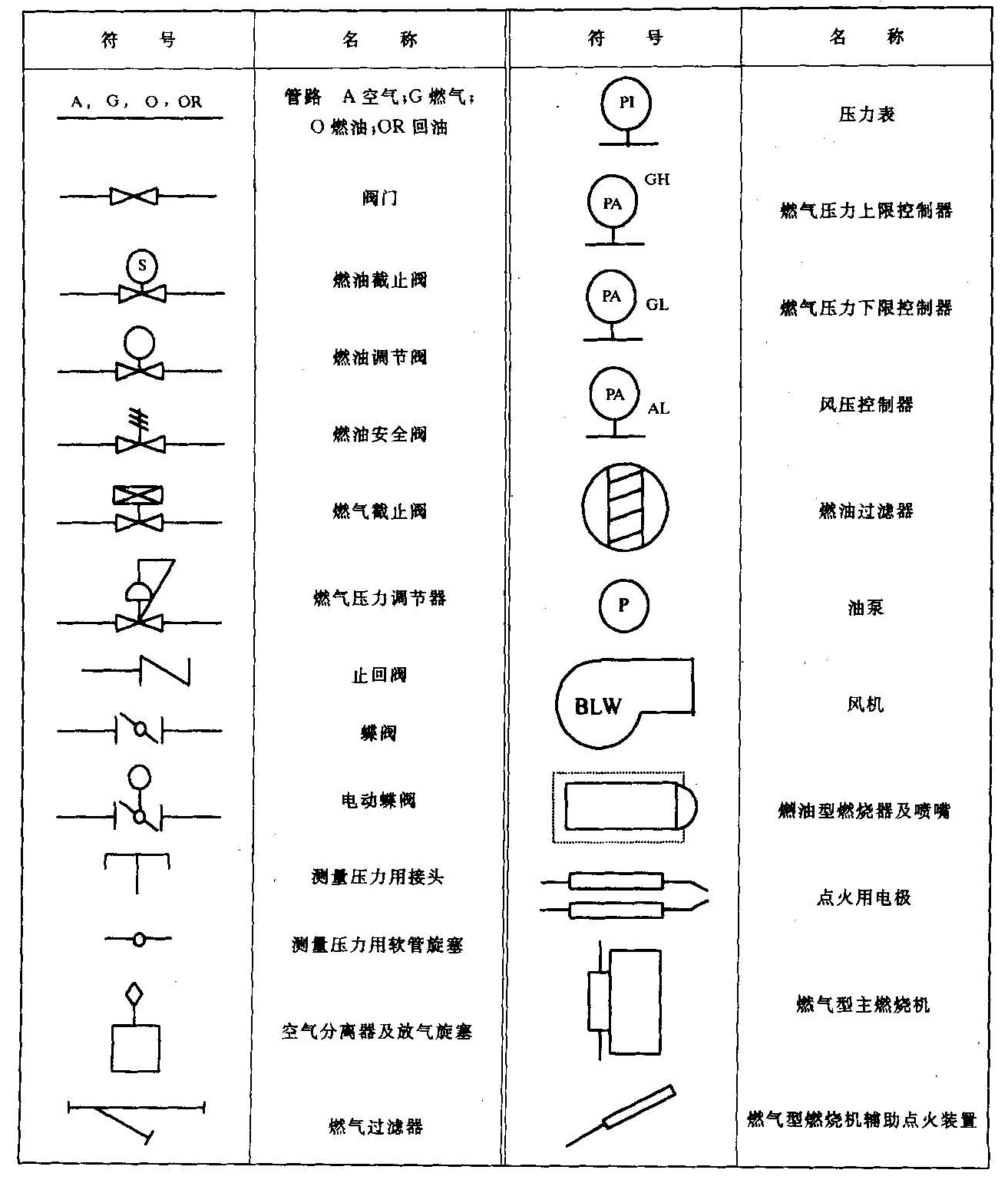

表D1 圖形說明

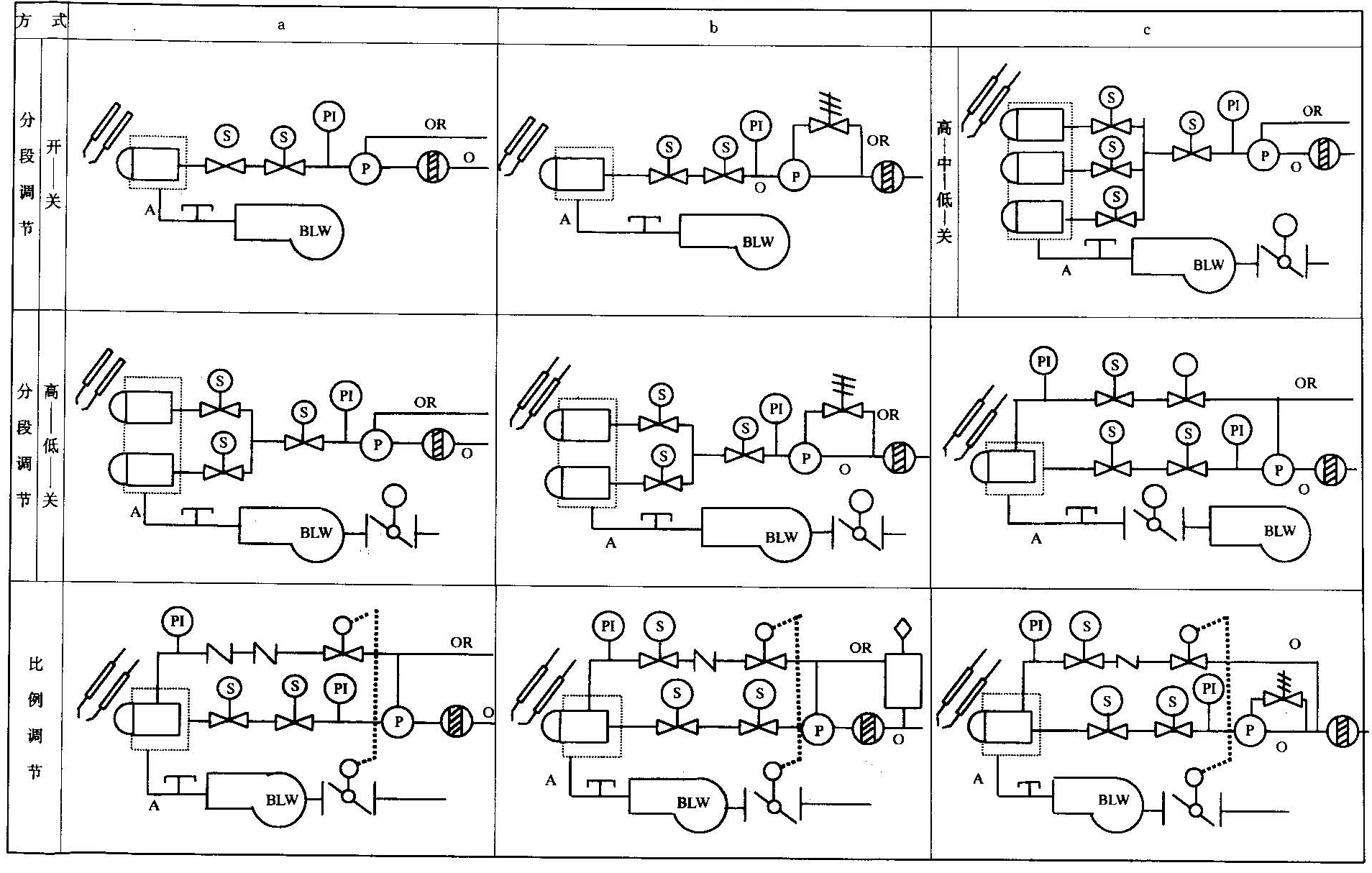

表D2 燃油配管系統示例

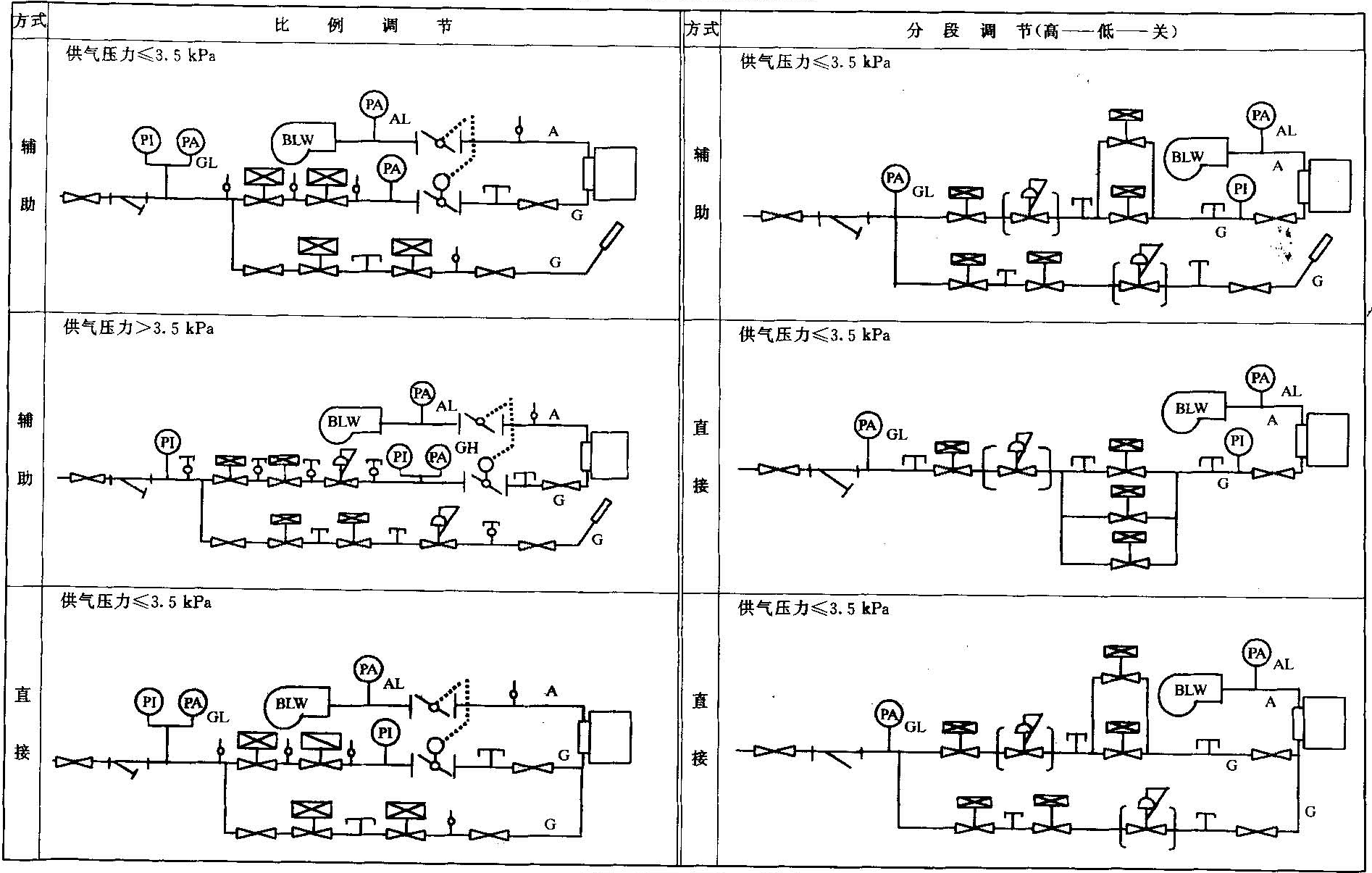

表D3 燃?xì)馀涔芟到y(tǒng)示例
