1 范圍

本標準規定了風機盤管機組（以下簡稱機組）的分類、基本規格與參數、要求、試驗方法、檢驗規則及標志、包裝、運輸和貯存等。
本標準適用于外供冷水、熱水由風機和盤管組成的機組，對房間直接送風，具有供冷、供熱或分別供冷和供熱功能，其送風量在2500m³/h以下，出風口靜壓小于100Pa機組。
本標準不適用于自帶冷、熱源和直接蒸發盤管、蒸汽盤管、電加熱等的風機盤管機組。

2 規范性引用文件

下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 16803-1997 采暖、通風、空調、凈化設備 術語
GB/T 2423.3 電工電子產品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法（eqv IEC 68-2-3）
GB 755-2000 旋轉電機 定額和性能（idt IEC 60034-1:1996）
GB/T 2518-1988 連續熱鍍鋅薄鋼板和鋼帶
GB/T 11253-1989 碳素結構鋼和低合金結構鋼冷軋薄鋼板及鋼帶
GB/T 15675-1995 連續電鍍鋅冷軋鋼板及鋼帶
GB/T 17791-1999 空調與制冷用無縫銅管
GB/T 3880-1997 鋁及鋁合金軋制板材
GB 3198-1996 工業用純鋁箔
JG/T 21-1999 空氣冷卻器與空氣加熱器性能試驗方法

3 術語和定義

3.1
額定值 nominal value
在本標準規定的試驗工況下，機組應達到的基本值，即產品銘牌和產品樣本上標注的值。

3.2
標準狀態空氣 standard air
指大氣壓力為101.3 kPa、溫度為20℃、密度1.2kg/m³條件下的空氣

3.3
額定風量 rated air flow vate
在標準空氣狀態和規定的試驗工況下，單位時間進入機組的空氣體積流量，單位為m³/h或m³/s

3.4
額定供冷量 rated cooling capacity
機組在規定的試驗工況下的總除熱量，即顯熱和潛熱量之和，單位為W或kW

3.5
額定供熱量 rated heating capacity
機組在規定的試驗工況下供給的總顯熱量，單位為W或kW。

3.6
出口靜壓 outlet air static pressue
機組在額定風量時克服自身阻力后，在出風口處的靜壓，單位為Pa

3.7
低靜壓機組 low-static pressue unit
指機組在額定風量時出口靜壓為0或12Pa的機組。
注：帶風口和過濾器的機組，出口靜壓為0，不帶風口和過濾器的機組，出口靜壓為12Pa。

3.8
高靜壓機組 high-static pressue unit
指機組在額定風量時出口靜壓不小于30Pa的機組

4 分類和標記

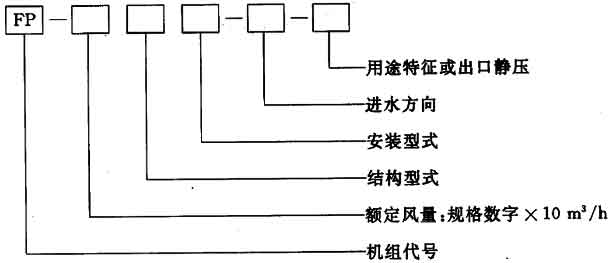

4.2 機組的規格型號表示法

示例：
FP-68LM-Z-ZH
表示額定風量為680m³/h的立式明裝、左進水、低靜壓、雙盤管機組。
FP-51WA-Y-G30
表示額定風量為510m³/h的臥式暗裝、右進水、高靜壓30Pa單盤管機組。
FP-85K-Z
表示額定風量為850m³/h的卡式、左進水、低靜壓、單盤管機組。

5 要求

6 試驗方法

7 檢驗規則

8 標志、包裝、運輸和貯存

9 產品樣本和說明書的基本內容

產品樣本和說明書的基本內容：
a）產品名稱、型號規格、工作原理、特點及用途等；
b）主要技術參數：三檔風量下輸入功率和噪聲值、標準規定試驗工況和其他試驗工況下的供冷量（顯冷量、全冷量）和供熱量選用表，水量與水阻性能表或曲線，高靜壓機組應有風量和靜壓關系表或曲線，重量等；
c）產品結構尺寸圖和電氣線路圖；
d）安裝說明、使用要求；
e）維護保養及注意事項等；
f）產品采用標準。

附錄A（規范性附錄） 風機盤管機組風量試驗方法

附錄A規定了風機盤管機組風量、出口靜壓、輸入功率試驗裝置和方法。
A.1 試驗裝置

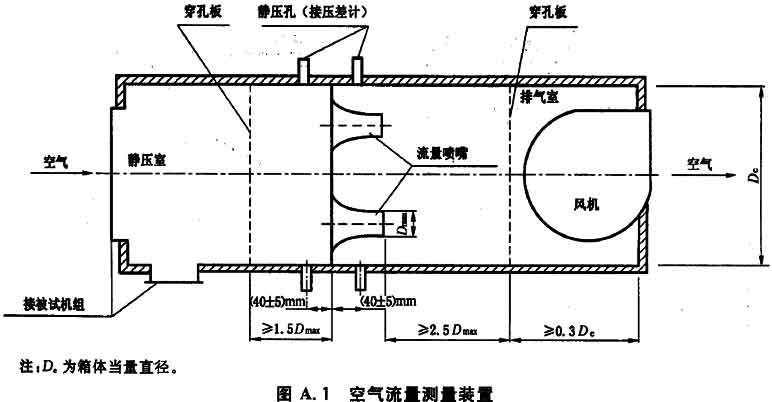

A.1.1 試驗裝置由靜壓室、流量噴嘴、穿孔板、排氣室（包括風機）組成，見圖A.1。

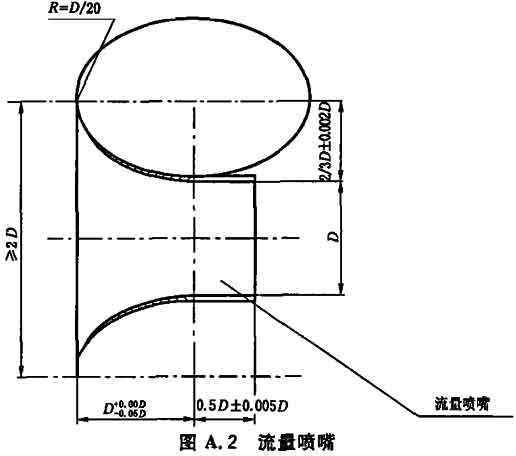

A.1.2 空氣流量測量裝置中流量噴嘴見圖A.2，應符合JG/T 21-1999附錄A的要求。
a）噴嘴喉部速度必須在15m/s到35m/s之間；
b）多個噴嘴應按圖A.1所示方式布置，即兩個噴嘴之間中心距離不得小于3倍最大噴嘴喉部直徑（D_max），噴嘴距箱體距離不得小于1.5倍最大噴嘴喉部直徑；
c）噴嘴加工應按圖A.2的要求，噴嘴的出口邊緣應呈直角，不得有毛刺、凹痕或圓角。
A.1.3 穿孔板的穿孔率約為40％。

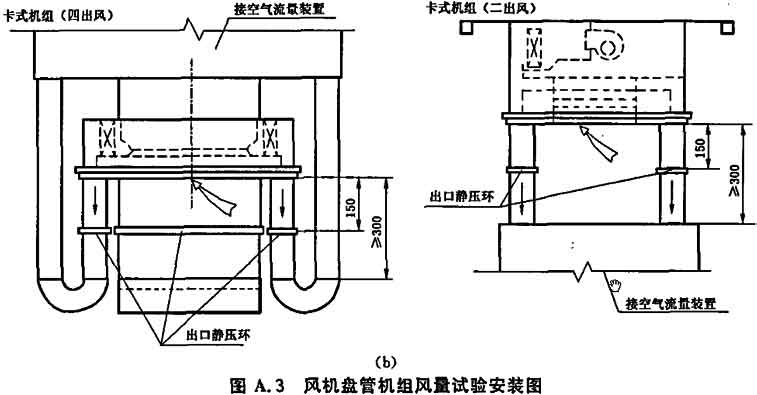

A.1.4 被試機組的安裝見圖A.3。
a）臥式、立式風機盤管機組按圖A.3（a）方式安裝，也可將機組出口直接與靜壓箱相連；
b）卡式風機盤管機組按圖A.3（b）方式安裝。

A.2 試驗條件
A.2.1 應按照本標準表3、表4、表5規定的試驗工況、6.1.3條表7規定的測量儀表準確度進行試驗。
A.2.2 試驗機組應為安裝完好的產品。

A.3 試驗方法
A.3.1 機組應在高、中、低三檔風量和規定的出口靜壓下測量風量、輸入功率、出口靜壓和溫度、大氣壓力。無級調速機組，可僅進行高檔下的風量測量。高靜壓機組應進行風量和出口靜壓關系的測量，得出高、中、低三檔風量時的出口靜壓值，或按式（A.1）進行計算：

P_M＝（L_M/L_H）² P_H P_L＝（L_L/L_H）² P_H …………………… （A.1）

式中：
P_H、P_M、P_L——高、中、低三檔的出口靜壓，Pa；
L_H、L_M、L_L——高、中、低三檔風量，m³/h。
A.3.2 出口靜壓測量
a）在機組出口測量截面上將相互成90°分布靜壓孔的取壓口連接成靜壓環，將壓力計一端與該環連接，另一端和周圍大氣相通，壓力計的讀數為機組出口靜壓；
b）管壁上靜壓孔直徑應取1mm～3mm，孔邊必須呈直角、無毛刺，取壓接口管的內徑應不小于兩倍靜壓孔直徑。

A.4 風量計算
A.4.1 單個噴嘴的風量按式（A.2）計算：

其中：

ρ_n＝（P_t＋B）/287T

式中：
L_n——流經每個噴嘴的風量，m³/s；
C——流量系數，見表A.1。噴嘴喉部直徑大于等于125mm時，可設定C＝0.99；
A_n——噴嘴面積，m²；
△P——噴嘴前后的靜壓差或噴嘴喉部的動壓，Pa；
ρ_n——噴嘴處空氣密度，kg/m³；
P_t——機組出口空氣全壓，Pa；
B——大氣壓力，Pa；
T——機組出口熱力學溫度，K。
A.4.2 若采用多個噴嘴測量時，機組風量等于各單個噴嘴測量的風量總和L
A.4.3 試驗結果按（A.3）式換算為標準空氣狀態下的風量

L_s＝（Lρ_n）/1.2 ……………………………………（A.3）

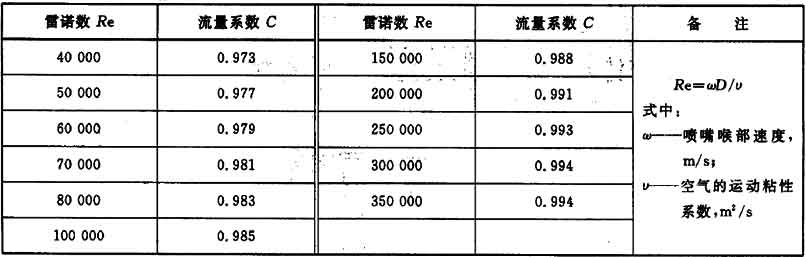

表A.1 噴嘴流量系數

附錄B（規范性附錄） 風機盤管機組供冷量和供熱量試驗方法

附錄B規定了風機盤管機組供冷量和供熱量的試驗裝置和方法。
B.1 試驗裝置

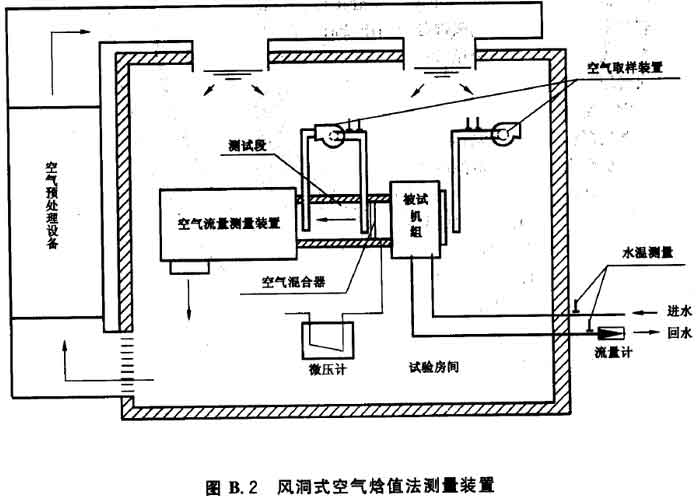

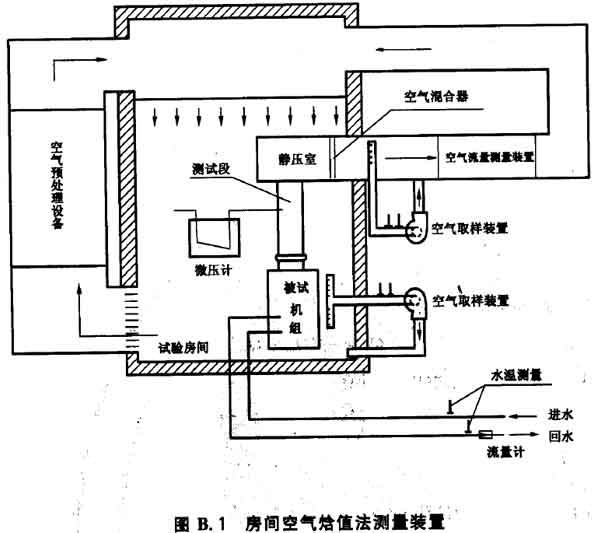

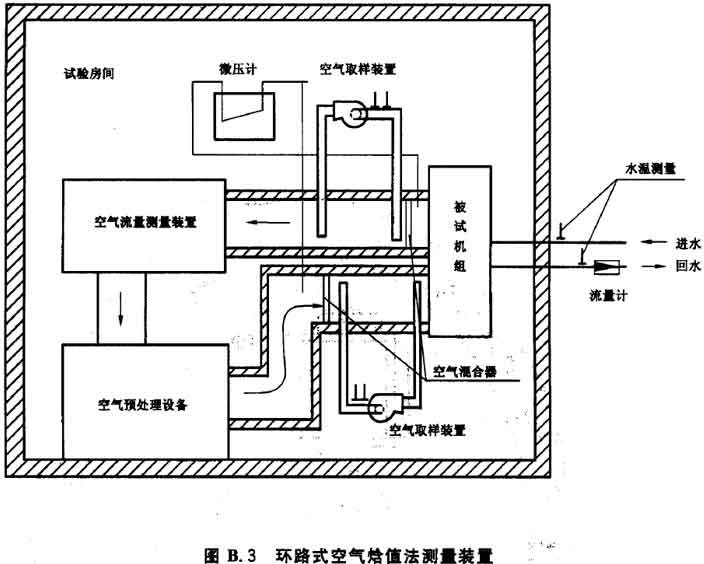

風機盤管機組供冷量和供熱量試驗采用圖B.1、圖B.2和圖B.3所示試驗裝置之一進行測量。試驗裝置由空氣預處理設備、風路系統、水路系統及控制系統組成。整個試驗裝置應保溫。
B.1.1 空氣預處理設備
a）空氣預處理設備應包括加熱器、加濕器、冷卻器及制冷設備等；
b）空氣預處理設備要有足夠的容量，應能確保被試機組入口空氣狀態參數的要求。
B.1.2 風路系統
B.1.2.1 風路系統由測試段、靜壓室、空氣混合室、空氣流量測量裝置、靜壓環和空氣取樣裝置等組成。
B.1.2.2 測試段截面尺寸應與被試機組出口尺寸相同。
B.1.2.3 風路系統應滿足下列要求：
a）便于調節機組測量所需的風量，并能滿足機組出口所要求的靜壓值；
b）保證空氣取樣處的溫度、濕度、速度分布均勻；
c）機組出口至流量噴嘴段之間的漏風量應小于被試機組風量1％；
d）測試段和靜壓室至排氣室之間應隔熱，其漏熱量應小于被試機組換熱量的2％。

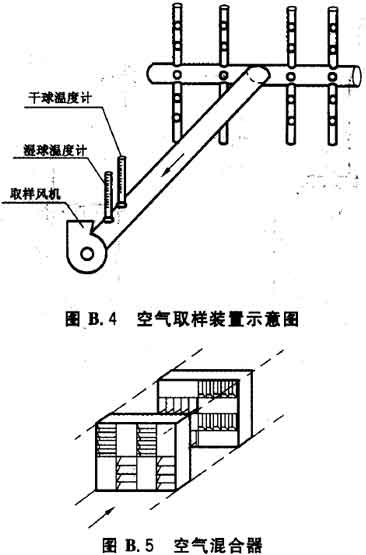

B.1.2.4 空氣取樣裝置和該裝置前的混合器見圖B.4、圖B.5，應符合JG/T 21-1999附錄B的要求。
B.1.3 水路系統
B.1.3.1 水路系統包括空氣預處理設備水路系統和被試機組水路系統。
a）預處理設備水系統應包括冷、熱水輸送和水量、水溫的控制調節處理功能；
b）被試機組水系統應包括水溫、水阻測量裝置、水量測量、水箱和水泵、量筒（應能貯存至少2min的水量）及稱重設備、調節閥等，水管應予保溫；

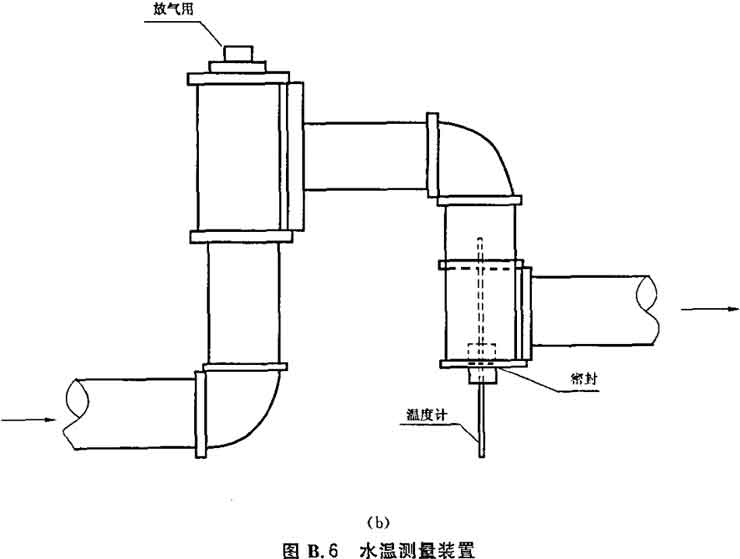

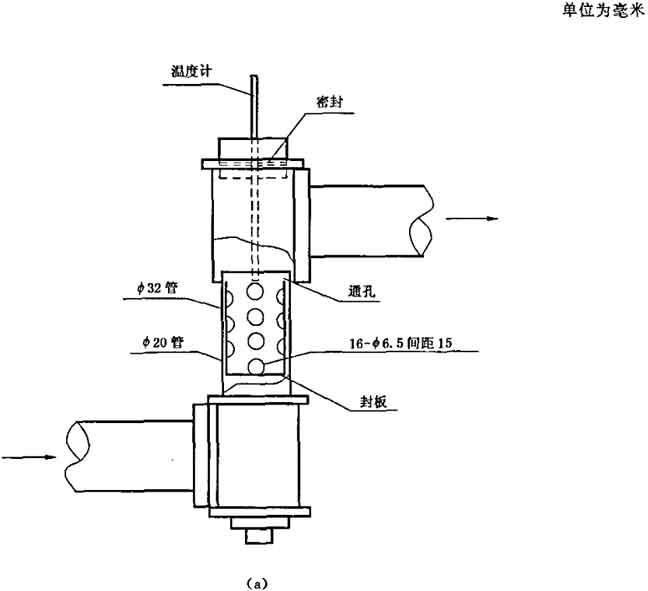

c）水溫測量裝置見圖B.6；

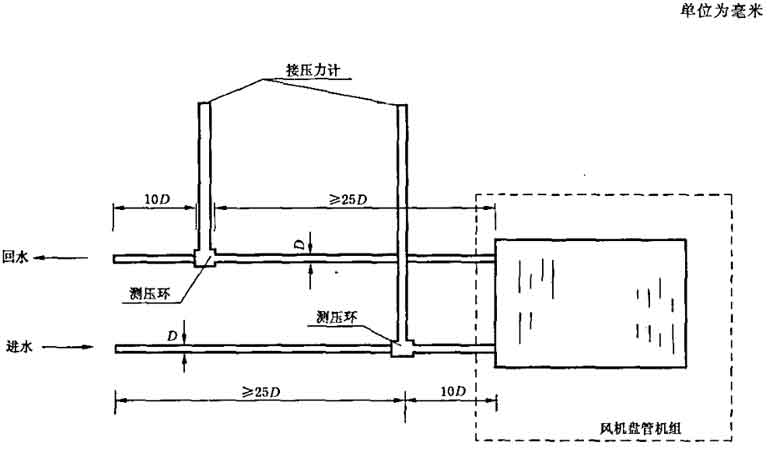

d）水阻測量裝置見圖B.7。
B.1.3.2 水路系統測量時應滿足下列要求。
a）便于調節水量，并確保測量時水量穩定；
b）確保測量時所規定的水溫。

B.2 試驗方法
B.2.1 按本標準表4規定試驗工況和圖B.1～圖B.3之一裝置進行濕工況風量、供冷量和供熱量測量。
B.2.2 濕球溫度測量時應符合下列要求
a）流經濕球溫度計的空氣速度在3.5m/s～10m/s之間，最佳保持在5m/s；
b）濕球溫度計的紗布應潔凈，并與溫度計緊密貼住，不應有氣泡。用蒸餾水使其保持潤濕；
c）濕球溫度計應安裝在干球溫度計的下游。
B.2.3 測量步驟
a）進行機組供冷量或供熱量測量時，只有在試驗系統和工況達到穩定30min后，才能進行測量記錄；
b）連續測量30min，按相等時間間隔（5min或10min）記錄空氣和水的各參數，至少記錄4次數值。在測量期間內，允許對試驗工況參數作微量調節；
c）取每次記錄的平均值作為測量值進行計算；
d）應分別計算風側和水側的供冷量或供熱量，兩側熱平衡偏差應在5％以內為有效。取風側和水側的算術平均值為機組的供冷量或供熱量。

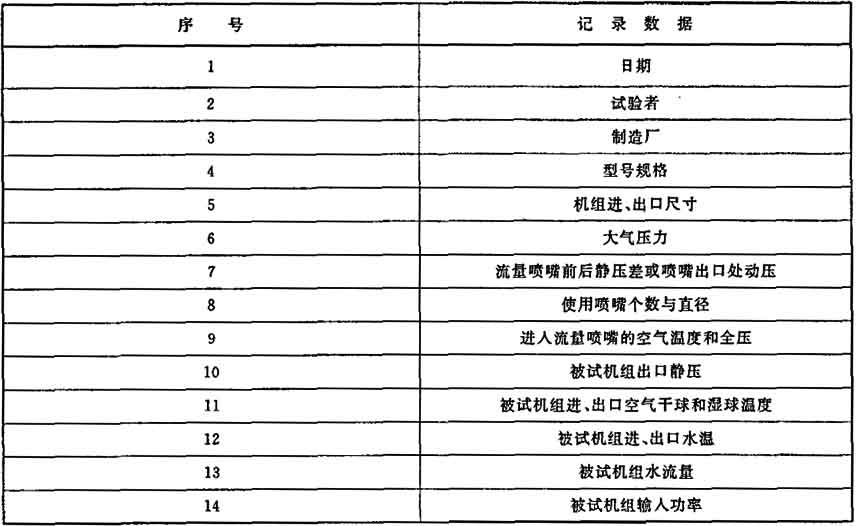

B.2.4 試驗記錄
試驗需記錄的數據如下：

B.3 測量結果計算
B.3.1 濕工況風量計算
標準空氣狀態下濕工況的風量按式（B.1）計算：

其中：

B.3.2 供冷量計算
a）風側供冷量和顯冷量按式（B.3）和式（B.4）計算：

b）水側供冷量按式（B.5）計算：

Q_w＝GC_pw（t_w2－t_w1）－N …………………………………（B.5）

c）實測供冷量按式（B.6）計算：

Q_L＝（Q_a＋Q_w）/2 …………………………………（B.6）

d）兩側供冷量平衡誤差按式（B.7）計算：

B.3.3 供熱量計算
a）風側供熱量按式（B.8）計算：

Q_ah＝L_sρC_pa（t_a2－t_a1） …………………………………（B.8）

b）水側供熱量按式（B.9）計算：

Q_wh＝GC_pw（t_w1－t_w2）＋N …………………………………（B.9）

c）實測供熱量按式（B.10）計算：

Q_h＝（Q_ah＋Q_wh）/2 …………………………………（B.10）

d）兩側供熱量平衡誤差按式（B.11）計算：

B.3.4 計算式中符號說明
L_z——濕工況風量，m³/s；
L_s——標準狀態下濕工況的風量，m³/s；
A_n——噴嘴面積，m²；
C——噴嘴流量系數可由附錄A中表A.1查得；
△P——噴嘴前后靜壓差或噴嘴喉部處的動壓，Pa；
P_t——在噴嘴進口處空氣的全壓，Pa；
B——大氣壓力，Pa；
ρ——濕空氣密度，kg/m³；
d——噴嘴處濕空氣的含濕量，kg/kg（干空氣）；
T——被試機組出口空氣絕對溫度，K，T＝273＋t_a2；
G——供水量，kg/s；
t_a1、t_a2——被試機組進、出口空氣溫度，℃；
t_w1、t_w2——被試機組進、出口水溫，℃；
C_pa——空氣定壓比熱，kJ/（kg·℃）；
C_pw——水的定壓比熱，kJ/（kg·℃）；
N——輸入功率，kW；
I₁、I₂——被試機組進、出口空氣焓值，kJ/kg（干空氣）；
Q_a——風側供冷量，kW；
Q_se——風側顯熱供冷量，kW；
Q_w——水側供冷量，kW；
Q_ah——風側供熱量，kW；
Q_wh——水側供熱量，kW；
Q_L——被試機組實測供冷量，kW；
Q_h——被試機組實測供熱量，kW。

附錄C（規范性附錄） 風機盤管機組噪聲測量

C.1 噪聲測量室要求
C.1.1 噪聲測量室為消聲室或半消聲室，半消聲室地面為反射面。
C.1.2 測量室的聲學環境應符合表C.1的要求。

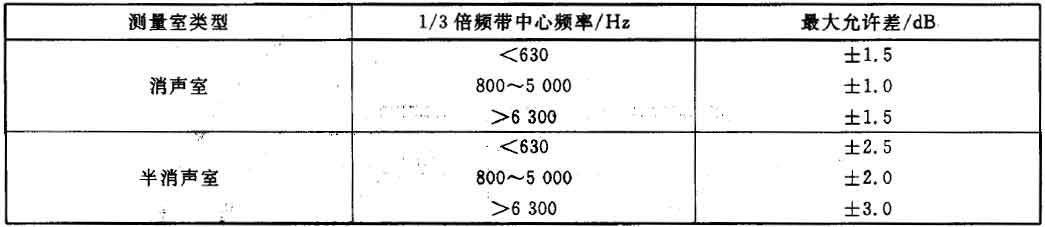

表C.1 聲學環境要求

C.2 噪聲測量條件
C.2.1 被試機組電源輸入為額定電壓、額定頻率，并可進行高、中、低三檔風量運行。
C.2.2 被試機組出口靜壓值應與風量測量時一致。

C.3 噪聲測量

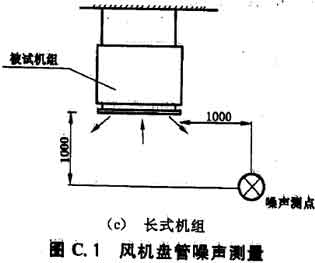

C.3.1 被試機組在測量室內按圖C.1位置進行噪聲測量。
a）立式機組按圖C.1（a）位置測量；
b）臥式機組按圖C.1（b）位置測量；
c）卡式機組按圖C.1（c）位置測量；
d）在半消聲室內測量時，測點距反射面大于1m。

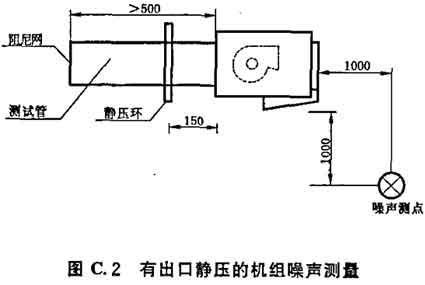

C.3.2 有出口靜壓的機組按圖C.2位置測量。
a）在機組回風口安裝測試管段，并在端部安裝阻尼網，調節到要求靜壓值；
b）按圖C.2噪聲測點進行測量。
C.3.3 用聲級計測出機組高、中、低三檔風量時的聲壓級dB（A）。
