GB 25034-2010 燃?xì)獠膳療崴疇t (完整版)
1 范圍
1 范圍
本標準規定了密閉式燃燒的燃?xì)獠膳療崴疇t(以下簡稱器具)的術語和定義、分類及其參數,材料、結構和安全要求,性能要求,試驗方法,檢驗規則,標志、警示和說明書,包裝、運輸和貯存。
本標準適用于額定熱輸入小于等于70kW,最大采暖工作水壓小于等于0.3MPa,工作時水溫不大于95℃,采用大氣式燃燒器或風機輔助式燃燒器或全預混式燃燒器的采暖熱水兩用的器具,也適用于單采暖器具。
本標準不適用于以下器具:
——自然排氣煙道式、室外型器具;
——冷凝式器具;
——容積式器具;
——在同一外殼內采暖和熱水分別采用兩套獨立燃燒系統的器具,包括兩者有共同煙道的器具。
2 規范性引用文件
2 規范性引用文件
GB 5023.1 額定電壓450/750V及以下聚氯乙烯絕緣電纜 第1部分:一般要求(GB 5023.1-2008,IEC 60227-1:2007,IDT)
GB/T 7306.1 55°密封管螺紋 第1部分 圓柱內螺紋與圓錐外螺紋(GB/T 7306-1-2000,eqv ISO 7-1:1994)
GB/T 7306.2 55°密封管螺紋 第2部分 圓錐內螺紋與圓錐外螺紋(GB/T 7306.2-2000,eqv ISO 7-1:1994)
GB/T 7307 非螺紋密封管螺紋(GB/T 7307-2001, eqv ISO 228-1:1994)
GB/T 12113-2003 接觸電流和保護導體電流的測量方法(IEC 60990-1999,IDT)
GB/T 13611 城鎮燃?xì)夥诸惡突咎匦?br/>GB 14536.1 家用和類似用途電自動控制器 第1部分:通用要求(GB 14536.1-2008,IEC 60730-1:2003,IDT)
GB 14536.6 家用和類似用途電自動控制器 燃燒器電自動控制系統的特殊要求(GB 14536.6-2008, IEC 60730-2-5:2004,IDT)
GB 14536.10 家用和類似用途電自動控制器 溫度敏感控制器的特殊要求(GB 14536.10-2008,IEC 60730-2-9:2004,IDT)
GB/T 16411 家用燃?xì)庥镁咄ㄓ迷囼?yàn)方法
GB/T 17624.1-1998 電磁兼容 綜述 電磁兼容基本術語和定義的應用與解釋(idt IEC 61000-1-1:1992)
GB/T 17626.1 電磁兼容 試驗和測量技術 抗擾度試驗總論(GB/T 17626.1-2006,IEC 61000-4-1:2000,IDT)
GB/T 17626.4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗(GB/T 17626.4-2008,IEC 61000-4-4:2004,IDT)
GB/T 17626.5 電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗(GB/T 17626.5-2008,IEC 61000-4-5:2005,IDT)
GB/T 17626.11 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗(GB/T 17626.11-2008,IEC 61000-4-11:2004,IDT)
GB/T 17627.1 低壓電氣設備的高電壓試驗技術 第1部分 定義和試驗要求(GB 17627.1-1998,eqv IEC 1180-1:1992)
GB/T 17799.1-1999 電磁兼容 通用標準 居住、商業和輕工業環境中的抗擾度試驗(idt IEC 61000-6-1:1997)
CJ/T 3074 家用燃?xì)馊紵骶唠娮涌刂破?/p>
3 術語和定義
3.1 燃?xì)庀蘖髌?gas restrictor
用于降低燃?xì)鈮毫?,從而使進入燃燒器的燃?xì)鉂M足設計時規定的壓力和流速的裝置。
3.2 額定熱輸入調節裝置 range-rating device
一種采暖爐部件,安裝人員可根據用戶實際熱需求利用該裝置,在制造商給出的最大熱輸入和最小熱輸入范圍內調節設定器具的額定熱輸入。
3.3 水流量監控裝置 water rate monitoring device
當流經器具的水流量低于預定值時關斷主燃燒器的燃?xì)狻⒉⒃谒髁窟_(dá)到該預定值時自動重新打開燃?xì)夤┙o的一種裝置。
3.4 控制溫控器 control thermostat
使水溫自動保持在預定值范圍內的一種控制裝置。
3.5 可調式控制溫控器 adjustable control thermostat
允許用戶在最低和最高溫度值之間設定溫度的控制溫控器。
3.6 限制溫控器 limit thermostat
當溫度達到極限溫度值時關閉通往主燃燒器的燃?xì)馔?,并在?dāng)溫度降到低于該極限值時,自動重新開啟通往主燃燒器的燃?xì)馔返难b置。
3.7 安全限溫器 safety temperature limiter
防止水溫大于預設值而引發安全關閉和非易失鎖定的裝置。
3.8 過熱保護裝置 overheat cut-off device
當器具產生過熱時,可能引起器具損壞或安全事故發生之前,引發安全關閉和非易失鎖定的保護裝置。
3.9 氣密力 sealing force
當閉合件處于關閉狀態時作用于閥座的力,它與燃?xì)鈮毫Ξa(chǎn)生的力無關。
3.10 點火熱輸入(QIGN) ignition rate
在點火安全時間內的平均熱輸入。
3.11 點火開閥時間(TIA) ignition opening time
對于熱電式火焰監測裝置,從監測火焰被點燃到火焰信號打開氣閥之間的時間。
3.12 再點火 spark restoration
當火焰意外熄滅時,在不完全切斷燃?xì)夤?yīng)的情況下,能夠自動再次點燃的控制功能。
3.13 再啟動 recycling
在器具運行過程中意外熄火時,立即切斷燃?xì)夤┙o,并隨之按啟動程序自動重新啟動的自動控制功能。
3.14 非易失鎖定 non-volatile lockout
一種系統的安全關閉狀態,在這種狀態下,只能由手動復位來實現重新啟動。
3.15 易失鎖定 volatile lockout
一種系統的安全關閉狀態,在這種狀態下,停電后恢復供電也可以使設備重新啟動。
3.16 氣流監控裝置 air proving decive
當空氣供應或燃燒煙氣排放出現異常情況時,使器具安全關閉的一種裝置。
3.17 燃?xì)?空氣比例控制器 gas/air ratio control
一種針對燃?xì)饬髁孔詣诱{(diào)節燃燒所需空氣流量(或根據空氣流量調節燃?xì)饬髁浚┑难b置。
注1:燃?xì)?空氣比例控制器是指氣動型空氣/燃?xì)獗壤刂破鳎?br/>注2:燃?xì)?空氣比例控制器不包括機械連動方式比例控制。
3.18 電動型燃?xì)?空氣比例控制系統 gas/air ratio controls(electronicRC)
一種以電動型比例閥、電子控制器和傳感器組合在一起的燃?xì)?空氣比例控制系統。
4 分類及其參數
4.1 按器具使用燃?xì)夥N類分類
按使用燃?xì)獾姆N類分為人工煤氣器具、天然氣器具、液化石油氣器具。使用的各種燃?xì)夥诸惔柡皖~定供氣壓力見表1。
表1 使用的燃?xì)夥N類及額定供氣壓力
燃?xì)夥N類 |
代號 |
燃?xì)忸~定供氣壓力/Pa |
人工煤氣 |
3R、4R、5R、6R、7R |
1000 |
天然氣 |
3T、4T、6T |
1000 |
10T、12T |
2000 |
|
液化石油氣 |
19Y、20Y、22Y |
2800 |
4.2 按用途分類
按用途分類見表2。
表2 用途分類
類別 |
用途 |
代號 |
單采暖型 |
僅用于采暖 |
N |
兩用型 |
采暖和熱水兩用 |
L |
4.3 按給排氣安裝方式分類
分類代號及示圖見附錄C(本標準只涉及Ⅰ型器具)。
4.4 按采暖系統結構形式分類
采暖系統結構形式分類見表3。
表3 采暖系統結構形式分類
結構形式 |
結構說明 |
代號 |
封閉式 |
器具采暖系統未設置永久性通往大氣的孔 |
B |
敞開式 |
器具采暖系統設置有永久性通往大氣的孔 |
K |
4.5 主參數
主參數用額定熱輸入(kW)取整數后的阿拉伯?dāng)?shù)字表示。

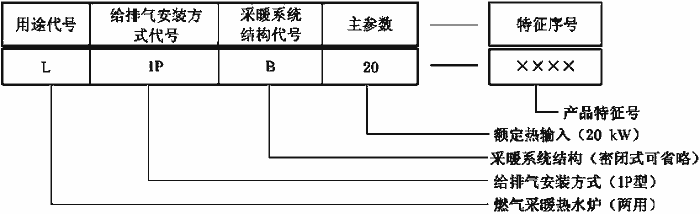

4.6 器具型號的編制示例

5 材料、結構和安全要求
5.1 概述
除非另有規定,通過視檢器具結構或檢查相關技術資料確認是否符合要求。
5.6 膨脹水箱和壓力表
密閉式器具供暖系統應裝有安全閥和壓力表,供暖熱水不應損壞膨脹水箱的皮膜。
5.7 自動排氣
密閉式器具供暖系統應裝有自動排氣裝置。
5.8 自動防凍
器具應具有自動防凍功能。
5.9 壓力測試部位
器具應有兩個燃?xì)鈮毫y壓點,確保能測量器具進氣壓力和噴嘴前壓力。測壓管外徑為
mm,有效長度大于等于10mm,最小部位孔徑小于等于1mm。測壓孔不應影響氣路的密封性。
6 性能要求
6.1 概述
除非另有規定,按7.1規定的試驗條件驗證以下性能。
6.9 水阻力
在7.9的試驗條件下,器具的水阻力應符合制造商在技術說明書中給出的水阻力或壓力曲線。
6.10 噪聲
在7.10的試驗條件下,器具運行噪聲應小于65dB;熄火噪聲應小于85dB。
6.11 電氣安全性
使用交流電源器具的電氣安全應符合附錄F的要求。
6.12 電磁兼容安全性
采用電子控制電路器具的電磁兼容安全性能應符合附錄G的要求。
7 試驗方法
7.9 水阻力試驗
測試器具對水的阻力(單位為kPa)時,實驗用水的流量應對應于器具在額定熱輸入狀態下運行,出水溫度為80℃,回水溫度60℃或制造商規定的數值。
用環境溫度下的水進行試驗。

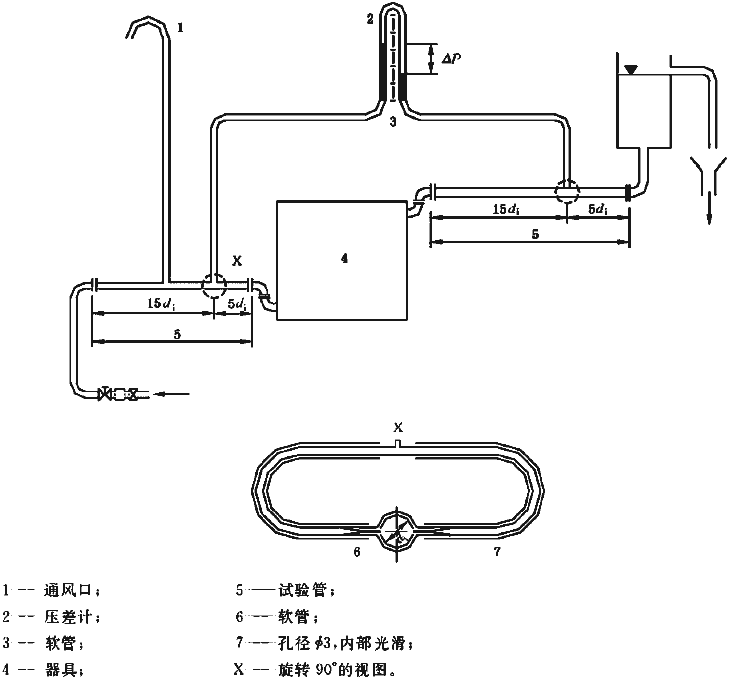

試驗裝置如圖10所示。在試驗之前或之后,將兩個試驗管直接互相連接,測試其在不同流量時的自身阻力。
在相同的試驗條件下,驗證制造商為帶有內部水泵的器具所提供的壓力曲線。

圖10水阻測試原理示意圖
7.11 電氣安全性試驗
電氣安全性能按附錄F的要求試驗。
7.12 電磁兼容安全性試驗
電磁兼容安全性按附錄G的要求試驗。
8 檢驗規則
9 標志、警示和說明書
10 包裝、運輸和貯存
附錄A

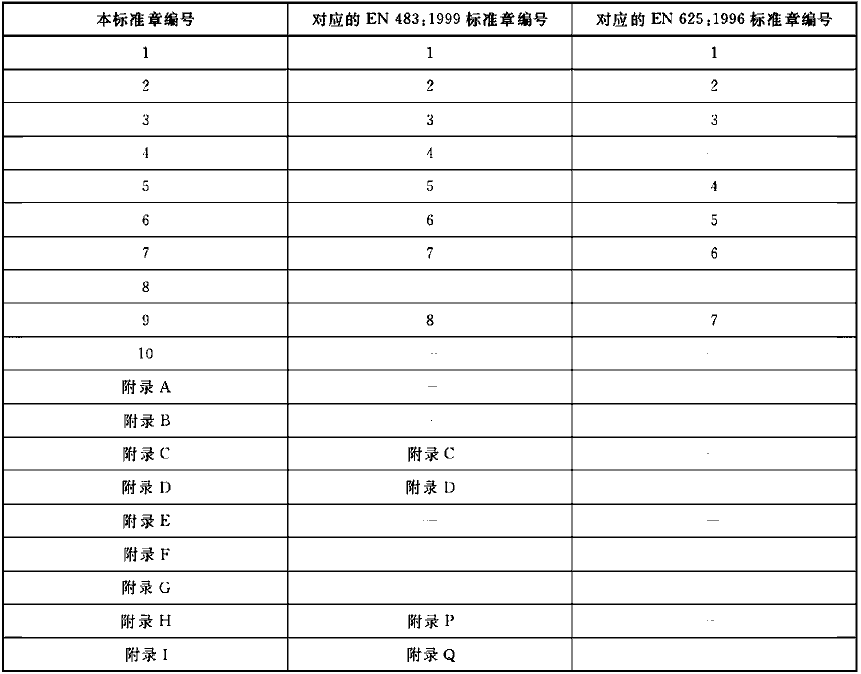

表A.1 給出了本標準章條編號與EN 483:1999和EN 625:1996章條編號對照一覽表。
表A.1 本標準章條編號與EN 483:1999和EN 625:1996章條編號對照
附錄B
附錄B
(資料性附錄)
本標準與EN 483:1999和EN 625:1996技術性差異及其原因

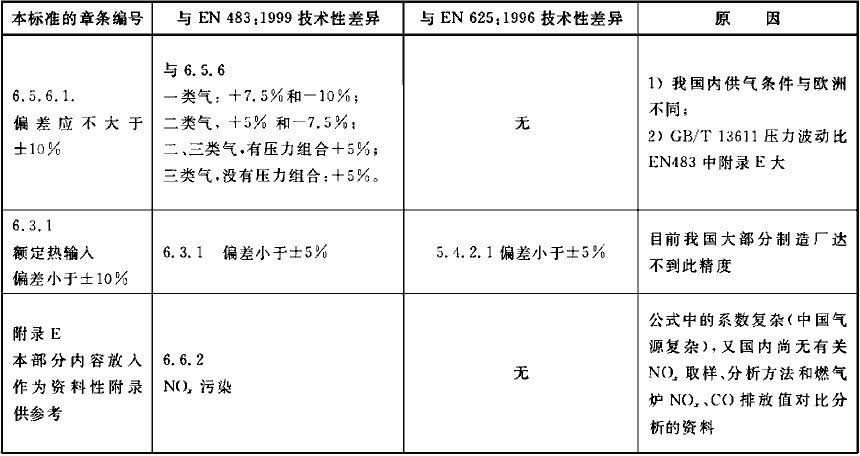

表B.1給出了本標準與EN 483:1999和EN 625:1996技術性差異及其原因的一覽表。
表B.1 本標準與EN 483:1999和EN 625:1996技術性差異及其原因
附錄C
附錄C
(資料性附錄)
按給排氣安裝方式分類

附錄D
附錄E
E.1 NOx排放等級
NOx排放等級如表E.1所示。
表E.1 NOx排放分級
NOx排放分級 |
NOx濃度上限/(mg/kW·h) |
1 |
260 |
2 |
200 |
3 |
150 |
4 |
100 |
5 |
70 |
E.2 NOx的測試
器具按7.1.3安裝,使用0-2氣。
器具在額定熱輸入狀態,出水溫度80℃,回水溫度60℃。
當器具工作在低于額定熱輸入Qn的部分熱輸入狀態下時,回水溫度Tr按公式(E.1)確定:

式中:
Tr——回水溫度,單位為度(℃);
Q——部分熱輸入,用與額定熱輸入Qn的百分比表示,(%)。
采暖水流量保持恒定。在熱平衡狀態下,測量NOx濃度。試驗方法參見CR1404。
實驗室的基準條件如下:
——溫度:20℃;
——空氣相對濕度:10gH2O/kg;
——干式氣體流量計。
當試驗條件不符合基準條件時,按公式(E.2)折算:

式中:
(NOx)0——基準條件下的NOx折算值,單位為毫克每千瓦時(mg/kW·h);
(NOx)m——在hm和Tm時測得的NOx值,單位為毫克每千瓦時(mg/kW·h),測量范圍:50 mg/kW·h~300mg/kW·h;
hm——測量NOx時的相對濕度,單位為克每千克(g/kg),范圍:5g/kg到15g/kg;
Tm——測量NOx時的溫度,單位為度(℃),范圍:15℃~25℃。
附錄F
F.2 防護等級
器具的電擊防護等級應為Ⅰ類或Ⅱ類;防水等級應至少是IPX4。
通過視檢和相關的試驗確定其是否合格。
注:防水等級在GB 4208中給出。
附錄G
附錄H
H.1 測試方法如下:
a) 器具安裝在圖9所示的試驗臺上,把出水和回水管直接連接起來。
b) 將泵11停止,關閉熱交換器上的閥9;啟動泵5,并在需要的水流量下運行。
c) 在以下三種穩定條件下測量(t-ta):
——器具6不供電時;
——器具6供電,以獲得(40±5)K的(t-ta)值;
——器具6供電,以獲得(60±5)K的(t-ta)值;
其中:
t——由探頭2在測試器具回水和出水處測得溫度的平均值,單位為度(℃);
ta——環境溫度。
d) 測量值被繪制成電能供熱(W)的測量曲線,它是(t-ta)值(以K表示)的函數,其關系可以被認為是線性的。
e) 對給定的水流量,該直線方程提供了測試循環的熱損失及循環泵的散熱與(t-ta)的函數關系。
附錄I
I.1 測試方法如下:
將器具按圖9所示進行安裝。水回路是一個包含一個蓄水槽的保溫回路。
該裝置所包含的水量至少為6L/kW標稱輸出熱量。
燃?xì)饣芈费b有一個燃?xì)饬髁勘砘蛞粋€測量噴射器上游壓力的壓力計p1。
使初始水溫為(47±1)℃,使器具運行,并測量在控制器作用下從燃燒器點火到如下時刻之間的時間t1:
輸入熱量達到:

或者,噴射器處的壓力達到:

其中:
Qn——標稱額定功率的輸入熱量;
Qred——標稱最小功率的輸入熱量;
pnom——標稱額定功率的壓力;
pred——標稱最小功率的壓力。
