GB 50264-2013 工業設備及管道絕熱工程設計規范 （完整版）

1 總則

1.0.1 為了滿足生產工藝及節能減排的要求，改善勞動條件，提高經濟效益，保證絕熱工程設計質量，制定本規范。

1.0.2 本規范適用于工業設備及管道外表面溫度為－196℃～850℃的絕熱工程的設計。
本規范不適用于核能、航空、航天系統有特殊要求的設備及管道，以及建筑、冷庫和埋地管道的絕熱工程的設計。
1.0.3 絕熱設計應符合下列要求：
1 絕熱工程設計應按使用環境、被絕熱設備及管道的材質和表面溫度正確選擇符合國家現行有關標準的材料；對于新材料，應通過國家法定的檢測部門檢測合格后再選用。
2 絕熱設計應根據工藝、節能、防結露和經濟性等要求進行絕熱計算，并應確定絕熱結構。
1.0.4 工業設備及管道絕熱工程的設計，除應符合本規范外，尚應符合國家現行有關標準的規定。

2 術語和符號

C——介質熱容；
C_p——管壁熱容；
D——管道內徑；
D₀——管道或設備外徑；
D₁——內層絕熱層外徑；
D₂——外層絕熱層外徑；
F_i——絕熱層材料損耗及稅費系數；
i——年(復)利率；
K——保冷厚度修正系數；
K_r——管道通過吊架處的熱損失附加系數；
n——計息年數或折舊年限；
P_E——能量價格，熱價與冷價的統稱；
P_H——熱價；
P_c——冷價；
P_c1——(T_a～－39℃)時的冷價；
P_c2——(－40℃～－196℃)時的冷價；
P_i——絕熱層材料到廠單價；
P₉——保護層材料單價；
P_T——絕熱結構單位造價；
q——以每米管道長度表示的熱損失量；
[q]——以每米管道長度為單位的最大允許熱損失量；
Q——以每平方米絕熱層外表面積表示的熱損失量；
[Q]——以每平方米絕熱層外表面積為單位的最大允許熱、冷散熱損失量；
Q₁——球型容器保冷層外表面冷量總損失量；
S——絕熱工程投資年攤銷率；
T₀——管道或設備的外表面溫度；
T₁——內層絕熱層外表面溫度；
T₂——外層絕熱層外表面溫度；
[T₂]——外層絕熱材料的推薦使用溫度；
T_a——環境溫度；
T_d——露點溫度；
T_m——平均溫度(絕熱材料內外表面溫度的算術平均值)；
T_s——絕熱層外表面溫度；
t——年運行時間；
t_fr——介質在管道內不出現凍結停留時間；
V——介質單位長度體積；
V_p——管壁單位長度體積；
α_c——對流換熱系數；
α_r——輻射換熱系數；
α_s——絕熱層外表面與周圍空氣的換熱系數；
α_L0——線脹系數；
δ——絕熱層厚度(雙層時為總厚)；
δ₁——內層絕熱層厚度；
δ₂——外層絕熱層厚度；
λ——絕熱材料在平均溫度下的導熱系數；
λ₀——常用導熱系數；
λ₁——內層絕熱材料導熱系數；
λ₂——外層絕熱材料導熱系數；
ρ——介質密度；
ρ_p——管壁密度；
ψ——相對濕度；
β——冷凍系數；
ε——黑度。

3 基本規定

3.0.1 具有下列情況之一的設備、管道及其附件，應進行保溫：
1 外表面溫度高于50℃(環境溫度為25℃時)且工藝需要減少散熱損失者。
2 外表面溫度低于或等于50℃且工藝需要減少介質的溫度降低或延遲介質凝結者。
3 工藝不要求保溫的設備及管道，當其表面溫度超過60℃，對需要操作維護，又無法采取其他措施防止人身燙傷的部位，在距地面或工作臺面2.1m高度以下及工作臺面邊緣與熱表面間的距離小于0.75m的范圍內，必須設置防燙傷保溫設施。

3.0.2 具有下列情況之一的設備、管道及其附件，應進行保冷：
1 外表面溫度低于環境溫度且需減少冷介質在生產和輸送過程中冷損失量者。
2 需減少冷介質在生產和輸送過程中溫度升高或氣化者。
3 為防止常溫以下、0℃以上設備及管道外壁表面凝露者。
4 與保冷設備或管道相連的儀表及其附件。
3.0.3 除人身防護要求絕熱的部位外，具有下列情況之一的設備、管道及其附件不應絕熱：
1 工藝上無特殊要求的放空和排氣管道。
2 要求及時發現泄漏的設備和管道的法蘭連接處。
3 工藝過程要求裸露的設備及管道。
4 要求經常監測，防止發生損壞的部位。

4 絕熱材料的選擇

5 絕熱計算

6 絕熱結構設計

附錄A 常用絕熱材料性能

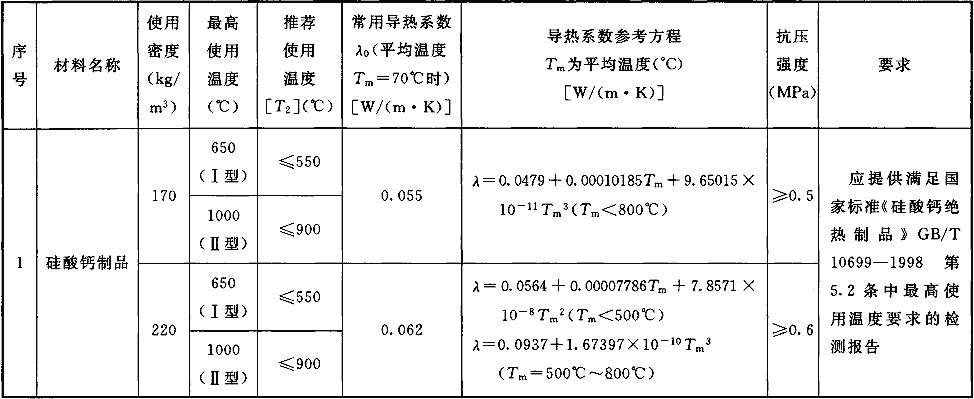

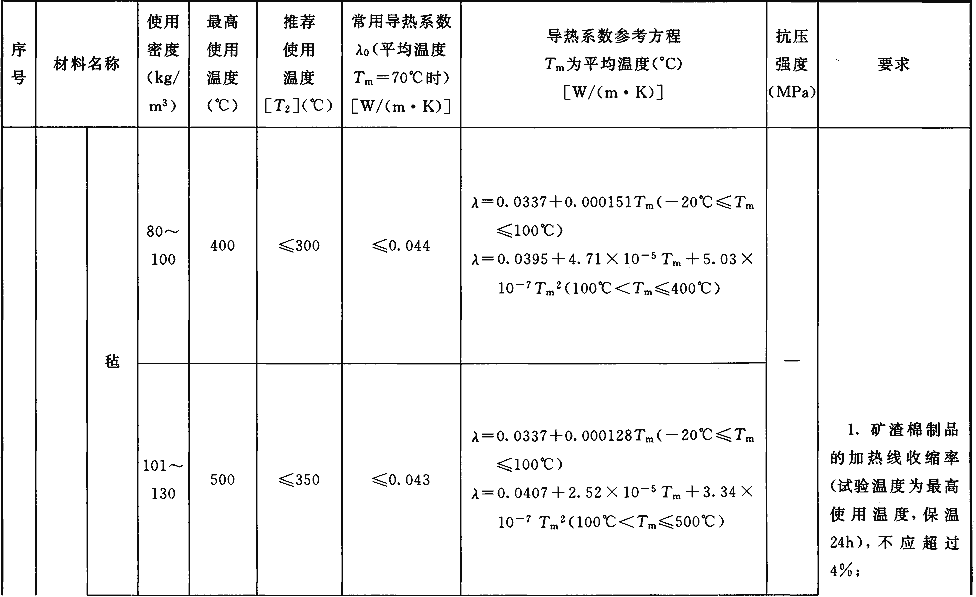

A.0.1 常用保溫材料性能應符合表A.0.1的規定。

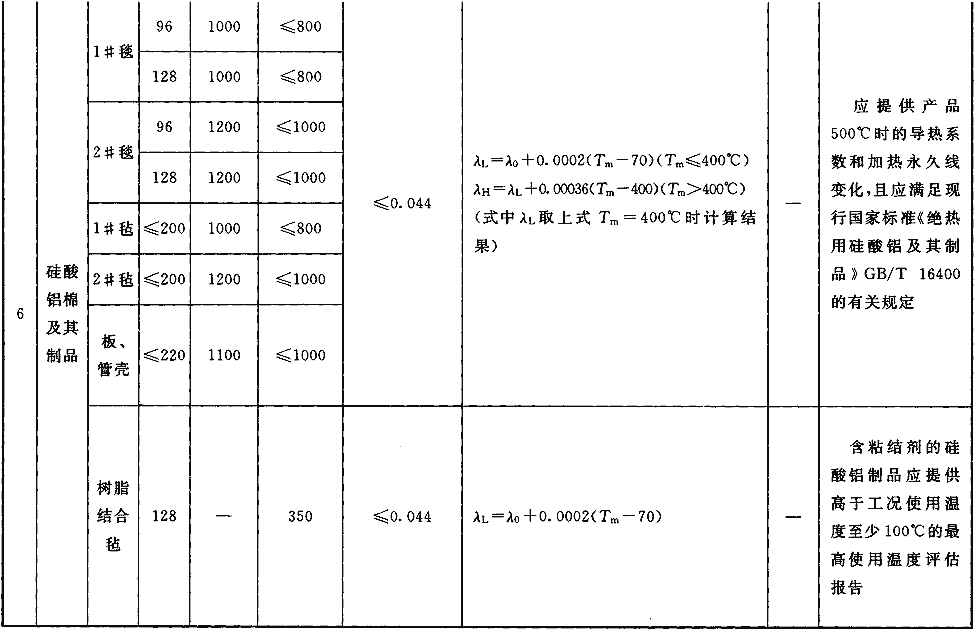

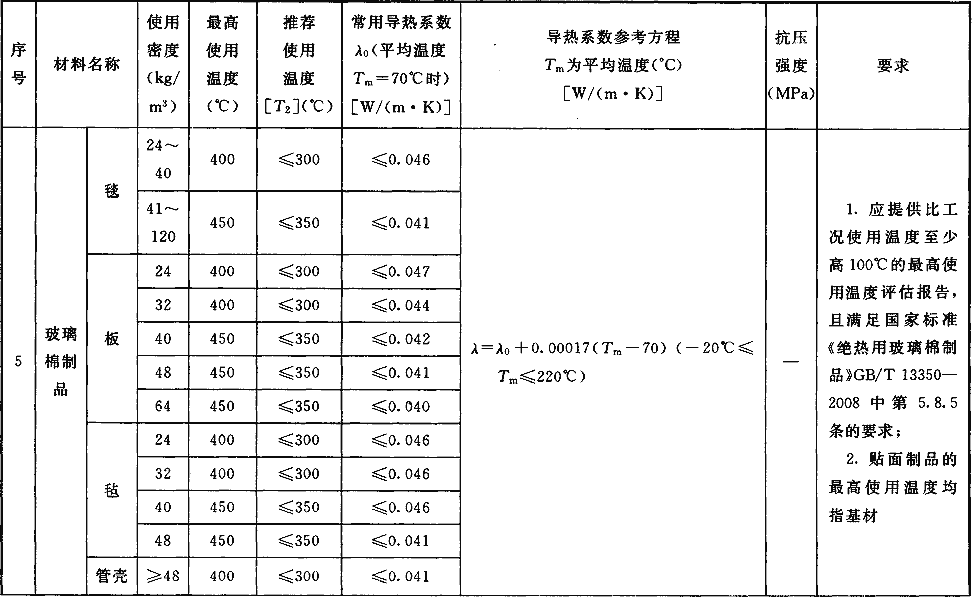

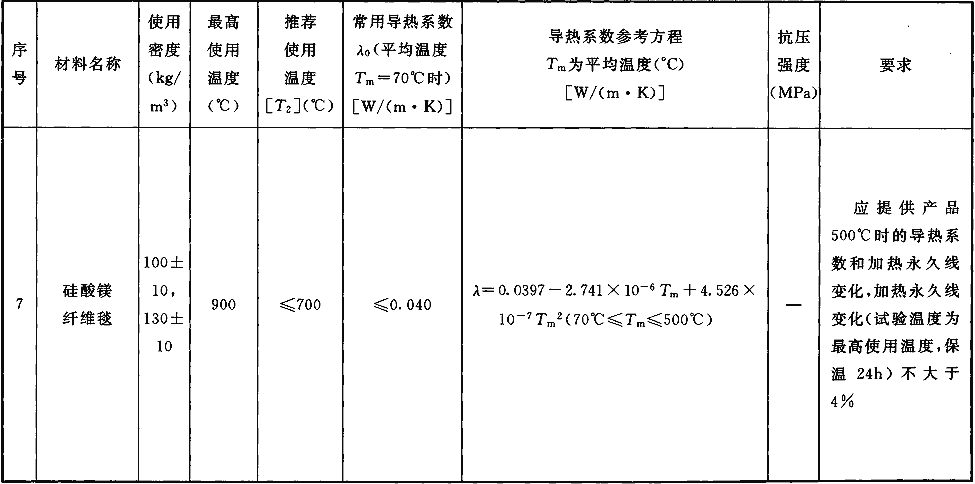

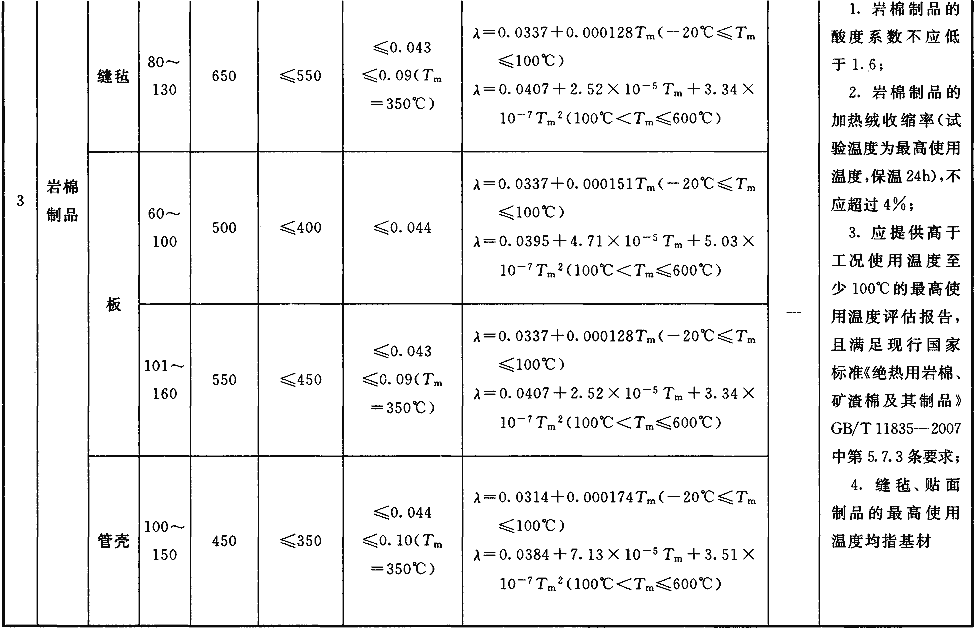

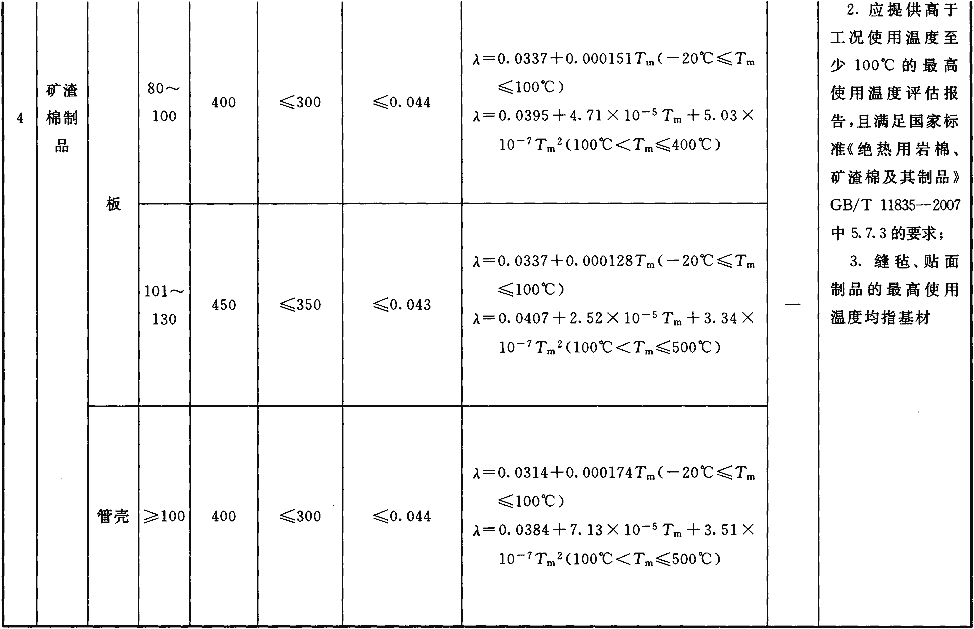

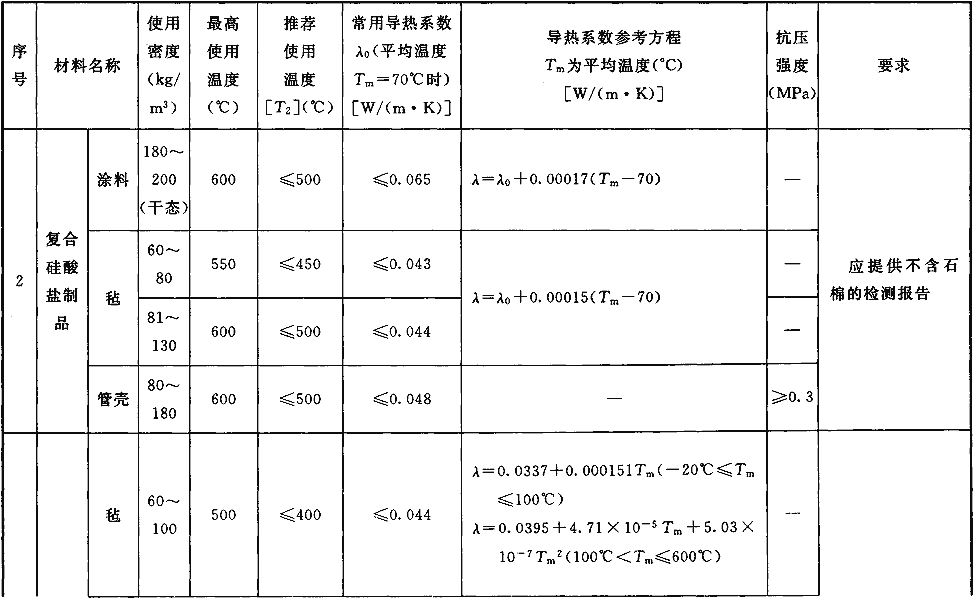

表A.0.1 常用保溫材料性能

續表A.0.1

續表A.0.1

續表A.0.1

續表A.0.1

續表A.0.1

續表A.0.1

續表A.0.1

注：1 設計采用的各種絕熱材料的物理化學性能及數據應符合各自的產品標準規定。
2 導熱系數參考方程中(T_m－70)、(T_m－400)等表示該方程的數據項。
3 當選用高出本表推薦使用溫度的玻璃棉、巖棉、礦渣棉和含粘結劑的硅酸鋁制品時，需由廠家提供國家法定檢測機構出具的合格的最高使用溫度評估報告，起最高使用溫度應高于工況使用溫度至少100℃。

A.0.2 常用保冷材料性能應符合表A.0.2的規定。

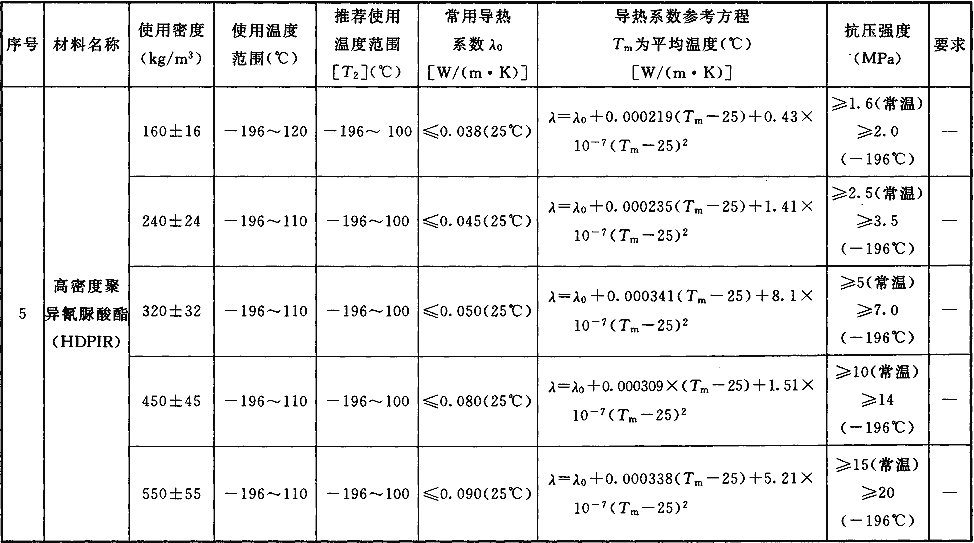

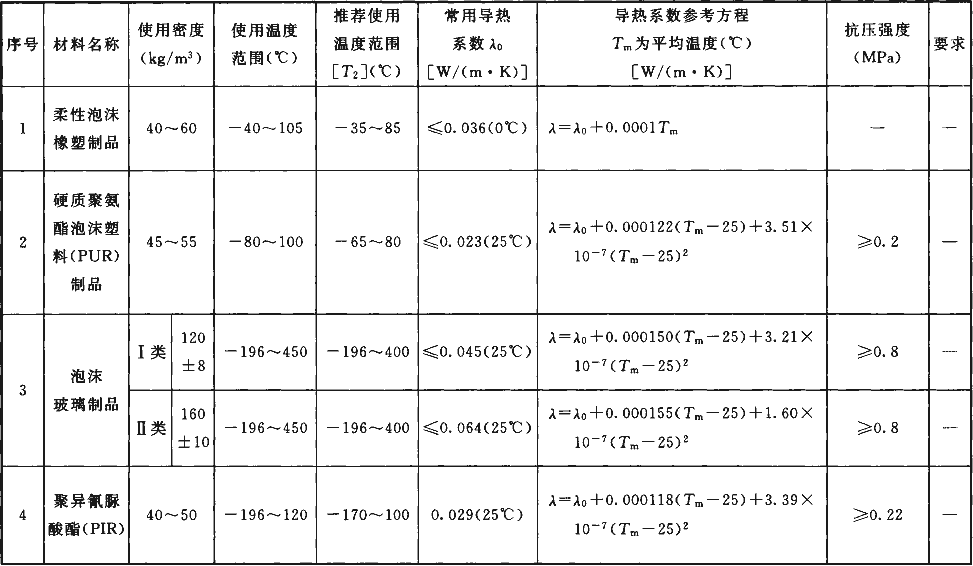

表A.0.2 常用保冷材料性能

續表A.0.2

注：1 設計采用的各種絕熱材料的物理化學性能及數據應符合各自的產品標準規定。
2 導熱系數參考方程中(T_m－25)表示該方程的數據項，λ₀對應帶入T_m為25℃時的值。

附錄B 最大允許熱損失量

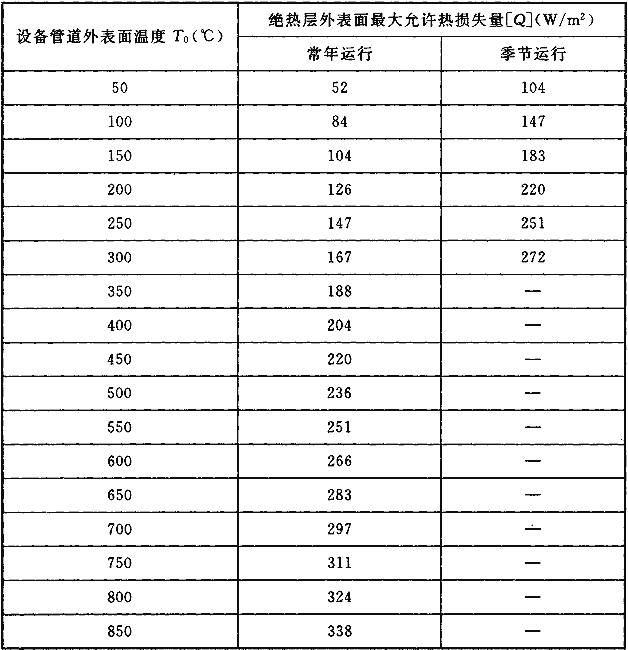

表B 最大允許熱損失量

附錄C 各地環境溫度、相對濕度和露點對照

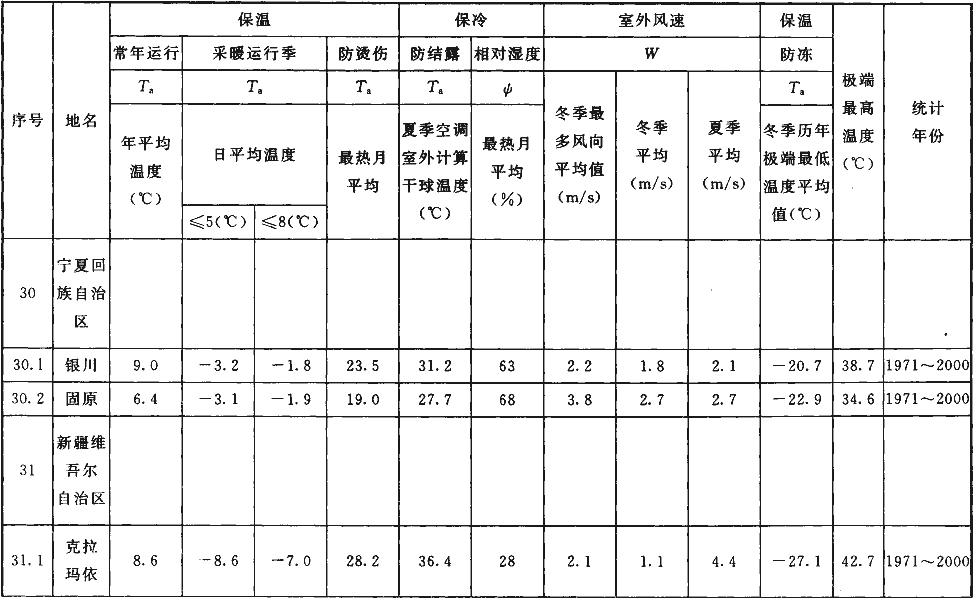

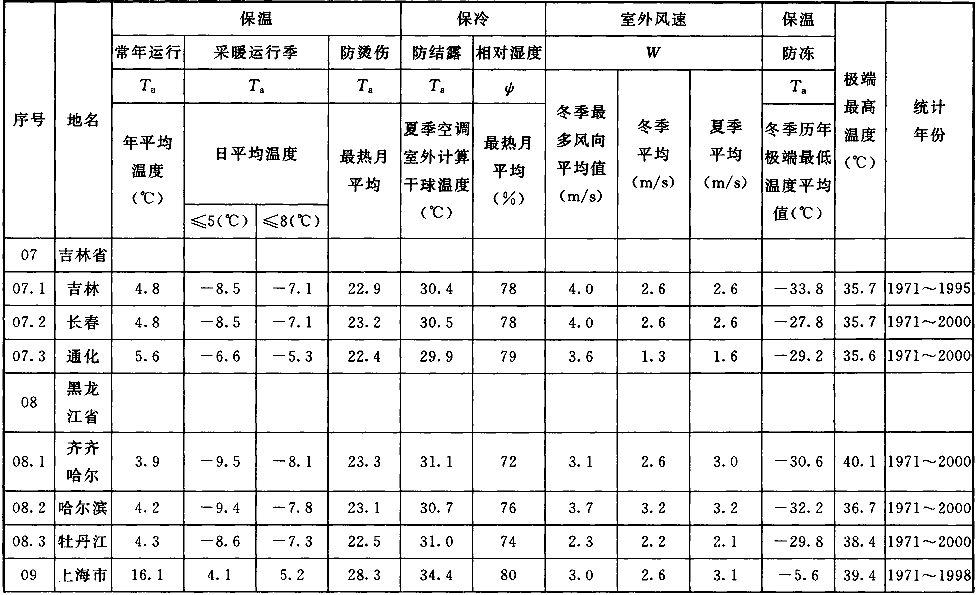

C.0.1 各地環境溫度、相對濕度應符合表C.0.1的規定。

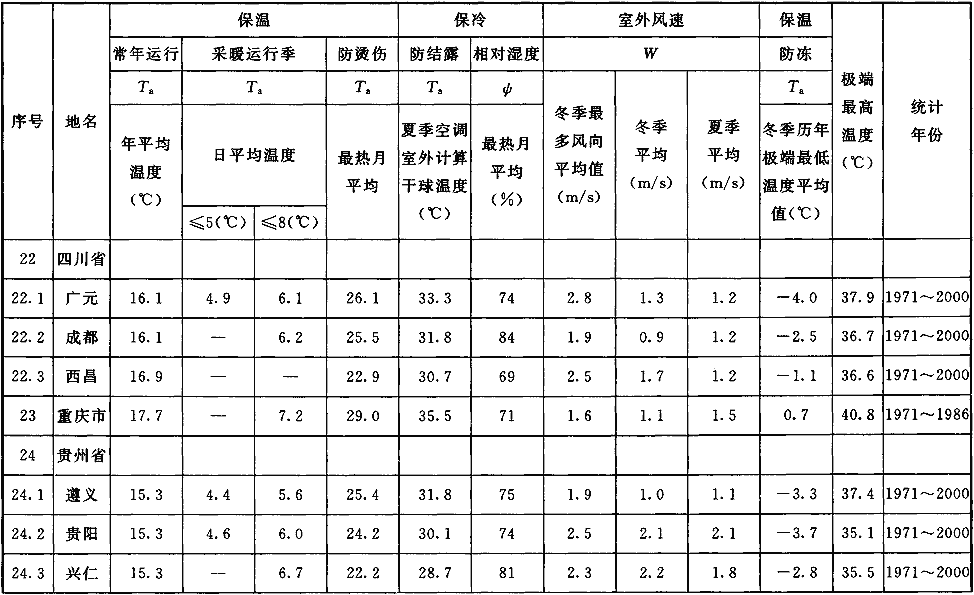

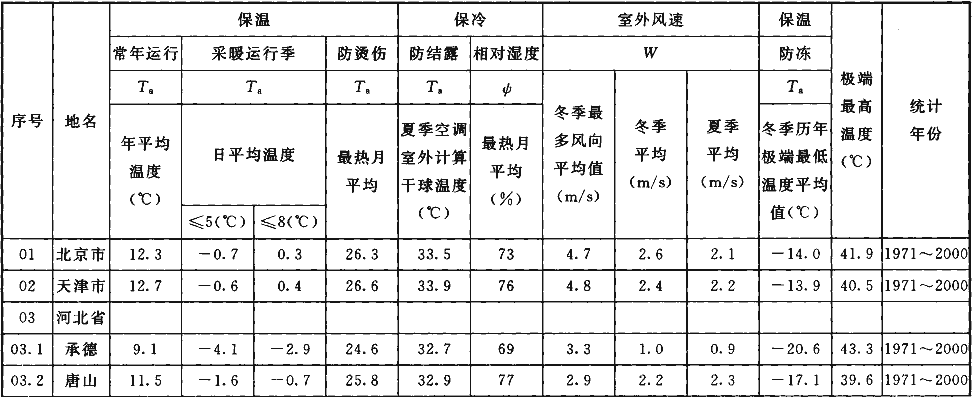

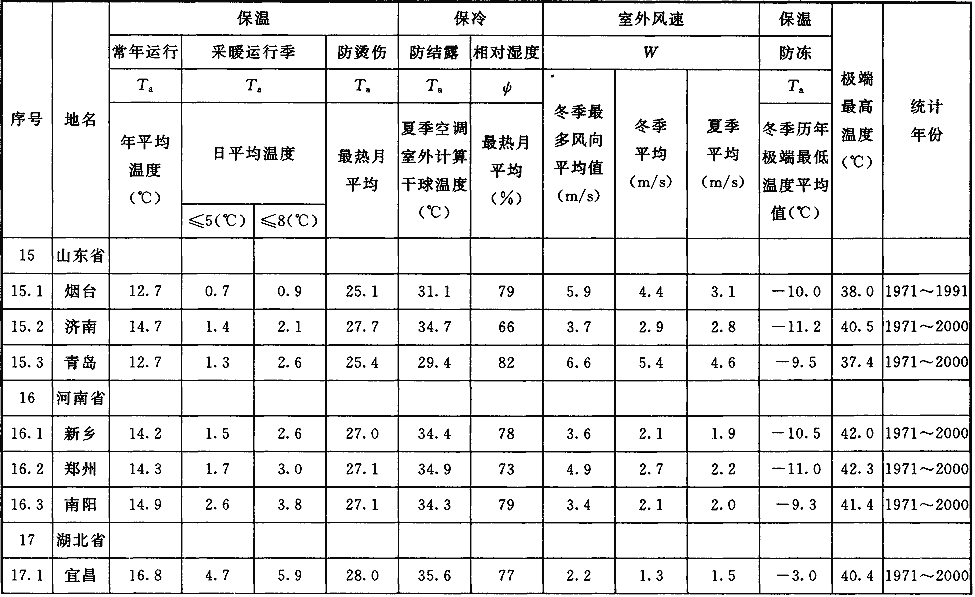

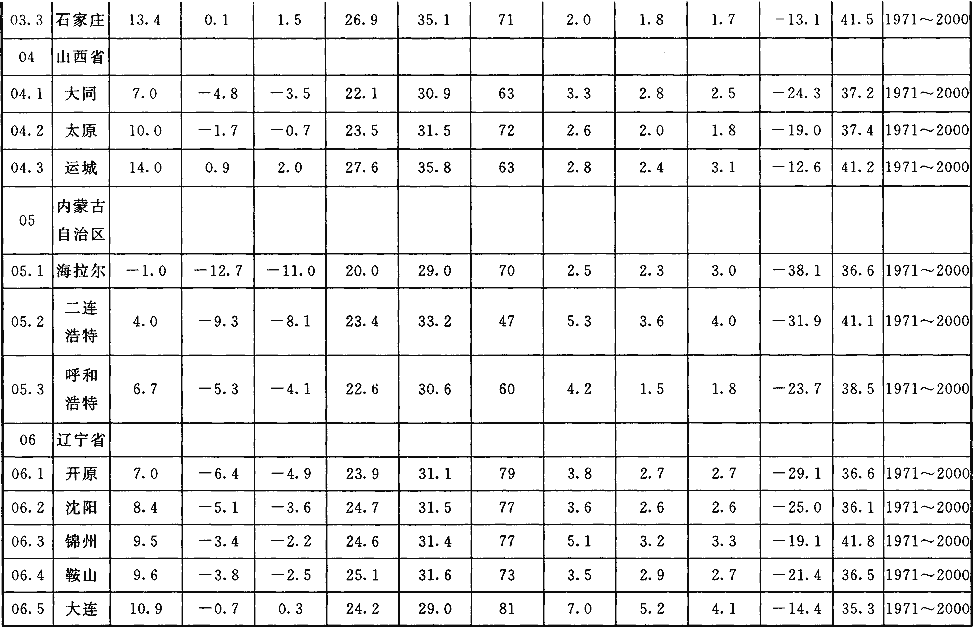

表C.0.1 各地環境溫度、相對濕度

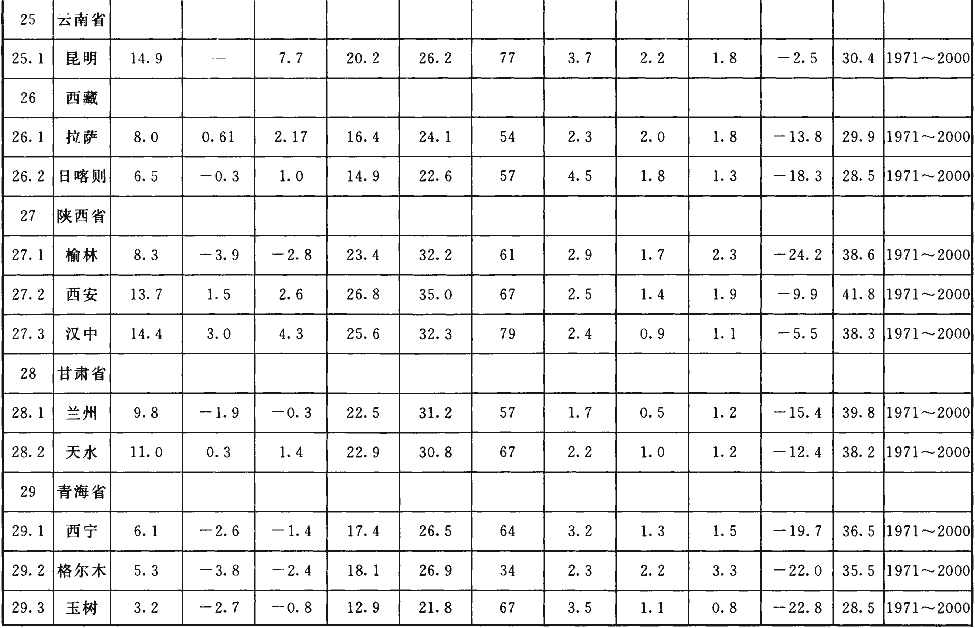

續表C.0.1

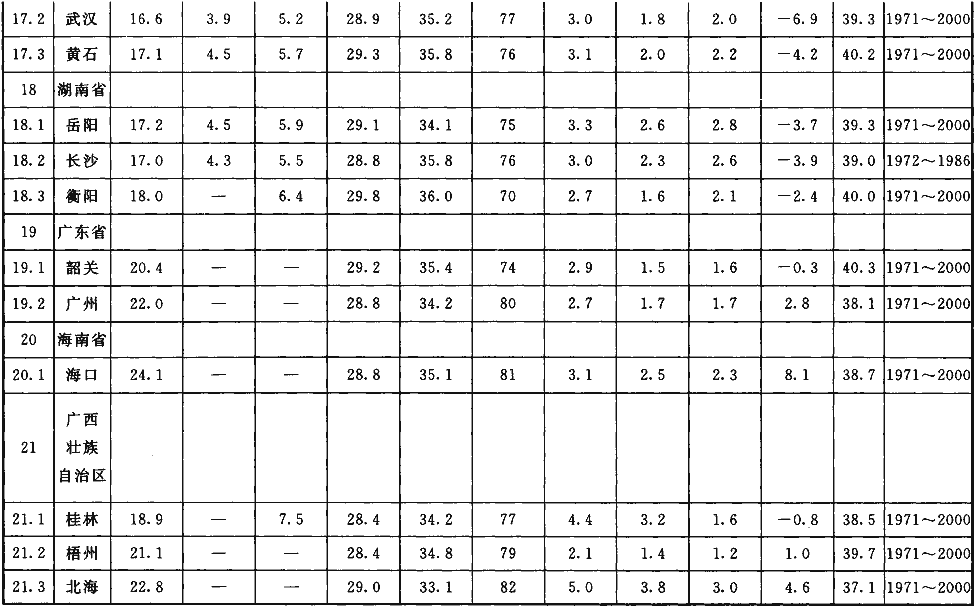

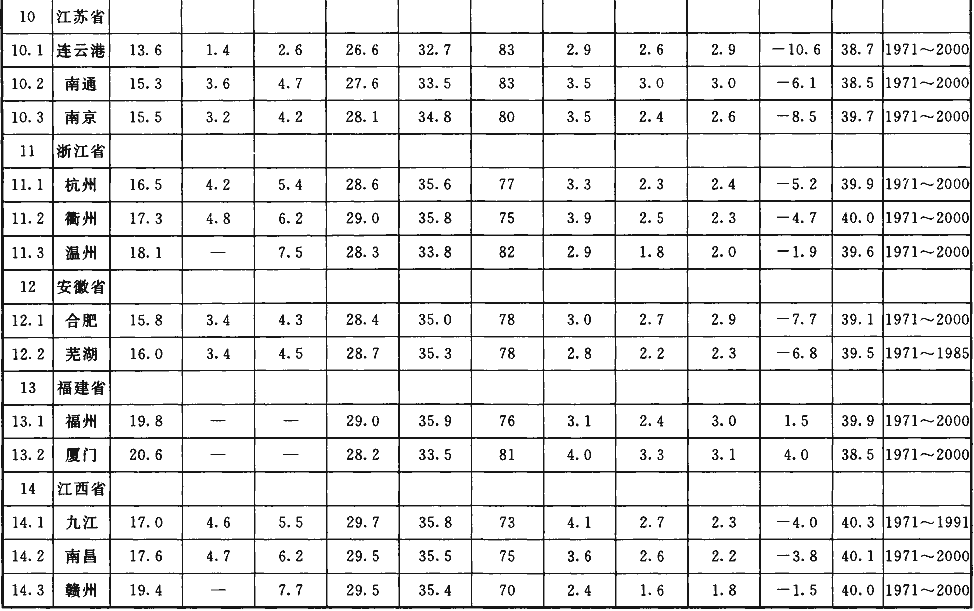

續表C.0.1

續表C.0.1

續表C.0.1

續表C.0.1

續表C.0.1

續表C.0.1

續表C.0.1

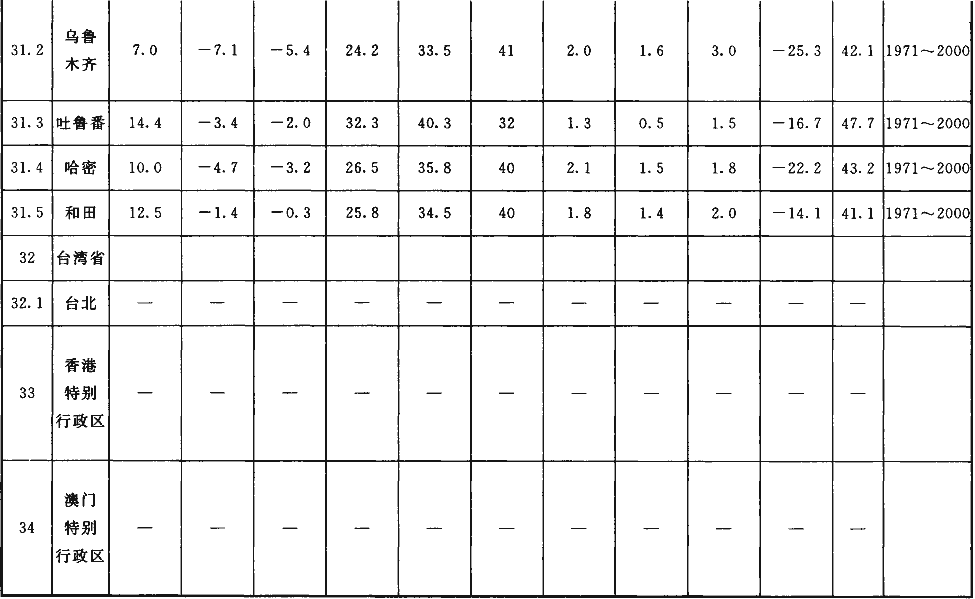

續表C.0.1

注：表中港澳臺地區的氣象數據缺失，如有需要可向當?shù)貧庀蟛块T查詢。

C.0.2 環境溫度、相對濕度、露點對照應符合表C.0.2的規定。

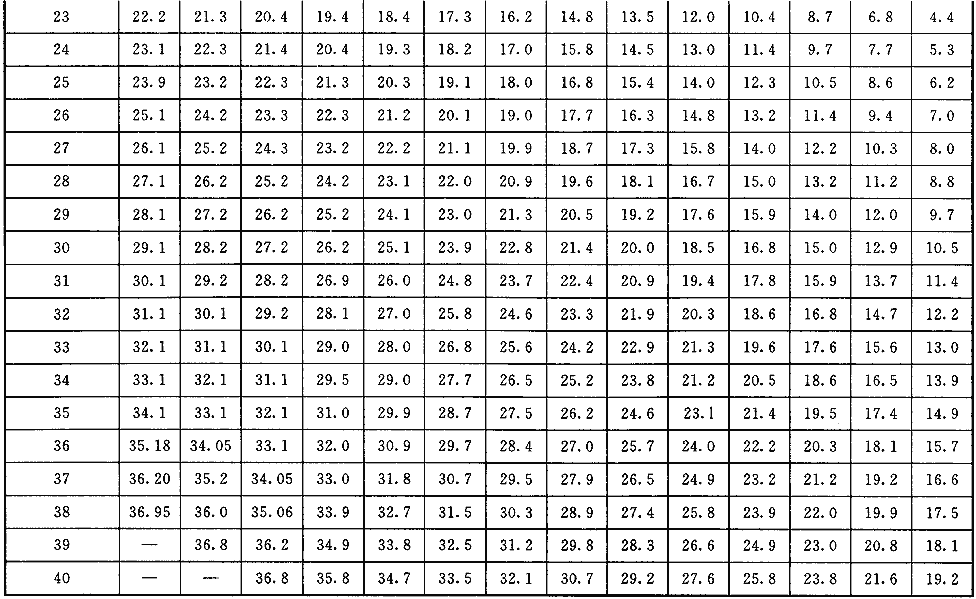

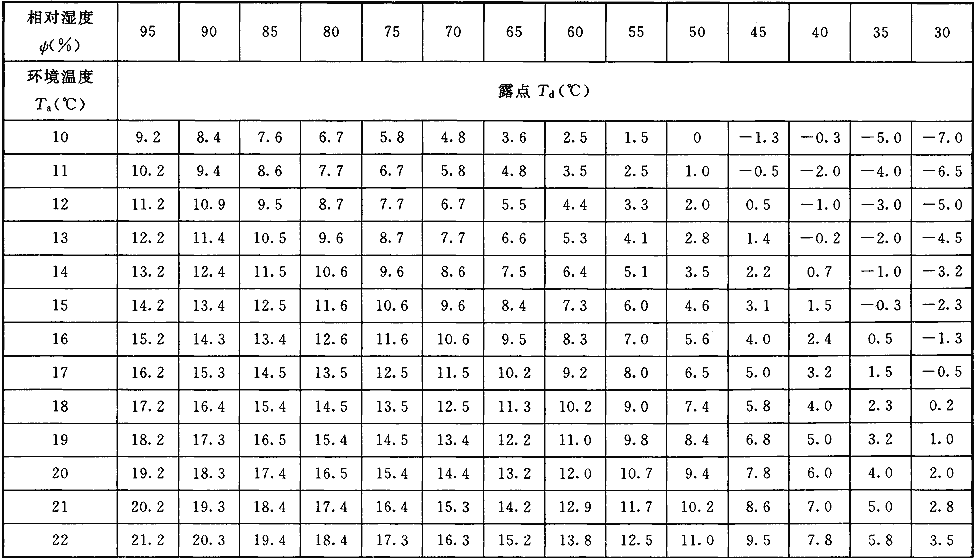

表C.0.2 環境溫度、相對濕度、露點對照

續表C.0.2

注：表中保冷防結露環境溫度(T_a)取夏季空調室外計算干球溫度，相對濕度φ取最熱月平均相對濕度。

附錄D 絕熱厚度計算中D1LND1/D0～Δ關系圖表

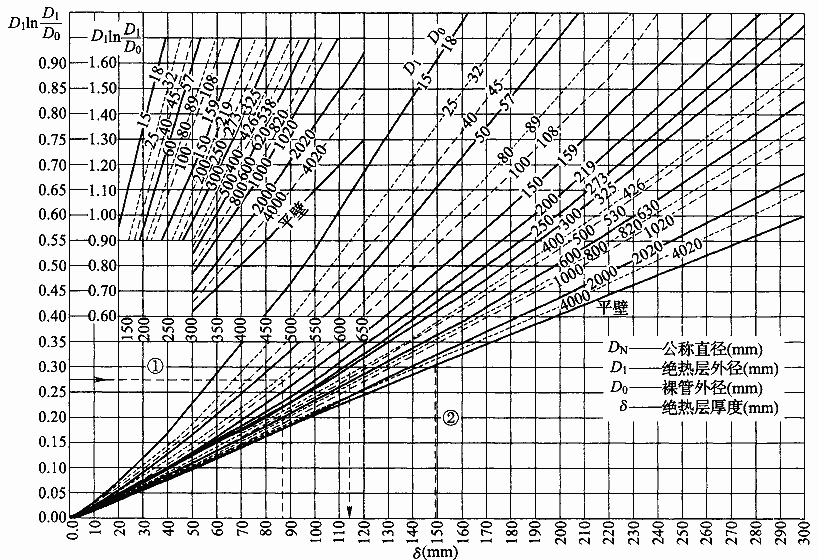

D.0.1 絕熱厚度計算中D₁lnD₁/D₀～δ關系(圖D.0.1)應按表D.0.1確定。

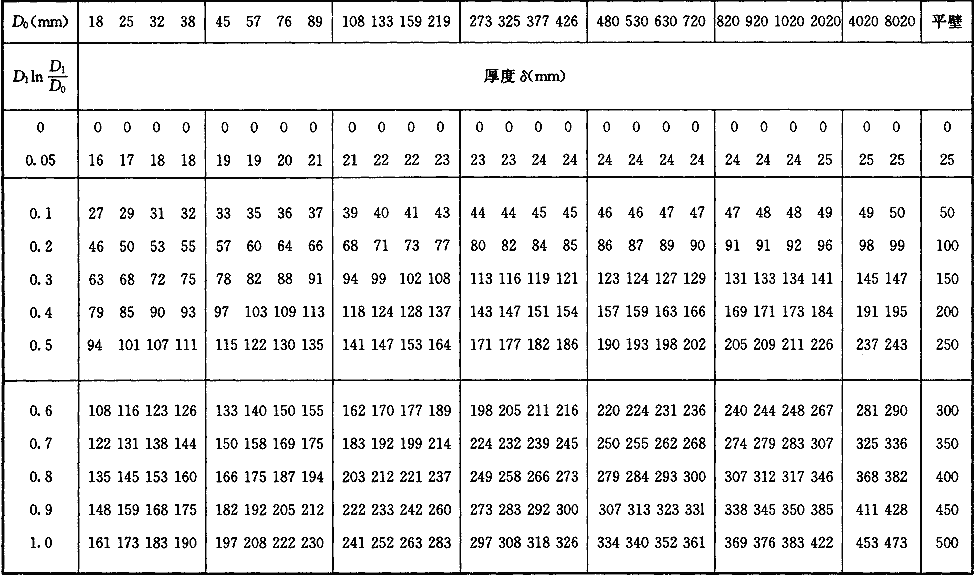

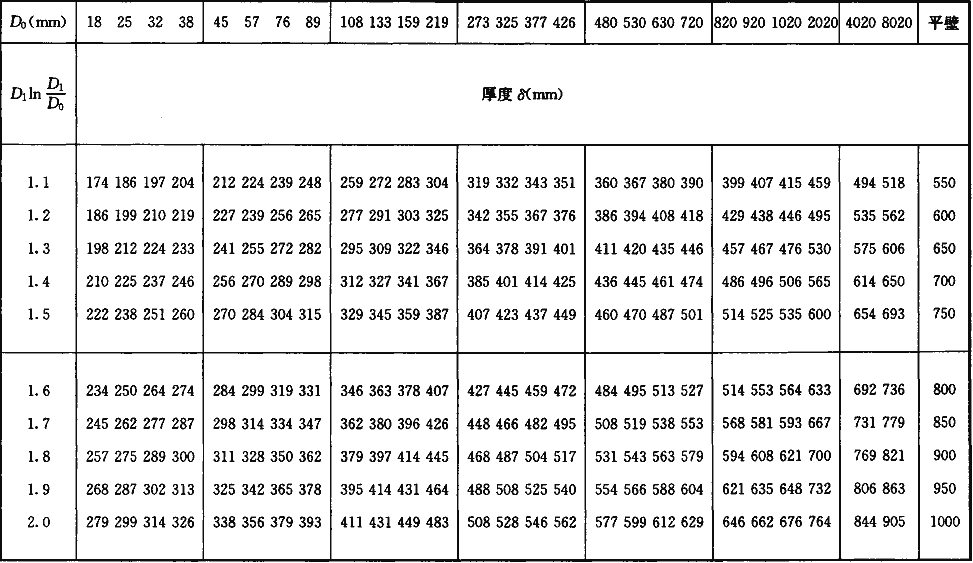

表D.0.1 D₁lnD₁/D₀～δ關系表

續表D.0.1

注：D₀-裸管外徑；D₁-絕熱層外徑；δ-絕熱層厚度。

附錄E 保冷用粘結劑、密封膠、耐磨劑、瑪脂和聚氨酯防水卷材性能

E.0.1 粘結劑性能應符合表E.0.1的規定。

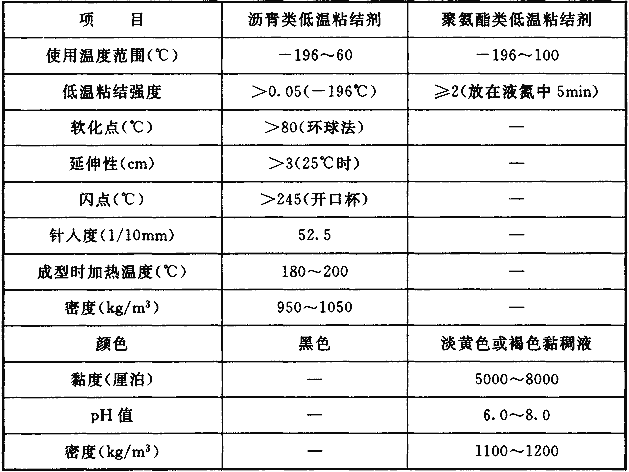

表E.0.1 粘結劑性能

E.0.2 密封膠和耐磨劑性能應符合表E.0.2的規定。

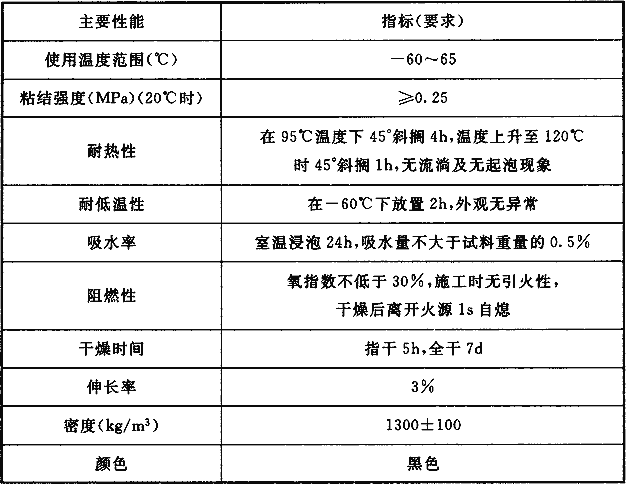

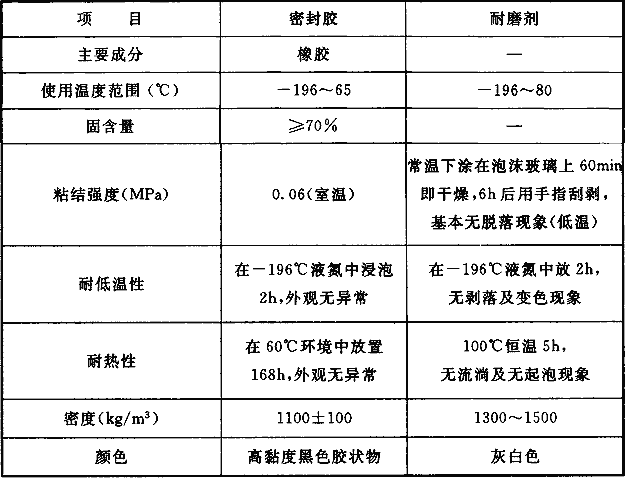

表E.0.2 密封膠和耐磨劑性能

E.0.3 阻燃性瑪脂性能應符合表E.0.3的規定。

表E.0.3 阻燃性瑪脂性能

E.0.4 聚氨酯防水卷材性能應符合表E.0.4的規定。

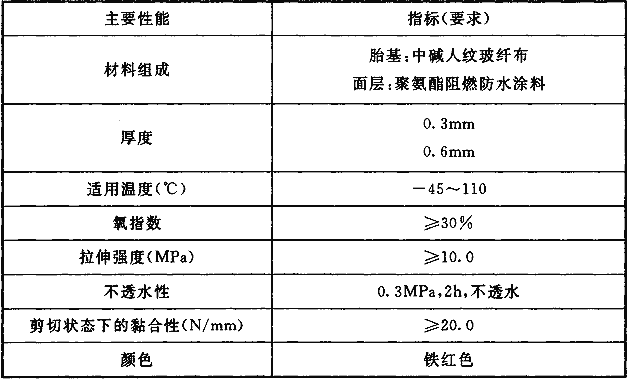

表E.0.4 聚氨酯防水卷材性能

附錄F 保溫施工費

F.0.1 每立方米絕熱層施工費應按表F.0.1的規定執行。

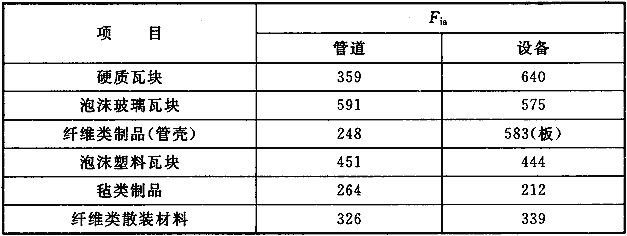

表F.0.1 每立方米絕熱層施工費F_ia(元/m³)

F.0.2 每平方米保護層施工費應按表F.0.2的規定執行。

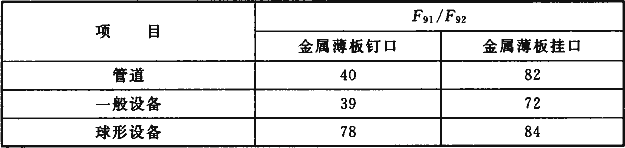

表F.0.2 每平方米保護層施工費F₉₁/F₉₂(元/m²)

F.0.3 每平方米防潮層及其他保護層施工費應按表F.0.3的規定執行。

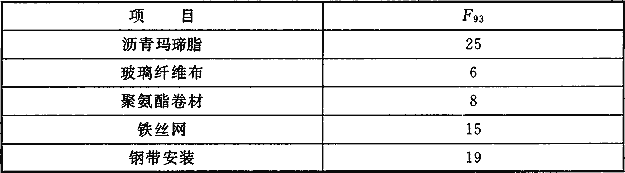

表F.0.3 每平方米防潮層及其他保護層施工費F₉₃(元/m²)
