GB/T 12771-2008 流體輸送用不銹鋼焊接鋼管 （完整版）
1 范圍
1 范圍
本標準規定了流體輸送用不銹鋼焊接鋼管的分類及代號、尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標志及質量證明書。
本標準適用于流體輸送用耐蝕不銹鋼焊接鋼管（以下簡稱鋼管）。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 223.10 鋼鐵及合金化學分析方法 銅鐵試劑分離-鉻天青S光度法測定鋁含量
GB/T 223.11 鋼鐵及合金化學分析方法 過硫酸銨氧化容量法測定鉻量
GB/T 223.16 鋼鐵及合金化學分析方法 變色酸光度法測定鈦量
GB/T 223.25 鋼鐵及合金化學分析方法 丁二酮肟重量法測定鎳量
GB/T 223.28 鋼鐵及合金化學分析方法 α-安息香肟重量法測定鉬量
GB/T 223.30 鋼鐵及合金化學分析方法 對-溴苦杏仁酸沉淀分離-偶氮胂Ⅲ分光光度法測定鋯量
GB/T 223.37 鋼鐵及合金化學分析方法 蒸餾分離-靛酚藍光度法測定氮量
GB/T 223.40 鋼鐵及合金 鈮含量的測定 氯磺酚分光光度法
GB/T 223.60 鋼鐵及合金化學分析方法 高氯酸脫水重量法測定硅含量
GB/T 223.62 鋼鐵及合金化半分析方法 乙酸丁酯萃取光度法測定磷量
GB/T 223.63 鋼鐵及合金化學分析方法 重碘酸鈉（鉀）光度法測定錳量
GB/T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB/T 228 金屬材料 室溫拉伸試驗方法（GB/T 228-2002，eqv ISO 6892：1998）
GB/T 232 金屬材料 彎曲試驗方法（GB/T 232-1999，eqv ISO 7438：1985）
GB/T 241 金屬管 液壓試驗方法
GB/T 245 金屬管 卷邊試驗方法（GB/T 245-1997，eqv ISO 8494：1986）
GB/T 246 金屬管 壓扁試驗方法（GB/T 246-2007，ISO 8492：1998，IDT）
GB/T 2102 鋼管的驗收、包裝、標志及質量證明書
GB/T 2650 焊接接頭沖擊試驗方法
GB/T 2975 鋼及鋼產品力學性能試驗取樣位置及試樣制備（GB/T 2975-1998，eqv ISO 377：1997）
GB/T 3323 鋼熔化焊對接接頭射線照相和質量分級
GB/T 4334.5 不銹鋼硫酸-硫酸銅腐蝕試驗方法
GB/T 6394 金屬平均晶粒度測定方法
GB/T 7735 鋼管渦流探傷檢驗方法（GB/T 7735-2004，ISO 9304：1989，MOD）
GB/T 11170 不銹鋼的光電發射光譜分析方法
GB/T 20066 鋼和鐵 化學成分測定用試樣的取樣和制樣方法（GB/T 20066-2006，ISO 14284：1996，IDT）
GB/T 20123 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法（常規方法）（GB/T 20123-2006，ISO 15350：2000，IDT）
GB/T 20124 鋼鐵 氮含量的測定 惰性氣體熔融熱導法（常規方法）（GB/T 20124-2006，ISO 15351：1999，IDT）
GB/T 21835 焊接鋼管尺寸及單位長度重量（GB/T 21835-2008，ISO 1127：1992、1SO 4200：1991，NEQ）
3 分類及代號
3.1 鋼管按制造類別為以下六類：
Ⅰ類——鋼管采用雙面自動焊接方法制造，且焊縫100％全長射線探傷；
Ⅱ類——鋼管采用單面自動焊接方法制造，且焊縫100％全長射線探傷；
Ⅲ類——鋼管采用雙面自動焊接方法制造，且焊縫局部射線探傷；
Ⅳ類——鋼管采用單面自動焊接方法制造，且焊縫局部射線探傷；
Ⅴ類——鋼管采用雙面自動焊接方法制造，且焊縫不做射線探傷；
Ⅵ類——鋼管采用單面自動焊接方法制造，且焊縫不做射線探傷。
3.2 鋼管按供貨狀態分為以下四類：
a） 焊接狀態 H；
b） 熱處理狀態 T；
c） 冷拔（軋）狀態 WC；
d） 磨（拋）光狀態 SP。
4 訂貨內容
4 訂貨內容
按本標準訂購鋼管的合同或訂單應至少包括下列內容，
a）標準號；
b）產品名稱；
c）鋼的牌號；
d）尺寸規格（外徑×壁厚，單位為毫米）；
e）訂購的數量（總重量或總長度）；
f）交貨狀態；
8）制造類別；
h）其他特殊要求。
5 尺寸及單位長度重量
5.1 外徑和壁厚
鋼管的外徑（D）和壁厚（S）應符合GB/T 21835的規定。根據需方要求，經供需雙方協商，可供應其他外徑和壁厚的鋼管。
5.2 外徑和壁厚的允許偏差
鋼管外徑和壁厚的允許偏差應符合表1、表2的規定，根據需方的要求，經供需雙方協商，并在合同中注明，可供應表1和表2規定以外尺寸允許偏差的鋼管。
當合同未注明鋼管尺寸允許偏差級別時，鋼管外徑和壁厚的允許偏差按普通級交貨。
表1 鋼管外徑的允許偏差 單位為毫米
| 類別 | 外徑 D |
允許偏差 | |
| 較高級（A） | 普通級（B） | ||
| 焊接狀態 |
全部尺寸 | ±0.5％D或±0.20， 兩者取較大值 |
±0.75％D或±0.30， 兩者取較大值 |
| 熱處理狀態 | ＜40 | ±0.20 | ±0.30 |
| ≥40～＜65 | ±0.30 | ±0.40 | |
| ≥65～＜90 | ±0.40 | ±0.50 | |
| ≥90～＜168.3 | ±0.80 | ±1.00 | |
| ≥168.3～＜325 | ±0.75％D | ±1.0％D | |
| ≥325～＜610 | ±0.6％D | ±1.0％D | |
| ≥610 | ±0.6％D | ±0.75％D或±10， 兩者取較小值 |
|
| 冷拔（軋）狀態、 磨（拋）光狀態 |
＜40 | ±0.15 | ±0.20 |
| ≥40～＜60 | ±0.20 | ±0.30 | |
| ≥60～＜100 | ±0.30 | ±0.40 | |
| ≥100～＜200 | ±0.4％D | ±0.5％D | |
| ≥200 | ±0.5％D | ±0.75％D | |
表2 鋼管壁厚的允許偏差 單位為毫米
| 壁厚S | 壁厚允許偏差 |
| ≤0.5 | ±0.10 |
| ＞0.5～1.0 |
±0.15 |
| ＞1.0～2.0 | ±0.20 |
| ＞2.0～4.0 | ±0.30 |
| ＞4.0 | ±10％S |
5.3 不圓度
鋼管的不圓度應不超過外徑允許公差，對于薄壁管（薄壁管是指壁厚與外徑之比不大于3％的鋼管）任一截面上實測外徑的最大值與最小值之差不超過公稱外徑的1.5％。
5.4 彎曲度
鋼管的彎曲度應符合表3的規定。
表3 鋼管的彎曲度
| 鋼管外徑/mm |
彎曲度/（mm/m） |
| ≤108 | ≤1.5 |
| ＞108～325 | ≤2.0 |
| ＞325 | ≤2.5 |
5.5 長度
1 鋼管的通常長度為3000mm～9000mm。
2 根據需方要求，經供需雙方協商，并在合同中注明，鋼管可按定尺長度或倍尺長度交貨。鋼管的定尺長度或倍尺總長度應在通常范圍內，其全長允許偏差為
mm。每個倍尺長度應留5mm～10mm的切口余量。
3 經供需雙方協商，并在合同中注明，外徑不小于508mm的鋼管允許有雙縱縫或與縱向焊縫相同質量的環縫接頭。
5.6 端頭外形
鋼管的兩端面應與鋼管軸線垂直，切口毛刺應予清除。
根據需方要求，經供需雙方協商，并在合同中注明，鋼管兩端可加工坡口，坡口角度按協議執行。
5.7 重量
鋼管按理論重量交貨，亦可按實際重量交貨。按理論重量交貨時，理論重量的計算按公式（1）。
（1）
式中：
W——鋼管的理論重量，單位為千克每米（kg/m）；
π——圓周率，取3.1416；
S——鋼管的公稱壁厚，單位為毫米；
D——鋼管的公稱外徑，單位為毫米；
ρ——鋼的密度，單位為千克每立方分米（kg/dm3），各牌號鋼的密度見表4。
表4 鋼的密度和理論重量計算公式
6 技術要求
6.3 交貨狀態
鋼管應以熱處理并酸洗狀態交貨，熱處理時須采用連續式或周期式爐全長熱處理。鋼管的推薦熱處理制度見表6。
根據需方要求，經供需雙方協議，也可按其他狀態交貨。

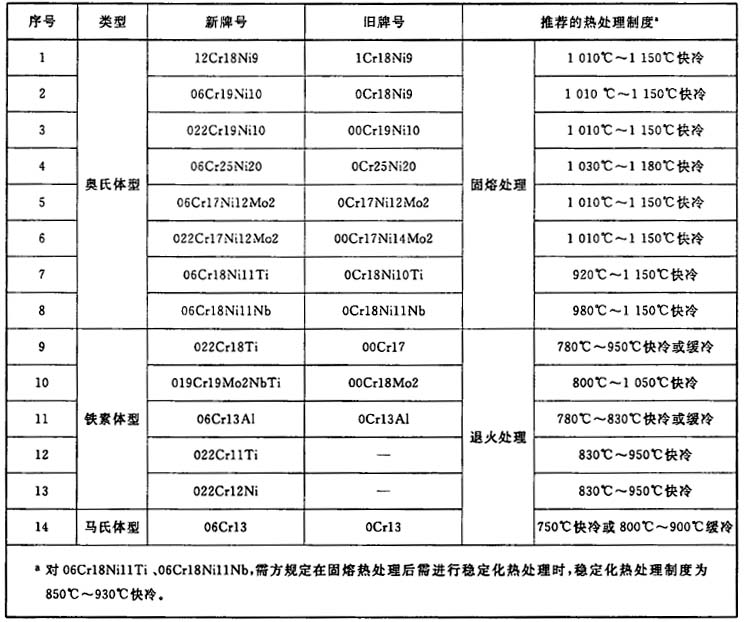

表6 鋼管的熱處理制度
6.4 力學性能
鋼管的力學性能應符合表7的規定。其中非比例延伸強度Rp0.2僅在需方要求，合同中注明時才給予保證。
表7 鋼管的力學性能
6.8 特殊要求
根據需方要求，經供需雙方協議，并在合同中注明，可增加下列檢驗項目：
a）鋼管卷邊試驗；
b）測試奧氏體晶粒度；
c）焊接接頭沖擊試驗。
7 試驗方法
7.1 鋼管的尺寸和外形應采用符合精度要求的量具逐根測量。
7.2 鋼管的內外表面質量應在充分照明條件下逐根目視檢查，焊縫余高應采用符合精度要求的量具測量。
7.3 鋼管各項檢驗的取樣方法和試驗方法應符合表8的規定。
表8 鋼管各項檢驗的取樣方法和試驗方法
| 序號 | 試驗項目 | 取樣數量 | 取樣方法 | 試驗方法 |
| 1 | 化學成分 |
每爐取1個試樣 | GB/T 20066 | GB/T 223、GB/T 11170 GB/T 20123、GB/T 20124 |
| 2 | 拉伸試驗 | 每批在兩根鋼管上各取1個試樣 | GB/T 2975 | GB/T 228 |
| 3 | 液壓試驗 | 逐根 | — | GB/T 241 |
| 4 | 渦流探傷 | 逐根 | — | GB/T 7735 |
| 5 | 壓扁試驗 | 每批在一根鋼管上取1個試樣 | GB/T 246 | GB/T 246 |
| 6 | 焊縫橫向彎曲試驗 | 每批在一根鋼管上取1組試樣 | GB/T 232 | GB/T 232 |
| 7 | 晶間腐蝕試驗 | 每批在一根鋼管上取1組試樣 | GB/T 4334.5 | GB/T 4334.5 |
| 8 | 射線探傷 | 6.6條 | — | GB/T 3323 |
| 9 | 卷邊試驗 | 每批在一根鋼管上取1個試樣 | GB/T 245 | GB/T 245 |
| 10 | 奧氏體晶粒度 | 每批在一根鋼管上取1個試樣 | GB/T 6394 | GB/T 6394 |
| 11 | 焊縫接頭沖擊試驗 | 協商 | GB/T 2650 | GB/T 2650 |
8 檢驗規則
8.1 檢查和驗收
鋼管的檢查與驗收由供方技術質量監督部門進行。
8.2 組批規則
鋼管應按批進行檢查和驗收。每批應由同一牌號、同一爐號、同一尺寸、同一焊接工藝和同一熱處理制度的鋼管組成。每批鋼管的數量應不超過以下規定：
a）外徑不大于57mm，400根；
b）外徑大于57但不大于219.1mm，200根；
c）外徑大于219.1mm，100根。
8.3 取樣數量
鋼管各項檢驗的取樣數量應符合表8的規定。
8.4 復驗與判定規則
鋼管的復驗與判定規則應符合GB/T 2102的規定。
9 包裝、標志及質量證明書
9 包裝、標志及質量證明書
鋼管的標志應包括技術要求類別，其余應符合GB/T 2102的規定。
鋼管的包裝及質量證明書應符合GB/T 2102的規定。
