GB 50316-2000 工業金屬管道設計規范 （2008年版）（完整版）
1 總 則
1.0.1 為了提高工業金屬管道工程的設計水平，保證設計質量，制定本規范。
1.0.2 本規范適用于公稱壓力小于或等于42MPa的工業金屬管道及非金屬襯里的工業金屬管道的設計。
1.0.3本規范不適用于下列管道的設計：
1.0.3.1制造廠成套設計的設備或機器所屬的管道；
1.0.3.2電力行業的管道；
1.0.3.3長輸管道；
1.0.3.4礦井的管道；
1.0.3.5采暖通風與空氣調節的管道及非圓形截面的管道；
1.0.3.6地下或室內給排水及消防給水管道；
1.0.3.7泡沫、二氧化碳及其他滅火系統的管道；1.0.3.8城鎮公用管道。
1.0.4 除另有注明外，本規范所述的壓力均應為表壓。
1.0.5 工業金屬管道設計，除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
A——主管開孔削弱所需的補強面積
A1——補強范圍內主管承受內、外壓所需計算厚度和厚度附加量?jī)烧咧獾亩嘤嘟饘倜娣e
A2——補強范圍內支管承受內、外壓所需計算厚度和厚度附加量?jī)烧咧獾亩嘤嘟饘倜娣e
A3——補強范圍內的角焊縫面積
A4——補強范圍內另加補強件的面積
A5——補強范圍內，擠壓引出支管上承受內、外壓所需厚度和厚度附加量?jī)烧咧獾亩嘤嘟饘倜娣e
Ak——材料的沖擊功
B——補強區有效寬度
C1t——支管厚度減薄(負偏差)的附加量
C1m——主管厚度減薄(負偏差)的附加量
C1r——補強板厚度減薄(負偏差)的附加量
C——厚度附加量之和
C1——厚度減薄附加量，包括加工、開槽和螺紋深度及材料厚度負偏差
C2——腐蝕或磨蝕附加量
Cf——修正系數
Ch——管道壓力損失的裕度系數
Cp——定壓熱容
Cs——冷拉比，即冷拉值與全補償值之比
Cv——定容熱容
C.S.C.(L.C.)——關閉狀態下鎖住(未經批準不得開啟)
C.S.O.(L.O.)——開啟狀態下鎖住(未經批準不得關閉)
d——扣除厚度附加量后支管內徑
do——支管名義外徑
d1——扣除厚度附加量后主管上斜開孔的長徑
dG——凹面或平面法蘭墊片的內徑或環槽式墊片平均直徑
dX——除去厚度附加量后擠壓引出支管的內徑
DN——管子或管件的公稱直徑
Di——管子或管件內徑
DiL——異徑管大端內徑
DiS——異徑管小端內徑
Do——管子或管件外徑
DOL——異徑管大端外徑
DOS——異徑管小端外徑
Dr——補強板的外徑
Ec——鑄件的質量系數
Ej——焊接接頭系數
Eh——在最高或最低溫度下管道材料的彈性模量
E20——在安裝溫度下的管道材料的彈性模量
FH——工作荷載
r——補強板材料與主管材料許用應力比
s——荷載變化系數
——管道位移應力范圍減小系數
g——重力加速度
h——尺寸系數
h1——主管外側法向補強的有效高度
h2——支管有效補強高度
h3——平蓋內凹的深度
hx——擠壓引出支管的高度
i——應力增大系數
ii——平面內應力增大系數
io——平面外應力增大系數
is——管道坡度
k——?dú)怏w的絕熱指數
K——柔性系數
K1——與平蓋結構有關的系數
K2——用于斜接彎管的經驗值
K3——擠壓引出支管補強系數
KR——阻力系數
Ks——彈簧剛度
KT——許用應力系數
L——管道長度
Le——閥門和管件的當量長度
Lf——斜接彎管端節短邊的長度
Ls——支吊架間距
LSL——與異徑管大端連接的直管加強段長度
LSS——與異徑管小端連接的直管加強段長度
M——?dú)怏w分子量
MA——由于自重和其他持續外載作用在管道橫截面上的合成力矩
MB——安全閥或釋放閥的反座推力、管道內流量和壓力的瞬時變化、風力或地震等產生的偶然荷載作用于管道橫截面上的合成力矩
ME——熱脹當量合成力矩
M′E——未計入應力增大系數的合成力矩
Mi——平面內熱脹彎曲力矩
MO——平面外熱脹彎曲力矩
Mt——熱脹扭轉力矩
MX——沿坐標軸X方向的力矩
MY——沿坐標軸Y方向的力矩
MZ——沿坐標軸Z方向的力矩
n——序數
N——管系預計使用壽命下全位移循環當量數
NE——與計算的最大位移應力范圍σE相關的循環數
Nj——與按小于全位移計算的位移應力范圍σj相關的循環數
P——設計壓力
PA——在設計溫度下的許用壓力
Pm——斜接彎管的最大許用內壓力
PN——公稱壓力
PT——試驗壓力
QL——異徑管大端與直管連接的應力增值系數
QS——異徑管小端與直管連接的應力增值系數
R——圓弧彎管的彎曲半徑
R1——斜接彎管的彎曲半徑
Rc——管道運行初期在安裝溫度下對設備或端點的作用力和力矩
Rc1——管道應變自均衡后在安裝溫度下對設備或端點的作用力和力矩
RE——以E20和全補償值計算的管道對端點的作用力和力矩
Rh——管道運行初期在最高或最低溫度下對設備或端點的作用力和力矩
Rm——主管平均半徑
r——平蓋內圓角半徑
ro——管子或管件的平均半徑
r1、r2、r3——支管補強部位過渡半徑
rj——按小于全位移計算的位移應力范圍σj與計算的最大位移應力范圍σE之比
rm——支管平均半徑
rp——支管補強部分外半徑
rx——在主管和支管軸線的平面內，外輪廓轉角處的曲率半徑
S——斜接彎管斜接段中心線處的間距
T——?dú)怏w溫度
T1——對焊件較薄一側的厚度
T2——對焊件較厚一側的厚度
Tc——三通圓角部(主支管相交處)厚度
Tt——主管計算厚度
Ttn——主管名義厚度
t——半管接頭的端部厚度
tb——支管補強部位有效厚度
tc——角焊縫計算的有效厚度
teb——三通支管的有效厚度
tFn——管件的名義厚度
tL——異徑管名義厚度
tL1——異徑管大端名義厚度
tL2——異徑管小端名義厚度
tLC——異徑管錐部計算厚度
tLL——異徑管大端計算厚度
tLS——異徑管小端計算厚度
tm——盲板計算厚度
tp——平蓋計算厚度
tpd——平蓋或盲板的設計厚度
tr——補強板名義厚度
ts——直管計算厚度
tsd——直管設計厚度
tse——直管有效厚度
tsn——直管名義厚度
tt——支管計算厚度
ttn——支管名義厚度
tX——除去厚度附加量后在主管外表面處擠壓引出支管的有效厚度
tw——插入式支管臺的尺寸
v——平均流速
vc——?dú)怏w的聲速或臨界流速
W——截面系數
WB——異徑三通支管的有效截面系數
Wo——質量流量
X——法蘭內側角焊縫焊腳尺寸
Xmin——角焊縫最小焊腳尺寸
Y——系數
Ys——管道自重彎曲撓度
α——斜接彎管一條焊縫方向改變的角度(相鄰斜接線夾角)
α1——支管軸線與主管軸線的夾角
α0——金屬材料的平均線膨脹系數
β——異徑管斜邊與軸線的夾角
θ——斜接彎管一條焊縫方向改變的角度的1/2(相鄰斜接線夾角的一半)
θn——支管補強部位過渡角度
δ——最大計算纖維伸長率
δave——對接焊口錯邊量的平均值
δmax——對接焊口錯邊量的最大值
δ1——基層金屬的名義厚度
δ2——復層金屬扣除附加量后的有效厚度
△——管道垂直熱位移
△Pf——直管的摩擦壓力損失
△Pk——局部的摩擦壓力損失
△Pt——管道總壓力損失
η——與平蓋結構有關的系數
ρ——流體密度
λ——流體摩擦系數
σb——材料標準抗拉強度下限值
σtb——材料在設計溫度下的抗拉強度
σtD——材料在設計溫度下經10萬h斷裂的持久強度的平均值
σE——計算的最大位移應力范圍
σj——按小于全位移計算的位移應力范圍
σL——管道中由于壓力、重力和其他持續荷載所產生的縱向應力之和
σtn——材料在設計溫度下經10萬h蠕變率為1％的蠕變極限
σs(σ0.2)——材料標準常溫屈服點(或0.2％屈服強度)
σts(σt0.2)——材料在設計溫度下的屈服點(或0.2％屈服強度)
σT——在試驗條件下組成件的周向應力
[σ]T——在試驗溫度下材料的許用應力
[σ]t——在設計溫度下材料的許用應力
[σ]o——在設計溫度下整體復合金屬材料的許用應力
[σ]1——在設計溫度下基層金屬的許用應力
[σ]2——在設計溫度下復層金屬的許用應力
[σ]A——許用的位移應力范圍
[σ]c——在分析中的位移循環內，金屬材料在冷態(預計最低溫度)下的許用應力
[σ]h——在分析中的位移循環內，金屬材料在熱態(預計最高溫度)下的許用應力
[σ]z——決定組成件厚度時采用的計算溫度下材料的許用應力
[σ]tRP——在設計溫度下補強板材料的許用應力
[σ]tM——在設計溫度下主管材料的許用應力
3 設計條件和設計基準
4 材 料
5 管道組成件的選用
6 金屬管道組成件耐壓強度計算
7 管徑確定及壓力損失計算
8 管道的布置
9 金屬管道的膨脹和柔性
10 管道支吊架
11 設計對組成件制造、管道施工及檢驗的要求
12 隔熱、隔聲、消聲及防腐
13 輸送A1類和A2類流體管道的補充規定
14 管道系統的安全規定
附錄A 金屬管道材料的許用應力
A.0.1 常用鋼管許用應力，見表A.0.1。

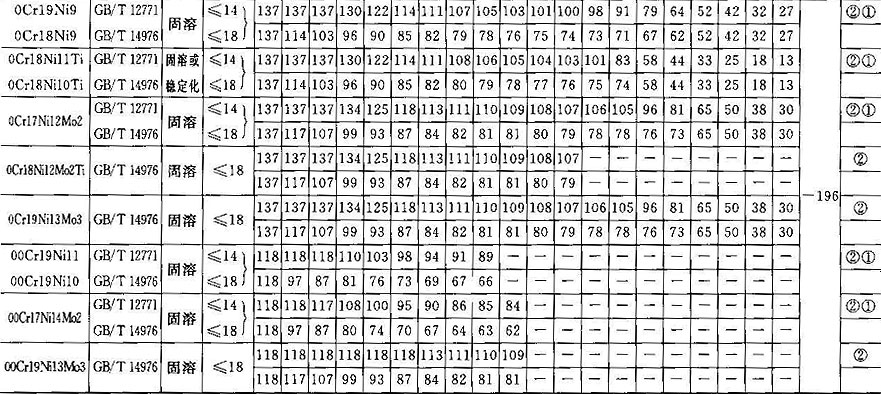

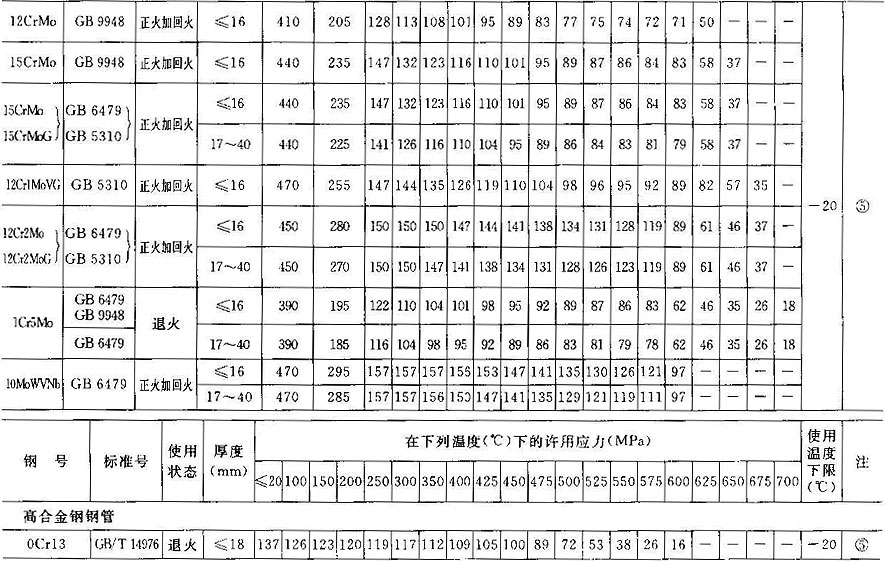

常用鋼管許用應力 表A.0.1
注：中間溫度的許用應力，可按本表的數值用內插法求得。
①GB 12771、GB 13793焊接鋼管的許用應力，未計入焊接接頭系數，見本規范第3.2.3條規定。
②該行許用應力，僅適用于允許產生微量永久變形之元件。
③使用溫度上限不宜超過粗線的界限。粗線以上的數值僅用于特殊條件或短期使用。
④鋼管的技術要求應符合《鋼制壓力容器》GB 150附錄A的規定。
⑤使用溫度下限為－20℃的材料，根據本規范第4.3.1條的規定，宜在大于－20℃的條件下使用，不需做低溫韌性試驗。

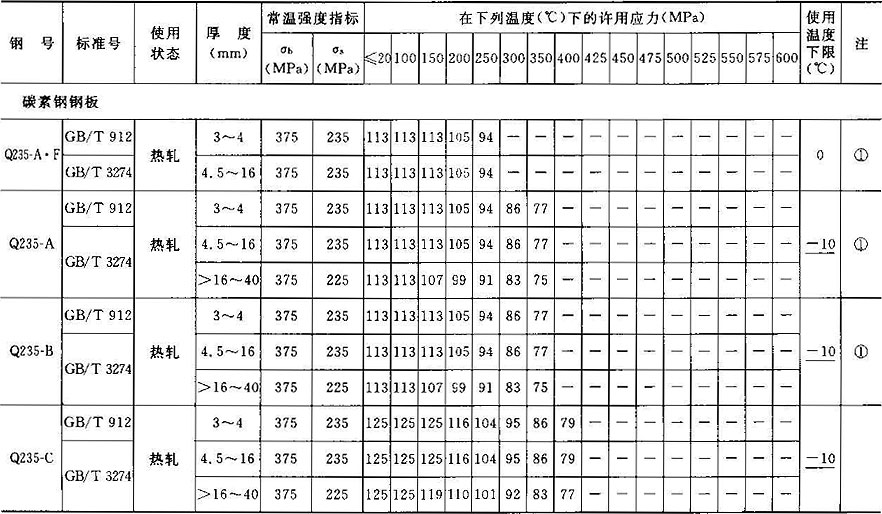

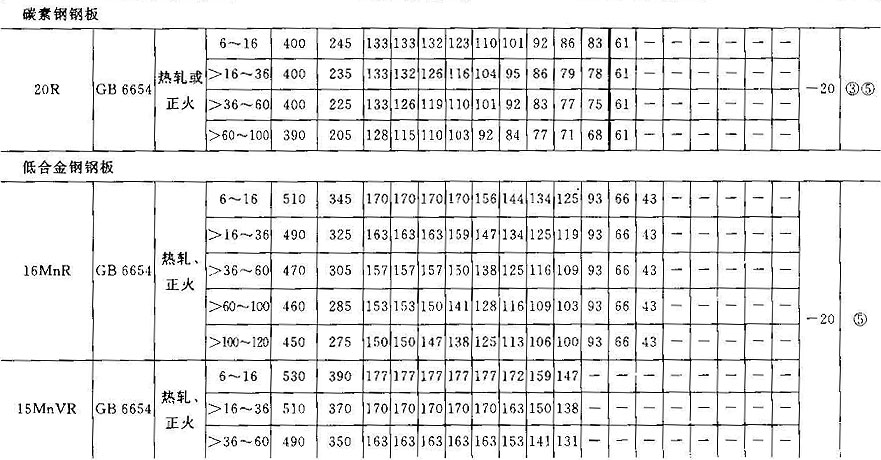

A.0.2 常用鋼板許用應力，見表A.0.2。

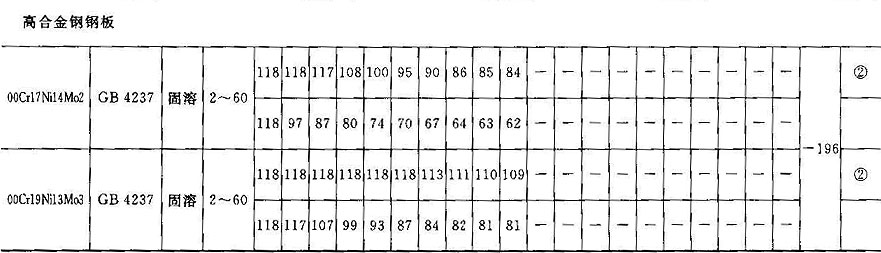

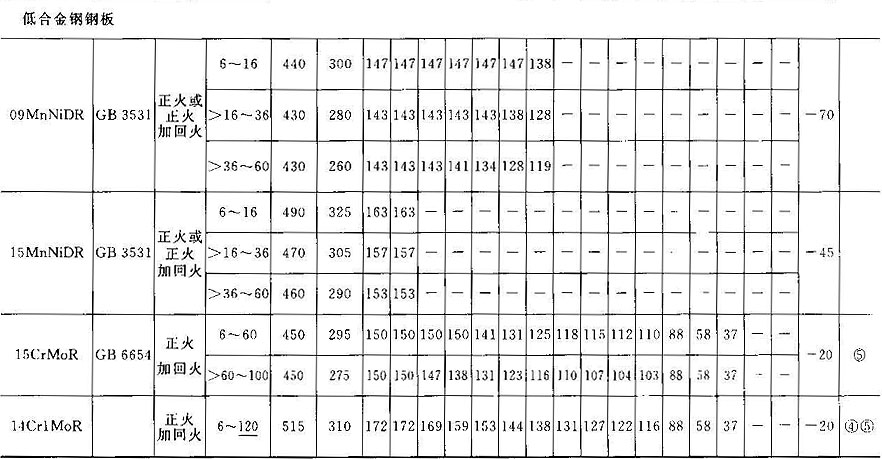

常用鋼板許用應力 表A.0.2
注：中間溫度的許用應力，可控本表的數值用內插法求得。
①所列許用應力，已乘質量系數0.9。
②該行許用應力，僅適用于允許產生微量永久變形之元件。對于法蘭或其他有微量永久變形就引起泄漏或故障的場合不能采用。
③使用溫度上限不宜超過粗線的界限。
④該鋼板技術要求應符合GB 150附錄A的規定。
⑤使用溫度下限為－20℃的材料，要求同本規范附錄A表A.0.1的注⑤。

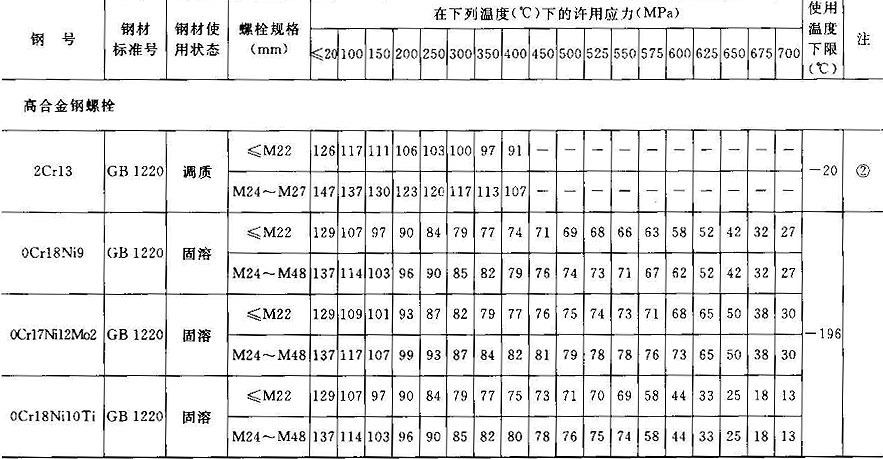

A.0.3 常用螺栓許用應力，見表A.0.3。

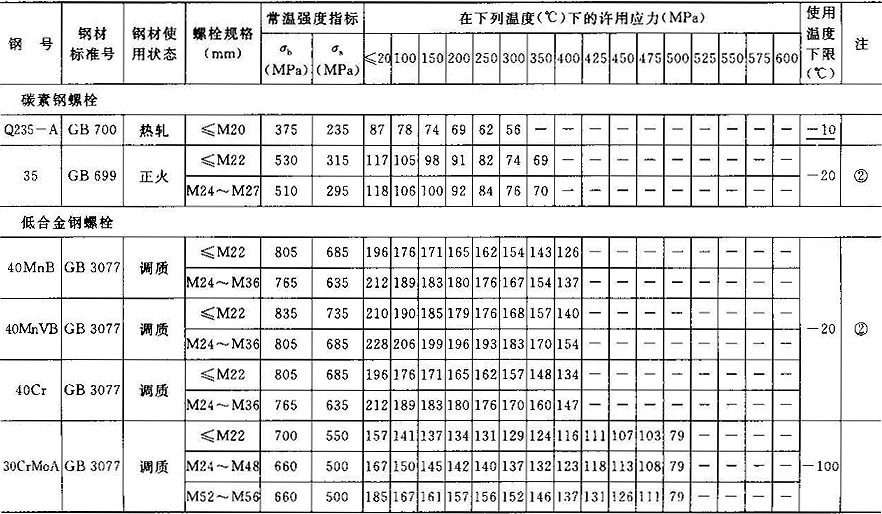

常用螺栓許用應力 表A.0.3
注：中間溫度的許用應力，可按本表的數值用內插法求得。
①M(fèi)80及以下使用溫度下限為－70℃。
②使用溫度下限為－20℃的材料，要求同本規范附錄A表A.0.1的注⑤。
A.0.4 常用鍛件許用應力，見表A.0.4。

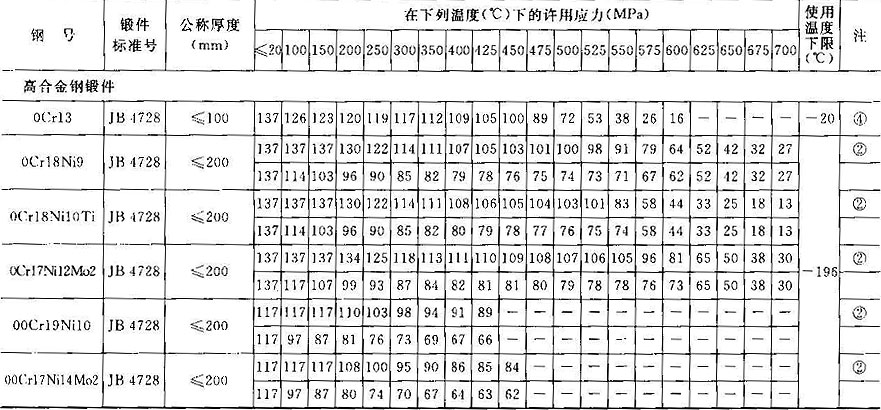

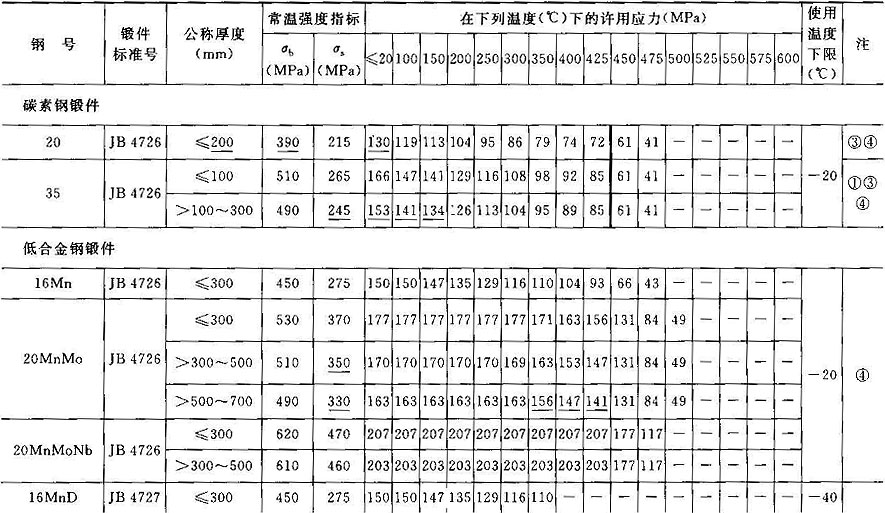

常用鍛件許用應力 表A.0.4
注：中間溫度的許用應力，可按本表的數值用內插法求得。
①該鍛件不得用于焊接結構。
②該行許用應力，僅適用于允許產生微量永久變形之元件，對于法蘭或其他有微量永久變形就引起泄漏或故障的場合不能采用。
③使用溫度上限不宜超過粗線的界限。
④使用溫度下限為－20℃的材料，要求同本規范附錄A表A.0.1的注⑤。

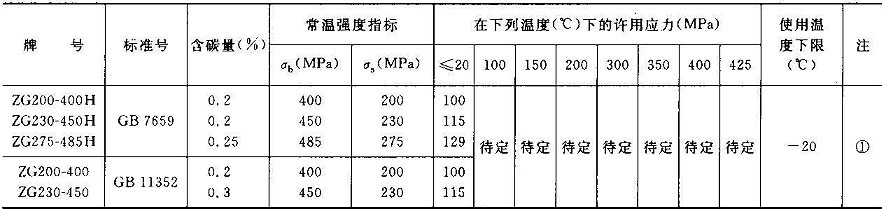

A.0.5 碳素鋼鑄件的許用應力，見表A.0.5。
碳素鋼鑄件的許用應力 表A.0.5
注：表中許用應力值已乘質量系數0.8。
①使用溫度下限要求見本規范附錄A表A.0.1注⑤。

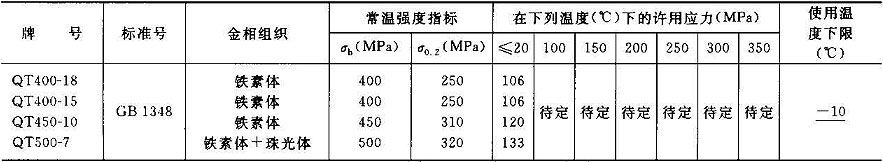

A.0.6 球墨鑄鐵件的許用應力，見表A.0.6。
球墨鑄鐵件的許用應力 表A.0.6
注：表中許用應力值已乘質量系數0.8。

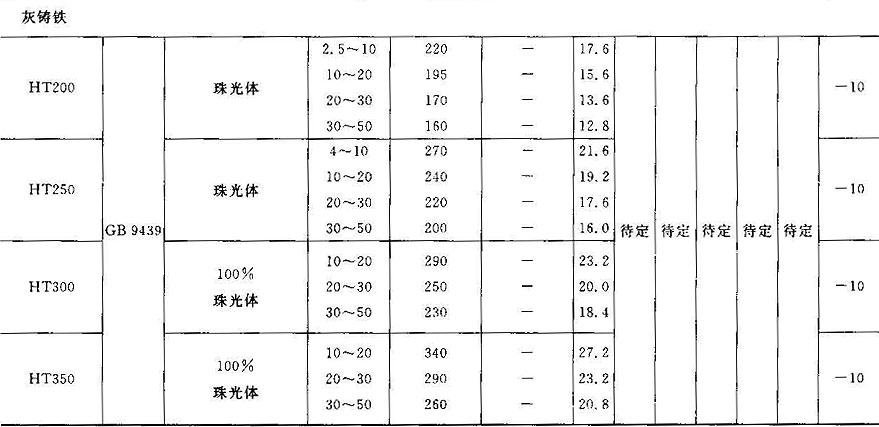

A.0.7 鑄鐵件的許用應力，見表A.0.7。
鑄鐵件的許用應力 表A.0.7
注：表中許用應力值已乘質量系數0.8。
A.0.8 鋁及鋁合金管的許用應力，見表A.0.8。
鋁及鋁合金管的許用應力 表A.0.8
注：①表中產品標準尺寸：GB 6893拉(軋)，制管外徑6～120mm，壁厚0.5～5mm；GB 4437.1擠壓管，外徑25～300mm，壁厚5～32.5mm，外徑310～500mm，壁厚15～50mm。
②表中狀態代號：0為退火狀態，H112為熱作狀態。
③新牌號見現行國家標準《變形鋁及鋁合金化學成分》GB/T 3190。
④表中()內的數值為標準中未規定的推薦合格指標。
附錄B 金屬材料物理性質

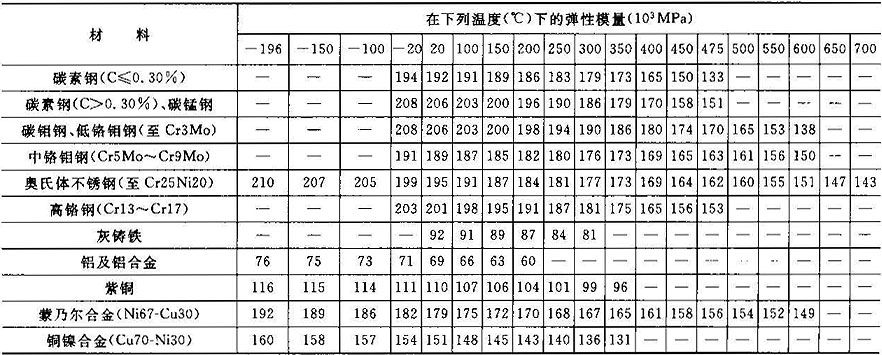

B.0.1 金屬材料的彈性模量，見表B.0.1。
金屬材料的彈性模量 表B.0.1
B.0.2 金屬材料的平均線膨脹系數值，見表B.0.2。

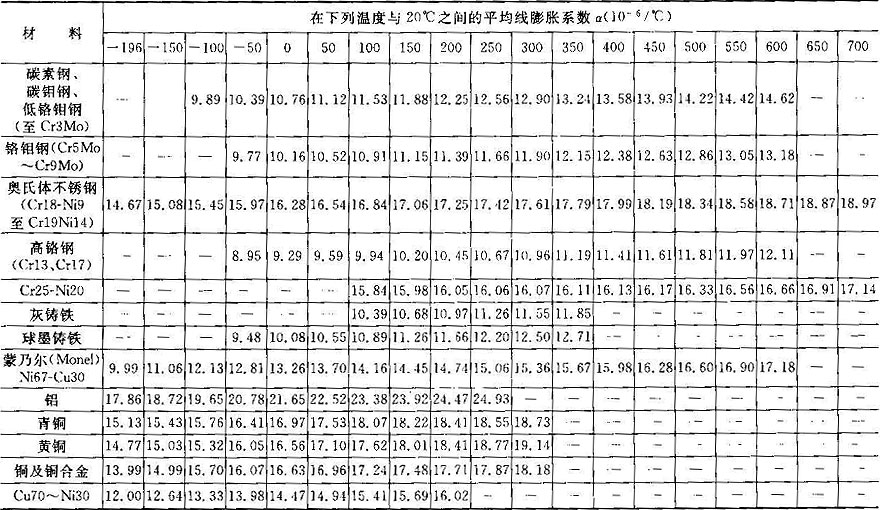

金屬材料的平均線膨脹系數值 表B.0.2
附錄C 非金屬襯里材料的使用溫度范圍
附錄C 非金屬襯里材料的使用溫度范圍

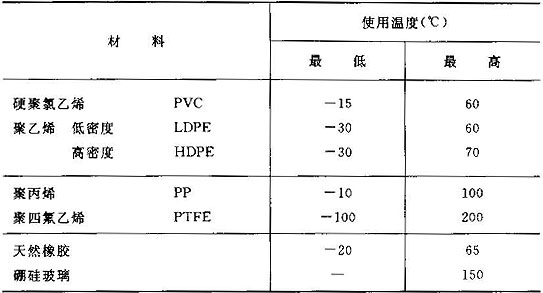

非金屬襯里材料的使用溫度范圍 表C
注：①本表的數據僅用于一般情況，設計中尚應根據流體腐蝕性、使用壓力及材料成分與性能差異等影響綜合考慮。
②按指定襯里材料標準或牌號的非金屬襯里的金屬管道組成件，使用溫度范圍應按有關國家現行標準規定，并應符合本規范中基層材料的使用溫度上下限及低溫韌性試驗的規定。
附錄D 鋼管及鋼制管件厚度的規定
D.0.1 劇烈循環條件或A1類流體的管道，采用不銹鋼管子及對焊管件時，不應小于表D.0.1所列的厚度。

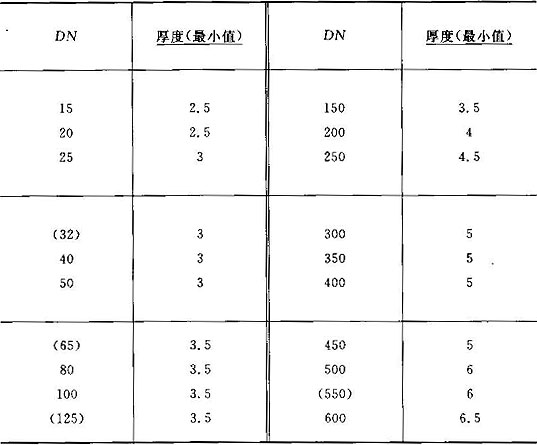

劇烈循環條件或A1類流體管道用不銹鋼管子及對焊管件的厚度(最小值)(mm) 表D.0.1

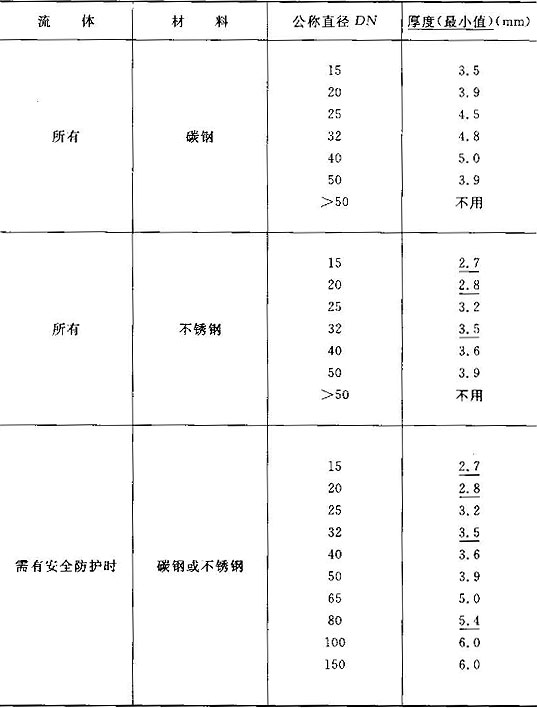

D.0.2 外螺紋的鋼管和外螺紋鋼管件的厚度(最小值)應按表D.0.2的規定。
D.0.3 內螺紋管件及承插焊管件的厚度應符合現行國家標準的規定。
D.0.4 (本條刪除)
外螺紋的鋼管及鋼管件的厚度(最小值) 表D.0.2
注：①采用外螺紋鋼管的外徑應符合《無縫鋼管尺寸、外形、重量及允許偏差》GB/T 17395的“標準化”系列。
②如果采用《低壓流體輸送用鍍鋅焊接鋼管》GB/T 3091中DN≤150的鋼管時，厚度不受本表的限制。
附錄E 柔性系數和應力增大系數
E.0.1 柔性系數和應力增大系數，見表E.0.1。

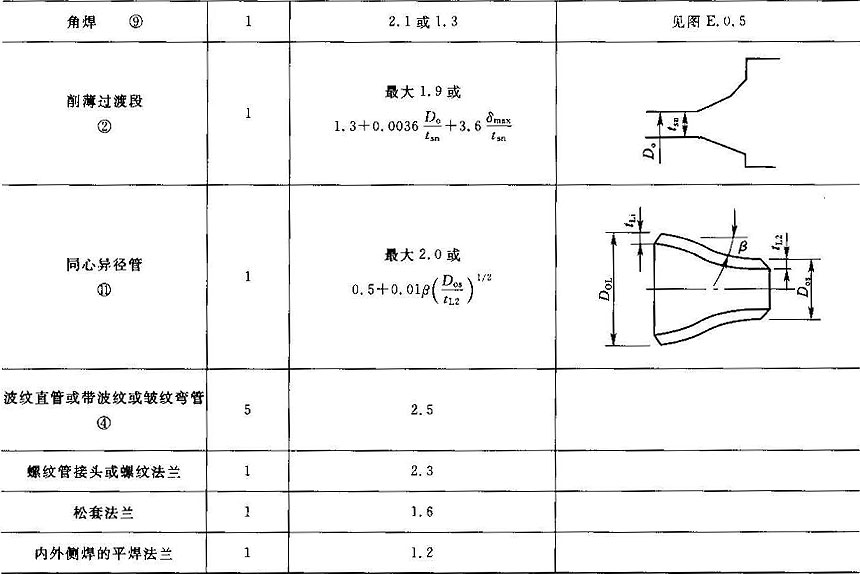

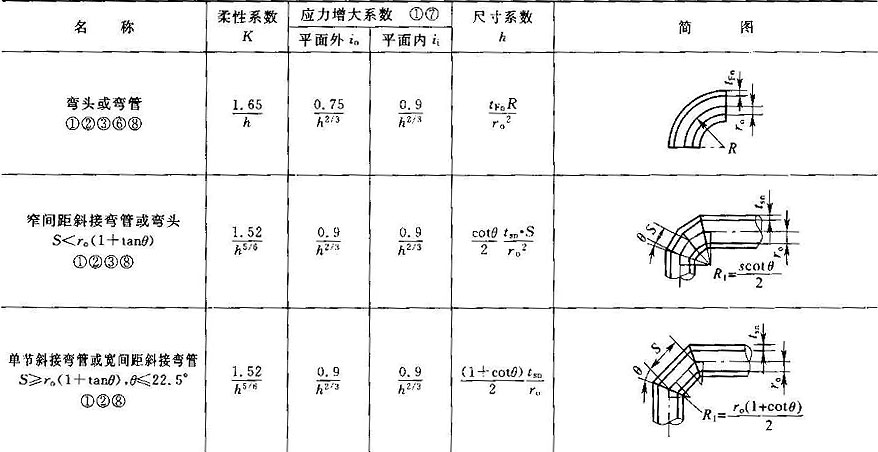

柔性系數和應力增大系數 表E.0.1

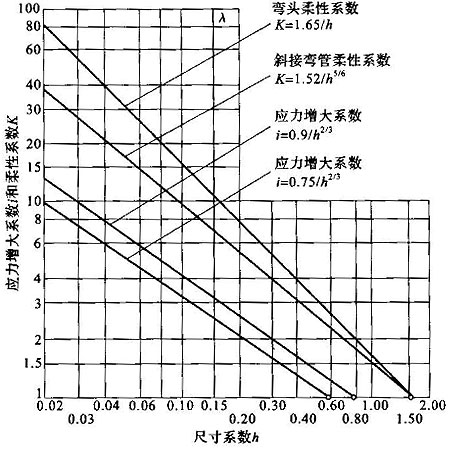

E.0.2 尺寸系數h與柔性系數及應力增大系數的關系，見圖E.0.2。
圖E.0.2 尺寸系數h與柔性系數及應力增大系數的關系

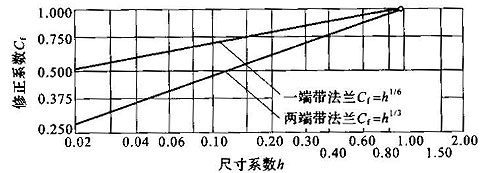

E.0.3 修正系數Cf，見圖E.0.3。
圖E.0.3 修正系數Cf

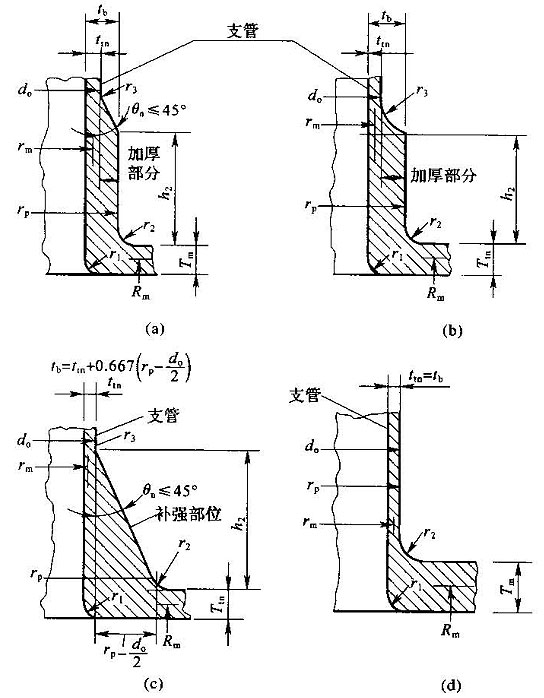

E.0.4 支管接頭尺寸，見圖E.0.4。
圖E.0.4 支管接頭尺寸
do——支管名義外徑；ttn——支管名義厚度；
h2——支管有效補強高度；Ttn——主管名義厚度；
Rm——主管平均半徑；θn——支管補強部位過渡角度(°)；
tb——支管補強部位有效厚度；rP——支管補強部分外半徑；
rm——支管平均半徑； r1、r2、r3——支管補強部位過渡半徑

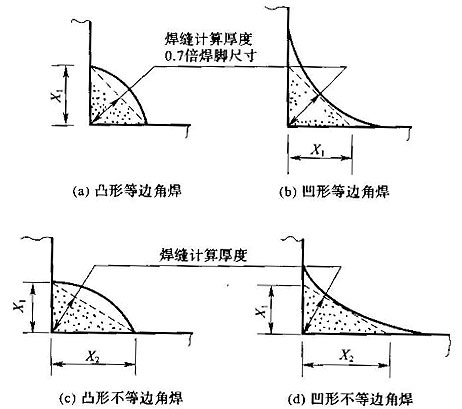

E.0.5 角焊尺寸，見圖E.0.5。
圖E.0.5 角焊尺寸
X1、X2——焊腳尺寸

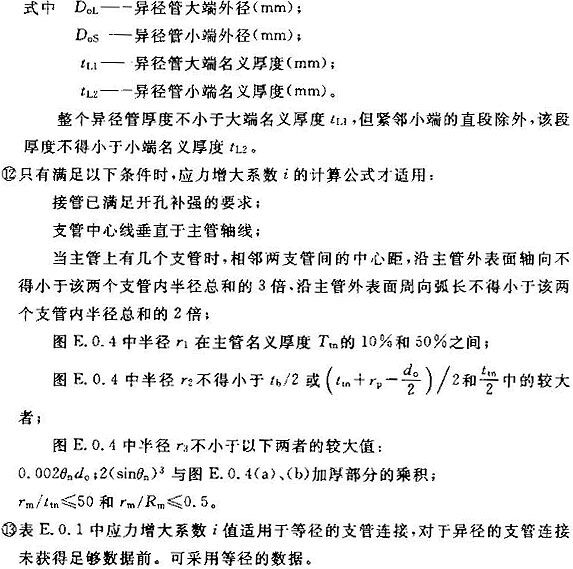

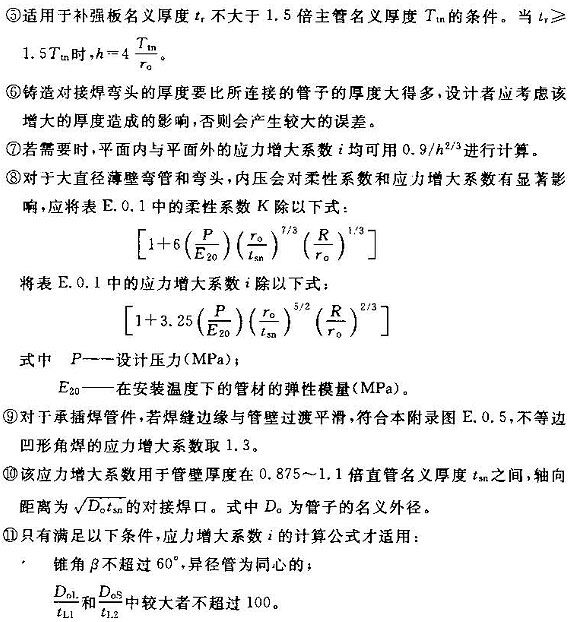

注：①表E.0.1中的柔性系數K適用于部件在任何平面的彎曲，但在任何情況下柔性系數K和平面內、平面外應力增大系數ii、io均不得小于1。這兩個系數對于彎管和焊接彎頭用于有效弧長，即表E.0.1簡圖中的粗中心線所示；對于三通用于交叉點。
②表E.0.1中各式符號意義(單位：mm)：
tFn——管件名義厚度；
tsn——直管名義厚度；
ttn——支管名義厚度；
Tc——三通圓角部(主支管相交處)厚度；
Ttn——主管名義厚度，在表E.0.1中應取與三通主管相配的管子名義厚度；
rx——在主管和支管軸線的平面內，外輪廓轉角處的曲率半徑；
ro——管子的平均半徑；
R——圓弧彎管的彎曲半徑；
R1——斜接彎管的彎曲半徑；
S——斜接彎管斜接段中心線處的間距；
tr——補強板名義厚度；
θ——斜接彎管一條焊縫方向改變的角度的1/2(°)；
δmax——對接焊口錯邊量的最大值；
δave——對接焊口錯邊量的平均值；
do——支管名義外徑。
柔性系數K、應力增大系數i值可從表E.0.1中公式計算出尺寸系數h值后，從圖E.0.2直接查取。
③當法蘭裝在一端或兩端時，表E.0.1中的應力增大系數i和柔性系數K值應用修正系數Cf進行校正。Cf值根據表E.0.1計算的尺寸系數h值從圖E.0.3查取。
④表中所示系數適用于彎曲，扭轉的柔性系數為0.9。
附錄F 室外地下管道與鐵路、道路及建筑物間的距離
附錄F 室外地下管道與鐵路、道路及建筑物間的距離

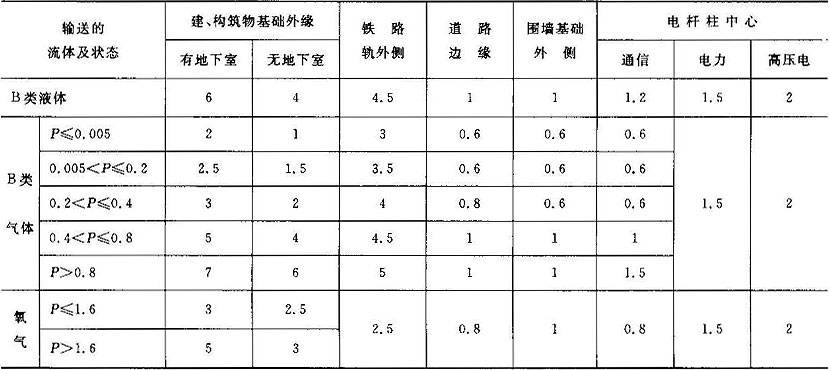

室外地下管道與鐵路、道路及建筑物等設施的最小水平凈距 表F
注：①除注明者外，表列凈距應自管(溝)壁或防護設施的外緣算起。
②管道低于基礎時，除滿足表列凈距外，還應不小于管道埋設深度與基礎深度之差，并應根據土壤條件確定凈距。
③P為設計壓力(MPa)。
④按C、D類氣體的設計壓力決定凈距。
⑤當鐵路和道路是路堤或路塹時，其與管線之間的水平凈距應由路堤坡腳或路塹坡頂算起；有邊溝和天溝時，應從溝的外緣算起。并應符合現行國家標準《工業企業總平面設計規范》GB 50187的規定。
附錄G 管道熱處理的規定
附錄H 管道的焊接結構
附錄J 管道的無損檢測
附錄K 本規范用詞說明
K.0.1 為便于在執行本規范條文時區別對待，對要求嚴格程度不同的用詞說明如下：
(1)表示很嚴格，非這樣做不可的用詞：
正面詞采用“必須”；
反面詞采用“嚴禁”。
(2)表示嚴格，在正常情況下均應這樣做的用詞：
正面詞采用“應”；
反面詞采用“不應”或“不得”。
(3)表示允許稍有選擇，在條件許可時，首先應這樣做的用詞：
正面詞采用“宜”或“可”；
反面詞采用“不宜”。
K.0.2 條文中指明應按其他有關標準、規范執行的寫法為“應符合……要求或規定”或“應按……執行”。
附錄L 用于奧氏體不銹鋼的隔熱材料產品的試驗規定
L.0.1 本附錄是奧氏體不銹鋼管道用的吸水型(毛細作用)外隔熱材料，包括巖棉、礦棉類等產品的試驗規定。
L.0.2.1 根據隔熱材料產品的原料來源，試產的產品應先經對不銹鋼滴液腐蝕試驗(圖L.0.2)，以試片不應產生表面腐蝕或應力腐蝕破裂為合格。
試驗方法要點：
(1)從隔熱試樣外表面滴入蒸餾水，通過隔熱試樣滲到有應力狀態的不銹鋼試片的熱表面上，使溶有氯離子的水蒸發。試驗28d后，檢查不銹鋼試片的腐蝕情況。
(2)試片共4套。
圖L.0.2 隔熱材料對不銹鋼滴液腐蝕試驗裝置
(3)不銹鋼試片安裝前，應經敏化處理(加熱至650℃，在爐內緩冷)，表面應采用濕帶磨機磨光、清理油污，彎制后應緊貼于加熱管上。
采用螺桿拉緊使試片產生應力，其撓度按下式計算：
式中 △——撓度；
σ——應力(取試驗溫度下材料許用應力的80％～90％)(MPa)；
E——不銹鋼試片材料的彈性模量(MPa)；
R——彎曲半徑；
h——試片厚度；
L——試片直段的長度。
(4)加熱管初調到沸點，控制偏差0～＋5.6℃。
(5)每個隔熱試樣(塊)滴入水量250±25mL/d，應觀察到試片表面變濕。試片溫度由加熱管上的溫度監測器指示，維持試片表面達到沸水溫度，偏差±6℃。
(6)試驗28d±6h結束，試驗期內如發生停運，應補加試驗時間，使每個試片上的總液量送滿28×250mL＝7000mL。
(7)試片拆下清理并檢查彎曲的表面，再用2″外徑管子為軸，將試片回彎接近原始狀態(展平)進行清理并放大10～30倍檢查有無裂紋，如未發現裂紋，應采用液體涂色滲透進一步檢查。將檢查結果提出報告。
L.0.2 當吸水型外隔熱材料用于奧氏體不銹鋼管道時，應進行下列兩種試驗并合格：
L.0.2.2 原料來源與試產的原料相同的情況下，批量產品質量控制，需經以下水溶解試驗及分析并符合本規范第12.1.4條的規定。
(1)溶液提取方法要點：取隔熱材料產品(模制品薄片1.6～3.2mm或棉氈小條)20g試樣，在爐內100±5℃下烘干至恒重(±0.1g)，放入400mL蒸餾水中煮沸30±5min后，冷卻至室溫，再加蒸餾水至500mL，攪勻，經過濾后得溶液，供分析用。
(2)在25℃時測定溶液的pH值應為7～11.7。
(3)隔熱材料中可溶的離子含量計算：
Cl-(μg/g)＝溶液中的濃度(μg/mL)×GCF
Na+(μg/g)＝溶液中的濃度(μg/mL)×GCF
SiO23(μg/g)＝溶液中SiO2濃度(μg/mL)×(76/60)×GCF
式中 GCF——重度換算系數，GCF＝液體重/試樣重＝500/20＝25。
