GB/T 50893-2013 供熱系統節能改造技術規范 （完整版）
1 總則
1.0.1 為貫徹國家節約能源和保護環境的法規和政策，規范既有供熱系統的節能改造工作，實現節能減排，制定本規范。
1.0.2 本規范適用于既有供熱系統的節能改造工程。
1.0.3 供熱系統包括供熱熱源、熱力站、供熱管網及建筑物內供暖系統。供熱系統的熱源包括熱電廠首站、區域鍋爐房或其他熱源形式。
1.0.4 供熱系統的節能改造工作應包括供熱系統節能查勘、供熱系統節能評估、供熱系統節能改造及節能改造后的效果評價。
1.0.5 供熱系統節能改造工程宜以一個熱源或熱力站的供熱系統進行實施。
1.0.6 供熱系統節能改造工程除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 供熱集中監控系統 heating centralized monitor and control system
由監控中心、現場控制器、傳感器、執行器和通信系統組成，具有實現對供熱系統的熱源、管網、熱力站及用戶的供熱參數自動采集、遠程監測和自動調節功能，以保障供熱系統節能、安全運行為目的的系統。
2.0.2 鍋爐房集中監控系統 boiler plant centralized monitorand control system
在鍋爐本體的控制系統基礎上，實現鍋爐全自動優化運行的系統。
2.0.3 氣候補償系統 outdoor reset control system
根據室外氣象條件和室內溫度，自動調節供熱量的系統。
2.0.4 分時分區控制系統 zone control system
根據建筑物的供暖需求和用熱規律，分區域、分時段對建筑物供熱參數進行自動獨立管理的控制系統。
2.0.5 煙氣冷凝回收裝置 heat recovery by flue gas condensation
在鍋爐煙道中回收煙氣中的顯熱和汽化潛熱的冷凝熱的裝置。
2.0.6 鍋爐負荷率 load rate of boiler
鍋爐實際運行熱功率與額定熱功率的比值。
2.0.7 節能率 energy saving ratio
節能改造后的單位供暖建筑面積減少的能耗與節能改造前單位供暖建筑面積能耗的比值。
2.0.8 供熱管網輸送效率 heat transfer efficiency of heating network
供熱管網輸出總熱量與供熱管網輸入總熱量的比值。
2.0.9 多熱源系統 multi-source heating system
具有兩個或兩個以上熱源的集中供熱系統。
2.0.10 一級供熱管網 primary heating network
在設置熱力站的供熱系統中，由熱源至熱力站的供熱管網。
2.0.11 二級供熱管網 secondary heating network
在設置熱力站的供熱系統中，由熱力站至建筑物的供熱管網。
2.0.12 熱電廠首站 the first station in cogeneration powerplant
由基本加熱器、尖峰加熱器及一級供熱管網循環水泵等設備組成，以熱電廠為供熱熱源，利用供熱機組抽（排）汽換熱的供熱換熱站。
2.0.13 補水比 ratio of make-up water
供暖期日補水量占供暖系統水容量的百分比。
2.0.14 隔壓站 pressure insulation station
多級供熱管網中，由水-水換熱器、循環水泵等設備組成，起隔絕和降低供熱介質壓力作用、將換熱設備兩側供熱管網的水力工況完全隔開的熱力站。
3 節能查勘
4 節能評估
5 節能改造
6 施工及驗收
7 節能改造效果評價
7.0.1 節能改造工程完成后應對實際達到的節能效果進行跟蹤分析和進行能效評價，并應出具節能改造效果評價報告。
7.0.2 節能改造效果評價報告應包括下列內容：
1 節能改造設備運行情況及設備維修保養制度；
2 供熱質量和調節控制水平；
3 供熱系統的運行效率和能耗指標及其與改造前的對比分析等。
7.0.3 供熱系統的供熱質量、運行效率、調控水平應達到節能評估報告和節能改造方案的要求。
7.0.4 供熱系統的能耗測試應包括供熱鍋爐效率、循環水泵運行效率、補水比、單位面積補水量、供熱管網的輸送效率、水力平衡度、建筑物室內溫度等。
7.0.5 能耗評價應包括下列主要指標：
1 供暖期年燃料（標準煤、燃?xì)?、燃油）、熱量、水量、電量總消耗量?br/>2 單位供熱量的燃料（標準煤、燃?xì)狻⑷加停?、水量、電量消耗量?br/>3 單位供暖建筑面積的燃料（標準煤、燃?xì)?、燃油）、熱量、水量、電量消耗量?br />7.0.6 節能改造后應通過對熱源能耗進行計量和對系統測試分析核算節能率，并應進行總體改造效果分析，與改造方案進行比較。
7.0.7 供熱系統節能改造工程完成后，應在資金回收周期內每年對節能率進行復核，當不能達到預期的節能效果或存在其他問題時，應及時采取補救措施。
附錄A 供熱集中監控系統
附錄B 鍋爐房集中監控系統
附錄C 氣候補償系統
C.0.1 氣候補償系統可用于鍋爐房、熱力站、樓棟熱力入口等。
C.0.2 鍋爐房氣候補償系統可用于混水系統（圖C.0.2-1）和燃燒機控制(圖C.0.2-2)。

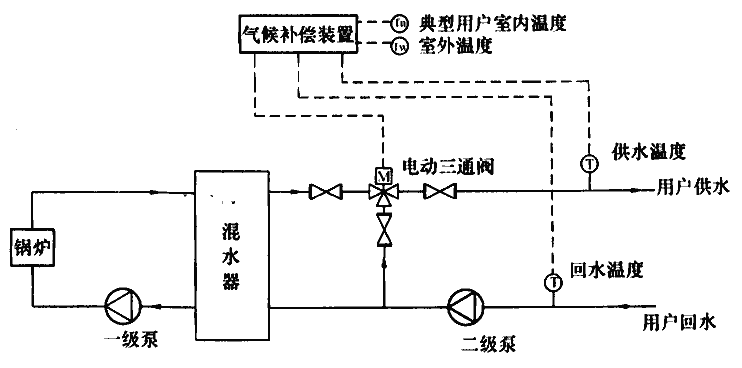

圖C.0.2-1 鍋爐房混水器氣候補償系統流程示意圖

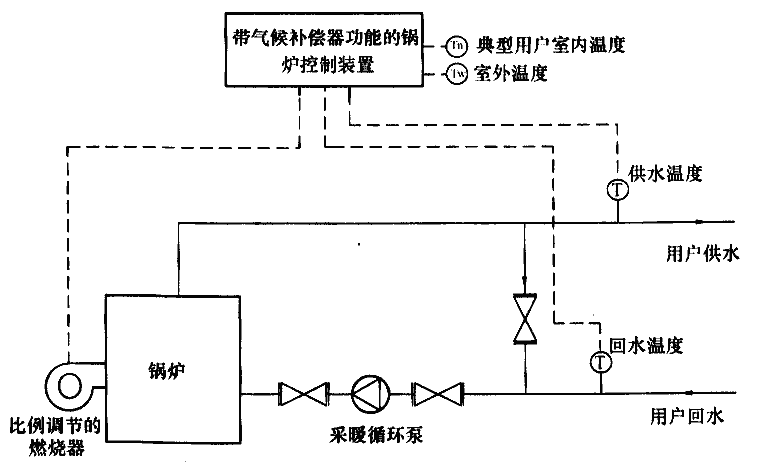

圖C.0.2-2 鍋爐房燃燒機控制氣候補償系統流程示意圖
C.0.3 熱力站氣候補償系統可用于水-水換熱系統三通閥門方式(圖C.0.3-1)、水-水換熱系統兩通閥門控制方式(圖C.0.3-2)、水-水換熱系統一次側分布式變頻方式(圖C.0.3-3)和汽-水換熱方式（圖C.0.3-4）。

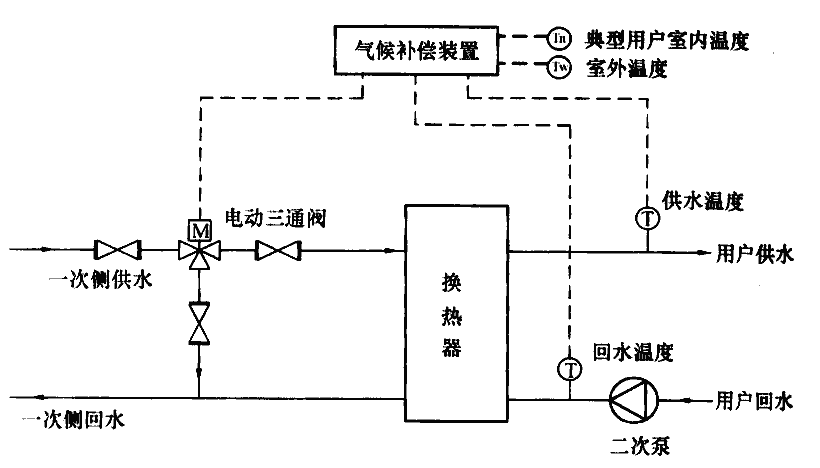

圖C.0.3-1 水-水換熱系統采用電動三通分流閥氣候補償系統流程示意圖

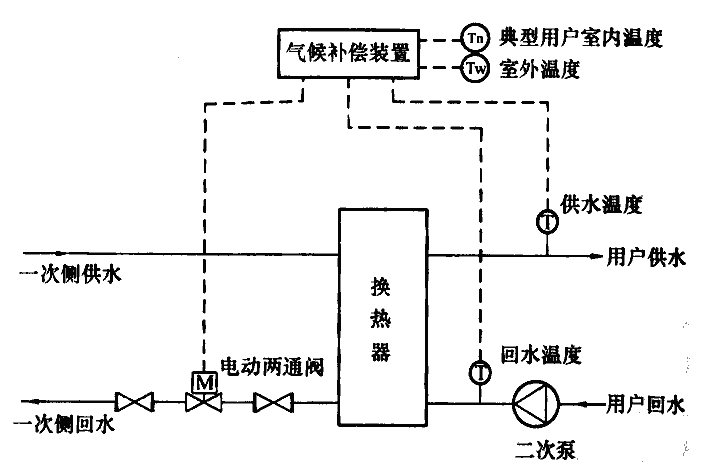

圖C.0.3-2 水-水換熱系統采用電動兩通閥氣候補償系統流程示意圖

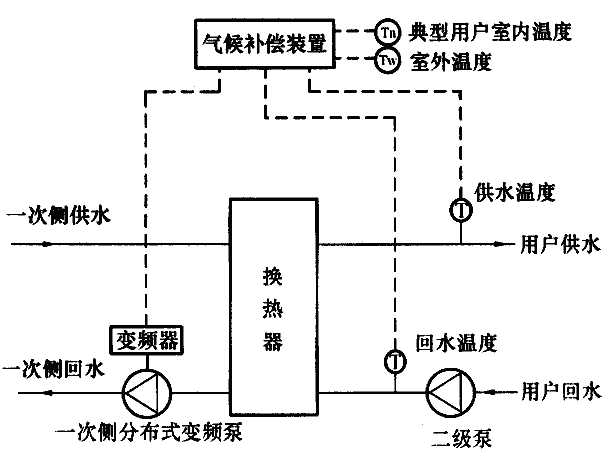

圖C.0.3-3 水-水換熱系統采用一次側分布式變頻控制氣候補償系統流程示意圖
圖C.0.3-4 汽-水換熱氣候補嘗系統流程示意圖
C.0.4 氣候補償系統應具有下列功能：
1 人機對話、圖文顯示；
2 室外溫度、供水溫度、回水溫度等數據采集；
3 手動和自動切換；
4 參數設置；
5 故障報警、故障查詢；
6 PID或模糊控制等運算調節；
7 根據室外氣候條件及用戶的負荷需求的供熱曲線自動調節；
8 數據存儲；
9 控制器自檢。
附錄D 煙氣冷凝回收裝置
D.0.1 煙氣冷凝回收裝置可用于工業與民用燃?xì)鉄崴仩t、蒸汽鍋爐、直燃機等設備。
D.0.2 煙氣冷凝回收裝置應由換熱器主體、煙氣系統、被加熱水系統或其他介質、排氣與泄水裝置、調節閥、溫度和壓力傳感器等組成。
D.0.3 煙氣冷凝回收裝置的設置應符合下列規定：
1 應設計安裝在靠近鍋爐尾部出煙口處，并應設置獨立支撐結構；
2 宜設置旁通煙道，當不具備設置旁通煙道時，應采取防止被加熱水干燒的措施；
3 應設煙氣冷凝水排放口，并應對冷凝水收集處理；
4 裝置最高點應設置自動排氣閥，最低點應設置泄水閥；
5 宜設置安全閥。
D.0.4 煙氣冷凝回收裝置的選型應符合下列規定：
1 應選用耐腐蝕材料，并應滿足鍋爐設備使用壽命和承壓要求；
2 裝置的煙氣阻力應小于100Pa，不得影響鍋爐的正常燃燒和原有出力；
3 裝置的承壓能力應滿足熱水系統的壓力要求。
D.0.5 煙氣冷凝回收裝置安裝測試內容及數據記錄應按表D.0.5的規定執行。
表D.0.5 煙氣冷凝回收裝置安裝測試內容及數據記錄
項目 |
流量 |
溫度（℃） |
壓力（Pa） |
熱量 |
備注 |
||||
進口 |
出口 |
溫差 |
進口 |
出口 |
阻力 |
||||
煙氣 |
— |
— |
|||||||
被加熱水 |
回收熱量 |
||||||||
燃?xì)猓ㄓ停?/p> |
— |
— |
— |
— |
— |
— |
輸入熱量 |
||
鍋爐供熱量 |
— |
— |
— |
輸出熱量 |
|||||
D.0.6 煙氣冷凝回收裝置安裝測試使用的測試儀表應符合下列規定：
1 被加熱水流量測試應采用超聲波流量計；
2 水溫測試應采用鉑電阻溫度計，煙氣溫度測試應采用熱電偶；
3 煙氣壓力測試應采用U型壓力計，被加熱水測試應采用壓力表；
4 被加熱水熱量和鍋爐供熱量測試應采用超聲波熱量表。
附錄E 分時分區控制系統
E.0.1 分時分區控制系統可用于不同供暖需求、不同用熱規律的建筑物（圖E.0.1）。

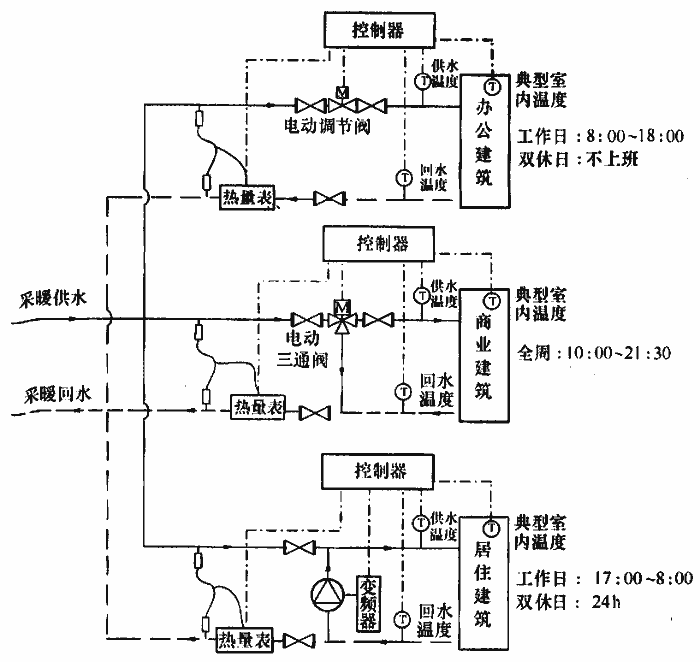

圖E.0.1 分時分區控制系統流程示意圖
E.0.2 分時分區控制系統應具備自動分時分區按需供熱功能、防凍保護功能、全自動調節功能、手動調節功能、多時段功能、故保護功能和通信功能。
附錄F 管網水力平衡優化
F.0.1 水力平衡優化應符合下列規定：
1 優化管網布局及調整管徑應使并聯環路之間壓力損失相對差額的計算值達到最?。?br/>2 在干、支管道或換熱末端處應設置水力平衡及調節閥門；
3 在經濟技術比較合理前提下，一次管網可采用分布式變頻泵方式；
4 在經濟技術比較合理前提下，二次管網可采用末端混水方式。
F.0.2 水力平衡裝置及調控閥門的選用應根據下列條件確定：
1 供熱管網形式；
2 供熱管網運行調節模式；
3 熱計量及溫控形式；
4 設計流量、壓差；
5 產品的相關技術參數。
F.0.3 水力平衡調節閥門的應用應符合下列原則：
1 水力平衡閥應用于定流量系統、部分負荷時壓差和流量變化較小的變流量系統，不應用于部分負荷時壓差和流量變化較大的變流量系統；
2 自力式流量控制閥應用于特定位置流量恒定的定流量系統，不應用于變流量系統；
3 自力式壓差控制閥應用于部分負荷時壓差和流量變化較大的變流量系統、被改造為變流量系統的定流量系統，或其他需要維持系統內某環路資用壓差相對恒定的場合；
4 動態壓差平衡型電動調節閥可用于變流量系統的末端溫控，或其他需兼顧水刀平衡與控制的場合。
F.0.4 對于下列情況，可通過增加樓前混水裝置(圖F.0.4)進行調節：
1 建筑供暖系統供水溫度、供回水溫差及資用壓差參數與供熱管網不符，且條件受限，無法實現建筑內采暖系統與供熱管網間接連接時；
2 實現供熱管網大溫差小流量、樓內供暖系統小溫差大流量用熱時；

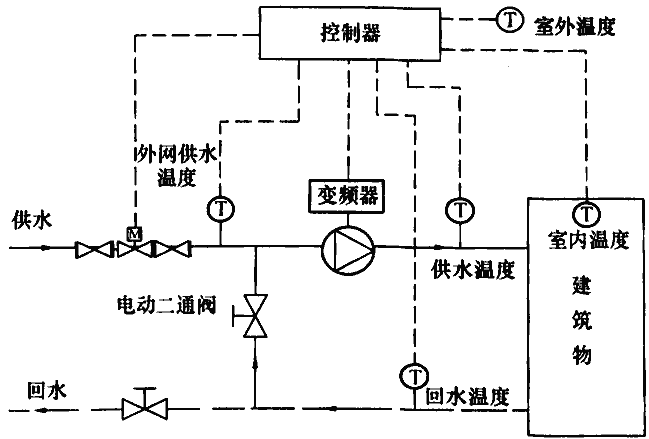

圖F.0.4 樓前混水系統示意圖
3 供熱系統水力失衡。
