GB/T 50538-2010 埋地鋼質管道防腐保溫層技術標準 （完整版）
1 總 則
1.0.1為保證埋地鋼質管道防腐保溫層的質量，延長使用壽命，提高經濟效益，制定本標準。
1.0.2本標準適用于輸送介質溫度不超過120℃的埋地鋼質管道外壁防腐層與保溫層的設計、預制及施工驗收。
1.0.3埋地鋼質管道防腐保溫層在設計、預制、施工及驗收中除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 防腐層 anti-corrosive coating
指環氧類涂料、聚乙烯膠粘帶、聚乙烯防腐層或環氧粉末防腐層。
2.0.2 保溫層 insulation layer
指各種聚氨酯泡沫塑料層。
2.0.3 防護層 protective layer
指采用聚乙烯專用料形成的聚乙烯層或玻璃鋼層。
2.0.4 防水帽 water proof cap
指輻射交聯熱收縮防水帽。
3 防腐保溫層結構
3.0.1 輸送介質溫度不超過100℃的埋地鋼質管道泡沫塑料防腐保溫層應由防腐層－保溫層－防護層－端面防水帽組成，其結構如圖3.0.1-1所示；輸送介質溫度不超過120℃的埋地鋼質管道泡沫塑料防腐保溫層宜采用圖3.0.1-1所示的結構，經設計選定也可采用圖3.0.1-2所示的結構，但宜增加報警預警系統。
圖3.0.1-1 輸送介質溫度不超過100℃的保溫管道結構圖
1－保溫層；2－防護層；3－防水帽；4－防腐層；5－管道
圖3.0.1-2 輸送介質溫度不超過120℃的保溫管道結構圖
1－鋼管；2－防護層；3－耐高溫聚氨酯泡沫塑料層；4－支架；5－報警線
3.0.2 防腐層可選用液體環氧類涂料、聚乙烯膠粘帶、聚乙烯防腐層或環氧粉末防腐層，由設計選定。當采用液體環氧、聚乙烯膠粘帶、聚乙烯防腐層或環氧粉末防腐層時，其結構及厚度應符合國家現行有關技術標準、規范的規定。
3.0.3 保溫層應選用聚氨酯泡沫塑料，其厚度應按本標準附錄A的規定進行計算，并結合輸送工藝要求確定，其厚度不應小于25mm。
3.0.4 防護層可選用聚乙烯專用料或玻璃鋼層，防護層厚度應根據管徑及施工工藝確定，其厚度應大于或等于1.4mm，并應符合本標準相關條款的規定。
3.0.5 防腐保溫層端面應采用輻射交聯熱收縮防水帽。防水帽與防護層、防水帽與防腐層的搭接長度不應小于50mm。
3.0.6 管件的防腐保溫結構宜與主管道一致，其防腐保溫層質量不應低于主管道的要求。
4 材 料
5 防腐保溫管道預制
6 質量檢驗
7 標識、儲存與運輸
7.0.1 檢驗合格的防腐保溫管成品應在距管端350mm處噴涂產品標識，標識內容包括生產廠名稱、鋼管規格、長度、執行標準。隨產品提供的合格證內容應包括產品名稱、生產廠名稱、生產日期、班次和質檢員代號。
7.0.2 防腐保溫管吊裝時應采用寬度為150mm～200mm的尼龍帶或膠皮帶，嚴禁用鋼絲繩吊裝。
7.0.3 防腐保溫管的堆放場地應堅固、平整、無雜物、無積水，并應設置高度為150mm的管托，嚴禁混放，堆放高度不得大于2m。堆放處應遠離火源和熱源。
7.0.4 堆放場地應懸掛銘牌，銘牌上寫明管徑、壁厚、保溫層厚度。
7.0.5 防腐保溫管不宜長期受陽光照射及雨淋，露天存放不應超過六個月。若超過六個月以上宜用篷布蓋住，鋼管兩端應加封堵。
7.0.6 防腐保溫管成品在運輸過程中，應采取有效的固定措施，不得損傷防護層、保溫層及防腐層結構。裝卸過程中，輕拿輕放，嚴禁摔打拖拉。
8 補口及補傷
9 安全、衛生及環境保護
9.0.1 涂敷生產過程中的安全、環保要求應符合現行國家標準《涂裝作業安全規程 涂漆前處理工藝安全及其通風凈化》GB 7692的有關規定。
9.0.2 鋼質管道除銹、涂敷生產過程中，各種設備產生的噪聲，應符合現行國家標準《工業企業噪聲控制設計規范》GBJ 87的有關規定。
9.0.3 鋼質管道除銹、涂敷生產過程中，空氣中粉塵含量不得超過現行國家標準《工業企業設計衛生標準》GBZ 1的有關規定。
9.0.4 鋼質管道除銹、涂敷生產過程中，空氣中有害物質濃度不得超過現行國家標準《涂裝作業安全規程 涂漆工藝安全及其通風凈化》GB 6514的有關規定。
9.0.5 涂敷區電氣設備應符合國家有關爆炸危險場所電氣設備的安全規定，電氣設施應整體防爆，操作部分應設觸電保護器。
9.0.6 鋼質管道除銹、涂敷生產過程中，所有機械設施的轉動和運動部位應設置保護。
9.0.7 防腐管的運輸和施工過程中的安全、衛生和環境保護應符合現行國家標準《油氣長輸管道工程施工及驗收規范》GB 50369等有關標準的規定。
9.0.8 “一步法”原料配置及輸送均應采用密閉裝置，生產中應采取有效措施防止液體原料飛濺或噴射傷人事件。
10 竣工文件
10.0.1 竣工驗收時防腐保溫管預制廠應提交下列文件：
1 防腐保溫管出廠合格證和質量檢驗報告。
2 防腐保溫層性能測試報告。
10.0.2 竣工驗收時現場施工單位應提交下列文件：
1 補口補傷記錄及質量檢驗報告。
2 返工記錄及質檢檢驗報告。
附錄A 保溫層經濟厚度計算公式

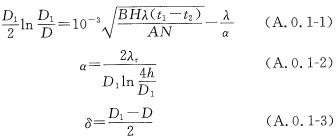

A.0.1 埋地鋼質管道硬質聚氨酯泡沫塑料防腐保溫層中的保溫層，其經濟厚度應按下列公式計算：
式中：——保溫層厚度
D，D1——分別為保溫層內徑、外徑
h——管道中心距地面深度
t1——介質溫度（℃）
t2——距地面h處的土壤溫度（℃）
——保溫材料導熱系數[W/(m·℃)]
2——土壤導熱系數[W/(m·℃)]
α——保溫層外表面向土壤的放熱系數[W/(m·℃)]
B——熱能價格（元/MW·b）
H——年運行時間
A——防腐保溫層單位造價（元/m3）
N——保溫工程投資年分?jǐn)偮剩ǎィ?br/>
A.0.2 按單利計息，公式(A.0.1-1)中N取值，應按照以下公式計算：
式中：n——計算年數；
i——年利率。
A.0.3 按復利計息，公式(A.0.1-1)中N取值，應按照以下公式計算：
式中：n——計算年數；
i——年利率。
A.0.4 公式(A.0.1-1)中A代表保溫層＋防護層所組成的復合結構，其單位造價應按以下公式計算：
式中：A1——保溫層單位造價（元/m3）；
A2——防護層單位造價（元/m2）；
D1——保溫層外徑；
A3——防腐層單位造價（元/m2）；
D0——鋼管外徑。
A.0.5 公式(A.0.1-1)適用于h/D1＞3的條件，如果h/D1＜3則另行計算。
