GB 50069-2002 給水排水工程構筑物結構設計規范 （完整版）
1 總則
1.0.1 為了在給水排水工程構筑物結構設計中貫徹執行國家的技術經濟政策，達到技術先進、經濟合理、安全適用、確保質量，制定本規范。
1.0.2 本規范適用于城鎮公用設施和工業企業中一般給水排水工程構筑物的結構設計；不適用于工業企業中具有特殊要求的給水排水工程構筑物的結構設計。
1.0.3 貯水或水處理構筑物、地下構筑物，一般宜采用鋼筋混凝土結構；當容量較小且安全等級低于二級時，可采用磚石結構。 在最冷月平均氣溫低于-3℃的地區，外露的貯水或水處理構筑物不得采用磚砌結構。
1.0.4 本規范系根據國家標準《建筑結構可靠度設計統一標準》GB 50068—2001和《工程結構可靠度設計統一標準》GB 50153—92規定的原則制定。
1.0.5 按本規范設計時，對于一般荷載的確定、構件截面計算和地基基礎設計等，應按現行有關標準的規定執行。對于建造在地震區、濕陷性黃土或膨脹土等地區的給水排水工程構筑物的結構設計，尚應符合現行有關標準的規定。
2 主要符號

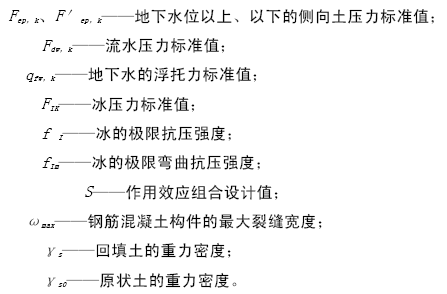

2.0.1 作用和作用效應

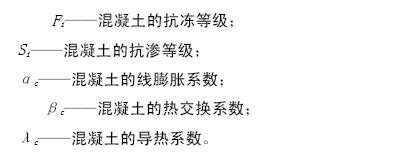

2.0.2 材料性能

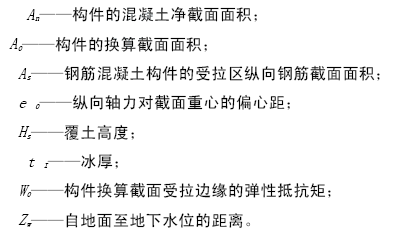

2.0.3 幾何參數

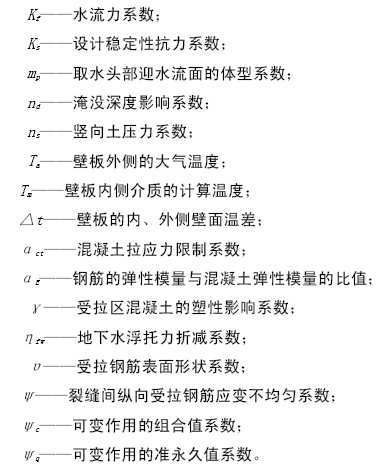

2.0.4 計算系數及其他
Ka——主動土壓力系數；
3 材料
3.0.1 貯水或水處理構筑物、地下構筑物的混凝土強度等級不應低于C25。
3.0.2 混凝土、鋼筋的設計指標應按《混凝土結構設計規范》GB 50010的規定采用；磚石砌體的設計指標應按《砌體結構設計規范》GB 50003的規定采用；鋼材、鋼鑄件的設計指標應按《鋼結構設計規范》GB 50017的規定采用。
3.0.3 鋼筋混凝土構筑物的抗?jié)B，宜以混凝土本身的密實性滿足抗?jié)B要求。構筑物混凝土的抗?jié)B等級要求應按表3.0.3采用。 混凝土的抗?jié)B等級，應根據試驗確定。相應混凝土的骨料應選擇良好級配；水灰比不應大于0.50。
表3.0.3 混凝土抗?jié)B等級Si的規定
| 最大作用水頭與混凝土壁、板厚度之比值iw | 抗?jié)B等級Si |
| ＜10 | S4 |
| 10～30 |
S6 |
| ＞30 | S8 |
| 注：抗?jié)B等級Si的定義系指齡期為28d的混凝土試件，施加i×0.1MPa水壓后滿足不滲水指標。 | |
3.0.4 貯水或水處理構筑物、地下構筑物的混凝土，當滿足抗?jié)B要求時，一般可不作其他抗?jié)B、防腐處理；對接觸侵蝕性介質的混凝土，應按現行的有關規范或進行專門試驗確定防腐措施。
3.0.5 貯水或水處理構筑物、地下構筑物的混凝土，其含堿量最大限值應符合《混凝土堿含量限值標準》CECS 53的規定。

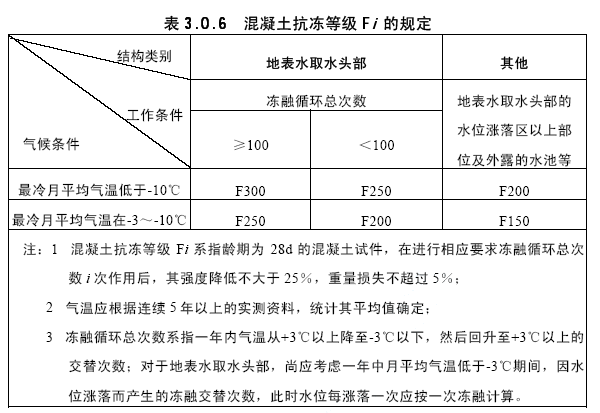

3.0.6 最冷月平均氣溫低于-3℃的地區，外露的鋼筋混凝土構筑物的混凝土應具有良好的抗凍性能，并應按表3.0.6的要求采用。混凝土的抗凍等級應進行試驗確定。
3.0.7 貯水或水處理構筑物、地下構筑物的混凝土，不得采用氯鹽作為防凍、早強的摻合料。
3.0.8 在混凝土配制中采用外加劑時，應符合《混凝土外加劑應用技術規范》GBJ 119的規定。并應根據試驗鑒定，確定其適用性及相應的摻合量。
3.0.9 混凝土用水泥宜采用普通硅酸鹽水泥；當考慮凍融作用時，不得采用火山灰質硅酸鹽水泥和粉煤灰硅酸鹽水泥；受侵蝕介質影響的混凝土，應根據侵蝕性質選用。

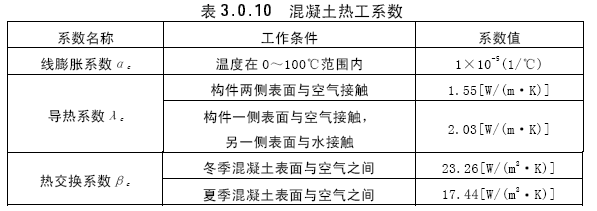

3.0.10 混凝土熱工系數，可按表3.0.10采用。
3.0.11 貯水或水處理構筑物、地下構筑物的磚石砌體材料，應符合下列要求:
1 磚應采用普通粘土機制磚，其強度等級不應低于MU10；
2 石材強度等級不應低于MU30；
3 砌筑砂漿應采用水泥砂漿，并不應低于M10。
4 結構上的作用
5 基本設計規定
6 基本構造要求
附錄A 鋼筋混凝土矩形截面處于受彎或大偏 心受拉(壓)狀態時的最大裂縫寬度計算

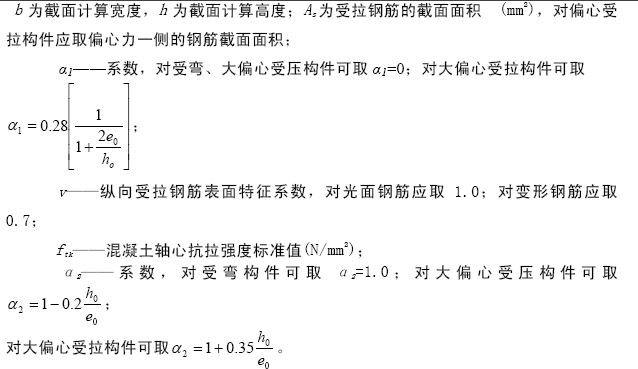

A.0.1 受彎、大偏心受拉或受壓構件的最大裂縫寬度，可按下列公式計算:

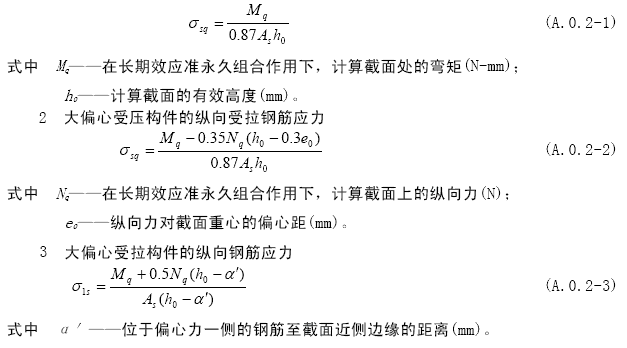

A.0.2 受彎、大偏心受壓、大偏心受拉構件的計算截面縱向受拉鋼筋應力σsq，可按下列公式計算:
1 受彎構件的縱向受拉鋼筋應力
