1 范圍

本標準規定了無負壓管網增壓穩流給水設備的術語和定義、型號、環境和工作條件、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于生活和生產給水系統的無負壓管網增壓穩流給水設備（以下簡稱設備）的生產和檢驗。

2 規范性引用文件

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 150 鋼制壓力容器
GB/T 191 包裝儲運圖示標志
GB/T 2423.1-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB/T 2423.3-2006 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB/T 3047.1 高度進制為20mm的面板、架和柜的基本尺寸系列
GB/T 3482 電子設備雷擊試驗方法
GB/T 3797-2005 電氣控制設備
GB 4208 外殼防護等級（IP代碼）
GB/T 5657 離心泵技術條件（Ⅲ類）
GB/T 7060 船用旋轉電機基本技術要求
GB/T 8163 輸送流體用無縫鋼管
GB/T 9119 平面、突面板式平焊鋼制管法蘭
GB/T 9123.1 平面、突面鋼制管法蘭蓋
GB 9969.1 工業產品使用說明書 總則
GB/T 12238 法蘭和對夾連接彈性密封蝶閥
GB/T 13306 標牌
GB/T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB 50236 現場設備、工業管道焊接工程施工及驗收規范
GB 50242 建筑給水排水及采暖工程施工質量驗收規范
CJ/T 160 雙向回閥倒流防止器
CJ/T 208 可曲撓橡膠接頭
JB/T 4712.1 容器支座 第1部分：鞍式支座
JB/T 4746 鋼制壓力容器用封頭
JB/T 8098 泵的噪聲測量與評價方法
JB/T 8937 對夾式止回閥
JG/T 3009 微機控制變頻調速給水設備
YB/T 5092 焊接用不銹鋼絲

3 術語和定義

3.1 無負壓管網增壓穩流給水設備 non-negative pipe system pressure-increasing water supply equipment
直接聯接到市政給水管網或其他有壓管網上，采用穩流補償和真空抑制技術全密閉供水，有效利用管網原有壓力，對管網不產生負壓且能穩定和調節流量的給水設備。

3.2 穩流補償器 steady flow compensator
連接在市政給水管網或有壓管網與水泵進水口之間，消除負壓影響，實現穩定流量和調節流量的密閉裝置。

3.3 真空抑制器 vacuum suppresser
安裝在穩流補償器上，通過信號檢測系統、微機處理系統和數顯系統自動完成真空的檢測、處理、控制、執行、數顯反饋等功能，抑制設備進水口產生負壓的裝置。

3.4 市政管網給水量 water supply of municipal network
市政給水管網在用水高峰期的最低給水壓力時所通過的供水（或給水）流量。

3.5 壓力控制誤差 pressure control error
設備在一定工況正常運行時，管網實際壓力與設定壓力的偏差值。

3.6 穩流補償器總?cè)莘e volume of steady flow compensator
根據穩流補償器的結構尺寸所計算出來的總的容積。

3.7 穩流補償器最大調節容積 largest adjustable volume of steady flow compensator
穩流補償器能夠?qū)渌a(bǔ)充到用戶中的最大容積，也稱穩流補償器有效容積。

4 型號

4.1 型號

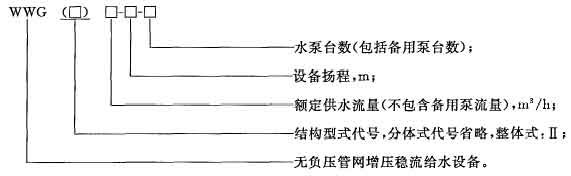

設備型號應由以下幾部分組成：

4.2 型號示例
示例1：
無負壓管網增壓穩流給水設備，額定供水流量30m³/h，設備揚程80m，配用2臺水泵，整體式結構，其型號表示為：
WWG（Ⅱ）30-80-2。
示例2：
無負壓管網增壓穩流給水設備，額定供水流量80m³/h，設備揚程50m，配用2臺水泵，分體式結構，其型號表示為：
WWG80-50-2。

5 環境和工作條件

5 環境和工作條件

設備在下列環境條件下應能連續可靠地工作：
a）工作環境溫度：5℃～40℃；
b）空氣相對濕度：＜90％（20℃）；
c）振動：振動加速度最大不應超過5m/s²，振動頻率：10Hz～150Hz；
d）設備傾斜角度：＜5°；
e）電源：三相五線制，電壓：（380±38）V，頻率：（50±2）Hz；
f）設備周圍應無導電或爆炸性塵埃、無腐蝕金屬或破壞絕緣的氣體或蒸汽；
g）海拔高度：≤1000m；
h）有特殊工作環境和條件要求的可與設備制造廠商協調提出。

6 材料

6.1 設備的穩流補償器、真空抑制器、倒流防止器、過濾器、管道、法蘭以及閥門的閥芯等部件應采用不銹鋼材質，其化學成分不應低于奧氏體不銹鋼06Cr19Ni10的要求。

7 要求

8 試驗方法

8.1 材料檢驗

對設備所用的各種不銹鋼材料取樣進行化學成分分析，其結果應符合6.1和6.3的要求。

在設備的進水口和出水口分別取水樣進行水質檢驗，其結果應符合6.2的要求。

8.3 外觀檢驗

在正常自然光線下，目測設備外觀，其結果應符合7.1的要求。

對照設計圖樣，檢查穩流補償器的設計壓力及結構尺寸等應符合7.3.1、7.3.2、7.3.4的要求。
用目測檢查穩流補償器的外觀應符合7.3.3、7.3.5、7.3.6的要求。

8.6 真空抑制器檢驗

對照設計圖樣，用目測及量具測量等方法，檢查真空抑制器的配套規格應符合7.4.1的要求。
連接真空抑制器與控制柜線路，試驗真空抑制器與控制柜的信號傳輸情況，其結果應符合7.4.2的要求。

8.8 水泵機組檢驗

檢查水泵合格證、相關質量文件或檢驗報告，應符合7.6.1的要求。
檢查水泵機組的選用、設置及性能，其結果應符合7.6.2～7.6.5的要求。

9 檢驗規則

9.1 檢驗分類

設備檢驗分型式檢驗和出廠檢驗兩種。

10 標志、包裝、運輸和貯存

產品在運輸過程中，不應有劇烈振動、撞擊和倒放。產品在裝卸車及運輸過程中不應倒置或橫放，并注意輕裝輕卸。

10.4 貯存

產品應存放在干燥、通風良好且無腐蝕性介質和遠離磁場的場合。當露天存放時，應有防雨、防曬、防潮等措施。

附錄A 設備的組成

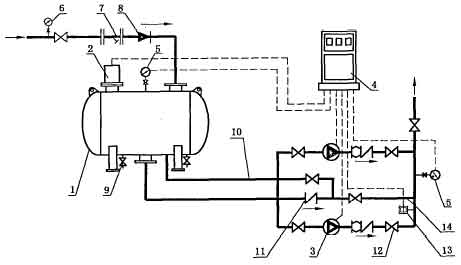

A.1 設備的組成如圖A.1所示。

圖A.1 設備的組成

1——穩流補償器； 8——倒流防止器（可選）；
2——真空抑制器； 9——清洗排污閥；
3——水泵； 10——小流量保壓管；
4——控制柜； 11——止回閥；
5——壓力傳感器；12——閥門；
6——負壓表； 13——超壓保護裝置；
7——過濾器； 14——旁通管。

附錄B 穩流補償器容積計算方法

B.1 概述
當市政管網給水量在短時（或瞬時）小于設備設計流量時，穩流補償器的調節容積應能滿足供水調峰要求，其大小應按其進水量和出水量的變化曲線經計算確定，資料不足時，可參照本附錄的計算方法來確定。

B.2 穩流補償器調節容積（V_t）的確定
穩流補償器調節容積（V_t），應按式（B.1）計算：

V_t＝（Q_q－Q₀）×△T

式中：V_t——穩流補償器調節容積，單位為立方米（m³）；
Q_q——設計流量，單位為立方米每小時（m³/h）；
Q₀——市政管網給水量，單位為立方米每小時（m³/h）；
△T——用水高峰時持續時間，單位為小時（h），其大小與用水設計規模、當?shù)赜盟?xí)慣、用戶性質和季節等因素有關，一般取△T＝0.05 h～0.5h，特殊情況不大于0.75h。

B.3 穩流補償器總?cè)莘e（V₀）的確定
穩流補償器總?cè)莘e（V₀）應按式（B.2）計算：

式中：V₀——穩流補償器總?cè)莘e，單位為立方米（m³）；
β——穩流補償器可利用容積系數，一般應取0.75～0.85。

附錄C 設備試驗用儀表及試驗裝置

C.1 設備試驗用儀表參見表C.1。

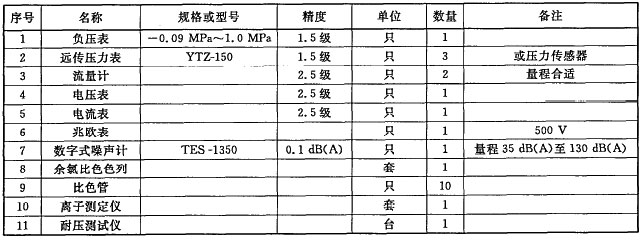

表C.1 設備試驗用儀表

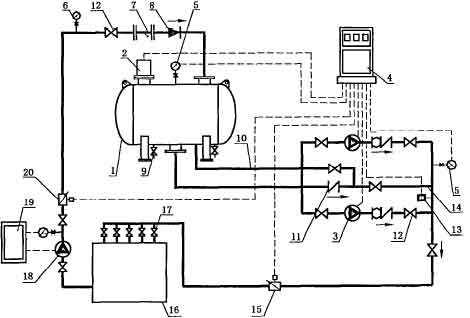

C.2 設備試驗裝置如圖C.1所示。

1——穩流補償器； 6——負壓表 11——止回閥； 16——循環試驗水箱；
2——真空抑制器； 7——過濾器； 12——閥門； 17——模擬用戶水龍頭；
3——水泵； 8——倒流防止器（可選）；13——超壓保護裝置；18——來水模擬泵；
4——控制柜； 9——清洗排污閥；14——旁通管；19——來水模擬電控柜；
5——壓力傳感器；10——小流量保壓管；15——出水口流量計； 20——進水口流量計。
圖C.1 設備試驗裝置
