（免費下載）CJ/T 419-2012 小型電動垃圾車
1 范圍
1 范圍
本標準規定了小型電動垃圾車（簡稱垃圾車）的術語和定義、要求、試驗方法、檢驗規則、標志、使用說明書和隨車文件、運輸和貯存。
本標準適用于最大總質量不大于3500kg，直接采用二類定型電動汽車底盤改裝的純電動垃圾車，,包括:純電動自卸式垃圾車、純電動自裝卸式垃圾車和純電動桶裝式垃圾運輸車。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 1495 汽車加速行駛車外噪聲限值及測量方法
GB 1589 道路車輛外廓尺寸、軸荷及質量限值
GB/T 4094.2 電動汽車操縱件、指示器及信號裝置的標志
GB 4208 外殼防護等級(IP代碼)
GB 4785 汽車及掛車外部照明和光信號裝置的安裝規定
GB 7258 機動車運行安全技術條件
GB/T 12534 汽車道路試驗方法通則
GB/T 12673 汽車主要尺寸測量方法
GB/T 12674 汽車質量（重量）參數測定方法
GB 15741 汽車和掛車號牌板(架)及其位置
GB/T 18384.1 電動汽車 安全要求 第1部分：車載儲能裝置
GB/T 18384.2 電動汽車 安全要求 第2部分：功能安全和故障防護
GB/T 18384.3 電動汽車 安全要求 第3部分：
GB/T 18385 電動汽車 動力性能 試驗方法
GB/T 18386 電動汽車 能量消耗率和續駛里程 試驗方法
GB/T 18388 電動汽車 定型試驗規程
GB/T 18411 道路車輛 產品標牌
GB/T 18487.1 電動車輛傳導充電系統 一般要求
GB/T 18487.2 電動車輛傳導充電系統 電動車輛與交流/直流電源的連接要求
GB/T 18488.1 電動汽車用電機及其控制器 第1部分：技術條件
GB/T 18488.2 電動汽車用電機及其控制器 第2部分：試驗方法
GB/T 19804 焊接結構的一般尺寸公差和形位公差
GB/T 19836 電動汽車用儀表
GB/T 20234 電動汽車傳導充電用插頭、插座、車輛耦合器和車輛插孔通用要求
JB/T 5943 工程機械 焊接件通用技術條件
QC/T 484-2000 汽車油漆涂層
QC/T 743 電動汽車用 鋰離子蓄電池
QC/T 744 電動汽車用 金屬氫化物鎳蓄電池
3 術語和定義
3 術語和定義
下列術語和定義適用于本文件。
3.1 電動垃圾車 electric refuse collecting vehicle
由電動機驅動行駛，且電動機的驅動電能來源于車載可充電蓄電池或其它電能儲存裝置的垃圾車。
4 要求
4 要求
4.1 整車
4.1.1 應符合本標準的規定，并按照規定程序批準的圖樣及技術文件制造。
4.1.2 所有零部件應經生產企業質量檢驗部門按規定的程序驗收合格后方可使用。
4.1.3 焊接結構件的一般尺寸公差和形位公差應符合GB/T 19804規定。
4.1.4 外廓尺寸及軸荷質量應符合GB 1589的規定。
4.1.5 標牌的固定位置和型式應符合GB 18411的規定。
4.1.6 前、后號牌板的形狀、尺寸及安裝位置應符合GB 15741的規定。
4.1.7 制動性能應符合GB 7258的規定。
4.1.8 外部照明和信號裝置應符合GB 4785的規定。
4.1.9 整車不應有滲漏水、油等現象。

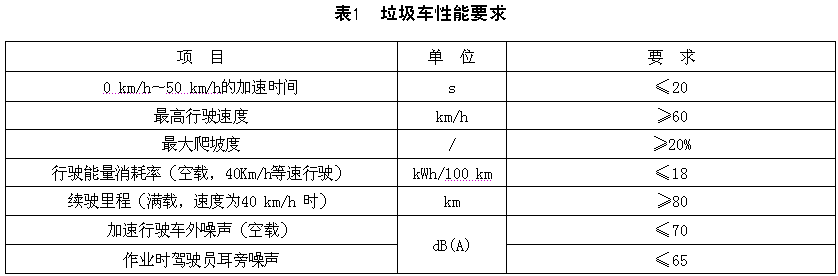

4.1.10 垃圾車性能應符合表1的規定。
4.2 外觀
4.2.1 外表面應光滑平整、無明顯的凹凸；所有外露黑色金屬表面應做防銹處理。
4.2.2 專用裝置油漆涂層觀應分別符合QC/T 484-2000中TQ3的要求。
4.2.3 焊接質量應符合JB/T 5943的規定。
4.2.4 各管路、電纜應布置合理、排列整齊、夾持可靠，不應有相互干涉現象；管線穿過金屬件時應設置保護套。
4.2.5 操縱標識、安全標識應清晰、完整并應按要求粘貼在便于觀察的位置。
4.2.6 充電插口應由專用保護罩覆蓋，并應貼有專用警示和安全標識。
4.3 專用裝置
4.3.1 垃圾箱均應有密封的廂蓋，廂蓋啟閉靈活、密閉可靠。
4.3.2 垃圾箱卸料門開啟、關閉應可靠。
4.3.3 傾翻式卸料機構的最小卸料角度不應小于45°，安全撐桿支撐應可靠。
4.3.4 配有側部或后部自裝載垃圾的裝置應靈活可靠。
4.3.5 電池箱結構應便于電池快速裝卸。
4.4 電動系統
4.4.1 電氣元件、驅動電機及其控制器的外殼防護等級應不低于GB 4208規定的IP55的要求。
4.4.2 驅動電機及其控制器應符合GB/T 18488.1的規定。
4.4.3 傳導充電用插頭、插座、車輛耦合器和車輛插孔應符合GB/T 20234的規定。
4.4.4 電動汽車用鋰離子蓄電池應符合QC/T 743的規定。
4.4.5 電動汽車用儀表應符合GB/T 19836的規定。
4.4.6 傳導充電系統應符合GB/T 18487.1和GB/T 18487.2的規定。
4.4.7 電磁輻射水平應符合GB/T18387的規定。
4.5 車輛信息顯示系統
4.5.1 信息顯示系統宜安裝在底盤儀表臺內，也可以獨立安裝。
4.5.2 信息顯示系統應能顯示電池系統的SOC值、總電壓、總電流等主要參數。
4.5.3 系統應能在能量?jī)?chǔ)存裝置電能過低時自動報警，電能過高時自動停止充電。
4.5.4 信息顯示系統應能顯示車輛電動系統的故障。
4.6.1 安全性能應符合GB/T 18384.1、GB/T 18384.2和GB/T 18384.3的規定。
4.6.2 安全警示標識，功能安全和故障防護應符合GB/T 18384.2的規定。
4.6.3 應具有良好的漏電保護功能和漏電報警信號。
4.6.4 操縱桿、指示器及信號裝置的標志應符合GB/T 4094.2的規定。
4.7 可靠性
4.7.1 行駛可靠性應符合GB/T 18388的規定。
4.7.2 上料和卸料機構各動作200次，可靠度不應小于85%。
5 試驗方法
5 試驗方法
5.1 試驗準備
試驗準備應符合GB/T 12534的規定。
5.2 整車試驗
外廓尺寸、質量和制動性能、外部照明和光信號裝置試驗分別按GB/T 12673、GB/T 12674、 GB 7258和GB 4785的規定進行。
5.3 外觀質量檢查
5.3.1 油漆和鍍層外觀檢查按QC/T 484-2000要求進行。
5.3.2 其它外觀的要求，采用目測法檢驗。
5.4 性能試驗
5.4.1 加速性能、最高行駛車速和最大爬坡性能按GB/T 18385的規定進行。
5.4.2 驅動電機及其控制器試驗按GB/T 18488.2的規定進行。
5.4.3 續駛里程試驗按GB/T 18386的規定進行。
5.4.4 電氣安全防護試驗按GB 4208的規定進行。
5.4.5 加速行駛車外噪聲試驗按GB 1495的規定進行。
5.4.6 駕駛員耳旁噪聲試驗按GB 7258的規定進行。
5.5 作業性能試驗
5.5.1 廂蓋機構試驗
啟閉廂蓋，觀察工作時的動作平穩性，垃圾車以最高車速行駛時（60Km/h），觀察垃圾箱和廂蓋有否發生沖擊和碰撞。
5.5.2 上料機構試驗
上料機構上裝載額定載荷重物，舉升20次以上，動作平穩、無沖擊、無干涉。
5.5.3 卸料機構
在空載的情況下，操作卸料機構數次。觀察卸料門的啟閉與卸料機構的動作是否協調。將垃圾箱傾翻至最大位置，用量角器測量其箱底與車架平面的夾角。
5.6 密封性試驗
5.6.1 垃圾箱
向垃圾箱內注入清水至離垃圾箱底100 mm高(有污水箱的垃圾車，應關閉排污閥),使清水在垃圾箱或污水箱中保留時間1h后，觀察箱體底部及四周有無滲漏現象。
5.6.2 液壓系統
液壓系統在1.1倍額定壓力下試驗，檢查管路、接頭、閥、泵等處的滲漏情況。
5.7 車載儲能裝置充、放電試驗
5.7.1 處于充電狀態，當車載儲能裝置電壓達到設定值時，檢查系統是否自動切斷充電電源。
5.7.2 處于行駛狀態，當車載儲能裝置能量低于設定值時，檢查系統是否有顯示，報警器是否報警。
5.8 行駛能量消耗率
5.8.1 滿載時將車載儲能裝置充滿電（SOC為100%），以作業行駛速度開始行駛，測量從開始作業到SOC降到設定值、報警器開始報警時的行駛距離D。
5.8.2 完成6.8.1條規定的試驗后，按照GB/T 18385規定的充電規程為車載儲能裝置充滿電。充電前在電網與車輛充電器之間連接能量測量裝置，記錄充電期間來自電網的用單位Wh表示的能量E。并按式（1）計算。
式中：
C—行駛能量消耗率 Wh/km；
E—充電期間來自電網的能量，單位為瓦時（Wh）；
D—試驗期間行駛的總距離，單位為千米。
6 檢驗規則
6 檢驗規則
6.1 檢驗項目

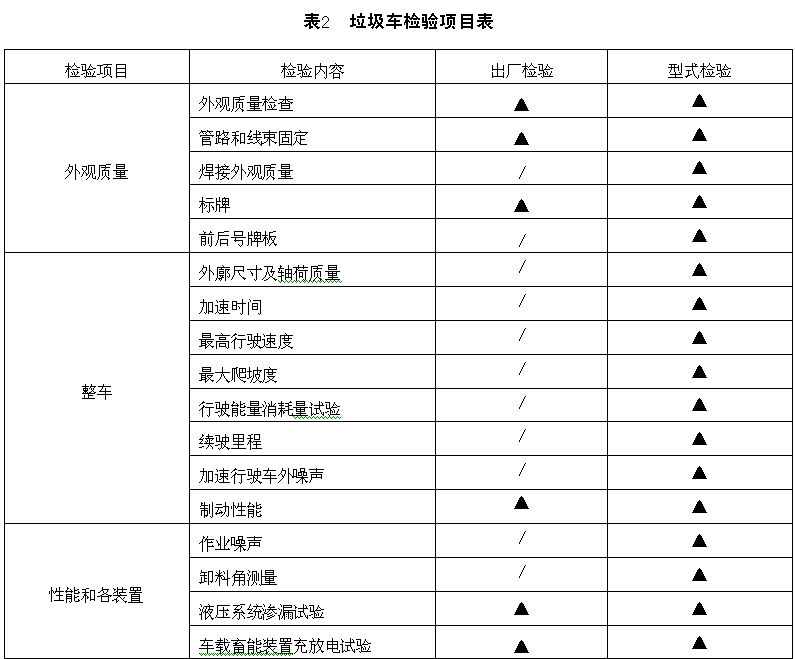

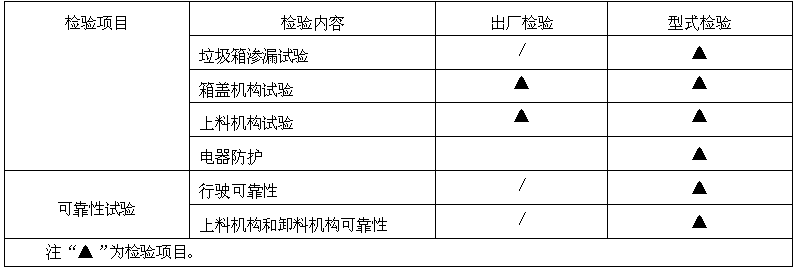

按表1出廠檢驗和型式檢驗項目檢驗。
6.2 型式檢驗
6.2.1 發生下列情況之一時，洗掃車應進行型式檢驗：
a) 新產品或老產品轉廠生產的試制定型鑒定；
b) 正式生產后，如結構，材料，工藝等有較大的改變，可能影響產品性能時；
c) 質量技術監督部門提出監督抽查要求時；
d) 產品停產兩年后恢復生產時。
6.2.2 型式檢驗時，如屬7.2.1中a)、b)、e）三種情況，按本標準規定的內容進行檢驗；如屬8.2.1中c），應對專用性能進行檢驗。
7 隨車文件、運輸和貯存
7 隨車文件、運輸和貯存
7.1 隨車文件
垃圾車應隨車附帶以下文件：
a) 產品合格證和產品使用說明書；
b) 底盤合格證和底盤車使用說明書；
c) 產品和底盤車質量保證手冊；
d) 隨車附件、易損件和隨車工具清單；
e) 裝箱單。
7.2 運輸
進行鐵路、公路或水路運輸時，應以自行駛或拖曳的方法上、下車（船）。使用吊裝方式裝卸時，應使用專用吊具，防止損傷產品。
7.3 貯存
垃圾車長期停放時，應：
a) 拆除電池組件，按電池的相關要求妥善保存；
b) 排盡水、冷卻液等相關液體介質；
c) 鎖閉車門、窗，放置于干燥、通風及有消防設施的場所；
d) 按產品使用說明書中的規定進行定期保養。
