（免費下載）CJJ 167-2012 城市軌道交通直線電機牽引系統設計規范
公告
中華人民共和國住房和城鄉建設部
公 告
第1280號
關于發布行業標準《城市軌道 交通直線電機牽引系統設計規范》的公告
現批準《城市軌道交通直線電機牽引系統設計規范》為行業標準，編號為CJJ 167-2012，自2012年8月1日起實施。其中，第4.1.2、7.2.1、7.3.10、7.3.11、8. 6.3、16.1.7條為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2012年2月8日
前言
前 言
根據原建設部《關于2006年工程建設標準規范制訂、修訂計劃(第一批)的通知》(建標[2006]77號)的要求，規范編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制了本規范。
本規范的主要技術內容是：1總則；2術語；3車輛；4感應板；5限界；6行車組織與運營管理；7線路；8軌道與路基；9車站建筑；10高架結構；11地下結構；12工程防水；13通風、空調與采暖；14給水與排水；15供電；16通信系統；17信號系統；18綜合監控；19火災自動報警系統；20環境與設備監控系統；21自動售檢票系統；22門禁；23屏蔽門；24車站乘客輸送設備；25運營控制中心；26車輛基地；27防災；28環境保護。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由廣州地鐵設計研究院有限公司負責具體技術內容的解釋。在執行過程中，如有意見或建議請寄送廣州地鐵設計研究院有限公司(地址：廣州市環市西路204號；郵政編碼：510010)。
本規范主編單位： 廣州地鐵設計研究院有限公司
本規范參編單位： 廣州市地下鐵道總公司
中鐵二院工程集團有限責任公司
中鐵工程設計咨詢集團有限公司
中鐵電氣化勘測設計研究院
北京市市政工程設計研究總院
西門子(西安)信號有限公司
本規范主要起草人員：史海歐 丁建隆 劉智成 徐明杰 蔡昌俊 毛宇豐 王丹平 梁東升 靳守杰 張振生 鄧劍榮 羅文靜 賀利工 肖 鋒 熊安書 雷振宇 李鯤鵬 孫元廣 吳 嘉 彭金水 黃永波 胡 競 陳耀升 劉承東
孫增田 劉 哲 洪 瀾 周 斌 唐亞琳 韓 瑤 鐘曉鷹 張建根 倪昌 張 慶 丁靜波 余 樂 謝盛茂 孫才勤 王 建郭建平
本規范主要審查人員：焦桐善 沈景炎 申大川 周新六 許斯河 閻汝良 倪照鵬 羅湘萍 王曰凡 鄭晉麗 周 健 趙力軍 李耀宗 牛英明 婁詠梅 文龍賢 梁廣深 劉 揚 陳鳳敏
1 總則
1.0.1 為使城市軌道交通直線電機牽引系統設計做到以人為本、安全可靠、功能合理、經濟適用、節能環保、便于運營，制定本規范。
1.0.2 本規范適用于采用直線電機非粘著驅動、車輛裝設短定子、軌道中部設置感應板、鋼輪／鋼軌作為支撐和導向、列車最高速度為100km／h的新建城市軌道交通直線電機牽引系統工程的設計。
1.0.3 城市軌道交通直線電機牽引系統工程的設計年限應分為初期、近期和遠期三個階段，初期為建成通車后第3年，近期為第10年，遠期為第25年。其運營服務水平，初期列車運行不應小于12對／h，并應與換乘線路的行車密度相適應；遠期不應小于30對／h的要求。
1.0.4 城市軌道交通直線電機牽引系統的主體結構工程，以及因結構損壞和大修而危及行車安全或?qū)\(yùn)營產生重大影響的其他結構工程的設計使用年限應為100年。
1.0.5 修建于河流和湖泊等水域的城市軌道交通直線電機牽引系統工程，當水體有可能危及工程使用安全時，應在位于水域的地下工程兩端適當位置設置防淹門或采取其他防淹措施。
1.0.6 城市軌道交通直線電機牽引系統設計除應符合本規范外，尚應符合現行國家標準《地鐵設計規范》GB 50157及國家現行有關標準的規定。
2 術語
2.0.1 直線電機 linear motor
處在平面內的電動機，電動機只有磁場系統或定子安裝在車上，另一部分則固定在軌道上。它是一種將電能轉換成直線運動機械能，而不需要中間轉換機構的驅動裝置。
直線電機可分為直線感應電動機和直線同步電動機。
2.0.2 城市軌道交通直線電機牽引系統 rail transit by linear motor
采用直線電機非粘著驅動、鋼輪／鋼軌為支撐和導向的車輛運送乘客的軌道交通。
2.0.3 短定子 shorter stator
定子鐵心長度小于感應板長度的一種直線電機。
2.0.4 感應板reaction plate／reaction rail
直線電機安裝在軌道上的部分，由導電體、導磁體和支座組成。
2.0.5 一卡通 one card through
用于城市公共汽(電)車、軌道交通、出租車等乘行的具有儲值功能的消費卡。
2.0.6 輪椅升降機 lift for straight stairway
軌道交通車站無障礙設計的組成部分，主要為使用輪椅或行動不便者提供上、下樓梯服務的設備。
2.0.7 車輛基地 base for the vehicle
以車輛檢修和日常維修為主體，集中車輛段(停車場)、綜合維修中心、物資總庫、培訓中心及相關的生活設施等組成的綜合性生產單位。
3 車輛
4 感應板
5 限界
6 行車組織與運營管理
7 線路
8 軌道與路基
9 車站建筑
10 高架結構
11 地下結構
12 工程防水
13 通風、空調與采暖
14 給水與排水
15 供電
16 通信系統
17 信號系統
18 綜合監控
19 火災自動報警系統
20 環境與設備監控系統
21 自動售檢票系統
22 門禁
23 屏蔽門
24 車站乘客輸送設備
25 運營控制中心
26 車輛基地
27 防災
28 環境保護
附錄A 曲線地段設備限界計算方法
A.0.1 曲線地段設備限界應在直線地段設備限界基礎上加寬。
A.0.2 曲線地段設備限界應按平面曲線幾何偏移量、過超高或欠超高引起的設備限界加寬量、曲線軌道參數及車輛參數變化引起的設備限界加寬量計算確定。

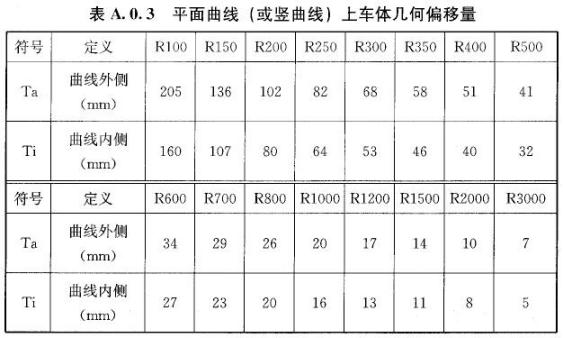

A.0.3 平面曲線(或豎曲線)上車體幾何偏移量應按表A.0.3確定。

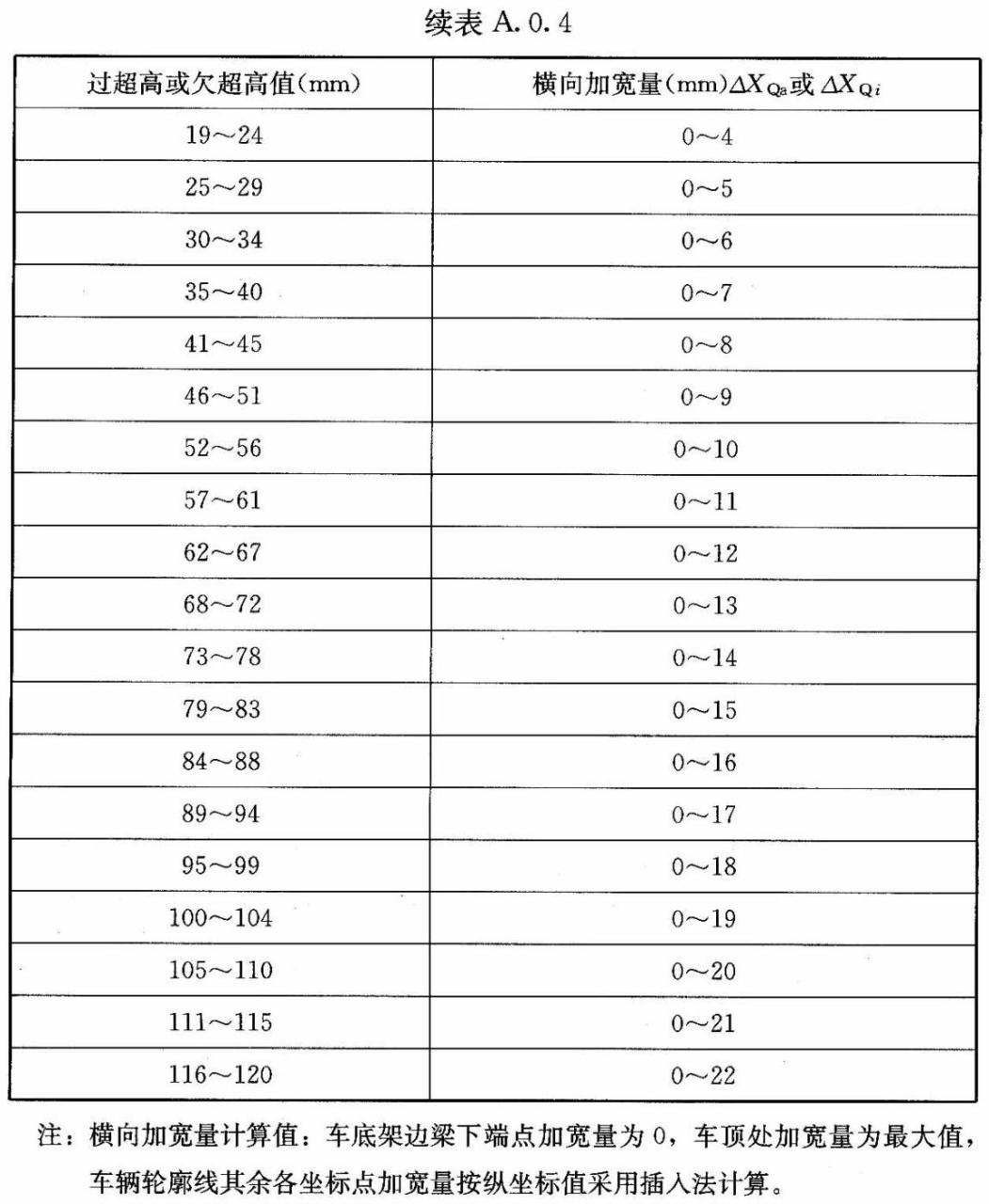

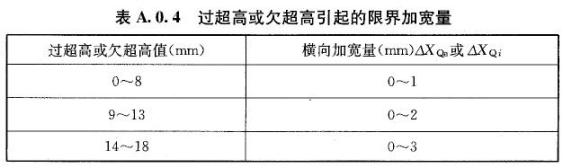

A.0.4 過超高或欠超高引起的限界加寬量應按表A.0.4確定。
A.0.5 曲線軌道參數及車輛參數變化引起車體及轉向架設備限界加寬量應符合下列規定：
1 曲線外側：
整體道床 △ X ca ＝△ S a +△ d e +△ w +△ q (A.0.5 - 1)
碎石道床 △ X ca ＝1000000／ R +△ S a +△ d e +△ w +△ q (A.0. 5 - 2)
式中：△ Sa --曲線軌距加寬外軌分量及外軌磨耗量；
R ≥800m， △Sa ＝3mm；
800m＞ R ＞110m， △ S a ＝3+300／R(mm)；
△ d e --鋼軌橫向彈性變形量，曲線與直線差值取1.4mm；
△ w --車輛二系彈簧的橫向位移，在曲線與直線的差值取15mm；
△ q --車輛一系彈簧的橫向位移，在曲線與直線的差值取4mm。
2 曲線內側：
整體道床 △ X ci ＝ △ S i + △ d e +△ w +△ q (A.0.5 - 3)
碎石道床 △ X ci ＝△ S i +1000000／ R (A.0.5 - 4)
式中：△ S i --曲線軌距加寬內軌分量及內軌磨耗量；
R ≥800m，△ S i ＝0；
800m> R >110m，△ S i ＝300／ R (mm)；
△ d e --鋼軌橫向彈性變形量，曲線與直線差值取1 . 4mm；
△ w --車輛二系彈簧的橫向位移，在曲線與直線的差值取15mm；
△ q --車輛一系彈簧的橫向位移，在曲線與直線的差值取4mm。
A.0.6 設備限界加寬量總和應符合下列規定：
1 車體橫向加寬和過超高(或欠超高)偏移方向相同時：
1)曲線外側 △ X a ＝ T a +△ X Qa +△ X ca (A.0.6 - 1)
2)曲線內側 △ X i ＝ T i +△ X Qi +△ X ci (A.0.6 - 2)
式中： T a --曲線外側上車體幾何偏移量；
△ X Qa --過超高橫向加寬量；
△ X ca --曲線外側車體及轉向架設備限界加寬量；
T i --曲線內側上車體幾何偏移量；
△ X Qi --欠超高橫向加寬量；
△ X ci --曲線內側車體及轉向架設備限界加寬量。
2 車體橫向加寬和過超高(或欠超高)偏移方向相反時應符合下列規定：
1)曲線外側 △ X a ＝ T a -△ XQ a +△ X ca (A.0.6 - 3)
2)曲線內側 △ X i ＝ T i -△ XQ i +△ X ci (A.0.6 - 4)
式中： T a --曲線外側上車體幾何偏移量；
△ X Qa --過超高橫向加寬量；
△ X ca --曲線外側車體及轉向架設備限界加寬量；
T i --曲線內側上車體幾何偏移量；
△ X Qi --欠超高橫向加寬量；
△ X ci --曲線內側車體及轉向架設備限界加寬量。
A.0.7 直線地段設備限界各點坐標值應加上△Xa(△Xi)值后，形成曲線地段設備限界。
附錄B LB 型車限界圖

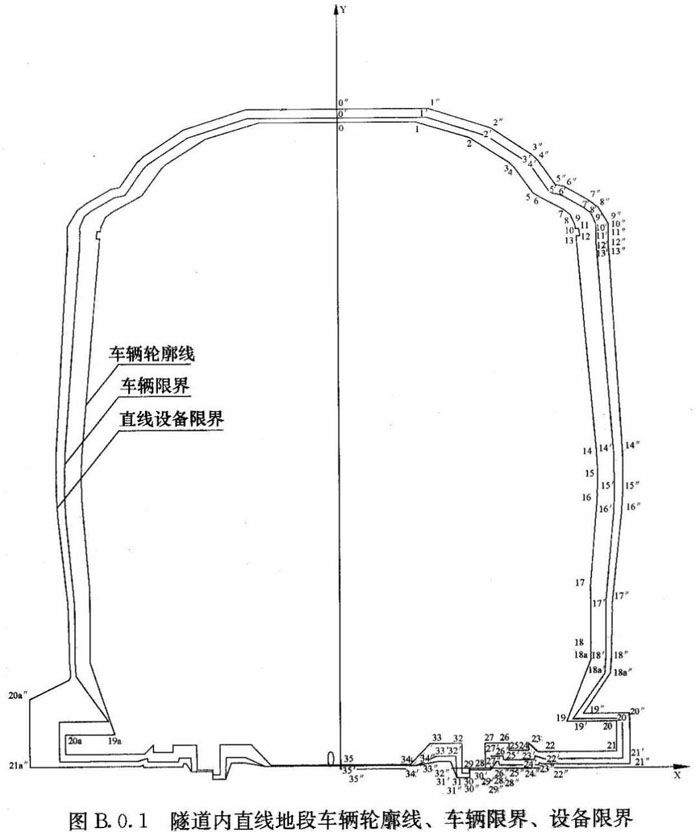

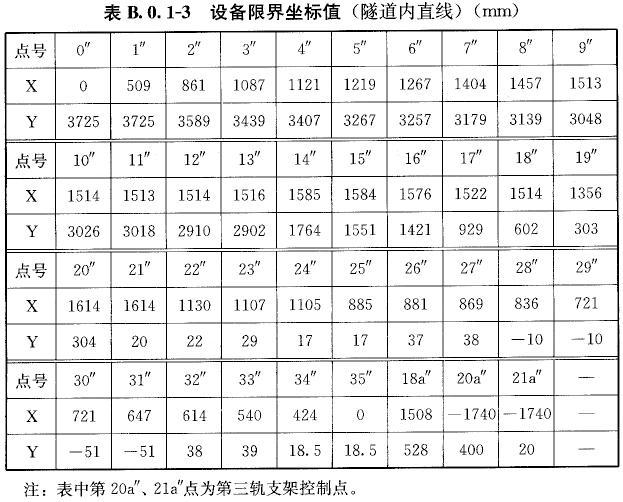

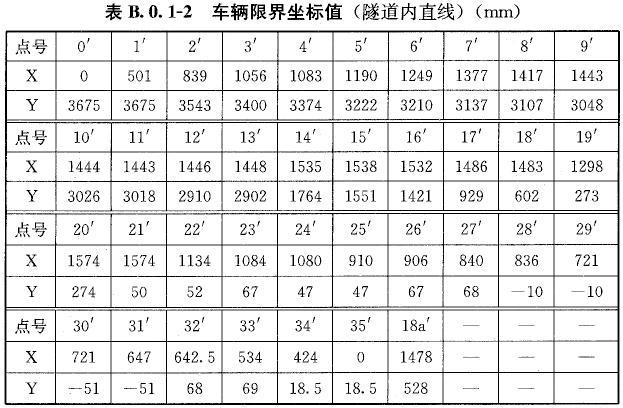

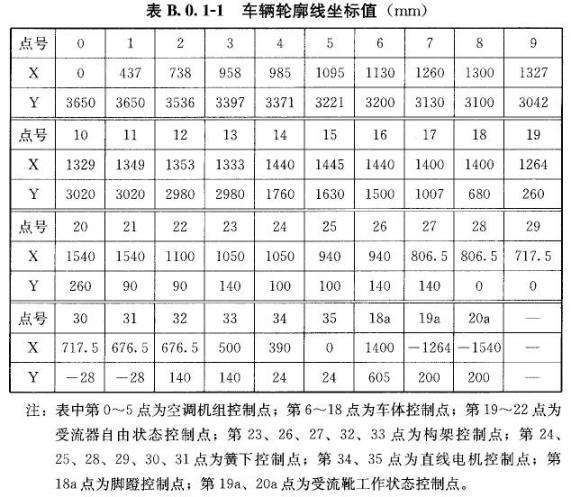

B.0.1 隧道內直線地段車輛輪廓線、車輛限界、設備限界與坐標值(圖B.0.1)應符合表B.0.1-1 ～ 表且B.0.1-3的規定。

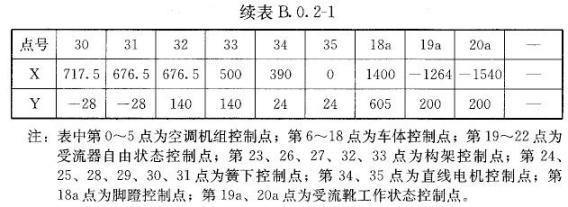

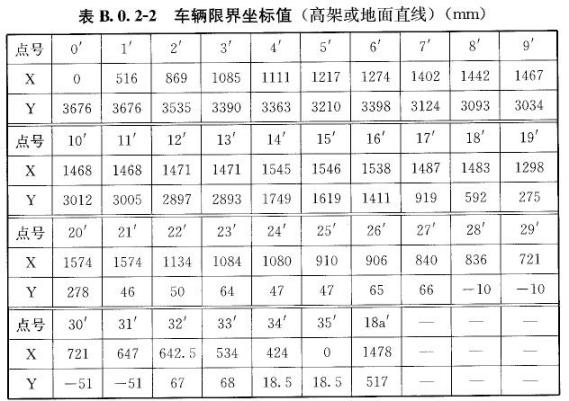

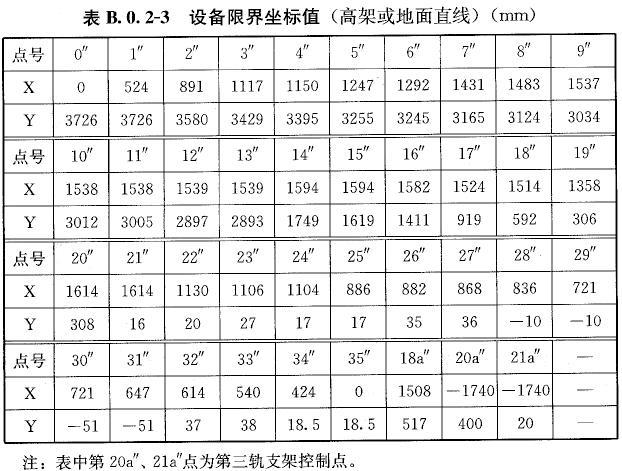

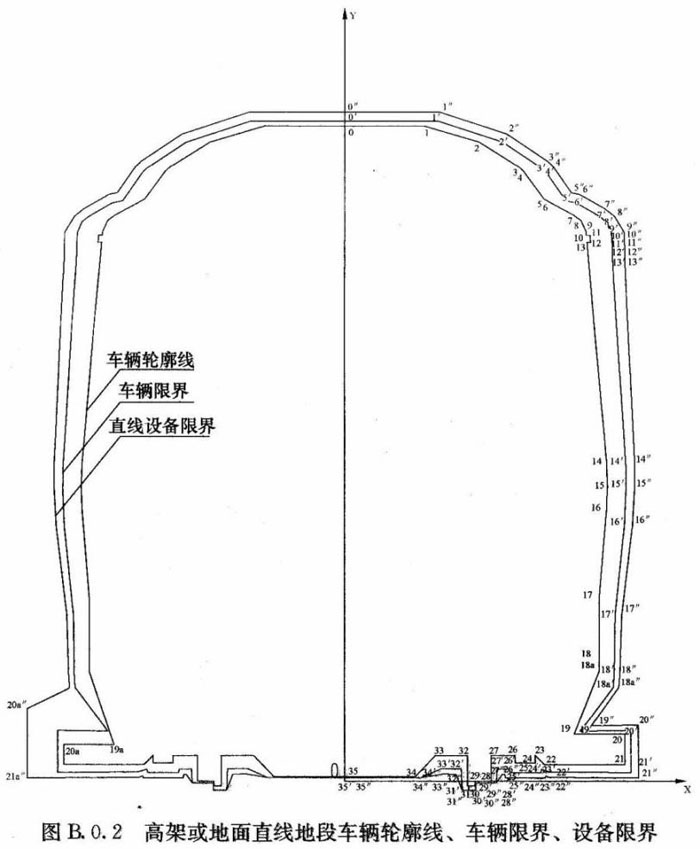

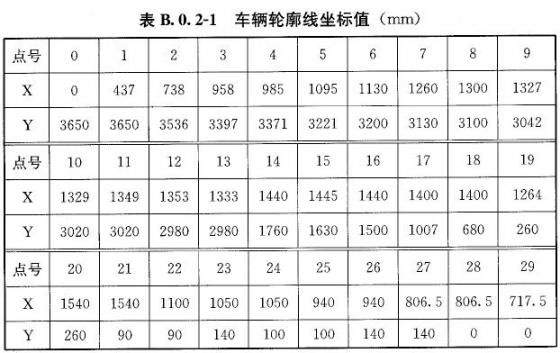

B.0.2高架或地面直線地段車輛輪廓線、車輛限界、設備限界與坐標值（圖B.0.2）應符合表B.0.2-1~B.0.2-3的規定。
附錄C LB型車隧道內建筑限界圖

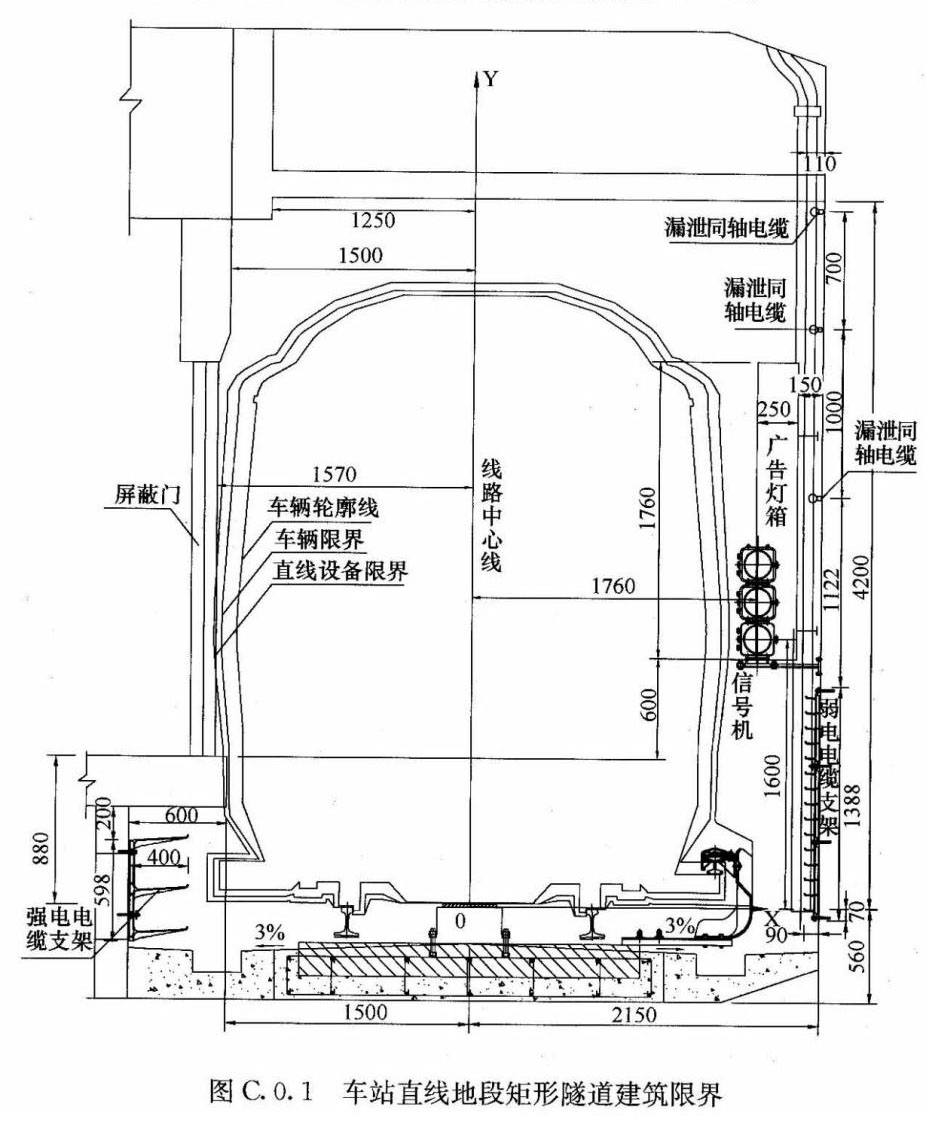

C.0.1 車站直線地段矩形隧道建筑限界見圖C.0.1。

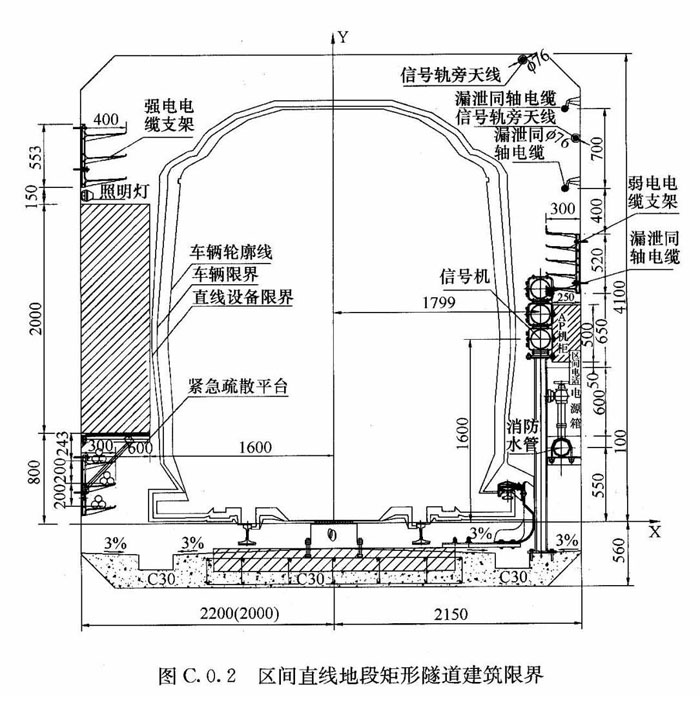

C.0.2 區間直線地段矩形隧道建筑限界見C.0.2。

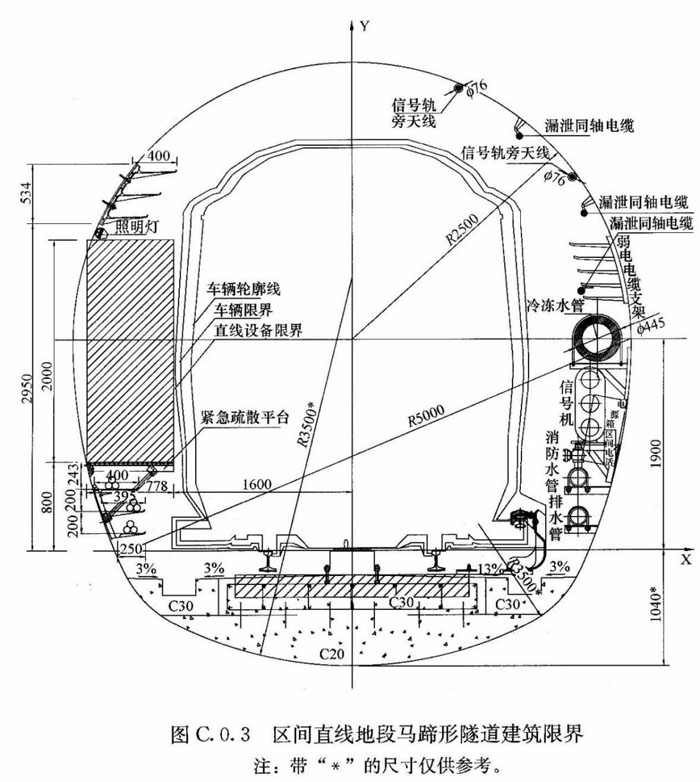

C.0.3 區間直線地段馬蹄形隧道建筑限界見圖C.0.3。

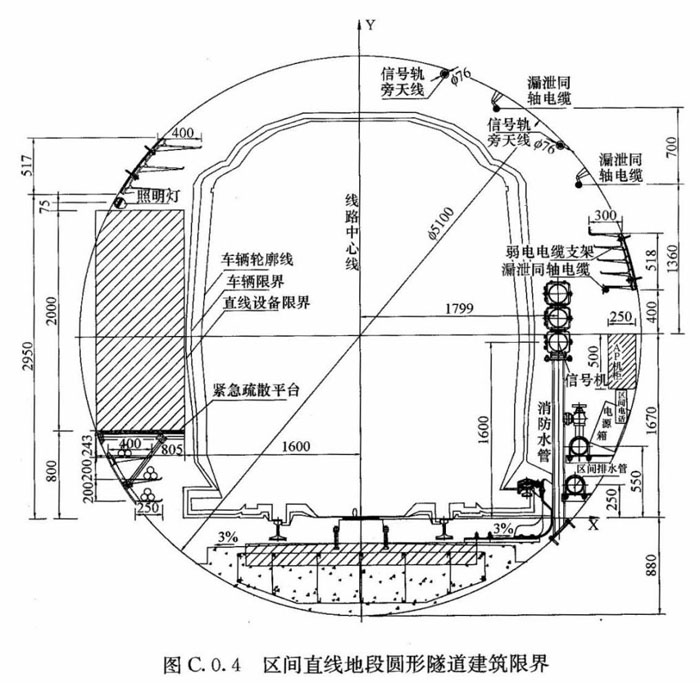

C.0.4 區間直線地段圓形隧道建筑限界見圖C.0.4。

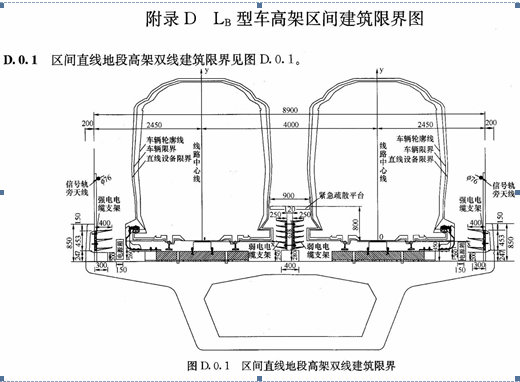

附錄D LB型車高架區間建筑限界圖
附錄D LB型車高架區間建筑限界圖
